YAMAHA GRIZZLY 660 2003 Manuale de Empleo (in Spanish)

8-86
FBU00296

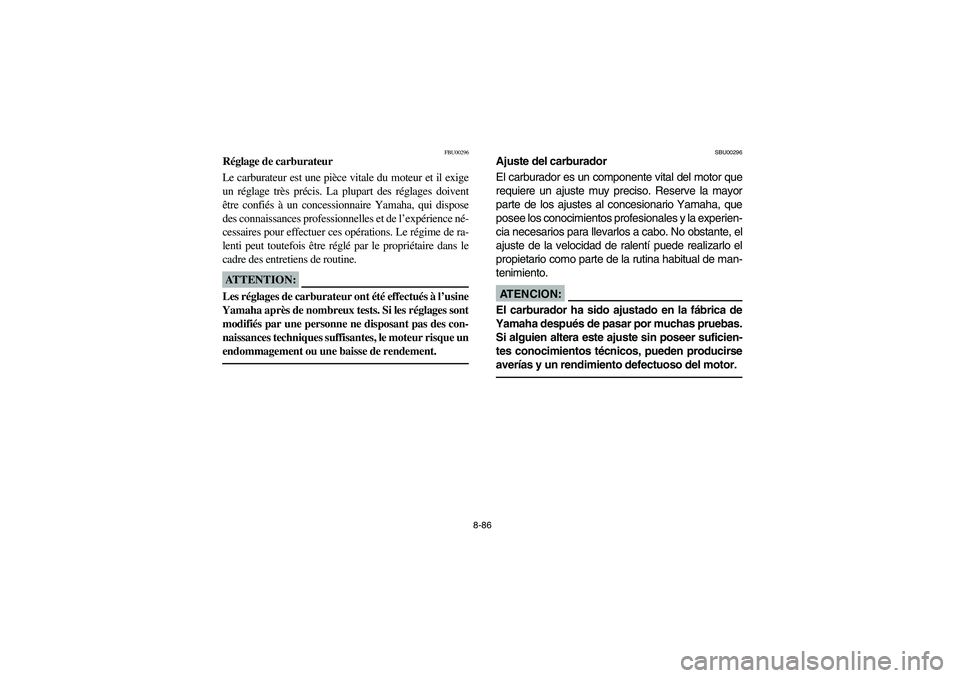

Réglage de carburateur
Le carburateur est une pièce vitale du moteur et il exige
un réglage très précis. La plupart des réglages doivent
être confiés à un concessionnaire Yamaha, qui dispose
des connaissances professionnelles et de l’expérience né-
cessaires pour effectuer ces opérations. Le régime de ra-
lenti peut toutefois être réglé par le propriétaire dans le
cadre des entretiens de routine.ATTENTION:_ Les réglages de carburateur ont été effectués à l’usine
Yamaha après de nombreux tests. Si les réglages sont
modifiés par une personne ne disposant pas des con-
naissances techniques suffisantes, le moteur risque un
endommagement ou une baisse de rendement. _
SBU00296
Ajuste del carburador
El carburador es un componente vital del motor que
requiere un ajuste muy preciso. Reserve la mayor
parte de los ajustes al concesionario Yamaha, que
posee los conocimientos profesionales y la experien-
cia necesarios para llevarlos a cabo. No obstante, el
ajuste de la velocidad de ralentí puede realizarlo el
propietario como parte de la rutina habitual de man-
tenimiento.AT E N C I O N :El carburador ha sido ajustado en la fábrica de
Yamaha después de pasar por muchas pruebas.
Si alguien altera este ajuste sin poseer suficien-
tes conocimientos técnicos, pueden producirse
averías y un rendimiento defectuoso del motor.
U5KM61.book Page 86 Friday, July 26, 2002 11:13 AM

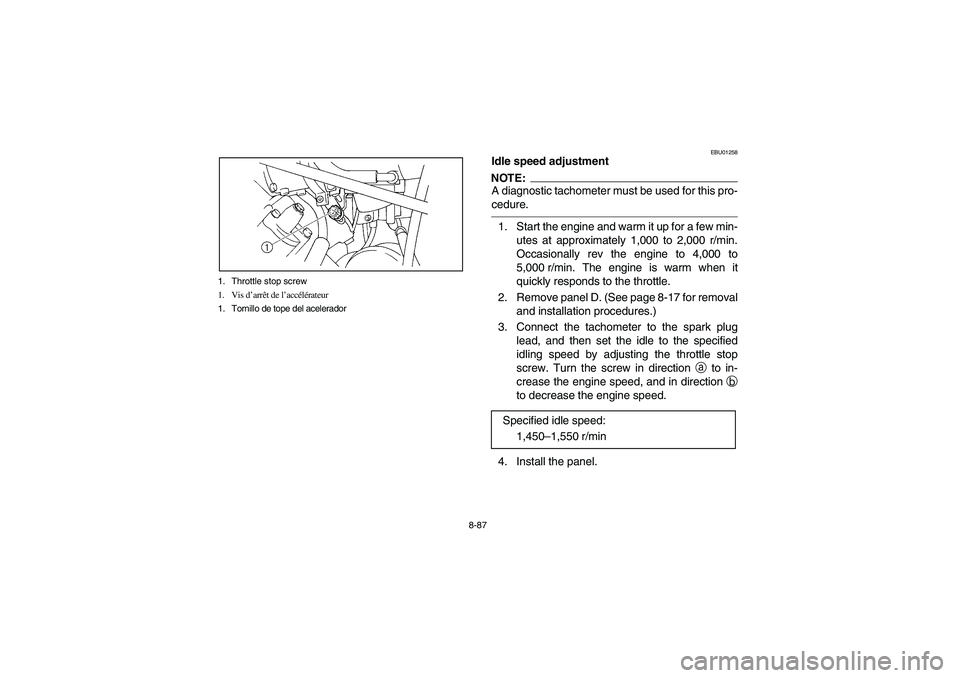

8-87 1. Throttle stop screw
1. Vis d’arrêt de l’accélérateur
1. Tornillo de tope del acelerador
EBU01258
Idle speed adjustmentNOTE:_ A diagnostic tachometer must be used for this pro-
cedure. _1. Start the engine and warm it up for a few min-
utes at approximately 1,000 to 2,000 r/min.
Occasionally rev the engine to 4,000 to
5,000 r/min. The engine is warm when it
quickly responds to the throttle.
2. Remove panel D. (See page 8-17 for removal
and installation procedures.)
3. Connect the tachometer to the spark plug
lead, and then set the idle to the specified
idling speed by adjusting the throttle stop
screw. Turn the screw in direction
a to in-
crease the engine speed, and in direction
b
to decrease the engine speed.
4. Install the panel.Specified idle speed:
1,450–1,550 r/min
U5KM61.book Page 87 Friday, July 26, 2002 11:13 AM

8-88
FBU01258

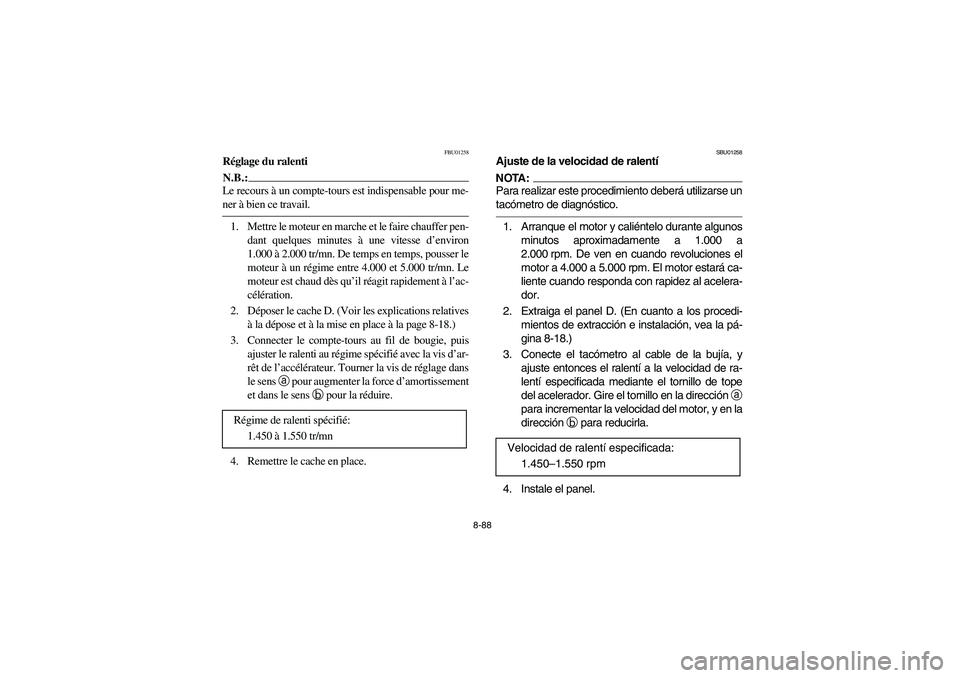

Réglage du ralentiN.B.:_ Le recours à un compte-tours est indispensable pour me-
ner à bien ce travail. _1. Mettre le moteur en marche et le faire chauffer pen-
dant quelques minutes à une vitesse d’environ
1.000 à 2.000 tr/mn. De temps en temps, pousser le
moteur à un régime entre 4.000 et 5.000 tr/mn. Le
moteur est chaud dès qu’il réagit rapidement à l’ac-
célération.
2. Déposer le cache D. (Voir les explications relatives
à la dépose et à la mise en place à la page 8-18.)
3. Connecter le compte-tours au fil de bougie, puis
ajuster le ralenti au régime spécifié avec la vis d’ar-
rêt de l’accélérateur. Tourner la vis de réglage dans
le sens a
pour augmenter la force d’amortissement
et dans le sens b
pour la réduire.
4. Remettre le cache en place. Régime de ralenti spécifié:
1.450 à 1.550 tr/mn
SBU01258
Ajuste de la velocidad de ralentíNOTA:_ Para realizar este procedimiento deberá utilizarse un
tacómetro de diagnóstico. _1. Arranque el motor y caliéntelo durante algunos
minutos aproximadamente a 1.000 a
2.000 rpm. De ven en cuando revoluciones el
motor a 4.000 a 5.000 rpm. El motor estará ca-
liente cuando responda con rapidez al acelera-
dor.
2. Extraiga el panel D. (En cuanto a los procedi-
mientos de extracción e instalación, vea la pá-
gina 8-18.)
3. Conecte el tacómetro al cable de la bujía, y
ajuste entonces el ralentí a la velocidad de ra-
lentí especificada mediante el tornillo de tope
del acelerador. Gire el tornillo en la dirección
a
para incrementar la velocidad del motor, y en la
dirección
b para reducirla.
4. Instale el panel. Velocidad de ralentí especificada:
1.450–1.550 rpm
U5KM61.book Page 88 Friday, July 26, 2002 11:13 AM

8-89
EBU00303

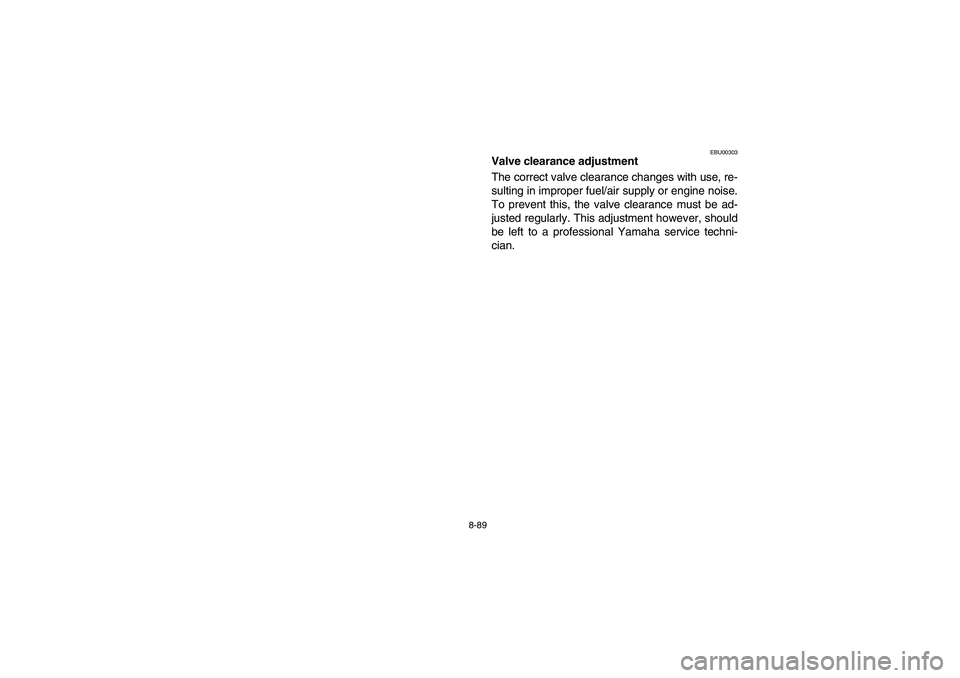

Valve clearance adjustment
The correct valve clearance changes with use, re-
sulting in improper fuel/air supply or engine noise.
To prevent this, the valve clearance must be ad-
justed regularly. This adjustment however, should
be left to a professional Yamaha service techni-
cian.
U5KM61.book Page 89 Friday, July 26, 2002 11:13 AM

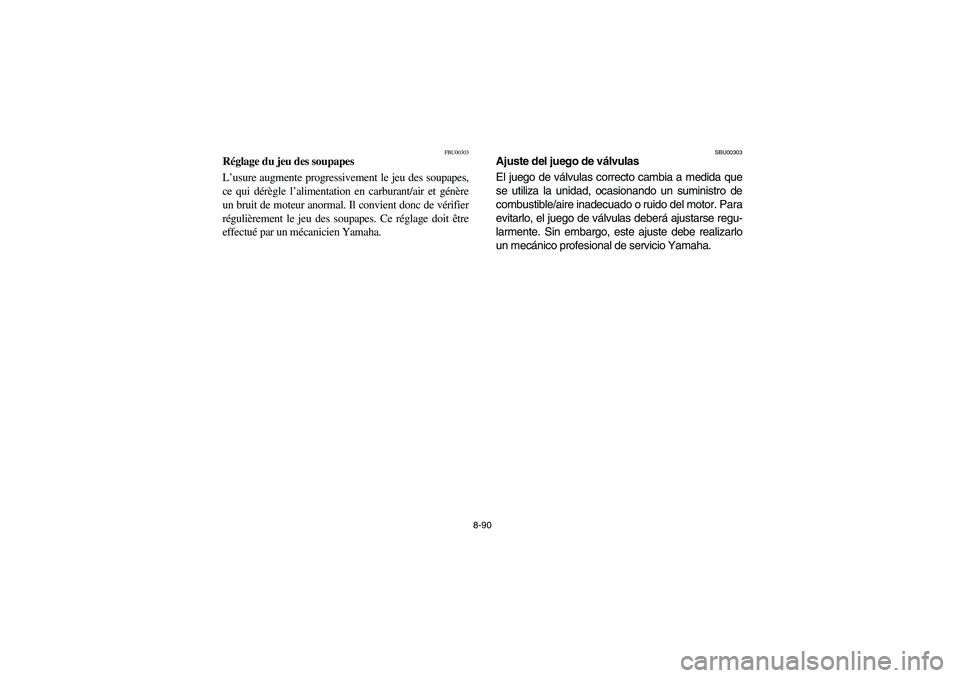

8-90
FBU00303
Réglage du jeu des soupapes
L’usure augmente progressivement le jeu des soupapes,
ce qui dérègle l’alimentation en carburant/air et génère
un bruit de moteur anormal. Il convient donc de vérifier
régulièrement le jeu des soupapes. Ce réglage doit être
effectué par un mécanicien Yamaha.
SBU00303
Ajuste del juego de válvulas
El juego de válvulas correcto cambia a medida que
se utiliza la unidad, ocasionando un suministro de
combustible/aire inadecuado o ruido del motor. Para
evitarlo, el juego de válvulas deberá ajustarse regu-
larmente. Sin embargo, este ajuste debe realizarlo
un mecánico profesional de servicio Yamaha.
U5KM61.book Page 90 Friday, July 26, 2002 11:13 AM

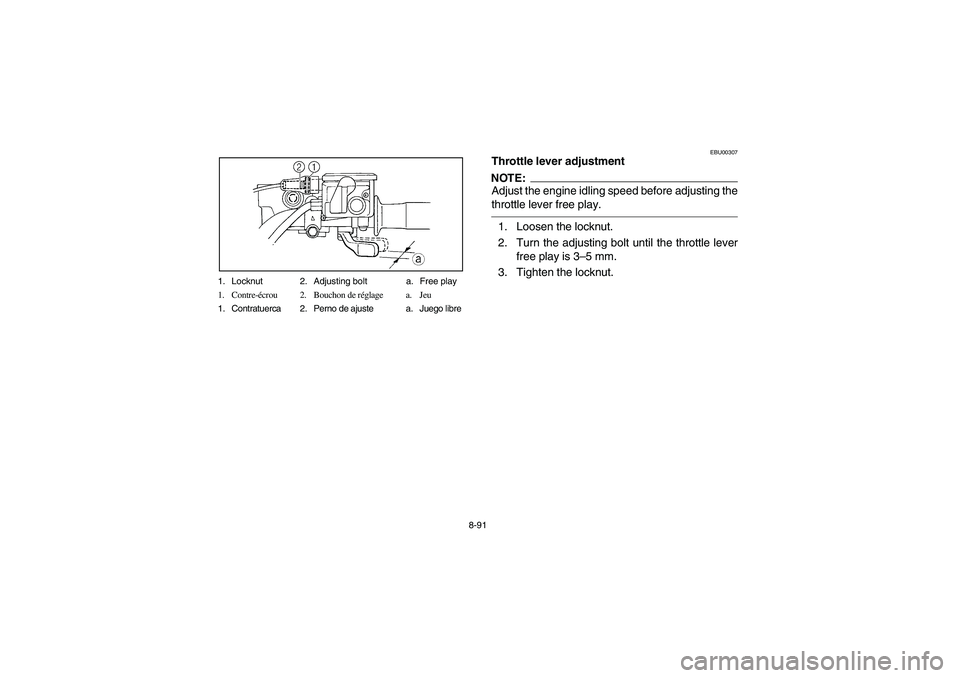

8-91 1. Locknut 2. Adjusting bolt a. Free play
1. Contre-écrou 2. Bouchon de réglage a. Jeu
1. Contratuerca 2. Perno de ajuste a. Juego libre
EBU00307
Throttle lever adjustmentNOTE:Adjust the engine idling speed before adjusting the
throttle lever free play.1. Loosen the locknut.
2. Turn the adjusting bolt until the throttle lever
free play is 3–5 mm.
3. Tighten the locknut.
U5KM61.book Page 91 Friday, July 26, 2002 11:13 AM

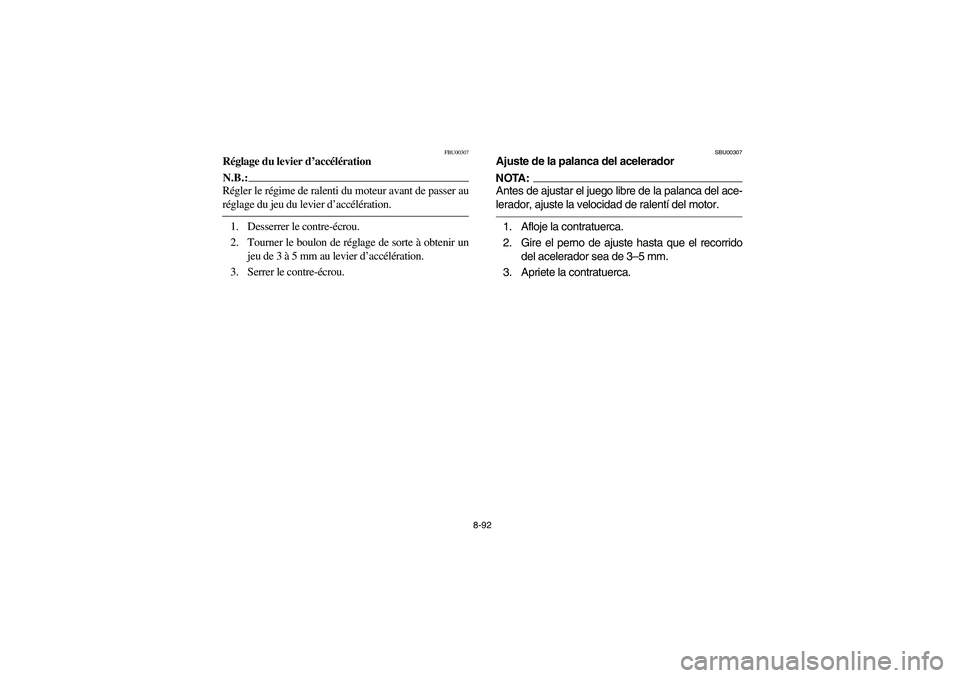

8-92
FBU00307
Réglage du levier d’accélérationN.B.:_ Régler le régime de ralenti du moteur avant de passer au
réglage du jeu du levier d’accélération. _1. Desserrer le contre-écrou.
2. Tourner le boulon de réglage de sorte à obtenir un
jeu de 3 à 5 mm au levier d’accélération.
3. Serrer le contre-écrou.
SBU00307
Ajuste de la palanca del aceleradorNOTA:Antes de ajustar el juego libre de la palanca del ace-
lerador, ajuste la velocidad de ralentí del motor.1. Afloje la contratuerca.
2. Gire el perno de ajuste hasta que el recorrido
del acelerador sea de 3–5 mm.
3. Apriete la contratuerca.
U5KM61.book Page 92 Friday, July 26, 2002 11:13 AM

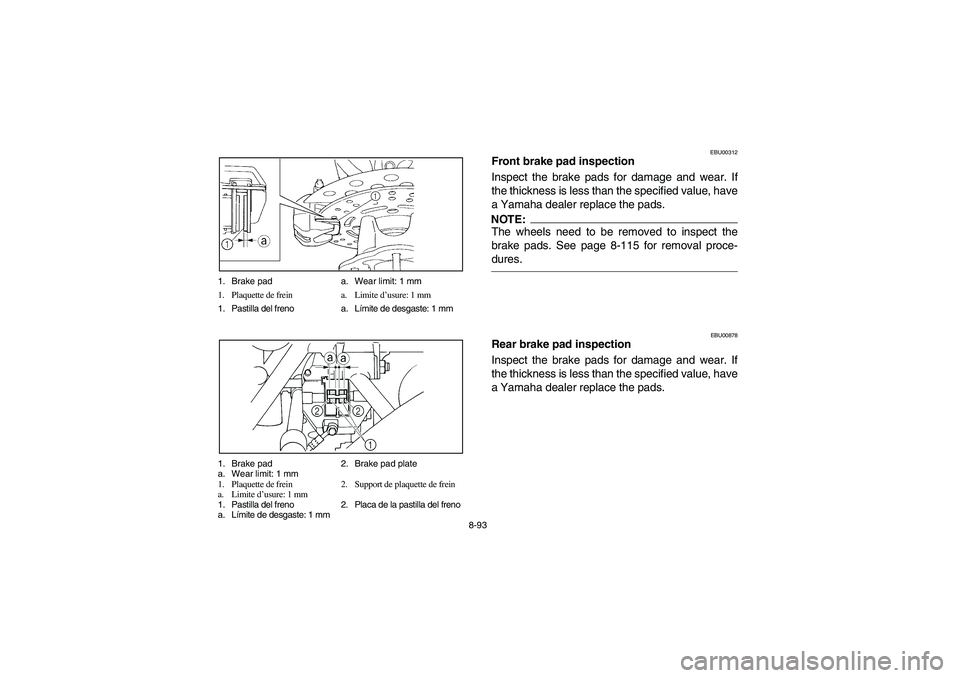

8-93 1. Brake pad a. Wear limit: 1 mm
1. Plaquette de frein a. Limite d’usure: 1 mm
1. Pastilla del freno a. Límite de desgaste: 1 mm
1. Brake pad 2. Brake pad plate
a. Wear limit: 1 mm
1. Plaquette de frein 2. Support de plaquette de frein
a. Limite d’usure: 1 mm
1. Pastilla del freno 2. Placa de la pastilla del freno
a. Límite de desgaste: 1 mm
EBU00312
Front brake pad inspection
Inspect the brake pads for damage and wear. If
the thickness is less than the specified value, have
a Yamaha dealer replace the pads.NOTE:The wheels need to be removed to inspect the
brake pads. See page 8-115 for removal proce-
dures.
EBU00878
Rear brake pad inspection
Inspect the brake pads for damage and wear. If
the thickness is less than the specified value, have
a Yamaha dealer replace the pads.
U5KM61.book Page 93 Friday, July 26, 2002 11:13 AM

8-94
FBU00312

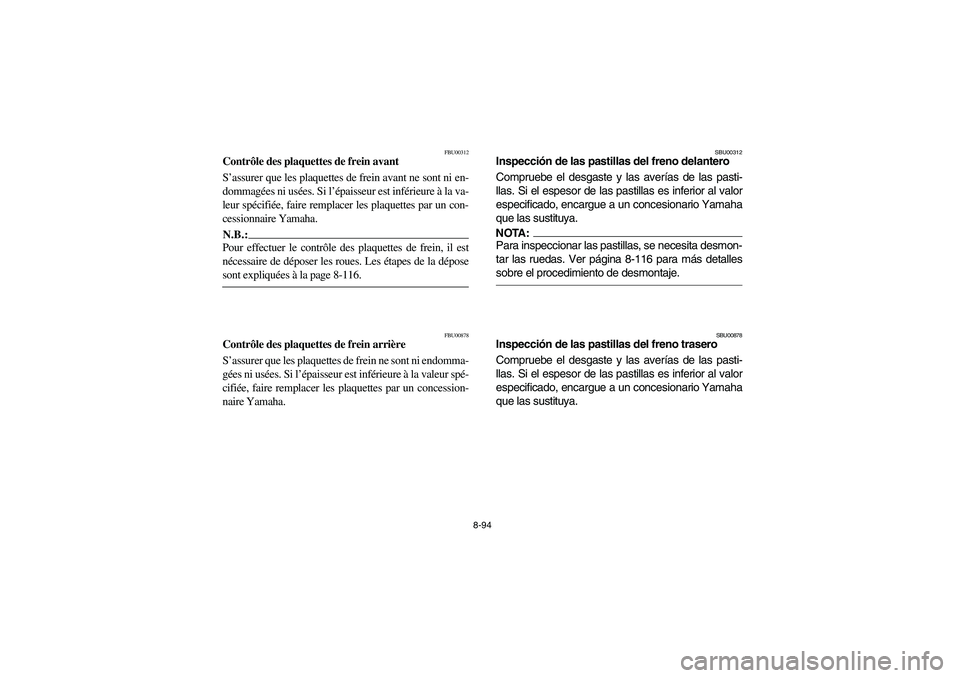

Contrôle des plaquettes de frein avant
S’assurer que les plaquettes de frein avant ne sont ni en-
dommagées ni usées. Si l’épaisseur est inférieure à la va-
leur spécifiée, faire remplacer les plaquettes par un con-
cessionnaire Yamaha.N.B.:_ Pour effectuer le contrôle des plaquettes de frein, il est
nécessaire de déposer les roues. Les étapes de la dépose
sont expliquées à la page 8-116. _
FBU00878
Contrôle des plaquettes de frein arrière
S’assurer que les plaquettes de frein ne sont ni endomma-
gées ni usées. Si l’épaisseur est inférieure à la valeur spé-
cifiée, faire remplacer les plaquettes par un concession-
naire Yamaha.
SBU00312
Inspección de las pastillas del freno delantero
Compruebe el desgaste y las averías de las pasti-
llas. Si el espesor de las pastillas es inferior al valor
especificado, encargue a un concesionario Yamaha
que las sustituya.NOTA:Para inspeccionar las pastillas, se necesita desmon-
tar las ruedas. Ver página 8-116 para más detalles
sobre el procedimiento de desmontaje.
SBU00878
Inspección de las pastillas del freno trasero
Compruebe el desgaste y las averías de las pasti-
llas. Si el espesor de las pastillas es inferior al valor
especificado, encargue a un concesionario Yamaha
que las sustituya.
U5KM61.book Page 94 Friday, July 26, 2002 11:13 AM

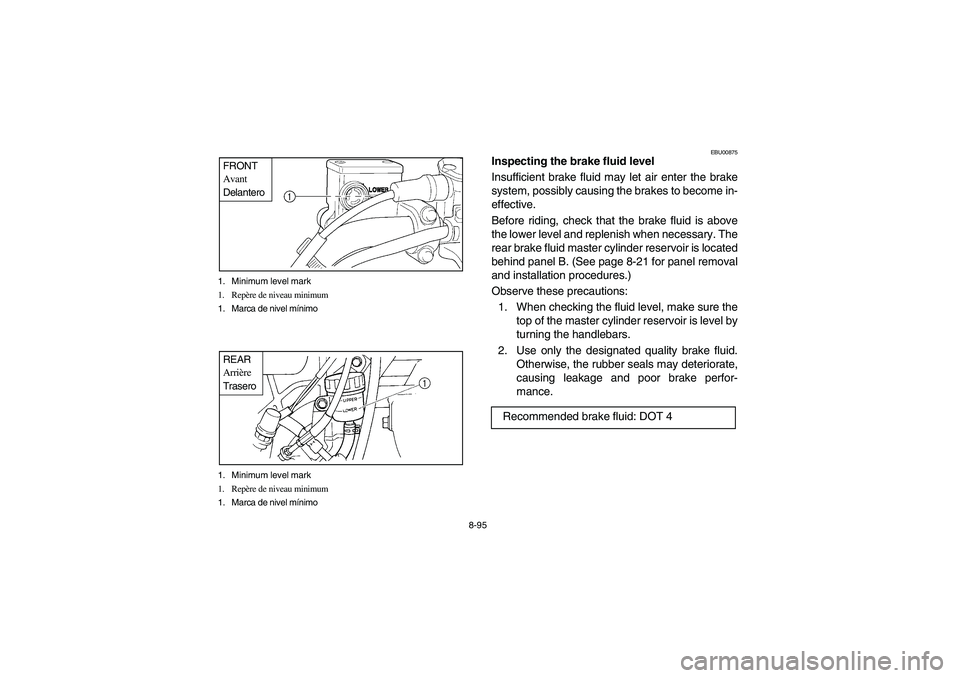

8-95 1. Minimum level mark
1. Repère de niveau minimum
1. Marca de nivel mínimo
FRONT
Avant
Delantero1. Minimum level mark
1. Repère de niveau minimum
1. Marca de nivel mínimoREAR
Arrière
Trasero
EBU00875
Inspecting the brake fluid level
Insufficient brake fluid may let air enter the brake
system, possibly causing the brakes to become in-
effective.
Before riding, check that the brake fluid is above
the lower level and replenish when necessary. The
rear brake fluid master cylinder reservoir is located
behind panel B. (See page 8-21 for panel removal
and installation procedures.)
Observe these precautions:
1. When checking the fluid level, make sure the
top of the master cylinder reservoir is level by
turning the handlebars.
2. Use only the designated quality brake fluid.
Otherwise, the rubber seals may deteriorate,
causing leakage and poor brake perfor-
mance.
Recommended brake fluid: DOT 4
U5KM61.book Page 95 Friday, July 26, 2002 11:13 AM
