7-80

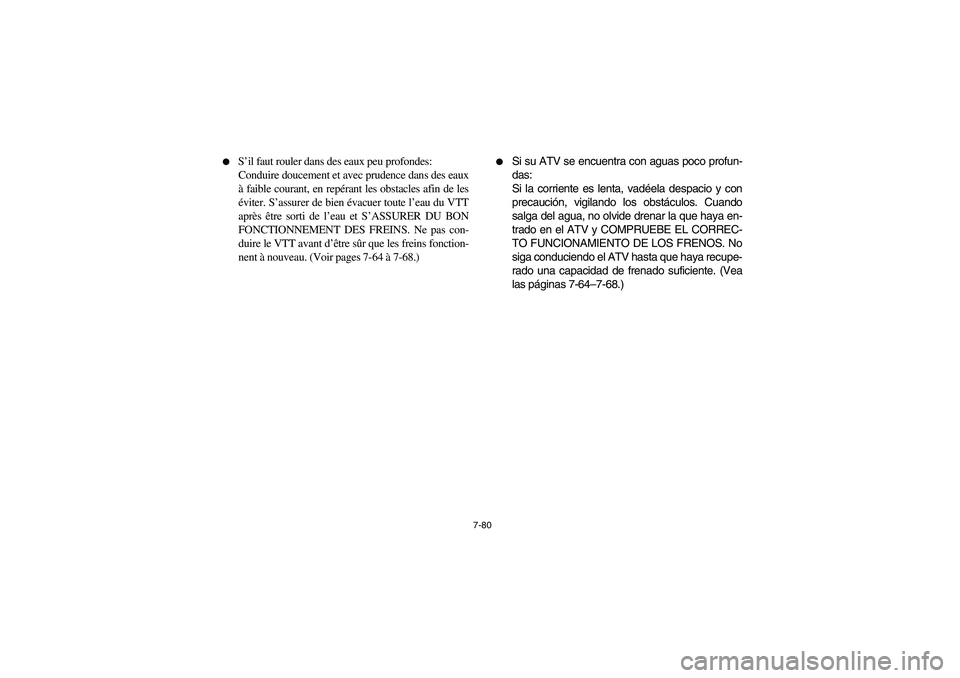

S’il faut rouler dans des eaux peu profondes:
Conduire doucement et avec prudence dans des eaux
à faible courant, en repérant les obstacles afin de les
éviter. S’assurer de bien évacuer toute l’eau du VTT
après être sorti de l’eau et S’ASSURER DU BON
FONCTIONNEMENT DES FREINS. Ne pas con-
duire le VTT avant d’être sûr que les freins fonction-
nent à nouveau. (Voir pages 7-64 à 7-68.)


Si su ATV se encuentra con aguas poco profun-
das:
Si la corriente es lenta, vadéela despacio y con
precaución, vigilando los obstáculos. Cuando
salga del agua, no olvide drenar la que haya en-
trado en el ATV y COMPRUEBE EL CORREC-
TO FUNCIONAMIENTO DE LOS FRENOS. No
siga conduciendo el ATV hasta que haya recupe-
rado una capacidad de frenado suficiente. (Vea
las páginas 7-64–7-68.)
U5KM63.book Page 80 Monday, March 15, 2004 11:44 AM

8-1
EBU00516

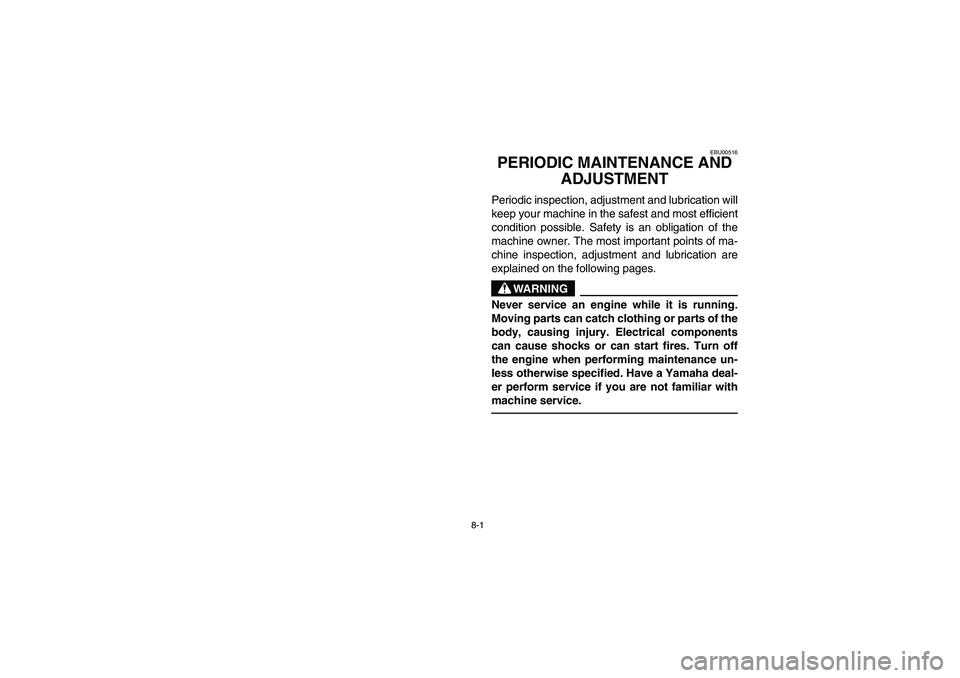

PERIODIC MAINTENANCE AND
ADJUSTMENTPeriodic inspection, adjustment and lubrication will
keep your machine in the safest and most efficient
condition possible. Safety is an obligation of the
machine owner. The most important points of ma-
chine inspection, adjustment and lubrication are
explained on the following pages.
WARNING
Never service an engine while it is running.
Moving parts can catch clothing or parts of the
body, causing injury. Electrical components
can cause shocks or can start fires. Turn off
the engine when performing maintenance un-
less otherwise specified. Have a Yamaha deal-
er perform service if you are not familiar with
machine service.
U5KM63.book Page 1 Monday, March 15, 2004 11:44 AM

8-2
8
FBU00516

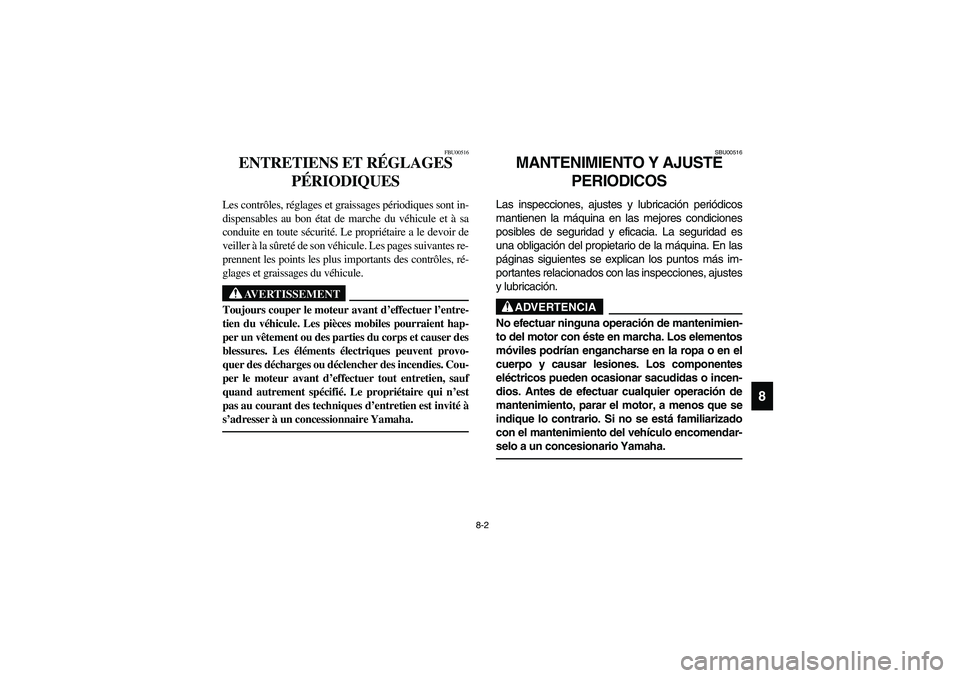

ENTRETIENS ET RÉGLAGES
PÉRIODIQUES
Les contrôles, réglages et graissages périodiques sont in-
dispensables au bon état de marche du véhicule et à sa
conduite en toute sécurité. Le propriétaire a le devoir de
veiller à la sûreté de son véhicule. Les pages suivantes re-
prennent les points les plus importants des contrôles, ré-
glages et graissages du véhicule.
AVERTISSEMENT
_ Toujours couper le moteur avant d’effectuer l’entre-
tien du véhicule. Les pièces mobiles pourraient hap-
per un vêtement ou des parties du corps et causer des
blessures. Les éléments électriques peuvent provo-
quer des décharges ou déclencher des incendies. Cou-
per le moteur avant d’effectuer tout entretien, sauf
quand autrement spécifié. Le propriétaire qui n’est
pas au courant des techniques d’entretien est invité à
s’adresser à un concessionnaire Yamaha. _
SBU00516
MANTENIMIENTO Y AJUSTE
PERIODICOS
Las inspecciones, ajustes y lubricación periódicos
mantienen la máquina en las mejores condiciones
posibles de seguridad y eficacia. La seguridad es
una obligación del propietario de la máquina. En las
páginas siguientes se explican los puntos más im-
portantes relacionados con las inspecciones, ajustes
y lubricación.
ADVERTENCIA
No efectuar ninguna operación de mantenimien-
to del motor con éste en marcha. Los elementos
móviles podrían engancharse en la ropa o en el
cuerpo y causar lesiones. Los componentes
eléctricos pueden ocasionar sacudidas o incen-
dios. Antes de efectuar cualquier operación de
mantenimiento, parar el motor, a menos que se
indique lo contrario. Si no se está familiarizado
con el mantenimiento del vehículo encomendar-
selo a un concesionario Yamaha.
U5KM63.book Page 2 Monday, March 15, 2004 11:44 AM

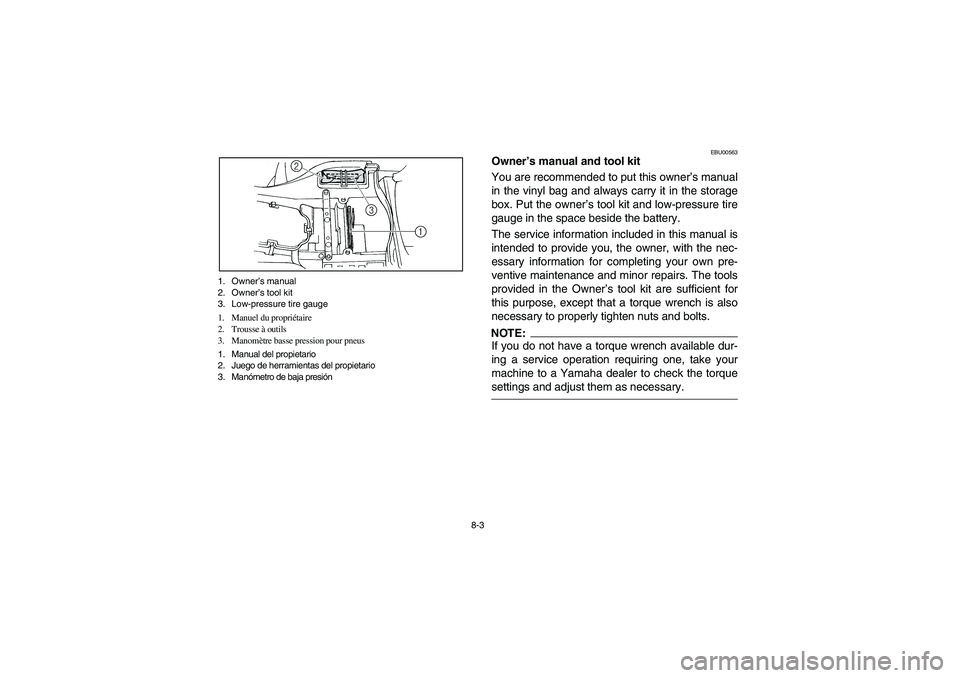

8-3 1. Owner’s manual
2. Owner’s tool kit
3. Low-pressure tire gauge
1. Manuel du propriétaire
2. Trousse à outils
3. Manomètre basse pression pour pneus
1. Manual del propietario
2. Juego de herramientas del propietario
3. Manómetro de baja presión
EBU00563
Owner’s manual and tool kit
You are recommended to put this owner’s manual
in the vinyl bag and always carry it in the storage
box. Put the owner’s tool kit and low-pressure tire
gauge in the space beside the battery.
The service information included in this manual is
intended to provide you, the owner, with the nec-
essary information for completing your own pre-
ventive maintenance and minor repairs. The tools
provided in the Owner’s tool kit are sufficient for
this purpose, except that a torque wrench is also
necessary to properly tighten nuts and bolts.NOTE:_ If you do not have a torque wrench available dur-
ing a service operation requiring one, take your
machine to a Yamaha dealer to check the torque
settings and adjust them as necessary. _
U5KM63.book Page 3 Monday, March 15, 2004 11:44 AM

8-4
FBU00563

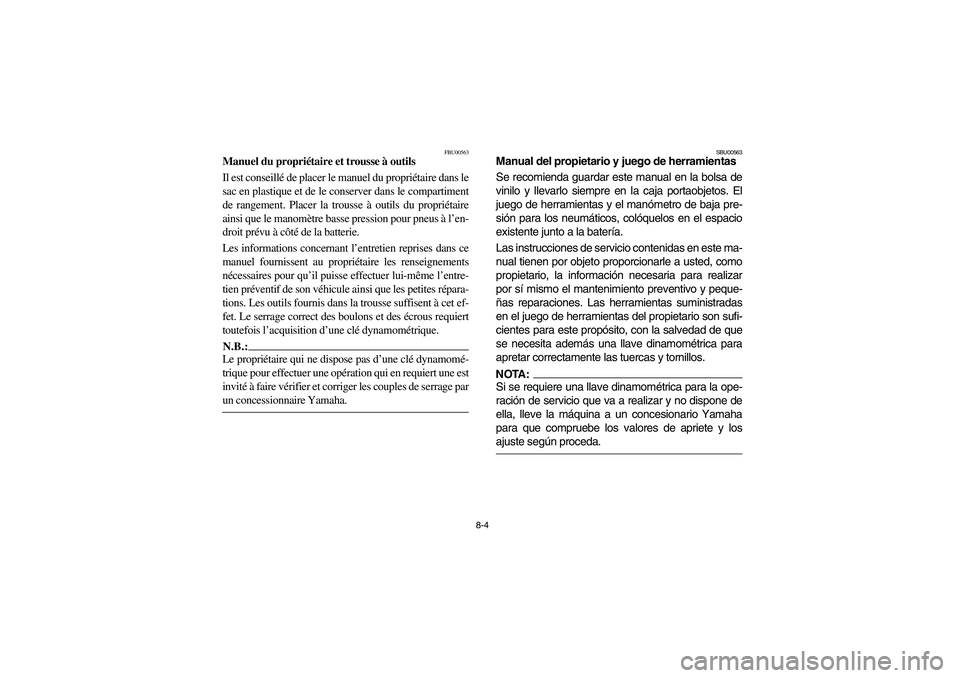

Manuel du propriétaire et trousse à outils
Il est conseillé de placer le manuel du propriétaire dans le
sac en plastique et de le conserver dans le compartiment
de rangement. Placer la trousse à outils du propriétaire
ainsi que le manomètre basse pression pour pneus à l’en-
droit prévu à côté de la batterie.
Les informations concernant l’entretien reprises dans ce
manuel fournissent au propriétaire les renseignements
nécessaires pour qu’il puisse effectuer lui-même l’entre-
tien préventif de son véhicule ainsi que les petites répara-
tions. Les outils fournis dans la trousse suffisent à cet ef-
fet. Le serrage correct des boulons et des écrous requiert
toutefois l’acquisition d’une clé dynamométrique.N.B.:_ Le propriétaire qui ne dispose pas d’une clé dynamomé-
trique pour effectuer une opération qui en requiert une est
invité à faire vérifier et corriger les couples de serrage par
un concessionnaire Yamaha. _
SBU00563
Manual del propietario y juego de herramientas
Se recomienda guardar este manual en la bolsa de
vinilo y llevarlo siempre en la caja portaobjetos. El
juego de herramientas y el manómetro de baja pre-
sión para los neumáticos, colóquelos en el espacio
existente junto a la batería.
Las instrucciones de servicio contenidas en este ma-
nual tienen por objeto proporcionarle a usted, como
propietario, la información necesaria para realizar
por sí mismo el mantenimiento preventivo y peque-
ñas reparaciones. Las herramientas suministradas
en el juego de herramientas del propietario son sufi-
cientes para este propósito, con la salvedad de que
se necesita además una llave dinamométrica para
apretar correctamente las tuercas y tornillos.NOTA:_ Si se requiere una llave dinamométrica para la ope-
ración de servicio que va a realizar y no dispone de
ella, lleve la máquina a un concesionario Yamaha
para que compruebe los valores de apriete y los
ajuste según proceda. _
U5KM63.book Page 4 Monday, March 15, 2004 11:44 AM

8-5

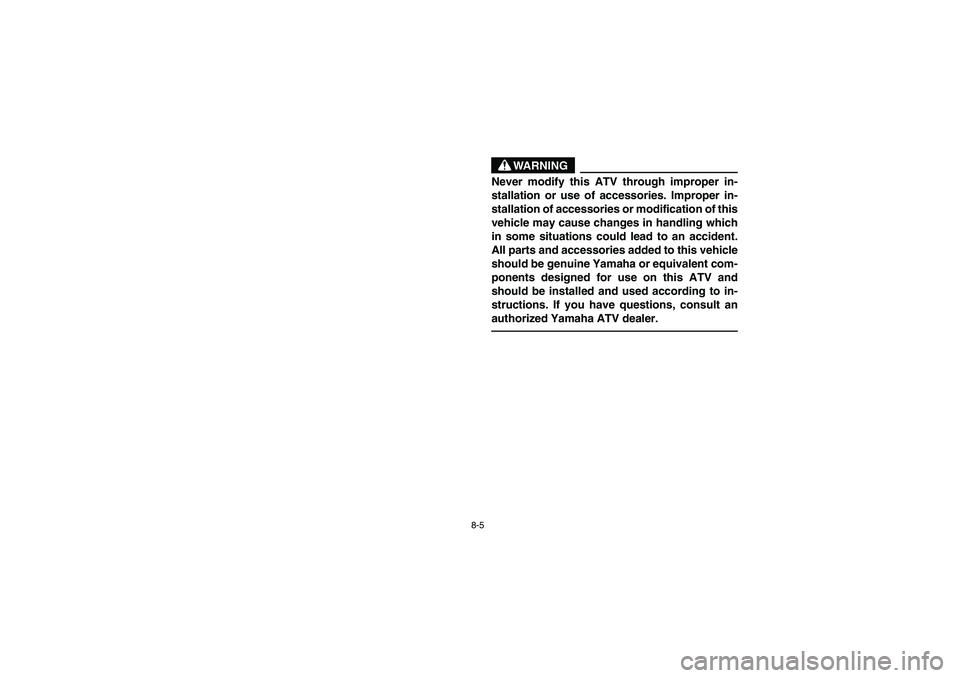

WARNING
_ Never modify this ATV through improper in-
stallation or use of accessories. Improper in-
stallation of accessories or modification of this
vehicle may cause changes in handling which
in some situations could lead to an accident.
All parts and accessories added to this vehicle
should be genuine Yamaha or equivalent com-
ponents designed for use on this ATV and
should be installed and used according to in-
structions. If you have questions, consult an
authorized Yamaha ATV dealer. _
U5KM63.book Page 5 Monday, March 15, 2004 11:44 AM

8-6
AVERTISSEMENT
_ Ne jamais modifier un VTT par l’installation ou l’uti-
lisation incorrecte d’accessoires. L’installation incor-
recte d’accessoires ou la modification de ce véhicule
peut entraîner des changements dans sa maniabilité,
ce qui, dans certaines situations, risque de provoquer
un accident. Ne monter que des pièces et accessoires
d’origine Yamaha ou de qualité équivalente destinés
à ce VTT. Veiller à les utiliser conformément aux ins-
tructions. Dans le moindre doute, consulter un con-
cessionnaire Yamaha. _
ADVERTENCIA
_ No modifique nunca este ATV mediante el mon-
taje o empleo inadecuado de accesorios. El
montaje inadecuado de accesorios o la modifi-
cación de este vehículo pueden provocar cam-
bios en su manejabilidad lo que, en determina-
das situaciones, podría dar lugar a un accidente.
Todas las piezas y accesorios que se añadan a
este vehículo han de ser originales de Yamaha o
componentes equivalentes diseñados para su
empleo en este ATV, y deberán montarse y utili-
zarse de acuerdo con las instrucciones. En caso
de duda, consulte a un concesionario autorizado
de ATV Yamaha. _
U5KM63.book Page 6 Monday, March 15, 2004 11:44 AM

8-7
EBU02621
PERIODIC MAINTENANCE/LUBRICATION
NOTE:_

For ATVs not equipped with an odometer or an hour meter, follow the month maintenance intervals.


For ATVs equipped with an odometer or an hour meter, follow the km (mi) or hours maintenance in-
tervals. However, keep in mind that if the ATV isn’t used for a long period of time, the month mainte-
nance intervals should be followed.
_
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
Valves*Check valve clearance.
Adjust if necessary.
Cooling systemCheck coolant leakage.
Repair if necessary.
Replace coolant every 24 months.Spark plugCheck condition.
Adjust gap and clean.
Replace if necessary.Air filter elementClean.
Replace if necessary.Every 20–40 hours
(More often in wet or dusty areas.)
Carburetor*Check starter (choke) operation.
Adjust engine idling speed.Crankcase breather
system*Check breather hose for cracks or damage.
Replace if necessary.Exhaust system*Check for leakage.
Tighten if necessary.
Replace gasket(s) if necessary.Fuel line*Check fuel hose for cracks or damage.
Replace if necessary.Engine oil
Replace (Warm engine before draining).U5KM63.book Page 7 Monday, March 15, 2004 11:44 AM

8-8
Engine oil filter cartridge
Replace.Final gear oil
Check oil level/oil leakage.
Replace.Differential gear oil
Front brake*Check operation/fluid leakage/see NOTE page 8-9.
Correct if necessary.Rear brake*Check operation/fluid leakage/see NOTE page 8-9.
Correct if necessary.Select lever safety system
cable*Check operation.
Adjust if necessary.V-belt*Check operation.
Check for cracks or damage.Wheels*Check balance/damage/runout.
Repair if necessary.Wheel bearing*Check bearing assemblies for looseness/damage.
Replace if damaged.Front and rear
suspension*Check operation.
Correct if necessary.Steering system*Check operation/Replace if damaged.
Check toe-in/Adjust if necessary.Rear upper and lower
knuckle pivots*Lubricate with lithium-soap-based grease.Drive shaft universal
joint*Lubricate with lithium-soap-based grease.Engine mount*
Check for cracks or damage.Front and rear axle boots*Check operation.
Replace if damaged.Stabilizer bushes*
Check for cracks or damage.Fittings and fasteners*Check all chassis fittings and fasteners.
Correct if necessary.
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
U5KM63.book Page 8 Monday, March 15, 2004 11:44 AM

8-9
* Since these items require special tools, data and technical skills, have a Yamaha dealer perform the service.NOTE:

Recommended brake fluid: DOT 4


Brake fluid replacement:
When disassembling the master cylinders or caliper cylinders, replace the brake fluid. Normally
check the brake fluid level and add fluid as required.
On the inner parts of the master cylinders and caliper cylinders, replace the oil seals every two
years.
Replace the brake hoses every four years, or if cracked or damaged.
Lights and switches*Check operation.
Adjust headlight beams.
ITEM ROUTINEWhichever
comes firstINITIAL EVERY
month136612
km
(mi)320
(200)1,200
(750)2,400
(1,500)2,400
(1,500)4,800
(3,000)
hours 20 75 150 150 300
U5KM63.book Page 9 Monday, March 15, 2004 11:44 AM
