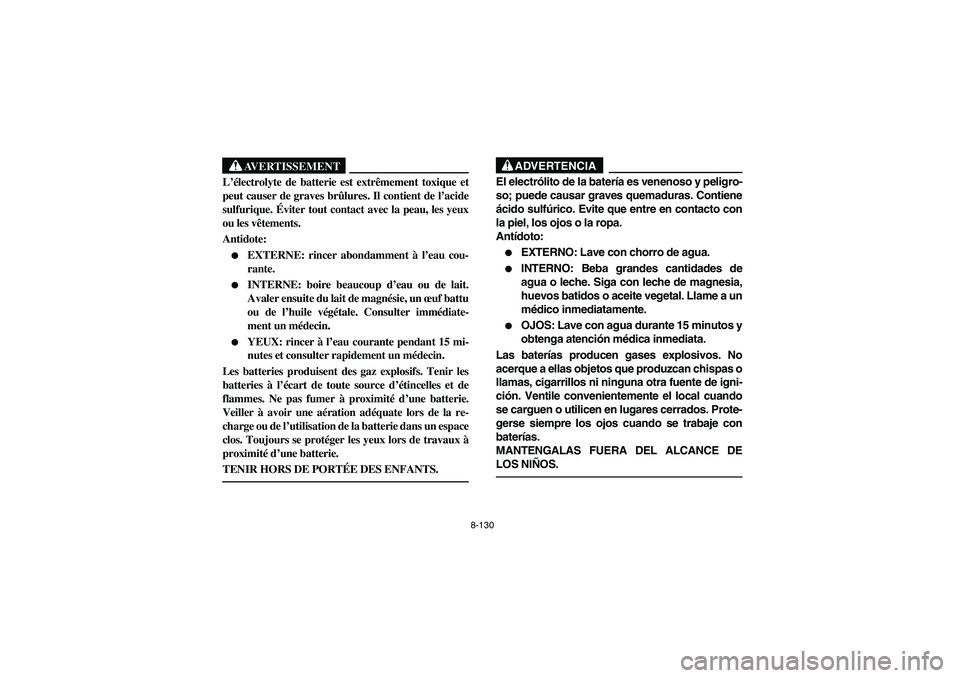

8-130
AVERTISSEMENT
_ L’électrolyte de batterie est extrêmement toxique et
peut causer de graves brûlures. Il contient de l’acide
sulfurique. Éviter tout contact avec la peau, les yeux
ou les vêtements.
Antidote:

EXTERNE: rincer abondamment à l’eau cou-
rante.


INTERNE: boire beaucoup d’eau ou de lait.
Avaler ensuite du lait de magnésie, un œuf battu
ou de l’huile végétale. Consulter immédiate-
ment un médecin.


YEUX: rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Tenir les
batteries à l’écart de toute source d’étincelles et de
flammes. Ne pas fumer à proximité d’une batterie.
Veiller à avoir une aération adéquate lors de la re-
charge ou de l’utilisation de la batterie dans un espace
clos. Toujours se protéger les yeux lors de travaux à
proximité d’une batterie.
TENIR HORS DE PORTÉE DES ENFANTS.
_
ADVERTENCIA
El electrólito de la batería es venenoso y peligro-
so; puede causar graves quemaduras. Contiene
ácido sulfúrico. Evite que entre en contacto con
la piel, los ojos o la ropa.
Antídoto:

EXTERNO: Lave con chorro de agua.


INTERNO: Beba grandes cantidades de
agua o leche. Siga con leche de magnesia,
huevos batidos o aceite vegetal. Llame a un
médico inmediatamente.


OJOS: Lave con agua durante 15 minutos y
obtenga atención médica inmediata.
Las baterías producen gases explosivos. No
acerque a ellas objetos que produzcan chispas o
llamas, cigarrillos ni ninguna otra fuente de igni-
ción. Ventile convenientemente el local cuando
se carguen o utilicen en lugares cerrados. Prote-
gerse siempre los ojos cuando se trabaje con
baterías.
MANTENGALAS FUERA DEL ALCANCE DE
LOS NIÑOS.
U2C660.book Page 130 Monday, April 11, 2005 10:29 AM

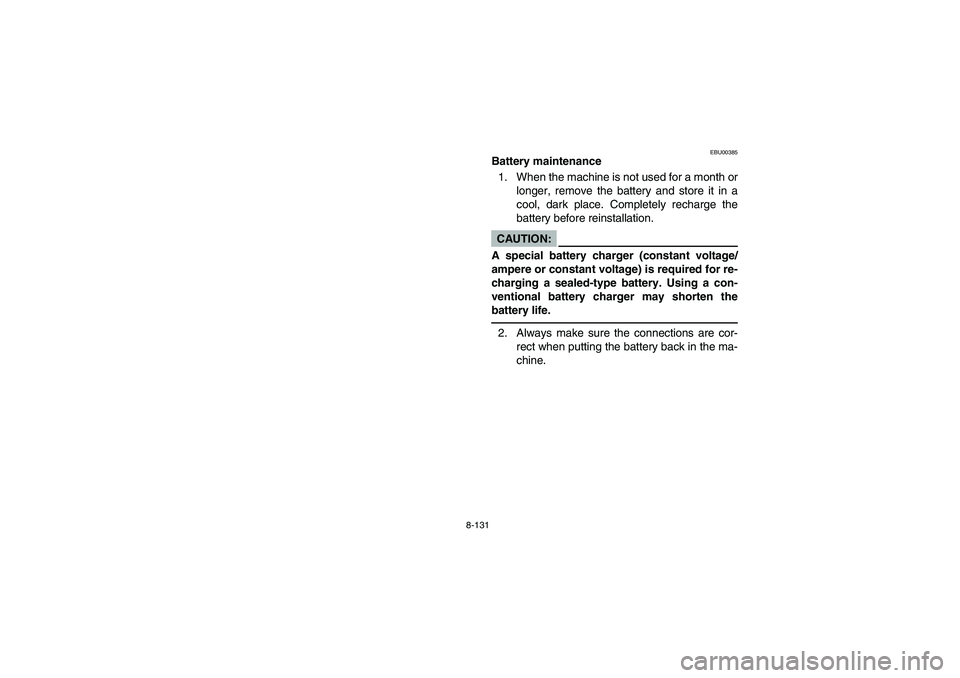

8-131
EBU00385
Battery maintenance
1. When the machine is not used for a month or
longer, remove the battery and store it in a
cool, dark place. Completely recharge the
battery before reinstallation.CAUTION:
A special battery charger (constant voltage/
ampere or constant voltage) is required for re-
charging a sealed-type battery. Using a con-
ventional battery charger may shorten the
battery life.2. Always make sure the connections are cor-
rect when putting the battery back in the ma-
chine.
U2C660.book Page 131 Monday, April 11, 2005 10:29 AM

8-132
FBU00385
Entretien de la batterie
1. Si la machine doit rester inutilisée pendant un mois
ou plus, enlever la batterie et la conserver dans un
endroit frais et sombre. Recharger la batterie à fond
avant de la remonter.ATTENTION:_ Un chargeur spécial (tension/courant constants ou
tension constante) est nécessaire pour recharger une
batterie de type scellé. L’utilisation d’un chargeur de
type conventionnel peut raccourcir la durée de servi-
ce de la batterie. _2. En remontant la batterie dans le véhicule, toujours
veiller à ce que les connexions soient effectuées
correctement.
SBU00385
Mantenimiento de la batería
1. Cuando no vaya a utilizar la máquina durante
un mes o más, desmonte la batería y guárdela
en un sitio oscuro y fresco. Recárgue la batería
completamente antes de montarla de nuevo.AT E N C I O N :Se necesita un cargador de batería especial (ten-
sión/corriente constante o tensión constante)
para recargar esta batería. El uso de un cargador
convencional podría acortar la vida útil de la ba-
tería.2. Cuando monte de nuevo la batería en la má-
quina, asegúrese siempre de efectuar correcta-
mente las conexiones.
U2C660.book Page 132 Monday, April 11, 2005 10:29 AM

8-133 1. Main fuse 2. Spare main fuse
3. Headlight fuse 4. Ignition fuse
5. Auxiliary DC jack fuse 6. Four-wheel-drive fuse
7. Signaling system fuse
8. Backup fuse (for odometer and clock)
9. Spare fuse (× 3)
1. Fusible principal 2. Fusible principal de rechange
3. Fusible de phare 4. Fusible d’allumage
5. Fusible de prise pour accessoires
6. Fusible du système quatre roues motrices
7. Fusible du système de signalisation
8. Fusible de sauvegarde (compteur kilométrique)
9. Fusible de rechange (× 3)
1. Fusible principal 2. Fusible principal de repuesto
3. Fusible del faro
4. Fusible del sistema de encendido
5. Fusible de la toma de CC auxiliar
6. Fusible del sistema de tracción en las cuatro ruedas
7. Fusible del sistema de señalización
8. Fusible de reserva (para el cuentakilómetros)
9. Fusible de repuesto (× 3)
EBU07454*
Fuse replacement
1. The main fuse and the fuse box are located
under the seat.
2. If a fuse is blown, turn off the main switch and
the switch of the circuit in question. Then, in-
stall a new fuse of the specified amperage.
Turn on the main switch. If the fuse immedi-
ately blows again, consult a Yamaha dealer.
Specified fuses:
Main fuse: 30 A
Headlight fuse: 15 A
Ignition fuse: 10 A
Auxiliary DC jack fuse: 10 A
Four-wheel-drive fuse: 3 A
Signaling system fuse: 10 A
Backup fuse: 10 A
E-8.fm Page 133 Wednesday, April 13, 2005 11:54 AM

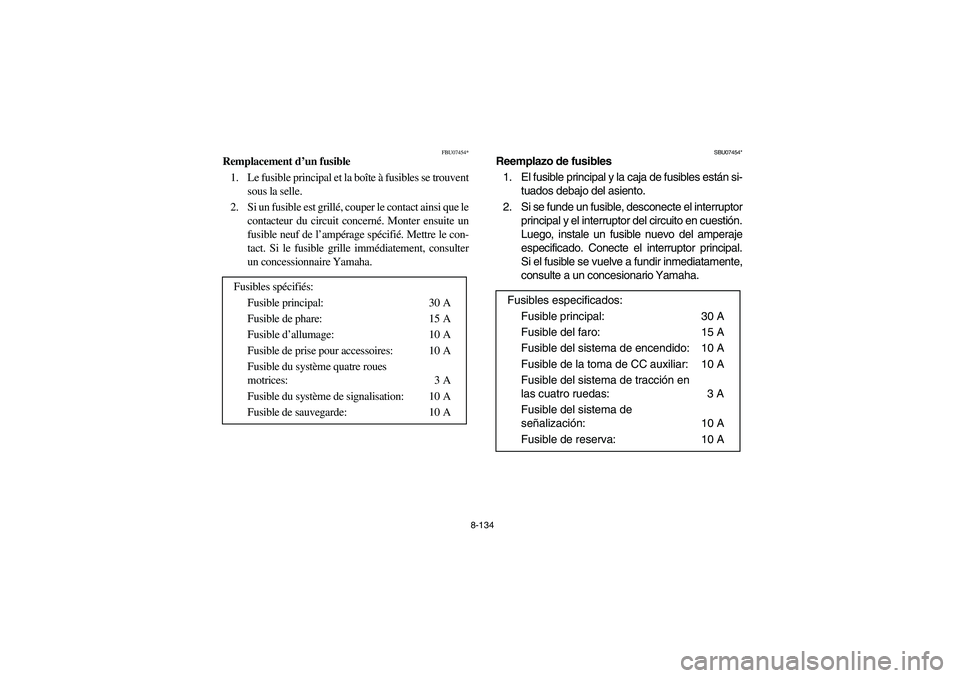

8-134
FBU07454*
Remplacement d’un fusible
1. Le fusible principal et la boîte à fusibles se trouvent
sous la selle.
2. Si un fusible est grillé, couper le contact ainsi que le
contacteur du circuit concerné. Monter ensuite un
fusible neuf de l’ampérage spécifié. Mettre le con-
tact. Si le fusible grille immédiatement, consulter
un concessionnaire Yamaha.
Fusibles spécifiés:
Fusible principal: 30 A
Fusible de phare: 15 A
Fusible d’allumage: 10 A
Fusible de prise pour accessoires: 10 A
Fusible du système quatre roues
motrices: 3 A
Fusible du système de signalisation: 10 A
Fusible de sauvegarde: 10 A
SBU07454*
Reemplazo de fusibles
1. El fusible principal y la caja de fusibles están si-
tuados debajo del asiento.
2. Si se funde un fusible, desconecte el interruptor
principal y el interruptor del circuito en cuestión.
Luego, instale un fusible nuevo del amperaje
especificado. Conecte el interruptor principal.
Si el fusible se vuelve a fundir inmediatamente,
consulte a un concesionario Yamaha.
Fusibles especificados:
Fusible principal: 30 A
Fusible del faro: 15 A
Fusible del sistema de encendido: 10 A
Fusible de la toma de CC auxiliar: 10 A
Fusible del sistema de tracción en
las cuatro ruedas: 3 A
Fusible del sistema de
señalización: 10 A
Fusible de reserva: 10 A
U2C660.book Page 134 Monday, April 11, 2005 10:29 AM

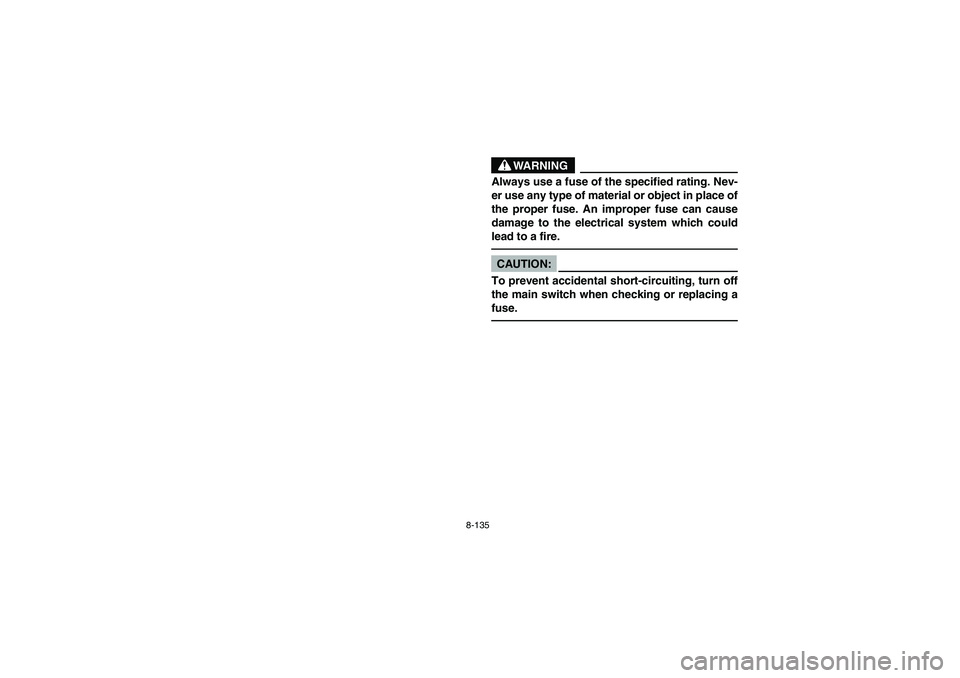

8-135
WARNING
_ Always use a fuse of the specified rating. Nev-
er use any type of material or object in place of
the proper fuse. An improper fuse can cause
damage to the electrical system which could
lead to a fire. _CAUTION:_ To prevent accidental short-circuiting, turn off
the main switch when checking or replacing a
fuse. _
U2C660.book Page 135 Monday, April 11, 2005 10:29 AM

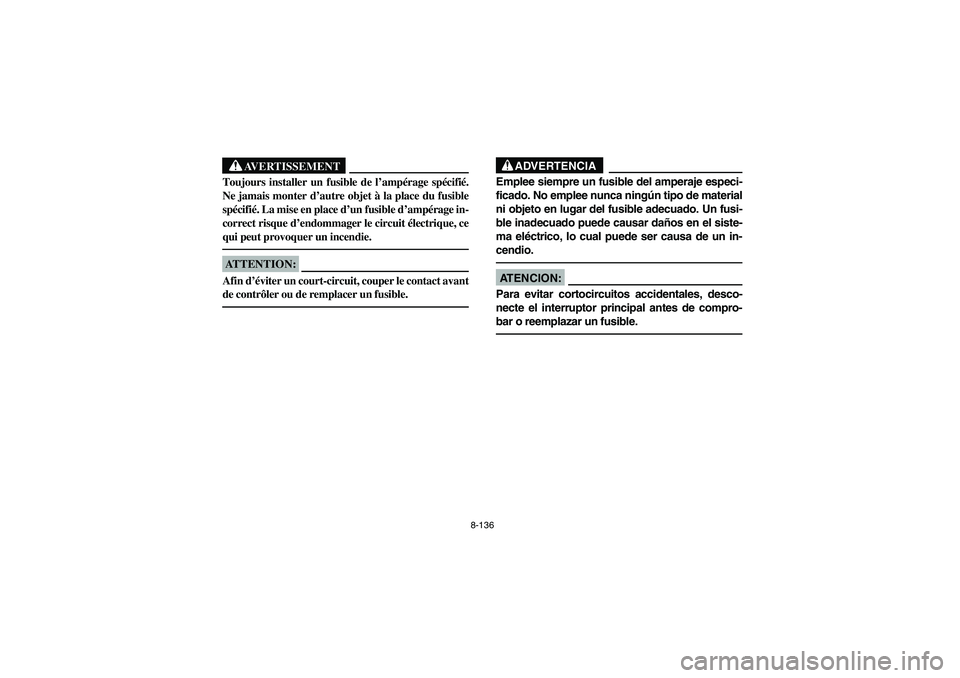

8-136
AVERTISSEMENT
_ Toujours installer un fusible de l’ampérage spécifié.
Ne jamais monter d’autre objet à la place du fusible
spécifié. La mise en place d’un fusible d’ampérage in-
correct risque d’endommager le circuit électrique, ce
qui peut provoquer un incendie. _ATTENTION:_ Afin d’éviter un court-circuit, couper le contact avant
de contrôler ou de remplacer un fusible. _
ADVERTENCIA
_ Emplee siempre un fusible del amperaje especi-
ficado. No emplee nunca ningún tipo de material
ni objeto en lugar del fusible adecuado. Un fusi-
ble inadecuado puede causar daños en el siste-
ma eléctrico, lo cual puede ser causa de un in-
cendio. _AT E N C I O N :_ Para evitar cortocircuitos accidentales, desco-
necte el interruptor principal antes de compro-
bar o reemplazar un fusible. _
U2C660.book Page 136 Monday, April 11, 2005 10:29 AM

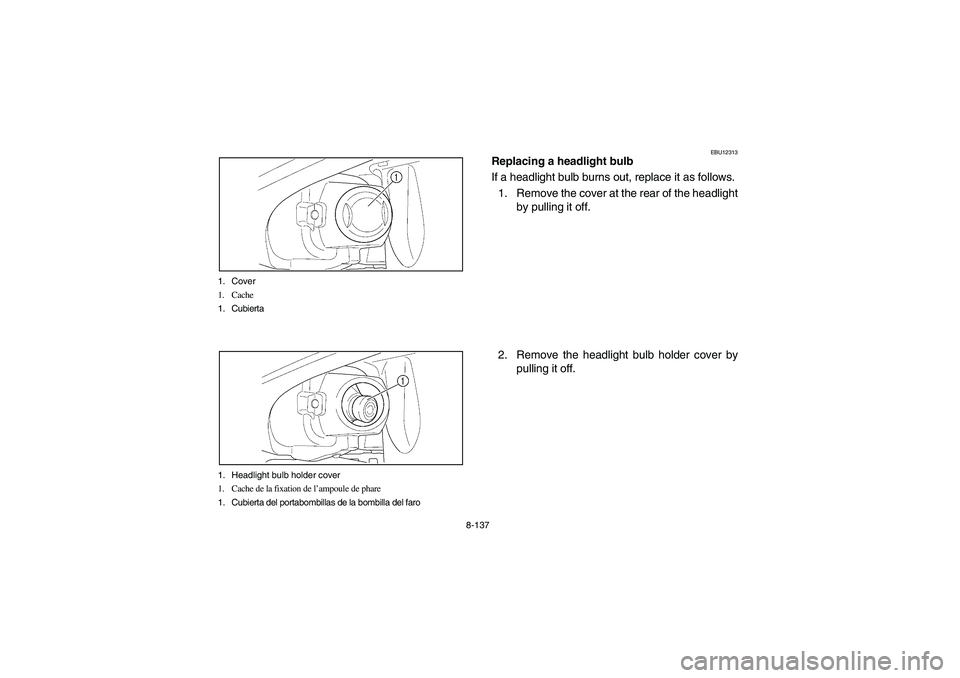

8-137 1. Cover
1. Cache
1. Cubierta
1. Headlight bulb holder cover
1. Cache de la fixation de l’ampoule de phare
1. Cubierta del portabombillas de la bombilla del faro
EBU12313
Replacing a headlight bulb
If a headlight bulb burns out, replace it as follows.
1. Remove the cover at the rear of the headlight
by pulling it off.
2. Remove the headlight bulb holder cover by
pulling it off.
U2C660.book Page 137 Monday, April 11, 2005 10:29 AM

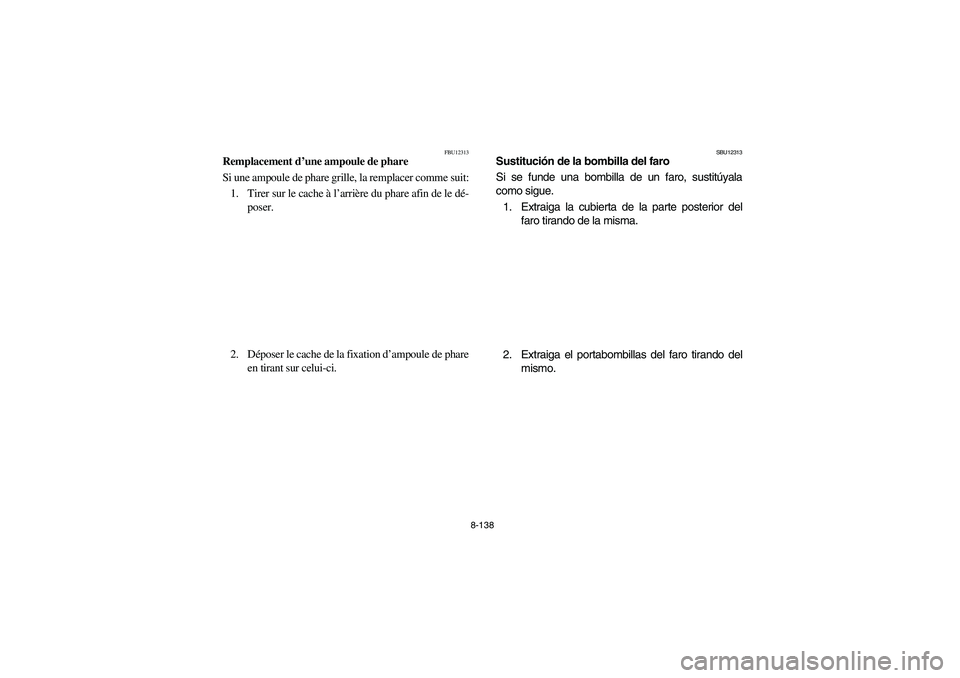

8-138
FBU12313
Remplacement d’une ampoule de phare
Si une ampoule de phare grille, la remplacer comme suit:
1. Tirer sur le cache à l’arrière du phare afin de le dé-
poser.
2. Déposer le cache de la fixation d’ampoule de phare
en tirant sur celui-ci.
SBU12313
Sustitución de la bombilla del faro
Si se funde una bombilla de un faro, sustitúyala
como sigue.
1. Extraiga la cubierta de la parte posterior del
faro tirando de la misma.
2. Extraiga el portabombillas del faro tirando del
mismo.
U2C660.book Page 138 Monday, April 11, 2005 10:29 AM

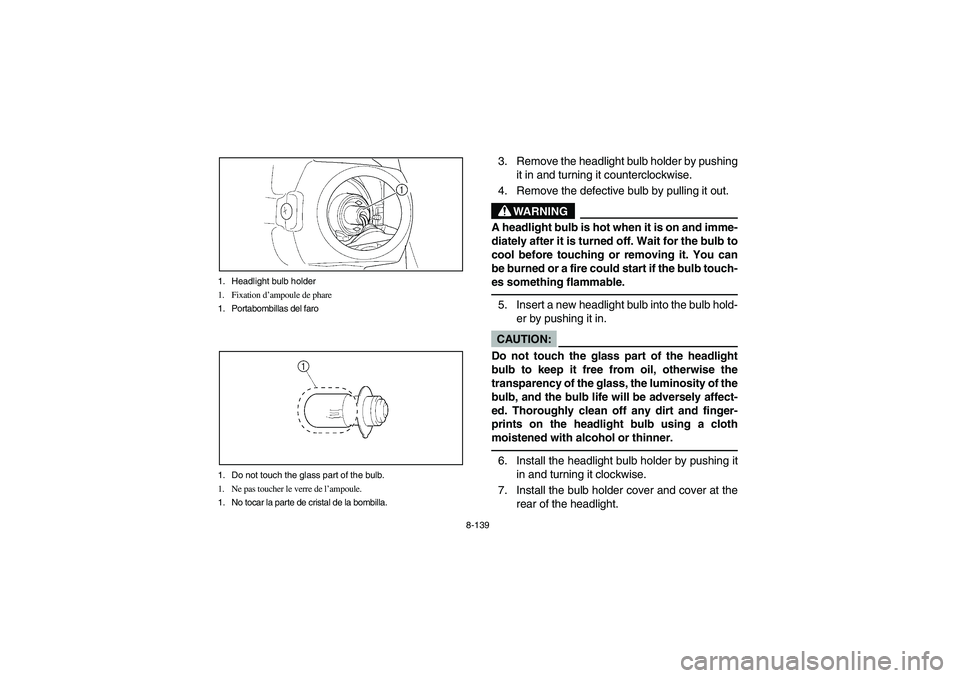

8-139 1. Headlight bulb holder
1. Fixation d’ampoule de phare
1. Portabombillas del faro
1. Do not touch the glass part of the bulb.
1. Ne pas toucher le verre de l’ampoule.
1. No tocar la parte de cristal de la bombilla.
3. Remove the headlight bulb holder by pushing
it in and turning it counterclockwise.
4. Remove the defective bulb by pulling it out.
WARNING
_ A headlight bulb is hot when it is on and imme-
diately after it is turned off. Wait for the bulb to
cool before touching or removing it. You can
be burned or a fire could start if the bulb touch-
es something flammable. _5. Insert a new headlight bulb into the bulb hold-
er by pushing it in.CAUTION:_ Do not touch the glass part of the headlight
bulb to keep it free from oil, otherwise the
transparency of the glass, the luminosity of the
bulb, and the bulb life will be adversely affect-
ed. Thoroughly clean off any dirt and finger-
prints on the headlight bulb using a cloth
moistened with alcohol or thinner. _6. Install the headlight bulb holder by pushing it
in and turning it clockwise.
7. Install the bulb holder cover and cover at the
rear of the headlight.
U2C660.book Page 139 Monday, April 11, 2005 10:29 AM
