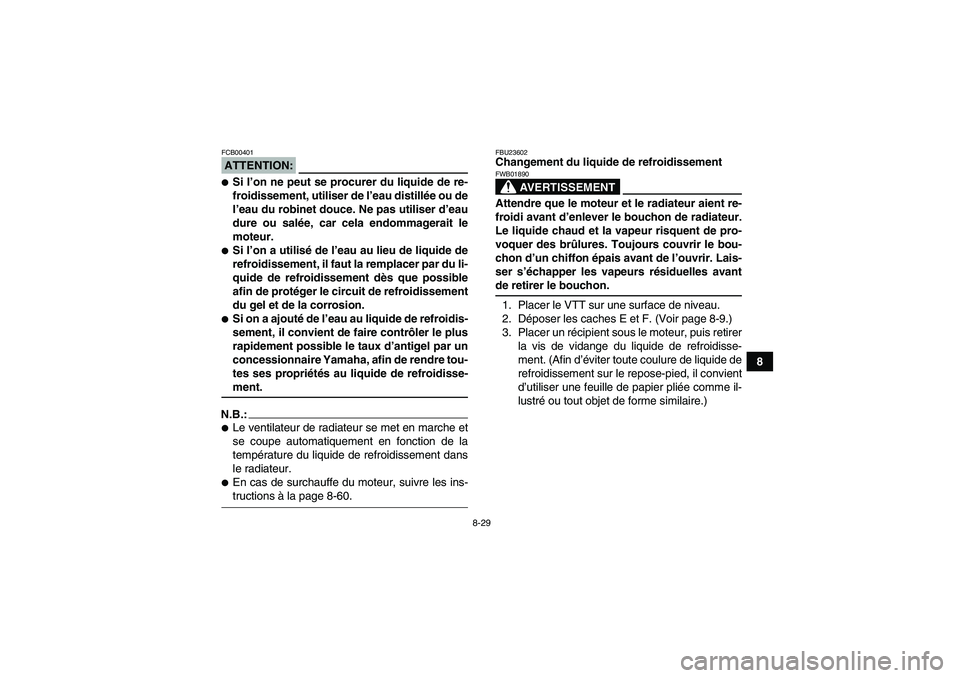

8-29
8
ATTENTION:FCB00401
Si l’on ne peut se procurer du liquide de re-
froidissement, utiliser de l’eau distillée ou de
l’eau du robinet douce. Ne pas utiliser d’eau
dure ou salée, car cela endommagerait le
moteur.
Si l’on a utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer par du li-
quide de refroidissement dès que possible
afin de protéger le circuit de refroidissement
du gel et de la corrosion.
Si on a ajouté de l’eau au liquide de refroidis-
sement, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par un
concessionnaire Yamaha, afin de rendre tou-
tes ses propriétés au liquide de refroidisse-ment.
N.B.:
Le ventilateur de radiateur se met en marche et
se coupe automatiquement en fonction de la
température du liquide de refroidissement dans
le radiateur.
En cas de surchauffe du moteur, suivre les ins-tructions à la page 8-60.
FBU23602Changement du liquide de refroidissement
AVERTISSEMENT
FWB01890Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur risquent de pro-
voquer des brûlures. Toujours couvrir le bou-
chon d’un chiffon épais avant de l’ouvrir. Lais-
ser s’échapper les vapeurs résiduelles avantde retirer le bouchon.
1. Placer le VTT sur une surface de niveau.
2. Déposer les caches E et F. (Voir page 8-9.)
3. Placer un récipient sous le moteur, puis retirer
la vis de vidange du liquide de refroidisse-
ment. (Afin d’éviter toute coulure de liquide de
refroidissement sur le repose-pied, il convient
d’utiliser une feuille de papier pliée comme il-
lustré ou tout objet de forme similaire.)
U23D60F0.book Page 29 Friday, March 16, 2007 9:29 AM

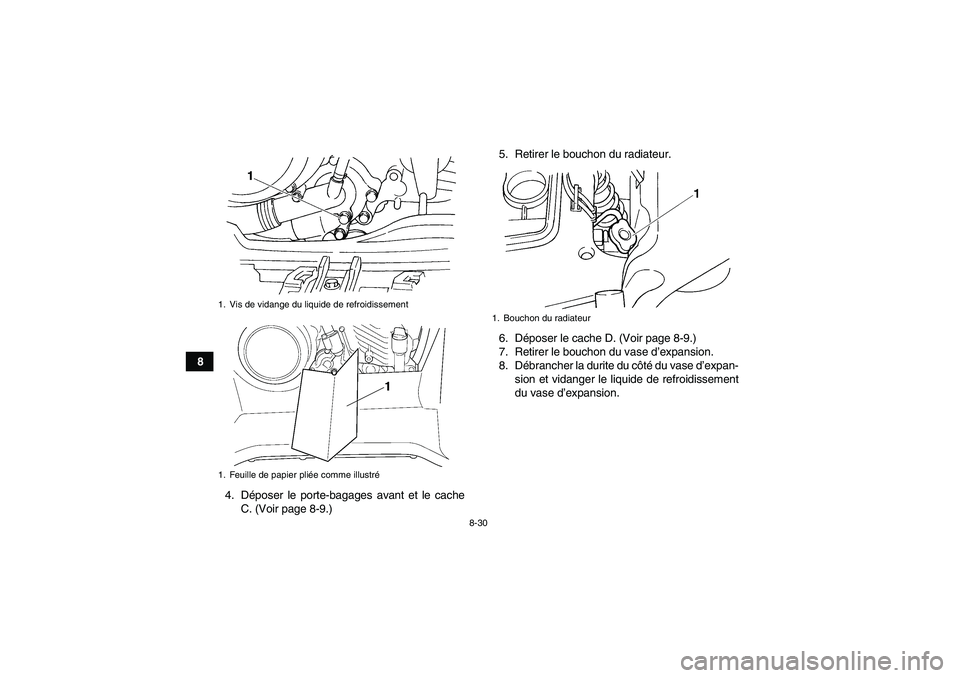

8-30
8
4. Déposer le porte-bagages avant et le cache
C. (Voir page 8-9.)5. Retirer le bouchon du radiateur.
6. Déposer le cache D. (Voir page 8-9.)
7. Retirer le bouchon du vase d’expansion.
8. Débrancher la durite du côté du vase d’expan-
sion et vidanger le liquide de refroidissement
du vase d’expansion.
1. Vis de vidange du liquide de refroidissement
1. Feuille de papier pliée comme illustré
1. Bouchon du radiateur
U23D60F0.book Page 30 Friday, March 16, 2007 9:29 AM

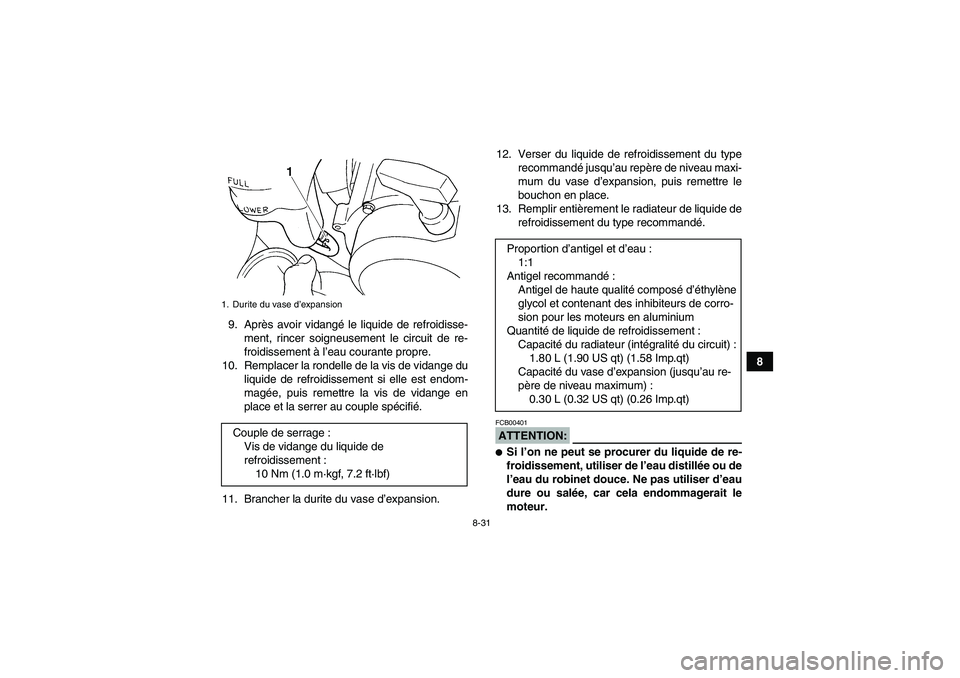

8-31
8 9. Après avoir vidangé le liquide de refroidisse-
ment, rincer soigneusement le circuit de re-
froidissement à l’eau courante propre.
10. Remplacer la rondelle de la vis de vidange du
liquide de refroidissement si elle est endom-
magée, puis remettre la vis de vidange en
place et la serrer au couple spécifié.
11. Brancher la durite du vase d’expansion.12. Verser du liquide de refroidissement du type
recommandé jusqu’au repère de niveau maxi-
mum du vase d’expansion, puis remettre le
bouchon en place.
13. Remplir entièrement le radiateur de liquide de
refroidissement du type recommandé.
ATTENTION:FCB00401
Si l’on ne peut se procurer du liquide de re-
froidissement, utiliser de l’eau distillée ou de
l’eau du robinet douce. Ne pas utiliser d’eau
dure ou salée, car cela endommagerait le
moteur.
1. Durite du vase d’expansionCouple de serrage :
Vis de vidange du liquide de
refroidissement :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Proportion d’antigel et d’eau :
1:1
Antigel recommandé:
Antigel de haute qualité composé d’éthylène
glycol et contenant des inhibiteurs de corro-
sion pour les moteurs en aluminium
Quantité de liquide de refroidissement :
Capacité du radiateur (intégralité du circuit) :
1.80 L (1.90 US qt) (1.58 Imp.qt)
Capacité du vase d’expansion (jusqu’au re-
père de niveau maximum) :
0.30 L (0.32 US qt) (0.26 Imp.qt)
U23D60F0.book Page 31 Friday, March 16, 2007 9:29 AM

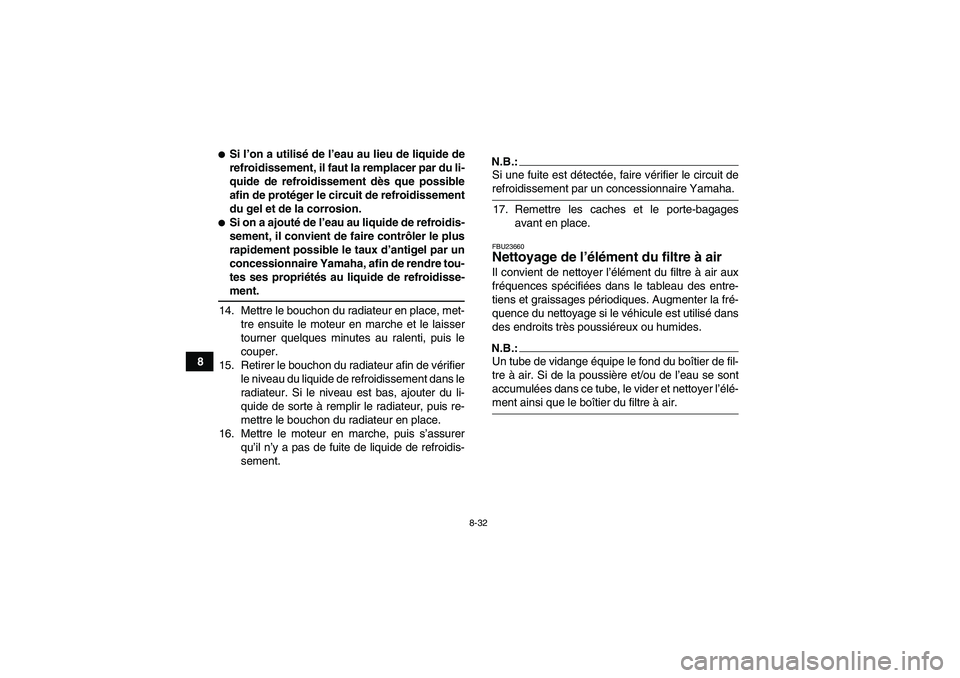

8-32
8

Si l’on a utilisé de l’eau au lieu de liquide de
refroidissement, il faut la remplacer par du li-
quide de refroidissement dès que possible
afin de protéger le circuit de refroidissement
du gel et de la corrosion.
Si on a ajouté de l’eau au liquide de refroidis-
sement, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par un
concessionnaire Yamaha, afin de rendre tou-
tes ses propriétés au liquide de refroidisse-ment.
14. Mettre le bouchon du radiateur en place, met-
tre ensuite le moteur en marche et le laisser
tourner quelques minutes au ralenti, puis le
couper.
15. Retirer le bouchon du radiateur afin de vérifier
le niveau du liquide de refroidissement dans le
radiateur. Si le niveau est bas, ajouter du li-
quide de sorte à remplir le radiateur, puis re-
mettre le bouchon du radiateur en place.
16. Mettre le moteur en marche, puis s’assurer
qu’il n’y a pas de fuite de liquide de refroidis-
sement.
N.B.:Si une fuite est détectée, faire vérifier le circuit derefroidissement par un concessionnaire Yamaha.
17. Remettre les caches et le porte-bagages
avant en place.FBU23660Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Augmenter la fré-
quence du nettoyage si le véhicule est utilisé dans
des endroits très poussiéreux ou humides.N.B.:Un tube de vidange équipe le fond du boîtier de fil-
tre à air. Si de la poussière et/ou de l’eau se sont
accumulées dans ce tube, le vider et nettoyer l’élé-ment ainsi que le boîtier du filtre à air.
U23D60F0.book Page 32 Friday, March 16, 2007 9:29 AM

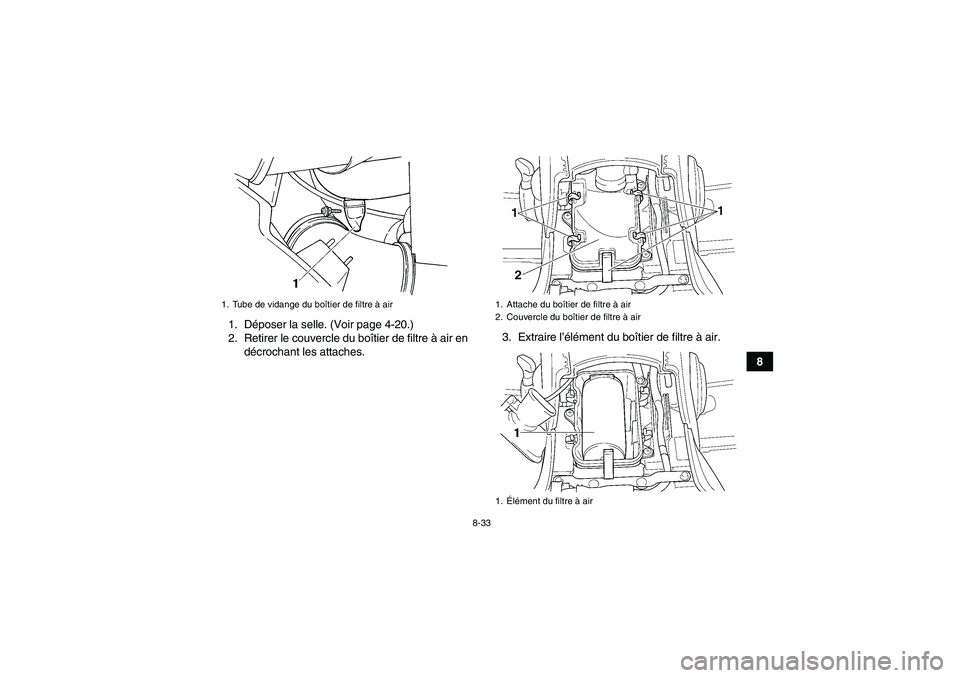

8-33
8 1. Déposer la selle. (Voir page 4-20.)
2. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.3. Extraire l’élément du boîtier de filtre à air.
1. Tube de vidange du boîtier de filtre à air
1. Attache du boîtier de filtre à air
2. Couvercle du boîtier de filtre à air
1.Élément du filtre à air
U23D60F0.book Page 33 Friday, March 16, 2007 9:29 AM

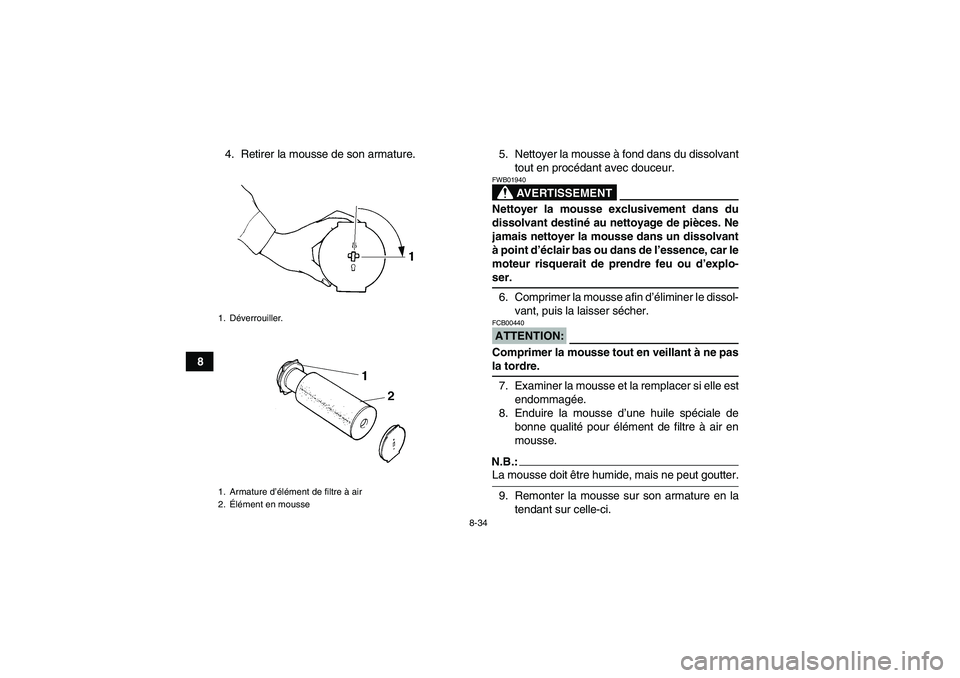

8-34
84. Retirer la mousse de son armature. 5. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT
FWB01940Nettoyer la mousse exclusivement dans du
dissolvant destiné au nettoyage de pièces. Ne
jamais nettoyer la mousse dans un dissolvant
à point d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’explo-ser.
6. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher.ATTENTION:FCB00440Comprimer la mousse tout en veillant à ne pasla tordre.
7. Examiner la mousse et la remplacer si elle est
endommagée.
8. Enduire la mousse d’une huile spéciale de
bonne qualité pour élément de filtre à air en
mousse.N.B.:La mousse doit être humide, mais ne peut goutter.
9. Remonter la mousse sur son armature en la
tendant sur celle-ci.
1. Déverrouiller.
1. Armature d’élément de filtre à air
2.Élément en mousseU23D60F0.book Page 34 Friday, March 16, 2007 9:29 AM

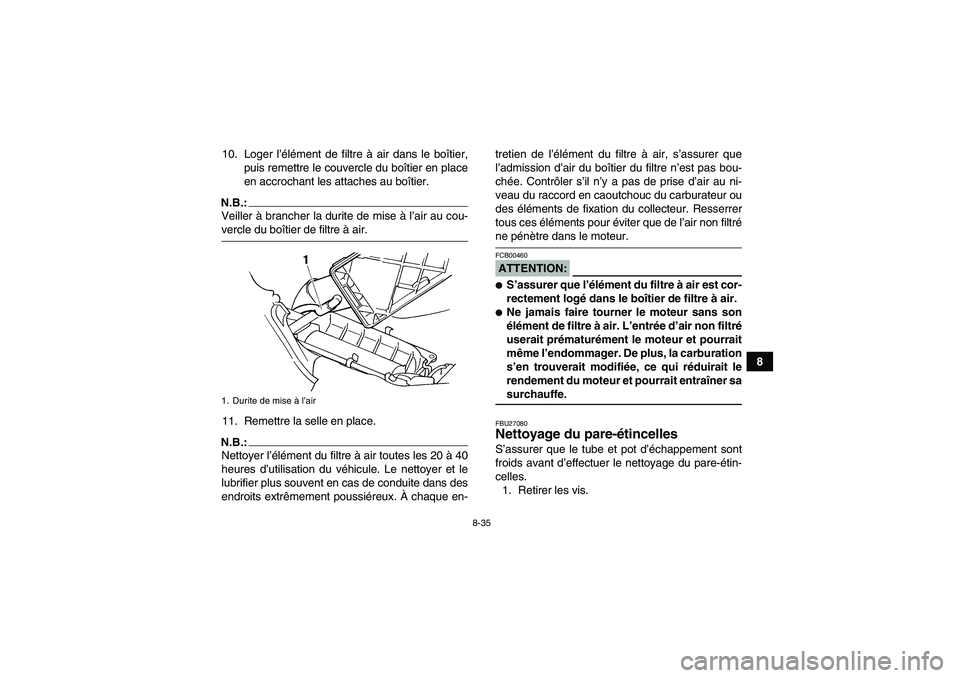

8-35
8 10. Loger l’élément de filtre à air dans le boîtier,
puis remettre le couvercle du boîtier en place
en accrochant les attaches au boîtier.
N.B.:Veiller à brancher la durite de mise à l’air au cou-vercle du boîtier de filtre à air.
11. Remettre la selle en place.N.B.:Nettoyer l’élément du filtre à air toutes les 20 à 40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du carburateur ou
des éléments de fixation du collecteur. Resserrer
tous ces éléments pour éviter que de l’air non filtré
ne pénètre dans le moteur.ATTENTION:FCB00460
S’assurer que l’élément du filtre à air est cor-
rectement logé dans le boîtier de filtre à air.
Ne jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non filtré
userait prématurément le moteur et pourrait
même l’endommager. De plus, la carburation
s’en trouverait modifiée, ce qui réduirait le
rendement du moteur et pourrait entraîner sasurchauffe.FBU27080Nettoyage du pare-étincelles S’assurer que le tube et pot d’échappement sont
froids avant d’effectuer le nettoyage du pare-étin-
celles.
1. Retirer les vis.
1. Durite de mise à l’airU23D60F0.book Page 35 Friday, March 16, 2007 9:29 AM

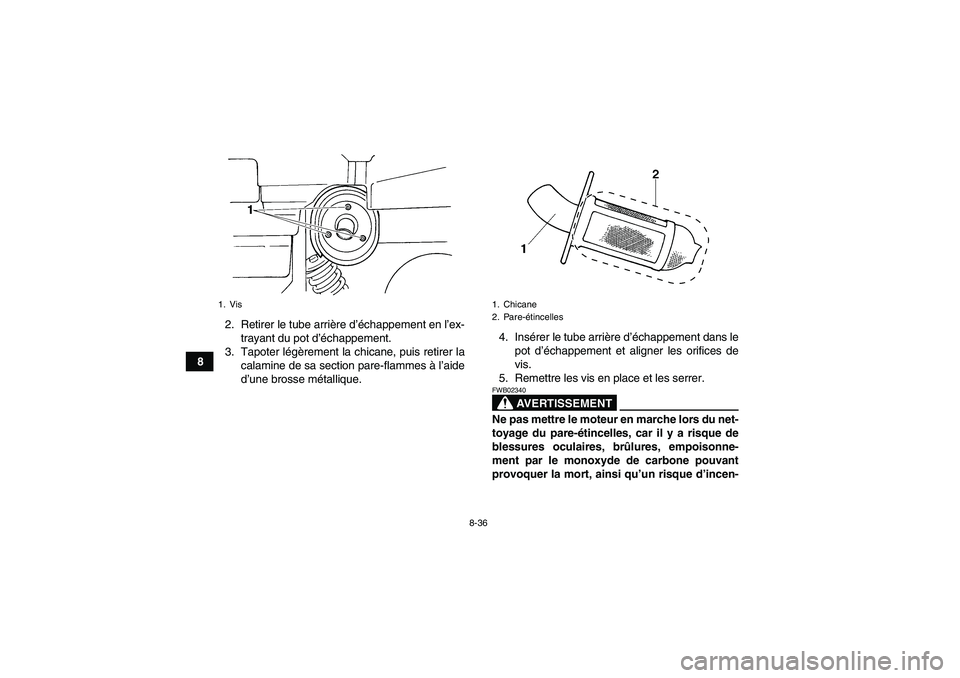

8-36
82. Retirer le tube arrière d’échappement en l’ex-
trayant du pot d’échappement.
3. Tapoter légèrement la chicane, puis retirer la
calamine de sa section pare-flammes à l’aide
d’une brosse métallique.4. Insérer le tube arrière d’échappement dans le
pot d’échappement et aligner les orifices de
vis.
5. Remettre les vis en place et les serrer.
AVERTISSEMENT
FWB02340Ne pas mettre le moteur en marche lors du net-
toyage du pare-étincelles, car il y a risque de
blessures oculaires, brûlures, empoisonne-
ment par le monoxyde de carbone pouvant
provoquer la mort, ainsi qu’un risque d’incen-
1. Vis
1. Chicane
2. Pare-étincelles
U23D60F0.book Page 36 Friday, March 16, 2007 9:29 AM

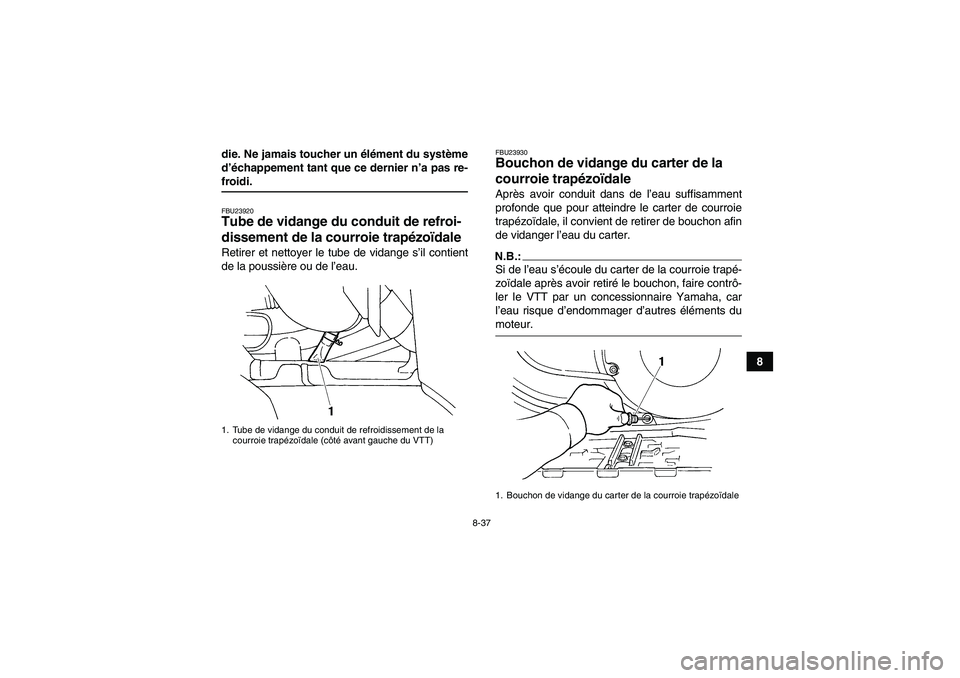

8-37
8 die. Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas re-
froidi.FBU23920Tube de vidange du conduit de refroi-
dissement de la courroie trapézoïdale Retirer et nettoyer le tube de vidange s’il contient
de la poussière ou de l’eau.
FBU23930Bouchon de vidange du carter de la
courroie trapézoïdale Après avoir conduit dans de l’eau suffisamment
profonde que pour atteindre le carter de courroie
trapézoïdale, il convient de retirer de bouchon afin
de vidanger l’eau du carter.N.B.:Si de l’eau s’écoule du carter de la courroie trapé-
zoïdale après avoir retiré le bouchon, faire contrô-
ler le VTT par un concessionnaire Yamaha, car
l’eau risque d’endommager d’autres éléments dumoteur.
1. Tube de vidange du conduit de refroidissement de la
courroie trapézoïdale (côté avant gauche du VTT)
1. Bouchon de vidange du carter de la courroie trapézoïdale
U23D60F0.book Page 37 Friday, March 16, 2007 9:29 AM

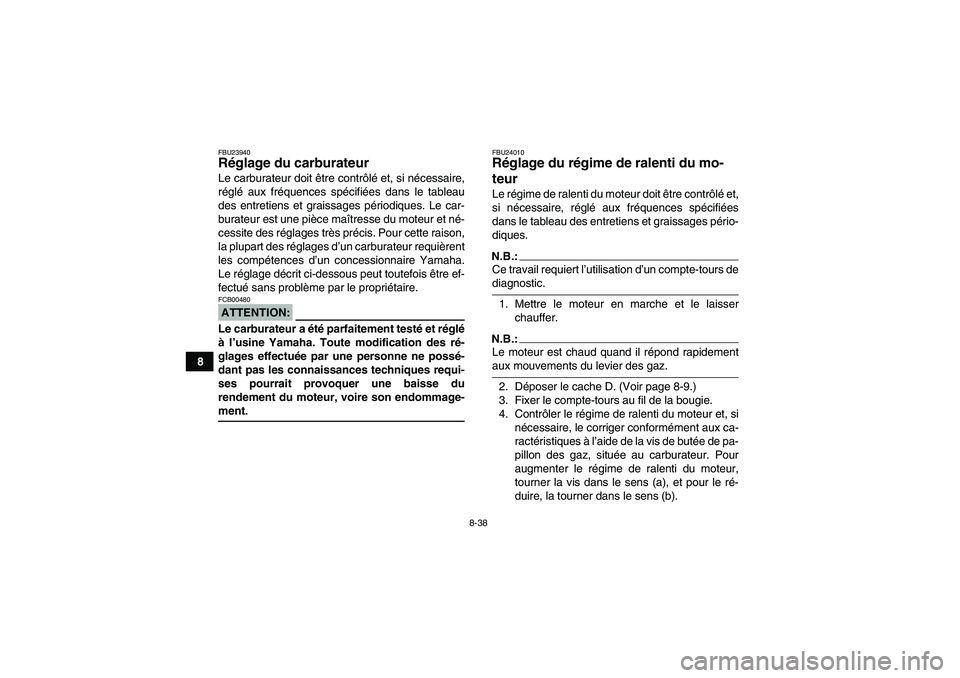

8-38
8
FBU23940Réglage du carburateur Le carburateur doit être contrôlé et, si nécessaire,
réglé aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Le car-
burateur est une pièce maîtresse du moteur et né-
cessite des réglages très précis. Pour cette raison,
la plupart des réglages d’un carburateur requièrent
les compétences d’un concessionnaire Yamaha.
Le réglage décrit ci-dessous peut toutefois être ef-
fectué sans problème par le propriétaire.ATTENTION:FCB00480Le carburateur a été parfaitement testé et réglé
à l’usine Yamaha. Toute modification des ré-
glages effectuée par une personne ne possé-
dant pas les connaissances techniques requi-
ses pourrait provoquer une baisse du
rendement du moteur, voire son endommage-ment.
FBU24010Réglage du régime de ralenti du mo-
teur Le régime de ralenti du moteur doit être contrôlé et,
si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.N.B.:Ce travail requiert l’utilisation d’un compte-tours dediagnostic.
1. Mettre le moteur en marche et le laisser
chauffer.N.B.:Le moteur est chaud quand il répond rapidementaux mouvements du levier des gaz.
2. Déposer le cache D. (Voir page 8-9.)
3. Fixer le compte-tours au fil de la bougie.
4. Contrôler le régime de ralenti du moteur et, si
nécessaire, le corriger conformément aux ca-
ractéristiques à l’aide de la vis de butée de pa-
pillon des gaz, située au carburateur. Pour
augmenter le régime de ralenti du moteur,
tourner la vis dans le sens (a), et pour le ré-
duire, la tourner dans le sens (b).
