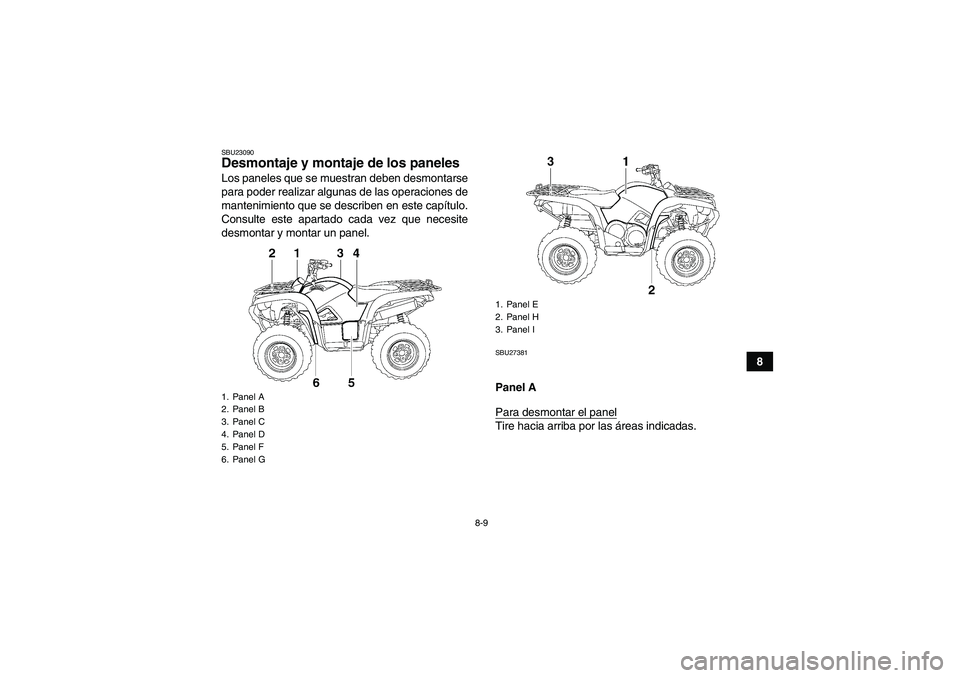

SBU23090Desmontaje y montaje de los paneles Los paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU27381Panel A
Para desmontar el panelTire hacia arriba por las áreas indicadas.
1. Panel A
2. Panel B
3. Panel C
4. Panel D
5. Panel F
6. Panel G
1. Panel E
2. Panel H
3. Panel I
U3B460S0.book Page 9 Friday, May 12, 2006 2:53 PM
Page 102 of 178
8-10

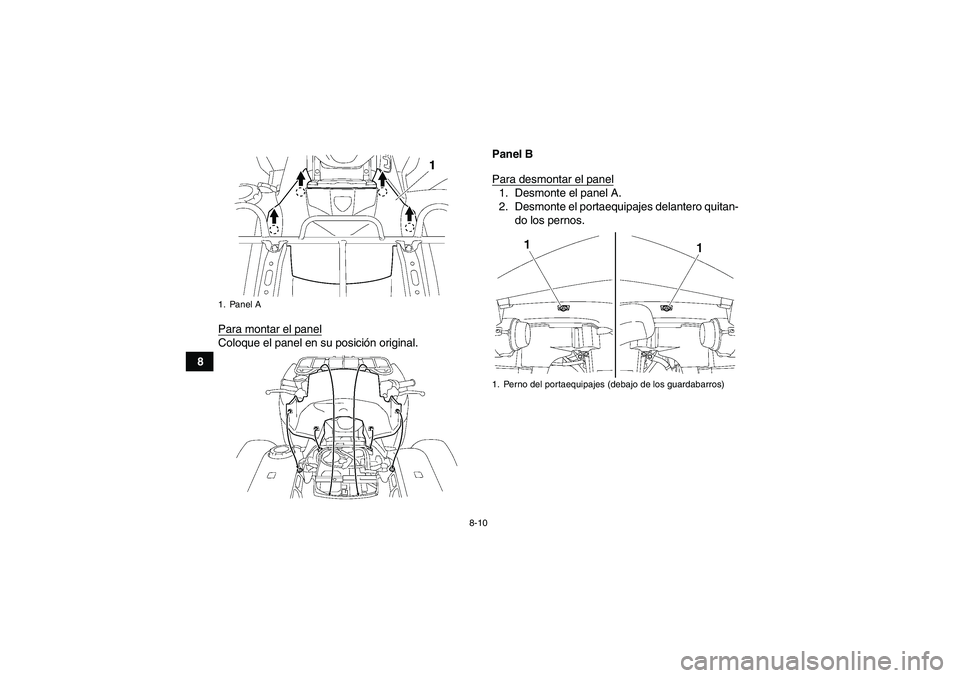

8Para montar el panel
Coloque el panel en su posición original.Panel B
Para desmontar el panel
1. Desmonte el panel A.
2. Desmonte el portaequipajes delantero quitan-
do los pernos.
1. Panel A
1. Perno del portaequipajes (debajo de los guardabarros)
U3B460S0.book Page 10 Friday, May 12, 2006 2:53 PM
Page 103 of 178
8-11

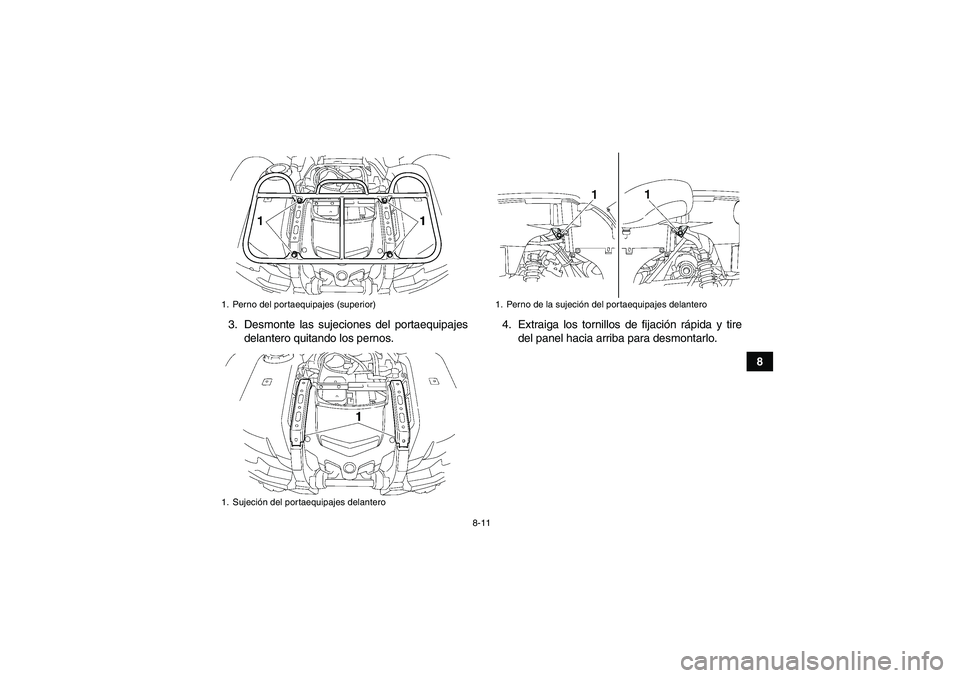

8 3. Desmonte las sujeciones del portaequipajes
delantero quitando los pernos.4. Extraiga los tornillos de fijación rápida y tire
del panel hacia arriba para desmontarlo.
1. Perno del portaequipajes (superior)
1. Sujeción del portaequipajes delantero
1. Perno de la sujeción del portaequipajes delantero
U3B460S0.book Page 11 Friday, May 12, 2006 2:53 PM
Page 104 of 178
8-12

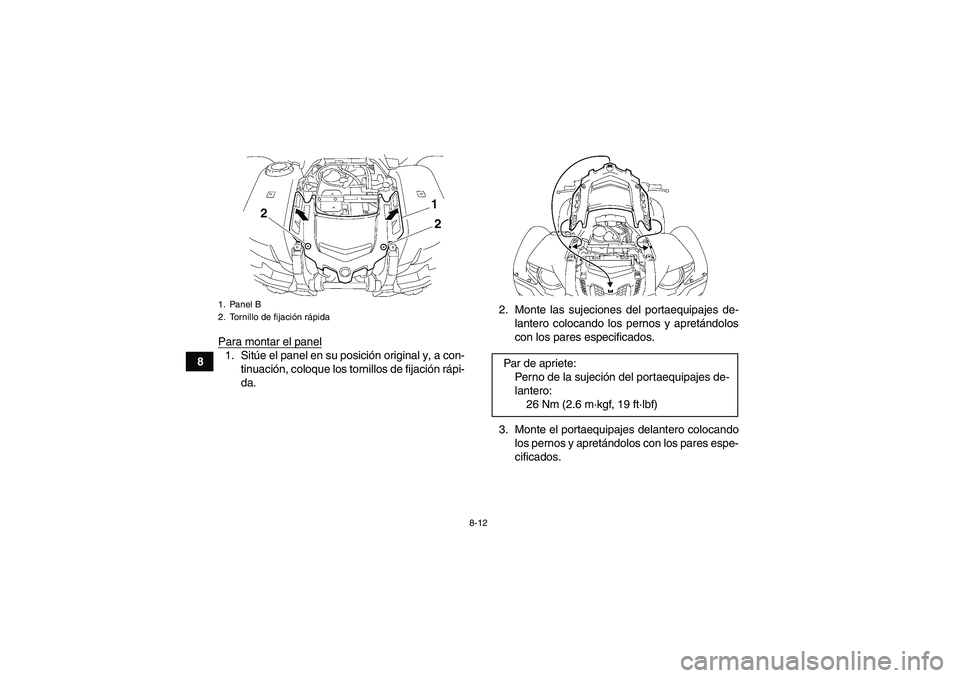

8Para montar el panel
1. Sitúe el panel en su posición original y, a con-
tinuación, coloque los tornillos de fijación rápi-
da.2. Monte las sujeciones del portaequipajes de-
lantero colocando los pernos y apretándolos
con los pares especificados.
3. Monte el portaequipajes delantero colocando
los pernos y apretándolos con los pares espe-
cificados.1. Panel B
2. Tornillo de fijación rápida
Par de apriete:
Perno de la sujeción del portaequipajes de-
lantero:
26 Nm (2.6 m·kgf, 19 ft·lbf)
U3B460S0.book Page 12 Friday, May 12, 2006 2:53 PM
Page 105 of 178
8-13
8 4. Monte el panel A.

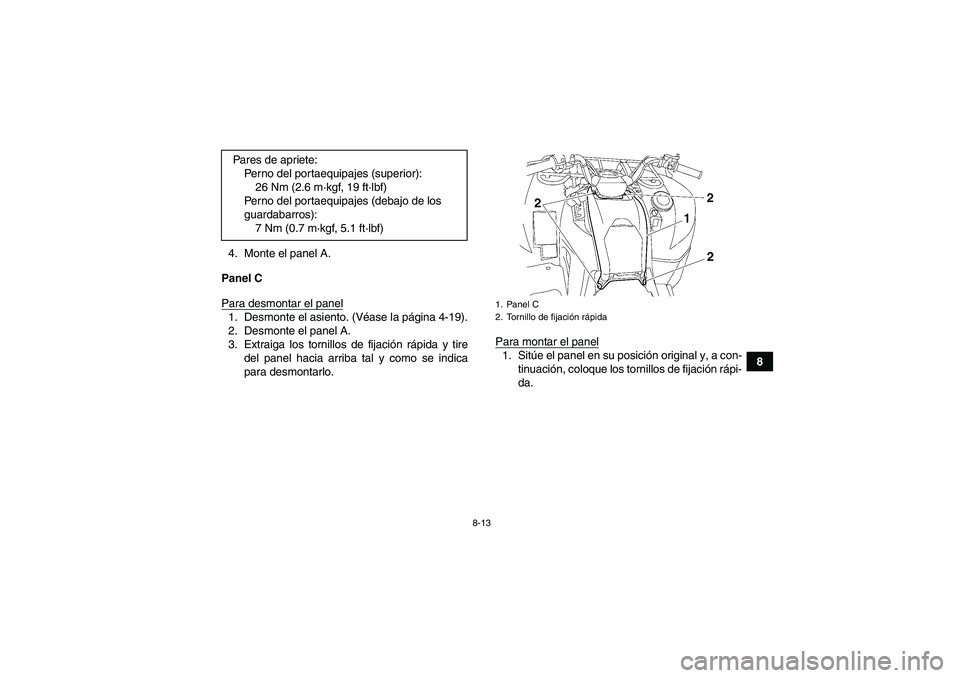

Panel C
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-19).
2. Desmonte el panel A.
3. Extraiga los tornillos de fijación rápida y tire
del panel hacia arriba tal y como se indica
para desmontarlo.Para montar el panel
1. Sitúe el panel en su posición original y, a con-
tinuación, coloque los tornillos de fijación rápi-
da. Pares de apriete:
Perno del portaequipajes (superior):
26 Nm (2.6 m·kgf, 19 ft·lbf)
Perno del portaequipajes (debajo de los
guardabarros):
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Panel C
2. Tornillo de fijación rápida
U3B460S0.book Page 13 Friday, May 12, 2006 2:53 PM
Page 106 of 178
8-14
82. Monte el panel A.
3. Monte el asiento.

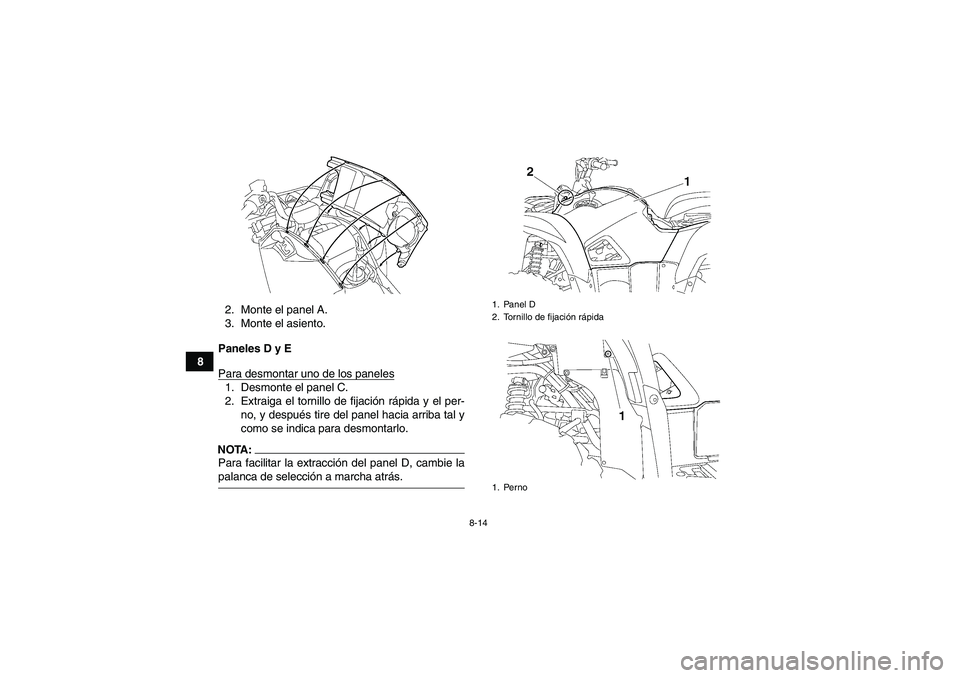

Paneles D y E
Para desmontar uno de los paneles
1. Desmonte el panel C.
2. Extraiga el tornillo de fijación rápida y el per-
no, y después tire del panel hacia arriba tal y
como se indica para desmontarlo.NOTA:Para facilitar la extracción del panel D, cambie lapalanca de selección a marcha atrás.
1. Panel D
2. Tornillo de fijación rápida
1. Perno
U3B460S0.book Page 14 Friday, May 12, 2006 2:53 PM
Page 107 of 178
8-15

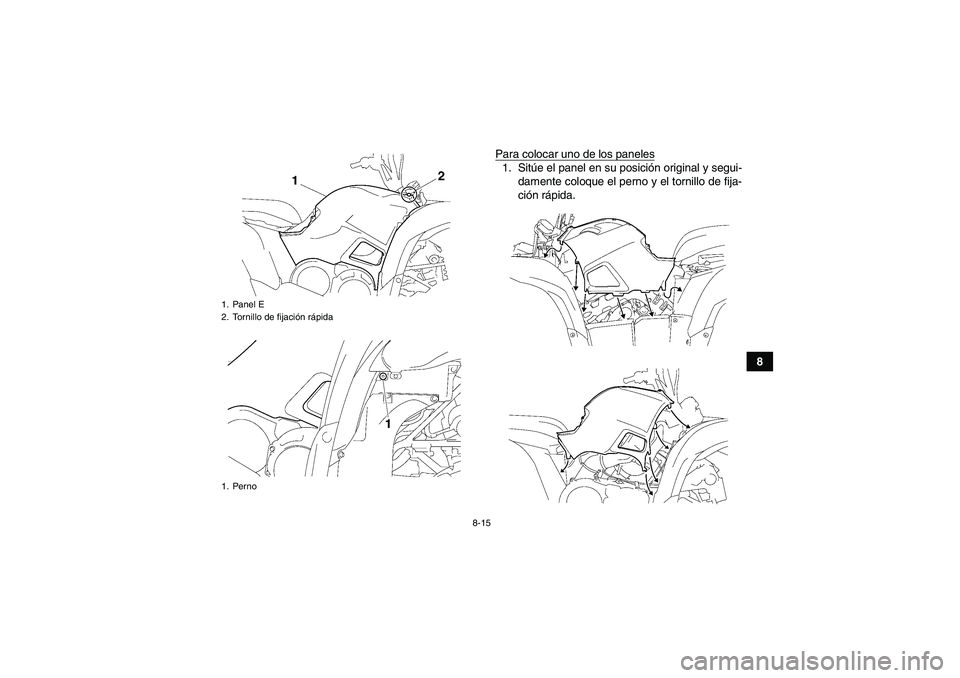

8 Para colocar uno de los paneles
1. Sitúe el panel en su posición original y segui-
damente coloque el perno y el tornillo de fija-
ción rápida.
1. Panel E
2. Tornillo de fijación rápida
1. PernoU3B460S0.book Page 15 Friday, May 12, 2006 2:53 PM
Page 108 of 178
8-16
82. Monte el panel C.

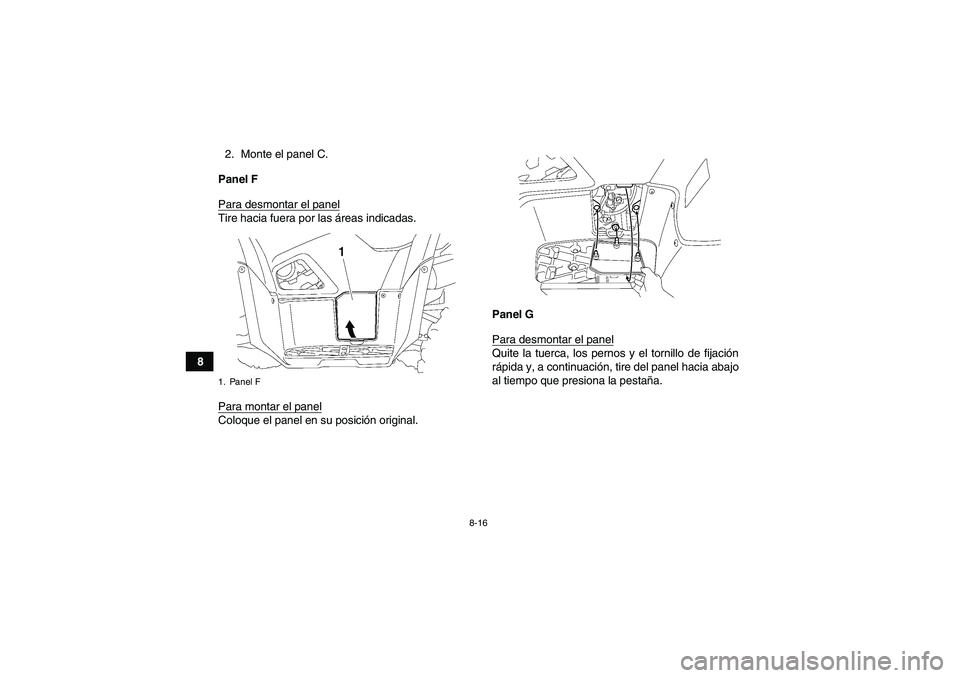

Panel F
Para desmontar el panel
Tire hacia fuera por las áreas indicadas.
Para montar el panelColoque el panel en su posición original.Panel G
Para desmontar el panel
Quite la tuerca, los pernos y el tornillo de fijación
rápida y, a continuación, tire del panel hacia abajo
al tiempo que presiona la pestaña.
1. Panel FU3B460S0.book Page 16 Friday, May 12, 2006 2:53 PM
Page 109 of 178
8-17
8

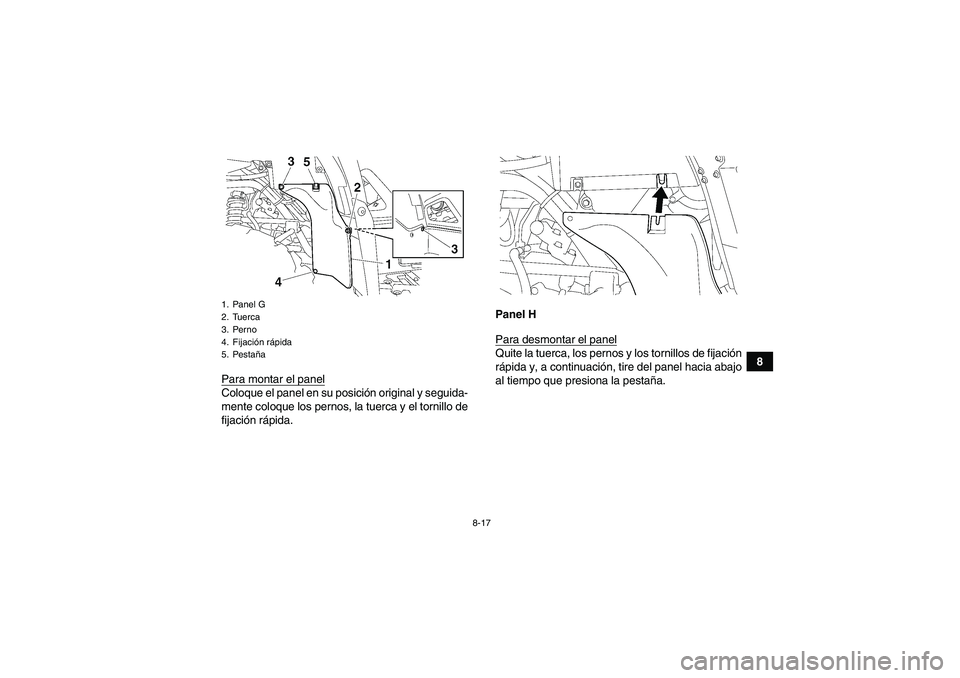

Para montar el panel
Coloque el panel en su posición original y seguida-
mente coloque los pernos, la tuerca y el tornillo de
fijación rápida.Panel H
Para desmontar el panel
Quite la tuerca, los pernos y los tornillos de fijación
rápida y, a continuación, tire del panel hacia abajo
al tiempo que presiona la pestaña.
1. Panel G
2. Tuerca
3. Perno
4. Fijación rápida
5. PestañaU3B460S0.book Page 17 Friday, May 12, 2006 2:53 PM
Page 110 of 178
8-18
8

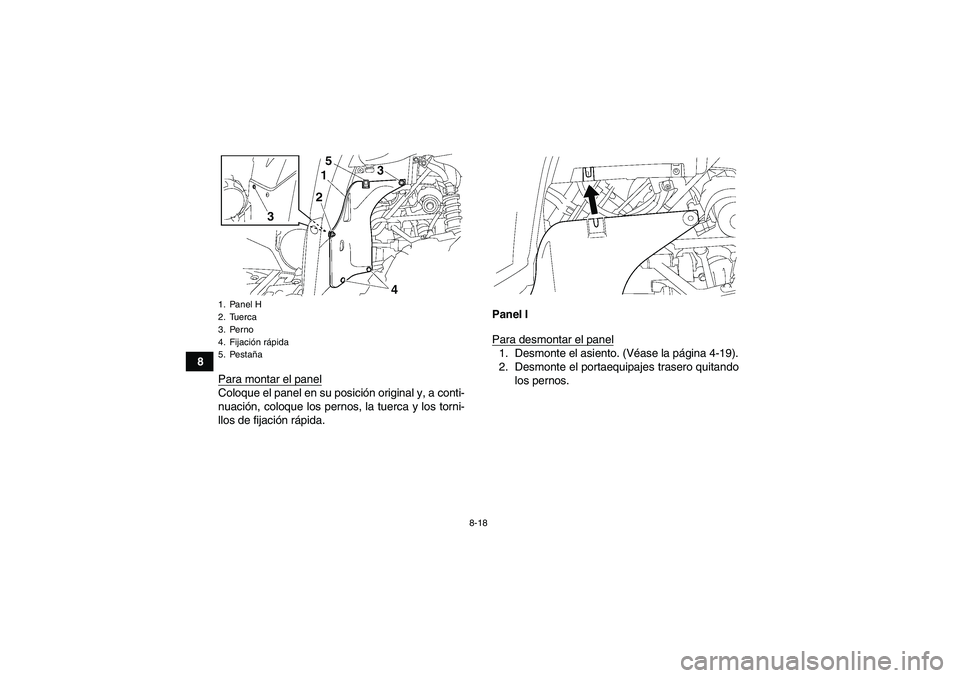

Para montar el panel
Coloque el panel en su posición original y, a conti-
nuación, coloque los pernos, la tuerca y los torni-
llos de fijación rápida.Panel I
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-19).
2. Desmonte el portaequipajes trasero quitando
los pernos.
1. Panel H
2. Tuerca
3. Perno
4. Fijación rápida
5. PestañaU3B460S0.book Page 18 Friday, May 12, 2006 2:53 PM
