8-39

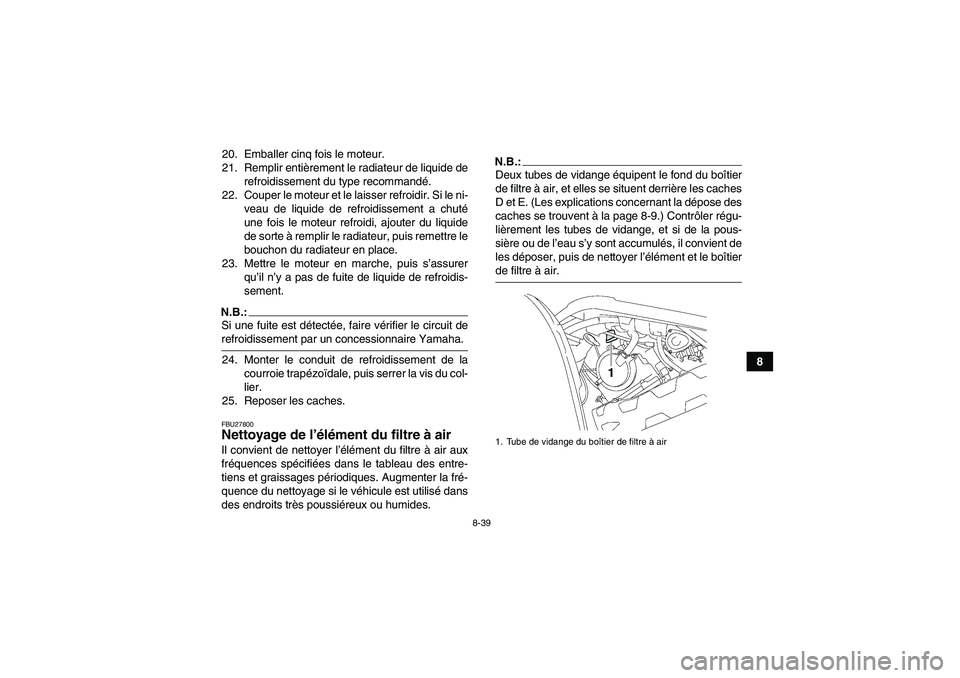

8 20. Emballer cinq fois le moteur.
21. Remplir entièrement le radiateur de liquide de
refroidissement du type recommandé.
22. Couper le moteur et le laisser refroidir. Si le ni-
veau de liquide de refroidissement a chuté
une fois le moteur refroidi, ajouter du liquide
de sorte à remplir le radiateur, puis remettre le
bouchon du radiateur en place.
23. Mettre le moteur en marche, puis s’assurer
qu’il n’y a pas de fuite de liquide de refroidis-
sement.
N.B.:Si une fuite est détectée, faire vérifier le circuit derefroidissement par un concessionnaire Yamaha.
24. Monter le conduit de refroidissement de la
courroie trapézoïdale, puis serrer la vis du col-
lier.
25. Reposer les caches.FBU27800Nettoyage de l’élément du filtre à air Il convient de nettoyer l’élément du filtre à air aux
fréquences spécifiées dans le tableau des entre-
tiens et graissages périodiques. Augmenter la fré-
quence du nettoyage si le véhicule est utilisé dans
des endroits très poussiéreux ou humides.
N.B.:Deux tubes de vidange équipent le fond du boîtier
de filtre à air, et elles se situent derrière les caches
D et E. (Les explications concernant la dépose des
caches se trouvent à la page 8-9.) Contrôler régu-
lièrement les tubes de vidange, et si de la pous-
sière ou de l’eau s’y sont accumulés, il convient de
les déposer, puis de nettoyer l’élément et le boîtierde filtre à air.1. Tube de vidange du boîtier de filtre à air
U3B460F0.book Page 39 Friday, May 12, 2006 2:52 PM

8-40

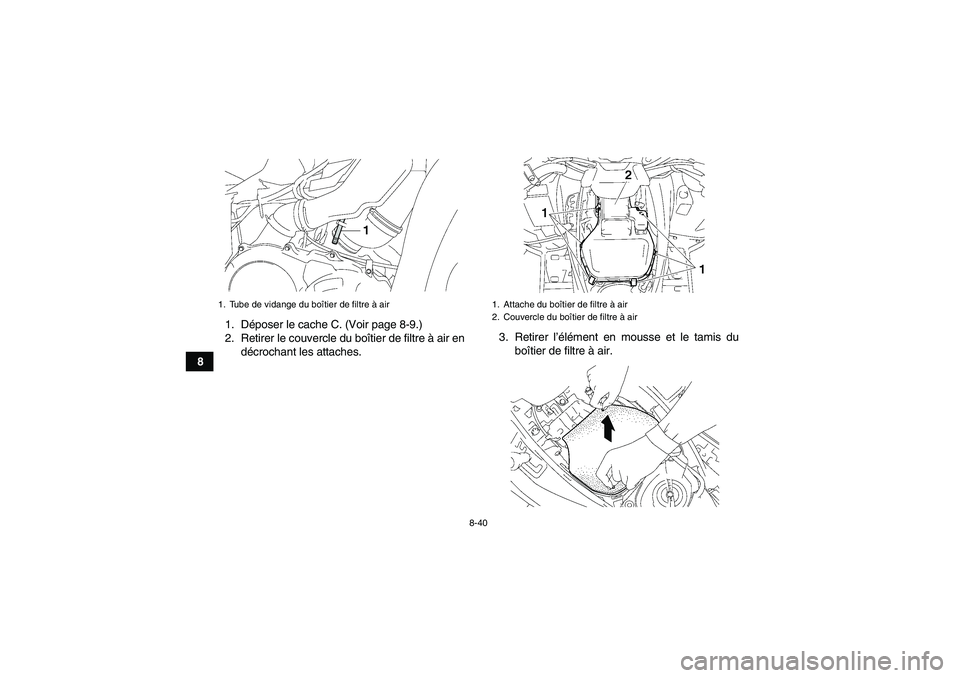

81. Déposer le cache C. (Voir page 8-9.)
2. Retirer le couvercle du boîtier de filtre à air en
décrochant les attaches.3. Retirer l’élément en mousse et le tamis du
boîtier de filtre à air.
1. Tube de vidange du boîtier de filtre à air
1. Attache du boîtier de filtre à air
2. Couvercle du boîtier de filtre à air
U3B460F0.book Page 40 Friday, May 12, 2006 2:52 PM

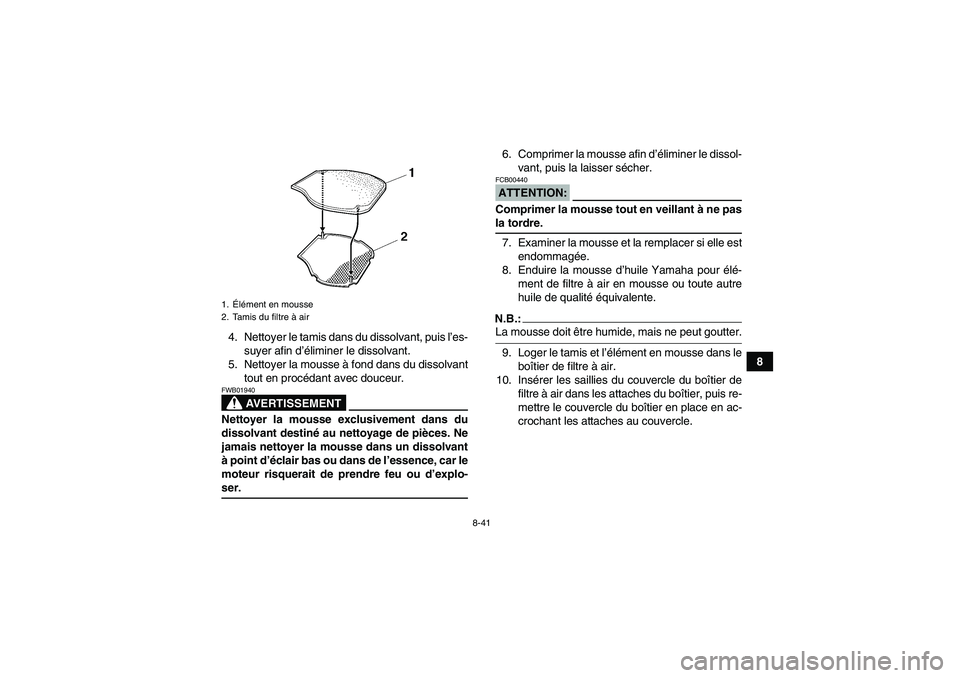

8-41
8 4. Nettoyer le tamis dans du dissolvant, puis l’es-
suyer afin d’éliminer le dissolvant.
5. Nettoyer la mousse à fond dans du dissolvant
tout en procédant avec douceur.
AVERTISSEMENT
FWB01940Nettoyer la mousse exclusivement dans du
dissolvant destiné au nettoyage de pièces. Ne
jamais nettoyer la mousse dans un dissolvant
à point d’éclair bas ou dans de l’essence, car le
moteur risquerait de prendre feu ou d’explo-ser.6. Comprimer la mousse afin d’éliminer le dissol-
vant, puis la laisser sécher.
ATTENTION:FCB00440Comprimer la mousse tout en veillant à ne pasla tordre.
7. Examiner la mousse et la remplacer si elle est
endommagée.
8. Enduire la mousse d’huile Yamaha pour élé-
ment de filtre à air en mousse ou toute autre
huile de qualité équivalente.N.B.:La mousse doit être humide, mais ne peut goutter.
9. Loger le tamis et l’élément en mousse dans le
boîtier de filtre à air.
10. Insérer les saillies du couvercle du boîtier de
filtre à air dans les attaches du boîtier, puis re-
mettre le couvercle du boîtier en place en ac-
crochant les attaches au couvercle.
1.Élément en mousse
2. Tamis du filtre à airU3B460F0.book Page 41 Friday, May 12, 2006 2:52 PM

8-42

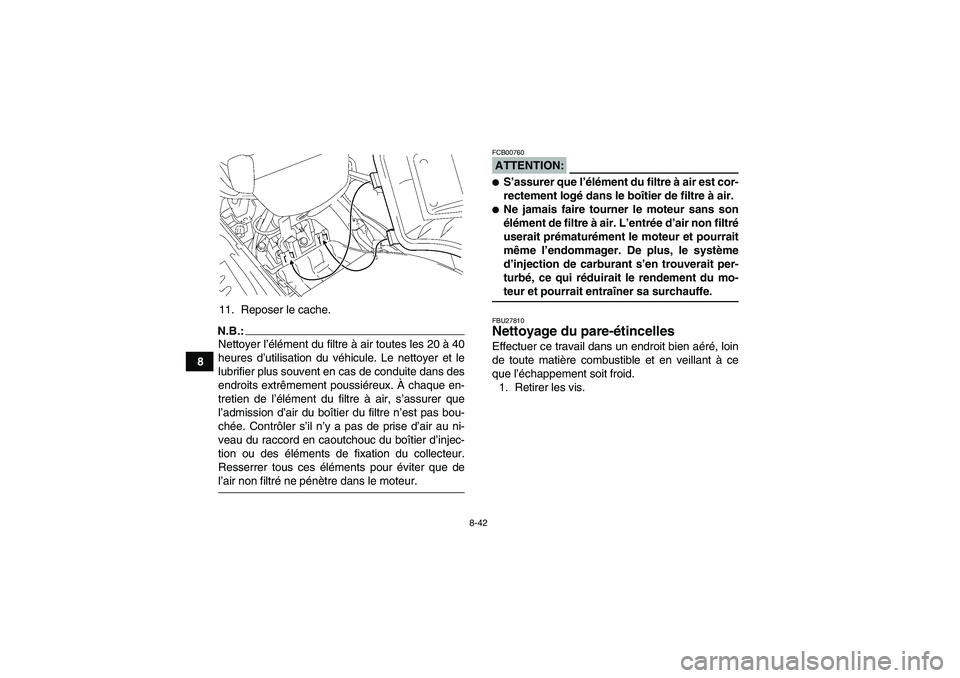

811. Reposer le cache.
N.B.:Nettoyer l’élément du filtre à air toutes les 20 à 40
heures d’utilisation du véhicule. Le nettoyer et le
lubrifier plus souvent en cas de conduite dans des
endroits extrêmement poussiéreux. À chaque en-
tretien de l’élément du filtre à air, s’assurer que
l’admission d’air du boîtier du filtre n’est pas bou-
chée. Contrôler s’il n’y a pas de prise d’air au ni-
veau du raccord en caoutchouc du boîtier d’injec-
tion ou des éléments de fixation du collecteur.
Resserrer tous ces éléments pour éviter que del’air non filtré ne pénètre dans le moteur.
ATTENTION:FCB00760
S’assurer que l’élément du filtre à air est cor-
rectement logé dans le boîtier de filtre à air.
Ne jamais faire tourner le moteur sans son
élément de filtre à air. L’entrée d’air non filtré
userait prématurément le moteur et pourrait
même l’endommager. De plus, le système
d’injection de carburant s’en trouverait per-
turbé, ce qui réduirait le rendement du mo-teur et pourrait entraîner sa surchauffe.FBU27810Nettoyage du pare-étincelles Effectuer ce travail dans un endroit bien aéré, loin
de toute matière combustible et en veillant à ce
que l’échappement soit froid.
1. Retirer les vis.
U3B460F0.book Page 42 Friday, May 12, 2006 2:52 PM

8-43

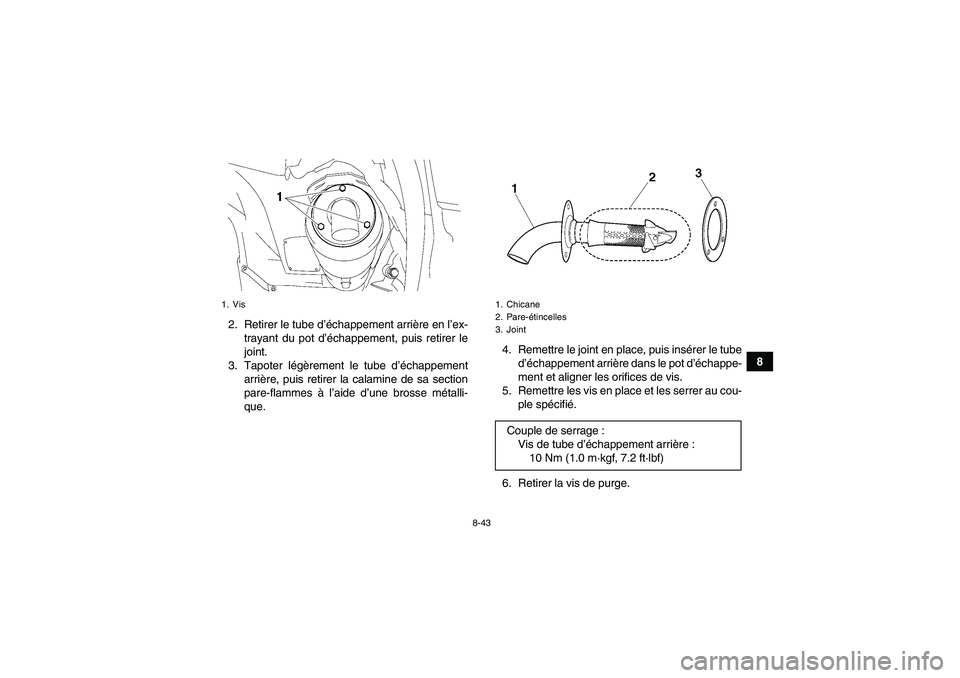

8 2. Retirer le tube d’échappement arrière en l’ex-
trayant du pot d’échappement, puis retirer le
joint.
3. Tapoter légèrement le tube d’échappement
arrière, puis retirer la calamine de sa section
pare-flammes à l’aide d’une brosse métalli-
que.4. Remettre le joint en place, puis insérer le tube
d’échappement arrière dans le pot d’échappe-
ment et aligner les orifices de vis.
5. Remettre les vis en place et les serrer au cou-
ple spécifié.
6. Retirer la vis de purge.
1. Vis
1. Chicane
2. Pare-étincelles
3. JointCouple de serrage :
Vis de tube d’échappement arrière :
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
U3B460F0.book Page 43 Friday, May 12, 2006 2:52 PM

8-44

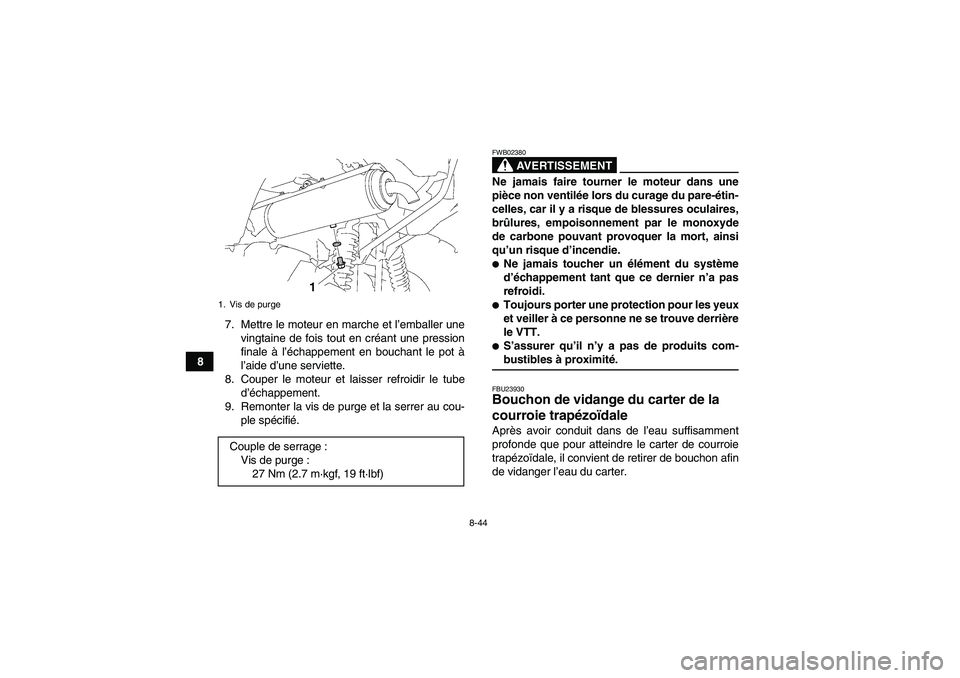

87. Mettre le moteur en marche et l’emballer une
vingtaine de fois tout en créant une pression
finale à l’échappement en bouchant le pot à
l’aide d’une serviette.
8. Couper le moteur et laisser refroidir le tube
d’échappement.
9. Remonter la vis de purge et la serrer au cou-
ple spécifié.
AVERTISSEMENT
FWB02380Ne jamais faire tourner le moteur dans une
pièce non ventilée lors du curage du pare-étin-
celles, car il y a risque de blessures oculaires,
brûlures, empoisonnement par le monoxyde
de carbone pouvant provoquer la mort, ainsi
qu’un risque d’incendie.
Ne jamais toucher un élément du système
d’échappement tant que ce dernier n’a pas
refroidi.
Toujours porter une protection pour les yeux
et veiller à ce personne ne se trouve derrière
le VTT.
S’assurer qu’il n’y a pas de produits com-bustibles à proximité.FBU23930Bouchon de vidange du carter de la
courroie trapézoïdale Après avoir conduit dans de l’eau suffisamment
profonde que pour atteindre le carter de courroie
trapézoïdale, il convient de retirer de bouchon afin
de vidanger l’eau du carter.
1. Vis de purgeCouple de serrage :
Vis de purge :
27 Nm (2.7 m·kgf, 19 ft·lbf)
U3B460F0.book Page 44 Friday, May 12, 2006 2:52 PM

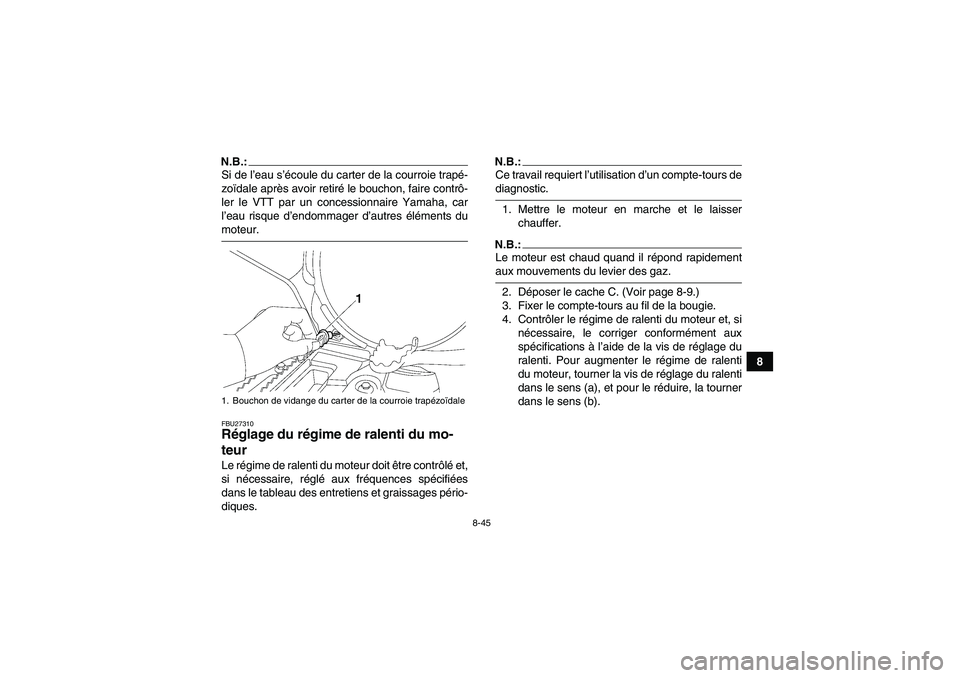

8-45
8
N.B.:Si de l’eau s’écoule du carter de la courroie trapé-
zoïdale après avoir retiré le bouchon, faire contrô-
ler le VTT par un concessionnaire Yamaha, car
l’eau risque d’endommager d’autres éléments dumoteur.FBU27310Réglage du régime de ralenti du mo-
teur Le régime de ralenti du moteur doit être contrôlé et,
si nécessaire, réglé aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
N.B.:Ce travail requiert l’utilisation d’un compte-tours dediagnostic.
1. Mettre le moteur en marche et le laisser
chauffer.N.B.:Le moteur est chaud quand il répond rapidementaux mouvements du levier des gaz.
2. Déposer le cache C. (Voir page 8-9.)
3. Fixer le compte-tours au fil de la bougie.
4. Contrôler le régime de ralenti du moteur et, si
nécessaire, le corriger conformément aux
spécifications à l’aide de la vis de réglage du
ralenti. Pour augmenter le régime de ralenti
du moteur, tourner la vis de réglage du ralenti
dans le sens (a), et pour le réduire, la tourner
dans le sens (b).
1. Bouchon de vidange du carter de la courroie trapézoïdaleU3B460F0.book Page 45 Friday, May 12, 2006 2:52 PM

8-46
8

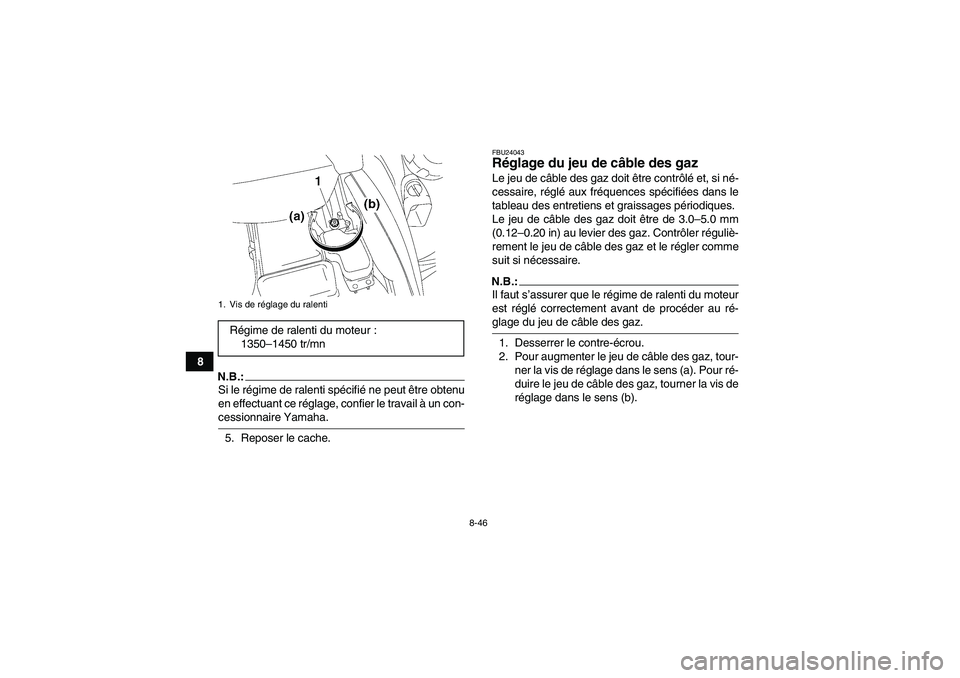

N.B.:Si le régime de ralenti spécifié ne peut être obtenu
en effectuant ce réglage, confier le travail à un con-cessionnaire Yamaha.
5. Reposer le cache.
FBU24043Réglage du jeu de câble des gaz Le jeu de câble des gaz doit être contrôlé et, si né-
cessaire, réglé aux fréquences spécifiées dans le
tableau des entretiens et graissages périodiques.
Le jeu de câble des gaz doit être de 3.0–5.0 mm
(0.12–0.20 in) au levier des gaz. Contrôler réguliè-
rement le jeu de câble des gaz et le régler comme
suit si nécessaire.N.B.:Il faut s’assurer que le régime de ralenti du moteur
est réglé correctement avant de procéder au ré-glage du jeu de câble des gaz.
1. Desserrer le contre-écrou.
2. Pour augmenter le jeu de câble des gaz, tour-
ner la vis de réglage dans le sens (a). Pour ré-
duire le jeu de câble des gaz, tourner la vis de
réglage dans le sens (b).
1. Vis de réglage du ralentiRégime de ralenti du moteur :
1350–1450 tr/mn
U3B460F0.book Page 46 Tuesday, May 16, 2006 4:40 PM

8-47

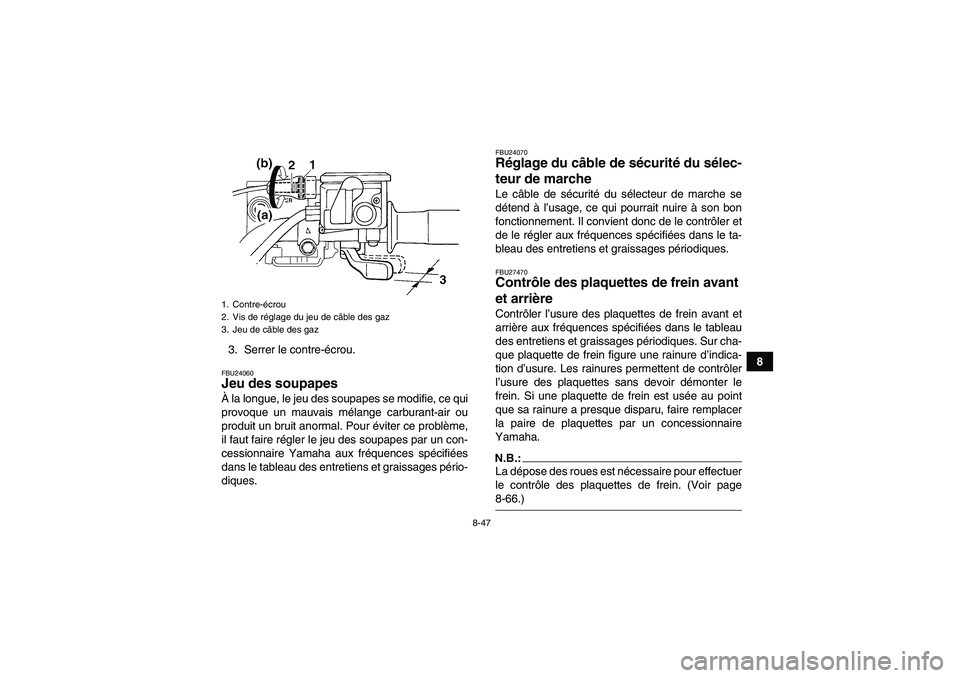

8 3. Serrer le contre-écrou.
FBU24060Jeu des soupapes À la longue, le jeu des soupapes se modifie, ce qui
provoque un mauvais mélange carburant-air ou
produit un bruit anormal. Pour éviter ce problème,
il faut faire régler le jeu des soupapes par un con-
cessionnaire Yamaha aux fréquences spécifiées
dans le tableau des entretiens et graissages pério-
diques.
FBU24070Réglage du câble de sécurité du sélec-
teur de marche Le câble de sécurité du sélecteur de marche se
détend à l’usage, ce qui pourrait nuire à son bon
fonctionnement. Il convient donc de le contrôler et
de le régler aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages périodiques.FBU27470Contrôle des plaquettes de frein avant
et arrière Contrôler l’usure des plaquettes de frein avant et
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Sur cha-
que plaquette de frein figure une rainure d’indica-
tion d’usure. Les rainures permettent de contrôler
l’usure des plaquettes sans devoir démonter le
frein. Si une plaquette de frein est usée au point
que sa rainure a presque disparu, faire remplacer
la paire de plaquettes par un concessionnaire
Yamaha.N.B.:La dépose des roues est nécessaire pour effectuer
le contrôle des plaquettes de frein. (Voir page8-66.)
1. Contre-écrou
2. Vis de réglage du jeu de câble des gaz
3. Jeu de câble des gazU3B460F0.book Page 47 Friday, May 12, 2006 2:52 PM

8-48

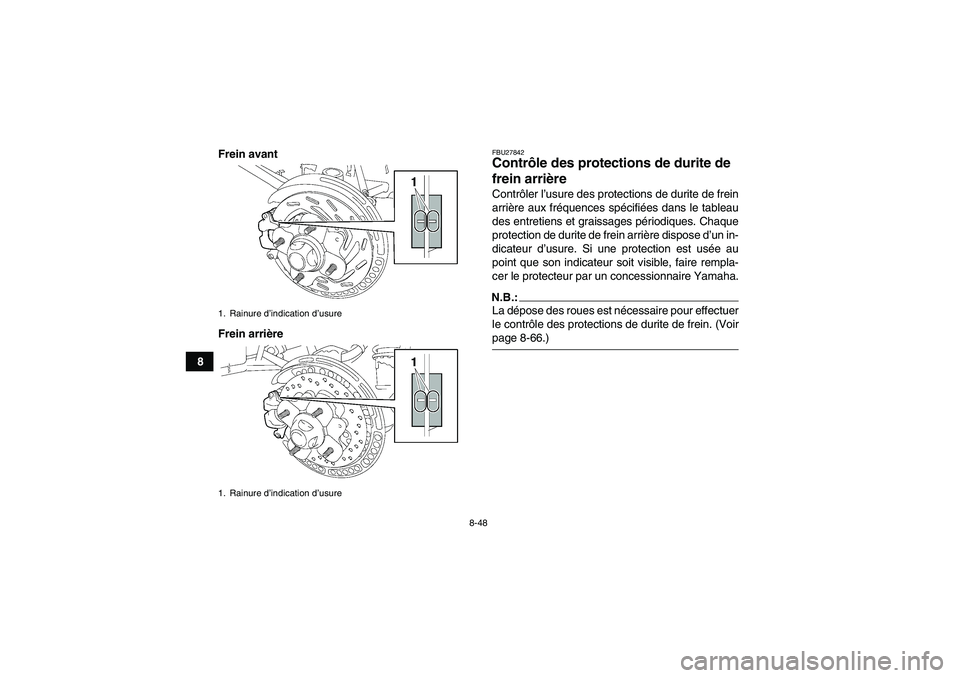

8Frein avant
Frein arrière
FBU27842Contrôle des protections de durite de
frein arrière Contrôler l’usure des protections de durite de frein
arrière aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques. Chaque
protection de durite de frein arrière dispose d’un in-
dicateur d’usure. Si une protection est usée au
point que son indicateur soit visible, faire rempla-
cer le protecteur par un concessionnaire Yamaha.N.B.:La dépose des roues est nécessaire pour effectuer
le contrôle des protections de durite de frein. (Voirpage 8-66.)
1. Rainure d’indication d’usure
