8-7
8

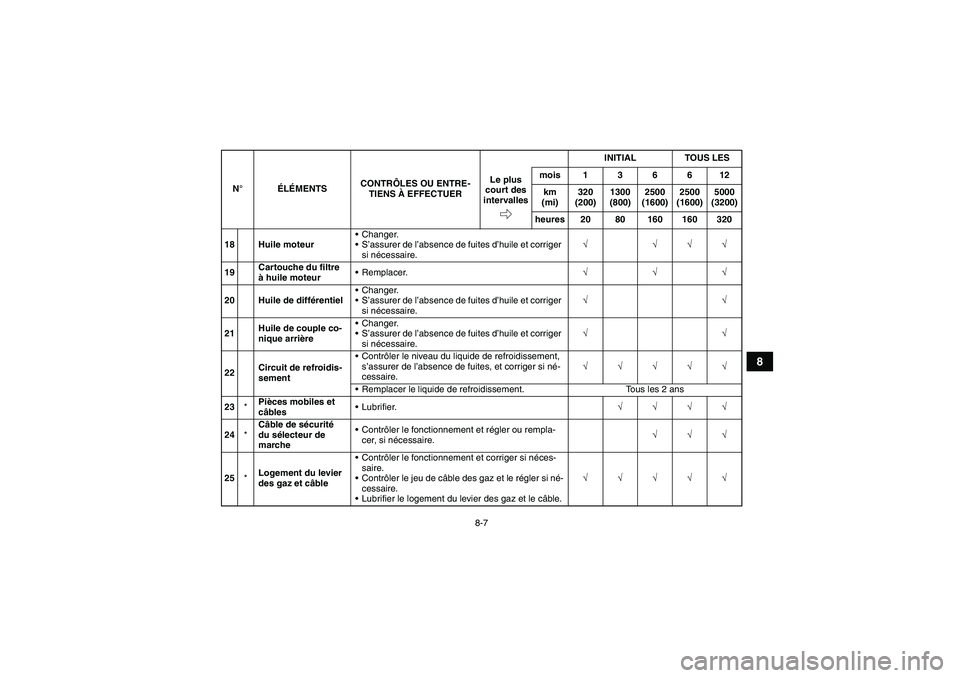

18 Huile moteurChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√ √√√
19Cartouche du filtre
à huile moteurRemplacer.√√√
20 Huile de différentielChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√√
21Huile de couple co-
nique arrièreChanger.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire.√√
22Circuit de refroidis-
sementContrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire.√√√√√
Remplacer le liquide de refroidissement. Tous les 2 ans
23*Pièces mobiles et
câblesLubrifier.√√√√
24*Câble de sécurité
du sélecteur de
marcheContrôler le fonctionnement et régler ou rempla-
cer, si nécessaire.√√√
25*Logement du levier
des gaz et câbleContrôler le fonctionnement et corriger si néces-
saire.
Contrôler le jeu de câble des gaz et le régler si né-
cessaire.
Lubrifier le logement du levier des gaz et le câble.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U3B462F0.book Page 7 Wednesday, March 21, 2007 9:50 AM

8-8
8

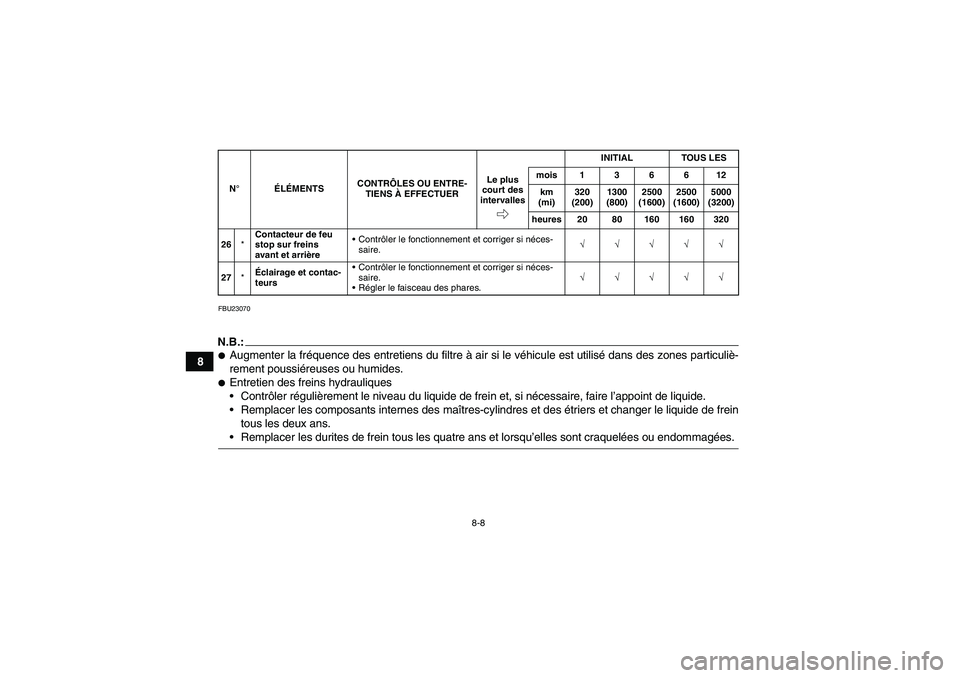

FBU23070N.B.:
Augmenter la fréquence des entretiens du filtre à air si le véhicule est utilisé dans des zones particuliè-
rement poussiéreuses ou humides.
Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein
tous les deux ans.Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.26*Contacteur de feu
stop sur freins
avant et arrièreContrôler le fonctionnement et corriger si néces-
saire.√√√√√
27*Éclairage et contac-
teursContrôler le fonctionnement et corriger si néces-
saire.
Régler le faisceau des phares.√√√√√ N°ÉLÉMENTSCONTRÔLES OU ENTRE-
TIENS À EFFECTUERINITIAL TOUS LES
Le plus
court des
intervallesmois136612
km
(mi)320
(200)1300
(800)2500
(1600)2500
(1600)5000
(3200)
heures 20 80 160 160 320U3B462F0.book Page 8 Wednesday, March 21, 2007 9:50 AM

8-9
8

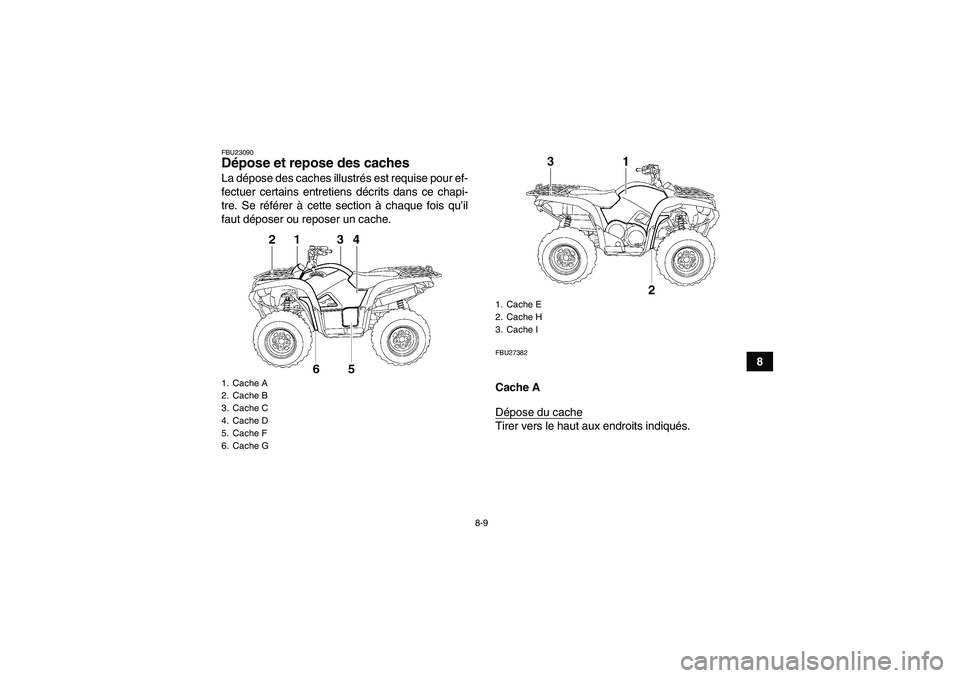

FBU23090Dépose et repose des caches La dépose des caches illustrés est requise pour ef-
fectuer certains entretiens décrits dans ce chapi-
tre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer un cache.
FBU27382Cache A
Dépose du cacheTirer vers le haut aux endroits indiqués.
1. Cache A
2. Cache B
3. Cache C
4. Cache D
5. Cache F
6. Cache G
1. Cache E
2. Cache H
3. Cache I
U3B462F0.book Page 9 Wednesday, March 21, 2007 9:50 AM

8-10

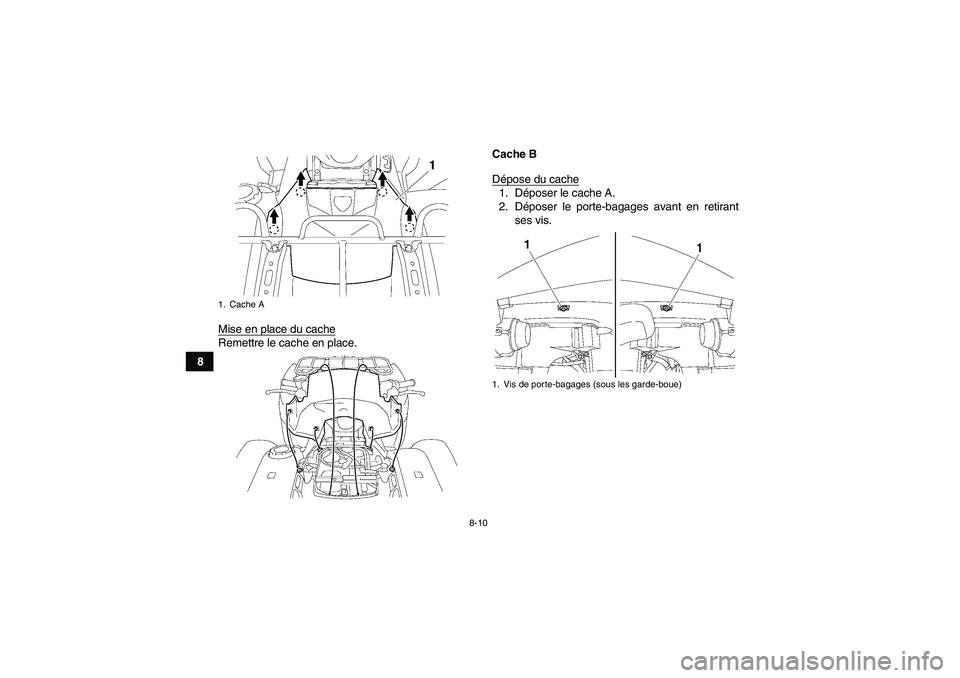

8Mise en place du cache
Remettre le cache en place.Cache B
Dépose du cache
1. Déposer le cache A.
2. Déposer le porte-bagages avant en retirant
ses vis.
1. Cache A
1. Vis de porte-bagages (sous les garde-boue)
U3B462F0.book Page 10 Wednesday, March 21, 2007 9:50 AM

8-11

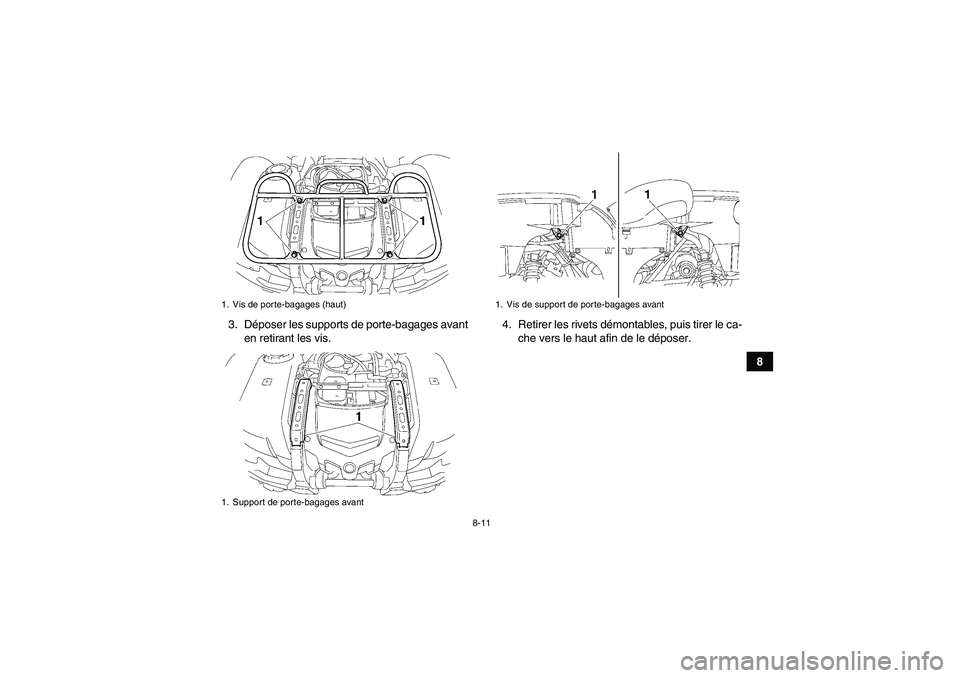

8 3. Déposer les supports de porte-bagages avant
en retirant les vis.4. Retirer les rivets démontables, puis tirer le ca-
che vers le haut afin de le déposer.
1. Vis de porte-bagages (haut)
1. Support de porte-bagages avant
1. Vis de support de porte-bagages avant
U3B462F0.book Page 11 Wednesday, March 21, 2007 9:50 AM

8-12
8Mise en place du cache
1. Remettre le cache à sa place, puis reposer les
rivets démontables.2. Remonter les supports de porte-bagages
avant et ses vis, puis serrer ces dernières au
couple spécifié.
3. Remonter le porte-bagages avant et ses vis,
puis serrer ces dernières à leur couple spéci-
fique.1. Cache B
2. Rivet démontable
Couple de serrage :
Vis de support de porte-bagages avant :
34 Nm (3.4 m·kgf, 24 ft·lbf)
U3B462F0.book Page 12 Wednesday, March 21, 2007 9:50 AM

8-13
8 4. Reposer le cache A.

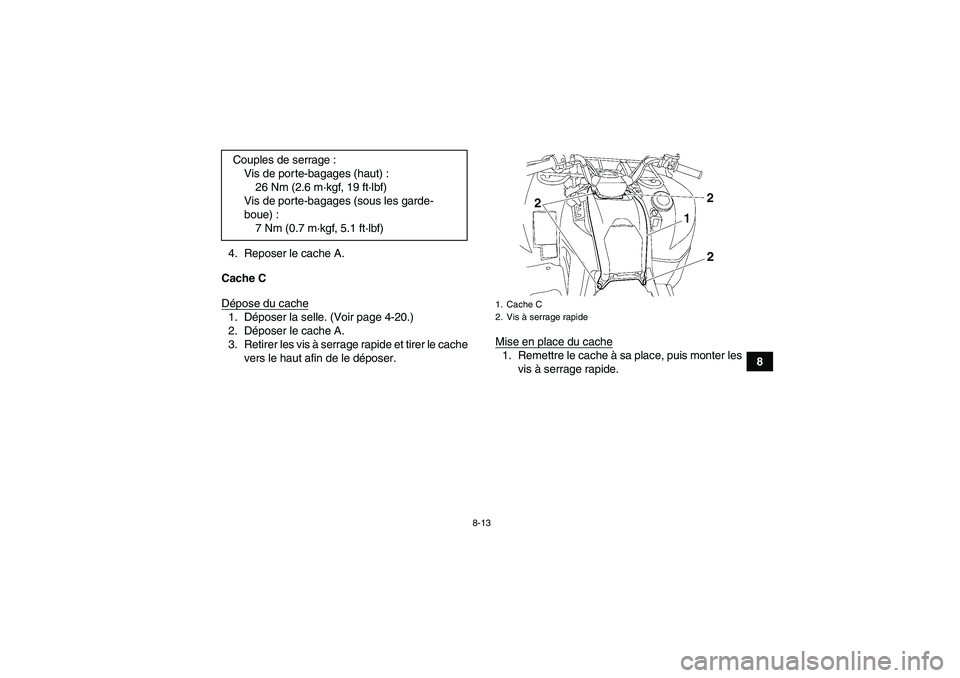

Cache C
Dépose du cache
1. Déposer la selle. (Voir page 4-20.)
2. Déposer le cache A.
3. Retirer les vis à serrage rapide et tirer le cache
vers le haut afin de le déposer.Mise en place du cache
1. Remettre le cache à sa place, puis monter les
vis à serrage rapide. Couples de serrage :
Vis de porte-bagages (haut) :
26 Nm (2.6 m·kgf, 19 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) :
7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Cache C
2. Vis à serrage rapide
U3B462F0.book Page 13 Wednesday, March 21, 2007 9:50 AM

8-14
82. Reposer le cache A.
3. Remettre la selle en place.

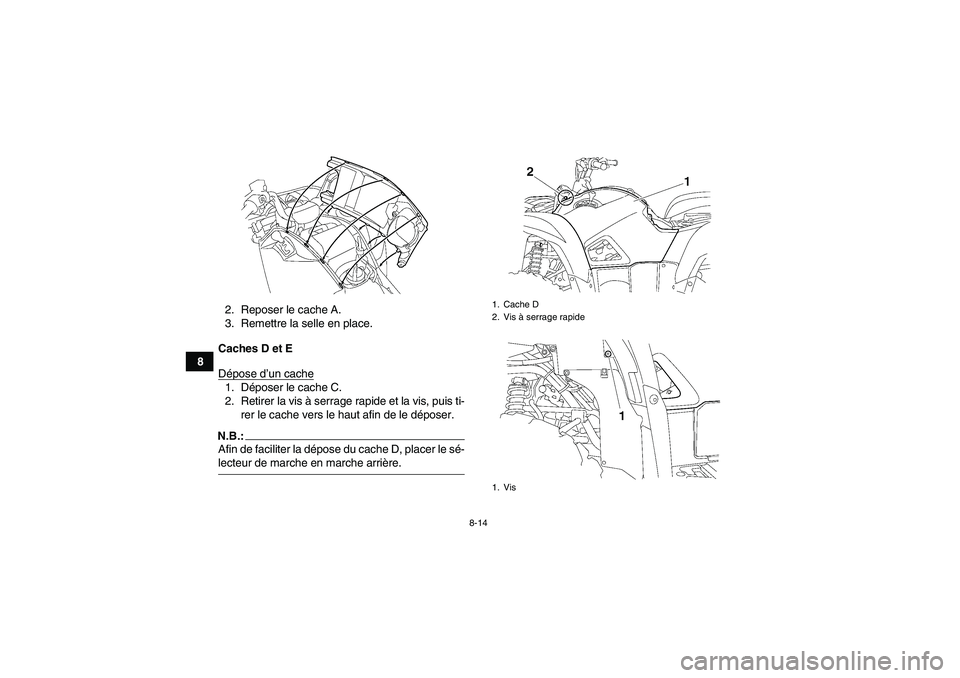

Caches D et E
Dépose d’un cache
1. Déposer le cache C.
2. Retirer la vis à serrage rapide et la vis, puis ti-
rer le cache vers le haut afin de le déposer.N.B.:Afin de faciliter la dépose du cache D, placer le sé-lecteur de marche en marche arrière.
1. Cache D
2. Vis à serrage rapide
1. Vis
U3B462F0.book Page 14 Wednesday, March 21, 2007 9:50 AM

8-15

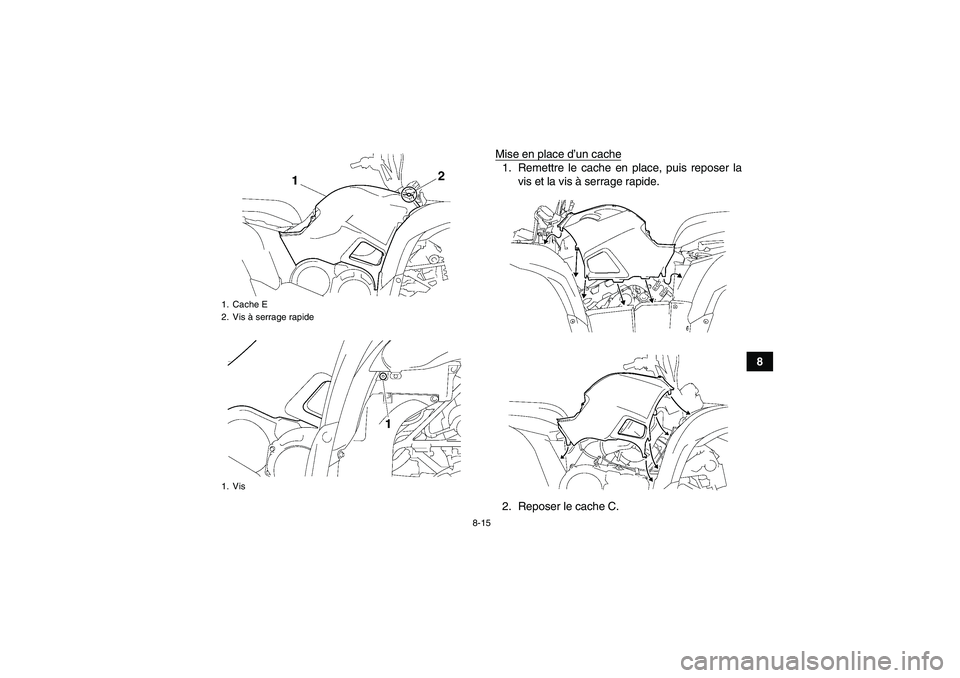

8 Mise en place d’un cache
1. Remettre le cache en place, puis reposer la
vis et la vis à serrage rapide.
2. Reposer le cache C.
1. Cache E
2. Vis à serrage rapide
1. VisU3B462F0.book Page 15 Wednesday, March 21, 2007 9:50 AM

8-16

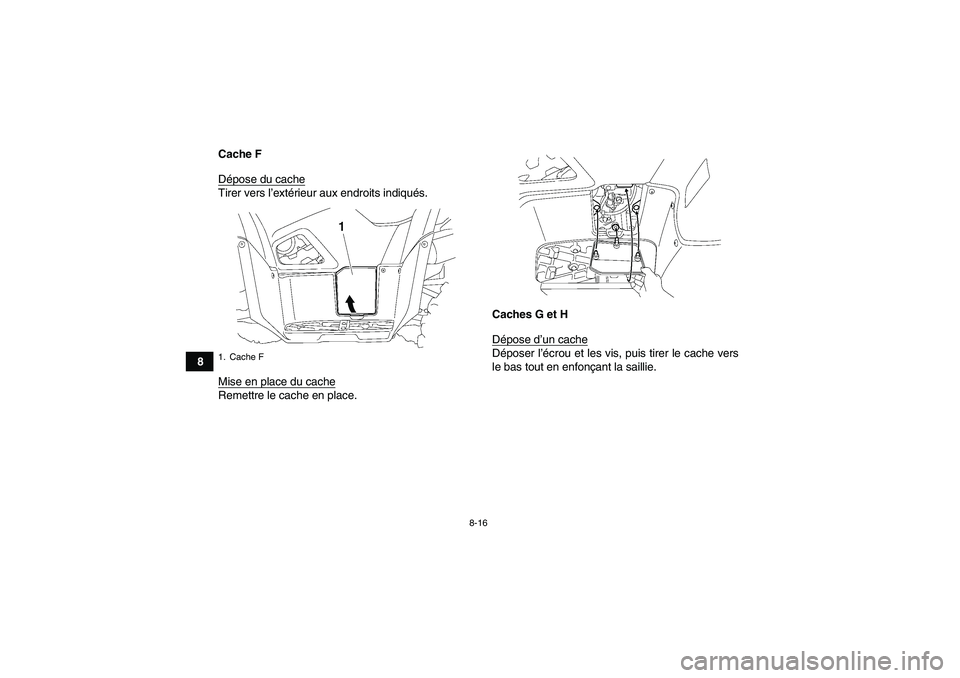

8Cache F
Dépose du cache
Tirer vers l’extérieur aux endroits indiqués.
Mise en place du cacheRemettre le cache en place.Caches G et H
Dépose d’un cache
Déposer l’écrou et les vis, puis tirer le cache vers
le bas tout en enfonçant la saillie.
1. Cache FU3B462F0.book Page 16 Wednesday, March 21, 2007 9:50 AM
