Page 111 of 188
8-11
8

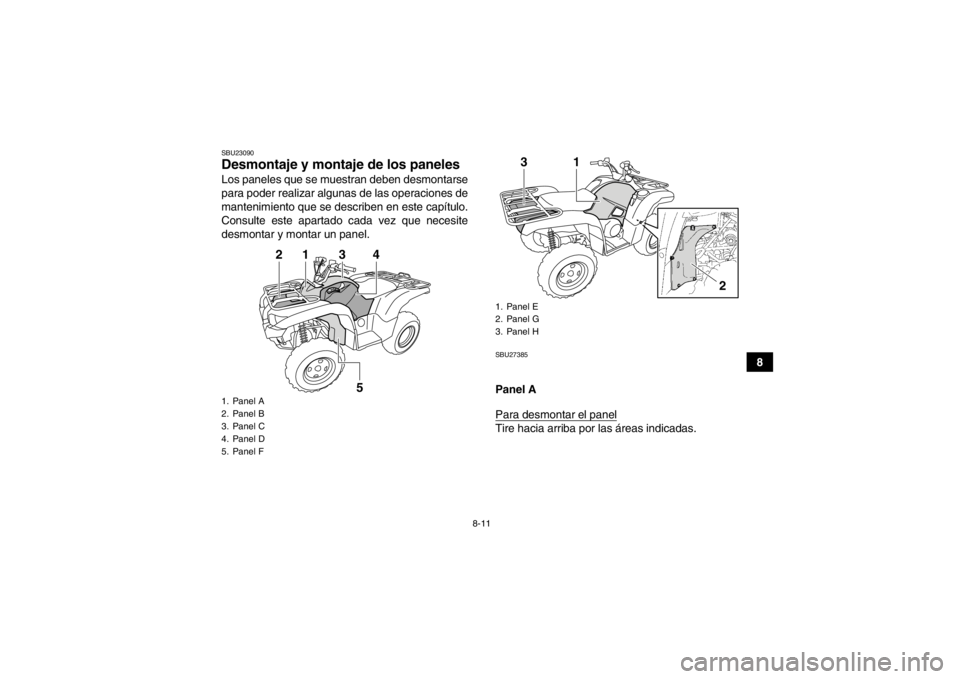

SBU23090Desmontaje y montaje de los paneles Los paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.
SBU27385Panel A
Para desmontar el panelTire hacia arriba por las áreas indicadas.
1. Panel A
2. Panel B
3. Panel C
4. Panel D
5. Panel F
1
2
3
5
4
1. Panel E
2. Panel G
3. Panel H
1
3
2
U1HP61S0.book Page 11 Thursday, April 5, 2012 3:28 PM
Page 112 of 188
8-12

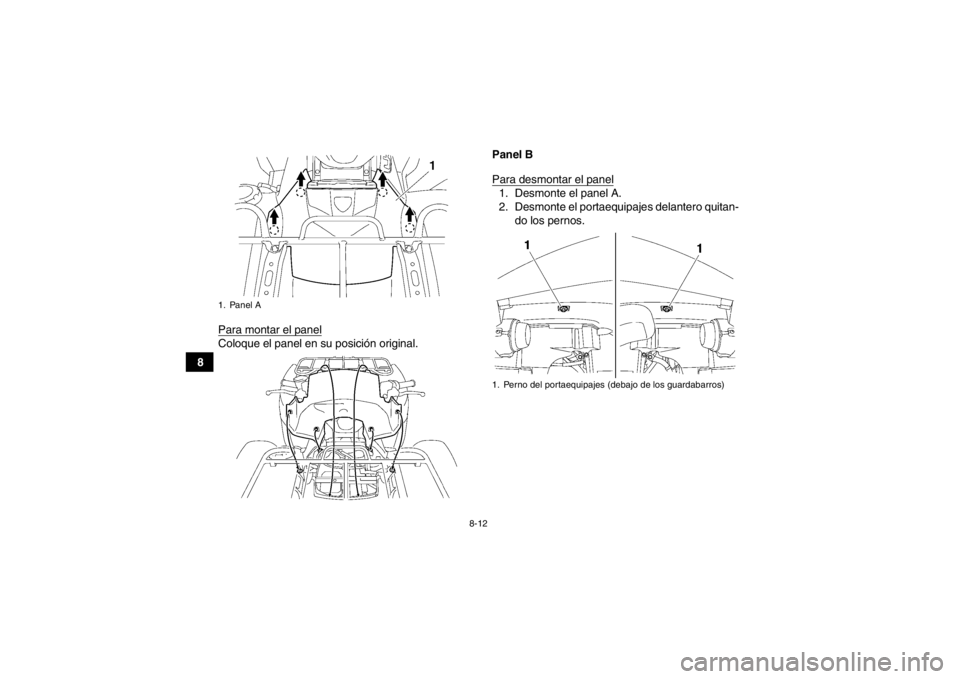

8Para montar el panel
Coloque el panel en su posición original. Panel B
Para desmontar el panel
1. Desmonte el panel A.
2. Desmonte el portaequipajes delantero quitan-
do los pernos.
1. Panel A
1. Perno del portaequipajes (debajo de los guardabarros)
U1HP61S0.book Page 12 Thursday, April 5, 2012 3:28 PM
Page 113 of 188
8-13
8

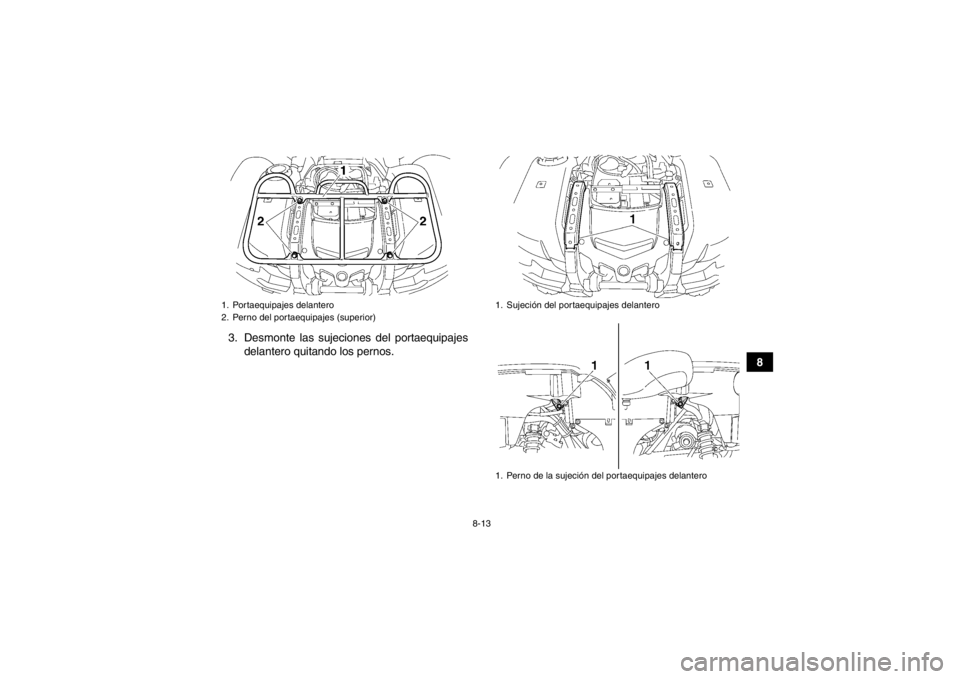

3. Desmonte las sujeciones del portaequipajes
delantero quitando los pernos.
1. Portaequipajes delantero
2. Perno del portaequipajes (superior)
1. Sujeción del portaequipajes delantero
1. Perno de la sujeción del portaequipajes delantero
U1HP61S0.book Page 13 Thursday, April 5, 2012 3:28 PM
Page 114 of 188
8-14

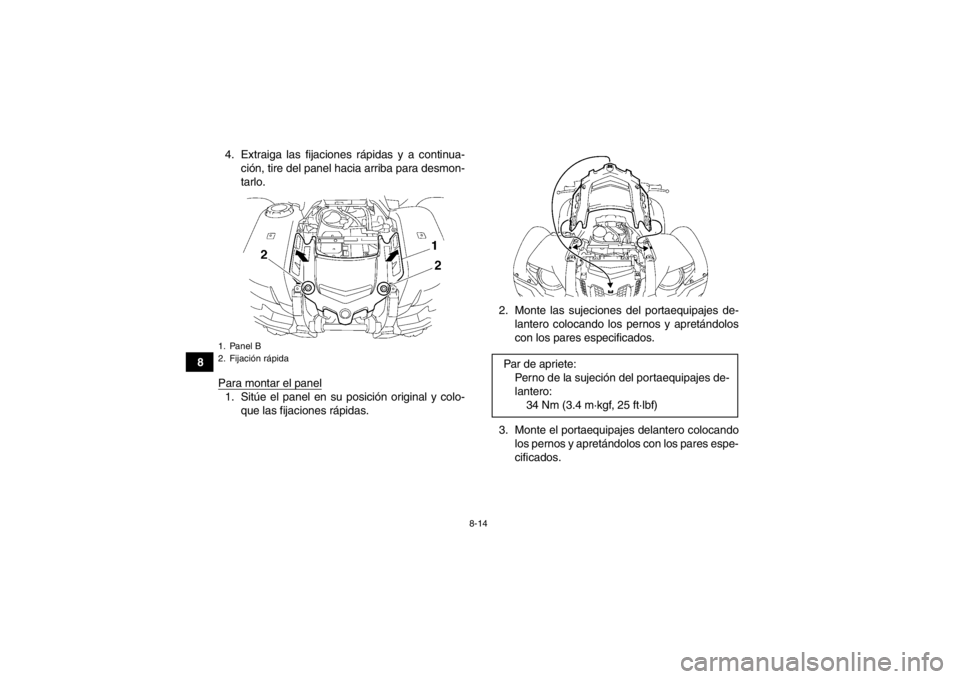

84. Extraiga las fijaciones rápidas y a continua-
ción, tire del panel hacia arriba para desmon-
tarlo.
Para montar el panel
1. Sitúe el panel en su posición original y colo- que las fijaciones rápidas. 2. Monte las sujeciones del portaequipajes de-
lantero colocando los pernos y apretándolos
con los pares especificados.
3. Monte el portaequipajes delantero colocando los pernos y apretándolos con los pares espe-
cificados.1. Panel B
2. Fijación rápida
Par de apriete:Perno de la sujeción del portaequipajes de-
lantero:34 Nm (3.4 m·kgf, 25 ft·lbf)
U1HP61S0.book Page 14 Thursday, April 5, 2012 3:28 PM
Page 115 of 188
8-15
8

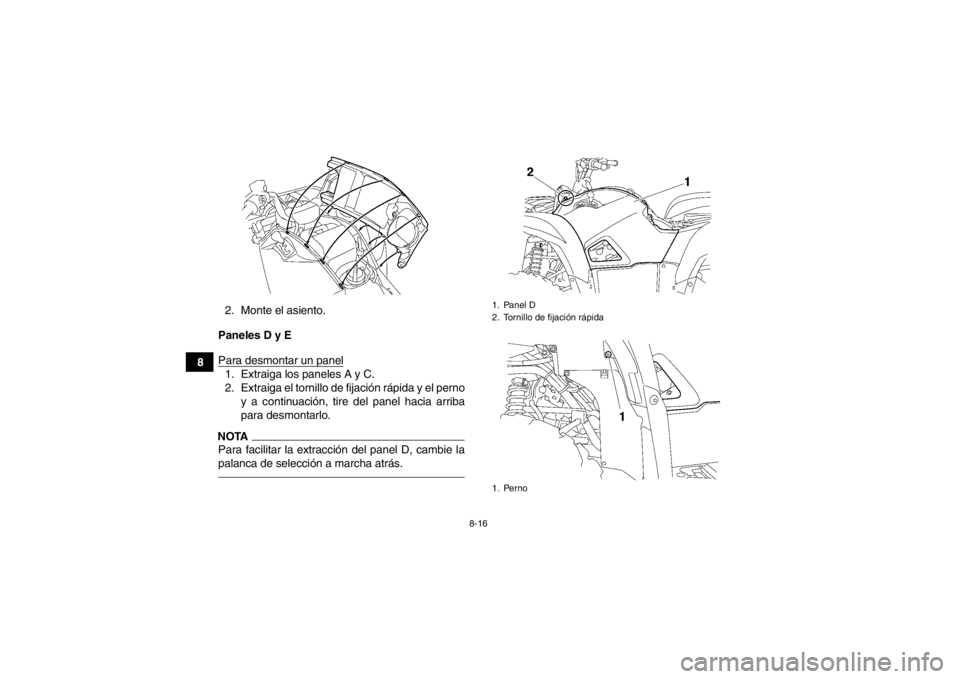

4. Monte el panel A.
Panel C
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-20).
2. Extraiga los tornillos de fijación rápida y tire del panel hacia arriba para desmontarlo. Para montar el panel
1. Sitúe el panel en su posición original y, a con-
tinuación, coloque los tornillos de fijación rápi-
da.
Pares de apriete:
Perno del portaequipajes (superior):34 Nm (3.4 m·kgf, 25 ft·lbf)
Perno del portaequipajes (debajo de los
guardabarros): 7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Panel C
2. Tornillo de fijación rápida
U1HP61S0.book Page 15 Thursday, April 5, 2012 3:28 PM
Page 116 of 188
8-16
82. Monte el asiento.

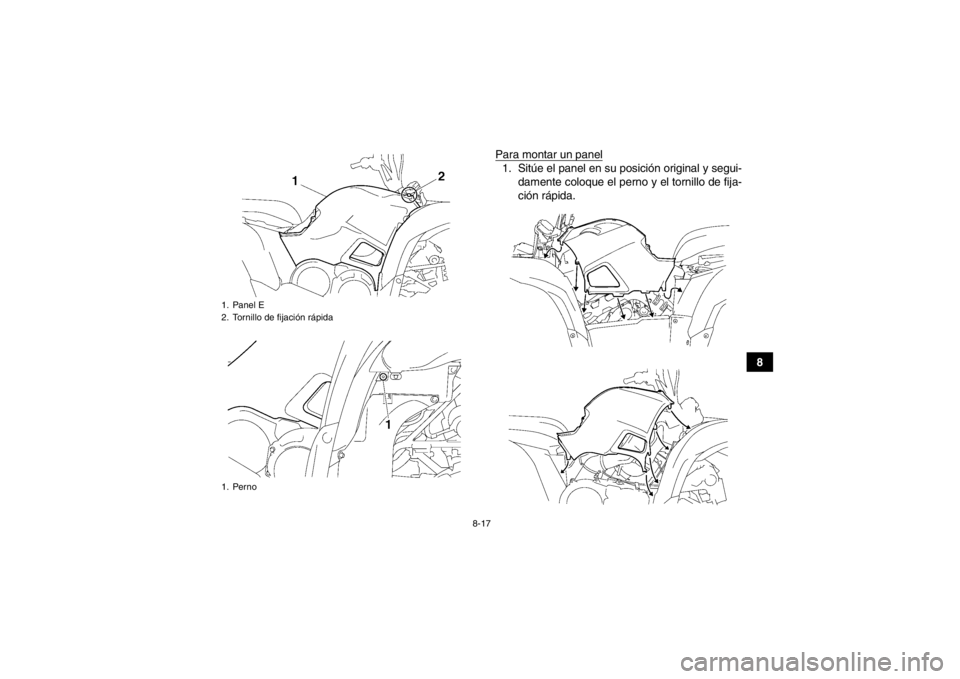

Paneles D y E
Para desmontar un panel
1. Extraiga los paneles A y C.
2. Extraiga el tornillo de fijación rápida y el perno y a continuación, tire del panel hacia arriba
para desmontarlo.NOTAPara facilitar la extracción del panel D, cambie la
palanca de selección a marcha atrás.
1. Panel D
2. Tornillo de fijación rápida
1. Perno
U1HP61S0.book Page 16 Thursday, April 5, 2012 3:28 PM
Page 117 of 188
8-17
8

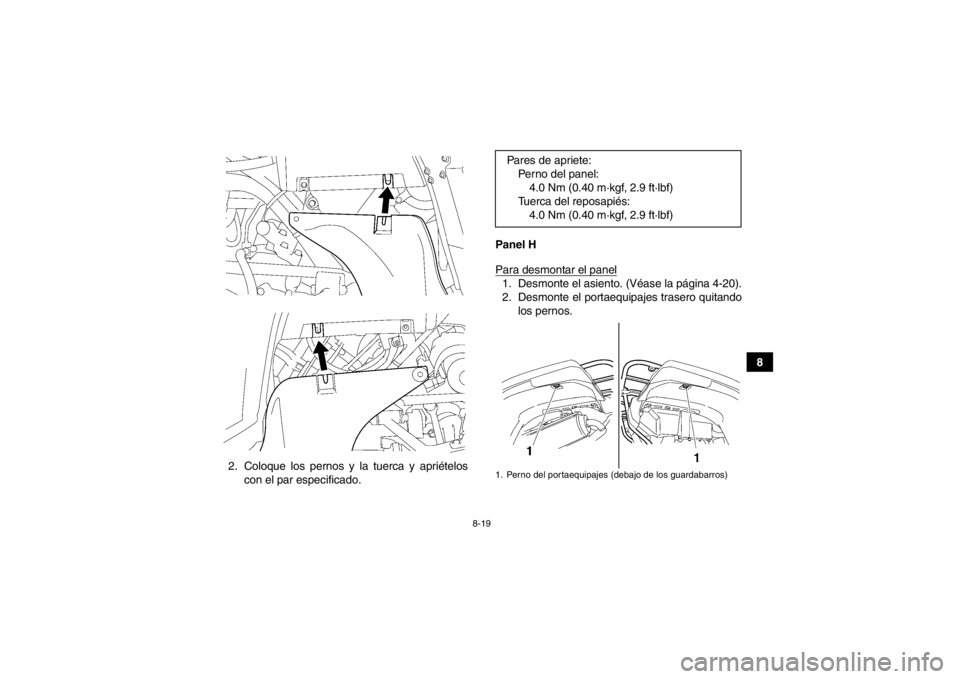

Para montar un panel
1. Sitúe el panel en su posición original y segui-
damente coloque el perno y el tornillo de fija-
ción rápida.
1. Panel E
2. Tornillo de fijación rápida
1. PernoU1HP61S0.book Page 17 Thursday, April 5, 2012 3:28 PM
Page 118 of 188
8-18
82. Instale los paneles A y C.

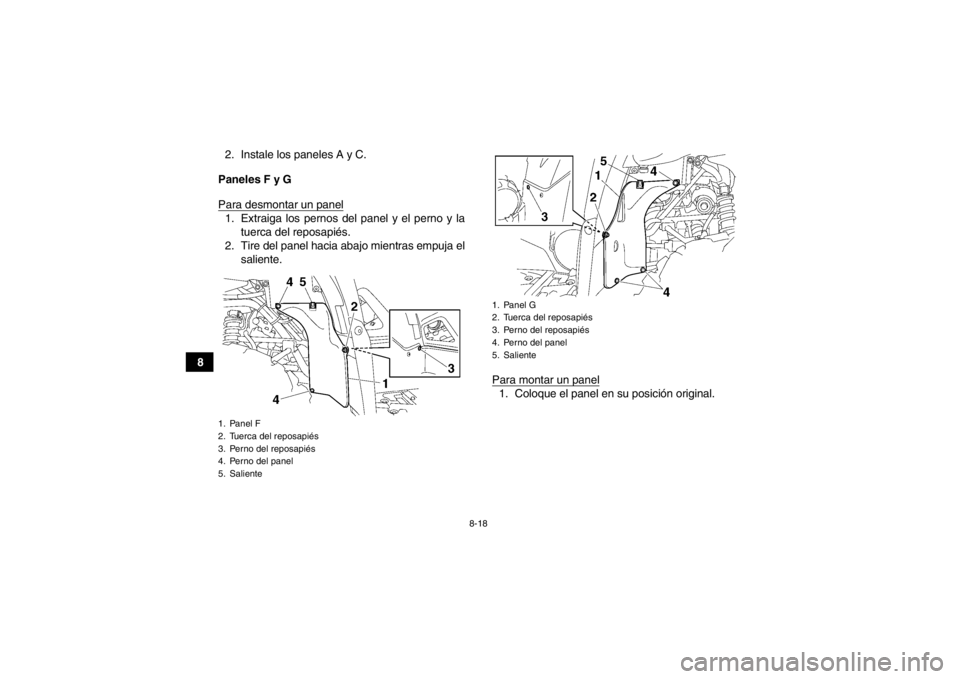

Paneles F y G
Para desmontar un panel
1. Extraiga los pernos del panel y el perno y la tuerca del reposapiés.
2. Tire del panel hacia abajo mientras empuja el saliente.
Para montar un panel
1. Coloque el panel en su posición original.
1. Panel F
2. Tuerca del reposapiés
3. Perno del reposapiés
4. Perno del panel
5. Saliente
1. Panel G
2. Tuerca del reposapiés
3. Perno del reposapiés
4. Perno del panel
5. Saliente
U1HP61S0.book Page 18 Thursday, April 5, 2012 3:28 PM
Page 119 of 188
8-19
8

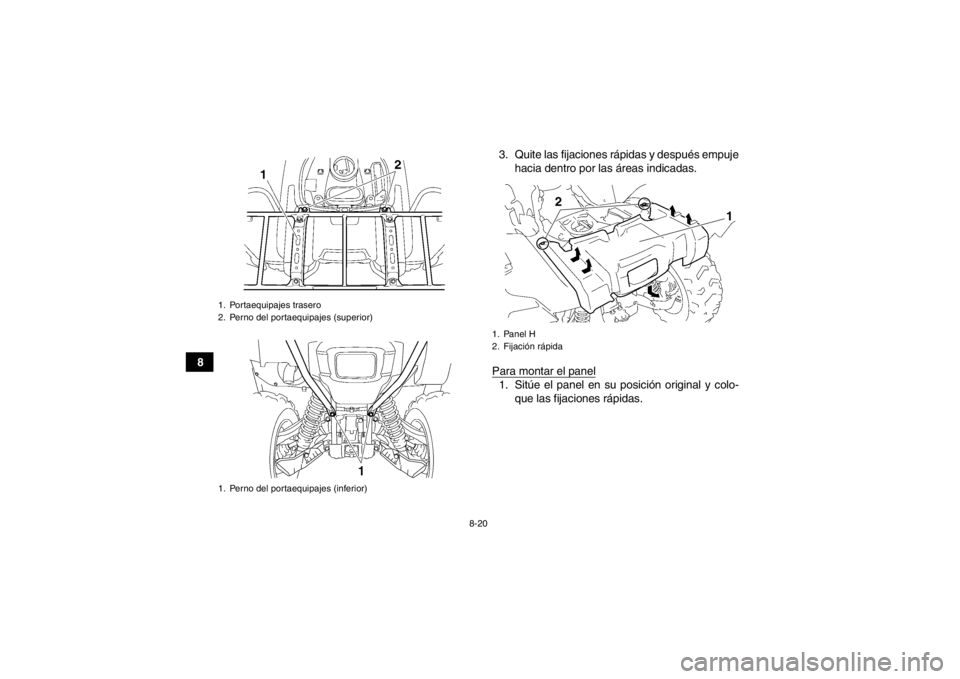

2. Coloque los pernos y la tuerca y apriételos con el par especificado. Panel H
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 4-20).
2. Desmonte el portaequipajes trasero quitando
los pernos.Pares de apriete:Perno del panel:4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Tuerca del reposapiés: 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)1. Perno del portaequipajes (debajo de los guardabarros)
U1HP61S0.book Page 19 Thursday, April 5, 2012 3:28 PM
Page 120 of 188
8-20
83. Quite las fijaciones rápidas y después empuje
hacia dentro por las áreas indicadas.
Para montar el panel
1. Sitúe el panel en su posición original y colo- que las fijaciones rápidas.
1. Portaequipajes trasero
2. Perno del portaequipajes (superior)
1. Perno del portaequipajes (inferior)
1. Panel H
2. Fijación rápida
2
1
U1HP61S0.book Page 20 Thursday, April 5, 2012 3:28 PM
