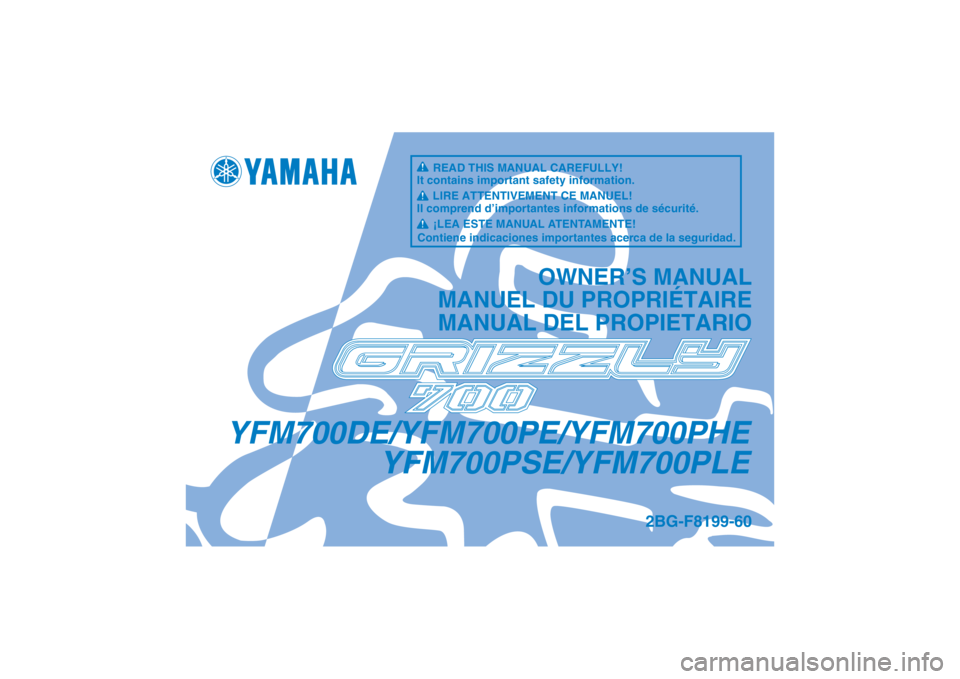

YAMAHA GRIZZLY 700 2014 Manuale de Empleo (in Spanish)

YFM700DE/YFM700PE/YFM700PHEYFM700PSE/YFM700PLE
OWNER’S MANUAL
MANUEL DU PROPRIÉTAIRE
MANUAL DEL PROPIETARIO
2BG-F8199-60
READ THIS MANUAL CAREFULLY!
It contains important safety information.
LIRE ATTENTIVEMENT CE MANUEL!
Il comprend d’importantes informations de sécurité.
¡LEA ESTE MANUAL ATENTAMENTE!
Contiene indicaciones importantes acerca de la seguridad.
DIC183

PRINTED IN USA
2013.05-0.3×1 CR (E,F,S)
DIC183
Original instructions
Notice originaleManual original

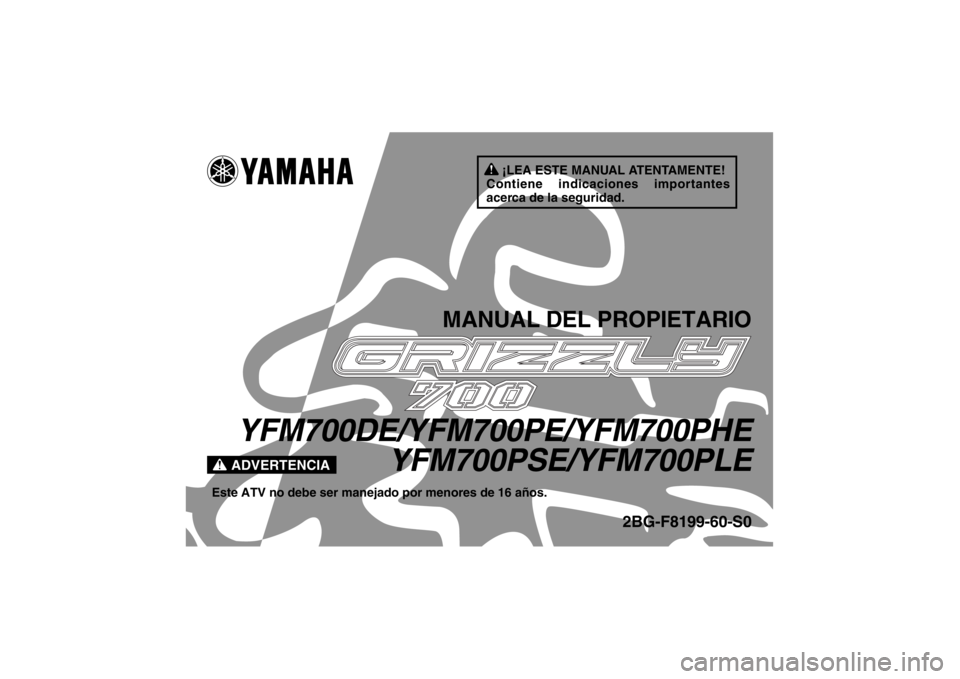

¡LEA ESTE MANUAL ATENTAMENTE!
Contiene indicaciones importantes
acerca de la seguridad.
ADVERTENCIA
MANUAL DEL PROPIETARIO
YFM700DE/YFM700PE/YFM700PHE YFM700PSE/YFM700PLE
Este ATV no debe ser manejado por menores de 16 años.
2BG-F8199-60-S0
U2BG60S0.book Page 1 Monday, May 20, 2013 3:11 PM

SBU2785A
Lea este manual atentamente antes de utilizar este vehículo. Este manual debe acompañar al
vehículo si este se vende.
EN15997, ANSI/SVIA 1-2010
Director general
RV Engineering Division
Recreational Vehicle Business Unit
Business Development Operations
YAMAHA MOTOR CO., LTD.
5 de marzo de 2013
Los abajo firmantes, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japón,
declaran bajo su responsabilidad exclusiva que el producto
(marca, modelo)2004/108/CE
(título o número y fecha de publicación de las demás directivas de la CEE)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Países Bajos
Firma
Fecha de emisión
(en su caso)y otras directivas de la CEE aplicables al cual se refiere la presente declaración, cumple los requisitos esenciales
y requisitos de seguridad de la directiva 2006/42/CE(en su caso)Para la correcta aplicación de los requisitos esenciales de salud y se\
guridad
estipulados en las directivas de la CEE se han consultado las normas o
especificaciones técnicas siguientes:
(título o número y fecha de publicación de las normas o especificaciones)
Representante autorizado

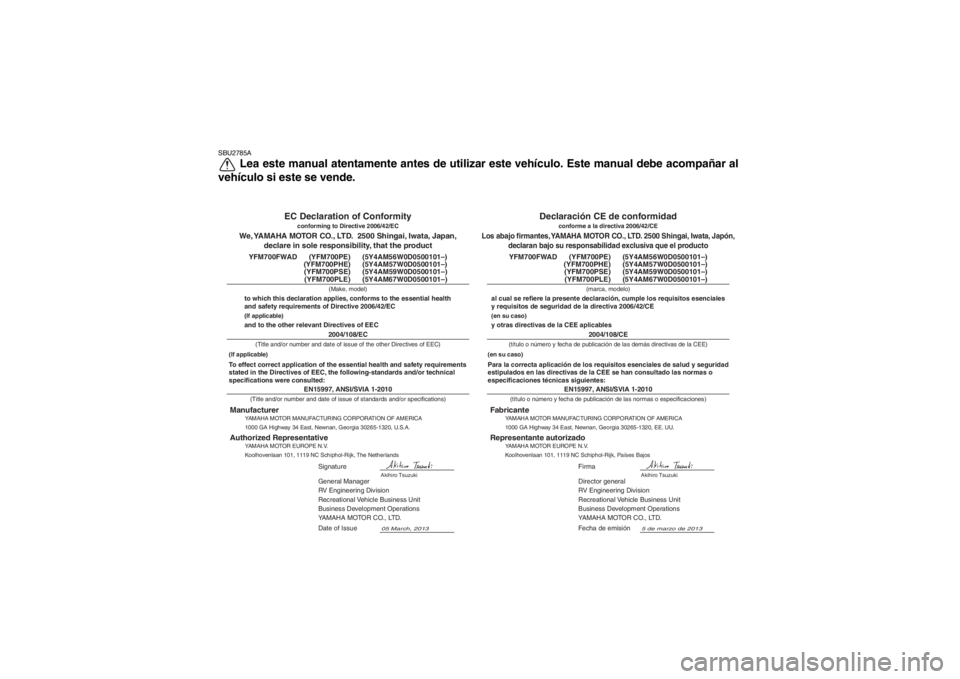

Declaración CE de conformidad
conforme a la directiva 2006/42/CE
Fabricante
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, EE. UU.
Akihiro Tsuzuki
YFM700FWAD (YFM700PE) (5Y4AM56W0D0500101–)
(YFM700PHE) (5Y4AM57W0D0500101–)
(YFM700PSE) (5Y4AM59W0D0500101–)
(YFM700PLE) (5Y4AM67W0D0500101–)
EN15997, ANSI/SVIA 1-2010
General Manager
RV Engineering Division
Recreational Vehicle Business Unit
Business Development Operations
YAMAHA MOTOR CO., LTD.
05 March, 2013
We, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan,declare in sole responsibility, that the product
(Make, model)
(If applicable)
and to the other relevant Directives of EEC
2004/108/EC
(Title and/or number and date of issue of the other Directives of EEC)
(If applicable)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
Signature
Akihiro Tsuzuki
Date of Issue
to which this declaration applies, conforms to the essential health
and safety requirements of Directive 2006/42/EC
To effect correct application of the essential health and safety requirements
stated in the Directives of EEC, the following-standards and/or technical
specifications were consulted:
(Title and/or number and date of issue of standards and/or specifications)
Authorized Representative
EC Declaration of Conformity
conforming to Directive 2006/42/EC
Manufacturer
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, U.S.A.YFM700FWAD (YFM700PE) (5Y4AM56W0D0500101–)
(YFM700PHE) (5Y4AM57W0D0500101–)
(YFM700PSE) (5Y4AM59W0D0500101–)
(YFM700PLE) (5Y4AM67W0D0500101–)
U2BG60S0.book Page 1 Monday, May 20, 2013 3:11 PM

EN15997, ANSI/SVIA 1-2010
Director general
RV Engineering Division
Recreational Vehicle Business Unit
Business Development Operations
YAMAHA MOTOR CO., LTD.
5 de marzo de 2013
Los abajo firmantes, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japón, declaran bajo su responsabilidad exclusiva que el producto
(marca, modelo)2004/108/CE
(título o número y fecha de publicación de las demás directivas de la CEE)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, Países Bajos
Firma
Fecha de emisión
(en su caso)y otras directivas de la CEE aplicables al cual se refiere la presente declaración, cumple los requisitos esenciales
y requisitos de seguridad de la directiva 2006/42/CE(en su caso)Para la correcta aplicación de los requisitos esenciales de salud y se\
guridad
estipulados en las directivas de la CEE se han consultado las normas o
especificaciones técnicas siguientes:
(título o número y fecha de publicación de las normas o especificaciones)
Representante autorizado

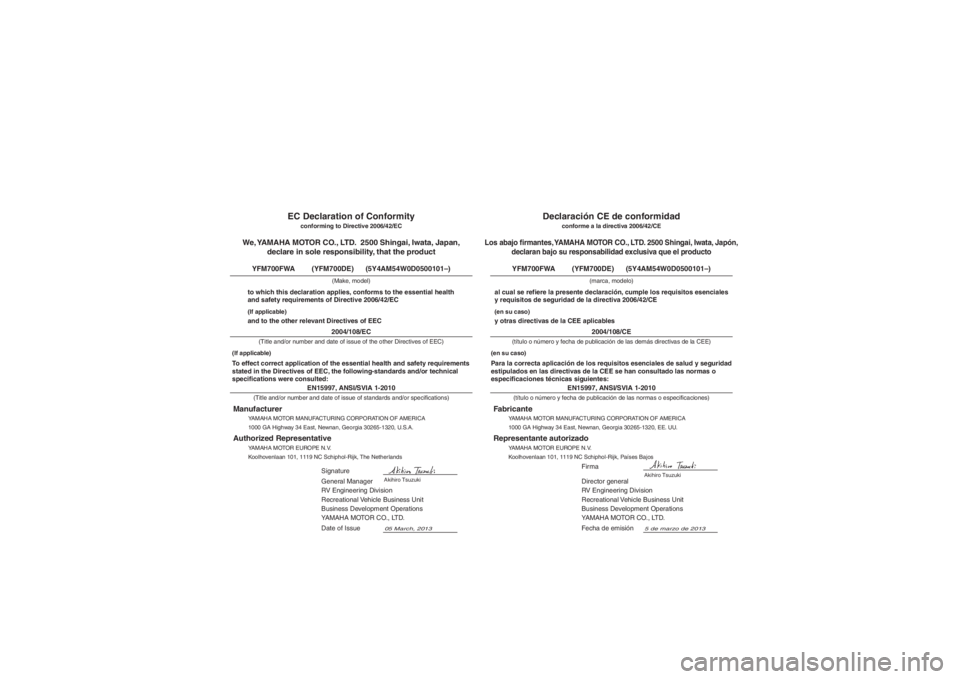

Declaración CE de conformidad
conforme a la directiva 2006/42/CE
Fabricante
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, EE. UU.
Akihiro Tsuzuki
YFM700FWA (YFM700DE) (5Y4AM54W0D0500101–)
EN15997, ANSI/SVIA 1-2010
General Manager
RV Engineering Division
Recreational Vehicle Business Unit
Business Development Operations
YAMAHA MOTOR CO., LTD.
05 March, 2013
We, YAMAHA MOTOR CO., LTD. 2500 Shingai, Iwata, Japan,declare in sole responsibility, that the product
(Make, model)
(If applicable)
and to the other relevant Directives of EEC
2004/108/EC
(Title and/or number and date of issue of the other Directives of EEC)
(If applicable)YAMAHA MOTOR EUROPE N.V.
Koolhovenlaan 101, 1119 NC Schiphol-Rijk, The Netherlands
Signature
Akihiro Tsuzuki
Date of Issue
to which this declaration applies, conforms to the essential health
and safety requirements of Directive 2006/42/EC
To effect correct application of the essential health and safety requirements
stated in the Directives of EEC, the following-standards and/or technical
specifications were consulted:
(Title and/or number and date of issue of standards and/or specifications)
Authorized Representative
EC Declaration of Conformity
conforming to Directive 2006/42/EC
Manufacturer
YAMAHA MOTOR MANUFACTURING CORPORATION OF AMERICA
1000 GA Highway 34 East, Newnan, Georgia 30265-1320, U.S.A.YFM700FWA (YFM700DE) (5Y4AM54W0D0500101–)
U2BG60S0.book Page 2 Monday, May 20, 2013 3:11 PM

SBU17170
INTRODUCCIÓN
SBU17292Le felicitamos por su compra del Yamaha YFM700DE/YFM700PE/YFM700PHE/YFM700PSE/
YFM700PLE. Este ATV representa el resultado de muchos años de experiencia de Yamaha en la produc-
ción de máquinas deportivas, de turismo y de competición que marcan el ritmo de las carreras. Con la com-
pra de este Yamaha, podrá apreciar el alto grado de perfección técnica y fiabilidad que han convertido a
Yamaha en el líder de estos campos. El presente manual le proporcionará un buen conocimiento básico de las características y el manejo del
ATV. También contiene indicaciones importantes acerca de la seguridad y aporta información so-
bre las técnicas y habilidades especiales necesarias para conducir el ATV, así como los procedimien-
tos básicos de mantenimiento e inspección. Si tiene alguna duda respecto al mantenimiento o manejo del
ATV, consulte a su concesionario Yamaha.
MENSAJE IMPORTANTE SOBRE SEGURIDAD:●Lea íntegramente este manual antes de utilizar el ATV. Asegúrese de haber comprendido todas las ins-
trucciones.●Preste mucha atención a los rótulos de advertencia y atención del ATV.●Este ATV no debe ser manejado por menores de 16 años.
U2BG60S0.book Page 1 Monday, May 20, 2013 3:11 PM

SBU17330
INFORMACIÓN IMPORTANTE RELATIVA AL MANUAL
SBU17342LA INOBSERVANCIA DE LAS ADVERTENCIAS CONTENIDAS EN ESTE MANUAL PUEDE ACARREAR
LESIONES GRAVES O INCLUSO MORTALES.
En este manual, la información particularmente importante se distingue mediante las siguientes anotacio-
nes:
* Tanto el producto como las especificaciones están sujetos a cambios sin previo aviso.Este es el símbolo de alerta de seguridad. Se utiliza para avisarle de
un posible peligro de lesiones personales. Respete todos los mensa-
jes de seguridad situados después de este símbolo, a fin de evitar la
posibilidad de lesiones o un accidente mortal.
Una ADVERTENCIA indica una situación de peligro que, si no se evi-
ta, puede ocasionar lesiones graves o un accidente mortal.
Un mensaje de ATENCIÓN indica precauciones especiales que se
deben adoptar para evitar causar daños materiales a su vehículo u
otras propiedades.
Una NOTA proporciona información clave para facilitar o clarificar los pro-
cedimientos.
ADVERTENCIA
ATENCIÓN NOTA
U2BG60S0.book Page 1 Monday, May 20, 2013 3:11 PM

SBU17350
AVISO IMPORTANTE
SBU17372Este ATV ha sido fabricado y diseñado únicamente para uso en terrenos sin pavimentar. Por lo tanto, es
peligroso circular con el ATV por superficies pavimentadas, calles, carreteras o autopistas.
Se ruega consultar las leyes y reglamentaciones locales sobre vehículos motorizados antes de usar el
ATV.
SBU17410
YFM700DE/YFM700PE/YFM700PHEYFM700PSE/YFM700PLE
MANUAL DEL PROPIETARIO
©2013 Yamaha Motor Co., Ltd. 1ª edición, mayo 2013
Todos los derechos reservados.
Toda reproducción o uso no autorizado sin el consentimiento escrito de Yamaha Motor Co., Ltd.
quedan expresamente prohibidos. Impreso en EE.UU.
U2BG60S0.book Page 1 Monday, May 20, 2013 3:11 PM

SBU17420
TABLA DE CONTENIDOS
LOCALIZACIÓN DE LAS ETIQUETAS DE
ADVERTENCIA Y ESPECIFICACIÓN .......... 1-1
INFORMACIÓN RELATIVA A LA
SEGURIDAD ................................................. 2-1
DESCRIPCIÓN ............................................. 3-1Vista izquierda............................................. 3-1
Vista derecha .............................................. 3-1
Mandos e instrumentos ............................... 3-2
FUNCIONES DE LOS INSTRUMENTOS Y
MANDOS ....................................................... 4-1 Interruptor principal .................................... 4-1
Luces indicadoras y luces de aviso ............ 4-2
Visor multifunción ....................................... 4-5
Interruptores del manillar ........................... 4-8
Maneta de aceleración ............................. 4-14
Limitador de velocidad ............................. 4-14
Maneta del freno delantero ...................... 4-15
Pedal del freno y maneta del freno trasero .................................................... 4-16
Palanca de selección de marcha ............. 4-17
Tapón del depósito de gasolina ............... 4-17 Gasolina ....................................................4-18
Asiento ......................................................4-20
Compartimentos porta objetos ..................4-20
Portaequipajes delantero ..........................4-23
Portaequipajes trasero ..............................4-23
Ajuste de los conjuntos amortiguadores
delanteros y traseros ..............................4-23
Toma de corriente continua ......................4-25
COMPROBACIONES ANTES DE LA
UTILIZACIÓN .................................................5-1 Gasolina ......................................................5-4
Aceite de motor ...........................................5-4
Aceite del engranaje final ...........................5-4
Aceite del diferencial ...................................5-4
Líquido refrigerante .....................................5-4
Frenos delantero y trasero ..........................5-4
Maneta de aceleración ...............................5-5
Neumáticos .................................................5-5
Fijaciones del bastidor ................................5-8
Instrumentos, luces e interruptores ............5-8
FUNCIONAMIENTO .......................................6-1 Arranque del motor .....................................6-1U2BG60S0.book Page 1 Monday, May 20, 2013 3:11 PM

Funcionamiento de la palanca de selección de marcha y conducción hacia
atrás ......................................................... 6-2
Rodaje del motor ........................................ 6-4
Estacionamiento ......................................... 6-5
Estacionamiento en una pendiente ............ 6-5
Accesorios y carga ..................................... 6-6
CONDUCCIÓN DEL ATV .............................. 7-1 FAMILIARÍCESE CON SU ATV .................. 7-2
CONDUZCA CON CUIDADO Y SENTIDO COMÚN..................................................... 7-2
VIGILE POR DÓNDE CONDUCE............. 7-10
CÓMO GIRAR CON SU ATV.................... 7-14
SUBIDA DE PENDIENTES ....................... 7-15
BAJADA DE PENDIENTES ...................... 7-18
CRUCE DE PENDIENTES ....................... 7-20
CRUCE DE AGUAS POCO PROFUNDAS.......................................... 7-21
CONDUCCIÓN EN TERRENO ACCIDENTADO ...................................... 7-24
PATINAZOS Y DERRAPES ...................... 7-24
QUÉ DEBE HACER SI.............................. 7-25
QUÉ DEBE HACER... ............................... 7-26 MANTENIMIENTO Y AJUSTES
PERIÓDICOS .................................................8-1
Manual del propietario y juego de herramientas .............................................8-2
Cuadro de mantenimiento periódico del sistema de control de emisiones ..............8-4
Cuadro general de mantenimiento y engrase .....................................................8-6
Desmontaje y montaje de los paneles ......8-11
Desmontaje de las rejillas del radiador .....8-20
Comprobación de la bujía .........................8-21
Aceite del motor y cartucho del filtro de aceite ......................................................8-23
Aceite del engranaje final .........................8-27
Aceite del diferencial .................................8-30
Líquido refrigerante ...................................8-33
Limpieza del filtro de aire ..........................8-40
Limpieza del parachispas .........................8-44
Tapón de drenaje de la caja de la correa trapezoidal ..............................................8-46
Ajuste del juego de la maneta de aceleración .............................................8-46
Holgura de la válvula ................................8-47
Ajuste del cable del sistema de seguridad de la palanca de selección de marcha ...8-47
Frenos .......................................................8-48
U2BG60S0.book Page 2 Monday, May 20, 2013 3:11 PM
