QUE FAIRE...
●Si le VTT ne tourne pas alors qu’on tente d’effec-
tuer un virage :
Arrêter le VTT et effectuer à nouveau les
manœuvres de changement de direction. Veiller
à faire passer tout son poids sur le marche-pied
du côté extérieur du virage. Pour obtenir un
meilleur contrôle, faire passer son poids sur les
roues avant. (Voir page 7-14.)●Si le VTT se met à basculer dans un virage :
Se pencher plus du côté intérieur du virage pour
retrouver l’équilibre. Si nécessaire, lâcher pro-
gressivement les gaz et/ou manœuvrer vers
l’extérieur du virage. (Voir page 7-14.)●Si le VTT commence à chasser :
Si l’espace de manœuvre est suffisant, tourner
le guidon dans la direction dans laquelle le véhi-
cule chasse. Il est déconseillé de freiner ou d’ac-
célérer avant d’avoir repris le contrôle du véhi-
cule. (Voir page 7-24.)●Si le VTT ne peut franchir la côte :
Tourner le VTT s’il avance avec suffisamment
de puissance. Sinon, s’arrêter et descendre du
VTT du côté de la montée et le tourner en le
poussant. Si le quad se met à reculer, surtout
NE PAS UTILISER LE FREIN ARRIÈRE SI LE MODE À “2WD” EST SÉLECTIONNÉ, car le vé-
hicule pourrait se renverser et le pilote risque
d’être coincé sous celui-ci. Descendre du VTT
du côté amont. (Voir page 7-15.)
●S’il faut effectuer la traversée latérale d’une
pente :
Conduire en maintenant son corps du côté de la
montée afin de garder l’équilibre. Si le VTT se
met à basculer, diriger le véhicule vers le bas de
la pente (s’il n’y a aucun obstacle) afin de retrou-
ver l’équilibre. Descendre immédiatement du
côté de la montée si le véhicule ne peut pas être
redressé. (Voir page 7-20.)●S’il est nécessaire de traverser des eaux peu
profondes :
Conduire doucement et avec prudence dans
des eaux à faible courant, en étant à l’affût des
obstacles. S’assurer de bien évacuer toute l’eau
du VTT après être sorti de l’eau et S’ASSURER
DU BON FONCTIONNEMENT DES FREINS.
Ne pas conduire le VTT avant d’être sûr que les
freins fonctionnent à nouveau. (Voir page 7-21.)
U2BG60F0.book Page 26 Monday, May 20, 2013 3:13 PM

8-1
8
FBU28783
ENTRETIENS ET RÉGLAGES PÉRIODIQUES
FBU21674La réalisation des contrôles et entretiens, réglages
et lubrifications périodiques permet de garantir le
meilleur rendement possible et contribue haute-
ment à la sécurité de conduite. Le propriétaire ou
le conducteur a le devoir de veiller à la sûreté du
véhicule. Les points de contrôle, réglage et lubrifi-
cation principaux du véhicule sont expliqués aux
pages suivantes.
AVERTISSEMENT
FWB01841L’omission d’entretiens ou l’utilisation de tech-
niques d’entretien incorrectes peut accroître
les risques de blessures, voire de mort, pen-
dant un entretien ou l’utilisation du véhicule. Si
l’on ne maîtrise pas les techniques d’entretien
du véhicule, ce travail doit être confié à un con-
cessionnaire Yamaha.
AVERTISSEMENT
FWB02562Couper le moteur avant d’effectuer tout entre-
tien, sauf quand autrement spécifié.
●Les pièces mobiles d’un moteur en marche
risquent de happer un membre ou un vête-
ment et les éléments électriques de provo-
quer décharges et incendies.●Faire tourner le moteur pendant l’entretien
du véhicule peut résulter en blessures ocu-
laires, brûlures, empoisonnement par le mo-
noxyde de carbone pouvant provoquer la
mort. Se reporter à la page 2-6 pour plus d’in-
formations concernant le monoxyde de car-
bone.
AVERTISSEMENT
FWB02690Les disques, étriers, tambours et garnitures de
frein peuvent devenir très chauds lors de leur
utilisation. Pour éviter tout risque de brûlures,
laisser refroidir les éléments de frein avant de
les toucher.Les fréquences données dans les tableaux des
entretiens périodiques s’entendent pour la con-
duite dans des conditions normales. Le proprié-
taire devra donc ADAPTER LES FRÉQUENCES
U2BG60F0.book Page 1 Monday, May 20, 2013 3:13 PM

8-2
8
PRÉCONISÉES ET ÉVENTUELLEMENT LES
RACCOURCIR en fonction du climat, du terrain,
de la situation géographique et de l’usage qu’il fait
de son véhicule.
FBU27111Manuel du propriétaire et trousse de
réparation Il est conseillé de ranger le manuel du propriétaire
dans la pochette en plastique et de le conserver,
ainsi que le manomètre basse pression pour
pneus et la trousse de réparation, dans leur com-
partiment respectif sous la selle, afin de les avoir
sous la main en cas de besoin.
Les informations données dans ce manuel et les
outils de la trousse de réparation sont destinés à
fournir au propriétaire les moyens nécessaires
pour effectuer l’entretien préventif et les petites ré-
parations. Cependant, d’autres outils, comme une
clé dynamométrique, peuvent être nécessaires
pour effectuer correctement certains entretiens.
N.B.Si l’on ne dispose pas des outils ou de l’expérience
nécessaires pour mener un travail à bien, il faut le

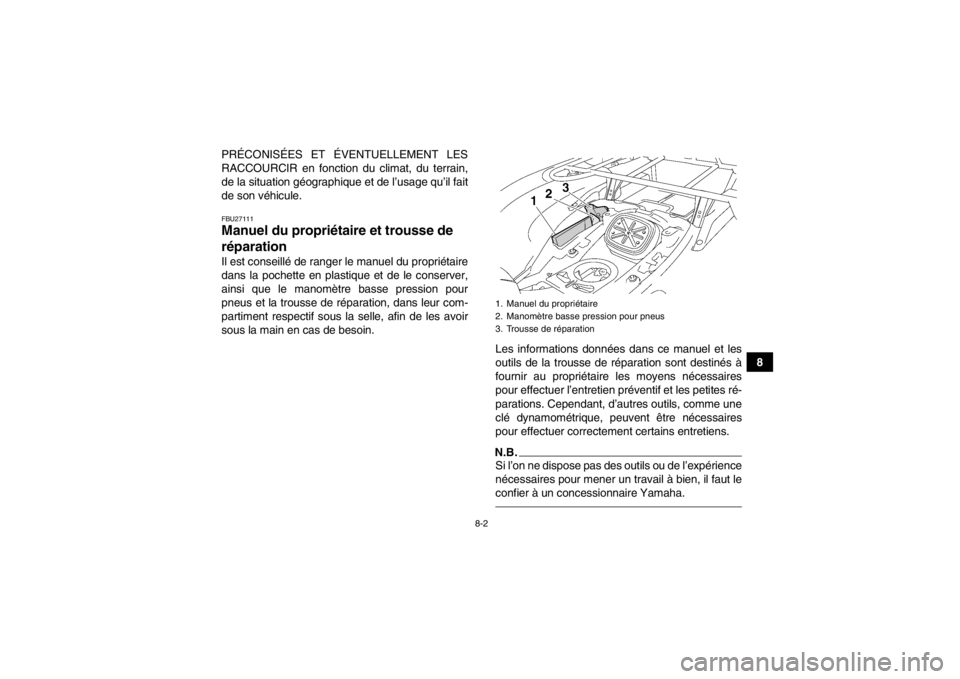

confier à un concessionnaire Yamaha.1. Manuel du propriétaire
2. Manomètre basse pression pour pneus
3. Trousse de réparation
U2BG60F0.book Page 2 Monday, May 20, 2013 3:13 PM

8-3
8
FBU21743Entretiens périodiques du système antipollution N.B.●Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.●Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
une longue période, il convient de suivre les fréquences d’entretien indiquées en mois.●L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.N° ÉLÉMENTS CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 *Canalisation de car-
burant Contrôler l’état des durites d’alimentation et les
remplacer si elles sont abîmées. √√√
2 Bougie Contrôler l’état et nettoyer, régler l’écartement des
électrodes ou remplacer si nécessaire. √√√√√
3 *Soupapes Contrôler le jeu de soupape et le régler si néces-
saire. √ √√√
4 *Circuit de ventila-
tion du carter mo-
teur Contrôler l’état de la durite de mise à l’air et la
remplacer si elle est abîmée. √√√
U2BG60F0.book Page 3 Monday, May 20, 2013 3:13 PM

8-4
8
5*Système d’échappe-
ment S’assurer de l’absence de fuites et remplacer tout
joint abîmé.
Contrôler le serrage de tous les colliers à vis et les raccords, et les serrer si nécessaire. √√√
6 Pare-étincelles √√√
7 *Système d’admis-
sion d’air à l’échap-
pement S’assurer du bon état du clapet de coupure d’air,
du clapet flexible et de la durite.
Remplacer toute pièce endommagée. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
U2BG60F0.book Page 4 Monday, May 20, 2013 3:13 PM

8-5
8
FBU21866Entretiens périodiques et fréquences de graissage N.B.●Si le VTT n’est pas équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences
d’entretien indiquées en mois.●Si le VTT est équipé d’un compteur kilométrique ou d’un compteur horaire, suivre les fréquences d’en-
tretien indiquées en km (mi) ou en heures. Noter toutefois que lorsque le VTT n’est pas utilisé pendant
longtemps, il convient de suivre les fréquences d’entretien indiquées en mois.●L’entretien des éléments précédés d’un astérisque ne pouvant être mené à bien sans les données tech-
niques, les connaissances et l’outillage adéquats, il doit être confié à un concessionnaire Yamaha.N° ÉLÉMENTS CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
1 Élément du filtre à
air
Nettoyer et remplacer si nécessaire. Toutes les 20 à 40 heures (plus souvent
dans les régions humides ou poussié- reuses)
2 *Frein avant Contrôler le fonctionnement et corriger si néces-
saire.
Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
U2BG60F0.book Page 5 Monday, May 20, 2013 3:13 PM

8-6
8
3*Frein arrière Contrôler le fonctionnement et corriger si néces-
saire.
Contrôler la garde de la pédale de frein et la régler si nécessaire.
Contrôler le niveau du liquide, s’assurer de l’ab- sence de fuite, et corriger si nécessaire. √√√√√
Remplacer les plaquettes de frein. Quand la limite est atteinte.
4 *Durites de frein Contrôler l’état et remplacer si nécessaire.
√√√√
Remplacer. Tous les 4 ans
5 *Liquide de frein Remplacer. Tous les 2 ans
6 *Roues Contrôler le voile et l’état et remplacer si néces-
saire. √ √√√
7 *Pneus Contrôler l’état et la profondeur des sculptures et
remplacer si nécessaire.
Contrôler la pression de gonflage et l’équilibrage, et corriger si nécessaire. √ √√√
8 *Roulements de
moyeu de roue Contrôler l’état et le serrage, et remplacer si né-
cessaire. √ √√√
9 *Courroie trapézoï-
dale Contrôler l’usure et l’état, et remplacer si néces-
saire. √ √√√
10 *Visserie du châssis S’assurer que toutes les vis et tous les écrous
sont correctement serrés. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL
CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320
U2BG60F0.book Page 6 Monday, May 20, 2013 3:13 PM

8-7
8
11*Combinés ressort-
amortisseur Contrôler le fonctionnement et corriger si néces-
saire.
S’assurer de l’absence de fuites d’huile et rempla- cer si nécessaire. √√√
12 *Bagues de barre
stabilisatrice
Contrôler l’état et remplacer si nécessaire.
√√√
13 *Pivots de fusée ar-
rière Lubrifier à la graisse à base de savon au lithium.
√√√
14 *Arbre de direction Lubrifier à la graisse à base de savon au lithium. √√√
15 *Direction Contrôler le fonctionnement et réparer ou rempla-
cer, si nécessaire.
Contrôler le pincement et le régler si nécessaire. √√√√√
16 *Support du moteur Contrôler l’état et remplacer si nécessaire. √√√
17 *Soufflets d’essieu Contrôler l’état et remplacer si nécessaire. √√√√√
18 Huile moteur Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire. √ √√√
19 Cartouche du filtre
à huile moteur Remplacer.
√√√
20 Huile de différentiel Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire. √√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U2BG60F0.book Page 7 Monday, May 20, 2013 3:13 PM

8-8
8
21Huile de couple co-
nique arrière Changer.
S’assurer de l’absence de fuites d’huile et corriger
si nécessaire. √√
22 Circuit de refroidis-
sement Contrôler le niveau du liquide de refroidissement,
s’assurer de l’absence de fuites, et corriger si né-
cessaire. √√√√√
Remplacer le liquide de refroidissement. Tous les 2 ans
23 *Pièces mobiles et
câbles
√√√√
24 *Câble de sécurité
du sélecteur de
marche Contrôler le fonctionnement et régler ou rempla-
cer, si nécessaire. √√√
25 *Levier des gaz Contrôler le fonctionnement.
Contrôler la garde de levier des gaz et la régler si
nécessaire.
Lubrifier le câble et le logement de levier. √√√√√
26 *Contacteur de feu
stop sur freins
avant et arrière Contrôler le fonctionnement et corriger si néces-
saire. √√√√√
27 *Éclairage et contac-
teurs Contrôler le fonctionnement et corriger si néces-
saire.
Régler le faisceau des phares. √√√√√
N° ÉLÉMENTS
CONTRÔLES OU ENTRE-
TIENS À EFFECTUER INITIAL CHAQUE
Le plus
court des
intervalles mois136612
km
(mi) 320
(200) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
heures 20 80 160 160 320U2BG60F0.book Page 8 Monday, May 20, 2013 3:13 PM

8-9
8
FBU23071N.B.●Il est nécessaire d’augmenter la fréquence d’entretien de certains éléments lorsque le véhicule est utilisé
dans des zones particulièrement poussiéreuses ou humides, ou s’il est conduit à pleins gaz.●Entretien des freins hydrauliques
Contrôler régulièrement le niveau du liquide de frein et, si nécessaire, faire l’appoint de liquide.
Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de freintous les deux ans.
Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.
U2BG60F0.book Page 9 Monday, May 20, 2013 3:13 PM
