Page 111 of 186
8-10
8

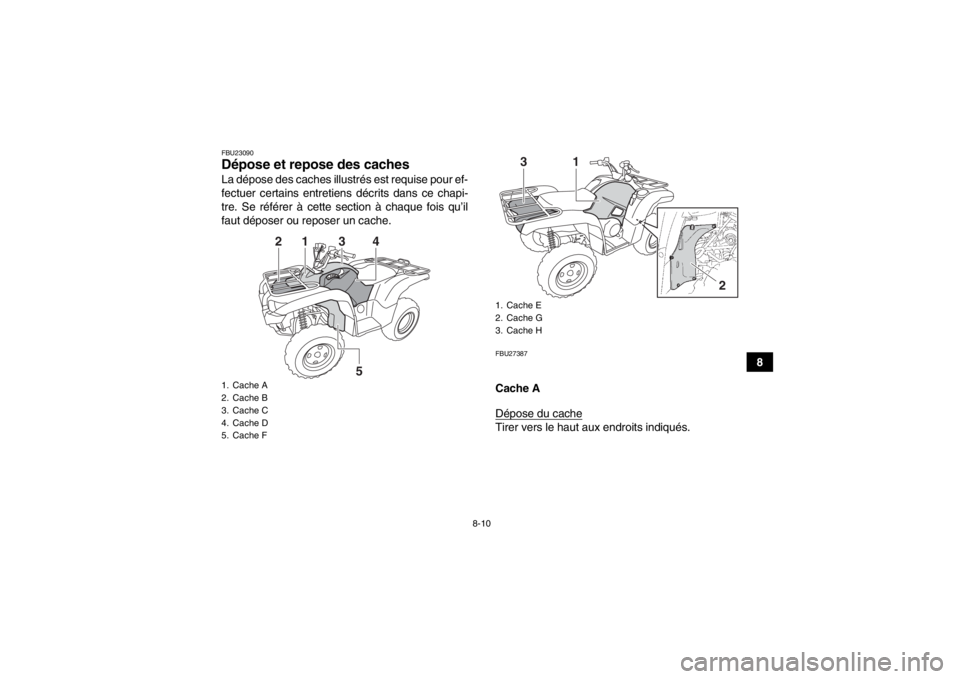

FBU23090Dépose et repose des caches La dépose des caches illustrés est requise pour ef-
fectuer certains entretiens décrits dans ce chapi-
tre. Se référer à cette section à chaque fois qu’il
faut déposer ou reposer un cache.
FBU27387Cache A
Dépose du cacheTirer vers le haut aux endroits indiqués.
1. Cache A
2. Cache B
3. Cache C
4. Cache D
5. Cache F
1
2
3
5
4
1. Cache E
2. Cache G
3. Cache H
1
3
2
U2BG60F0.book Page 10 Monday, May 20, 2013 3:13 PM
Page 112 of 186
8-11

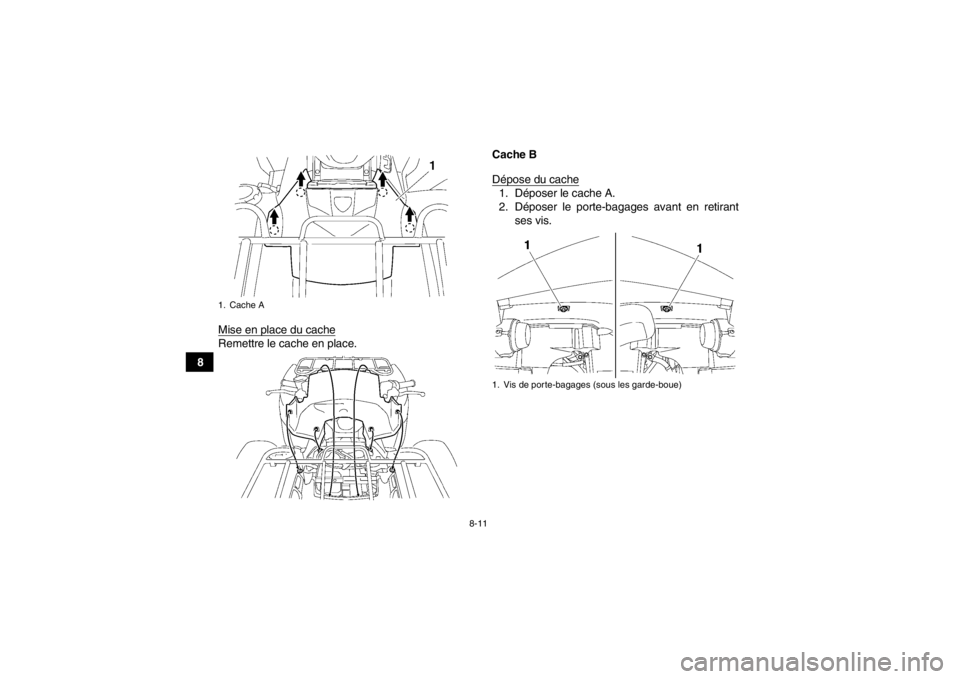

8Mise en place du cache
Remettre le cache en place. Cache B
Dépose du cache
1. Déposer le cache A.
2. Déposer le porte-bagages avant en retirant
ses vis.
1. Cache A
1. Vis de porte-bagages (sous les garde-boue)
U2BG60F0.book Page 11 Monday, May 20, 2013 3:13 PM
Page 113 of 186
8-12
8

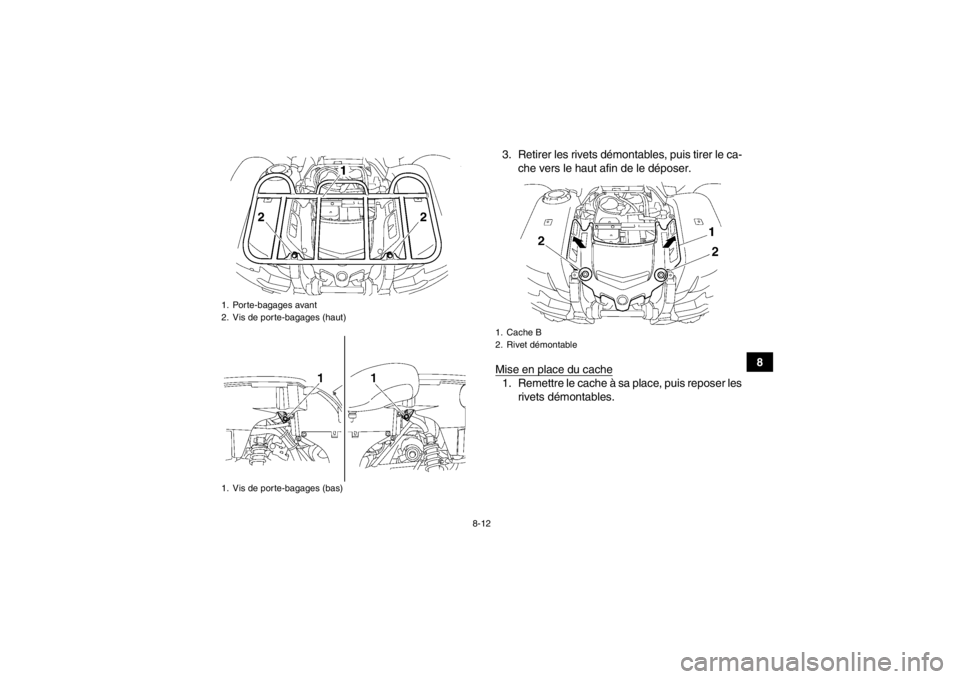

3. Retirer les rivets démontables, puis tirer le ca-
che vers le haut afin de le déposer.
Mise en place du cache
1. Remettre le cache à sa place, puis reposer les rivets démontables.
1. Porte-bagages avant
2. Vis de porte-bagages (haut)
1. Vis de porte-bagages (bas)
1. Cache B
2. Rivet démontable
U2BG60F0.book Page 12 Monday, May 20, 2013 3:13 PM
Page 114 of 186
8-13
82. Remonter le porte-bagages avant et ses vis,
puis serrer ces dernières à leur couple spéci-
fique.

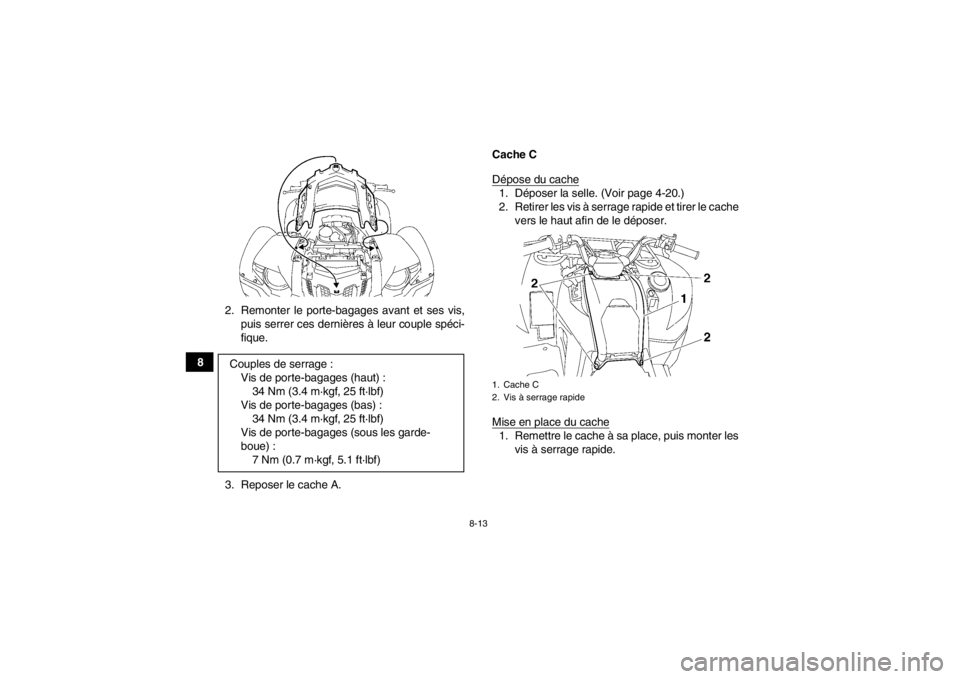

3. Reposer le cache A. Cache C
Dépose du cache
1. Déposer la selle. (Voir page 4-20.)
2. Retirer les vis à serrage rapide et tirer le cache
vers le haut afin de le déposer.
Mise en place du cache1. Remettre le cache à sa place, puis monter les vis à serrage rapide.
Couples de serrage :
Vis de porte-bagages (haut) :34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de porte-bagages (bas) : 34 Nm (3.4 m·kgf, 25 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) : 7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Cache C
2. Vis à serrage rapide
U2BG60F0.book Page 13 Monday, May 20, 2013 3:13 PM
Page 115 of 186
8-14
8

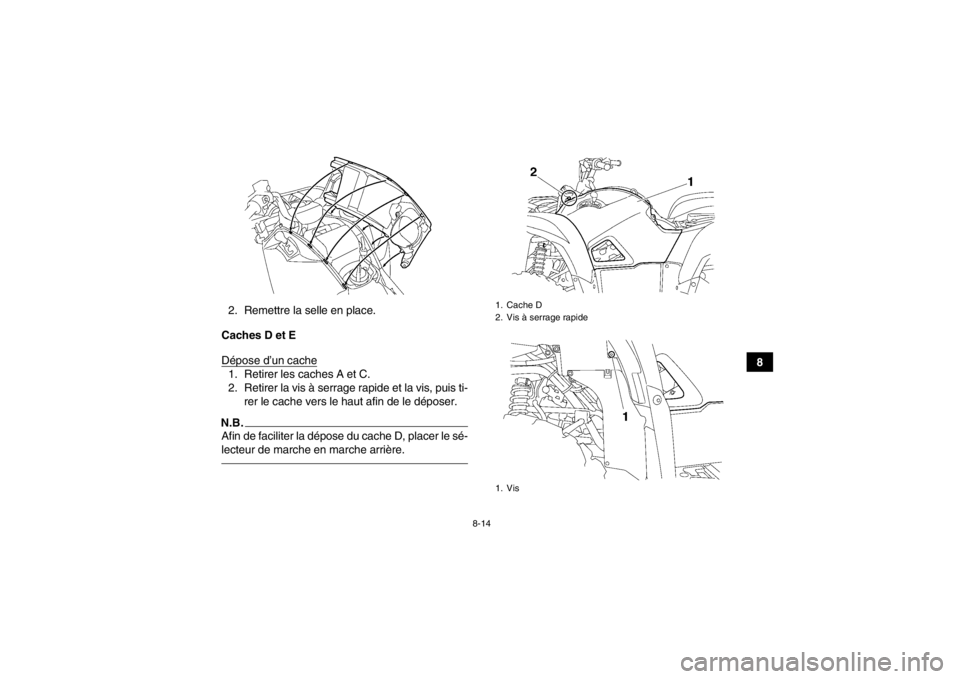

2. Remettre la selle en place.

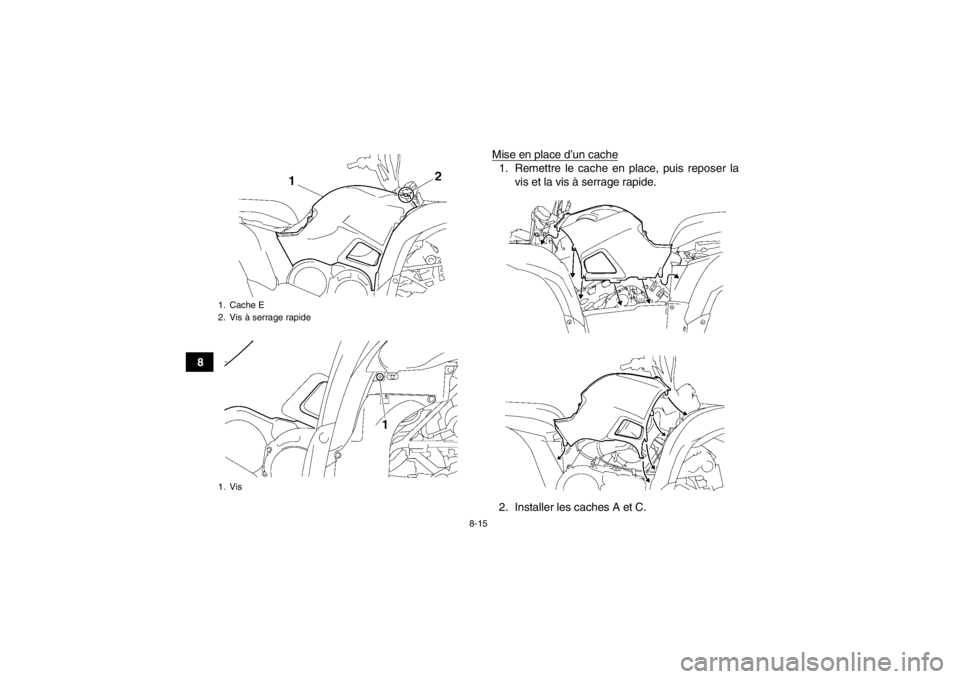

Caches D et E
Dépose d’un cache
1. Retirer les caches A et C.
2. Retirer la vis à serrage rapide et la vis, puis ti- rer le cache vers le haut afin de le déposer.N.B.Afin de faciliter la dépose du cache D, placer le sé-
lecteur de marche en marche arrière.
1. Cache D
2. Vis à serrage rapide
1. Vis
U2BG60F0.book Page 14 Monday, May 20, 2013 3:13 PM
Page 116 of 186
8-15
8Mise en place d’un cache
1. Remettre le cache en place, puis reposer la
vis et la vis à serrage rapide.
2. Installer les caches A et C.
1. Cache E
2. Vis à serrage rapide
1. VisU2BG60F0.book Page 15 Monday, May 20, 2013 3:13 PM
Page 117 of 186
8-16
8

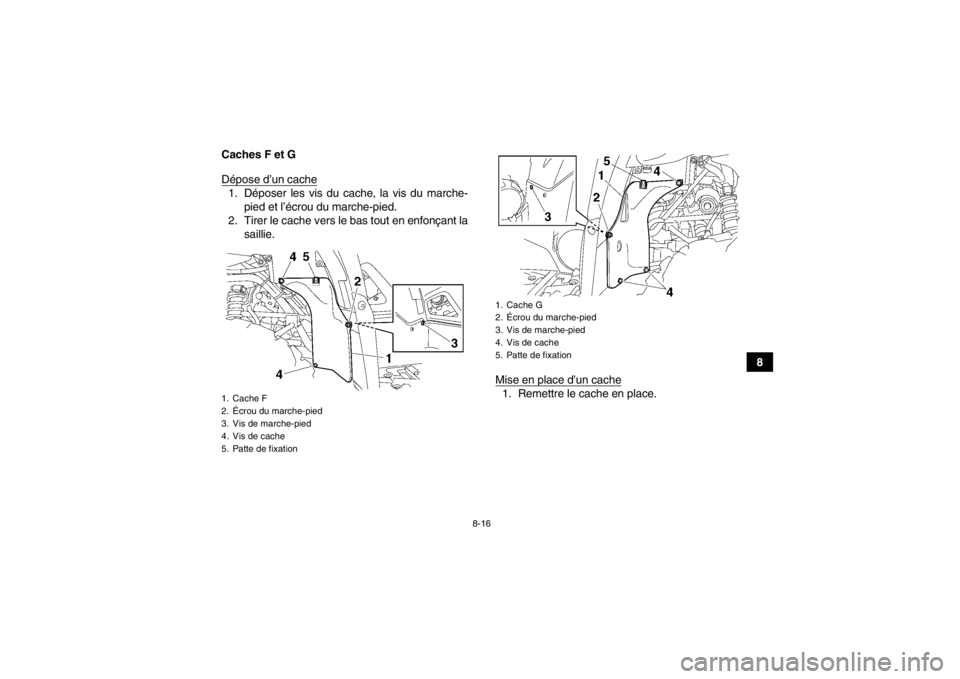

Caches F et G
Dépose d’un cache
1. Déposer les vis du cache, la vis du marche-
pied et l’écrou du marche-pied.
2. Tirer le cache vers le bas tout en enfonçant la saillie.
Mise en place d’un cache
1. Remettre le cache en place.
1. Cache F
2. Écrou du marche-pied
3. Vis de marche-pied
4. Vis de cache
5. Patte de fixation
1. Cache G
2. Écrou du marche-pied
3. Vis de marche-pied
4. Vis de cache
5. Patte de fixation
U2BG60F0.book Page 16 Monday, May 20, 2013 3:13 PM
Page 118 of 186
8-17

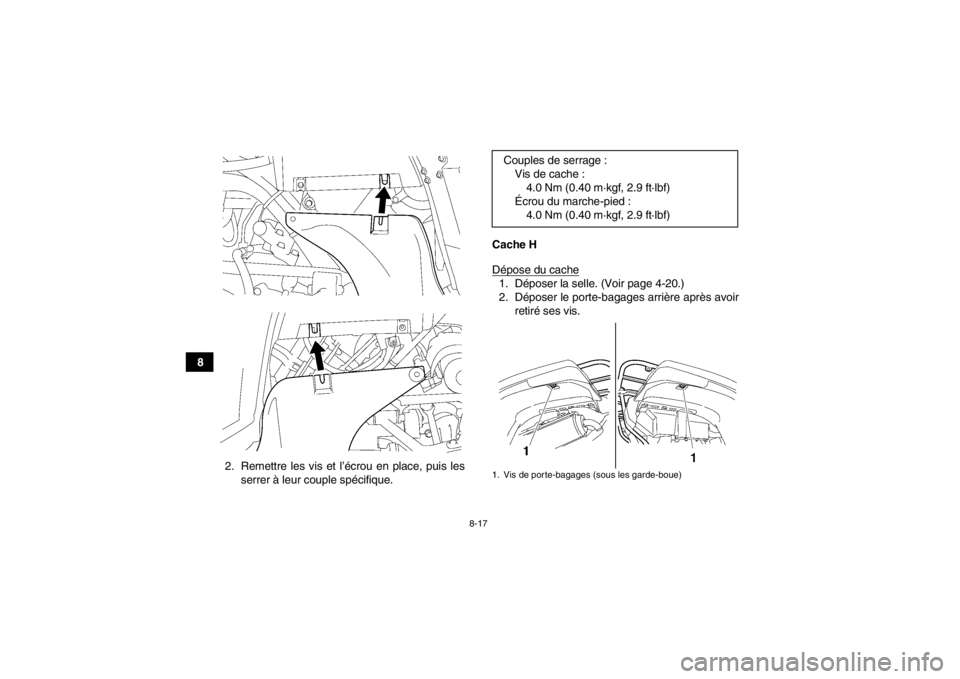

82. Remettre les vis et l’écrou en place, puis lesserrer à leur couple spécifique. Cache H
Dépose du cache
1. Déposer la selle. (Voir page 4-20.)
2. Déposer le porte-bagages arrière après avoir
retiré ses vis.Couples de serrage :Vis de cache :4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)
Écrou du marche-pied : 4.0 Nm (0.40 m·kgf, 2.9 ft·lbf)1. Vis de porte-bagages (sous les garde-boue)
U2BG60F0.book Page 17 Monday, May 20, 2013 3:13 PM
Page 119 of 186
8-18
8
3. Déposer les rivets démontables, puis appuyer
aux endroits illustrés.
Mise en place du cache
1. Remettre le cache à sa place, puis reposer les rivets démontables.
1. Porte-bagages arrière
2. Vis de porte-bagages (haut)
1. Vis de porte-bagages (bas)
1. Cache H
2. Rivet démontable
2
1
U2BG60F0.book Page 18 Monday, May 20, 2013 3:13 PM

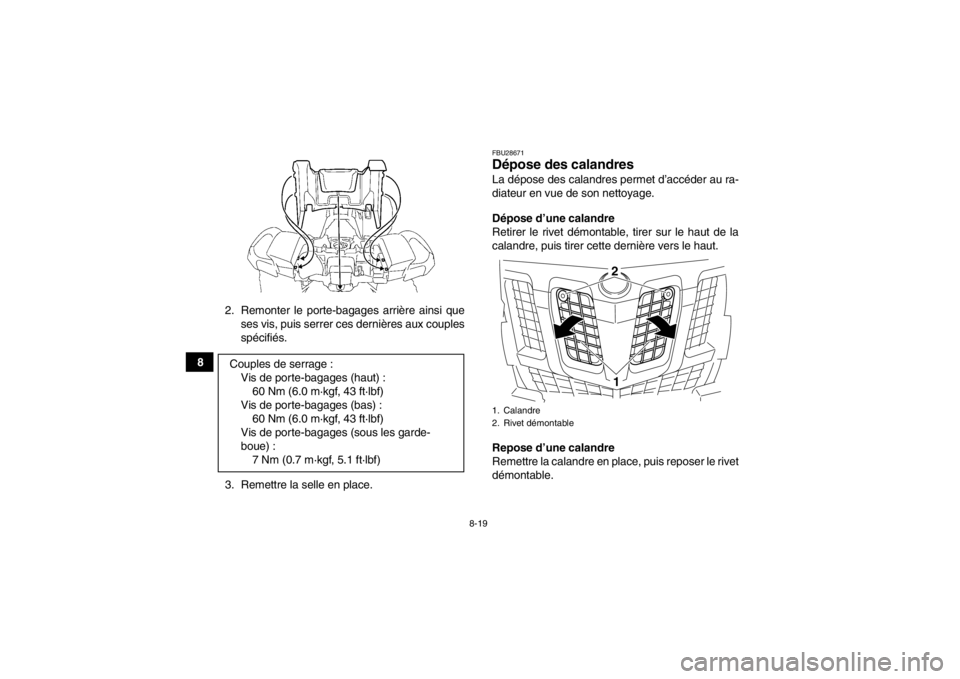

Page 120 of 186
8-19
82. Remonter le porte-bagages arrière ainsi que
ses vis, puis serrer ces dernières aux couples
spécifiés.
3. Remettre la selle en place.
FBU28671Dépose des calandres La dépose des calandres permet d’accéder au ra-
diateur en vue de son nettoyage.
Dépose d’une calandre
Retirer le rivet démontable, tirer sur le haut de la
calandre, puis tirer cette dernière vers le haut.
Repose d’une calandre
Remettre la calandre en place, puis reposer le rivet
démontable.
Couples de serrage :
Vis de porte-bagages (haut) :60 Nm (6.0 m·kgf, 43 ft·lbf)
Vis de porte-bagages (bas) : 60 Nm (6.0 m·kgf, 43 ft·lbf)
Vis de porte-bagages (sous les garde-
boue) : 7 Nm (0.7 m·kgf, 5.1 ft·lbf)1. Calandre
2. Rivet démontable
21
U2BG60F0.book Page 19 Monday, May 20, 2013 3:13 PM
