gaste ha desaparecido casi por completo, solicite
a un concesionario Yamaha que cambie el con-
junto de las pastillas de freno.
NOTAEs necesario quitar las ruedas para comprobar las
pastillas de freno. (Véase la página 8-65). Freno delantero
Freno trasero
SBU29843Comprobación del líquido de frenoAntes de utilizar el vehículo, verifique que el líqui-
do de frenos se encuentre por encima de la marca
de nivel mínimo. Compruebe el nivel del líquido de
frenos con la parte superior del nivel del depósito.
Añada líquido de frenos según sea necesario.

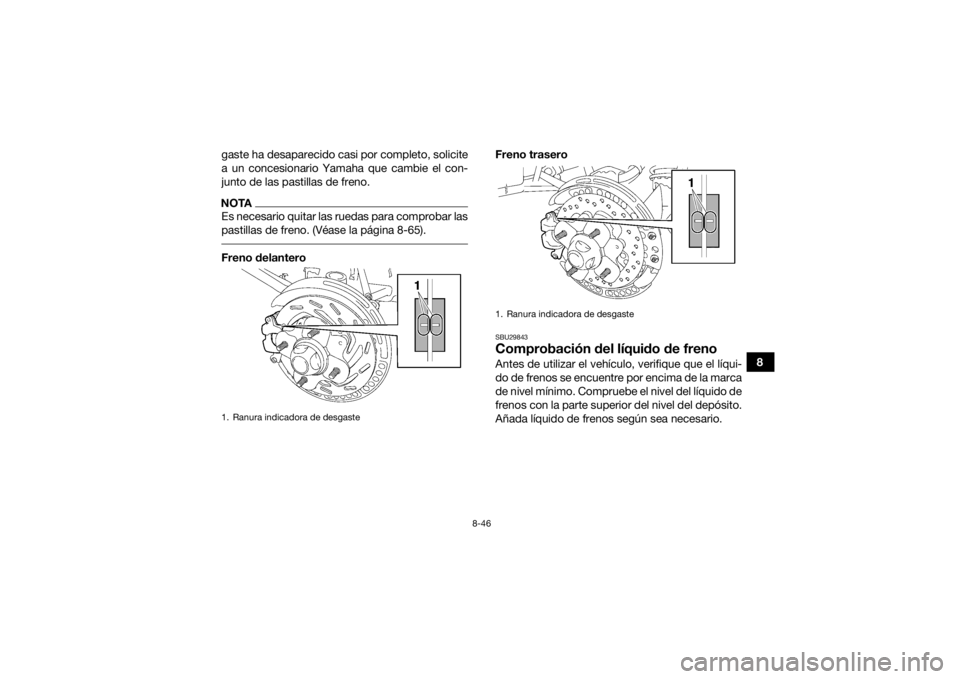

1. Ranura indicadora de desgaste
1. Ranura indicadora de desgaste
U2UD60S0.book Page 46 Tuesday, April 28, 2015 9:08 AM

8-47
8Freno delantero
Freno trasero
ADVERTENCIA
SWB02721Un mantenimiento inadecuado puede reducir
la capacidad de frenada. Observe las precau-
ciones siguientes:

Una cantidad insuficiente de líquido de fre-
nos puede ocasionar la penetración de aire
en el sistema, con lo que se reducirán las
prestaciones de los frenos.
 Limpie el tapón de llenado antes de extraer-
lo. Utilice únicamente líquido de frenos DOT
4 de un recipiente sellado.
 Utilice únicamente el líquido de frenos espe-
cificado; de lo contrario se pueden deterio-
rar las juntas de goma y producirse fugas.
 Añada el mismo tipo de líquido de freno. Si
añade un líquido de frenos distinto a DOT 4
se puede producir una reacción química per-
judicial.

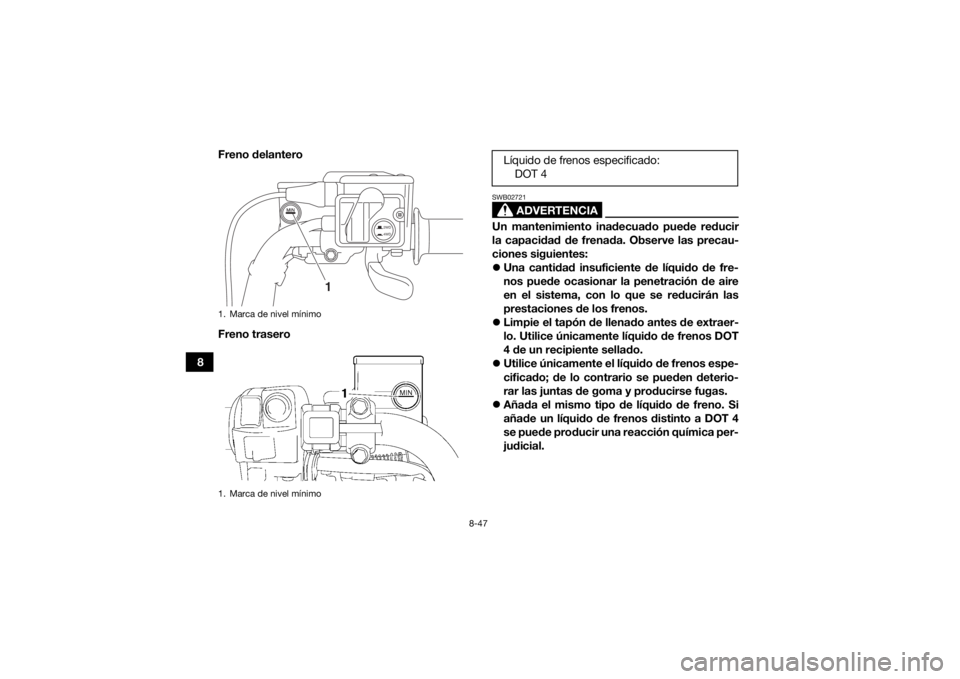

1. Marca de nivel mínimo
1. Marca de nivel mínimo
2WD
4WD
1
Líquido de frenos especificado:
DOT 4
U2UD60S0.book Page 47 Tuesday, April 28, 2015 9:08 AM

8-48
8

Evite que penetre agua en el depósito cuan-
do añada líquido. El agua reducirá significa-
tivamente el punto de ebullición del líquido y
puede provocar una obstrucción por vapor.
ATENCIÓNSCB01161El líquido de frenos puede dañar las superfi-
cies pintadas o las piezas de plástico. Elimine
siempre inmediatamente el líquido que se haya
derramado. A medida que las pastillas de freno se desgastan,
es normal que el nivel de líquido de freno disminu-
ya de forma gradual. Un nivel bajo de líquido de
frenos puede ser indicativo del desgaste de las
pastillas o de una fuga en el sistema de frenos; por
tanto, compruebe si las pastillas están desgasta-
das y si hay alguna fuga en el sistema. Si el nivel
de líquido de frenos disminuye de forma repenti-
na, solicite a un concesionario Yamaha que averi-
güe la causa antes de seguir utilizando el vehículo.
SBU24293Cambio del líquido de frenoSolicite a un concesionario Yamaha que cambie el
líquido de freno según los intervalos que se espe-
cifican en el cuadro de mantenimiento periódico y
engrase. Además, se deben cambiar las juntas de
aceite de las bombas y las pinzas de freno, así
como los tubos de freno, según los intervalos in-
dicados a continuación o siempre que estén da-
ñados o presenten fugas.
Juntas de aceite: Cambiar cada dos años.
 Tubos de freno: Cambiar cada cuatro años.SBU27773Comprobación del juego libre de las
manetas de freno delantero y traseroSe debe comprobar el juego libre de las manetas
de freno delantero y trasero según los intervalos
que se especifican en el cuadro de mantenimiento
periódico y engrase. Las manetas de freno no de-
ben ningún juego, como se muestra. Si hay juego
libre, haga revisar el sistema de frenos en un con-
cesionario Yamaha.
U2UD60S0.book Page 48 Tuesday, April 28, 2015 9:08 AM

8-49
8Freno delantero
Freno trasero
SBU29074Ajuste del juego libre del pedal de fre-
noSe debe ajustar el juego del pedal de freno según
los intervalos que se especifican en el cuadro de
mantenimiento periódico y engrase.NOTA
Siempre que ajuste el freno trasero, realice la
totalidad de esta operación en el orden siguien-
te.
 Antes de ajustar el juego del pedal de freno,
compruebe el desgaste de las pastillas de freno
trasero. El juego libre del pedal de freno debe medir 1.0–
6.0 mm (0.04–0.24 in), como se muestra. Si es in-
correcto, ajústelo del modo siguiente.

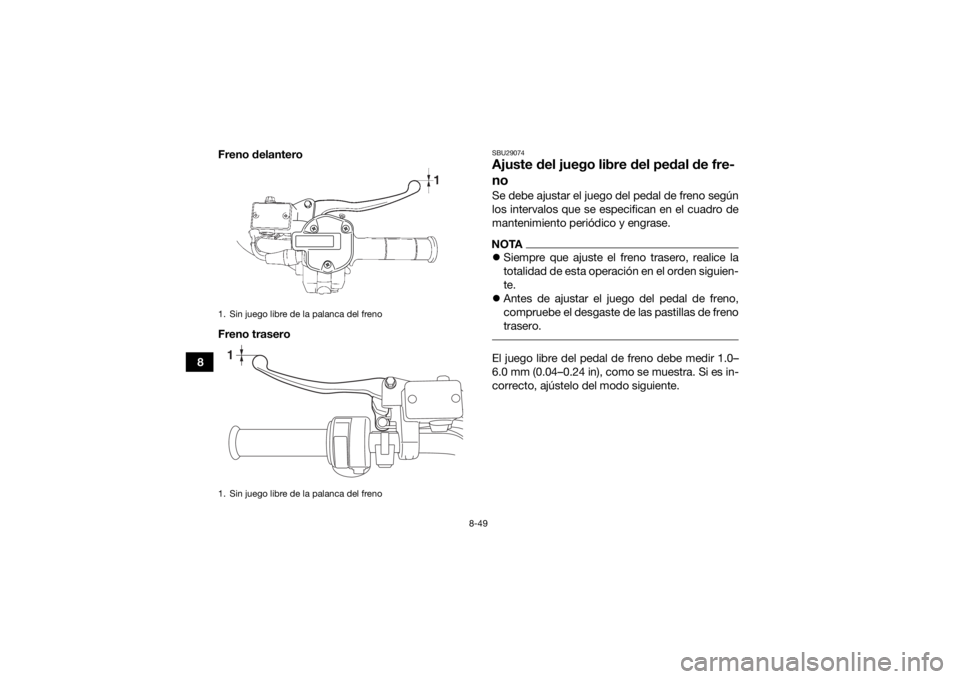

1. Sin juego libre de la palanca del freno
1. Sin juego libre de la palanca del freno1
U2UD60S0.book Page 49 Tuesday, April 28, 2015 9:08 AM

8-50
8
1. Desmonte el panel G. (Véase la página 8-11).
2. Afloje la contratuerca.
3. Gire la tuerca de ajuste del juego libre del pe-
dal de freno en la dirección (a) para incremen-
tar el juego libre y en la dirección (b) para
reducirlo. 4. Apriete la contratuerca.
5. Después del ajuste debe haber algo de juego
en la unión del cable del pedal de freno, como
se muestra. Si no hay ningún juego, repita los
pasos 2 a 4.

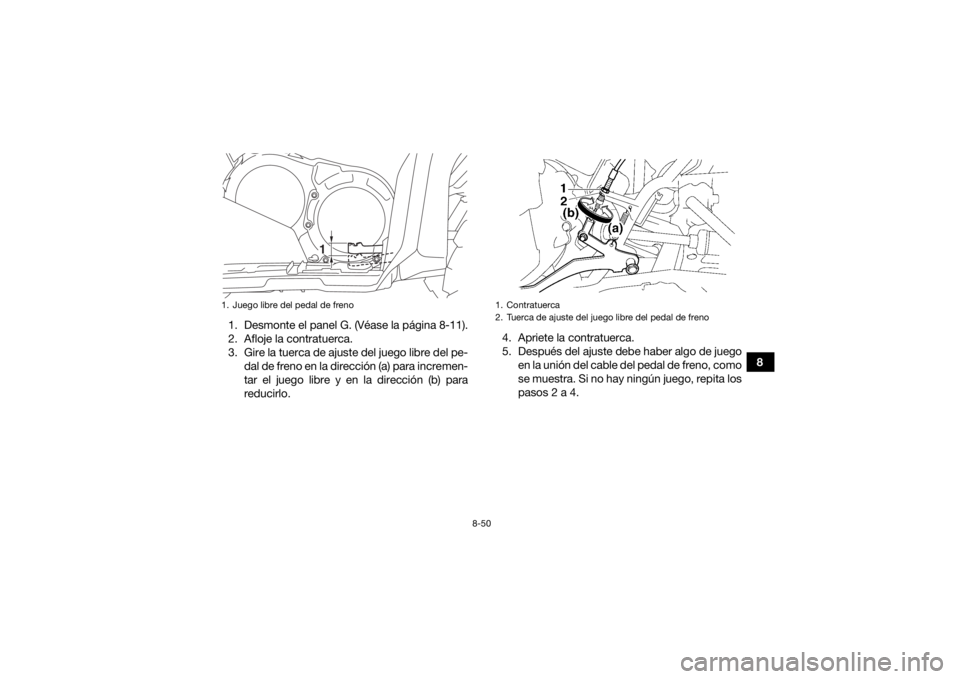

1. Juego libre del pedal de freno
1
1. Contratuerca
2. Tuerca de ajuste del juego libre del pedal de freno
U2UD60S0.book Page 50 Tuesday, April 28, 2015 9:08 AM

8-51
86. Monte el panel.
Si no consigue obtener el juego correcto, hágalo
ajustar en un concesionario Yamaha.
NOTADurante el ajuste del juego del pedal de freno:
 No pise el pedal del freno.
 Asegúrese de que la maneta del freno trasero y
el pedal no se muevan.
SBU24231Guardapolvos de ejesDebe comprobar posibles daños en los guarda-
polvos de ejes según los intervalos que se especi-
fican en el cuadro de mantenimiento periódico y
engrase. Compruebe la existencia de desgarros o
daños en los guardapolvos de ejes. Si se detecta
algún daño, solicite que un concesionario Yamaha
los reponga.

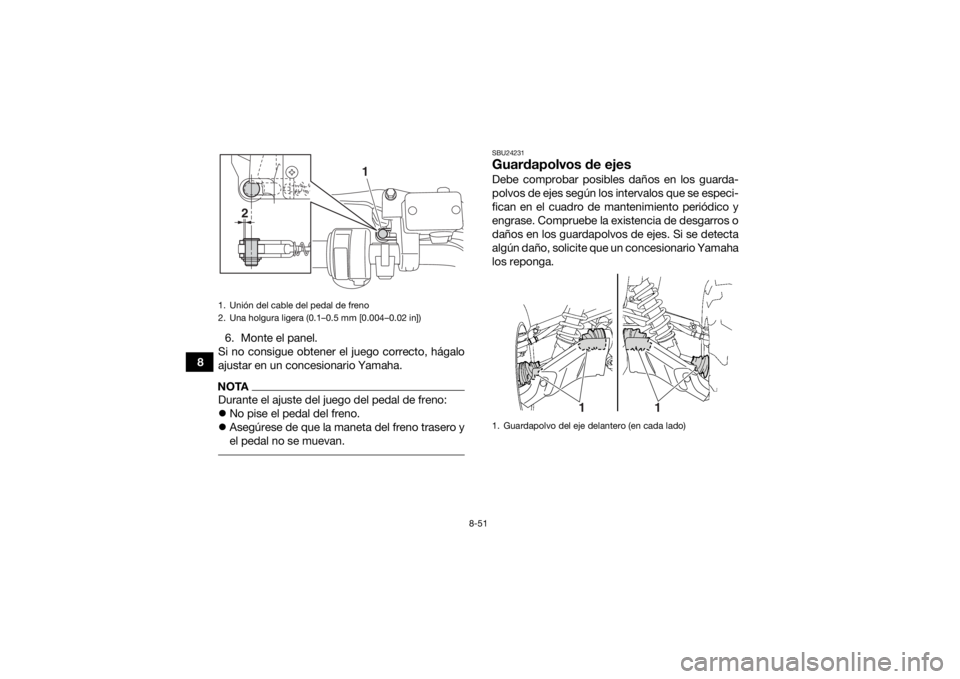

1. Unión del cable del pedal de freno
2. Una holgura ligera (0.1–0.5 mm [0.004–0.02 in])
1
2
1. Guardapolvo del eje delantero (en cada lado)
1
1
U2UD60S0.book Page 51 Tuesday, April 28, 2015 9:08 AM

8-52
8
SBU24905Comprobación y engrase de los cablesCada vez que conduzca, compruebe el funciona-
miento y el estado de todos los cables de control.
Engrase los cables y sus extremos si es necesa-
rio. Si un cable está dañado o no se mueve con
suavidad, hágalo revisar o cambiar por un conce-
sionario Yamaha.
ADVERTENCIA
SWB02582Inspeccione los cables con frecuencia y
reemplácelos si están dañados. Cuando la
cubierta exterior de los cables de control
está dañada, puede producirse corrosión.
Los cables también pueden pelarse o dañar-
se, lo que restringiría el uso de los controles
y podría ser causa de un accidente o de he-
ridas.
 Asegúrese siempre de que todos los cables
de control funcionen correctamente antes
de circular en días fríos. Si los cables de con-
trol están congelados o no funcionan co-
rrectamente, puede resultar imposible
controlar el ATV, lo que puede ocasionar un
accidente o una colisión. SBU24913Comprobación y engrase de las mane-
tas de freno delantero y traseroCada vez que vaya a conducir, debe verificar an-
tes el funcionamiento de las manetas de freno de-
lantero y trasero y engrasar los pivotes de las
manetas si fuera necesario.

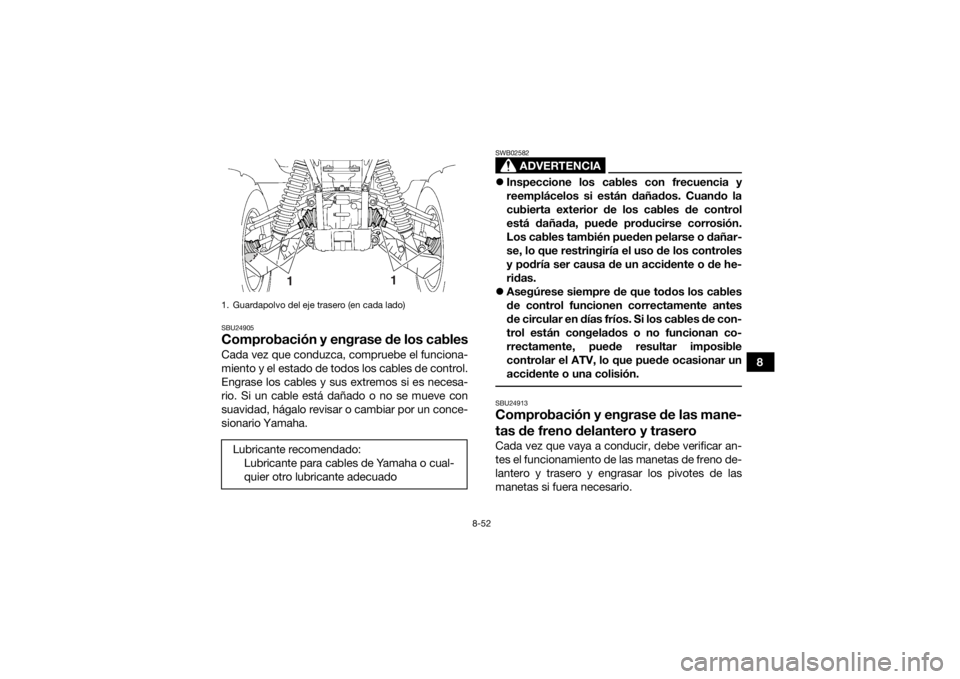

1. Guardapolvo del eje trasero (en cada lado)Lubricante recomendado:
Lubricante para cables de Yamaha o cual-
quier otro lubricante adecuado
1
1
U2UD60S0.book Page 52 Tuesday, April 28, 2015 9:08 AM

8-53

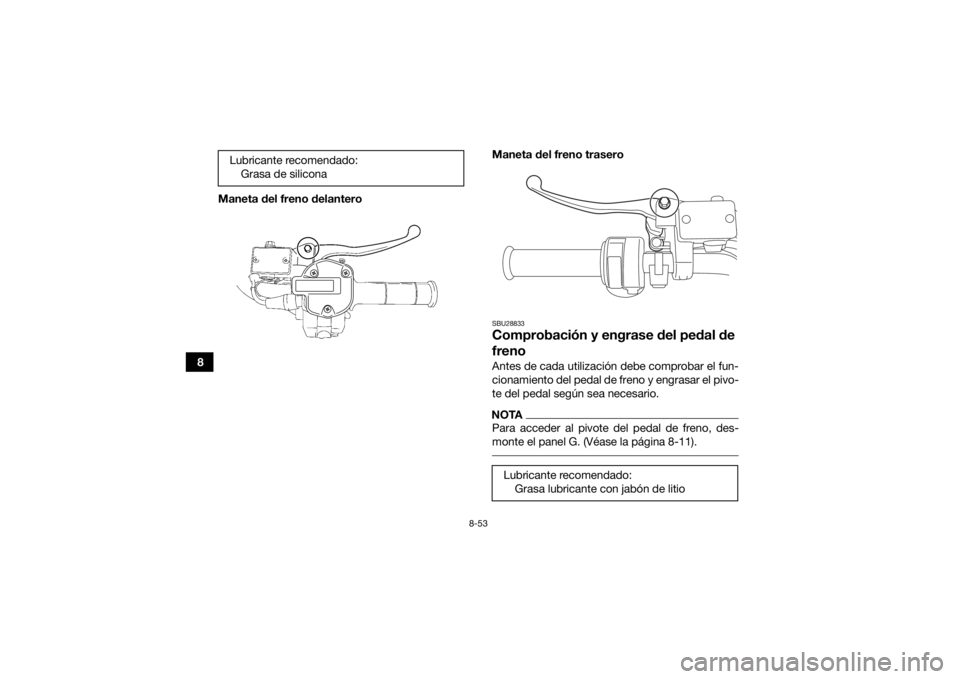

8Maneta del freno delantero
Maneta del freno trasero
SBU28833Comprobación y engrase del pedal de
frenoAntes de cada utilización debe comprobar el fun-
cionamiento del pedal de freno y engrasar el pivo-
te del pedal según sea necesario.NOTAPara acceder al pivote del pedal de freno, des-
monte el panel G. (Véase la página 8-11).
Lubricante recomendado:
Grasa de silicona
Lubricante recomendado:Grasa lubricante con jabón de litio
U2UD60S0.book Page 53 Tuesday, April 28, 2015 9:08 AM

8-54
8
SBU24964Comprobación de los cojinetes de los
cubos de las ruedasSe deben comprobar los cojinetes de los cubos
de las ruedas delanteras y traseras según los in-
tervalos que se especifican en el cuadro de man-
tenimiento periódico y engrase. Si el cubo de una
rueda presenta juego o la rueda no gira con sua-
vidad, solicite a un concesionario Yamaha que re-
vise los cojinetes de los cubos de las rueda.
SBU25023Comprobación de los bujes del estabi-
lizadorDebe comprobar posibles daños en los bujes del
estabilizador según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico y
engrase.
Solicite a un concesionario Yamaha que cambie
los bujes del estabilizador si es necesario.
U2UD60S0.book Page 54 Tuesday, April 28, 2015 9:08 AM

8-55
8
SBU25053Engrase de los pivotes de articulación
traserosLos pivotes de articulación traseros se deben lu-
bricar según los intervalos que se especifican en
el cuadro de mantenimiento periódico y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.
SBU25094Engrase del eje de direcciónEl eje de dirección se debe lubricar en un conce-
sionario Yamaha según los intervalos que se es-
pecifican en el cuadro de mantenimiento
periódico y engrase.NOTAUtilice una pistola de engrase para las piezas pro-
vistas de boquilla de engrase.

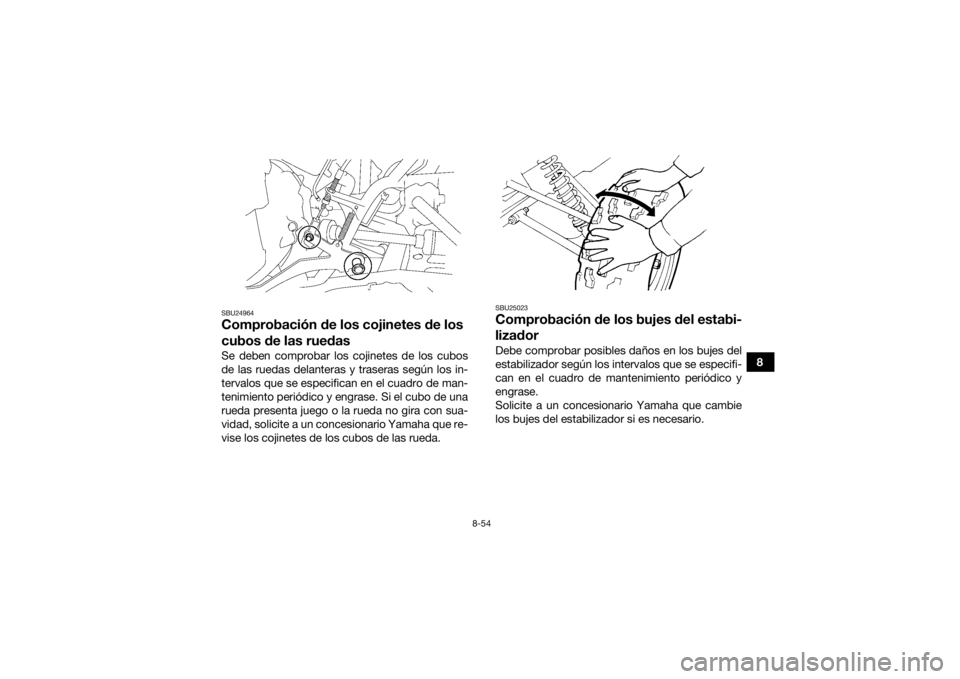

Lubricante recomendado:Grasa lubricante con jabón de litio

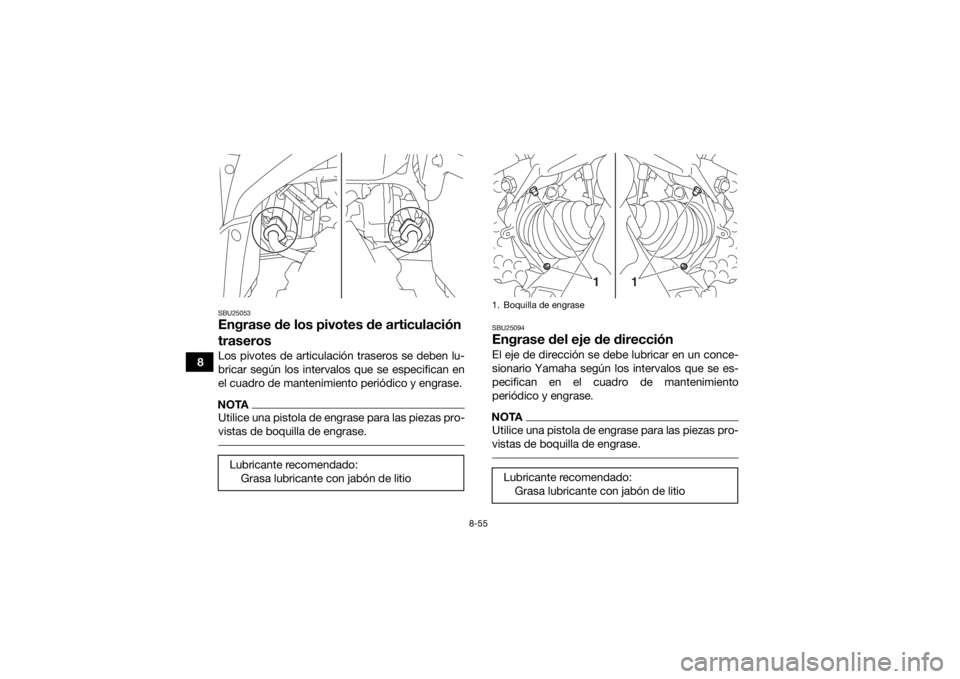

1. Boquilla de engraseLubricante recomendado:Grasa lubricante con jabón de litio
