YAMAHA GRIZZLY 700 2021 Manuale de Empleo (in Spanish)

9-5
9
5*Sistema de escape • Compruebe si hay fugas y sustituya las juntas si
es necesario.
• Compruebe si hay elementos que no estén apre- tados y apriete todas las bridas con tornillo y las
juntas si es necesario. √√√
6 Parachispas •Limpiar. √√√
7 *Sistema de induc-
ción de aire • Comprobar si la válvula de corte de aire, la válvu-
la de láminas y el tubo están dañados.
• Cambiar las piezas averiadas según sea necesa- rio. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL
CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBFE60S0.book Page 5 Tuesday, August 18, 2020 11:40 AM

9-6
9
SBU36892Cuadro de mantenimiento periódico: Mantenimiento y engrase generalesNOTAEn los ATV que no estén provistos de cuentakilómetros o cuentahoras, en lugar de ello siga los interva-
los de mantenimiento mensual.
 En los ATV provistos de cuentakilómetros o cuentahoras, siga los intervalos de mantenimiento mensual
si no se han cumplido el kilometraje o las horas de funcionamiento del motor indicados.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 Filtro de aire • Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
2 *Freno delantero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
UBFE60S0.book Page 6 Tuesday, August 18, 2020 11:40 AM

9-7
9
3*Freno trasero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el juego libre del pedal de freno y ajústelo si es necesario.
• Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
4 *Tu b o s d e f r e n o • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√
• Cambiar. Cada 4 años
5 *Líquido de frenos • Cambiar. Cada 2 años
6 *Ruedas • Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario. √ √√√
7 *Neumáticos • Compruebe la profundidad del dibujo del neumá-
tico así como si hay daños y sustitúyalos si es ne-
cesario.
• Compruebe la presión del aire y el equilibrio y realice correcciones si es necesario. √ √√√
8 *Cojinetes de los cu-
bos de las ruedas • Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL
CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBFE60S0.book Page 7 Tuesday, August 18, 2020 11:40 AM

9-8
9
9*Correa trapezoidal • Compruebe si hay desgaste, grietas u otros da-
ños y sustitúyala si es necesario. √ √√√
10 *Fijaciones del basti-
dor • Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
11 *Conjuntos amorti-
guadores • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
12 *Bujes del estabiliza-
dor • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
13 *Pivotes de articula-
ción traseros
• Lubrique con grasa a base de jabón de litio.
√√√
14 *Eje de la dirección • Lubrique con grasa a base de jabón de litio. √√√
15 *Dirección • Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
• Compruebe la convergencia y realice ajustes si es necesario. √√√√√
16 *Soportes de motor • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
17 *Guardapolvos de
ejes • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBFE60S0.book Page 8 Tuesday, August 18, 2020 11:40 AM

9-9
9
18 Aceite de motor•Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √ √√√
19 Cartucho del filtro
de aceite del motor
•Cambiar.
√√√
20 Aceite del diferen-
cial •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √√
21 Aceite del engrana-
je final •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √√
22 Sistema de refrige-
ración • Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
• Cambie el refrigerante. Cada 2 años
23 *Piezas móviles y ca-
bles •Lubricar.
√√√√
24 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBFE60S0.book Page 9 Tuesday, August 18, 2020 11:40 AM

9-10
9
SBU23072NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de las bombas de freno y de las pinzas y cambie
el líquido de freno.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados. 25 *Interruptores de fre-
no delantero y tra-
sero • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
26 *Luces e interrupto-
res • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBFE60S0.book Page 10 Tuesday, August 18, 2020 11:40 AM

9-11
9
SBU23091Desmontaje y montaje de los panelesLos paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.

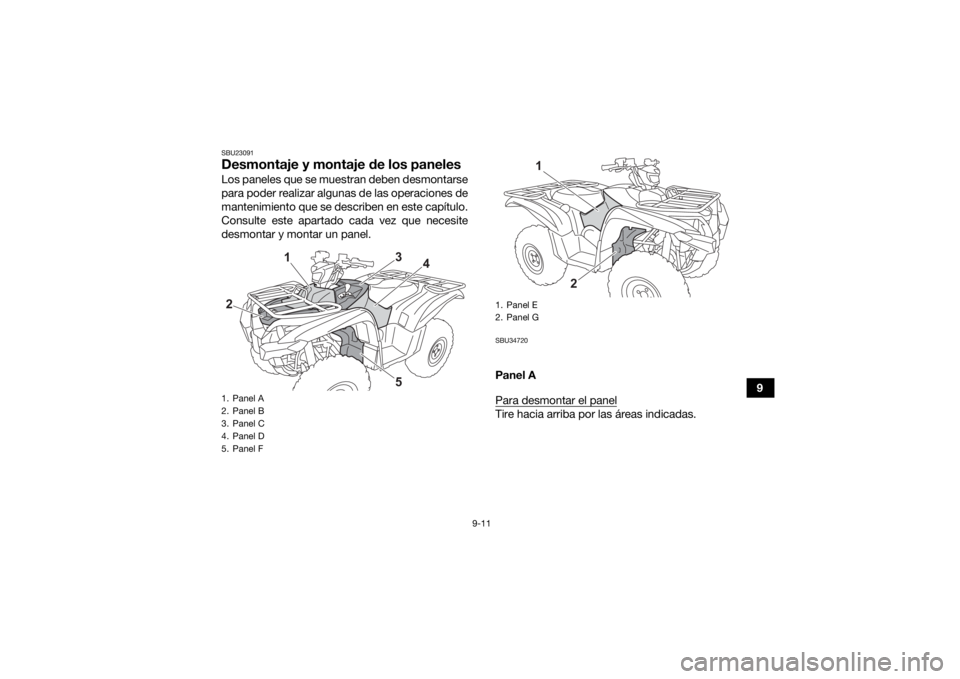

SBU34720Panel A
Para desmontar el panelTire hacia arriba por las áreas indicadas.
1. Panel A
2. Panel B
3. Panel C
4. Panel D
5. Panel F2
1
3
4
5
1. Panel b
2. Panel d
2
1
UBFE60S0.book Page 11 Tuesday, August 18, 2020 11:40 AM

9-12
9Para montar el panel

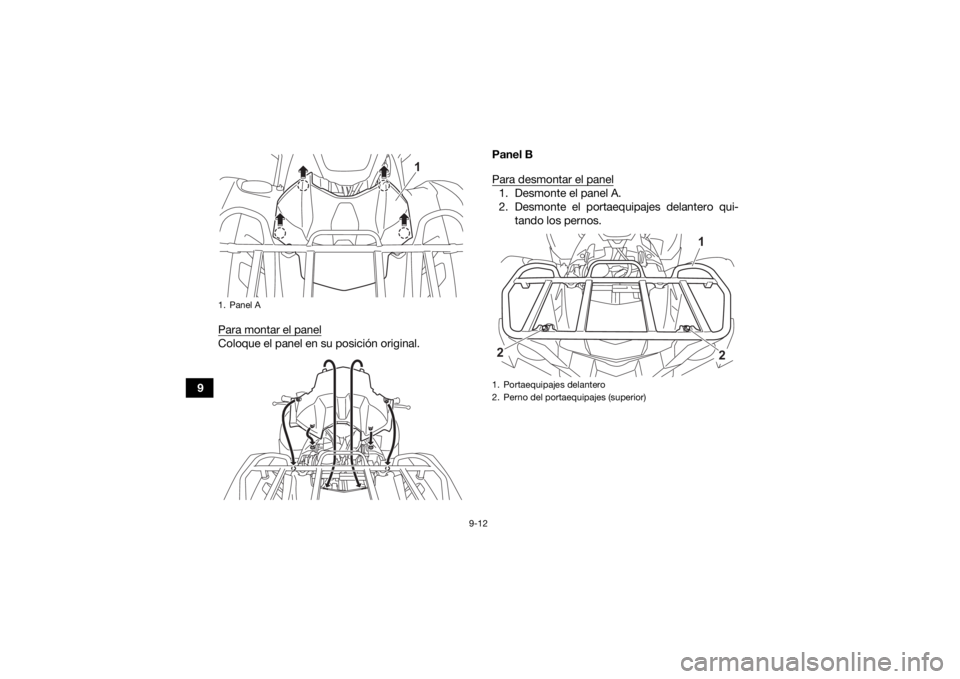

Coloque el panel en su posición original. Panel B
Para desmontar el panel
1. Desmonte el panel A.
2. Desmonte el portaequipajes delantero qui-
tando los pernos.
1. Panel A
1
1. Portaequipajes delantero
2. Perno del portaequipajes (superiorF
1
2
2
UBFE60S0.book Page 12 Tuesday, August 18, 2020 11:40 AM

9-13
9

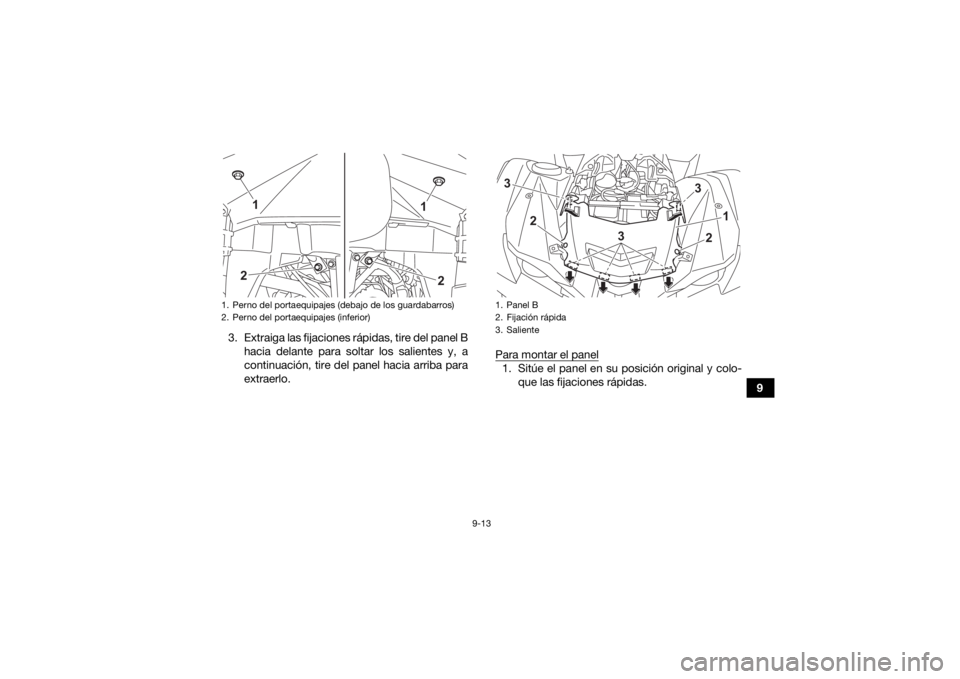

3. Extraiga las fijaciones rápidas, tire del panel B
hacia delante para soltar los salientes y, a
continuación, tire del panel hacia arriba para
extraerlo. Para montar el panel
1. Sitúe el panel en su posición original y colo-
que las fijaciones rápidas.
1. Perno del portaequipajes (debajo de los guardabarros)
2. Perno del portaequipajes (inferior)
1
2
2
1
1. Panel B
2. Fijaci

9-14
92. Monte el portaequipajes delantero colocando
los pernos y apretándolos con los pares es-
pecificados.
3. Monte el panel A. Panel C
Para desmontar el panel
1. Desmonte el asiento. (Véase la página 5-22).
2. Desmonte el panel A.

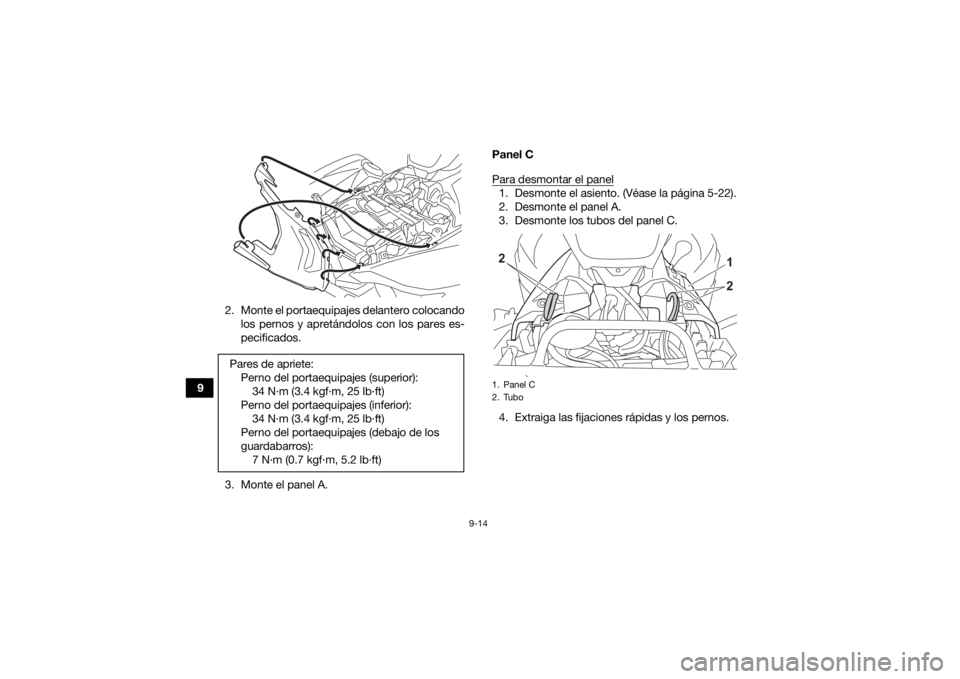

3. Desmonte los tubos del panel C.
4. Extraiga las fijaciones rápidas y los pernos.
Pares de apriete:
Perno del portaequipajes (superior):34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (inferior): 34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (debajo de los
guardabarros): 7 N·m (0.7 kgf·m, 5.2 lb·ft)1. Panel C
2. Tubo
21
2
