YAMAHA JETBLASTER 2022 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2022, Model line: JETBLASTER, Model: YAMAHA JETBLASTER 2022Pages: 106, PDF-Größe: 4.92 MB
Page 31 of 106

Beschreibung
24
69
10
6
1
2
3
4
58 7
1
RiDE-Hebel (Seite 29)
2 Motor-Quickstoppschalter (Seite 26)
3 Clip (Seite 26)
4 Schalter “TRIM” (Seite 31)
5 Motor-Quickstoppleine (Handgelenk-
Schleife) (Seite 26)
6 Rückspiegel
7 Gashebel (Seite 27)
8 Motor-Start-/-Stopp-Schalter (Seite 26)
9 Multifunktionsdisplay (Seite 34)
10 Handschuhfach (Seite 43)
UF6C70G0.book Page 24 Wednesd ay, November 3, 2021 8:45 AM
Page 32 of 106

Beschreibung
25

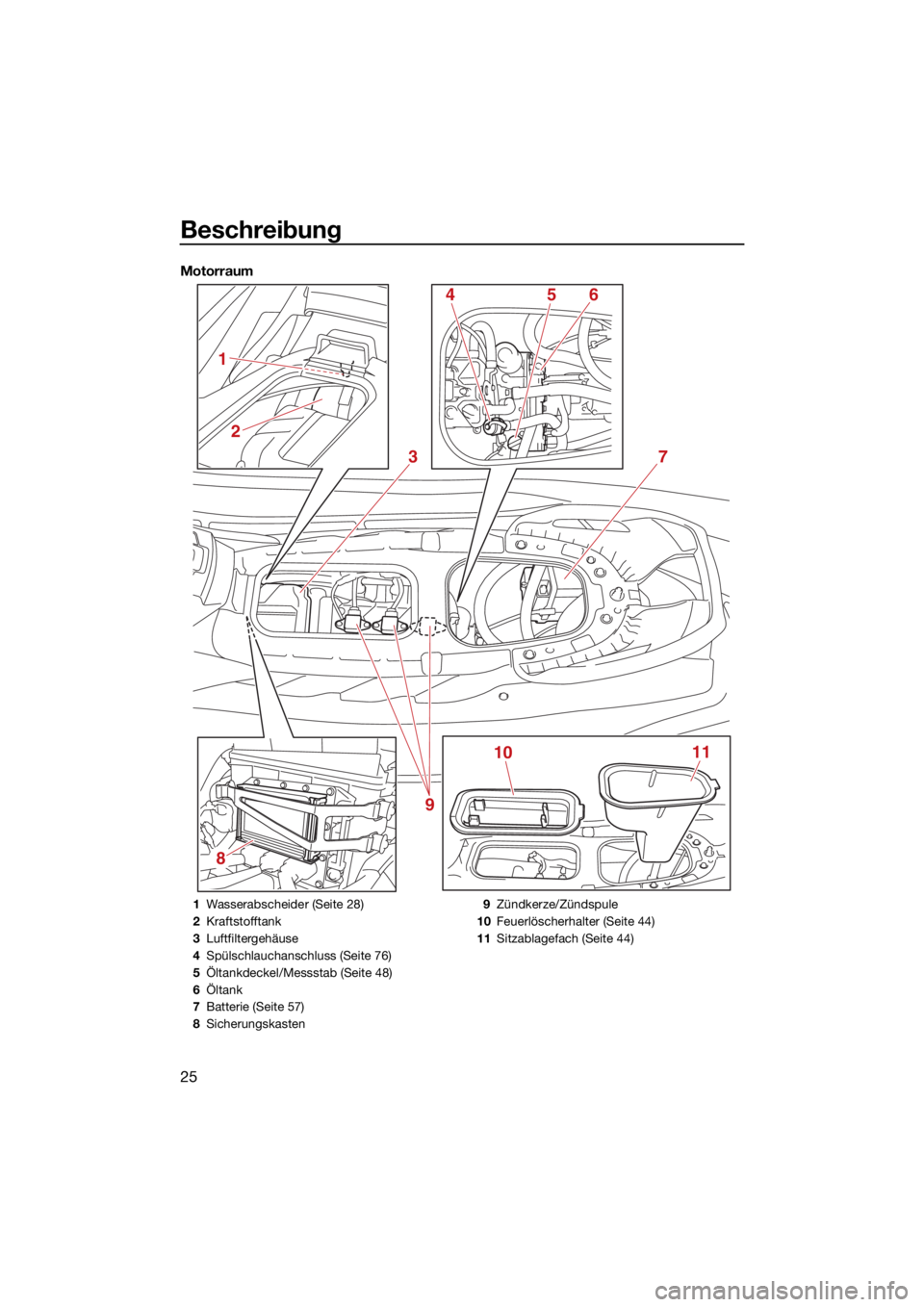

Motorraum
8
3
1011
4
2
1
56
7
9
1 Wasserabscheider (Seite 28)
2 Kraftstofftank
3 Luftfiltergehäuse
4 Spülschlauchanschluss (Seite 76)
5 Öltankdeckel/Messstab (Seite 48)
6 Öltank
7 Batterie (Seite 57)
8 Sicherungskasten 9
Zündkerze/Zündspule
10 Feuerlöscherhalter (Seite 44)
11 Sitzablagefach (Seite 44)
UF6C70G0.book Page 25 Wednesd ay, November 3, 2021 8:45 AM
Page 33 of 106

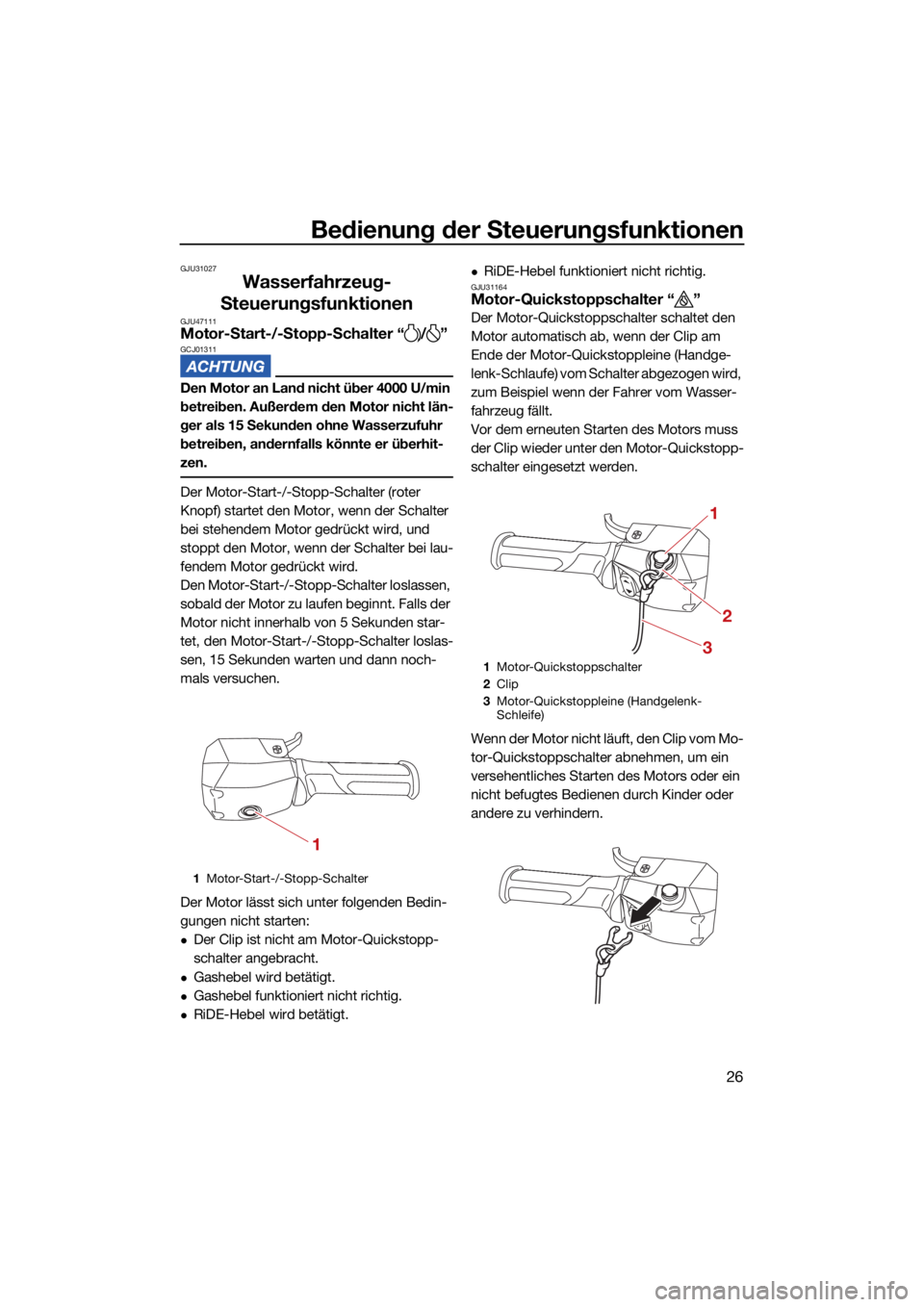

Bedienung der Steuerungsfunktionen
26
GJU31027
Wasserfahrzeug-
Steuerungsfunktionen
GJU47111Motor-Start-/-Stopp-Schalter “ / ”GCJ01311
Den Motor an Land nicht über 4000 U/min
betreiben. Außerdem den Motor nicht län-
ger als 15 Sekunden ohne Wasserzufuhr
betreiben, andernfalls könnte er überhit-
zen.
Der Motor-Start-/-Stopp-Schalter (roter
Knopf) startet den Motor, wenn der Schalter
bei stehendem Motor gedrückt wird, und
stoppt den Motor, wenn der Schalter bei lau-
fendem Motor gedrückt wird.
Den Motor-Start-/-Stopp-Schalter loslassen,
sobald der Motor zu laufen beginnt. Falls der
Motor nicht innerhalb von 5 Sekunden star-
tet, den Motor-Start-/-Stopp-Schalter loslas-
sen, 15 Sekunden warten und dann noch-
mals versuchen.
Der Motor lässt sich unter folgenden Bedin-
gungen nicht starten:
Der Clip ist nicht am Motor-Quickstopp-
schalter angebracht.
Gashebel wird betätigt.
Gashebel funktioniert nicht richtig.
RiDE-Hebel wird betätigt.
RiDE-Hebel funktioniert nicht richtig.GJU31164Motor-Quickstoppschalter “ ”
Der Motor-Quickstoppschalter schaltet den
Motor automatisch ab, wenn der Clip am
Ende der Motor-Quickstoppleine (Handge-
lenk-Schlaufe) vom Schalter abgezogen wird,
zum Beispiel wenn der Fahrer vom Wasser-
fahrzeug fällt.
Vor dem erneuten Starten des Motors muss
der Clip wieder unter den Motor-Quickstopp-
schalter eingesetzt werden.
Wenn der Motor nicht läuft, den Clip vom Mo-
tor-Quickstoppschalter abnehmen, um ein
versehentliches Starten des Motors oder ein
nicht befugtes Bedienen durch Kinder oder
andere zu verhindern.
1 Motor-Start-/-Stopp-Schalter
1
1Motor-Quickstoppschalter
2 Clip
3 Motor-Quickstoppleine (Handgelenk-
Schleife)
1
2
3
UF6C70G0.book Page 26 Wednesd ay, November 3, 2021 8:45 AM
Page 34 of 106

Bedienung der Steuerungsfunktionen
27

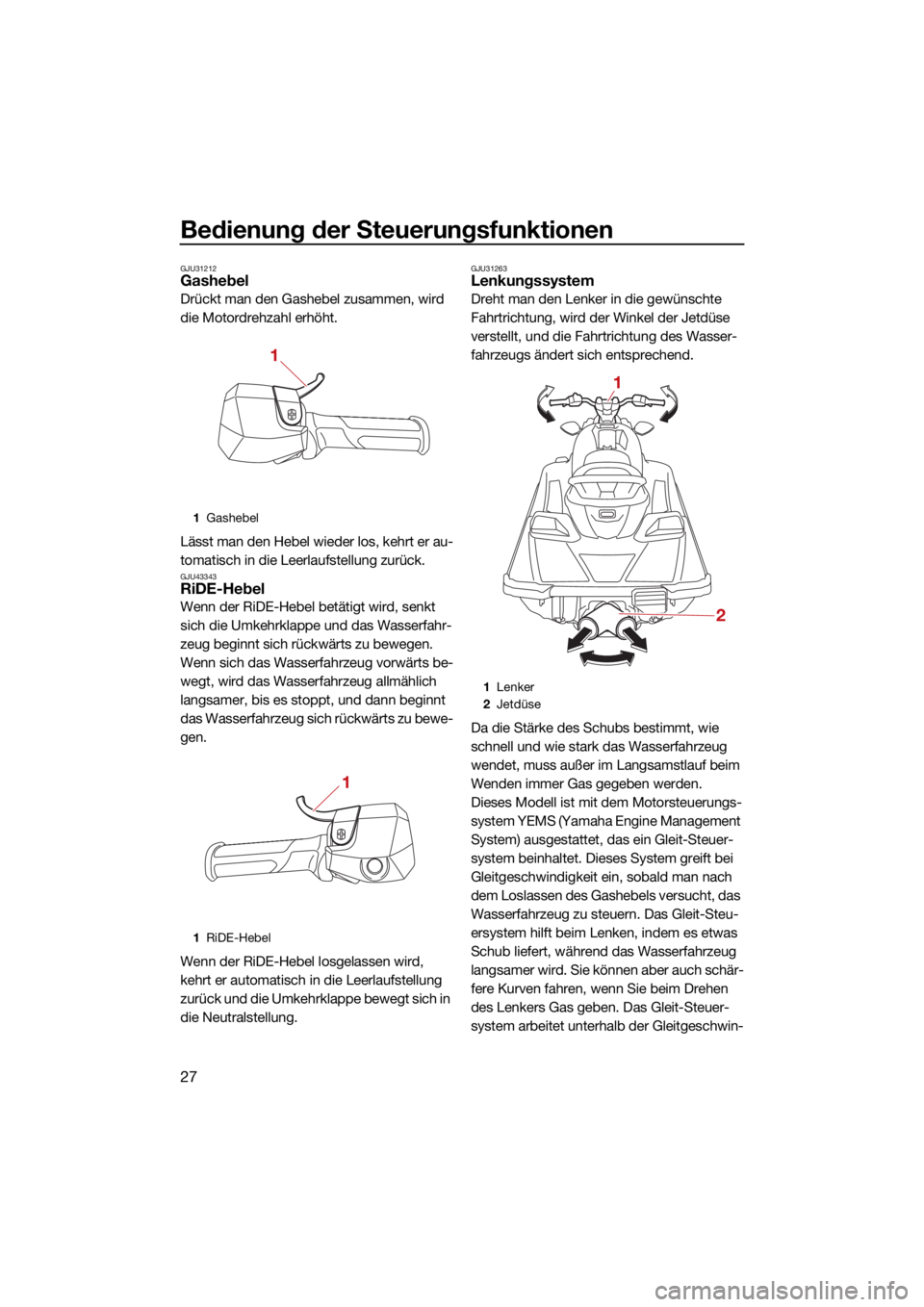

GJU31212Gashebel
Drückt man den Gashebel zusammen, wird
die Motordrehzahl erhöht.
Lässt man den Hebel wieder los, kehrt er au-
tomatisch in die Leerlaufstellung zurück.
GJU43343RiDE-Hebel
Wenn der RiDE-Hebel betätigt wird, senkt
sich die Umkehrklappe und das Wasserfahr-
zeug beginnt sich rückwärts zu bewegen.
Wenn sich das Wasserfahrzeug vorwärts be-
wegt, wird das Wasserfahrzeug allmählich
langsamer, bis es stoppt, und dann beginnt
das Wasserfahrzeug sich rückwärts zu bewe-
gen.
Wenn der RiDE-Hebel losgelassen wird,
kehrt er automatisch in die Leerlaufstellung
zurück und die Umkehrklappe bewegt sich in
die Neutralstellung.
GJU31263Lenkungssystem
Dreht man den Lenker in die gewünschte
Fahrtrichtung, wird der Winkel der Jetdüse
verstellt, und die Fahrtrichtung des Wasser-
fahrzeugs ändert sich entsprechend.
Da die Stärke des Schubs bestimmt, wie
schnell und wie stark das Wasserfahrzeug
wendet, muss außer im Langsamstlauf beim
Wenden immer Gas gegeben werden.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, das ein Gleit-Steuer-
system beinhaltet. Dieses System greift bei
Gleitgeschwindigkeit ein, sobald man nach
dem Loslassen des Gashebels versucht, das
Wasserfahrzeug zu steuern. Das Gleit-Steu-
ersystem hilft beim Lenken, indem es etwas
Schub liefert, während das Wasserfahrzeug
langsamer wird. Sie können aber auch schär-
fere Kurven fahren, wenn Sie beim Drehen
des Lenkers Gas geben. Das Gleit-Steuer-
system arbeitet unterhalb der Gleitgeschwin-
1Gashebel
1 RiDE-Hebel
1
1
1Lenker
2 Jetdüse
1
2
UF6C70G0.book Page 27 Wednesd ay, November 3, 2021 8:45 AM
Page 35 of 106

Bedienung der Steuerungsfunktionen
28
digkeit oder bei abgestelltem Motor nicht. Bei
fallender Motordrehzahl ist das Wasserfahr-
zeug nicht mehr mit dem Lenker zu steuern,
bis entweder Gas gegeben oder der Lang-
samstlauf erreicht wird.

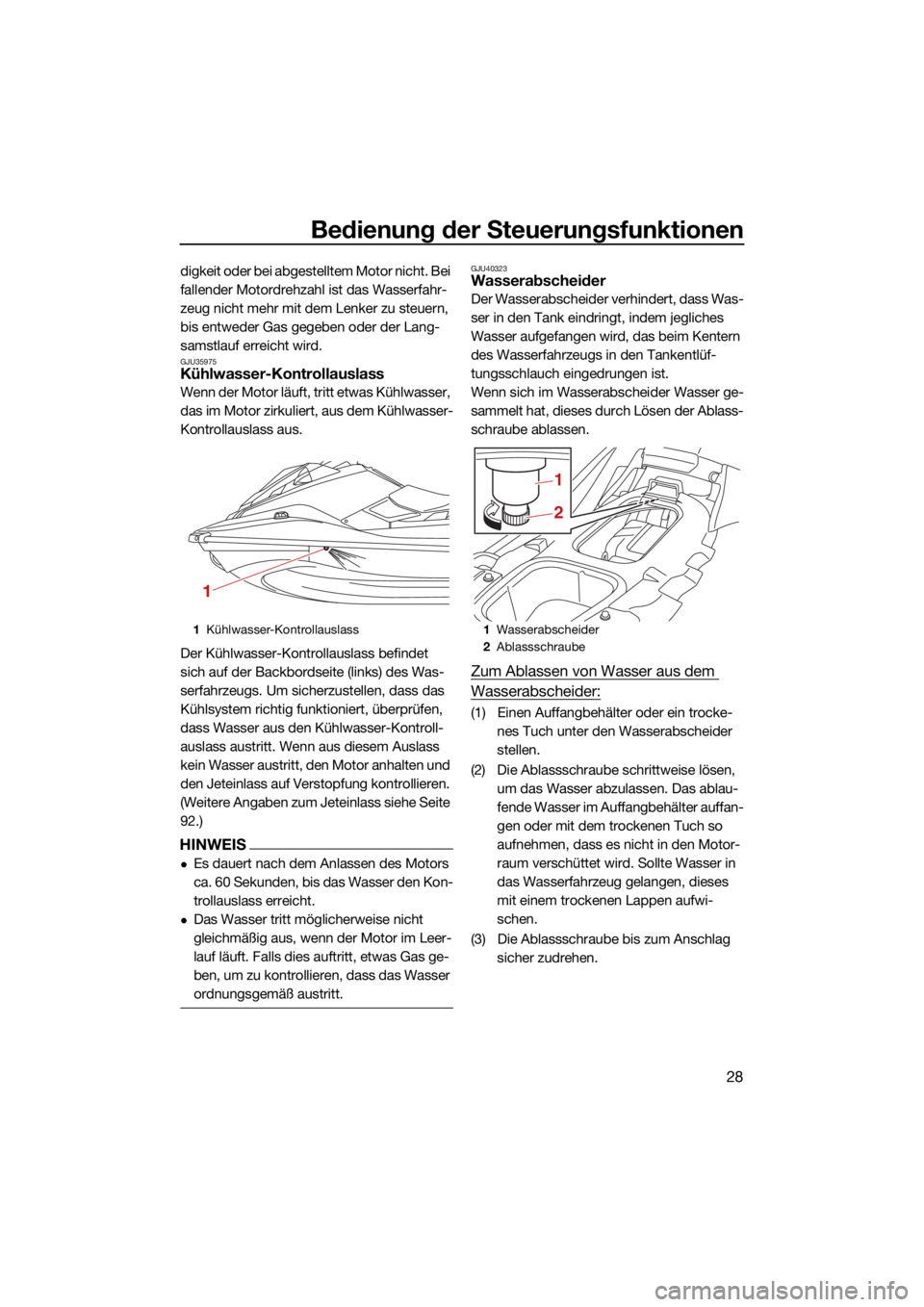

GJU35975Kühlwasser-Kontrollauslass
Wenn der Motor läuft, tritt etwas Kühlwasser,
das im Motor zirkuliert, aus dem Kühlwasser-
Kontrollauslass aus.
Der Kühlwasser-Kontrollauslass befindet
sich auf der Backbordseite (links) des Was-
serfahrzeugs. Um sicherzustellen, dass das
Kühlsystem richtig funktioniert, überprüfen,
dass Wasser aus den Kühlwasser-Kontroll-
auslass austritt. Wenn aus diesem Auslass
kein Wasser austritt, den Motor anhalten und
den Jeteinlass auf Verstopfung kontrollieren.
(Weitere Angaben zum Jeteinlass siehe Seite
92.)
HINWEIS
Es dauert nach dem Anlassen des Motors
ca. 60 Sekunden, bis das Wasser den Kon-
trollauslass erreicht.
Das Wasser tritt möglicherweise nicht
gleichmäßig aus, wenn der Motor im Leer-
lauf läuft. Falls dies auftritt, etwas Gas ge-
ben, um zu kontrollieren, dass das Wasser
ordnungsgemäß austritt.
GJU40323Wasserabscheider
Der Wasserabscheider verhindert, dass Was-
ser in den Tank eindringt, indem jegliches
Wasser aufgefangen wird, das beim Kentern
des Wasserfahrzeugs in den Tankentlüf-
tungsschlauch eingedrungen ist.
Wenn sich im Wasserabscheider Wasser ge-
sammelt hat, dieses durch Lösen der Ablass-
schraube ablassen.
Zum Ablassen von Wasser aus dem
Wasserabscheider:
(1) Einen Auffangbehälter oder ein trocke-nes Tuch unter den Wasserabscheider
stellen.
(2) Die Ablassschraube schrittweise lösen, um das Wasser abzulassen. Das ablau-
fende Wasser im Auffangbehälter auffan-
gen oder mit dem trockenen Tuch so
aufnehmen, dass es nicht in den Motor-
raum verschüttet wird. Sollte Wasser in
das Wasserfahrzeug gelangen, dieses
mit einem trockenen Lappen aufwi-
schen.
(3) Die Ablassschraube bis zum Anschlag sicher zudrehen.
1Kühlwasser-Kontrollauslass
1
1Wasserabscheider
2 Ablassschraube
2
1
UF6C70G0.book Page 28 Wednesd ay, November 3, 2021 8:45 AM
Page 36 of 106

Betrieb des Wasserfahrzeugs
29
GJU40014
Betriebsfunktionen des Wasserfahrzeugs

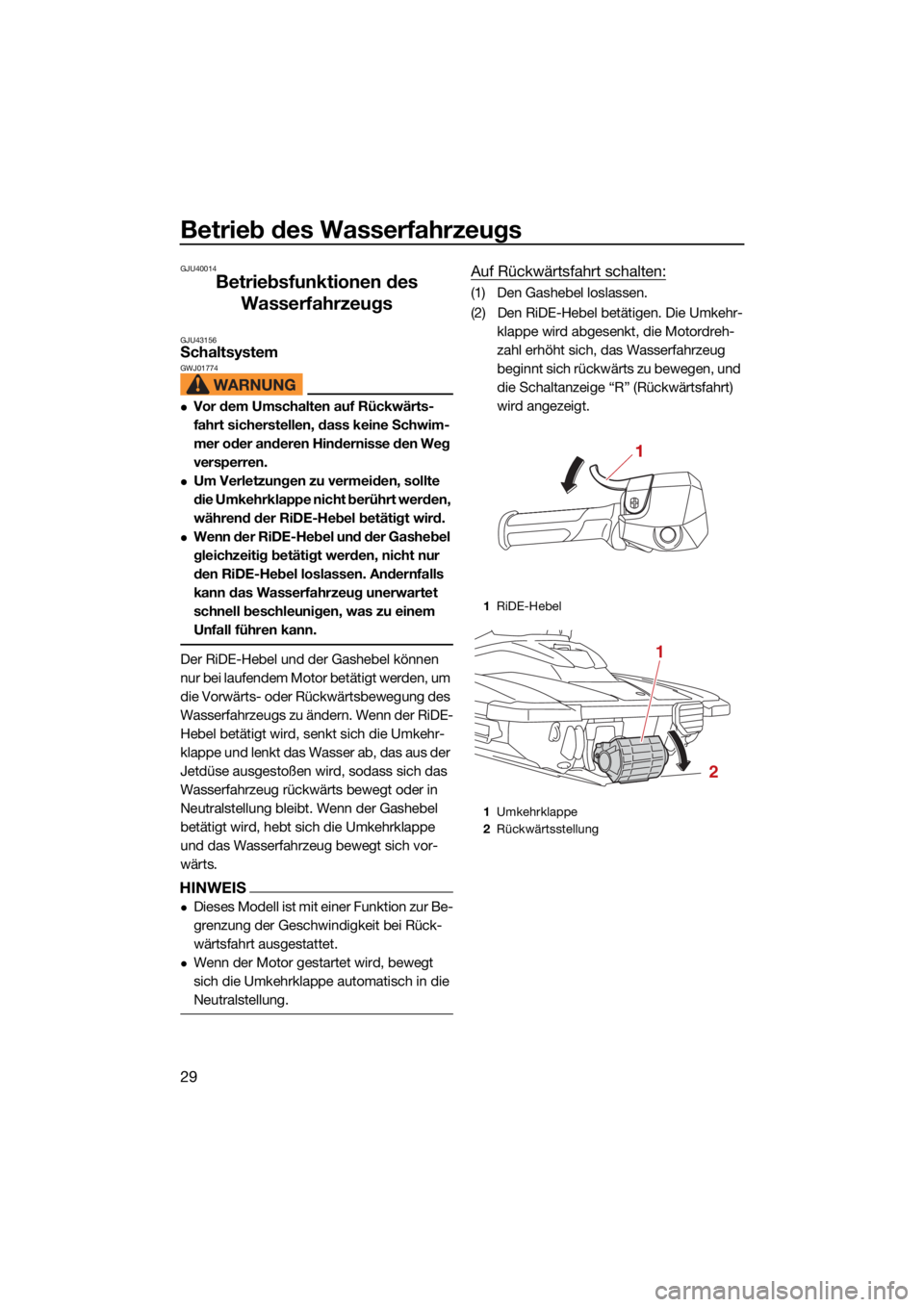

GJU43156Schaltsystem GWJ01774
Vor dem Umschalten auf Rückwärts-
fahrt sicherstellen, dass keine Schwim-
mer oder anderen Hindernisse den Weg
versperren.
Um Verletzungen zu vermeiden, sollte
die Umkehrklappe nicht berührt werden,
während der RiDE-Hebel betätigt wird.
Wenn der RiDE-Hebel und der Gashebel
gleichzeitig betätigt werden, nicht nur
den RiDE-Hebel loslassen. Andernfalls
kann das Wasserfahrzeug unerwartet
schnell beschleunigen, was zu einem
Unfall führen kann.
Der RiDE-Hebel und der Gashebel können
nur bei laufendem Motor betätigt werden, um
die Vorwärts- oder Rückwärtsbewegung des
Wasserfahrzeugs zu ändern. Wenn der RiDE-
Hebel betätigt wird, senkt sich die Umkehr-
klappe und lenkt das Wasser ab, das aus der
Jetdüse ausgestoßen wird, sodass sich das
Wasserfahrzeug rückwärts bewegt oder in
Neutralstellung bleibt. Wenn der Gashebel
betätigt wird, hebt sich die Umkehrklappe
und das Wasserfahrzeug bewegt sich vor-
wärts.
HINWEIS
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
Wenn der Motor gestartet wird, bewegt
sich die Umkehrklappe automatisch in die
Neutralstellung.
Auf Rückwärtsfahrt schalten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel betätigen. Die Umkehr-
klappe wird abgesenkt, die Motordreh-
zahl erhöht sich, das Wasserfahrzeug
beginnt sich rückwärts zu bewegen, und
die Schaltanzeige “R” (Rückwärtsfahrt)
wird angezeigt.
1RiDE-Hebel
1 Umkehrklappe
2 Rückwärtsstellung
1
1
2
UF6C70G0.book Page 29 Wednesd ay, November 3, 2021 8:45 AM
Page 37 of 106

Betrieb des Wasserfahrzeugs
30

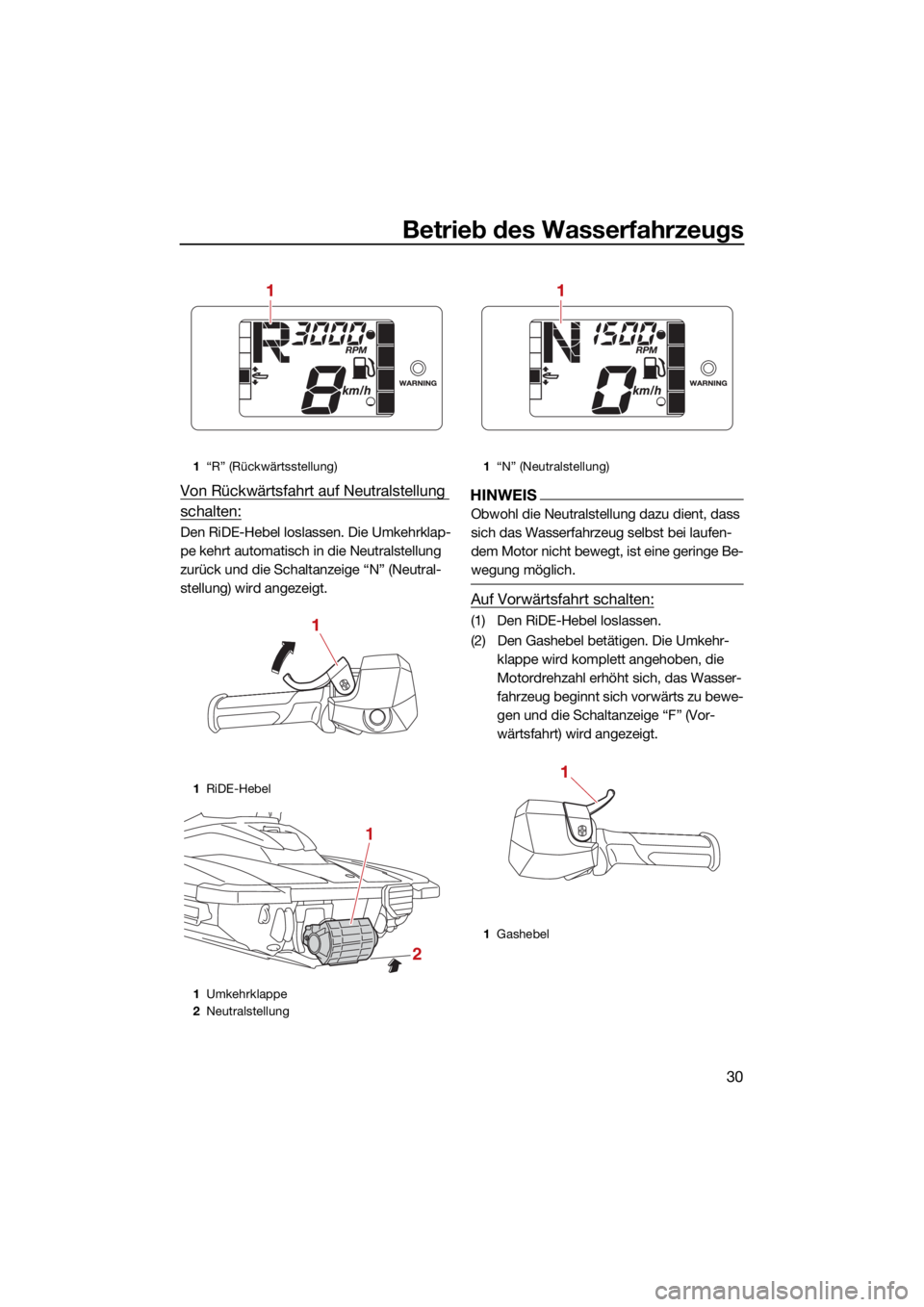

Von Rückwärtsfahrt auf Neutralstellung
schalten:
Den RiDE-Hebel loslassen. Die Umkehrklap-
pe kehrt automatisch in die Neutralstellung
zurück und die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS
Obwohl die Neutralstellung dazu dient, dass
sich das Wasserfahrzeug selbst bei laufen-
dem Motor nicht bewegt, ist eine geringe Be-
wegung möglich.
Auf Vorwärtsfahrt schalten:
(1) Den RiDE-Hebel loslassen.
(2) Den Gashebel betätigen. Die Umkehr-klappe wird komplett angehoben, die
Motordrehzahl erhöht sich, das Wasser-
fahrzeug beginnt sich vorwärts zu bewe-
gen und die Schaltanzeige “F” (Vor-
wärtsfahrt) wird angezeigt.
1“R” (Rückwärtsstellung)
1 RiDE-Hebel
1 Umkehrklappe
2 Neutralstellung
1
1
1
2
1“N” (Neutralstellung)
1 Gashebel
1
1
UF6C70G0.book Page 30 Wednesd ay, November 3, 2021 8:45 AM
Page 38 of 106

Betrieb des Wasserfahrzeugs
31
HINWEIS

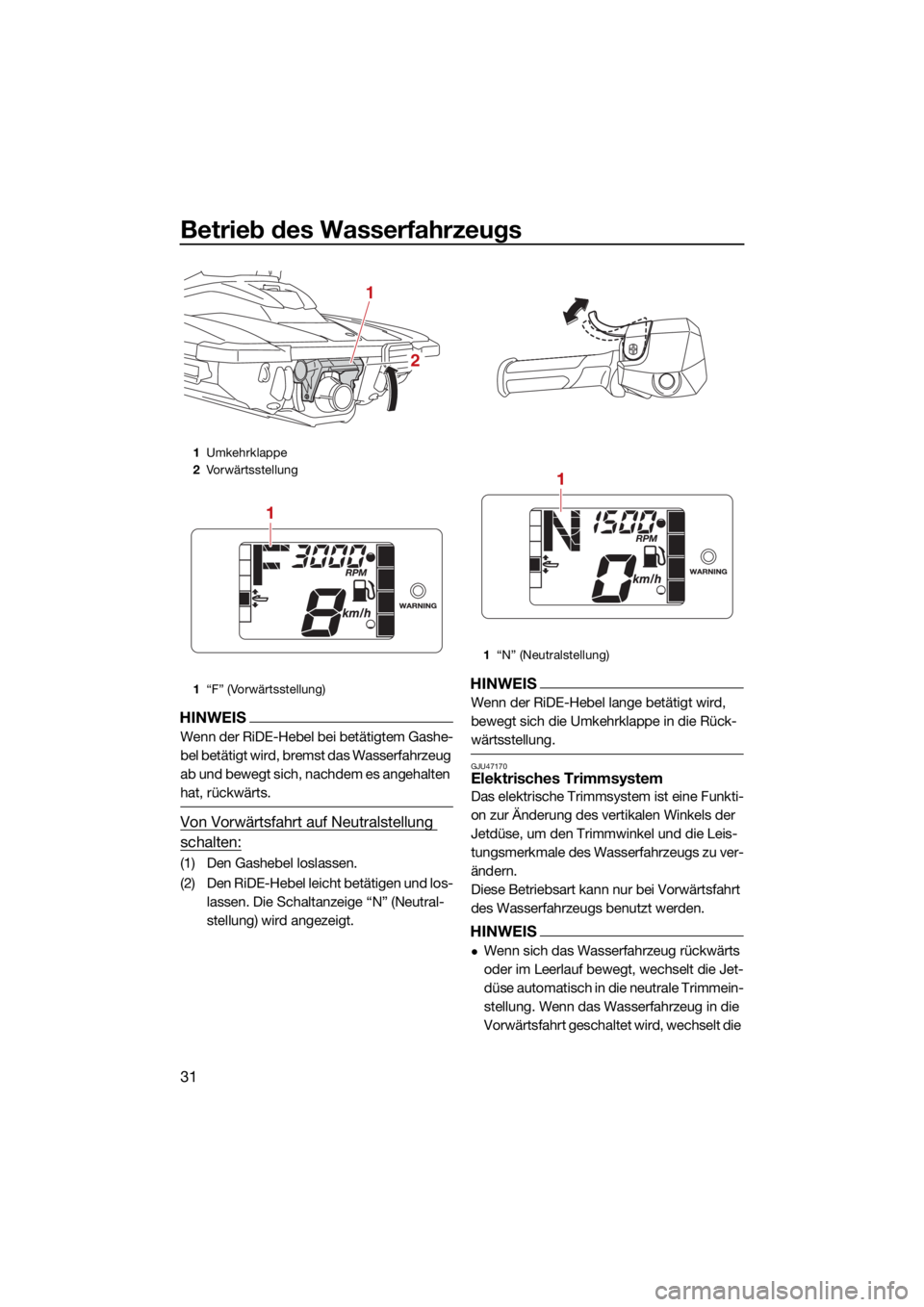

Wenn der RiDE-Hebel bei betätigtem Gashe-
bel betätigt wird, bremst das Wasserfahrzeug
ab und bewegt sich, nachdem es angehalten
hat, rückwärts.
Von Vorwärtsfahrt auf Neutralstellung
schalten:
(1) Den Gashebel loslassen.
(2) Den RiDE-Hebel leicht betätigen und los-lassen. Die Schaltanzeige “N” (Neutral-
stellung) wird angezeigt.
HINWEIS
Wenn der RiDE-Hebel lange betätigt wird,
bewegt sich die Umkehrklappe in die Rück-
wärtsstellung.
GJU47170Elektrisches Trimmsystem
Das elektrische Trimmsystem ist eine Funkti-
on zur Änderung des vertikalen Winkels der
Jetdüse, um den Trimmwinkel und die Leis-
tungsmerkmale des Wasserfahrzeugs zu ver-
ändern.
Diese Betriebsart kann nur bei Vorwärtsfahrt
des Wasserfahrzeugs benutzt werden.
HINWEIS
Wenn sich das Wasserfahrzeug rückwärts
oder im Leerlauf bewegt, wechselt die Jet-
düse automatisch in die neutrale Trimmein-
stellung. Wenn das Wasserfahrzeug in die
Vorwärtsfahrt geschaltet wird, wechselt die
1Umkehrklappe
2 Vorwärtsstellung
1 “F” (Vorwärtsstellung)
1
2
1
1“N” (Neutralstellung)
1
UF6C70G0.book Page 31 Wednesd ay, November 3, 2021 8:45 AM
Page 39 of 106

Betrieb des Wasserfahrzeugs
32
Jetdüse automatisch in die ausgewählte
Trimmeinstellung.
Das Fahrverhalten des Wasserfahrzeugs
ändert sich entsprechend dem Trimmwin-
kel und den Betriebsbedingungen.

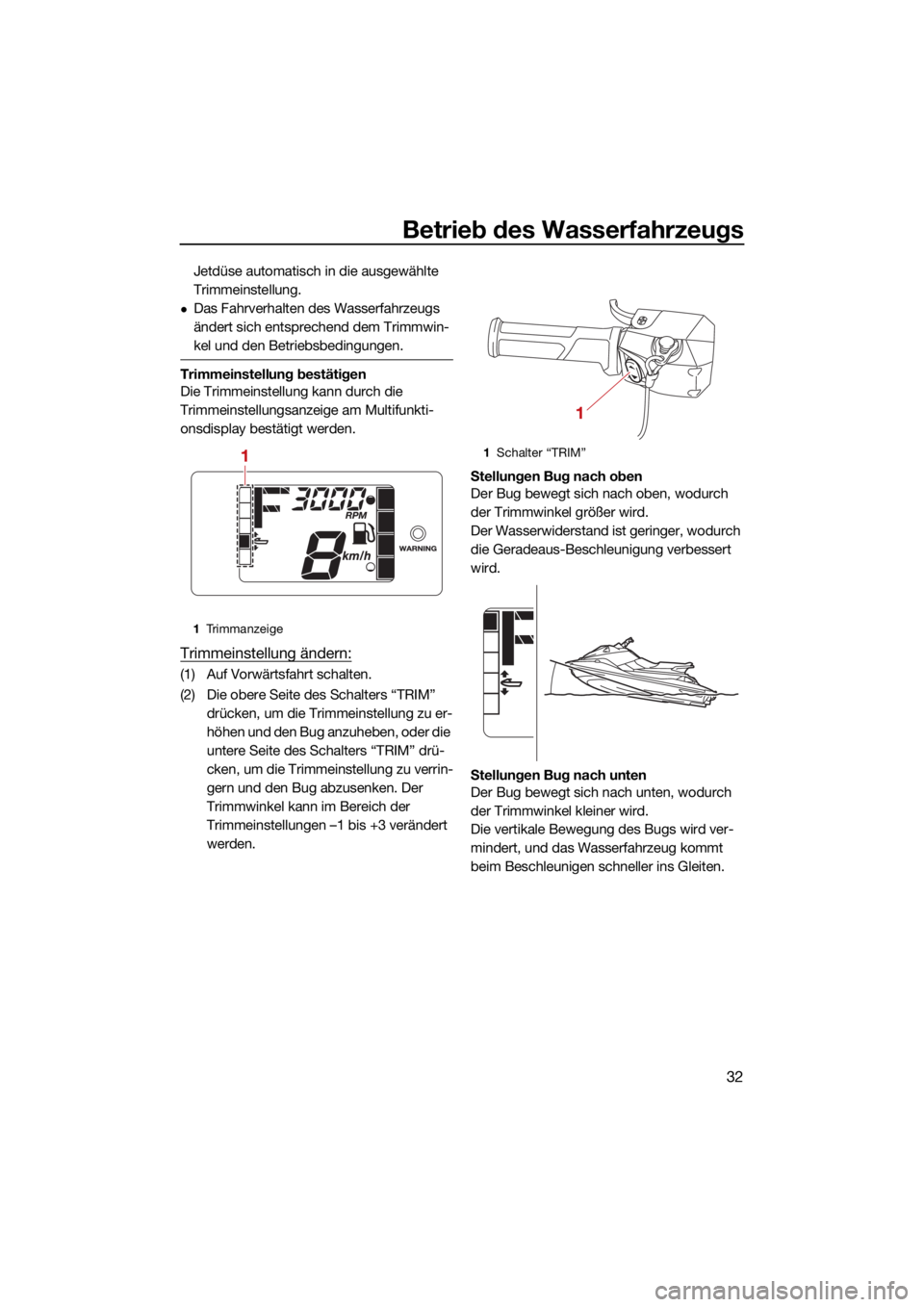

Trimmeinstellung bestätigen
Die Trimmeinstellung kann durch die
Trimmeinstellungsanzeige am Multifunkti-
onsdisplay bestätigt werden.
Trimmeinstellung ändern:
(1) Auf Vorwärtsfahrt schalten.
(2) Die obere Seite des Schalters “TRIM” drücken, um die Trimmeinstellung zu er-
höhen und den Bug anzuheben, oder die
untere Seite des Schalters “TRIM” drü-
cken, um die Trimmeinstellung zu verrin-
gern und den Bug abzusenken. Der
Trimmwinkel kann im Bereich der
Trimmeinstellungen –1 bis +3 verändert
werden. Stellungen Bug nach oben
Der Bug bewegt sich nach oben, wodurch
der Trimmwinkel größer wird.
Der Wasserwiderstand ist geringer, wodurch
die Geradeaus-Beschleunigung verbessert
wird.
Stellungen Bug nach unten
Der Bug bewegt sich nach unten, wodurch
der Trimmwinkel kleiner wird.
Die vertikale Bewegung des Bugs wird ver-
mindert, und das Wasserfahrzeug kommt
beim Beschleunigen schneller ins Gleiten.
1
Tr i m m a n z e i g e
11Schalter “TRIM”
1
UF6C70G0.book Page 32 Wednesd ay, November 3, 2021 8:45 AM
Page 40 of 106

Betrieb des Wasserfahrzeugs
33
UF6C70G0.book Page 33 Wednesday, November 3, 2021 8:45 AM
