Bedienung der Instrumente
34
GJU47200
Multifunktionsdisplay
Das Multifunktionsdisplay zeigt verschiedene
Informationen des Wasserfahrzeugs an.
Initialisierung des Multifunktionsdisplays
Wenn das Multifunktionsdisplay aktiviert ist,
leuchten alle Segmente der Anzeige auf.
Nach 2 Sekunden erlöschen die Warnleuch-
ten in der Informationsanzeige, woraufhin
das Multifunktionsdisplay betriebsbereit ist.
HINWEIS
Das Multifunktionsdisplay ist eingeschaltet,
auch wenn der Motor-Start-/-Stopp-Schalter
ebenfalls kurz gedrückt wird.
Bereitschaftsmodus des Multifunktions-
displays
Wenn das Multifunktionsdisplay innerhalb
von 30 Sekunden nach Ausschalten des Mo-
tors keinen Impuls erhält, schaltet es ab und
geht in den Bereitschaftsmodus über. Nach
erneutem Anlassen des Motors kehren die
Anzeigen in ihren letzten Betriebszustand vor
Ausschalten des Multifunktionsdisplays zu-
rück, woraufhin das Multifunktionsdisplay
betriebsbereit ist.
GJU35028Informationsanzeige
Die Informationsanzeige informiert über Be-
triebsbedingungen des Wasserfahrzeugs.
GJU47131Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die Ge-
schwindigkeit des Wasserfahrzeugs an.
Durch Umschalten der Anzeigeeinheiten
kann die Geschwindigkeit in Kilometern pro
Stunde “km/h” oder Meilen pro Stunde
“MPH” angezeigt werden.
HINWEIS
Ab Yamaha-Werk ist die Anzeige auf “MPH”
eingestellt.
1Informationsanzeige
2 Warnleuchte “WARNING”
21
1Tr i m m a n z e i g e
2 Schaltanzeige
3 Motortemperatur-Warnanzeige
4 Motor-Warnanzeige
5 Öldruck-Warnanzeige
6 Drehzahlmesser / Betriebsstundenzähler /
Spannungsmesser
7 Kraftstoffanzeige
8 Reserve-Warnanzeige
9 Geschwindigkeitsmesser
1 Geschwindigkeitsmesser
2345716
98
1
UF6C70G0.book Page 34 Wednesd ay, November 3, 2021 8:45 AM
Page 42 of 106

Bedienung der Instrumente
35
Zum Umschalten der Anzeigeeinheiten
des Geschwindigkeitsmessers:
Den Motor starten, den Motor stoppen und
dann den Clip dreimal entfernen und einset-
zen, bevor sich das Multifunktionsdisplay
ausschaltet. Die Anzeigeeinheiten des Ge-
schwindigkeitsmessers werden umgeschal-
tet.
Zum erneuten Umschalten der Anzeigeein-
heiten des Geschwindigkeitsmessers diesen
Vorgang wiederholen.
GJU44650Drehzahlmesser
Der Drehzahlmesser zeigt die Motordrehzahl
an.
HINWEIS
Wenn der Motor ausgeschaltet wird, werden
abwechselnd die Batteriespannung und die
Gesamtbetriebsstunden des Motors ange-
zeigt.
GJU43891Schaltanzeige
Diese Anzeige zeigt die Schaltpositionen der
Umkehrklappe: “F” (Vorwärtsfahrt), “N” (Neu-
tralstellung) und “R” (Rückwärtsfahrt). (Ver-
fahren zum Schalten siehe Seite 29.)
GJU47181Trimmanzeige
Diese Anzeige zeigt den Trimmwinkel der
Jetdüse. Wenn die Neutralstellung der Jetdü-
se gewählt wurde, zeigt die Trimmanzeige
das Anzeigensegment neben dem Trimm-
1Clip
2 Motor-Quickstoppschalter
1 Geschwindigkeitsmesser
1
2
1
1Drehzahlmesser
1 Schaltanzeige
2 “F” (Vorwärtsstellung)
3 “N” (Neutralstellung)
4 “R” (Rückwärtsstellung)
1
1
2
3
4
UF6C70G0.book Page 35 Wednesd ay, November 3, 2021 8:45 AM
Page 43 of 106

Bedienung der Instrumente
36
symbol an. Eine Vergrößerung des Trimm-
winkels zeigt das obere Anzeigensegment
der Trimmanzeige an, eine Verkleinerung des
Trimmwinkels zeigt das untere Anzeigenseg-
ment der Trimmanzeige an. (Nähere Angaben
zur Auswahl des Trimmwinkels siehe Seite
31.)
GJU44701Betriebsstundenzähler und Spannungs-
messer
Der Betriebsstundenzähler und der Span-
nungsmesser werden bei ausgeschaltetem
Motor im Drehzahlmesserbereich der Infor-
mationsanzeige angezeigt.
Der Betriebsstundenzähler und der Span-
nungsmesser werden abwechselnd in 3-Se-
kunden-Intervallen angezeigt.
HINWEIS
Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, werden
der Betriebsstundenzähler und der Fehler-
code abwechselnd in 3-Sekunden-Interval-
len angezeigt.
Betriebsstundenzähler
Der Betriebsstundenzähler zeigt die gesamte
Anzahl der Motor-Betriebsstunden an, seit
das Wasserfahrzeug neu war.
HINWEIS
Der gemessene Zeit bleibt erhalten, auch
wenn die Batterie-Stromversorgung unter-
brochen wird.
Spannungsmesser
Der Spannungsmesser zeigt die Batterie-
spannung an.
Wenn die Batteriespannung normal ist, wer-
den ca. 12 V angezeigt.
Falls die Batteriespannung stark abfällt, wird
“Lo” auf dem Spannungsmesser angezeigt
und alle anderen Anzeigesegmente der Infor-
mationsanzeige werden ausgeschaltet. Falls
die Batteriespannung stark ansteigt, zeigt der
Spannungsmesser “HI” an. Wenn “Lo” oder
“HI” angezeigt wird, das Wasserfahrzeug an
Land bringen und von einem Yamaha-Händ-
ler kontrollieren lassen.

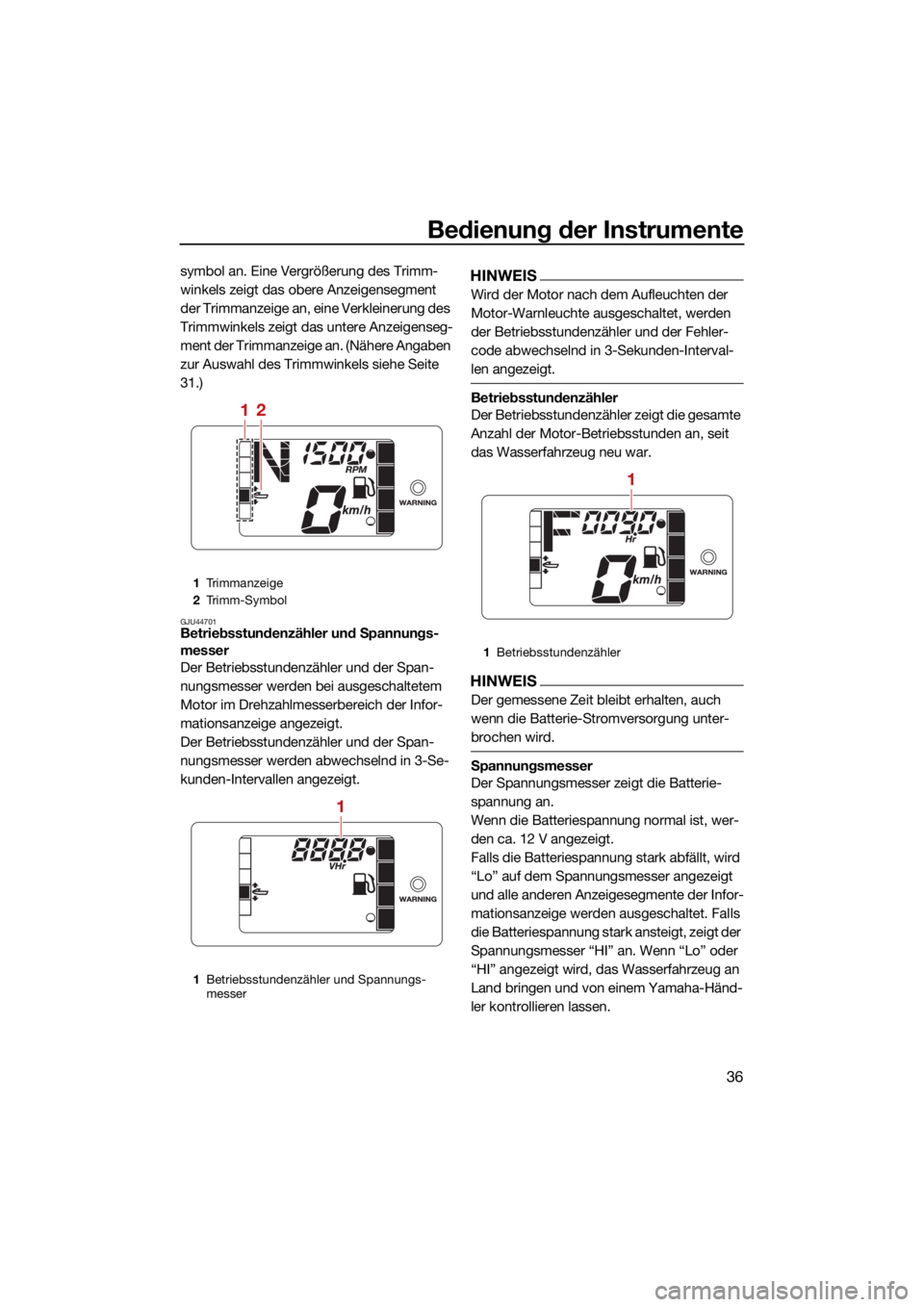

1Tr i m m a n z e i g e
2 Tr i m m - S y m b o l
1 Betriebsstundenzähler und Spannungs-
messer
21
1
1Betriebsstundenzähler
1
UF6C70G0.book Page 36 Wednesd ay, November 3, 2021 8:45 AM
Page 44 of 106

Bedienung der Instrumente
37
GJU37272Kraftstoffanzeige
Die Kraftstoffanzeige zeigt die im Tank ver-
bleibende Kraftstoffmenge an. Die verblei-
bende Kraftstoffmenge wird durch vier Anzei-
gesegmente angezeigt, die bei
abnehmendem Kraftstoffstand nacheinander
verschwinden.
HINWEIS
Die Genauigkeit der Kraftstoffanzeige hängt
von den Betriebsbedingungen ab. Diese
Funktion dient lediglich als Referenz.
GJU44711Kraftstoffstand-Warnung
Wenn der Kraftstoffvorrat im Tank unter ca.
8 L (2.1 US gal, 1.8 Imp.gal) fällt, blinken das
unterste Anzeigensegment, die Reserve-
Warnleuchte und die Warnleuchte “WAR-
NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch.Wenn die Reserve-Warnleuchte aktiviert ist,
so schnell wie möglich auftanken. (Informati-
onen zur Befüllung des Kraftstofftanks siehe
Seite 46.)
Nach dem Tanken werden die Warnsignale
gelöscht, sobald der Motor wieder gestartet
wird.
GJU43721Öldruck-Warnung
Falls der Öldruck stark abfällt, blinken die Öl-
druck-Warnleuchte, die Motor-Warnleuchte
und die Anzeigeleuchte “WARNING” und der
Warnsummer ertönt 30 Sekunden lang perio-
disch. Gleichzeitig wird die maximale Motor-
drehzahl begrenzt.
Wenn die Öldruck-Warnanzeige erscheint,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor-
ölstand kontrollieren. (Informationen zum
Kontrollieren des Motorölstands siehe Seite
48.) Falls ausreichend Öl vorhanden ist, das
1
Spannungsmesser
1 Kraftstoffanzeige
1
1
UF6C70G0.book Page 37 Wednesd ay, November 3, 2021 8:45 AM
Page 45 of 106

Bedienung der Instrumente
38
Wasserfahrzeug von einem Yamaha-Händler
kontrollieren lassen.
GJU43902Motorüberhitzungs-Warnung
Falls die Motortemperatur stark ansteigt,
blinken die Motortemperatur-Warnleuchte,
die Motor-Warnleuchte und die Anzeige-
leuchte “WARNING”, und der Warnsummer
ertönt periodisch. Nach 5 Sekunden hören
die Motortemperatur-Warnleuchte und die
Anzeigeleuchte “WARNING” auf zu blinken
und bleiben durchgehend an, und der Warn-
summer ertönt durchgehend. Nach 30 Se-
kunden stoppt der Warnsummer. Solange
die Motortemperatur-Warnung aktiviert ist,
wird die maximale Motordrehzahl begrenzt.
Wenn die Motortemperatur-Warnleuchte auf-
leuchtet, sofort die Motordrehzahl drosseln,
das Wasserfahrzeug an Land bringen und
kontrollieren, ob bei laufendem Motor Was-
ser aus dem Kühlwasser-Kontrollauslass
austritt. Falls kein Wasser austritt, den Motor
ausschalten und dann den Jeteinlass auf Ver-
stopfung untersuchen. (Informationen zum
Jeteinlass siehe Seite 92.) ACHTUNG: Falls
die Ursache der Überhitzung nicht ausfin-
dig gemacht und behoben werden kann,
einen Yamaha-Händler zu Rate ziehen.
Wird der Motor weiterhin mit hoher Dreh-
zahl betrieben, könnten schwere Motor-
schäden entstehen.
[GCJ00042] GJU44691
Motorstörungs-Warnung
Falls eine Sensorstörung oder ein Kurz-
schluss festgestellt wird, blinken die Motor-
Warnleuchte und die Anzeigeleuchte “WAR-
NING”, und der Warnsummer ertönt 30 Se-
kunden lang periodisch.
Wird der Motor nach dem Aufleuchten der
Motor-Warnleuchte ausgeschaltet, werden
im Drehzahlmesserbereich der Informations-
anzeige der Betriebsstundenzähler und der
Fehlercode abwechselnd in 3-Sekunden-In-
tervallen angezeigt.
UF6C70G0.book Page 38 Wednesd
ay, November 3, 2021 8:45 AM
Page 46 of 106

Bedienung der Instrumente
39
Wenn die Motor-Warnleuchte aufleuchtet,
sofort die Motordrehzahl drosseln, das Was-
serfahrzeug an Land bringen und den Motor
von einem Yamaha-Händler kontrollieren las-
sen.

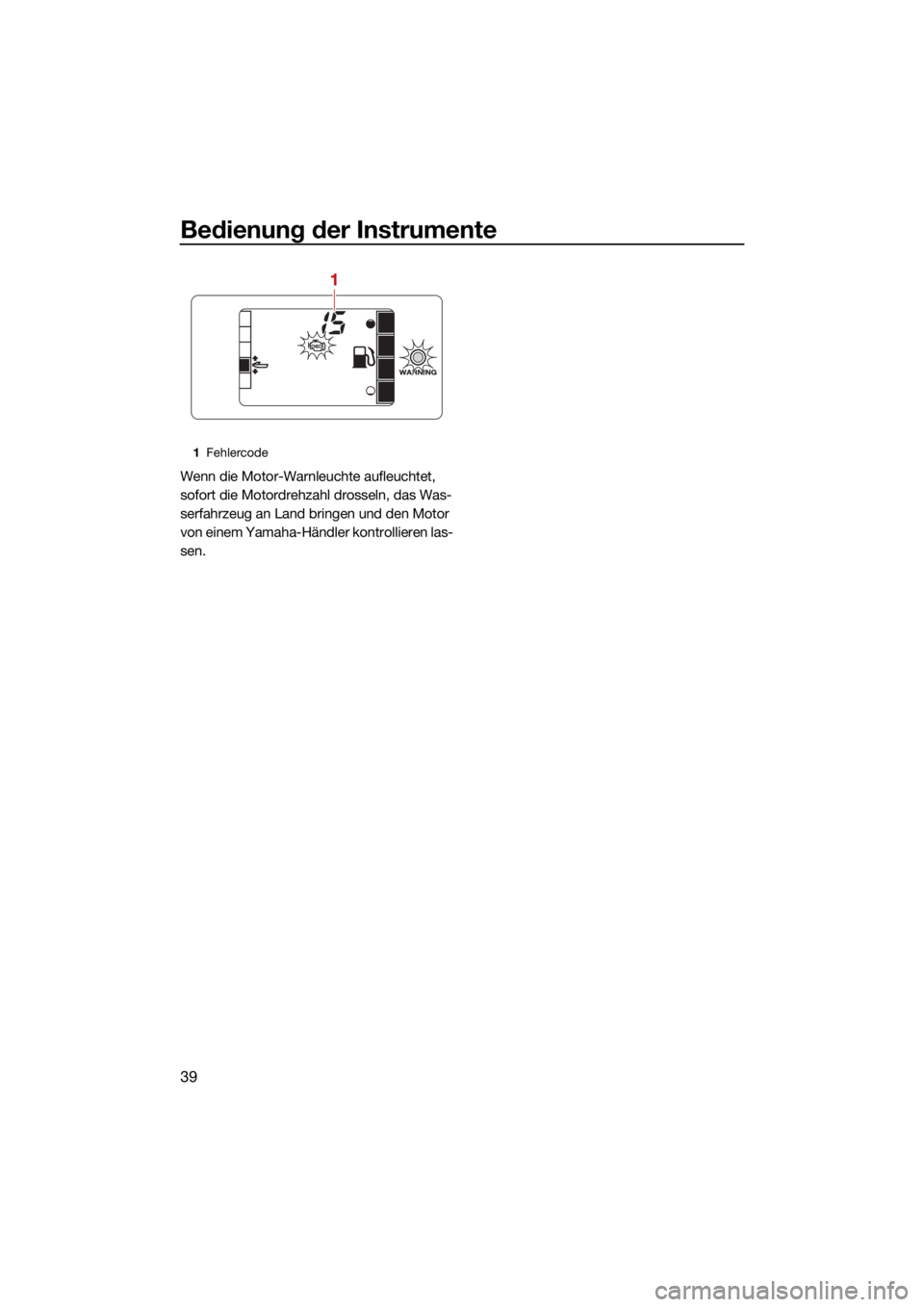

1Fehlercode
1
UF6C70G0.book Page 39 Wednesd ay, November 3, 2021 8:45 AM
Page 47 of 106

Bedienung der Ausrüstung
40
GJU40338
AusrüstungGJU44600Sitz
Die Sitzbank kann abgenommen werden.
Die Sitzbank ausbauen, um Zugang zum
Feuerlöscherhalter, Sitzablagefach und Mo-
torraum zu erhalten.

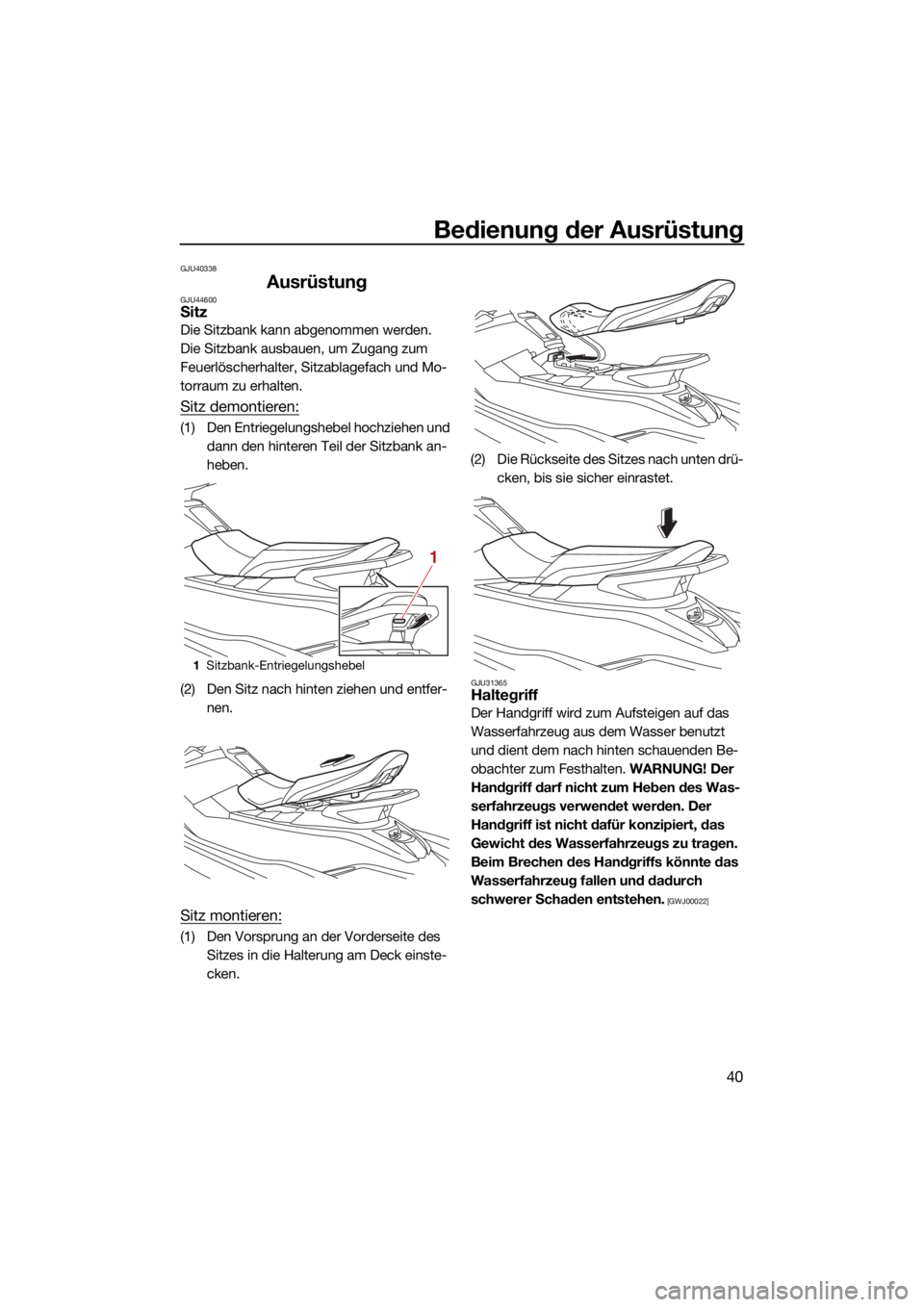

Sitz demontieren:
(1) Den Entriegelungshebel hochziehen und dann den hinteren Teil der Sitzbank an-
heben.
(2) Den Sitz nach hinten ziehen und entfer- nen.
Sitz montieren:
(1) Den Vorsprung an der Vorderseite des Sitzes in die Halterung am Deck einste-
cken. (2) Die Rückseite des Sitzes nach unten drü-
cken, bis sie sicher einrastet.
GJU31365Haltegriff
Der Handgriff wird zum Aufsteigen auf das
Wasserfahrzeug aus dem Wasser benutzt
und dient dem nach hinten schauenden Be-
obachter zum Festhalten. WARNUNG! Der
Handgriff darf nicht zum Heben des Was-
serfahrzeugs verwendet werden. Der
Handgriff ist nicht dafür konzipiert, das
Gewicht des Wasserfahrzeugs zu tragen.
Beim Brechen des Handgriffs könnte das
Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ00022]
1 Sitzbank-Entriegelungshebel
1
UF6C70G0.book Page 40 Wednesd ay, November 3, 2021 8:45 AM
Page 48 of 106

Bedienung der Ausrüstung
41

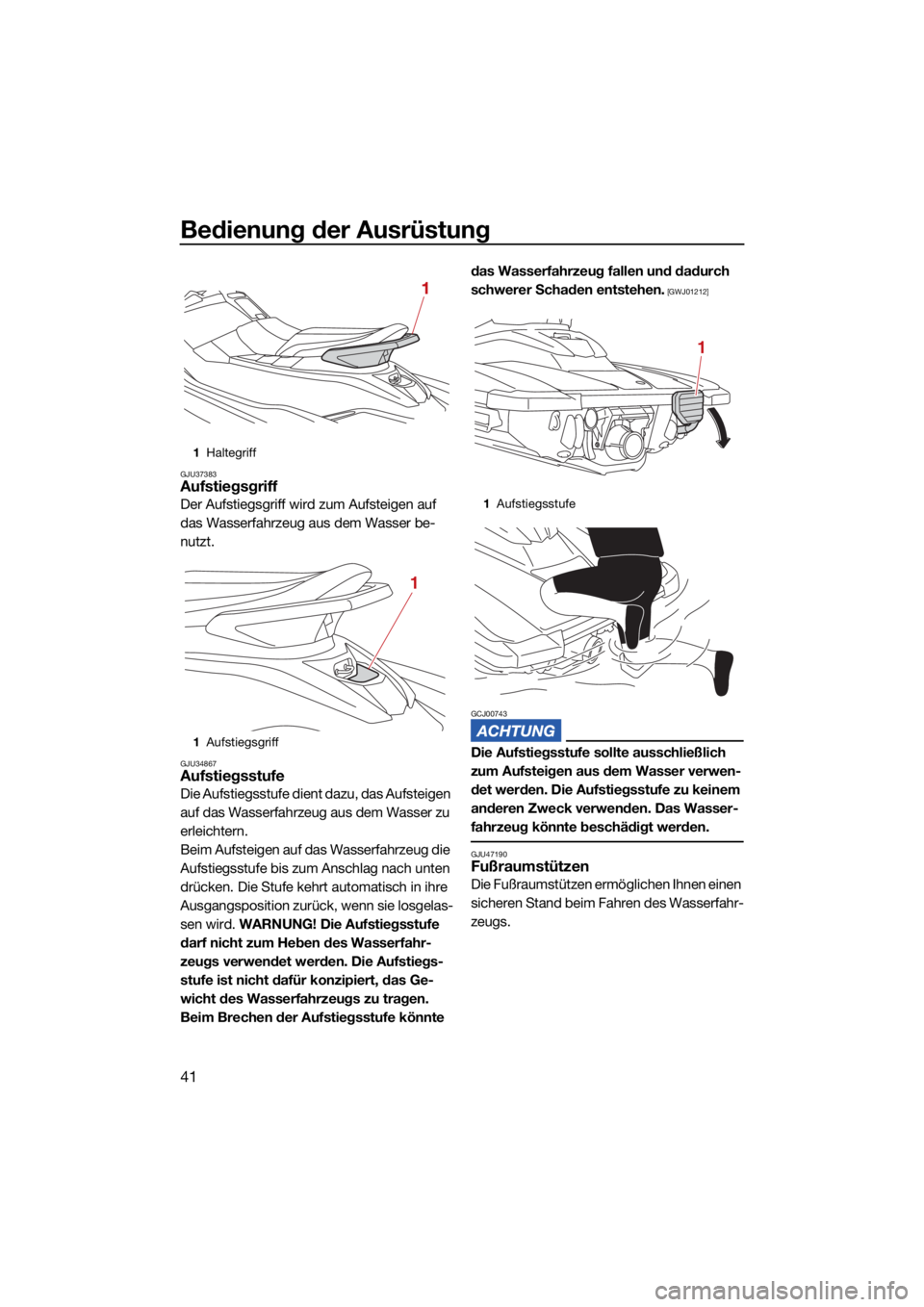

GJU37383Aufstiegsgriff
Der Aufstiegsgriff wird zum Aufsteigen auf
das Wasserfahrzeug aus dem Wasser be-
nutzt.
GJU34867Aufstiegsstufe
Die Aufstiegsstufe dient dazu, das Aufsteigen
auf das Wasserfahrzeug aus dem Wasser zu
erleichtern.
Beim Aufsteigen auf das Wasserfahrzeug die
Aufstiegsstufe bis zum Anschlag nach unten
drücken. Die Stufe kehrt automatisch in ihre
Ausgangsposition zurück, wenn sie losgelas-
sen wird. WARNUNG! Die Aufstiegsstufe
darf nicht zum Heben des Wasserfahr-
zeugs verwendet werden. Die Aufstiegs-
stufe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Aufstiegsstufe könnte das Wasserfahrzeug fallen und dadurch
schwerer Schaden entstehen.
[GWJ01212]
GCJ00743
Die Aufstiegsstufe sollte ausschließlich
zum Aufsteigen aus dem Wasser verwen-
det werden. Die Aufstiegsstufe zu keinem
anderen Zweck verwenden. Das Wasser-
fahrzeug könnte beschädigt werden.
GJU47190Fußraumstützen
Die Fußraumstützen ermöglichen Ihnen einen
sicheren Stand beim Fahren des Wasserfahr-
zeugs.
1
Haltegriff
1 Aufstiegsgriff
1
1
1Aufstiegsstufe
1
UF6C70G0.book Page 41 Wednesd ay, November 3, 2021 8:45 AM
Page 49 of 106

Bedienung der Ausrüstung
42

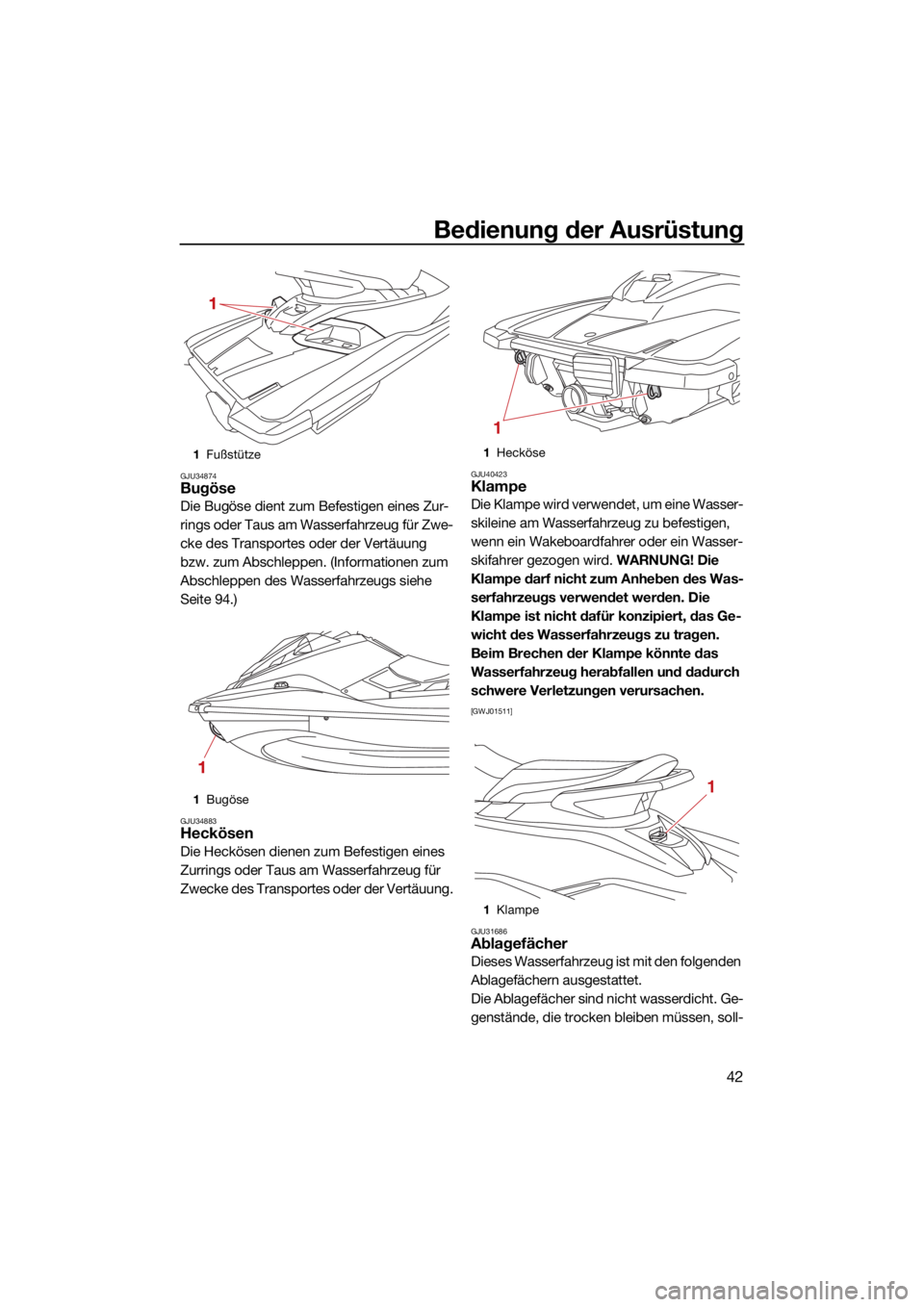

GJU34874Bugöse
Die Bugöse dient zum Befestigen eines Zur-
rings oder Taus am Wasserfahrzeug für Zwe-
cke des Transportes oder der Vertäuung
bzw. zum Abschleppen. (Informationen zum
Abschleppen des Wasserfahrzeugs siehe
Seite 94.)
GJU34883Heckösen
Die Heckösen dienen zum Befestigen eines
Zurrings oder Taus am Wasserfahrzeug für
Zwecke des Transportes oder der Vertäuung.
GJU40423Klampe
Die Klampe wird verwendet, um eine Wasser-
skileine am Wasserfahrzeug zu befestigen,
wenn ein Wakeboardfahrer oder ein Wasser-
skifahrer gezogen wird. WARNUNG! Die
Klampe darf nicht zum Anheben des Was-
serfahrzeugs verwendet werden. Die
Klampe ist nicht dafür konzipiert, das Ge-
wicht des Wasserfahrzeugs zu tragen.
Beim Brechen der Klampe könnte das
Wasserfahrzeug herabfallen und dadurch
schwere Verletzungen verursachen.
[GWJ01511]
GJU31686
Ablagefächer
Dieses Wasserfahrzeug ist mit den folgenden
Ablagefächern ausgestattet.
Die Ablagefächer sind nicht wasserdicht. Ge-
genstände, die trocken bleiben müssen, soll-
1 Fußstütze
1 Bugöse
1
1
1Hecköse
1 Klampe
1
1
UF6C70G0.book Page 42 Wednesd ay, November 3, 2021 8:45 AM
Page 50 of 106

Bedienung der Ausrüstung
43
ten in wasserdichten Beuteln mitgeführt wer-
den.
Vor dem Betrieb des Wasserfahrzeugs si-
cherstellen, dass die Ablagefächer richtig
verschlossen sind.

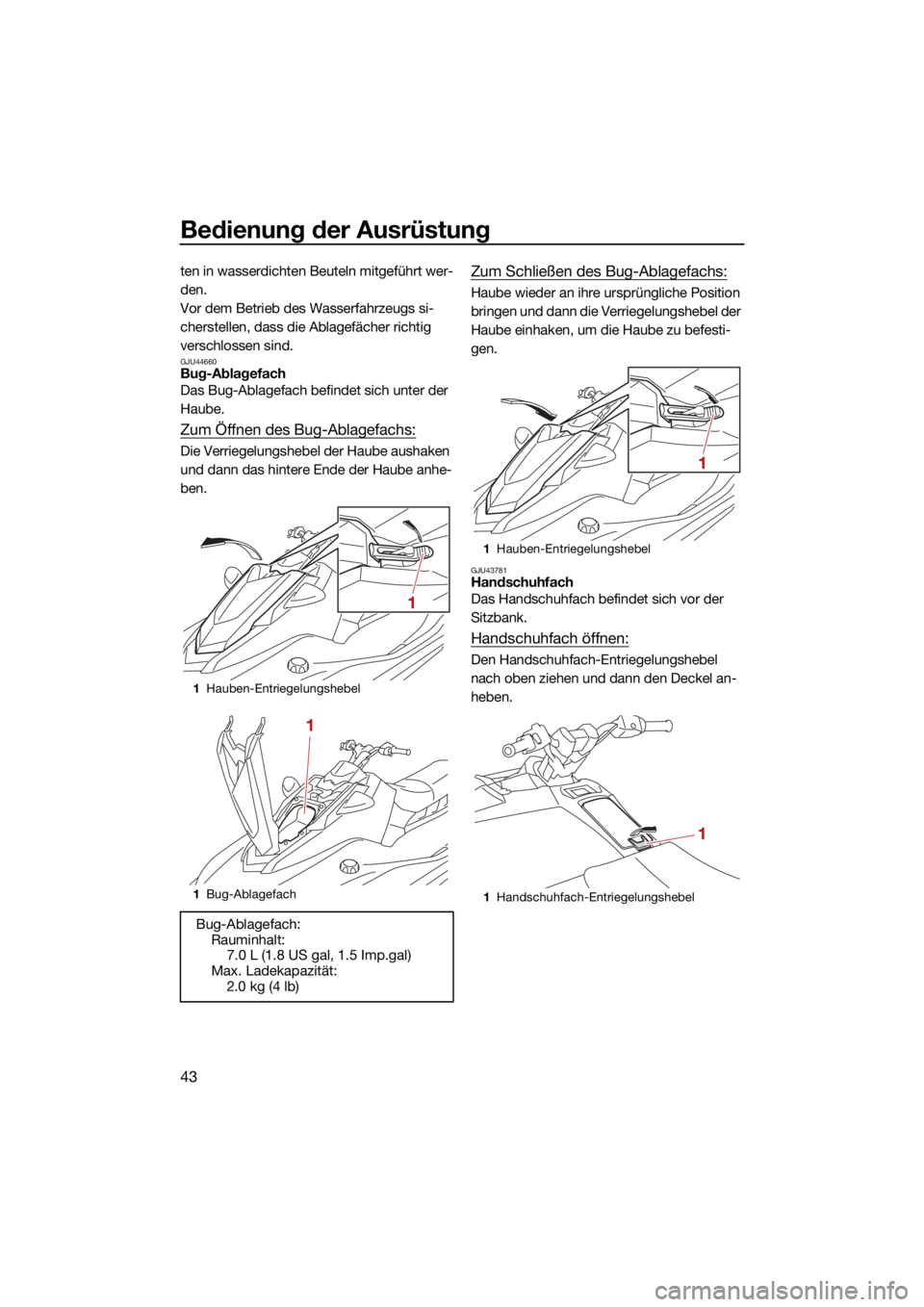

GJU44660Bug-Ablagefach
Das Bug-Ablagefach befindet sich unter der
Haube.
Zum Öffnen des Bug-Ablagefachs:
Die Verriegelungshebel der Haube aushaken
und dann das hintere Ende der Haube anhe-
ben.
Zum Schließen des Bug-Ablagefachs:
Haube wieder an ihre ursprüngliche Position
bringen und dann die Verriegelungshebel der
Haube einhaken, um die Haube zu befesti-
gen.
GJU43781Handschuhfach
Das Handschuhfach befindet sich vor der
Sitzbank.
Handschuhfach öffnen:
Den Handschuhfach-Entriegelungshebel
nach oben ziehen und dann den Deckel an-
heben.
1Hauben-Entriegelungshebel
1 Bug-Ablagefach
Bug-Ablagefach:
Rauminhalt:7.0 L (1.8 US gal, 1.5 Imp.gal)
Max. Ladekapazität:
2.0 kg (4 lb)
1
1
1Hauben-Entriegelungshebel
1 Handschuhfach-Entriegelungshebel
1
1
UF6C70G0.book Page 43 Wednesd ay, November 3, 2021 8:45 AM
