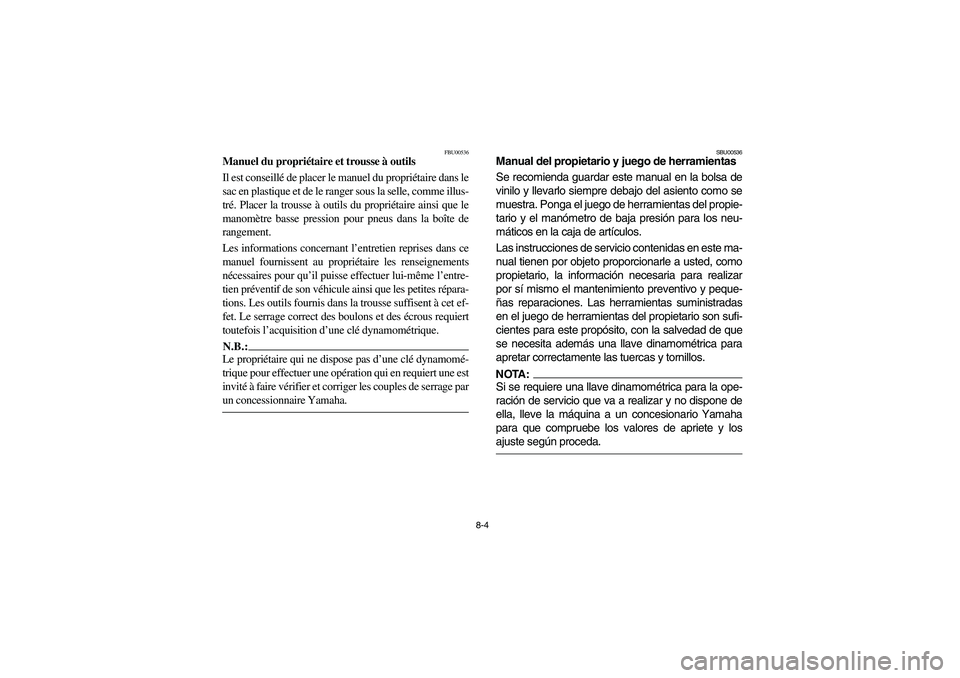

8-4
FBU00536
Manuel du propriétaire et trousse à outils
Il est conseillé de placer le manuel du propriétaire dans le
sac en plastique et de le ranger sous la selle, comme illus-
tré. Placer la trousse à outils du propriétaire ainsi que le
manomètre basse pression pour pneus dans la boîte de
rangement.
Les informations concernant l’entretien reprises dans ce
manuel fournissent au propriétaire les renseignements
nécessaires pour qu’il puisse effectuer lui-même l’entre-
tien préventif de son véhicule ainsi que les petites répara-
tions. Les outils fournis dans la trousse suffisent à cet ef-
fet. Le serrage correct des boulons et des écrous requiert
toutefois l’acquisition d’une clé dynamométrique.N.B.:_ Le propriétaire qui ne dispose pas d’une clé dynamomé-
trique pour effectuer une opération qui en requiert une est
invité à faire vérifier et corriger les couples de serrage par
un concessionnaire Yamaha. _
SBU00536
Manual del propietario y juego de herramientas
Se recomienda guardar este manual en la bolsa de
vinilo y llevarlo siempre debajo del asiento como se
muestra. Ponga el juego de herramientas del propie-
tario y el manómetro de baja presión para los neu-
máticos en la caja de artículos.
Las instrucciones de servicio contenidas en este ma-
nual tienen por objeto proporcionarle a usted, como
propietario, la información necesaria para realizar
por sí mismo el mantenimiento preventivo y peque-
ñas reparaciones. Las herramientas suministradas
en el juego de herramientas del propietario son sufi-
cientes para este propósito, con la salvedad de que
se necesita además una llave dinamométrica para
apretar correctamente las tuercas y tornillos.NOTA:_ Si se requiere una llave dinamométrica para la ope-
ración de servicio que va a realizar y no dispone de
ella, lleve la máquina a un concesionario Yamaha
para que compruebe los valores de apriete y los
ajuste según proceda.
U5TE60.book Page 4 Monday, June 10, 2002 8:47 AM

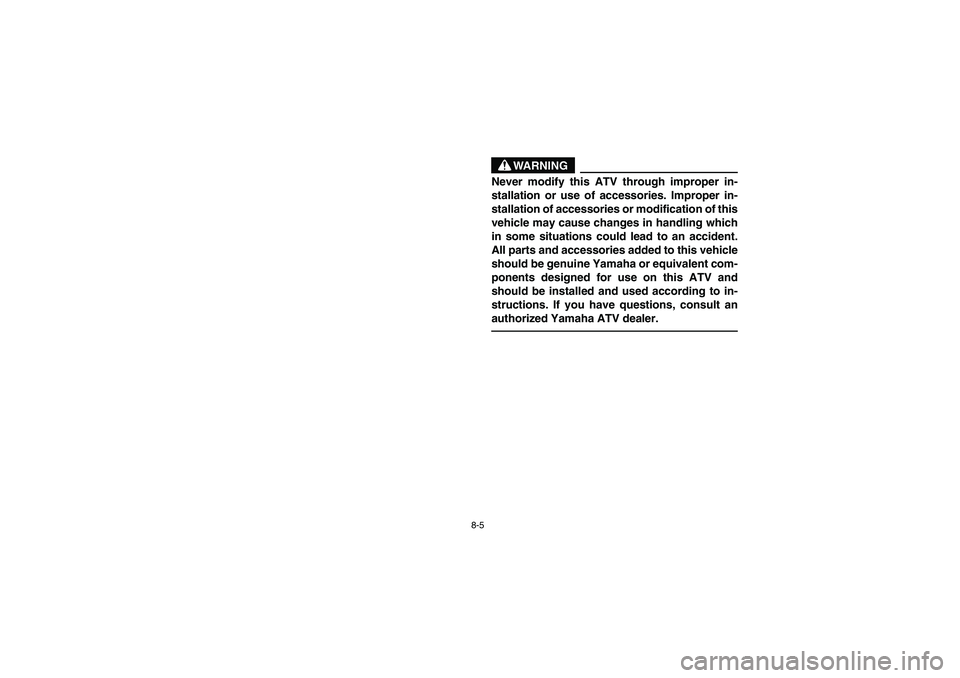

8-5
WARNING
Never modify this ATV through improper in-
stallation or use of accessories. Improper in-
stallation of accessories or modification of this
vehicle may cause changes in handling which
in some situations could lead to an accident.
All parts and accessories added to this vehicle
should be genuine Yamaha or equivalent com-
ponents designed for use on this ATV and
should be installed and used according to in-
structions. If you have questions, consult an
authorized Yamaha ATV dealer.
U5TE60.book Page 5 Monday, June 10, 2002 8:47 AM

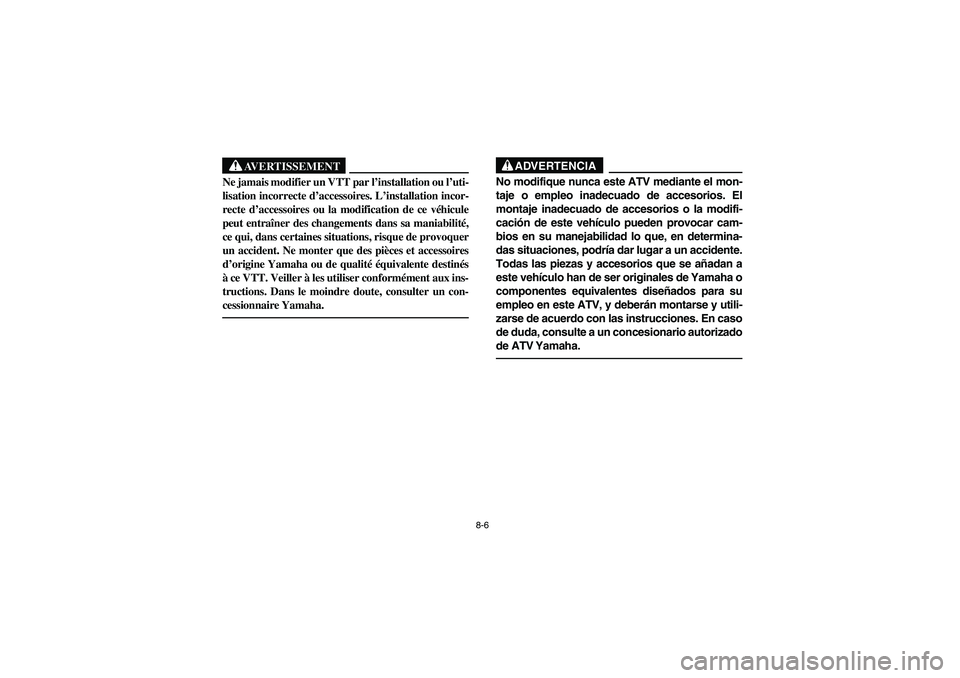

8-6
AVERTISSEMENT
_ Ne jamais modifier un VTT par l’installation ou l’uti-
lisation incorrecte d’accessoires. L’installation incor-
recte d’accessoires ou la modification de ce véhicule
peut entraîner des changements dans sa maniabilité,
ce qui, dans certaines situations, risque de provoquer
un accident. Ne monter que des pièces et accessoires
d’origine Yamaha ou de qualité équivalente destinés
à ce VTT. Veiller à les utiliser conformément aux ins-
tructions. Dans le moindre doute, consulter un con-
cessionnaire Yamaha. _
ADVERTENCIA
_ No modifique nunca este ATV mediante el mon-
taje o empleo inadecuado de accesorios. El
montaje inadecuado de accesorios o la modifi-
cación de este vehículo pueden provocar cam-
bios en su manejabilidad lo que, en determina-
das situaciones, podría dar lugar a un accidente.
Todas las piezas y accesorios que se añadan a
este vehículo han de ser originales de Yamaha o
componentes equivalentes diseñados para su
empleo en este ATV, y deberán montarse y utili-
zarse de acuerdo con las instrucciones. En caso
de duda, consulte a un concesionario autorizado
de ATV Yamaha. _
U5TE60.book Page 6 Monday, June 10, 2002 8:47 AM

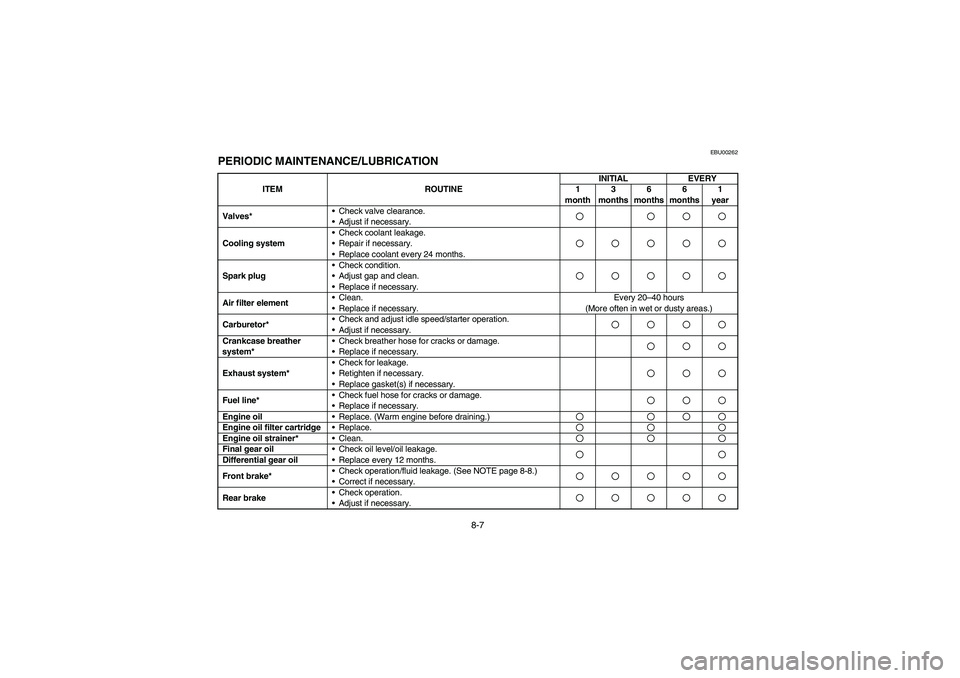

8-7
EBU00262
PERIODIC MAINTENANCE/LUBRICATION
ITEM ROUTINEINITIAL EVERY
1
month3
months6
months6
months1
year
Valves*•Check valve clearance.
•Adjust if necessary.
Cooling system•Check coolant leakage.
•Repair if necessary.
•Replace coolant every 24 months.Spark plug•Check condition.
•Adjust gap and clean.
•Replace if necessary.Air filter element•Clean.
•Replace if necessary.Every 20–40 hours
(More often in wet or dusty areas.)
Carburetor*•Check and adjust idle speed/starter operation.
•Adjust if necessary.Crankcase breather
system*•Check breather hose for cracks or damage.
•Replace if necessary.Exhaust system*•Check for leakage.
•Retighten if necessary.
•Replace gasket(s) if necessary.Fuel line*•Check fuel hose for cracks or damage.
•Replace if necessary.Engine oil
•Replace. (Warm engine before draining.)Engine oil filter cartridge
•Replace.Engine oil strainer*
•Clean.Final gear oil
•Check oil level/oil leakage.
•Replace every 12 months.Differential gear oil
Front brake*•Check operation/fluid leakage. (See NOTE page 8-8.)
•Correct if necessary.Rear brake•Check operation.
•Adjust if necessary.U5TE60.book Page 7 Monday, June 10, 2002 8:47 AM

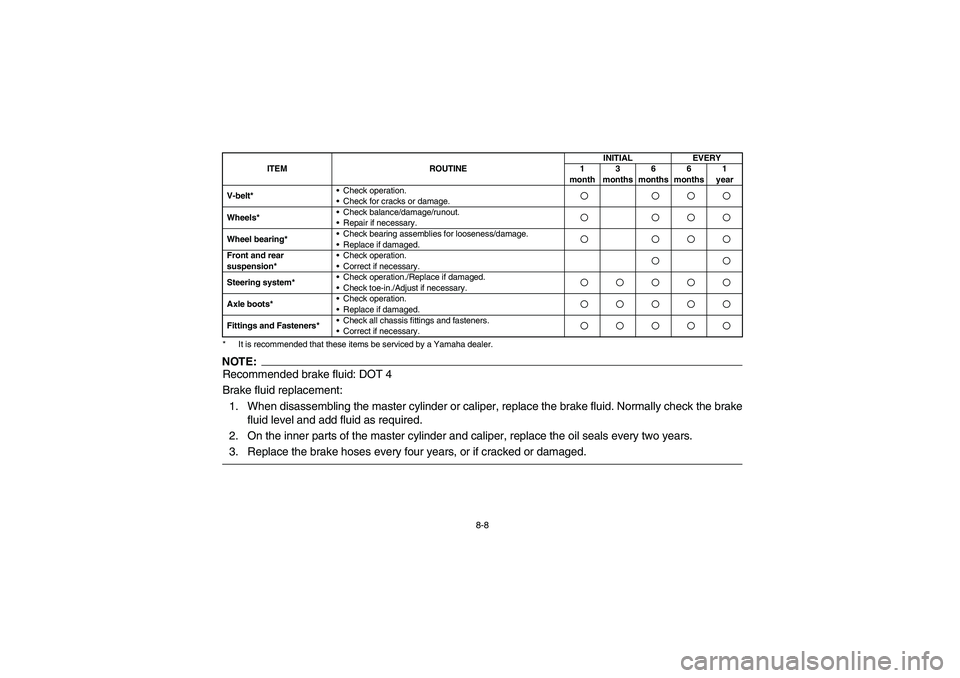

8-8
* It is recommended that these items be serviced by a Yamaha dealer.NOTE:Recommended brake fluid: DOT 4
Brake fluid replacement:
1. When disassembling the master cylinder or caliper, replace the brake fluid. Normally check the brake
fluid level and add fluid as required.
2. On the inner parts of the master cylinder and caliper, replace the oil seals every two years.
3. Replace the brake hoses every four years, or if cracked or damaged.V-belt*•Check operation.
•Check for cracks or damage.Wheels*•Check balance/damage/runout.
•Repair if necessary.Wheel bearing*•Check bearing assemblies for looseness/damage.
•Replace if damaged.Front and rear
suspension*•Check operation.
•Correct if necessary.Steering system*•Check operation./Replace if damaged.
•Check toe-in./Adjust if necessary.Axle boots*•Check operation.
•Replace if damaged.Fittings and Fasteners*•Check all chassis fittings and fasteners.
•Correct if necessary.
ITEM ROUTINEINITIAL EVERY
1
month3
months6
months6
months1
year
U5TE60.book Page 8 Monday, June 10, 2002 8:47 AM

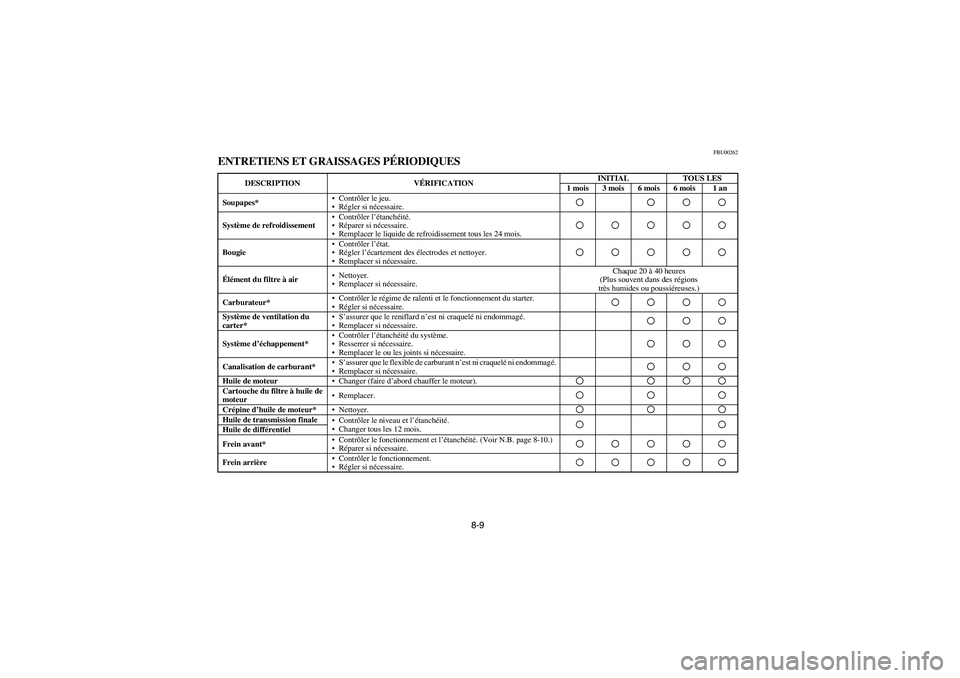

8-9
FBU00262
ENTRETIENS ET GRAISSAGES PÉRIODIQUES
DESCRIPTION VÉRIFICATIONINITIAL TOUS LES
1 mois 3 mois 6 mois 6 mois 1 an
Soupapes*•Contrôler le jeu.
•Régler si nécessaire.
Système de refroidissement•Contrôler l’étanchéité.
•Réparer si nécessaire.
•Remplacer le liquide de refroidissement tous les 24 mois.Bougie•Contrôler l’état.
•Régler l’écartement des électrodes et nettoyer.
•Remplacer si nécessaire.Élément du filtre à air•Nettoyer.
•Remplacer si nécessaire.Chaque 20 à 40 heures
(Plus souvent dans des régions
très humides ou poussiéreuses.)
Carburateur*•Contrôler le régime de ralenti et le fonctionnement du starter.
•Régler si nécessaire.Système de ventilation du
carter*•S’assurer que le reniflard n’est ni craquelé ni endommagé.
•Remplacer si nécessaire.Système d’échappement*•Contrôler l’étanchéité du système.
•Resserrer si nécessaire.
•Remplacer le ou les joints si nécessaire.Canalisation de carburant*•S’assurer que le flexible de carburant n’est ni craquelé ni endommagé.
•Remplacer si nécessaire.Huile de moteur
•Changer (faire d’abord chauffer le moteur).Cartouche du filtre à huile de
moteur•Remplacer.Crépine d’huile de moteur*
•Nettoyer.Huile de transmission finale
•Contrôler le niveau et l’étanchéité.
•Changer tous les 12 mois.Huile de différentiel
Frein avant*•Contrôler le fonctionnement et l’étanchéité. (Voir N.B. page 8-10.)
•Réparer si nécessaire.Frein arrière•Contrôler le fonctionnement.
•Régler si nécessaire.U5TE60.book Page 9 Monday, June 10, 2002 8:47 AM

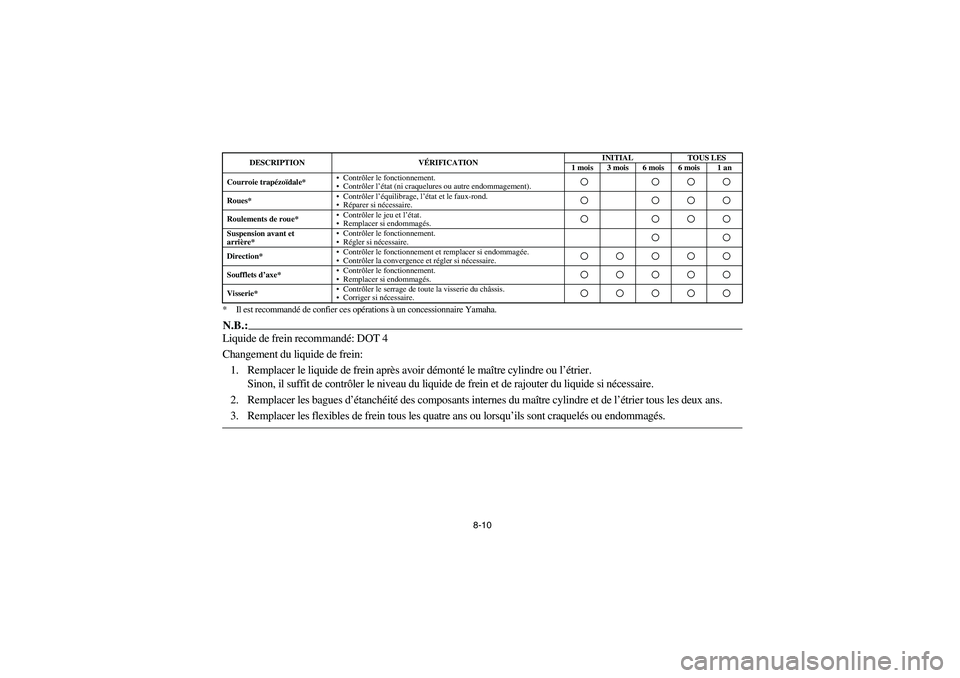

8-10 * Il est recommandé de confier ces opérations à un concessionnaire Yamaha.
N.B.:Liquide de frein recommandé: DOT 4
Changement du liquide de frein:
1. Remplacer le liquide de frein après avoir démonté le maître cylindre ou l’étrier.
Sinon, il suffit de contrôler le niveau du liquide de frein et de rajouter du liquide si nécessaire.
2. Remplacer les bagues d’étanchéité des composants internes du maître cylindre et de l’étrier tous les deux ans.
3. Remplacer les flexibles de frein tous les quatre ans ou lorsqu’ils sont craquelés ou endommagés.Courroie trapézoïdale*•Contrôler le fonctionnement.
•Contrôler l’état (ni craquelures ou autre endommagement).Roues*•Contrôler l’équilibrage, l’état et le faux-rond.
•Réparer si nécessaire.Roulements de roue*•Contrôler le jeu et l’état.
•Remplacer si endommagés.Suspension avant et
arrière*•Contrôler le fonctionnement.
•Régler si nécessaire.Direction*•Contrôler le fonctionnement et remplacer si endommagée.
•Contrôler la convergence et régler si nécessaire.Soufflets d’axe*•Contrôler le fonctionnement.
•Remplacer si endommagés.Visserie*•Contrôler le serrage de toute la visserie du châssis.
•Corriger si nécessaire.
DESCRIPTION VÉRIFICATIONINITIAL TOUS LES
1 mois 3 mois 6 mois 6 mois 1 an
U5TE60.book Page 10 Monday, June 10, 2002 8:47 AM

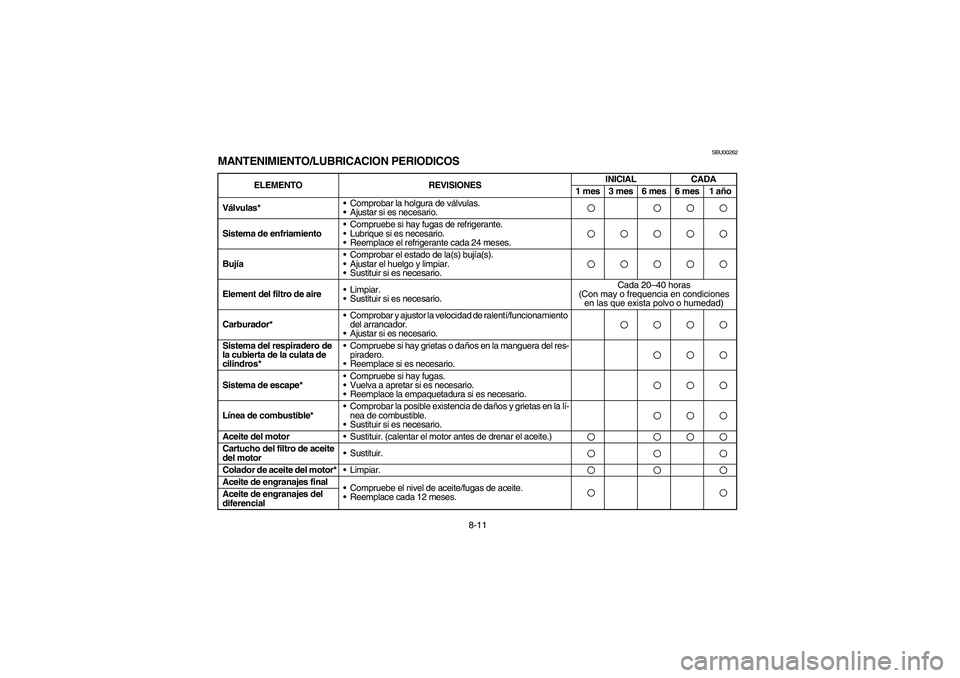

8-11
SBU00262
MANTENIMIENTO/LUBRICACION PERIODICOS
ELEMENTO REVISIONESINICIAL CADA
1 mes 3 mes 6 mes 6 mes 1 año
Válvulas* •Comprobar la holgura de válvulas.
•Ajustar si es necesario.
Sistema de enfriamiento•Compruebe si hay fugas de refrigerante.
•Lubrique si es necesario.
•Reemplace el refrigerante cada 24 meses.Bujía•Comprobar el estado de la(s) bujía(s).
•Ajustar el huelgo y limpiar.
•Sustituir si es necesario.Element del filtro de aire•Limpiar.
•Sustituir si es necesario.Cada 20–40 horas
(Con may o frequencia en condiciones
en las que exista polvo o humedad)
Carburador*•Comprobar y ajustor la velocidad de ralentí/funcionamiento
del arrancador.
•Ajustar si es necesario.Sistema del respiradero de
la cubierta de la culata de
cilindros*•Compruebe si hay grietas o daños en la manguera del res-
piradero.
•Reemplace si es necesario.Sistema de escape*•Compruebe si hay fugas.
•Vuelva a apretar si es necesario.
•Reemplace la empaquetadura si es necesario.Línea de combustible*•Comprobar la posible existencia de daños y grietas en la lí-
nea de combustible.
•Sustituir si es necesario.Aceite del motor•Sustituir. (calentar el motor antes de drenar el aceite.)Cartucho del filtro de aceite
del motor•Sustituir.Colador de aceite del motor*•Limpiar.Aceite de engranajes final
•Compruebe el nivel de aceite/fugas de aceite.
•Reemplace cada 12 meses.Aceite de engranajes del
diferencialU5TE60.book Page 11 Monday, June 10, 2002 8:47 AM

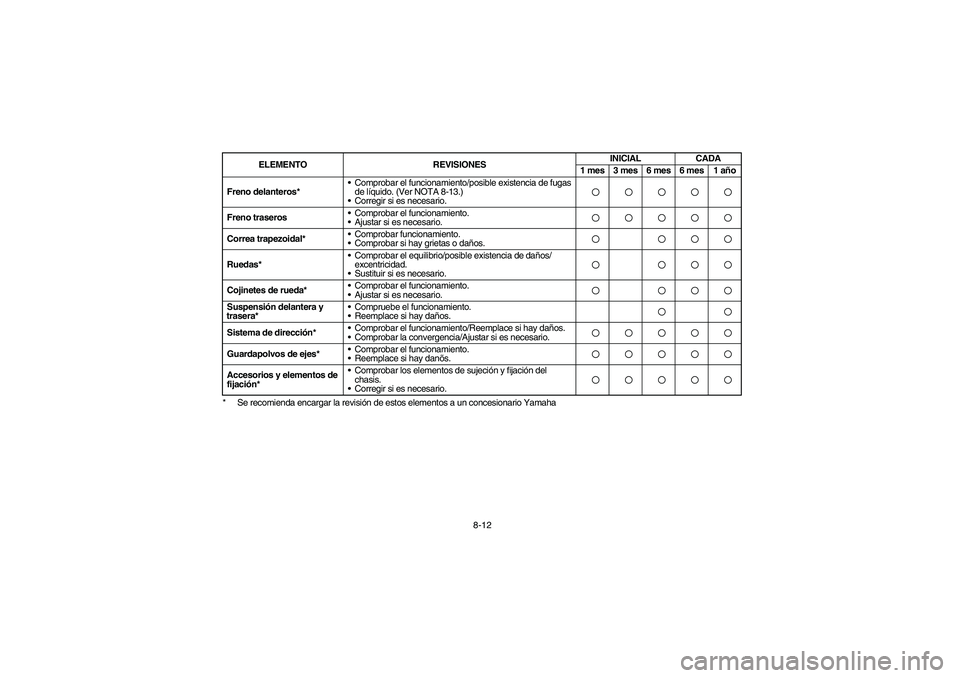

8-12 * Se recomienda encargar la revisión de estos elementos a un concesionario Yamaha Freno delanteros*•Comprobar el funcionamiento/posible existencia de fugas
de líquido. (Ver NOTA 8-13.)
•Corregir si es necesario.
Freno traseros•Comprobar el funcionamiento.
•Ajustar si es necesario.Correa trapezoidal*•Comprobar funcionamiento.
•Comprobar si hay grietas o daños.Ruedas*•Comprobar el equilibrio/posible existencia de daños/
excentricidad.
•Sustituir si es necesario.Cojinetes de rueda*•Comprobar el funcionamiento.
•Ajustar si es necesario.Suspensión delantera y
trasera*•Compruebe el funcionamiento.
•Reemplace si hay daños.Sistema de dirección*•Comprobar el funcionamiento/Reemplace si hay daños.
•Comprobar la convergencia/Ajustar si es necesario.Guardapolvos de ejes*•Comprobar el funcionamiento.
•Reemplace si hay danõs.Accesorios y elementos de
fijación*•Comprobar los elementos de sujeción y fijación del
chasis.
•Corregir si es necesario.
ELEMENTO REVISIONESINICIAL CADA
1 mes 3 mes 6 mes 6 mes 1 año
U5TE60.book Page 12 Monday, June 10, 2002 8:47 AM

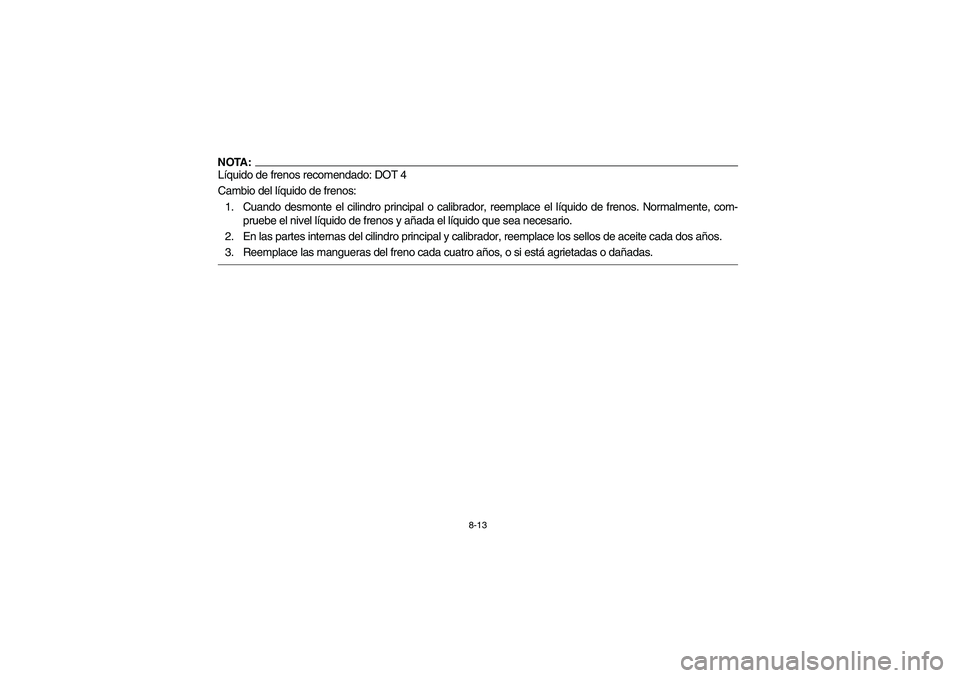

8-13
NOTA:Líquido de frenos recomendado: DOT 4
Cambio del líquido de frenos:
1. Cuando desmonte el cilindro principal o calibrador, reemplace el líquido de frenos. Normalmente, com-
pruebe el nivel líquido de frenos y añada el líquido que sea necesario.
2. En las partes internas del cilindro principal y calibrador, reemplace los sellos de aceite cada dos años.
3. Reemplace las mangueras del freno cada cuatro años, o si está agrietadas o dañadas.U5TE60.book Page 13 Monday, June 10, 2002 8:47 AM
