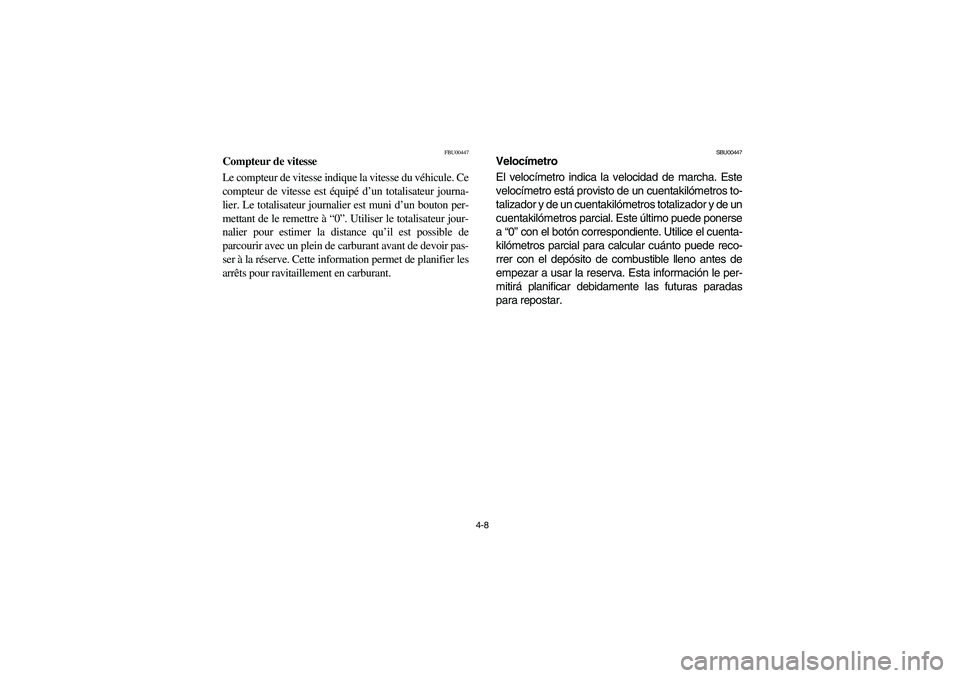

4-8
FBU00447
Compteur de vitesse
Le compteur de vitesse indique la vitesse du véhicule. Ce
compteur de vitesse est équipé d’un totalisateur journa-
lier. Le totalisateur journalier est muni d’un bouton per-
mettant de le remettre à “0”. Utiliser le totalisateur jour-
nalier pour estimer la distance qu’il est possible de
parcourir avec un plein de carburant avant de devoir pas-
ser à la réserve. Cette information permet de planifier les
arrêts pour ravitaillement en carburant.
SBU00447
Velocímetro
El velocímetro indica la velocidad de marcha. Este
velocímetro está provisto de un cuentakilómetros to-
talizador y de un cuentakilómetros totalizador y de un
cuentakilómetros parcial. Este último puede ponerse
a “0” con el botón correspondiente. Utilice el cuenta-
kilómetros parcial para calcular cuánto puede reco-
rrer con el depósito de combustible lleno antes de
empezar a usar la reserva. Esta información le per-
mitirá planificar debidamente las futuras paradas
para repostar.
U5TE60.book Page 8 Monday, June 10, 2002 8:47 AM

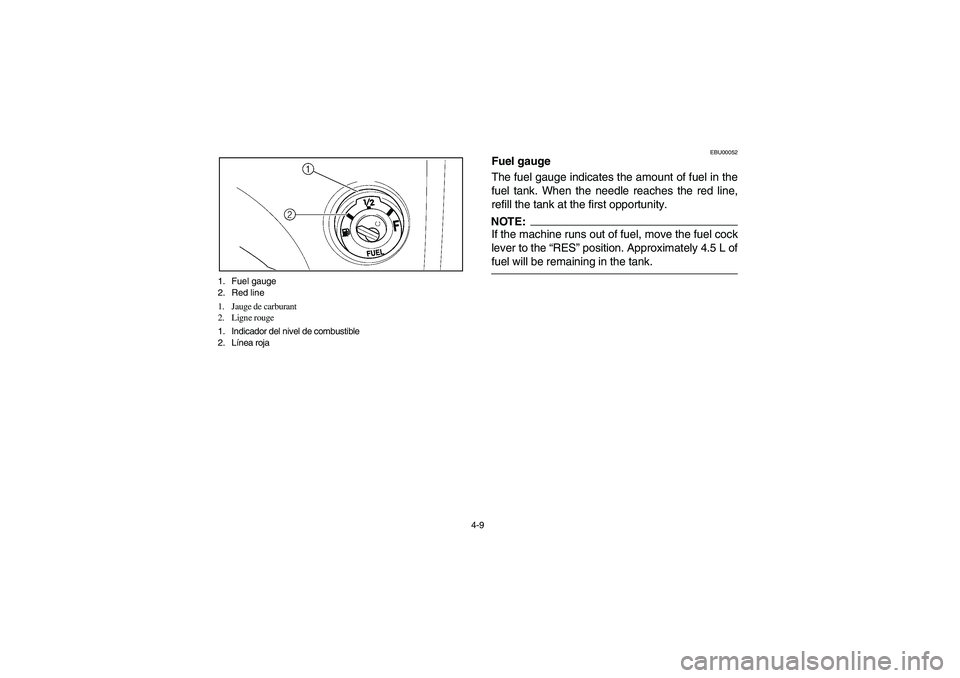

4-9 1. Fuel gauge
2. Red line
1. Jauge de carburant
2. Ligne rouge
1. Indicador del nivel de combustible
2. Línea roja
EBU00052
Fuel gauge
The fuel gauge indicates the amount of fuel in the
fuel tank. When the needle reaches the red line,
refill the tank at the first opportunity.NOTE:If the machine runs out of fuel, move the fuel cock
lever to the “RES” position. Approximately 4.5 L of
fuel will be remaining in the tank.
U5TE60.book Page 9 Monday, June 10, 2002 8:47 AM

4-10
FBU00052
Jauge de carburant
La jauge de carburant indique la quantité de carburant
restant dans le réservoir. Quand l’aiguille atteint la ligne
rouge, faire le plein à la première occasion.N.B.:_ Quand le carburant vient à manquer, placer le levier du
robinet de carburant sur la position “RES”. Il reste alors
environ 4,5 l de carburant dans le réservoir. _
SBU00052
Indicador del nivel de combustible
El indicador del nivel de combustible indica la canti-
dad de combustible que queda en el depósito. Cuan-
do la aguja llega a la línea roja, llene el depósito a la
primera oportunidad.NOTA:_ Si la máquina se queda sin combustible, gire el grifo
de combustible a la posición “RES” (reserva). Que-
dan aproximadamente 4,5 L de combustible en el
depósito. _
U5TE60.book Page 10 Monday, June 10, 2002 8:47 AM

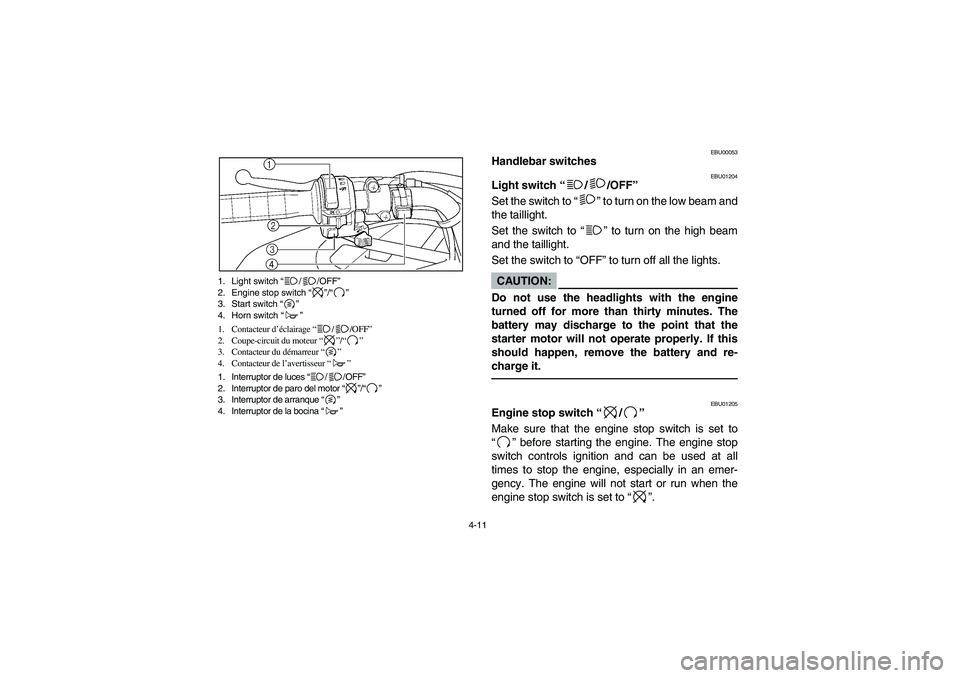

4-11 1. Light switch “//OFF”
2. Engine stop switch “”/“”
3. Start switch “”
4. Horn switch “”
1. Contacteur d’éclairage “//OFF”
2. Coupe-circuit du moteur “”/“”
3. Contacteur du démarreur “”
4. Contacteur de l’avertisseur “”
1. Interruptor de luces “//OFF”
2. Interruptor de paro del motor “”/“”
3. Interruptor de arranque “”
4. Interruptor de la bocina “”
EBU00053
Handlebar switches
EBU01204
Light switch “/ /OFF”
Set the switch to “” to turn on the low beam and
the taillight.
Set the switch to “” to turn on the high beam
and the taillight.
Set the switch to “OFF” to turn off all the lights.CAUTION:_ Do not use the headlights with the engine
turned off for more than thirty minutes. The
battery may discharge to the point that the
starter motor will not operate properly. If this
should happen, remove the battery and re-
charge it. _
EBU01205
Engine stop switch “/”
Make sure that the engine stop switch is set to
“” before starting the engine. The engine stop
switch controls ignition and can be used at all
times to stop the engine, especially in an emer-
gency. The engine will not start or run when the
engine stop switch is set to “”.
U5TE60.book Page 11 Monday, June 10, 2002 8:47 AM

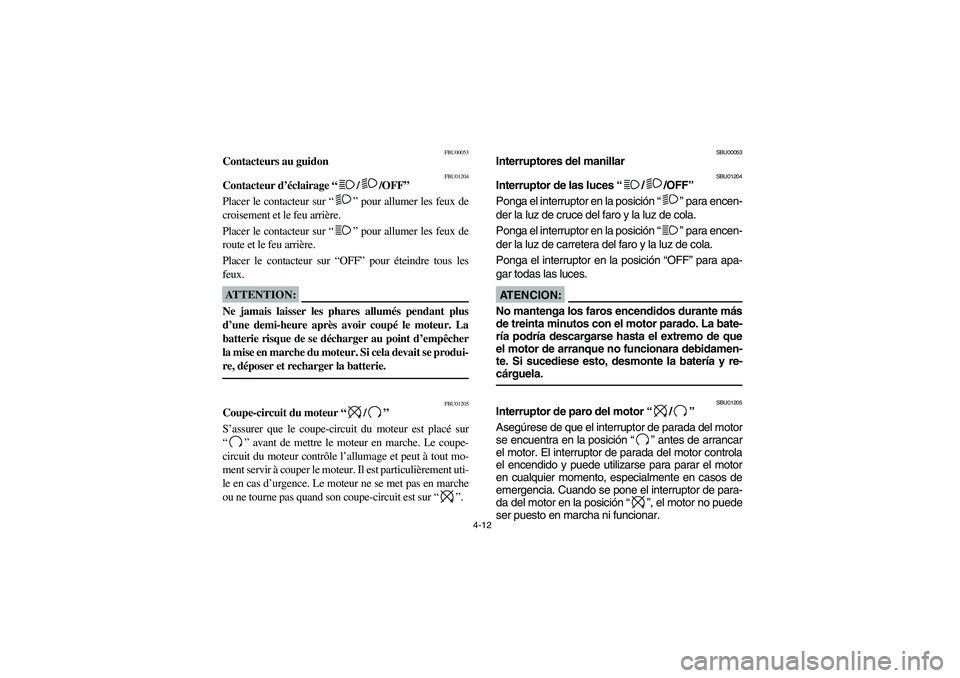

4-12
FBU00053
Contacteurs au guidon
FBU01204
Contacteur d’éclairage “/ /OFF”
Placer le contacteur sur “” pour allumer les feux de
croisement et le feu arrière.
Placer le contacteur sur “” pour allumer les feux de
route et le feu arrière.
Placer le contacteur sur “OFF” pour éteindre tous les
feux.ATTENTION:_ Ne jamais laisser les phares allumés pendant plus
d’une demi-heure après avoir coupé le moteur. La
batterie risque de se décharger au point d’empêcher
la mise en marche du moteur. Si cela devait se produi-
re, déposer et recharger la batterie. _
FBU01205
Coupe-circuit du moteur “/”
S’assurer que le coupe-circuit du moteur est placé sur
“” avant de mettre le moteur en marche. Le coupe-
circuit du moteur contrôle l’allumage et peut à tout mo-
ment servir à couper le moteur. Il est particulièrement uti-
le en cas d’urgence. Le moteur ne se met pas en marche
ou ne tourne pas quand son coupe-circuit est sur “”.
SBU00053
Interruptores del manillar
SBU01204
Interruptor de las luces “/ /OFF”
Ponga el interruptor en la posición “” para encen-
der la luz de cruce del faro y la luz de cola.
Ponga el interruptor en la posición “” para encen-
der la luz de carretera del faro y la luz de cola.
Ponga el interruptor en la posición “OFF” para apa-
gar todas las luces.AT E N C I O N :_ No mantenga los faros encendidos durante más
de treinta minutos con el motor parado. La bate-
ría podría descargarse hasta el extremo de que
el motor de arranque no funcionara debidamen-
te. Si sucediese esto, desmonte la batería y re-
cárguela. _
SBU01205
Interruptor de paro del motor “/”
Asegúrese de que el interruptor de parada del motor
se encuentra en la posición “” antes de arrancar
el motor. El interruptor de parada del motor controla
el encendido y puede utilizarse para parar el motor
en cualquier momento, especialmente en casos de
emergencia. Cuando se pone el interruptor de para-
da del motor en la posición “”, el motor no puede
ser puesto en marcha ni funcionar.
U5TE60.book Page 12 Monday, June 10, 2002 8:47 AM

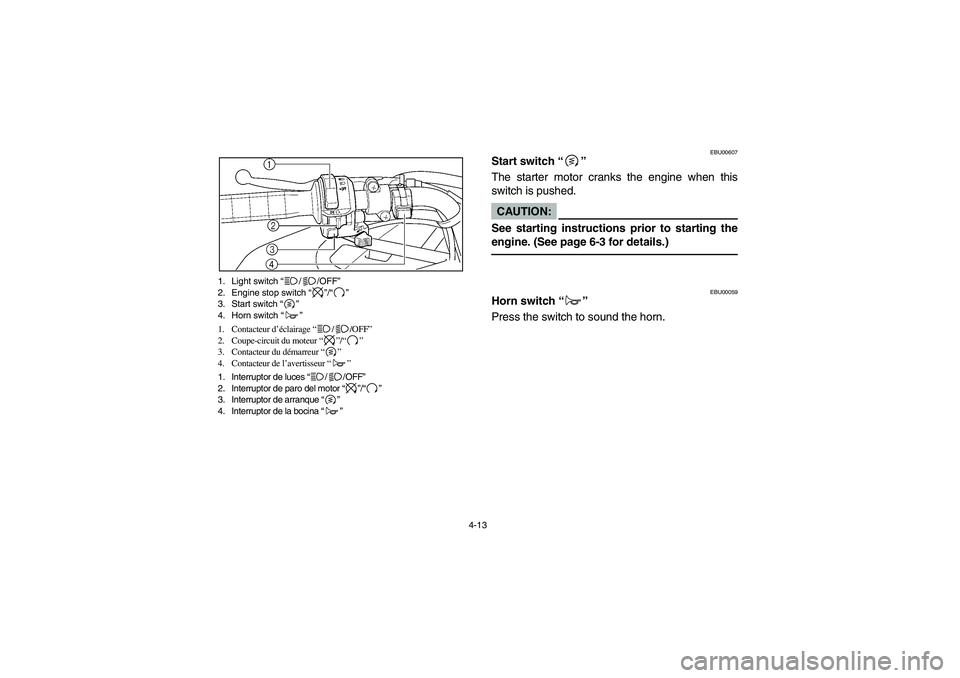

4-13 1. Light switch “//OFF”
2. Engine stop switch “”/“”
3. Start switch “”
4. Horn switch “”
1. Contacteur d’éclairage “//OFF”
2. Coupe-circuit du moteur “”/“”
3. Contacteur du démarreur “”
4. Contacteur de l’avertisseur “”
1. Interruptor de luces “//OFF”
2. Interruptor de paro del motor “”/“”
3. Interruptor de arranque “”
4. Interruptor de la bocina “”
EBU00607
Start switch “”
The starter motor cranks the engine when this
switch is pushed.CAUTION:
See starting instructions prior to starting the
engine. (See page 6-3 for details.)
EBU00059
Horn switch “”
Press the switch to sound the horn.
U5TE60.book Page 13 Monday, June 10, 2002 8:47 AM

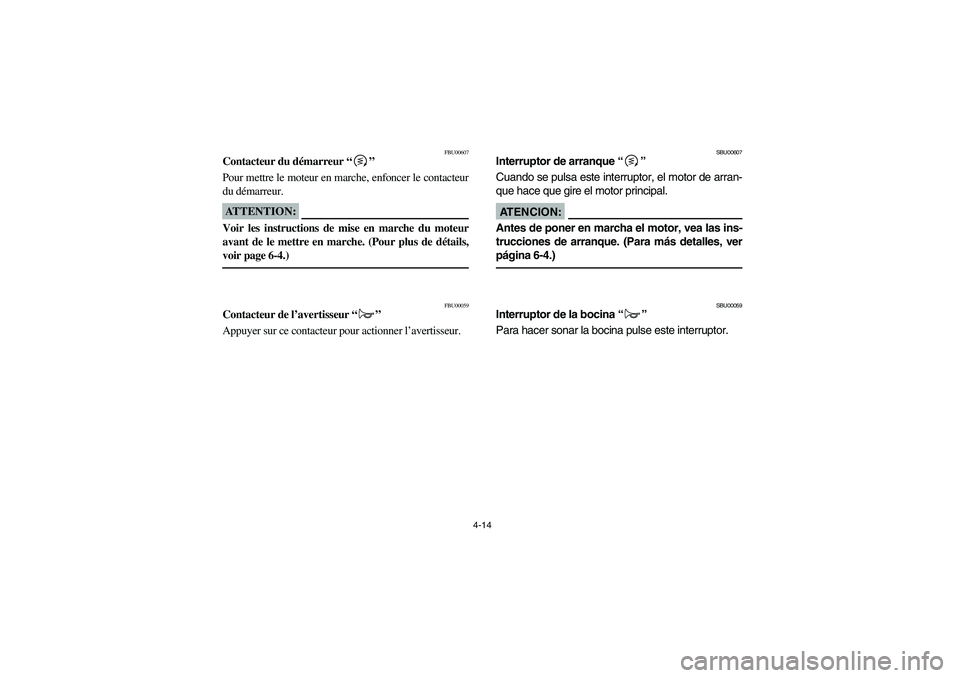

4-14
FBU00607
Contacteur du démarreur “”
Pour mettre le moteur en marche, enfoncer le contacteur
du démarreur.ATTENTION:_ Voir les instructions de mise en marche du moteur
avant de le mettre en marche. (Pour plus de détails,
voir page 6-4.) _
FBU00059
Contacteur de l’avertisseur “”
Appuyer sur ce contacteur pour actionner l’avertisseur.
SBU00607
Interruptor de arranque “”
Cuando se pulsa este interruptor, el motor de arran-
que hace que gire el motor principal.AT E N C I O N :_ Antes de poner en marcha el motor, vea las ins-
trucciones de arranque. (Para más detalles, ver
página 6-4.) _
SBU00059
Interruptor de la bocina “”
Para hacer sonar la bocina pulse este interruptor.
U5TE60.book Page 14 Monday, June 10, 2002 8:47 AM

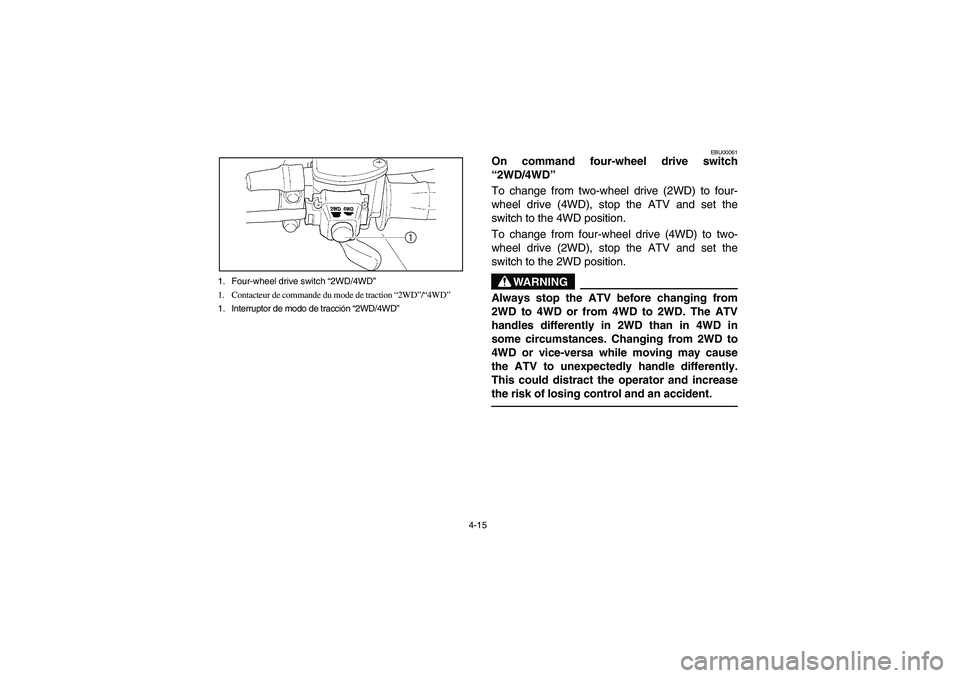

4-15 1. Four-wheel drive switch “2WD/4WD”
1. Contacteur de commande du mode de traction “2WD”/“4WD”
1. Interruptor de modo de tracción “2WD/4WD”
EBU00061
On command four-wheel drive switch
“2WD/4WD”
To change from two-wheel drive (2WD) to four-
wheel drive (4WD), stop the ATV and set the
switch to the 4WD position.
To change from four-wheel drive (4WD) to two-
wheel drive (2WD), stop the ATV and set the
switch to the 2WD position.
WARNING
_ Always stop the ATV before changing from
2WD to 4WD or from 4WD to 2WD. The ATV
handles differently in 2WD than in 4WD in
some circumstances. Changing from 2WD to
4WD or vice-versa while moving may cause
the ATV to unexpectedly handle differently.
This could distract the operator and increase
the risk of losing control and an accident. _
U5TE60.book Page 15 Monday, June 10, 2002 8:47 AM

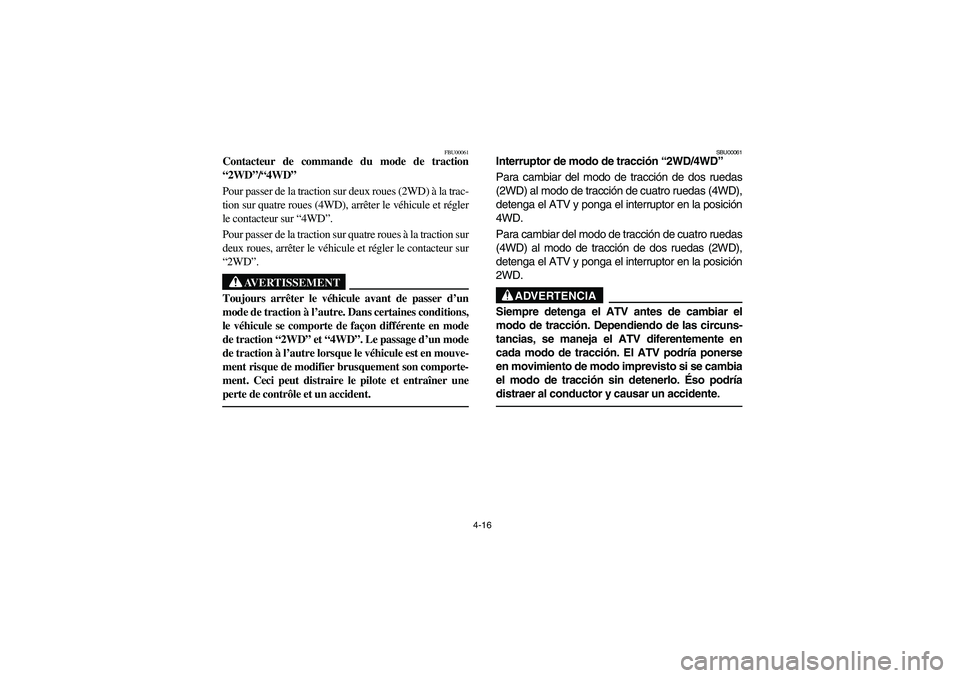

4-16
FBU00061
Contacteur de commande du mode de traction
“2WD”/“4WD”
Pour passer de la traction sur deux roues (2WD) à la trac-
tion sur quatre roues (4WD), arrêter le véhicule et régler
le contacteur sur “4WD”.
Pour passer de la traction sur quatre roues à la traction sur
deux roues, arrêter le véhicule et régler le contacteur sur
“2WD”.
AVERTISSEMENT
_ Toujours arrêter le véhicule avant de passer d’un
mode de traction à l’autre. Dans certaines conditions,
le véhicule se comporte de façon différente en mode
de traction “2WD” et “4WD”. Le passage d’un mode
de traction à l’autre lorsque le véhicule est en mouve-
ment risque de modifier brusquement son comporte-
ment. Ceci peut distraire le pilote et entraîner une
perte de contrôle et un accident. _
SBU00061
Interruptor de modo de tracción “2WD/4WD”
Para cambiar del modo de tracción de dos ruedas
(2WD) al modo de tracción de cuatro ruedas (4WD),
detenga el ATV y ponga el interruptor en la posición
4WD.
Para cambiar del modo de tracción de cuatro ruedas
(4WD) al modo de tracción de dos ruedas (2WD),
detenga el ATV y ponga el interruptor en la posición
2WD.
ADVERTENCIA
_ Siempre detenga el ATV antes de cambiar el
modo de tracción. Dependiendo de las circuns-
tancias, se maneja el ATV diferentemente en
cada modo de tracción. El ATV podría ponerse
en movimiento de modo imprevisto si se cambia
el modo de tracción sin detenerlo. Éso podría
distraer al conductor y causar un accidente. _
U5TE60.book Page 16 Monday, June 10, 2002 8:47 AM

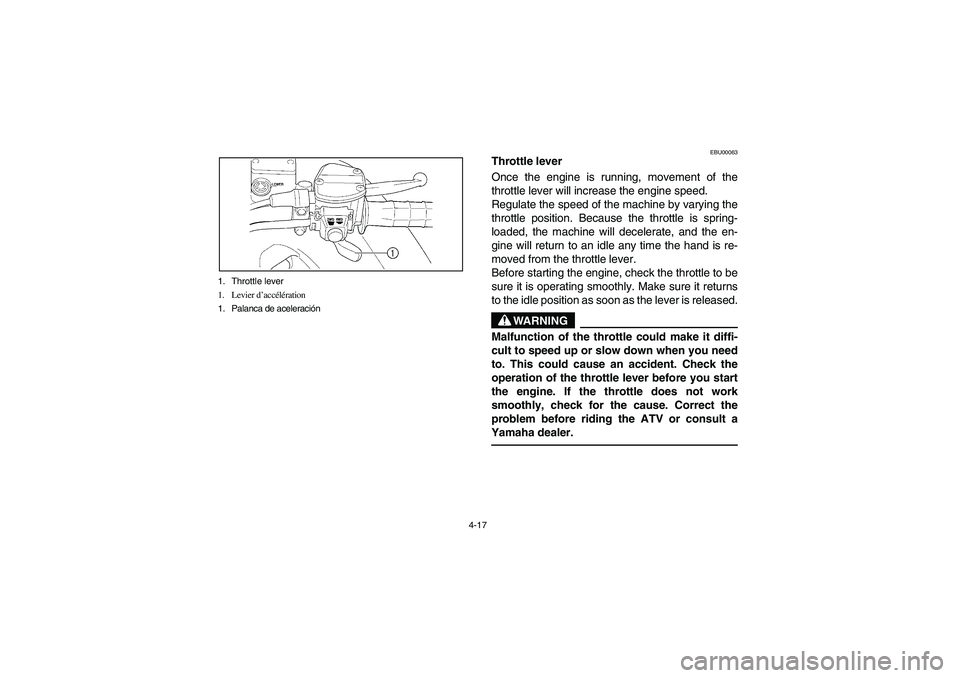

4-17 1. Throttle lever
1. Levier d’accélération
1. Palanca de aceleración
EBU00063
Throttle lever
Once the engine is running, movement of the
throttle lever will increase the engine speed.
Regulate the speed of the machine by varying the
throttle position. Because the throttle is spring-
loaded, the machine will decelerate, and the en-
gine will return to an idle any time the hand is re-
moved from the throttle lever.
Before starting the engine, check the throttle to be
sure it is operating smoothly. Make sure it returns
to the idle position as soon as the lever is released.
WARNING
Malfunction of the throttle could make it diffi-
cult to speed up or slow down when you need
to. This could cause an accident. Check the
operation of the throttle lever before you start
the engine. If the throttle does not work
smoothly, check for the cause. Correct the
problem before riding the ATV or consult a
Yamaha dealer.
