YAMAHA KODIAK 400 2003 Manuale de Empleo (in Spanish)

3-8
FBU00881
Numéro d’identification du véhicule
Le numéro d’identification du véhicule est frappé sur le
cadre.
L’année de production figure dans le numéro d’identifi-
cation du véhicule (voir illustration). N.B.:_ Le numéro d’identification du véhicule permet d’identi-
fier le véhicule. _
SBU00881
Número de identificación del vehículo
El número de identificación del vehículo va estampa-
do en el chasis.
El año de fabricación se indica en el número de iden-
tificación del vehículo como se muestra en la ilustra-
ción.NOTA:_ El número de identificación del vehículo se emplea
para la identificación de la máquina. _
U5TE60.book Page 8 Monday, June 10, 2002 8:47 AM

3-9 1. Model label
1.Étiquette de modèle
1. Etiqueta de modelo
EBU00787
Model label

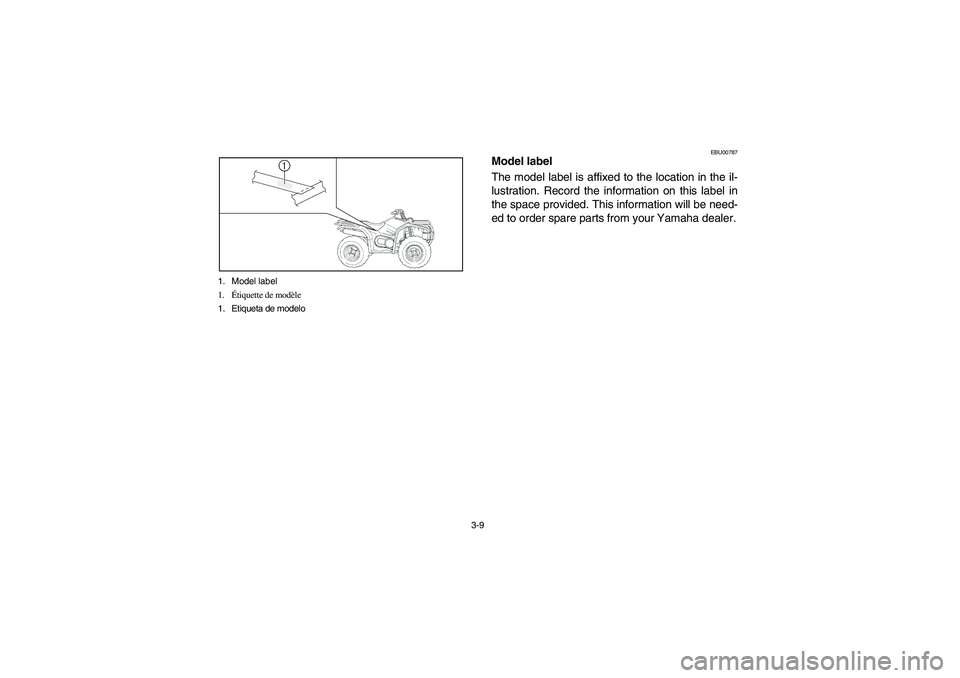

The model label is affixed to the location in the il-
lustration. Record the information on this label in
the space provided. This information will be need-
ed to order spare parts from your Yamaha dealer.
U5TE60.book Page 9 Monday, June 10, 2002 8:47 AM

3-10
FBU00787
Étiquette de modèle
L’étiquette de modèle est collée à l’endroit illustré. Ins-
crire les renseignements que porte cette étiquette dans la
case prévue à cet effet. Ces renseignements seront néces-
saires lors de la commande de pièces de rechange auprès
d’un concessionnaire Yamaha.
SBU00787
Etiqueta de modelo
La etiqueta de modelo se encuentra en el lugar indi-
cado en la ilustración. Anote la información de esta
etiqueta en los espacios previstos al efecto. Esta in-
formación facilitará los trámites cuando pida repues-
tos a un concesionario Yamaha.
U5TE60.book Page 10 Monday, June 10, 2002 8:47 AM

4-1 1. Main switch
1. Contacteur à clé
1. Interruptor principal
EBU00040
CONTROL FUNCTIONS
EBU00942

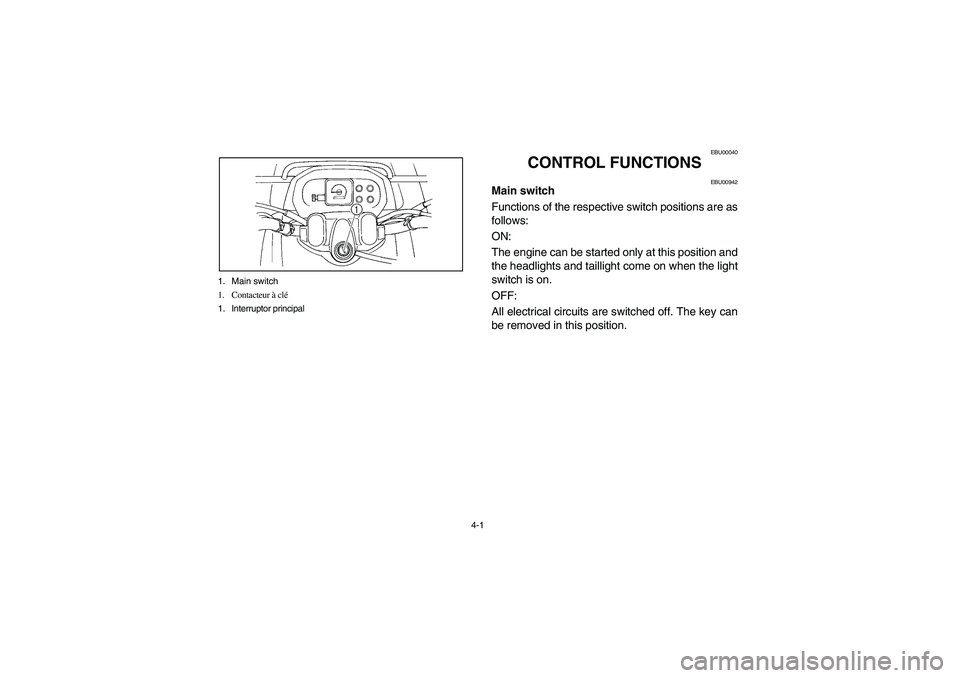

Main switch
Functions of the respective switch positions are as
follows:
ON:
The engine can be started only at this position and
the headlights and taillight come on when the light
switch is on.
OFF:
All electrical circuits are switched off. The key can
be removed in this position.
U5TE60.book Page 1 Monday, June 10, 2002 8:47 AM

4-2
4
FBU00040

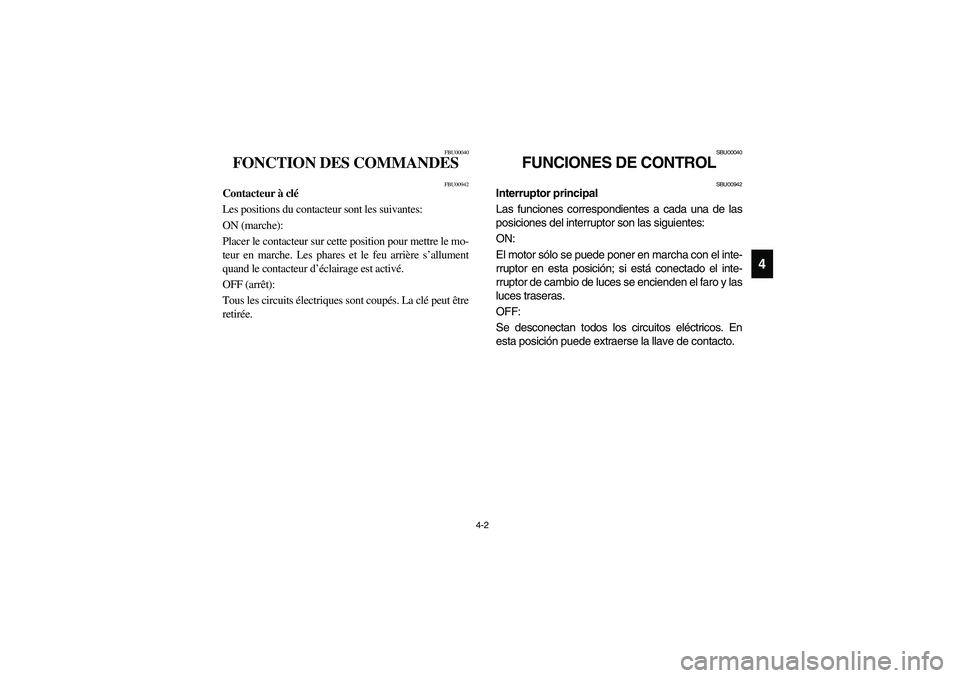

FONCTION DES COMMANDES
FBU00942
Contacteur à clé
Les positions du contacteur sont les suivantes:
ON (marche):
Placer le contacteur sur cette position pour mettre le mo-
teur en marche. Les phares et le feu arrière s’allument
quand le contacteur d’éclairage est activé.
OFF (arrêt):
Tous les circuits électriques sont coupés. La clé peut être
retirée.
SBU00040
FUNCIONES DE CONTROL
SBU00942
Interruptor principal
Las funciones correspondientes a cada una de las
posiciones del interruptor son las siguientes:
ON:
El motor sólo se puede poner en marcha con el inte-
rruptor en esta posición; si está conectado el inte-
rruptor de cambio de luces se encienden el faro y las
luces traseras.
OFF:
Se desconectan todos los circuitos eléctricos. En
esta posición puede extraerse la llave de contacto.
U5TE60.book Page 2 Monday, June 10, 2002 8:47 AM

4-3 1. Coolant temperature warning light “”
2. Reverse indicator light “R”
3. Four-wheel drive indicator light “”
4. Neutral indicator light “N”
1. Témoin d’avertissement de la température du liquide de
refroidissement “”
2. Témoin de marche arrière “R”
3. Témoin 4x4 “”
4. Témoin de point mort “N”
1. Luz de aviso de la temperatura del refrigerante “”
2. Luz de control de marcha atrás “R”
3. Luz de control del modo de tracción de cuatro ruedas “”
4. Luz de control de punto muerto “N”
EBU00043
Indicator lights
EBU01223

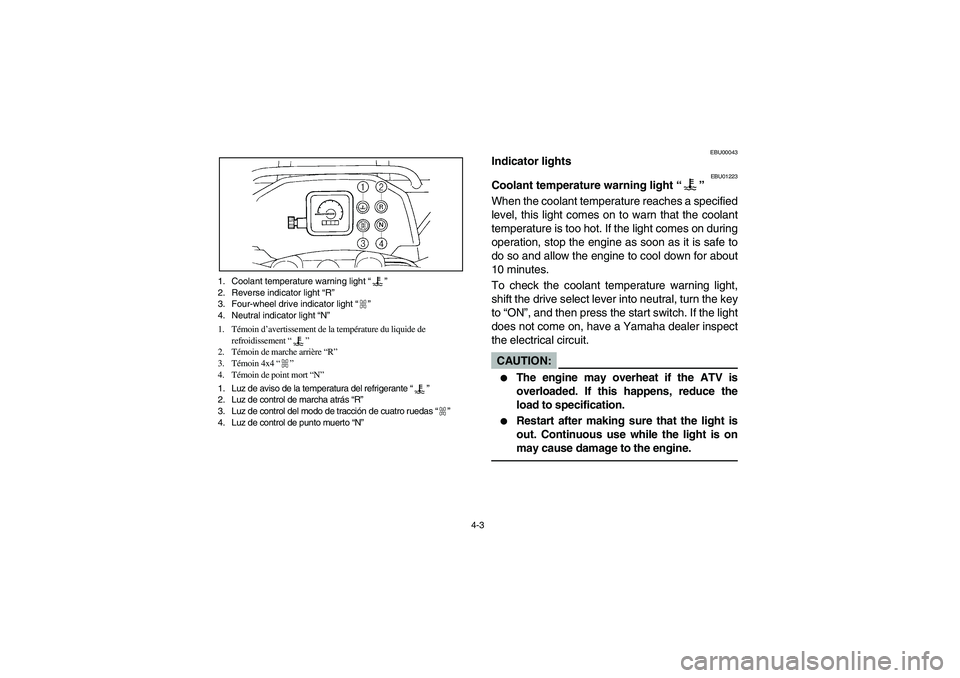

Coolant temperature warning light “”
When the coolant temperature reaches a specified
level, this light comes on to warn that the coolant
temperature is too hot. If the light comes on during
operation, stop the engine as soon as it is safe to
do so and allow the engine to cool down for about
10 minutes.
To check the coolant temperature warning light,
shift the drive select lever into neutral, turn the key
to “ON”, and then press the start switch. If the light
does not come on, have a Yamaha dealer inspect
the electrical circuit.CAUTION:_

The engine may overheat if the ATV is
overloaded. If this happens, reduce the
load to specification.


Restart after making sure that the light is
out. Continuous use while the light is on
may cause damage to the engine.
_
U5TE60.book Page 3 Monday, June 10, 2002 8:47 AM

4-4
FBU00043
Témoins
FBU01223

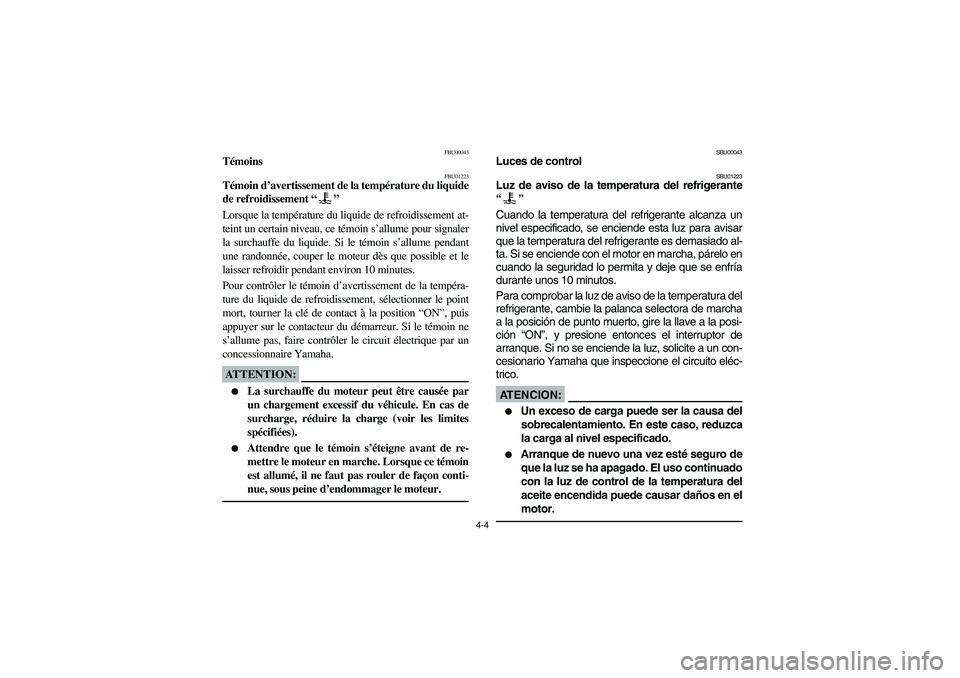

Témoin d’avertissement de la température du liquide
de refroidissement “”
Lorsque la température du liquide de refroidissement at-
teint un certain niveau, ce témoin s’allume pour signaler
la surchauffe du liquide. Si le témoin s’allume pendant
une randonnée, couper le moteur dès que possible et le
laisser refroidir pendant environ 10 minutes.
Pour contrôler le témoin d’avertissement de la tempéra-
ture du liquide de refroidissement, sélectionner le point
mort, tourner la clé de contact à la position “ON”, puis
appuyer sur le contacteur du démarreur. Si le témoin ne
s’allume pas, faire contrôler le circuit électrique par un
concessionnaire Yamaha.ATTENTION:_

La surchauffe du moteur peut être causée par
un chargement excessif du véhicule. En cas de
surcharge, réduire la charge (voir les limites
spécifiées).


Attendre que le témoin s’éteigne avant de re-
mettre le moteur en marche. Lorsque ce témoin
est allumé, il ne faut pas rouler de façon conti-
nue, sous peine d’endommager le moteur.
_
SBU00043
Luces de control
SBU01223
Luz de aviso de la temperatura del refrigerante
“”
Cuando la temperatura del refrigerante alcanza un
nivel especificado, se enciende esta luz para avisar
que la temperatura del refrigerante es demasiado al-
ta. Si se enciende con el motor en marcha, párelo en
cuando la seguridad lo permita y deje que se enfría
durante unos 10 minutos.
Para comprobar la luz de aviso de la temperatura del
refrigerante, cambie la palanca selectora de marcha
a la posición de punto muerto, gire la llave a la posi-
ción “ON”, y presione entonces el interruptor de
arranque. Si no se enciende la luz, solicite a un con-
cesionario Yamaha que inspeccione el circuito eléc-
trico.AT E N C I O N :_

Un exceso de carga puede ser la causa del
sobrecalentamiento. En este caso, reduzca
la carga al nivel especificado.


Arranque de nuevo una vez esté seguro de
que la luz se ha apagado. El uso continuado
con la luz de control de la temperatura del
aceite encendida puede causar daños en el
motor.
_
U5TE60.book Page 4 Monday, June 10, 2002 8:47 AM

4-5 1. Coolant temperature warning light “”
2. Reverse indicator light “R”
3. Four-wheel drive indicator light “”
4. Neutral indicator light “N”
1. Témoin d’avertissement de la température du liquide de
refroidissement “”
2. Témoin de marche arrière “R”
3. Témoin 4x4 “”
4. Témoin de point mort “N”
1. Luz de aviso de la temperatura del refrigerante “”
2. Luz de control de marcha atrás “R”
3. Luz de control del modo de tracción de cuatro ruedas “”
4. Luz de control de punto muerto “N”
EBU00602

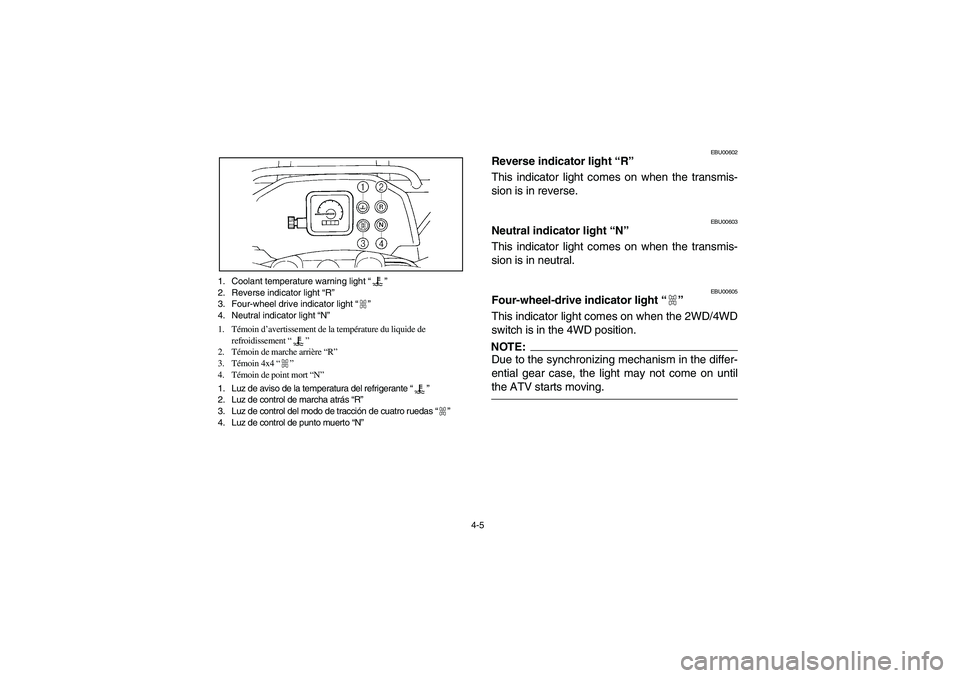

Reverse indicator light “R”
This indicator light comes on when the transmis-
sion is in reverse.
EBU00603
Neutral indicator light “N”
This indicator light comes on when the transmis-
sion is in neutral.
EBU00605
Four-wheel-drive indicator light “”
This indicator light comes on when the 2WD/4WD
switch is in the 4WD position.NOTE:_ Due to the synchronizing mechanism in the differ-
ential gear case, the light may not come on until
the ATV starts moving. _
U5TE60.book Page 5 Monday, June 10, 2002 8:47 AM

4-6
FBU00602

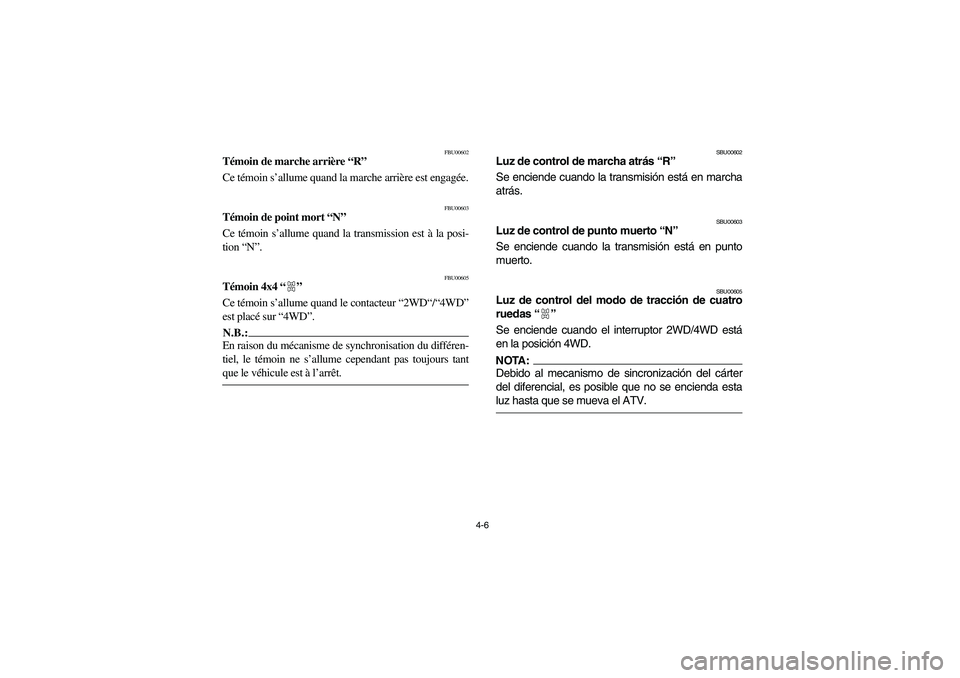

Témoin de marche arrière “R”
Ce témoin s’allume quand la marche arrière est engagée.
FBU00603
Témoin de point mort “N”
Ce témoin s’allume quand la transmission est à la posi-
tion “N”.
FBU00605
Témoin 4x4 “”
Ce témoin s’allume quand le contacteur “2WD“/“4WD”
est placé sur “4WD”.N.B.:_ En raison du mécanisme de synchronisation du différen-
tiel, le témoin ne s’allume cependant pas toujours tant
que le véhicule est à l’arrêt. _
SBU00602
Luz de control de marcha atrás “R”
Se enciende cuando la transmisión está en marcha
atrás.
SBU00603
Luz de control de punto muerto “N”
Se enciende cuando la transmisión está en punto
muerto.
SBU00605
Luz de control del modo de tracción de cuatro
ruedas “”
Se enciende cuando el interruptor 2WD/4WD está
en la posición 4WD.NOTA:_ Debido al mecanismo de sincronización del cárter
del diferencial, es posible que no se encienda esta
luz hasta que se mueva el ATV. _
U5TE60.book Page 6 Monday, June 10, 2002 8:47 AM

4-7 1. Speedometer 2. Trip odometer
3. Reset knob
1. Compteur de vitesse 2. Totalisateur journalier
3. Bouton de remise à zéro
1. Velocímetro 2. Cuentakilómetros parcial
3. Perilla de reposición
EBU00447
Speedometer

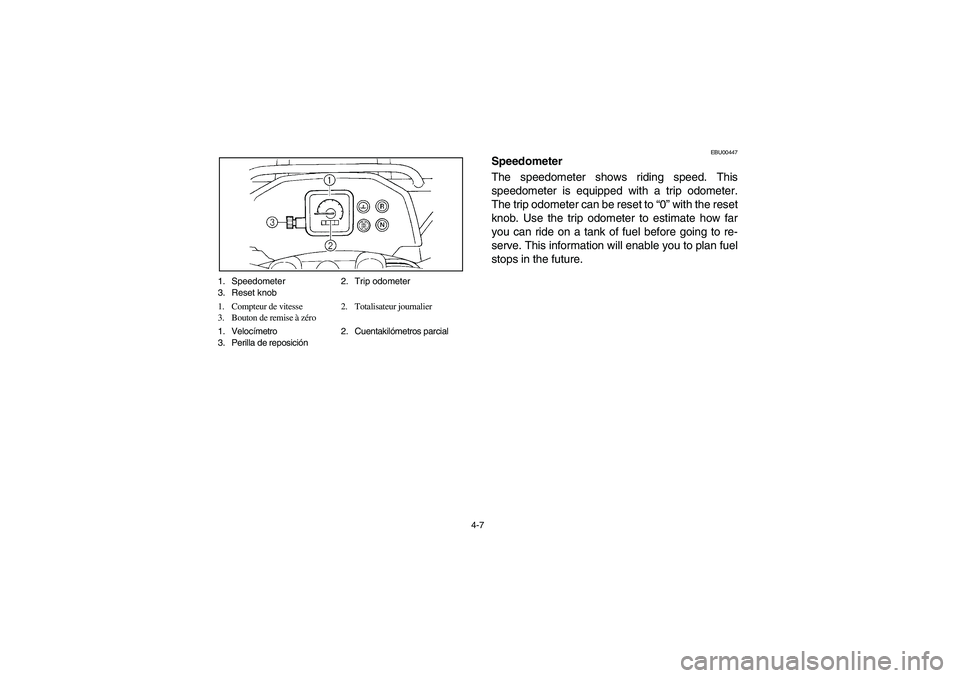

The speedometer shows riding speed. This
speedometer is equipped with a trip odometer.
The trip odometer can be reset to “0” with the reset
knob. Use the trip odometer to estimate how far
you can ride on a tank of fuel before going to re-
serve. This information will enable you to plan fuel
stops in the future.
