YAMAHA KODIAK 400 2003 Owners Manual

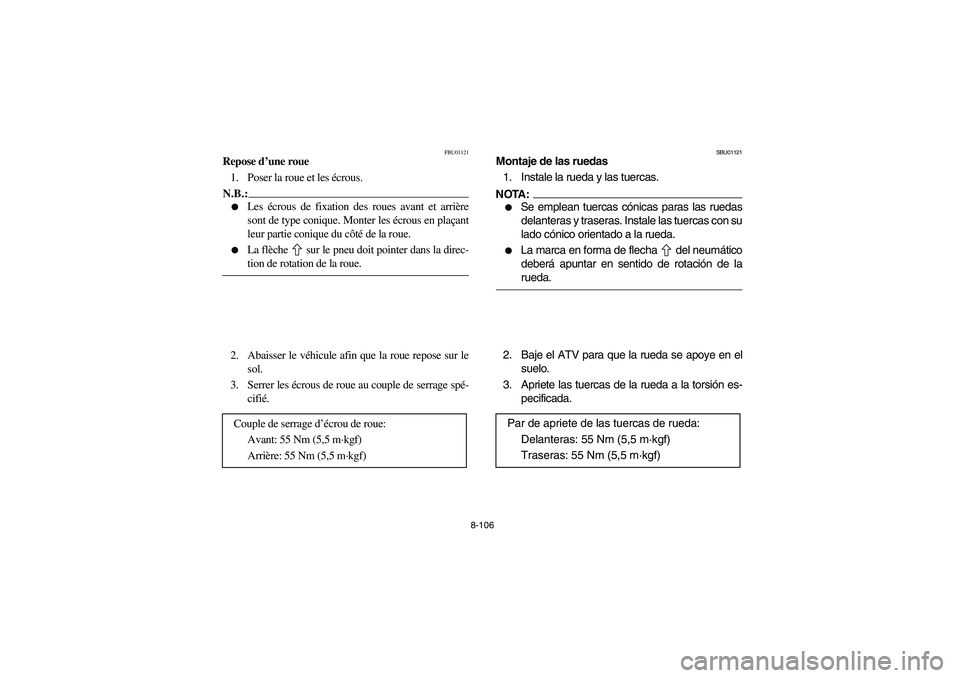

8-106
FBU01121
Repose d’une roue
1. Poser la roue et les écrous.N.B.:_

Les écrous de fixation des roues avant et arrière
sont de type conique. Monter les écrous en plaçant
leur partie conique du côté de la roue.


La flèche sur le pneu doit pointer dans la direc-
tion de rotation de la roue.
_2. Abaisser le véhicule afin que la roue repose sur le
sol.
3. Serrer les écrous de roue au couple de serrage spé-
cifié.
Couple de serrage d’écrou de roue:
Avant: 55 Nm (5,5 m·kgf)
Arrière: 55 Nm (5,5 m·kgf)
SBU01121
Montaje de las ruedas
1. Instale la rueda y las tuercas.NOTA:_

Se emplean tuercas cónicas paras las ruedas
delanteras y traseras. Instale las tuercas con su
lado cónico orientado a la rueda.


La marca en forma de flecha del neumático
deberá apuntar en sentido de rotación de la
rueda.
_2. Baje el ATV para que la rueda se apoye en el
suelo.
3. Apriete las tuercas de la rueda a la torsión es-
pecificada.
Par de apriete de las tuercas de rueda:
Delanteras: 55 Nm (5,5 m·kgf)
Traseras: 55 Nm (5,5 m·kgf)
U5VH60.book Page 106 Wednesday, August 7, 2002 12:00 PM

8-107
EBU00381
Battery
This machine is equipped with a sealed-type bat-
tery. Therefore it is not necessary to check the
electrolyte or add distilled water in the battery. If
the battery seems to have discharged, consult a
Yamaha dealer.CAUTION:
Do not try to remove the sealing caps of the
battery cells. You may damage the battery.
U5VH60.book Page 107 Wednesday, August 7, 2002 12:00 PM

8-108
FBU00381
Batterie
Cette machine est équipée d’une batterie de type scellé.
Par conséquent, il n’est pas nécessaire de vérifier l’élec-
trolyte ou d’ajouter de l’eau distillée dans la batterie. Si la
batterie semble déchargée, consulter un concessionnaire
Yamaha.ATTENTION:_ Ne jamais essayer de retirer le capuchon d’une cellule
de la batterie. La batterie risquerait d’être endomma-
gée. _
SBU00381
Batería
La batería de esta máquina es de tipo sellado. Por lo
tanto, no es necesario comprobar el nivel del líquido
o añadir agua destilada. Si la batería parece descar-
gada, consulte a un concesionario Yamaha.AT E N C I O N :_ No intente quitar la tapas de los elementos de la
batería. Podría dañar la batería. _
U5VH60.book Page 108 Wednesday, August 7, 2002 12:00 PM

8-109
WARNING
Battery electrolyte is poisonous and danger-
ous, causing severe burns, etc. It contains sul-
furic acid. Avoid contact with skin, eyes or
clothing.
Antidote:

EXTERNAL: Flush with water.


lNTERNAL: Drink large quantities of water
or milk. Follow with milk of magnesia, beat-
en egg or vegetable oil. Call a physician
immediately.


EYES: Flush with water for 15 minutes and
get prompt medical attention.
Batteries produce explosive gases. Keep
sparks, flame, cigarettes or other sources of
ignition away. Ventilate when charging or us-
ing in an enclosed space. Always shield your
eyes when working near batteries.
KEEP OUT OF REACH OF CHILDREN.
U5VH60.book Page 109 Wednesday, August 7, 2002 12:00 PM

8-110
AVERTISSEMENT
_ L’électrolyte de batterie est extrêmement toxique et
peut causer de graves brûlures. Il contient de l’acide
sulfurique. Éviter tout contact avec la peau, les yeux
ou les vêtements.
Antidote:

EXTERNE: rincer abondamment à l’eau cou-
rante.


INTERNE: boire beaucoup d’eau ou de lait.
Avaler ensuite du lait de magnésie, un œuf battu
ou de l’huile végétale. Consulter immédiate-
ment un médecin.


YEUX: rincer à l’eau courante pendant 15 mi-
nutes et consulter rapidement un médecin.
Les batteries produisent des gaz explosifs. Tenir les
batteries à l’écart de toute source d’étincelles et de
flammes. Ne pas fumer à proximité d’une batterie.
Veiller à avoir une aération adéquate lors de la re-
charge ou de l’utilisation de la batterie dans un espace
clos. Toujours se protéger les yeux lors de travaux à
proximité d’une batterie.
TENIR HORS DE PORTÉE DES ENFANTS.
_
ADVERTENCIA
_ El electrólito de la batería es venenoso y peligro-
so; puede causar graves quemaduras. Contiene
ácido sulfúrico. Evite que entre en contacto con
la piel, los ojos o la ropa.
Antídoto:

EXTERNO: Lave con chorro de agua.


INTERNO: Beba grandes cantidades de
agua o leche. Siga con leche de magnesia,
huevos batidos o aceite vegetal. Llame a un
médico inmediatamente.


OJOS: Lave con agua durante 15 minutos y
obtenga atención médica inmediata.
Las baterías producen gases explosivos. No
acerque a ellas objetos que produzcan chispas o
llamas, cigarrillos ni ninguna otra fuente de igni-
ción. Ventile convenientemente el local cuando
se carguen o utilicen en lugares cerrados. Prote-
gerse siempre los ojos cuando se trabaje con
baterías.
MANTENGALAS FUERA DEL ALCANCE DE
LOS NIÑOS.
_
U5VH60.book Page 110 Wednesday, August 7, 2002 12:00 PM

8-111
EBU00385
Battery maintenance
1. When the machine is not used for a month or
longer, remove the battery and store it in a
cool, dark place. Completely recharge the
battery before reinstallation.CAUTION:
A special battery charger (constant voltage/
ampere or constant voltage) is required for re-
charging a sealed-type battery. Using a con-
ventional battery charger may shorten the
battery life.2. Always make sure the connections are cor-
rect when putting the battery back in the ma-
chine.
U5VH60.book Page 111 Wednesday, August 7, 2002 12:00 PM

8-112
FBU00385
Entretien de la batterie
1. Si la machine doit rester inutilisée pendant un mois
ou plus, enlever la batterie et la conserver dans un
endroit frais et sombre. Recharger la batterie à fond
avant de la remonter.ATTENTION:_ Un chargeur spécial (tension/courant constants ou
tension constante) est nécessaire pour recharger une
batterie de type scellé. L’utilisation d’un chargeur de
type conventionnel peut raccourcir la durée de servi-
ce de la batterie. _2. En remontant la batterie dans le véhicule, toujours
veiller à ce que les connexions soient effectuées
correctement.
SBU00385
Mantenimiento de la batería
1. Cuando no vaya a utilizar la máquina durante
un mes o más, desmonte la batería y guárdela
en un sitio oscuro y fresco. Recárgue la batería
completamente antes de montarla de nuevo.AT E N C I O N :_ Se necesita un cargador de batería especial (ten-
sión/corriente constante o tensión constante)
para recargar esta batería. El uso de un cargador
convencional podría acortar la vida útil de la ba-
tería. _2. Cuando monte de nuevo la batería en la má-
quina, asegúrese siempre de efectuar correcta-
mente las conexiones.
U5VH60.book Page 112 Wednesday, August 7, 2002 12:00 PM

8-113 1. Main fuse 2. Spare main fuse
1. Fusible principal 2. Fusible principal de rechange
1. Fusible principal 2. Fusible principal de repuesto
EBU00899
Fuse replacement
1. The main fuse case and the fuse box are lo-
cated under the seat.
2. If a fuse is blown, turn off the main switch and
install a new fuse of the specified amperage.
Then turn on the switches. If the fuse immedi-
ately blows again, consult a Yamaha dealer.
U5VH60.book Page 113 Wednesday, August 7, 2002 12:00 PM

8-114
FBU00899
Remplacement d’un fusible
1. La boîte du fusible principal et la boîte à fusibles se
trouvent sous la selle.
2. Si un fusible grille, couper le contact et placer un
fusible neuf d’ampérage spécifié. Remettre ensuite
le contact. Si le fusible grille immédiatement, con-
sulter un concessionnaire Yamaha.
SBU00899
Cambio del fusible
1. La cubierta de fusibles principal y la caja de fu-
sibles están situadas debajo del asiento.
2. Si un fusible salta, desconecte el interruptor
principal y coloque un fusible nuevo del ampe-
raje correcto. Luego, conecte los interruptores.
Si el fusible vuelve a saltar inmediatamente,
consulte a un concesionario Yamaha.
U5VH60.book Page 114 Wednesday, August 7, 2002 12:00 PM

8-115 1. Headlight fuse
2. Ignition fuse
3. Auxiliary DC jack fuse
4. Signaling system fuse
5. Spare fuse (× 2)
1. Fusible de phare
2. Fusible d’allumage
3. Fusible de prise pour accessoires
4. Fusible du système de signalisation
5. Fusible de rechange (× 2)
1. Fusible del faro
2. Fusible del encendido
3. Fusible de la toma de CC auxiliar
4. Fusible del sistema de señalización
5. Fusible de repuesto (× 2)
WARNING
_ Always use a fuse of the specified rating. Nev-
er use any type of material or object in place of
the proper fuse. An improper fuse can cause
damage to the electrical system which could
lead to a fire. _CAUTION:_ To prevent accidental short-circuiting, turn off
the main switch when checking or replacing a
fuse. _
Specified fuses:
Main fuse: 30 A
Headlight fuse: 15 A
Ignition fuse: 10 A
Auxiliary DC jack fuse: 10 A
Signaling system fuse: 10 A
U5VH60.book Page 115 Wednesday, August 7, 2002 12:00 PM
