AVERTISSEMENT
_ Toujours installer un fusible de l’ampérage spécifié.
Ne jamais monter d’autre objet à la place du fusible
spécifié. La mise en place d’un fusible d’ampérage in-
correct risque d’endommager le circuit électrique, ce
qui peut provoquer un incendie. _ATTENTION:_ Afin d’éviter un court-circuit, couper le contact avant
de contrôler ou de remplacer un fusible. _
Fusibles spécifiés:
Fusible principal: 30 A
Fusible de phare: 15 A
Fusible d’allumage: 10 A
Fusible de prise pour accessoires: 10 A
Fusible du système de signalisation: 10 A
ADVERTENCIA
_ Use siempre fusibles del amperaje prescrito. No
utilice nunca otros materiales ni objetos en lugar
del fusible adecuado. Un fusible incorrecto pue-
de causar daños al sistema eléctrico, con riesgo
de incendio. _AT E N C I O N :_ Para evitar cortocircuitos accidentales, quite el
contacto antes de comprobar o cambiar los fusi-
bles. _
Fusibles especificados:
Fusible principal: 30 A
Fusible del faro: 15 A
Fusible del encendido: 10 A
Fusible de la toma de CC auxiliar: 10 A
Fusible del sistema de señalización: 10 A
U5VH60.book Page 116 Wednesday, August 7, 2002 12:00 PM

8-117 1. Headlight bulb holder cover
1. Cache de la fixation de l’ampoule de phare
1. Cubierta del portabombillas de la bombilla del faro
1. Headlight bulb holder
1. Fixation d’ampoule
1. Porta bombillas del faro
EBU01323
Replacing a headlight bulb
If a headlight bulb burns out, replace it as follows.
1. Remove the bulb holder cover at the rear of
the headlight by pulling it off.
2. Remove the headlight bulb holder by turning
it counterclockwise.
U5VH60.book Page 117 Wednesday, August 7, 2002 12:00 PM

8-118
FBU01323

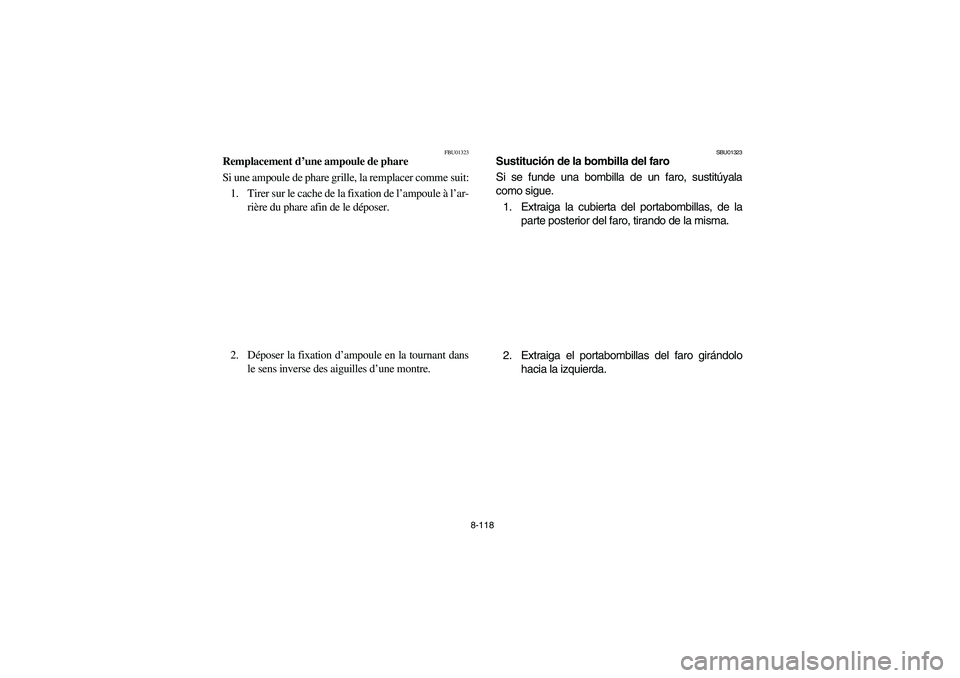

Remplacement d’une ampoule de phare
Si une ampoule de phare grille, la remplacer comme suit:
1. Tirer sur le cache de la fixation de l’ampoule à l’ar-
rière du phare afin de le déposer.
2. Déposer la fixation d’ampoule en la tournant dans
le sens inverse des aiguilles d’une montre.
SBU01323
Sustitución de la bombilla del faro
Si se funde una bombilla de un faro, sustitúyala
como sigue.
1. Extraiga la cubierta del portabombillas, de la
parte posterior del faro, tirando de la misma.
2. Extraiga el portabombillas del faro girándolo
hacia la izquierda.
U5VH60.book Page 118 Wednesday, August 7, 2002 12:00 PM

8-119 1. Do not touch the glass part of the bulb.
1. Ne pas toucher le verre de l’ampoule.
1. No tocar la parte de cristal de la bombilla.
3. Remove the defective bulb by pushing it in
and turning it counterclockwise.
WARNING
_ A headlight bulb is hot when it is on and imme-
diately after it is turned off. Wait for the bulb to
cool before touching or removing it. You can
be burned or a fire could start if the bulb touch-
es something flammable. _4. Insert a new headlight bulb into the bulb hold-
er, push it in, and then turn the bulb clockwise
until it stops.CAUTION:_ Do not touch the glass part of the headlight
bulb to keep it free from oil, otherwise the
transparency of the glass, the luminosity of the
bulb, and the bulb life will be adversely affect-
ed. Thoroughly clean off any dirt and finger-
prints on the headlight bulb using a cloth
moistened with alcohol or thinner. _5. Install the bulb holder by turning it clockwise.
6. Install the bulb holder cover at the rear of the
headlight.
U5VH60.book Page 119 Wednesday, August 7, 2002 12:00 PM

8-120
3. Retirer l’ampoule défectueuse en appuyant sur cel-
le-ci et en la tournant dans le sens inverse des
aiguilles d’une montre.
AVERTISSEMENT
_ Une ampoule de phare est chaude quand elle est allu-
mée et reste chaude juste après son extinction. Atten-
dre que l’ampoule soit refroidie avant de la toucher
ou de la déposer. Il y a risque de brûlure et d’incendie
si l’ampoule chaude entre en contact avec un produit
inflammable. _4. Poser une ampoule de phare neuve dans la fixation
d’ampoule, l’enfoncer, puis la tourner à fond dans
le sens des aiguilles d’une montre.ATTENTION:_ Ne jamais toucher le verre d’une ampoule de phare
afin de ne pas laisser de résidus graisseux. La graisse
réduit la transparence du verre mais aussi la lumino-
sité de l’ampoule, ainsi que sa durée de service. Net-
toyer soigneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’alcool ou de
diluant pour peinture. _5. Reposer la fixation d’ampoule en la tournant dans
le sens des aiguilles d’une montre.
6. Reposer le cache de la fixation d’ampoule à l’arriè-
re du phare. 3. Extraiga la bombilla fundida girándola hacia la
izquierda mientras la mantiene presionada.
ADVERTENCIA
_ Cuando está encendida e inmediatamente des-
pués de apagarla, las bombillas de los faros es-
tán muy calientes. Antes de tocarlas o desmon-
tarlas, espere a que se enfríen. Podría sufrirse
una quemadura o provocarse un incendio si la
bombilla entra en contacto con algo inflamable. _4. Inserte una bombilla de faro nueva en el porta-
bombillas y, mientras presiona la bombilla, gíre-
la hacia la derecha hasta el tope.AT E N C I O N :_ No toque la parte de vidrio de la bombilla del faro
para que no se ensucie de grasa, porque de lo
contrario, la transparencia del vidrio, la luminosi-
dad de la bombilla y la vida útil de la bombilla
quedarían adversamente afectadas. Limpie bien
toda la suciedad y huellas dactilares de la bombi-
lla del faro con un paño humedecido en alcohol
o disolvente. _5. Instale el portabombillas girándolo hacia la de-
recha.
6. Instale la cubierta del portabombillas en la parte
posterior del faro.
U5VH60.book Page 120 Wednesday, August 7, 2002 12:00 PM

8-121 1. Headlight beam adjusting screw
1. Vis de réglage du faisceau de phare
1. Tornillo de ajuste de la luz del faro
EBU01089
Headlight beam adjustmentCAUTION:_ It is advisable to have a Yamaha dealer make
this adjustment. _To raise the beam, turn the adjusting screw in di-
rection
a.
To lower the beam, turn the adjusting screw in di-
rection
b.
EBU01105
Tail/brake light bulb replacement
If the tail/brake light bulb burns out, have a
Yamaha dealer replace it.
U5VH60.book Page 121 Wednesday, August 7, 2002 12:00 PM

8-122
FBU01089

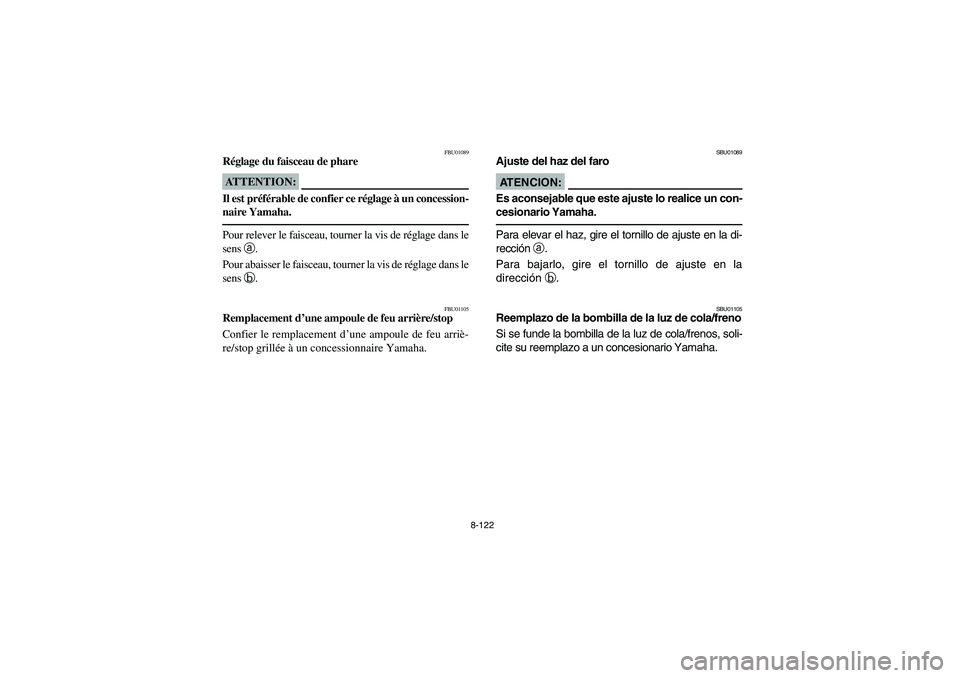

Réglage du faisceau de phareATTENTION:_ Il est préférable de confier ce réglage à un concession-
naire Yamaha. _Pour relever le faisceau, tourner la vis de réglage dans le
sens a
.
Pour abaisser le faisceau, tourner la vis de réglage dans le
sens b
.
FBU01105
Remplacement d’une ampoule de feu arrière/stop
Confier le remplacement d’une ampoule de feu arriè-
re/stop grillée à un concessionnaire Yamaha.
SBU01089
Ajuste del haz del faroAT E N C I O N :_ Es aconsejable que este ajuste lo realice un con-
cesionario Yamaha. _Para elevar el haz, gire el tornillo de ajuste en la di-
rección
a.
Para bajarlo, gire el tornillo de ajuste en la
dirección
b.
SBU01105
Reemplazo de la bombilla de la luz de cola/freno
Si se funde la bombilla de la luz de cola/frenos, soli-
cite su reemplazo a un concesionario Yamaha.
U5VH60.book Page 122 Wednesday, August 7, 2002 12:00 PM

8-123
EBU00413
Troubleshooting
Although Yamaha machines receive a rigid in-
spection before shipment from the factory, trouble
may occur during operation.
Any problem in the fuel, compression, or ignition
systems can cause poor starting and loss of pow-
er. The troubleshooting chart describes a quick,
easy procedure for making checks. If your ma-
chine requires any repair, take it to a Yamaha
dealer.
The skilled technicians at a Yamaha dealership
have the tools, experience, and know-how to prop-
erly service your machine. Use only genuine
Yamaha parts on your machine. Imitation parts
may look like Yamaha parts, but they are often in-
ferior. Consequently, they have a shorter service
life and can lead to expensive repair bills.
WARNING
Do not smoke when checking the fuel system.
Fuel can ignite or explode, causing severe in-
jury or property damage. Make sure there are
no open flames or sparks in the area, including
pilot lights from water heaters or furnaces.
U5VH60.book Page 123 Wednesday, August 7, 2002 12:00 PM

8-124
FBU00413

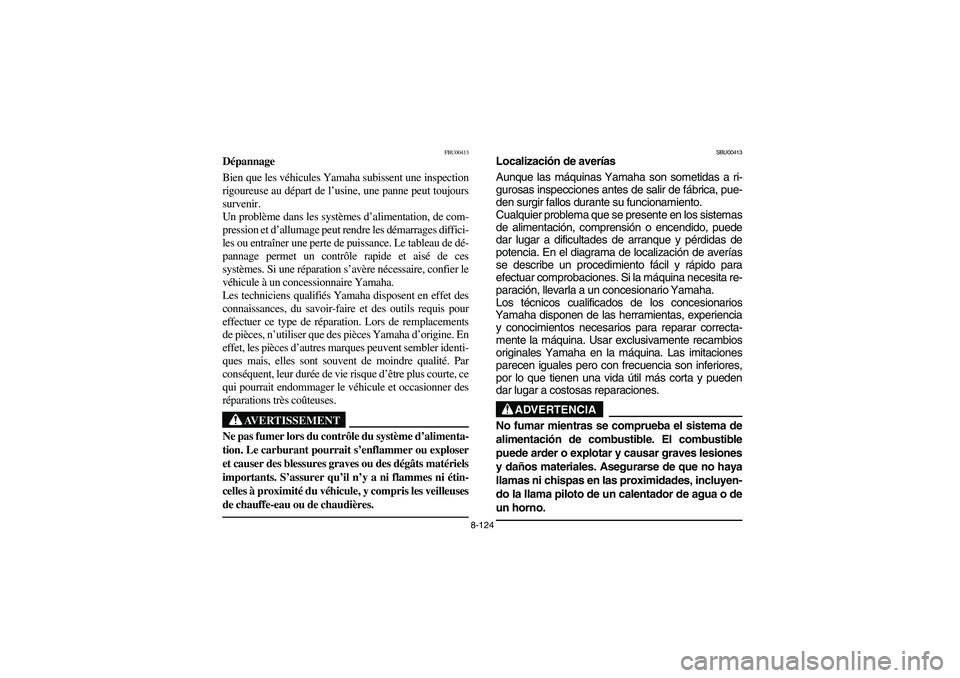

Dépannage
Bien que les véhicules Yamaha subissent une inspection
rigoureuse au départ de l’usine, une panne peut toujours
survenir.
Un problème dans les systèmes d’alimentation, de com-
pression et d’allumage peut rendre les démarrages diffici-
les ou entraîner une perte de puissance. Le tableau de dé-
pannage permet un contrôle rapide et aisé de ces
systèmes. Si une réparation s’avère nécessaire, confier le
véhicule à un concessionnaire Yamaha.
Les techniciens qualifiés Yamaha disposent en effet des
connaissances, du savoir-faire et des outils requis pour
effectuer ce type de réparation. Lors de remplacements
de pièces, n’utiliser que des pièces Yamaha d’origine. En
effet, les pièces d’autres marques peuvent sembler identi-
ques mais, elles sont souvent de moindre qualité. Par
conséquent, leur durée de vie risque d’être plus courte, ce
qui pourrait endommager le véhicule et occasionner des
réparations très coûteuses.
AVERTISSEMENT
_ Ne pas fumer lors du contrôle du système d’alimenta-
tion. Le carburant pourrait s’enflammer ou exploser
et causer des blessures graves ou des dégâts matériels
importants. S’assurer qu’il n’y a ni flammes ni étin-
celles à proximité du véhicule, y compris les veilleuses
de chauffe-eau ou de chaudières. _
SBU00413
Localización de averías
Aunque las máquinas Yamaha son sometidas a ri-
gurosas inspecciones antes de salir de fábrica, pue-
den surgir fallos durante su funcionamiento.
Cualquier problema que se presente en los sistemas
de alimentación, comprensión o encendido, puede
dar lugar a dificultades de arranque y pérdidas de
potencia. En el diagrama de localización de averías
se describe un procedimiento fácil y rápido para
efectuar comprobaciones. Si la máquina necesita re-
paración, llevarla a un concesionario Yamaha.
Los técnicos cualificados de los concesionarios
Yamaha disponen de las herramientas, experiencia
y conocimientos necesarios para reparar correcta-
mente la máquina. Usar exclusivamente recambios
originales Yamaha en la máquina. Las imitaciones
parecen iguales pero con frecuencia son inferiores,
por lo que tienen una vida útil más corta y pueden
dar lugar a costosas reparaciones.
ADVERTENCIA
_ No fumar mientras se comprueba el sistema de
alimentación de combustible. El combustible
puede arder o explotar y causar graves lesiones
y daños materiales. Asegurarse de que no haya
llamas ni chispas en las proximidades, incluyen-
do la llama piloto de un calentador de agua o de
un horno. _
U5VH60.book Page 124 Wednesday, August 7, 2002 12:00 PM

8-125
EBU00724Troubleshooting chart
Starting problems or poor engine performance1. Fuel
Check if there is fuel
in the fuel tank.There is fuel.Turn the fuel cock
lever to “OFF”.No fuel.Fuel cock is
clogged.
Clean the
fuel cock. Some fuel.Turn the fuel cock
lever to “RES”.Restart the engine.
No fuel.Supply fuel.
2. Compression
Use the electric
starter to see if
there is compression.There is compression.
Compression normal.
No compression.Ask a Yamaha dealer to
inspect.
3. Ignition
Remove the
spark plug and
check electrodes.WetWipe clean with dry cloth.
DryAttach spark plug cap and
ground to chassis.Use the
electric starter.Spark is good.Ignition system is
normal.
Spark is weak.
Adjust the spark plug gap
or replace the spark plug. No spark.
Ask a Yamaha dealer to
inspect. 4. Battery
Use the electric starter.Engine turns over
quickly.Battery is good.
Engine turns over
slowly.Check the connections.Check the
fuel flow.
Turn the fuel cock
lever to “ON”.
Remove the fuel hose
from the fuel cock.
U5VH60.book Page 125 Wednesday, August 7, 2002 12:00 PM
