YAMAHA KODIAK 400 2003 Manual PDF

4-8
FBU00447
Compteur de vitesse
Le compteur de vitesse indique la vitesse du véhicule. Ce
compteur de vitesse est équipé d’un totalisateur journa-
lier. Le totalisateur journalier est muni d’un bouton per-
mettant de le remettre à “0”. Utiliser le totalisateur jour-
nalier pour estimer la distance qu’il est possible de
parcourir avec un plein de carburant avant de devoir pas-
ser à la réserve. Cette information permet de planifier les
arrêts pour ravitaillement en carburant.
SBU00447
Velocímetro
El velocímetro indica la velocidad de marcha. Este
velocímetro está provisto de un cuentakilómetros to-
talizador y de un cuentakilómetros totalizador y de un
cuentakilómetros parcial. Este último puede ponerse
a “0” con el botón correspondiente. Utilice el cuenta-
kilómetros parcial para calcular cuánto puede reco-
rrer con el depósito de combustible lleno antes de
empezar a usar la reserva. Esta información le per-
mitirá planificar debidamente las futuras paradas
para repostar.
U5VH60.book Page 8 Wednesday, August 7, 2002 12:00 PM

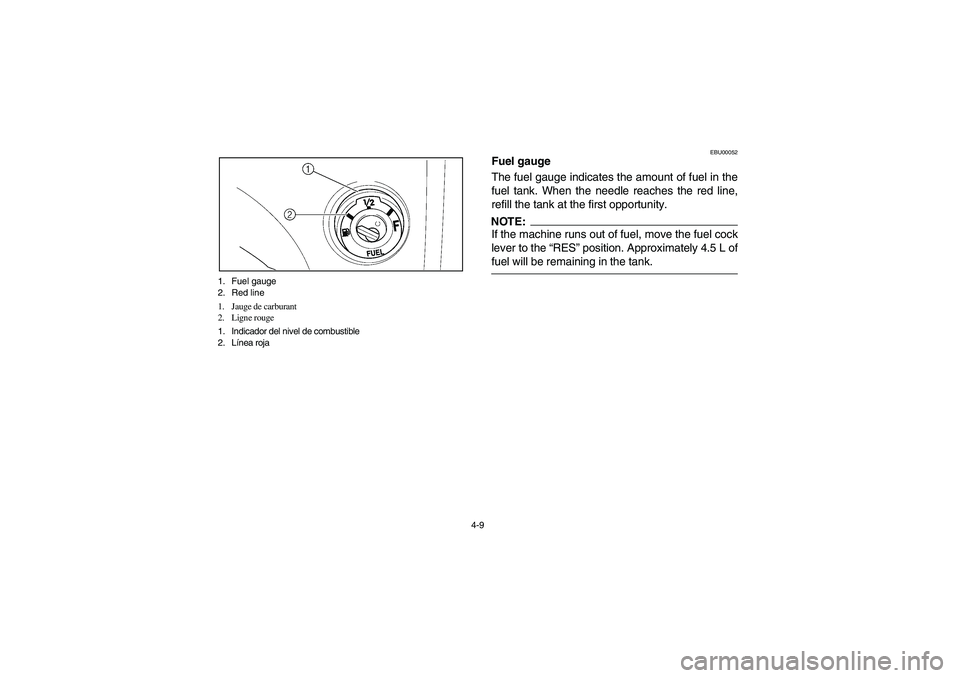

4-9 1. Fuel gauge
2. Red line
1. Jauge de carburant
2. Ligne rouge
1. Indicador del nivel de combustible
2. Línea roja
EBU00052
Fuel gauge
The fuel gauge indicates the amount of fuel in the
fuel tank. When the needle reaches the red line,
refill the tank at the first opportunity.NOTE:If the machine runs out of fuel, move the fuel cock
lever to the “RES” position. Approximately 4.5 L of
fuel will be remaining in the tank.
U5VH60.book Page 9 Wednesday, August 7, 2002 12:00 PM

4-10
FBU00052
Jauge de carburant
La jauge de carburant indique la quantité de carburant
restant dans le réservoir. Quand l’aiguille atteint la ligne
rouge, faire le plein à la première occasion.N.B.:_ Quand le carburant vient à manquer, placer le levier du
robinet de carburant sur la position “RES”. Il reste alors
environ 4,5 l de carburant dans le réservoir. _
SBU00052
Indicador del nivel de combustible
El indicador del nivel de combustible indica la canti-
dad de combustible que queda en el depósito. Cuan-
do la aguja llega a la línea roja, llene el depósito a la
primera oportunidad.NOTA:_ Si la máquina se queda sin combustible, gire el grifo
de combustible a la posición “RES” (reserva). Que-
dan aproximadamente 4,5 L de combustible en el
depósito. _
U5VH60.book Page 10 Wednesday, August 7, 2002 12:00 PM

4-11 1. Light switch “//OFF”
2. Engine stop switch “/”
3. Start switch “”
4. Horn switch “”
1. Contacteur d’éclairage “//OFF”
2. Coupe-circuit du moteur “/”
3. Contacteur du démarreur “”
4. Contacteur de l’avertisseur “”
1. Interruptor de luces “//OFF”
2. Interruptor de paro del motor “/”
3. Interruptor de arranque “”
4. Interruptor de la bocina “”
EBU00053
Handlebar switches
EBU01251
Light switch “/ /OFF”
Set the switch to “” to turn on the low beams,
the taillight and the meter lighting.
Set the switch to “” to turn on the high beams,
the taillight and the meter lighting.
Set the switch to “OFF” to turn off all the lights.CAUTION:_ Do not use the headlights with the engine
turned off for more than thirty minutes. The
battery may discharge to the point that the
starter motor will not operate properly. If this
should happen, remove the battery and re-
charge it. _
EBU01205
Engine stop switch “/”
Make sure that the engine stop switch is set to
“” before starting the engine. The engine stop
switch controls ignition and can be used at all
times to stop the engine, especially in an emer-
gency. The engine will not start or run when the
engine stop switch is set to “”.
U5VH60.book Page 11 Wednesday, August 7, 2002 12:00 PM

4-12
FBU00053
Contacteurs au guidon
FBU01251
Contacteur d’éclairage “/ /OFF”
Placer le contacteur sur “” pour allumer les feux de
croisement et l’éclairage des instruments.
Placer le contacteur sur “” pour allumer les feux de
route, le feu arrière et l’éclairage des instruments.
Placer le contacteur sur “OFF” pour éteindre tous les
feux.ATTENTION:_ Ne jamais laisser les phares allumés pendant plus
d’une demi-heure après avoir coupé le moteur. La
batterie risque de se décharger au point d’empêcher
la mise en marche du moteur. Si cela devait se produi-
re, déposer et recharger la batterie. _
FBU01205
Coupe-circuit du moteur “/”
S’assurer que le coupe-circuit du moteur est placé sur
“” avant de mettre le moteur en marche. Le coupe-
circuit du moteur contrôle l’allumage et peut à tout mo-
ment servir à couper le moteur. Il est particulièrement uti-
le en cas d’urgence. Le moteur ne se met pas en marche
ou ne tourne pas quand son coupe-circuit est sur “”.
SBU00053
Interruptores del manillar
SBU01251
Interruptor de las luces “/ /OFF”
Ponga el interruptor en la posición “” para encen-
der las luces de cruce de los faros, la luz de cola y los
medidores.
Ponga el interruptor en la posición “” para encen-
der las luces de carretera de los faros, la luz de cola
y los medidores.
Ponga el interruptor en la posición “OFF” para apa-
gar todas las luces.AT E N C I O N :_ No mantenga los faros encendidos durante más
de treinta minutos con el motor parado. La bate-
ría podría descargarse hasta el extremo de que
el motor de arranque no funcionara debidamen-
te. Si sucediese esto, desmonte la batería y re-
cárguela. _
SBU01205
Interruptor de paro del motor “/”
Asegúrese de que el interruptor de parada del motor
se encuentra en la posición “” antes de arrancar
el motor. El interruptor de parada del motor controla
el encendido y puede utilizarse para parar el motor
en cualquier momento, especialmente en casos de
emergencia. Cuando se pone el interruptor de para-
da del motor en la posición “”, el motor no puede
ser puesto en marcha ni funcionar.
U5VH60.book Page 12 Wednesday, August 7, 2002 12:00 PM

4-13 1. Light switch “//OFF”
2. Engine stop switch “/”
3. Start switch “”
4. Horn switch “”
1. Contacteur d’éclairage “//OFF”
2. Coupe-circuit du moteur “/”
3. Contacteur du démarreur “”
4. Contacteur de l’avertisseur “”
1. Interruptor de las luces “//OFF”
2. Interruptor de paro del motor “/”
3. Interruptor de arranque “”
4. Interruptor de la bocina “”
EBU00607
Start switch “”
The starter motor cranks the engine when this
switch is pushed.CAUTION:
See starting instructions prior to starting the
engine. (See page 6-3 for details.)
EBU00059
Horn switch “”
Press the switch to sound the horn.
U5VH60.book Page 13 Wednesday, August 7, 2002 12:00 PM

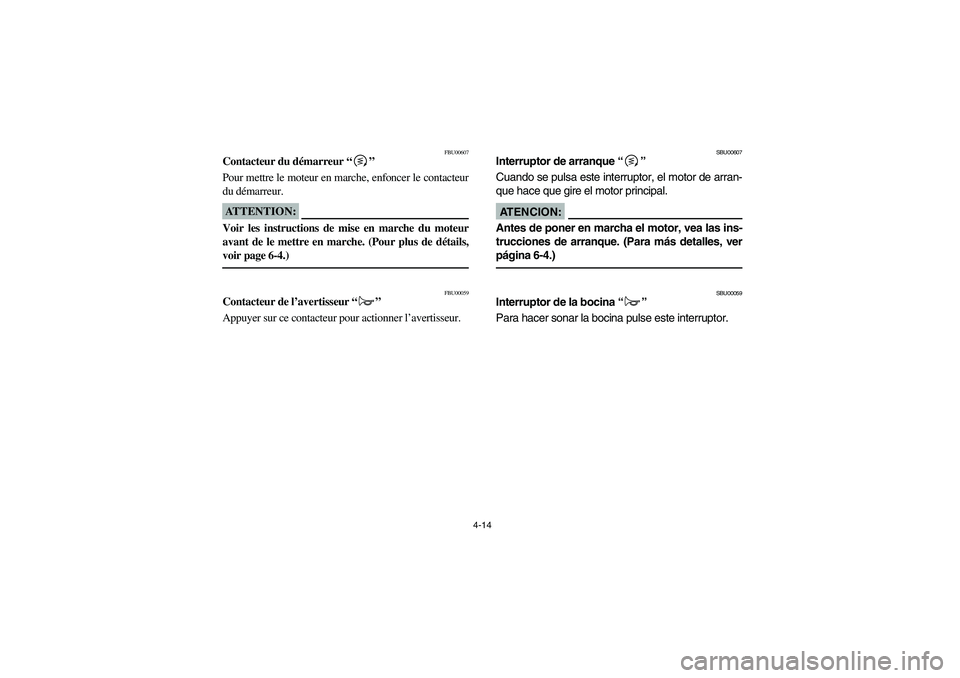

4-14
FBU00607
Contacteur du démarreur “”
Pour mettre le moteur en marche, enfoncer le contacteur
du démarreur.ATTENTION:_ Voir les instructions de mise en marche du moteur
avant de le mettre en marche. (Pour plus de détails,
voir page 6-4.) _
FBU00059
Contacteur de l’avertisseur “”
Appuyer sur ce contacteur pour actionner l’avertisseur.
SBU00607
Interruptor de arranque “”
Cuando se pulsa este interruptor, el motor de arran-
que hace que gire el motor principal.AT E N C I O N :_ Antes de poner en marcha el motor, vea las ins-
trucciones de arranque. (Para más detalles, ver
página 6-4.) _
SBU00059
Interruptor de la bocina “”
Para hacer sonar la bocina pulse este interruptor.
U5VH60.book Page 14 Wednesday, August 7, 2002 12:00 PM

4-15 1. Throttle lever
1. Levier d’accélération
1. Palanca de aceleración
EBU00063
Throttle lever
Once the engine is running, movement of the
throttle lever will increase the engine speed.
Regulate the speed of the machine by varying the
throttle position. Because the throttle is spring-
loaded, the machine will decelerate, and the en-
gine will return to an idle any time the hand is re-
moved from the throttle lever.
Before starting the engine, check the throttle to be
sure it is operating smoothly. Make sure it returns
to the idle position as soon as the lever is released.
WARNING
Malfunction of the throttle could make it diffi-
cult to speed up or slow down when you need
to. This could cause an accident. Check the
operation of the throttle lever before you start
the engine. If the throttle does not work
smoothly, check for the cause. Correct the
problem before riding the ATV or consult a
Yamaha dealer.
U5VH60.book Page 15 Wednesday, August 7, 2002 12:00 PM

4-16
FBU00063
Levier d’accélération
Dès que le moteur tourne, son régime augmente quand le
levier d’accélération est actionné.
Régler la vitesse du véhicule en faisant varier l’ouverture
des gaz. Comme le levier d’accélération est muni d’un
ressort de rappel, le véhicule ralentit et le moteur revient
au régime de ralenti dès que le levier est relâché.
Avant de mettre le moteur en marche, vérifier le bon
fonctionnement des gaz. S’assurer que le véhicule retour-
ne au régime de ralenti dès que le levier est relâché.
AVERTISSEMENT
_ Un mauvais fonctionnement du levier d’accélération
risque d’entraver l’accélération ou la décélération.
Ceci peut provoquer un accident. Vérifier le bon
fonctionnement du levier d’accélération avant de
mettre le moteur en marche. Si l’accélérateur ne fonc-
tionne pas correctement, en rechercher la cause. Cor-
riger le problème avant de conduire le véhicule ou
consulter un concessionnaire Yamaha. _
SBU00063
Palanca de aceleración
Una vez que el motor gira con, desplazando la pa-
lanca de aceleración se aumenta la velocidad de gi-
ro.
Para regular la velocidad del vehículo, varíe la posi-
ción del acelerador. Este lleva un muelle de retorno
que hace que disminuya la velocidad y el motor vuel-
va al ralentí cuando se retira la mano de la palanca
de aceleración.
Antes de poner en marcha el motor, compruebe que
el acelerador funcione con suavidad. Asegúrese de
que vuelve a la posición de ralentí cuando se suelta
la palanca.
ADVERTENCIA
_ Si el acelerador no funciona correctamente, pue-
de ser difícil aumentar o reducir la velocidad del
vehículo cuando se desee. Eso puede acarrear
accidentes. Compruebe el funcionamiento del
acelerador antes de poner en marcha el motor.
Si el acelerador no funciona con suavidad, averi-
güe la causa. Resuelva el problema antes de uti-
lizar la máquina, o consulte a un concesionario
Yamaha. _
U5VH60.book Page 16 Wednesday, August 7, 2002 12:00 PM

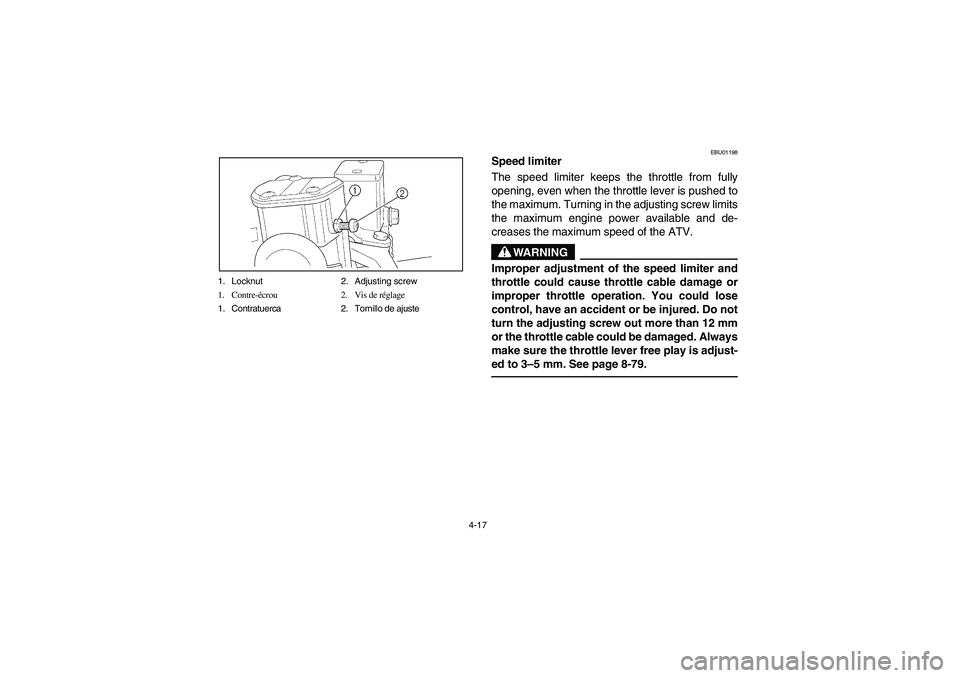

4-17 1. Locknut 2. Adjusting screw
1. Contre-écrou 2. Vis de réglage
1. Contratuerca 2. Tornillo de ajuste
EBU01198
Speed limiter
The speed limiter keeps the throttle from fully
opening, even when the throttle lever is pushed to
the maximum. Turning in the adjusting screw limits
the maximum engine power available and de-
creases the maximum speed of the ATV.
WARNING
_ Improper adjustment of the speed limiter and
throttle could cause throttle cable damage or
improper throttle operation. You could lose
control, have an accident or be injured. Do not
turn the adjusting screw out more than 12 mm
or the throttle cable could be damaged. Always
make sure the throttle lever free play is adjust-
ed to 3–5 mm. See page 8-79. _
U5VH60.book Page 17 Wednesday, August 7, 2002 12:00 PM
