8-128
AVERTISSEMENT
_ Toujours installer un fusible de l’ampérage spécifié.
Ne jamais monter d’autre objet à la place du fusible
spécifié. La mise en place d’un fusible d’ampérage in-
correct risque d’endommager le circuit électrique, ce
qui peut provoquer un incendie. _ATTENTION:_ Afin d’éviter un court-circuit, couper le contact avant
de contrôler ou de remplacer un fusible. _
ADVERTENCIA
_ Emplee siempre un fusible del amperaje especi-
ficado. No emplee nunca ningún tipo de material
ni objeto en lugar del fusible adecuado. Un fusi-
ble inadecuado puede causar daños en el siste-
ma eléctrico, lo cual puede ser causa de un in-
cendio. _AT E N C I O N :_ Para evitar cortocircuitos accidentales, desco-
necte el interruptor principal antes de compro-
bar o reemplazar un fusible. _
U1D960.book Page 128 Wednesday, June 23, 2004 3:59 PM

8-129 1. Headlight bulb cover
1. Cache d’ampoule de phare
1. Cubierta de la bombilla del faro
1. Headlight bulb holder
1. Fixation d’ampoule
1. Portabombillas
EBU14680
Replacing a headlight bulb
If a headlight bulb burns out, replace it as follows.
1. Remove the bulb holder cover at the rear of
the headlight by pulling it off.
2. Remove the headlight bulb holder by turning
it counterclockwise.
U1D960.book Page 129 Wednesday, June 23, 2004 3:59 PM

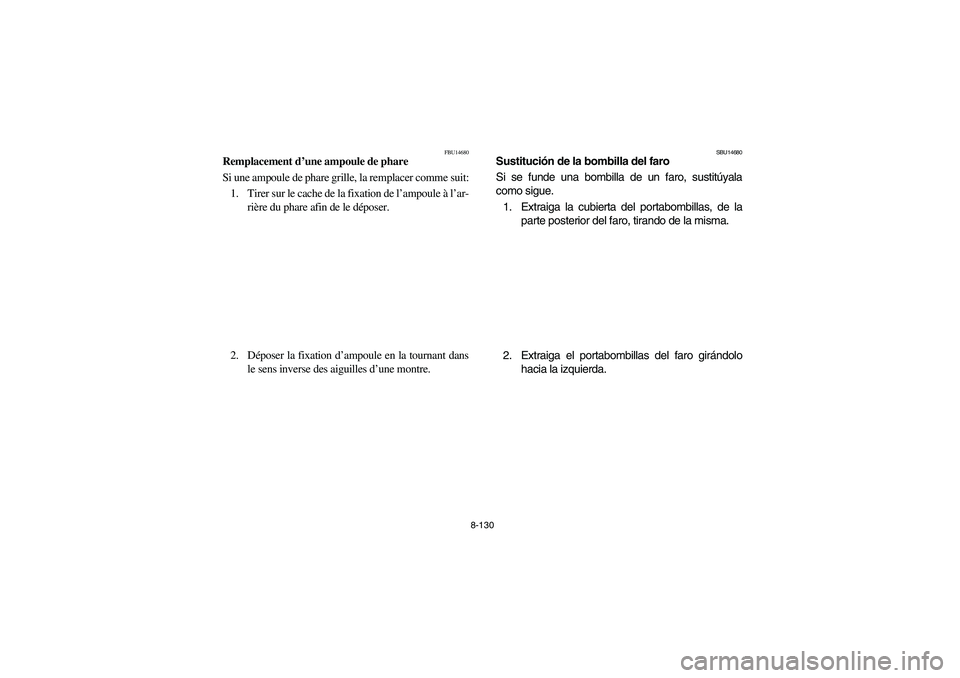

8-130
FBU14680
Remplacement d’une ampoule de phare
Si une ampoule de phare grille, la remplacer comme suit:
1. Tirer sur le cache de la fixation de l’ampoule à l’ar-
rière du phare afin de le déposer.
2. Déposer la fixation d’ampoule en la tournant dans
le sens inverse des aiguilles d’une montre.
SBU14680
Sustitución de la bombilla del faro
Si se funde una bombilla de un faro, sustitúyala
como sigue.
1. Extraiga la cubierta del portabombillas, de la
parte posterior del faro, tirando de la misma.
2. Extraiga el portabombillas del faro girándolo
hacia la izquierda.
U1D960.book Page 130 Wednesday, June 23, 2004 3:59 PM

8-131 1. Headlight bulb holder tab (× 2)
1. Languette de fixation d’ampoule de phare (× 2)
1. Lengüeta del portabombillas del faro (× 2)
1. Do not touch the glass part of the bulb.
1. Ne pas toucher le verre de l’ampoule.
1. No tocar la parte de cristal de la bombilla.
3. Remove the defective bulb by unhooking the
headlight bulb holder tabs.
WARNING
_ A headlight bulb is hot when it is on and imme-
diately after it is turned off. Wait for the bulb to
cool before touching or removing it. You can
be burned or a fire could start if the bulb touch-
es something flammable. _4. Insert a new headlight bulb into the bulb hold-
er, and then secure the bulb by hooking the
tabs onto the bulb.CAUTION:_ Do not touch the glass part of the headlight
bulb to keep it free from oil, otherwise the
transparency of the glass, the luminosity of the
bulb, and the bulb life will be adversely affect-
ed. Thoroughly clean off any dirt and finger-
prints on the headlight bulb using a cloth
moistened with alcohol or thinner. _5. Install the headlight bulb holder by turning it
clockwise.
6. Install the headlight bulb holder cover at the
rear of the headlight.
U1D960.book Page 131 Wednesday, June 23, 2004 3:59 PM

8-132
3. Déposer l’ampoule de phare défectueuse en décro-
chant les languettes de la fixation de l’ampoule.
AVERTISSEMENT
_ Une ampoule de phare est chaude quand elle est allu-
mée et reste chaude juste après son extinction. Atten-
dre que l’ampoule soit refroidie avant de la toucher
ou de la déposer. Il y a risque de brûlure et d’incendie
si l’ampoule chaude entre en contact avec un produit
inflammable. _4. Poser une ampoule de phare neuve dans la fixation
d’ampoule, puis la fixer en accrochant les languet-
tes sur l’ampoule.ATTENTION:_ Ne jamais toucher le verre d’une ampoule de phare
afin de ne pas laisser de résidus graisseux. La graisse
réduit la transparence du verre mais aussi la lumino-
sité de l’ampoule, ainsi que sa durée de service. Net-
toyer soigneusement toute crasse ou trace de doigts
sur l’ampoule avec un chiffon imbibé d’alcool ou de
diluant pour peinture. _5. Reposer la fixation de l’ampoule de phare en la
tournant dans le sens des aiguilles d’une montre.
6. Reposer le cache de la fixation d’ampoule à l’arriè-
re du phare. 3. Extraiga la bombilla fundida desenganchando
las lengüetas del portabombillas del faro.
ADVERTENCIA
_ Cuando está encendida e inmediatamente des-
pués de apagarla, las bombillas de los faros es-
tán muy calientes. Antes de tocarlas o desmon-
tarlas, espere a que se enfríen. Podría sufrirse
una quemadura o provocarse un incendio si la
bombilla entra en contacto con algo inflamable. _4. Inserte una bombilla de faro nueva en el porta-
bombillas y, enganche entonces las lengüetas
en la bombilla.AT E N C I O N :_ No toque la parte de vidrio de la bombilla del faro
para que no se ensucie de grasa, porque de lo
contrario, la transparencia del vidrio, la luminosi-
dad de la bombilla y la vida útil de la bombilla
quedarían adversamente afectadas. Limpie bien
toda la suciedad y huellas dactilares de la bombi-
lla del faro con un paño humedecido en alcohol
o disolvente. _5. Instale el portabombillas del faro girándolo ha-
cia la derecha.
6. Instale la cubierta del portabombillas del faro en
la parte posterior del faro.
U1D960.book Page 132 Wednesday, June 23, 2004 3:59 PM

8-133 1. Headlight beam adjusting screw
1. Vis de réglage du faisceau de phare
1. Tornillo de ajuste de la luz del faro
1. Tail/brake light unit 2. Nut (× 2)
1. Bloc du feu arrière/stop 2.Écrou (× 2)
1. Unidad de la luz de cola/freno 2. Tuerca (× 2)
EBU01089
Headlight beam adjustmentCAUTION:_ It is advisable to have a Yamaha dealer make
this adjustment. _To raise the beam, turn the adjusting screw in di-
rection
a.
To lower the beam, turn the adjusting screw in di-
rection
b.
EBU09640
Tail/brake light bulb replacement
1. Remove the nuts together with the washers.
U1D960.book Page 133 Wednesday, June 23, 2004 3:59 PM

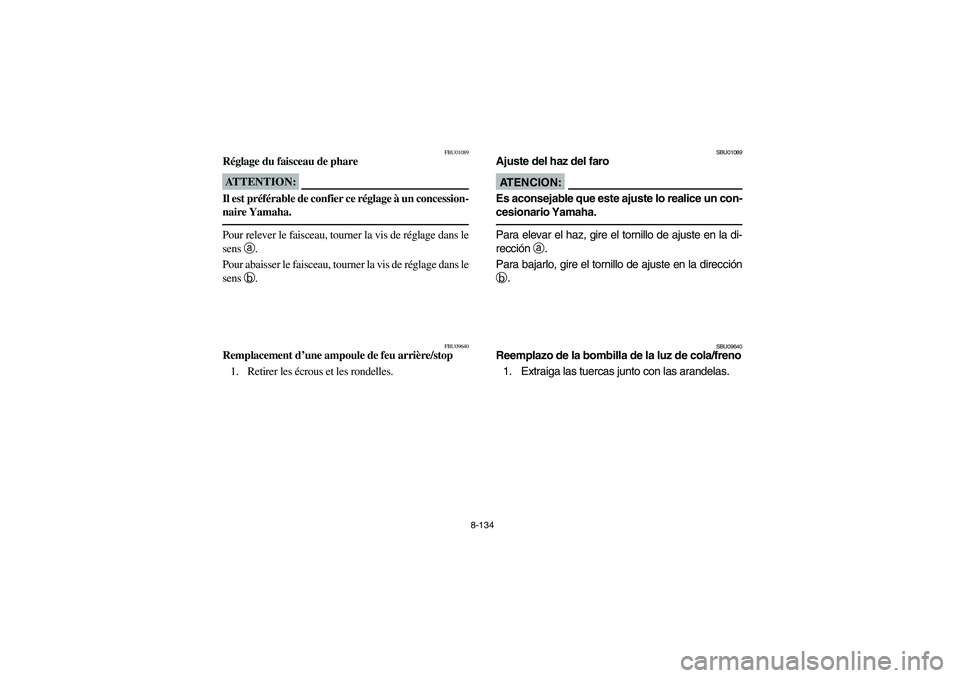

8-134
FBU01089
Réglage du faisceau de phareATTENTION:_ Il est préférable de confier ce réglage à un concession-
naire Yamaha. _Pour relever le faisceau, tourner la vis de réglage dans le
sens a
.
Pour abaisser le faisceau, tourner la vis de réglage dans le
sens b
.
FBU09640
Remplacement d’une ampoule de feu arrière/stop
1. Retirer les écrous et les rondelles.
SBU01089
Ajuste del haz del faroAT E N C I O N :_ Es aconsejable que este ajuste lo realice un con-
cesionario Yamaha. _Para elevar el haz, gire el tornillo de ajuste en la di-
rección
a.
Para bajarlo, gire el tornillo de ajuste en la dirección
b.
SBU09640
Reemplazo de la bombilla de la luz de cola/freno
1. Extraiga las tuercas junto con las arandelas.
U1D960.book Page 134 Wednesday, June 23, 2004 3:59 PM

8-135 1. Tail/brake light unit 2. Tail/brake light bulb holder
1. Bloc du feu arrière/stop
2. Fixation d’ampoule de feu arrière/stop
1. Unidad de la luz de cola/freno
2. Portalámparas de la luz de freno/piloto trasero
1. Tail/brake light bulb holder 2. Bulb
1. Fixation d’ampoule de feu arrière/stop 2. Ampoule
1. Portalámparas de la luz de freno/piloto trasero 2. Bombilla
2. Remove the bulb holder (together with the
bulb) by turning it counterclockwise.
3. Remove the defective bulb from the bulb
holder by pushing it inward and turning it
counterclockwise.
4. Install a new bulb in the bulb holder by push-
ing it inward and turning it clockwise.
5. Install the bulb holder (together with the bulb)
by turning it clockwise.
6. Install the washers, and then install the nuts.
U1D960.book Page 135 Wednesday, June 23, 2004 3:59 PM

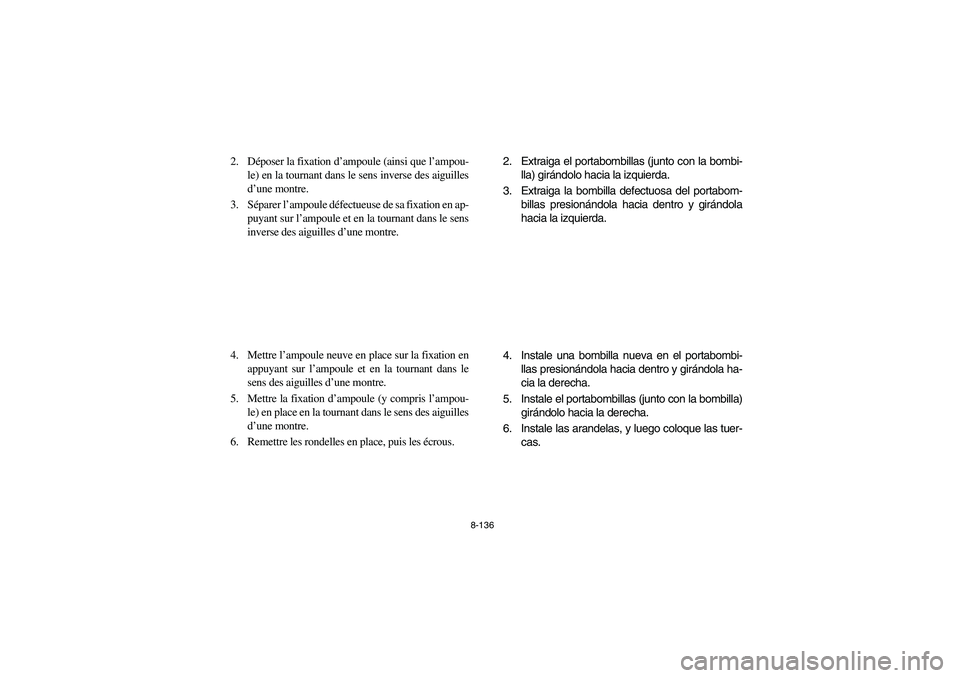

8-136
2. Déposer la fixation d’ampoule (ainsi que l’ampou-
le) en la tournant dans le sens inverse des aiguilles
d’une montre.
3. Séparer l’ampoule défectueuse de sa fixation en ap-
puyant sur l’ampoule et en la tournant dans le sens
inverse des aiguilles d’une montre.
4. Mettre l’ampoule neuve en place sur la fixation en
appuyant sur l’ampoule et en la tournant dans le
sens des aiguilles d’une montre.
5. Mettre la fixation d’ampoule (y compris l’ampou-
le) en place en la tournant dans le sens des aiguilles
d’une montre.
6. Remettre les rondelles en place, puis les écrous. 2. Extraiga el portabombillas (junto con la bombi-
lla) girándolo hacia la izquierda.
3. Extraiga la bombilla defectuosa del portabom-
billas presionándola hacia dentro y girándola
hacia la izquierda.
4. Instale una bombilla nueva en el portabombi-
llas presionándola hacia dentro y girándola ha-
cia la derecha.
5. Instale el portabombillas (junto con la bombilla)
girándolo hacia la derecha.
6. Instale las arandelas, y luego coloque las tuer-
cas.
U1D960.book Page 136 Wednesday, June 23, 2004 3:59 PM

8-137
EBU00413
Troubleshooting
Although Yamaha machines receive a rigid in-
spection before shipment from the factory, trouble
may occur during operation.
Any problem in the fuel, compression, or ignition
systems can cause poor starting and loss of pow-
er. The troubleshooting chart describes a quick,
easy procedure for making checks. If your ma-
chine requires any repair, take it to a Yamaha
dealer.
The skilled technicians at a Yamaha dealership
have the tools, experience, and know-how to prop-
erly service your machine. Use only genuine
Yamaha parts on your machine. Imitation parts
may look like Yamaha parts, but they are often in-
ferior. Consequently, they have a shorter service
life and can lead to expensive repair bills.
WARNING
Do not smoke when checking the fuel system.
Fuel can ignite or explode, causing severe in-
jury or property damage. Make sure there are
no open flames or sparks in the area, including
pilot lights from water heaters or furnaces.
