7-46
MONTÉE DES PENTES
Respecter les consignes de sécurité afin d’éviter de ren-
verser le véhicule lors de la traversée de collines. Être sûr
de bien savoir manœuvrer le VTT sur terrain plat avant
de tenter toute ascension de côtes, puis commencer à
s’entraîner sur des côtes à pente douce. Après avoir ac-
quis une certaine technique, s’attaquer à des côtes plus
difficiles. Toujours éviter les côtes dont le sol est glissant
ou meuble ou qui comportent des obstacles risquant de
faire perdre le contrôle du véhicule.
AVERTISSEMENT
_ Ne pas conduire le VTT sur des pentes trop raides
pour le VTT ou trop difficiles pour ses capacités. Le
véhicule bascule plus facilement sur des côtes dont la
pente est excessivement raide que sur des surfaces de
niveau ou des côtes à pente douce. Pratiquer sur des
côtes à pente plus douce avant d’aborder des côtes à
pente plus raide. _Il est important de déplacer son poids vers l’avant du
VTT lors de la montée de côtes. Pour ce faire, il faut s’in-
cliner vers l’avant et dans les côtes plus raides, il convient
de se soulever de la selle et de s’incliner au-dessus du
guidon, en veillant à bien garder les pieds sur les repose-
pieds.SUBIDA DE PENDIENTES
Utilice la técnicas adecuadas para evitar volcar el ve-
hículo en pendientes. Asegúrese de que puede ma-
niobrar correctamente con su ATV sobre terreno lla-
no antes de intentar subir cualquier pendiente y, a
continuación, practique primero en pendientes sua-
ves. No intente subidas más difíciles hasta haber de-
sarrollado toda su habilidad. En cualquier caso, evite
las pendientes con superficies sueltas o resbaladi-
zas, o con obstáculos que puedan hacerle perder el
control.
ADVERTENCIA
_ No conduzca el ATV en pendientes demasiado
pronunciadas para el ATV o para su pericia. El
vehículo puede volcar con mayor facilidad en
pendientes muy pronunciadas que en superfi-
cies llanas o con pendientes suaves. Practique
en este tipo de pendientes antes de probar con
pendientes pronunciadas. _Al subir una pendiente es importante transferir el
peso a la parte delantera del ATV. Esto puede con-
seguirse inclinándose hacia delante y, en las pen-
dientes muy pronunciadas, poniéndose de pie sobre
las estriberas e inclinándose por encima del manillar.
U1D960.book Page 46 Wednesday, June 23, 2004 3:59 PM

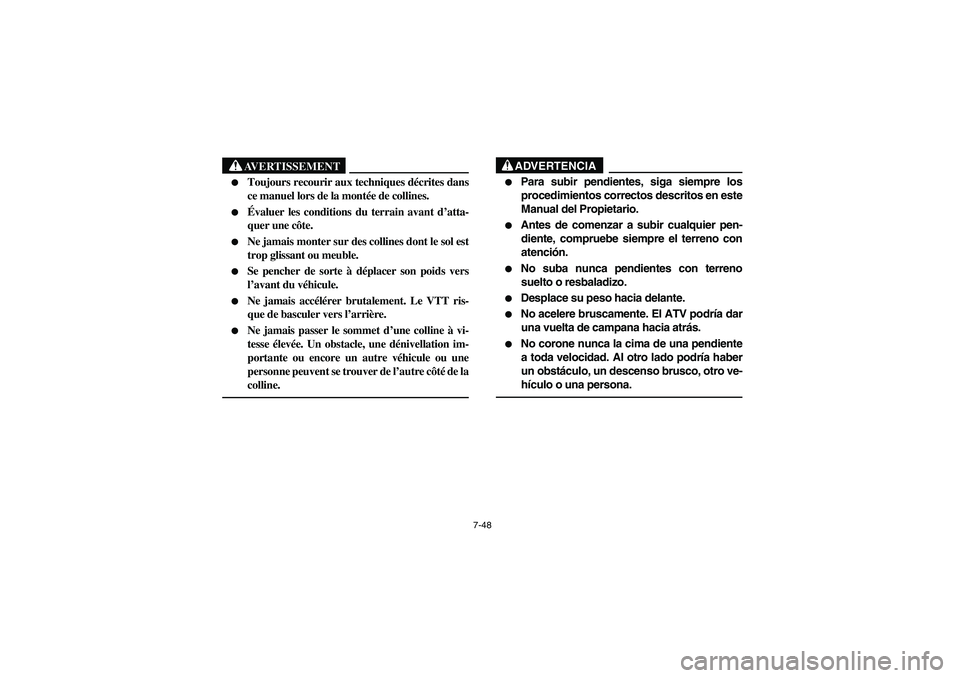

7-48
AVERTISSEMENT
_

Toujours recourir aux techniques décrites dans
ce manuel lors de la montée de collines.


Évaluer les conditions du terrain avant d’atta-
quer une côte.


Ne jamais monter sur des collines dont le sol est
trop glissant ou meuble.


Se pencher de sorte à déplacer son poids vers
l’avant du véhicule.


Ne jamais accélérer brutalement. Le VTT ris-
que de basculer vers l’arrière.


Ne jamais passer le sommet d’une colline à vi-
tesse élevée. Un obstacle, une dénivellation im-
portante ou encore un autre véhicule ou une
personne peuvent se trouver de l’autre côté de la
colline.
_
ADVERTENCIA
_

Para subir pendientes, siga siempre los
procedimientos correctos descritos en este
Manual del Propietario.


Antes de comenzar a subir cualquier pen-
diente, compruebe siempre el terreno con
atención.


No suba nunca pendientes con terreno
suelto o resbaladizo.


Desplace su peso hacia delante.


No acelere bruscamente. El ATV podría dar
una vuelta de campana hacia atrás.


No corone nunca la cima de una pendiente
a toda velocidad. Al otro lado podría haber
un obstáculo, un descenso brusco, otro ve-
hículo o una persona.
_
U1D960.book Page 48 Wednesday, June 23, 2004 3:59 PM

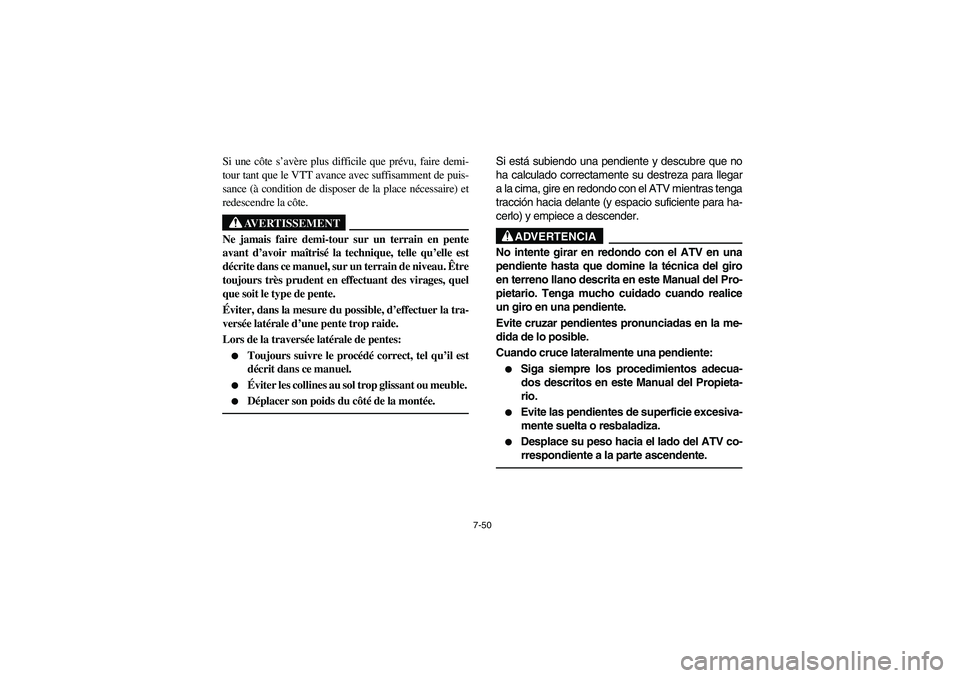

7-50
Si une côte s’avère plus difficile que prévu, faire demi-
tour tant que le VTT avance avec suffisamment de puis-
sance (à condition de disposer de la place nécessaire) et
redescendre la côte.
AVERTISSEMENT
_ Ne jamais faire demi-tour sur un terrain en pente
avant d’avoir maîtrisé la technique, telle qu’elle est
décrite dans ce manuel, sur un terrain de niveau. Être
toujours très prudent en effectuant des virages, quel
que soit le type de pente.
Éviter, dans la mesure du possible, d’effectuer la tra-
versée latérale d’une pente trop raide.
Lors de la traversée latérale de pentes:

Toujours suivre le procédé correct, tel qu’il est
décrit dans ce manuel.


Éviter les collines au sol trop glissant ou meuble.


Déplacer son poids du côté de la montée.
_
Si está subiendo una pendiente y descubre que no
ha calculado correctamente su destreza para llegar
a la cima, gire en redondo con el ATV mientras tenga
tracción hacia delante (y espacio suficiente para ha-
cerlo) y empiece a descender.
ADVERTENCIA
_ No intente girar en redondo con el ATV en una
pendiente hasta que domine la técnica del giro
en terreno llano descrita en este Manual del Pro-
pietario. Tenga mucho cuidado cuando realice
un giro en una pendiente.
Evite cruzar pendientes pronunciadas en la me-
dida de lo posible.
Cuando cruce lateralmente una pendiente:

Siga siempre los procedimientos adecua-
dos descritos en este Manual del Propieta-
rio.


Evite las pendientes de superficie excesiva-
mente suelta o resbaladiza.


Desplace su peso hacia el lado del ATV co-
rrespondiente a la parte ascendente.
_
U1D960.book Page 50 Wednesday, June 23, 2004 3:59 PM

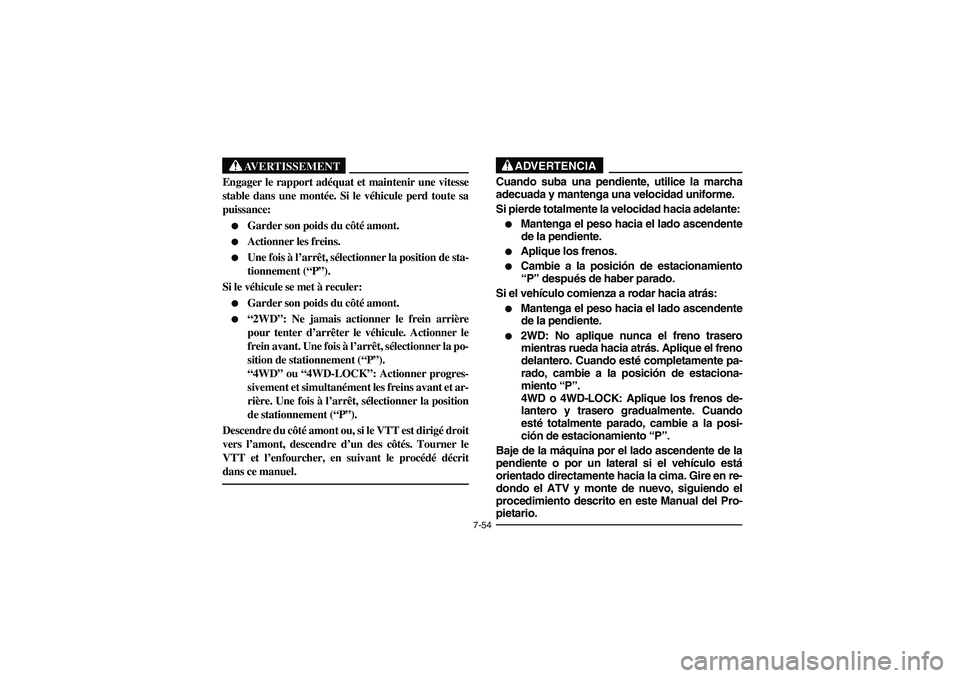

7-54
AVERTISSEMENT
_ Engager le rapport adéquat et maintenir une vitesse
stable dans une montée. Si le véhicule perd toute sa
puissance:

Garder son poids du côté amont.


Actionner les freins.


Une fois à l’arrêt, sélectionner la position de sta-
tionnement (“P”).
Si le véhicule se met à reculer:


Garder son poids du côté amont.


“2WD”: Ne jamais actionner le frein arrière
pour tenter d’arrêter le véhicule. Actionner le
frein avant. Une fois à l’arrêt, sélectionner la po-
sition de stationnement (“P”).
“4WD” ou “4WD-LOCK”: Actionner progres-
sivement et simultanément les freins avant et ar-
rière. Une fois à l’arrêt, sélectionner la position
de stationnement (“P”).
Descendre du côté amont ou, si le VTT est dirigé droit
vers l’amont, descendre d’un des côtés. Tourner le
VTT et l’enfourcher, en suivant le procédé décrit
dans ce manuel.
_
ADVERTENCIA
_ Cuando suba una pendiente, utilice la marcha
adecuada y mantenga una velocidad uniforme.
Si pierde totalmente la velocidad hacia adelante:

Mantenga el peso hacia el lado ascendente
de la pendiente.


Aplique los frenos.


Cambie a la posición de estacionamiento
“P” después de haber parado.
Si el vehículo comienza a rodar hacia atrás:


Mantenga el peso hacia el lado ascendente
de la pendiente.


2WD: No aplique nunca el freno trasero
mientras rueda hacia atrás. Aplique el freno
delantero. Cuando esté completamente pa-
rado, cambie a la posición de estaciona-
miento “P”.
4WD o 4WD-LOCK: Aplique los frenos de-
lantero y trasero gradualmente. Cuando
esté totalmente parado, cambie a la posi-
ción de estacionamiento “P”.
Baje de la máquina por el lado ascendente de la
pendiente o por un lateral si el vehículo está
orientado directamente hacia la cima. Gire en re-
dondo el ATV y monte de nuevo, siguiendo el
procedimiento descrito en este Manual del Pro-
pietario.
_
U1D960.book Page 54 Wednesday, June 23, 2004 3:59 PM

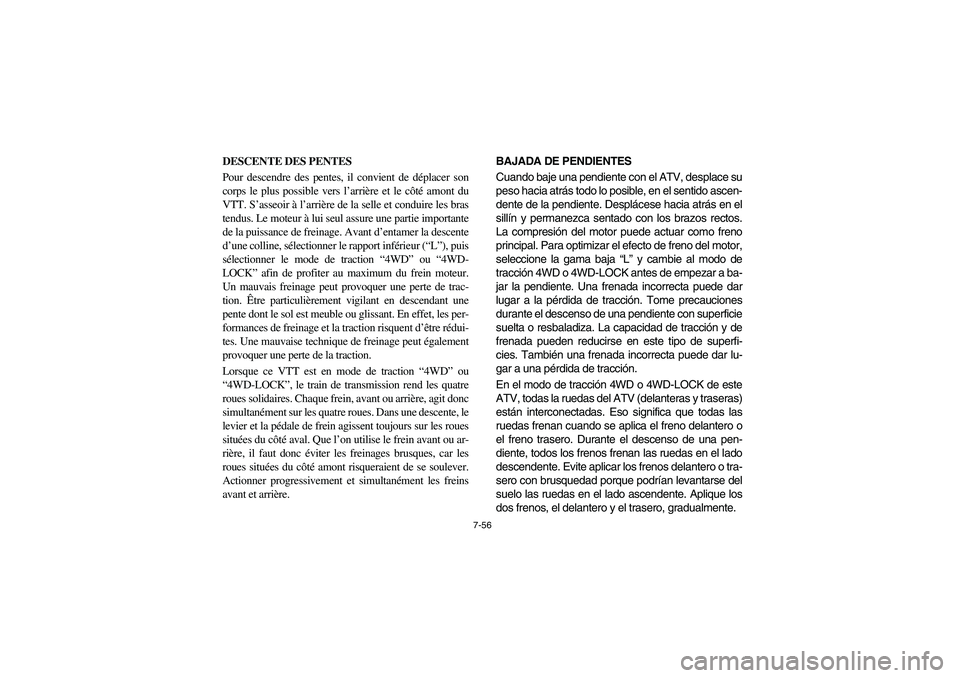

7-56
DESCENTE DES PENTES
Pour descendre des pentes, il convient de déplacer son
corps le plus possible vers l’arrière et le côté amont du
VTT. S’asseoir à l’arrière de la selle et conduire les bras
tendus. Le moteur à lui seul assure une partie importante
de la puissance de freinage. Avant d’entamer la descente
d’une colline, sélectionner le rapport inférieur (“L”), puis
sélectionner le mode de traction “4WD” ou “4WD-
LOCK” afin de profiter au maximum du frein moteur.
Un mauvais freinage peut provoquer une perte de trac-
tion. Être particulièrement vigilant en descendant une
pente dont le sol est meuble ou glissant. En effet, les per-
formances de freinage et la traction risquent d’être rédui-
tes. Une mauvaise technique de freinage peut également
provoquer une perte de la traction.
Lorsque ce VTT est en mode de traction “4WD” ou
“4WD-LOCK”, le train de transmission rend les quatre
roues solidaires. Chaque frein, avant ou arrière, agit donc
simultanément sur les quatre roues. Dans une descente, le
levier et la pédale de frein agissent toujours sur les roues
situées du côté aval. Que l’on utilise le frein avant ou ar-
rière, il faut donc éviter les freinages brusques, car les
roues situées du côté amont risqueraient de se soulever.
Actionner progressivement et simultanément les freins
avant et arrière.BAJADA DE PENDIENTES
Cuando baje una pendiente con el ATV, desplace su
peso hacia atrás todo lo posible, en el sentido ascen-
dente de la pendiente. Desplácese hacia atrás en el
sillín y permanezca sentado con los brazos rectos.
La compresión del motor puede actuar como freno
principal. Para optimizar el efecto de freno del motor,
seleccione la gama baja “L” y cambie al modo de
tracción 4WD o 4WD-LOCK antes de empezar a ba-
jar la pendiente. Una frenada incorrecta puede dar
lugar a la pérdida de tracción. Tome precauciones
durante el descenso de una pendiente con superficie
suelta o resbaladiza. La capacidad de tracción y de
frenada pueden reducirse en este tipo de superfi-
cies. También una frenada incorrecta puede dar lu-
gar a una pérdida de tracción.
En el modo de tracción 4WD o 4WD-LOCK de este
ATV, todas la ruedas del ATV (delanteras y traseras)
están interconectadas. Eso significa que todas las
ruedas frenan cuando se aplica el freno delantero o
el freno trasero. Durante el descenso de una pen-
diente, todos los frenos frenan las ruedas en el lado
descendente. Evite aplicar los frenos delantero o tra-
sero con brusquedad porque podrían levantarse del
suelo las ruedas en el lado ascendente. Aplique los
dos frenos, el delantero y el trasero, gradualmente.U1D960.book Page 56 Wednesday, June 23, 2004 3:59 PM

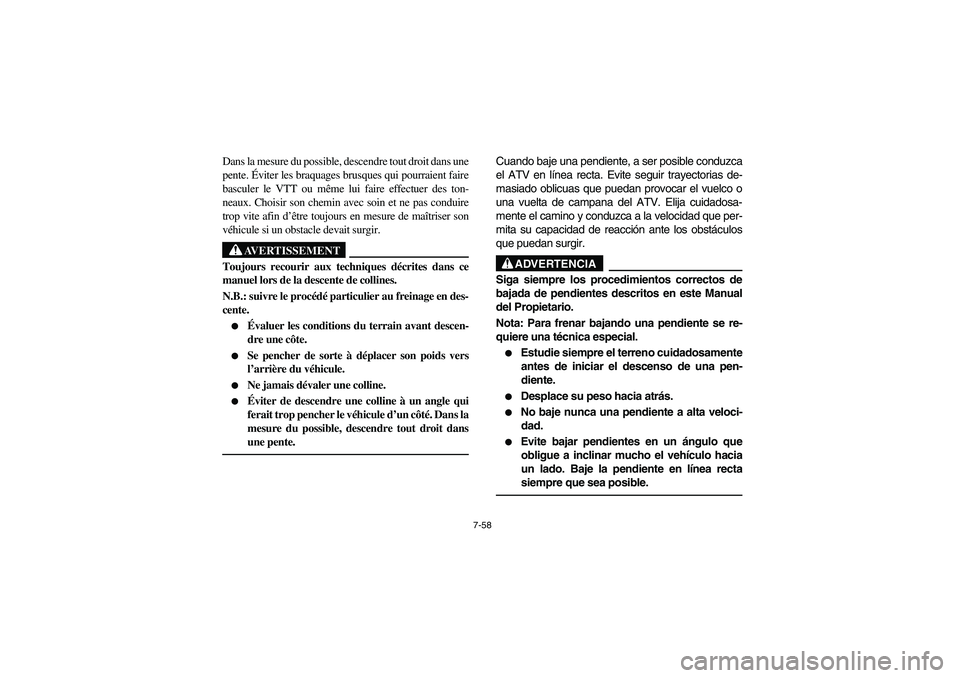

7-58
Dans la mesure du possible, descendre tout droit dans une
pente. Éviter les braquages brusques qui pourraient faire
basculer le VTT ou même lui faire effectuer des ton-
neaux. Choisir son chemin avec soin et ne pas conduire
trop vite afin d’être toujours en mesure de maîtriser son
véhicule si un obstacle devait surgir.
AVERTISSEMENT
_ Toujours recourir aux techniques décrites dans ce
manuel lors de la descente de collines.
N.B.: suivre le procédé particulier au freinage en des-
cente.

Évaluer les conditions du terrain avant descen-
dre une côte.


Se pencher de sorte à déplacer son poids vers
l’arrière du véhicule.


Ne jamais dévaler une colline.


Éviter de descendre une colline à un angle qui
ferait trop pencher le véhicule d’un côté. Dans la
mesure du possible, descendre tout droit dans
une pente.
_
Cuando baje una pendiente, a ser posible conduzca
el ATV en línea recta. Evite seguir trayectorias de-
masiado oblicuas que puedan provocar el vuelco o
una vuelta de campana del ATV. Elija cuidadosa-
mente el camino y conduzca a la velocidad que per-
mita su capacidad de reacción ante los obstáculos
que puedan surgir.
ADVERTENCIA
_ Siga siempre los procedimientos correctos de
bajada de pendientes descritos en este Manual
del Propietario.
Nota: Para frenar bajando una pendiente se re-
quiere una técnica especial.

Estudie siempre el terreno cuidadosamente
antes de iniciar el descenso de una pen-
diente.


Desplace su peso hacia atrás.


No baje nunca una pendiente a alta veloci-
dad.


Evite bajar pendientes en un ángulo que
obligue a inclinar mucho el vehículo hacia
un lado. Baje la pendiente en línea recta
siempre que sea posible.
_
U1D960.book Page 58 Wednesday, June 23, 2004 3:59 PM

7-62

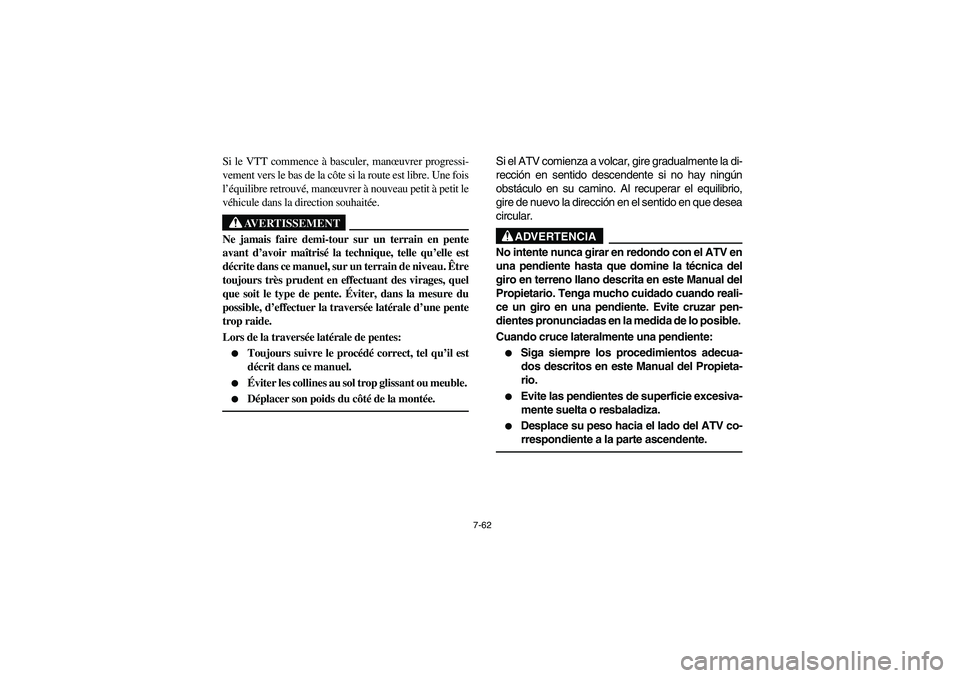

Si le VTT commence à basculer, manœuvrer progressi-
vement vers le bas de la côte si la route est libre. Une fois
l’équilibre retrouvé, manœuvrer à nouveau petit à petit le
véhicule dans la direction souhaitée.
AVERTISSEMENT
_ Ne jamais faire demi-tour sur un terrain en pente
avant d’avoir maîtrisé la technique, telle qu’elle est
décrite dans ce manuel, sur un terrain de niveau. Être
toujours très prudent en effectuant des virages, quel
que soit le type de pente. Éviter, dans la mesure du
possible, d’effectuer la traversée latérale d’une pente
trop raide.
Lors de la traversée latérale de pentes:

Toujours suivre le procédé correct, tel qu’il est
décrit dans ce manuel.


Éviter les collines au sol trop glissant ou meuble.


Déplacer son poids du côté de la montée.
_
Si el ATV comienza a volcar, gire gradualmente la di-
rección en sentido descendente si no hay ningún
obstáculo en su camino. Al recuperar el equilibrio,
gire de nuevo la dirección en el sentido en que desea
circular.
ADVERTENCIA
_ No intente nunca girar en redondo con el ATV en
una pendiente hasta que domine la técnica del
giro en terreno llano descrita en este Manual del
Propietario. Tenga mucho cuidado cuando reali-
ce un giro en una pendiente. Evite cruzar pen-
dientes pronunciadas en la medida de lo posible.
Cuando cruce lateralmente una pendiente:

Siga siempre los procedimientos adecua-
dos descritos en este Manual del Propieta-
rio.


Evite las pendientes de superficie excesiva-
mente suelta o resbaladiza.


Desplace su peso hacia el lado del ATV co-
rrespondiente a la parte ascendente.
_
U1D960.book Page 62 Wednesday, June 23, 2004 3:59 PM

7-64

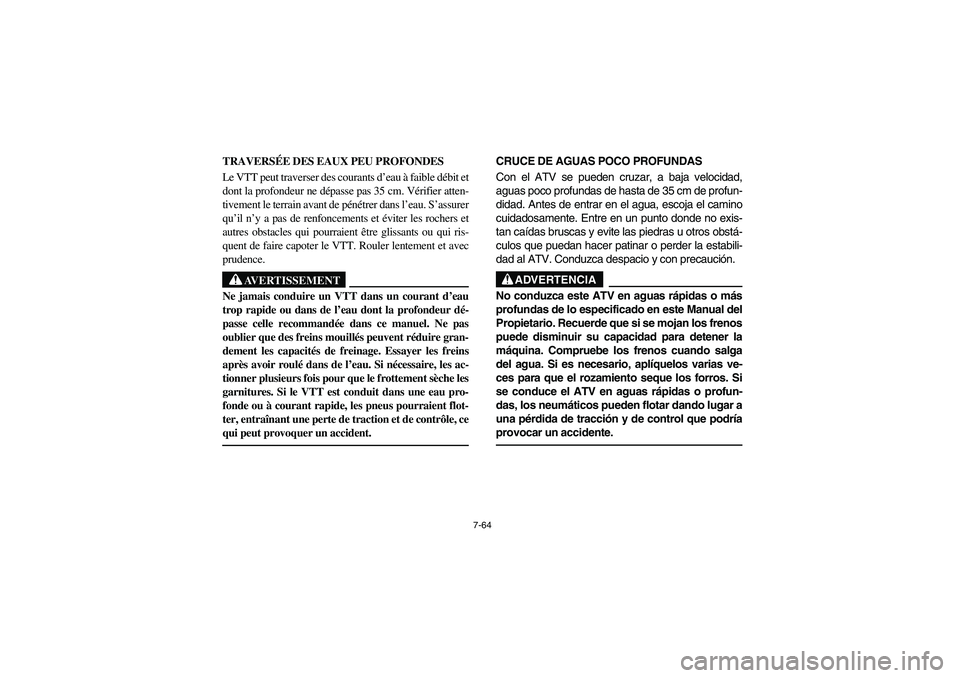

TRAVERSÉE DES EAUX PEU PROFONDES
Le VTT peut traverser des courants d’eau à faible débit et
dont la profondeur ne dépasse pas 35 cm. Vérifier atten-
tivement le terrain avant de pénétrer dans l’eau. S’assurer
qu’il n’y a pas de renfoncements et éviter les rochers et
autres obstacles qui pourraient être glissants ou qui ris-
quent de faire capoter le VTT. Rouler lentement et avec
prudence.
AVERTISSEMENT
_ Ne jamais conduire un VTT dans un courant d’eau
trop rapide ou dans de l’eau dont la profondeur dé-
passe celle recommandée dans ce manuel. Ne pas
oublier que des freins mouillés peuvent réduire gran-
dement les capacités de freinage. Essayer les freins
après avoir roulé dans de l’eau. Si nécessaire, les ac-
tionner plusieurs fois pour que le frottement sèche les
garnitures. Si le VTT est conduit dans une eau pro-
fonde ou à courant rapide, les pneus pourraient flot-
ter, entraînant une perte de traction et de contrôle, ce
qui peut provoquer un accident. _
CRUCE DE AGUAS POCO PROFUNDAS
Con el ATV se pueden cruzar, a baja velocidad,
aguas poco profundas de hasta de 35 cm de profun-
didad. Antes de entrar en el agua, escoja el camino
cuidadosamente. Entre en un punto donde no exis-
tan caídas bruscas y evite las piedras u otros obstá-
culos que puedan hacer patinar o perder la estabili-
dad al ATV. Conduzca despacio y con precaución.
ADVERTENCIA
_ No conduzca este ATV en aguas rápidas o más
profundas de lo especificado en este Manual del
Propietario. Recuerde que si se mojan los frenos
puede disminuir su capacidad para detener la
máquina. Compruebe los frenos cuando salga
del agua. Si es necesario, aplíquelos varias ve-
ces para que el rozamiento seque los forros. Si
se conduce el ATV en aguas rápidas o profun-
das, los neumáticos pueden flotar dando lugar a
una pérdida de tracción y de control que podría
provocar un accidente. _
U1D960.book Page 64 Wednesday, June 23, 2004 3:59 PM

7-66

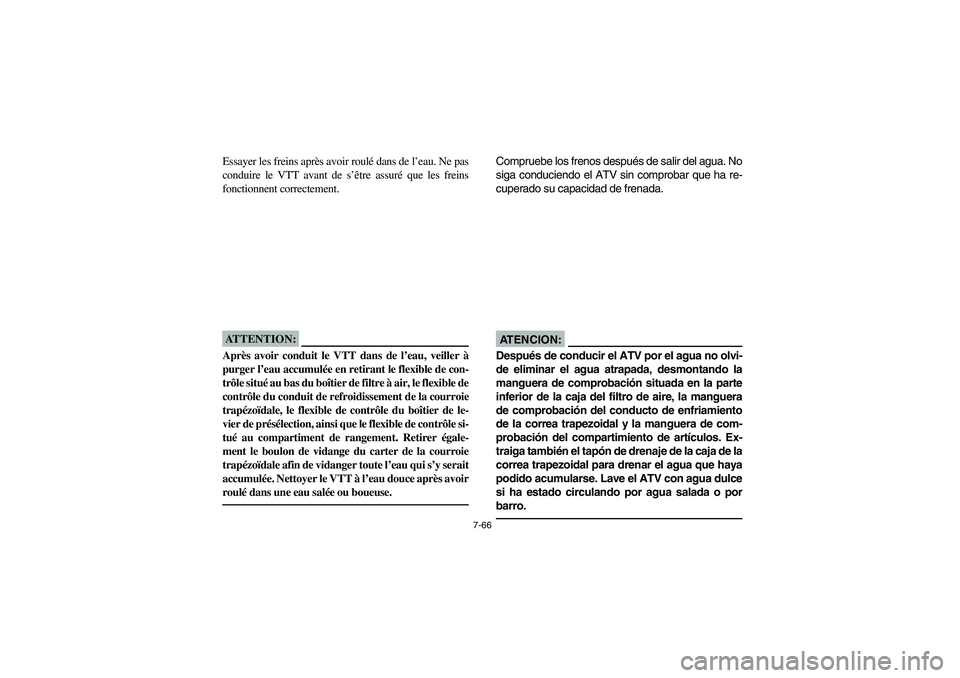

Essayer les freins après avoir roulé dans de l’eau. Ne pas
conduire le VTT avant de s’être assuré que les freins
fonctionnent correctement.ATTENTION:_ Après avoir conduit le VTT dans de l’eau, veiller à
purger l’eau accumulée en retirant le flexible de con-
trôle situé au bas du boîtier de filtre à air, le flexible de
contrôle du conduit de refroidissement de la courroie
trapézoïdale, le flexible de contrôle du boîtier de le-
vier de présélection, ainsi que le flexible de contrôle si-
tué au compartiment de rangement. Retirer égale-
ment le boulon de vidange du carter de la courroie
trapézoïdale afin de vidanger toute l’eau qui s’y serait
accumulée. Nettoyer le VTT à l’eau douce après avoir
roulé dans une eau salée ou boueuse. _
Compruebe los frenos después de salir del agua. No
siga conduciendo el ATV sin comprobar que ha re-
cuperado su capacidad de frenada.AT E N C I O N :_ Después de conducir el ATV por el agua no olvi-
de eliminar el agua atrapada, desmontando la
manguera de comprobación situada en la parte
inferior de la caja del filtro de aire, la manguera
de comprobación del conducto de enfriamiento
de la correa trapezoidal y la manguera de com-
probación del compartimiento de artículos. Ex-
traiga también el tapón de drenaje de la caja de la
correa trapezoidal para drenar el agua que haya
podido acumularse. Lave el ATV con agua dulce
si ha estado circulando por agua salada o por
barro. _
U1D960.book Page 66 Wednesday, June 23, 2004 3:59 PM

7-72

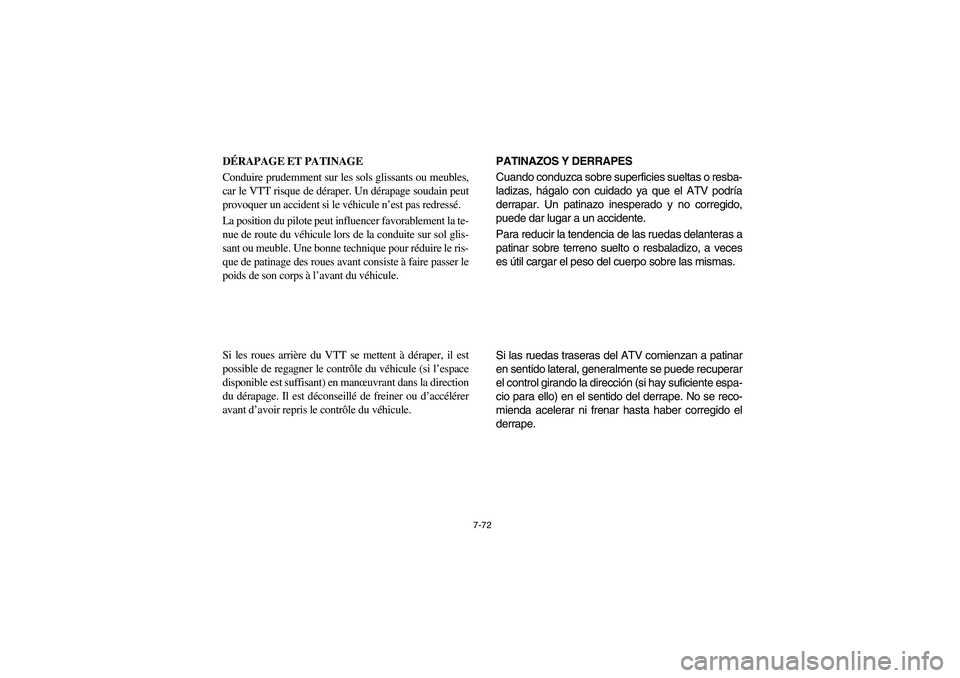

DÉRAPAGE ET PATINAGE
Conduire prudemment sur les sols glissants ou meubles,
car le VTT risque de déraper. Un dérapage soudain peut
provoquer un accident si le véhicule n’est pas redressé.
La position du pilote peut influencer favorablement la te-
nue de route du véhicule lors de la conduite sur sol glis-
sant ou meuble. Une bonne technique pour réduire le ris-
que de patinage des roues avant consiste à faire passer le
poids de son corps à l’avant du véhicule.
Si les roues arrière du VTT se mettent à déraper, il est
possible de regagner le contrôle du véhicule (si l’espace
disponible est suffisant) en manœuvrant dans la direction
du dérapage. Il est déconseillé de freiner ou d’accélérer
avant d’avoir repris le contrôle du véhicule.PATINAZOS Y DERRAPES
Cuando conduzca sobre superficies sueltas o resba-
ladizas, hágalo con cuidado ya que el ATV podría
derrapar. Un patinazo inesperado y no corregido,
puede dar lugar a un accidente.
Para reducir la tendencia de las ruedas delanteras a
patinar sobre terreno suelto o resbaladizo, a veces
es útil cargar el peso del cuerpo sobre las mismas.
Si las ruedas traseras del ATV comienzan a patinar
en sentido lateral, generalmente se puede recuperar
el control girando la dirección (si hay suficiente espa-
cio para ello) en el sentido del derrape. No se reco-
mienda acelerar ni frenar hasta haber corregido el
derrape.U1D960.book Page 72 Wednesday, June 23, 2004 3:59 PM
