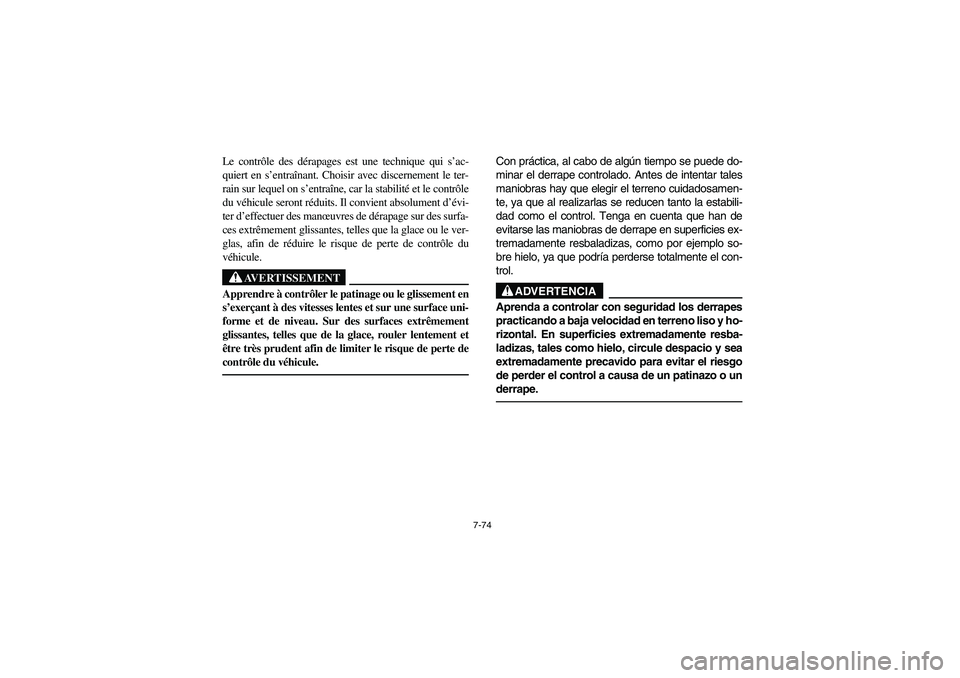

7-74
Le contrôle des dérapages est une technique qui s’ac-
quiert en s’entraînant. Choisir avec discernement le ter-
rain sur lequel on s’entraîne, car la stabilité et le contrôle
du véhicule seront réduits. Il convient absolument d’évi-
ter d’effectuer des manœuvres de dérapage sur des surfa-
ces extrêmement glissantes, telles que la glace ou le ver-
glas, afin de réduire le risque de perte de contrôle du
véhicule.
AVERTISSEMENT
_ Apprendre à contrôler le patinage ou le glissement en
s’exerçant à des vitesses lentes et sur une surface uni-
forme et de niveau. Sur des surfaces extrêmement
glissantes, telles que de la glace, rouler lentement et
être très prudent afin de limiter le risque de perte de
contrôle du véhicule. _
Con práctica, al cabo de algún tiempo se puede do-
minar el derrape controlado. Antes de intentar tales
maniobras hay que elegir el terreno cuidadosamen-
te, ya que al realizarlas se reducen tanto la estabili-
dad como el control. Tenga en cuenta que han de
evitarse las maniobras de derrape en superficies ex-
tremadamente resbaladizas, como por ejemplo so-
bre hielo, ya que podría perderse totalmente el con-
trol.
ADVERTENCIA
_ Aprenda a controlar con seguridad los derrapes
practicando a baja velocidad en terreno liso y ho-
rizontal. En superficies extremadamente resba-
ladizas, tales como hielo, circule despacio y sea
extremadamente precavido para evitar el riesgo
de perder el control a causa de un patinazo o un
derrape. _
U1D960.book Page 74 Wednesday, June 23, 2004 3:59 PM

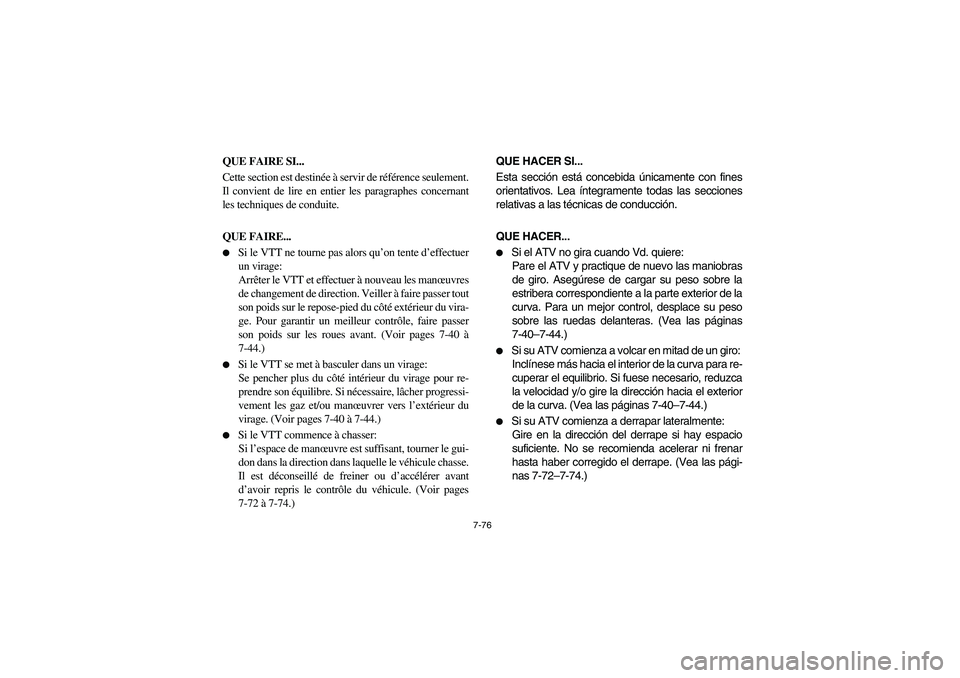

7-76
QUE FAIRE SI...
Cette section est destinée à servir de référence seulement.
Il convient de lire en entier les paragraphes concernant
les techniques de conduite.
QUE FAIRE...

Si le VTT ne tourne pas alors qu’on tente d’effectuer
un virage:
Arrêter le VTT et effectuer à nouveau les manœuvres
de changement de direction. Veiller à faire passer tout
son poids sur le repose-pied du côté extérieur du vira-
ge. Pour garantir un meilleur contrôle, faire passer
son poids sur les roues avant. (Voir pages 7-40 à
7-44.)


Si le VTT se met à basculer dans un virage:
Se pencher plus du côté intérieur du virage pour re-
prendre son équilibre. Si nécessaire, lâcher progressi-
vement les gaz et/ou manœuvrer vers l’extérieur du
virage. (Voir pages 7-40 à 7-44.)


Si le VTT commence à chasser:
Si l’espace de manœuvre est suffisant, tourner le gui-
don dans la direction dans laquelle le véhicule chasse.
Il est déconseillé de freiner ou d’accélérer avant
d’avoir repris le contrôle du véhicule. (Voir pages
7-72 à 7-74.) QUE HACER SI...
Esta sección está concebida únicamente con fines
orientativos. Lea íntegramente todas las secciones
relativas a las técnicas de conducción.
QUE HACER...


Si el ATV no gira cuando Vd. quiere:
Pare el ATV y practique de nuevo las maniobras
de giro. Asegúrese de cargar su peso sobre la
estribera correspondiente a la parte exterior de la
curva. Para un mejor control, desplace su peso
sobre las ruedas delanteras. (Vea las páginas
7-40–7-44.)


Si su ATV comienza a volcar en mitad de un giro:
Inclínese más hacia el interior de la curva para re-
cuperar el equilibrio. Si fuese necesario, reduzca
la velocidad y/o gire la dirección hacia el exterior
de la curva. (Vea las páginas 7-40–7-44.)


Si su ATV comienza a derrapar lateralmente:
Gire en la dirección del derrape si hay espacio
suficiente. No se recomienda acelerar ni frenar
hasta haber corregido el derrape. (Vea las pági-
nas 7-72–7-74.)
U1D960.book Page 76 Wednesday, June 23, 2004 3:59 PM

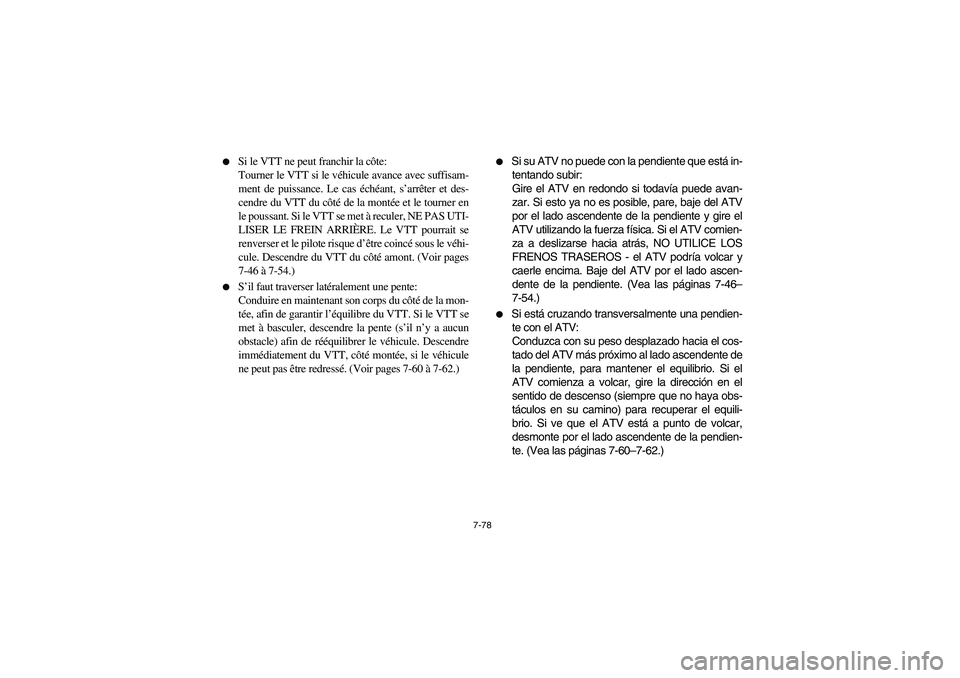

7-78

Si le VTT ne peut franchir la côte:
Tourner le VTT si le véhicule avance avec suffisam-
ment de puissance. Le cas échéant, s’arrêter et des-
cendre du VTT du côté de la montée et le tourner en
le poussant. Si le VTT se met à reculer, NE PAS UTI-
LISER LE FREIN ARRIÈRE. Le VTT pourrait se
renverser et le pilote risque d’être coincé sous le véhi-
cule. Descendre du VTT du côté amont. (Voir pages
7-46 à 7-54.)


S’il faut traverser latéralement une pente:
Conduire en maintenant son corps du côté de la mon-
tée, afin de garantir l’équilibre du VTT. Si le VTT se
met à basculer, descendre la pente (s’il n’y a aucun
obstacle) afin de rééquilibrer le véhicule. Descendre
immédiatement du VTT, côté montée, si le véhicule
ne peut pas être redressé. (Voir pages 7-60 à 7-62.)


Si su ATV no puede con la pendiente que está in-
tentando subir:
Gire el ATV en redondo si todavía puede avan-
zar. Si esto ya no es posible, pare, baje del ATV
por el lado ascendente de la pendiente y gire el
ATV utilizando la fuerza física. Si el ATV comien-
za a deslizarse hacia atrás, NO UTILICE LOS
FRENOS TRASEROS - el ATV podría volcar y
caerle encima. Baje del ATV por el lado ascen-
dente de la pendiente. (Vea las páginas 7-46–
7-54.)


Si está cruzando transversalmente una pendien-
te con el ATV:
Conduzca con su peso desplazado hacia el cos-
tado del ATV más próximo al lado ascendente de
la pendiente, para mantener el equilibrio. Si el
ATV comienza a volcar, gire la dirección en el
sentido de descenso (siempre que no haya obs-
táculos en su camino) para recuperar el equili-
brio. Si ve que el ATV está a punto de volcar,
desmonte por el lado ascendente de la pendien-
te. (Vea las páginas 7-60–7-62.)
U1D960.book Page 78 Wednesday, June 23, 2004 3:59 PM

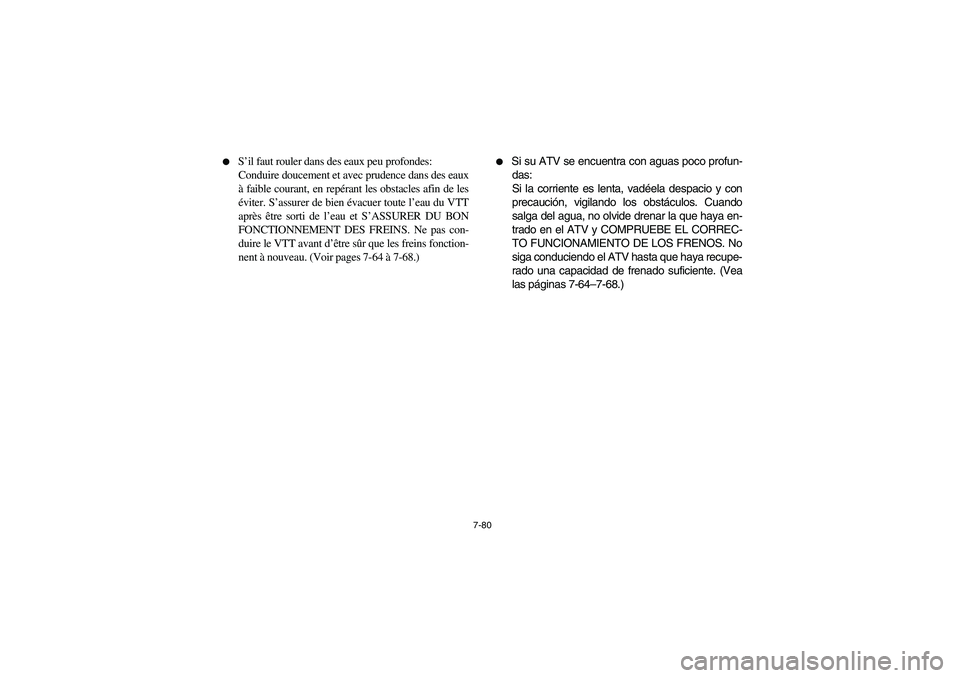

7-80

S’il faut rouler dans des eaux peu profondes:
Conduire doucement et avec prudence dans des eaux
à faible courant, en repérant les obstacles afin de les
éviter. S’assurer de bien évacuer toute l’eau du VTT
après être sorti de l’eau et S’ASSURER DU BON
FONCTIONNEMENT DES FREINS. Ne pas con-
duire le VTT avant d’être sûr que les freins fonction-
nent à nouveau. (Voir pages 7-64 à 7-68.)


Si su ATV se encuentra con aguas poco profun-
das:
Si la corriente es lenta, vadéela despacio y con
precaución, vigilando los obstáculos. Cuando
salga del agua, no olvide drenar la que haya en-
trado en el ATV y COMPRUEBE EL CORREC-
TO FUNCIONAMIENTO DE LOS FRENOS. No
siga conduciendo el ATV hasta que haya recupe-
rado una capacidad de frenado suficiente. (Vea
las páginas 7-64–7-68.)
U1D960.book Page 80 Wednesday, June 23, 2004 3:59 PM

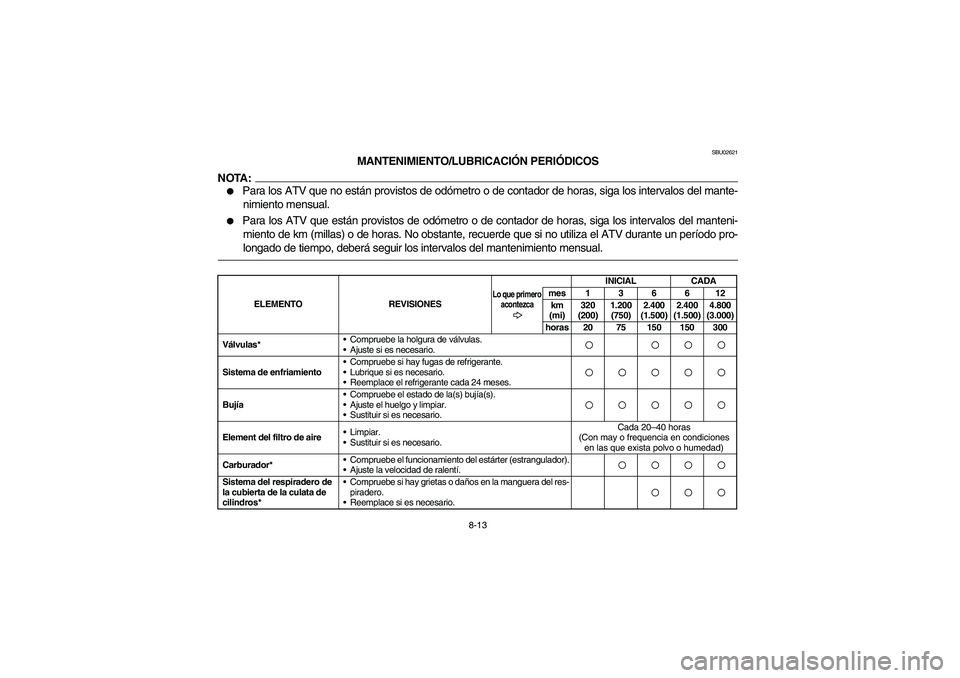

8-13
SBU02621
MANTENIMIENTO/LUBRICACIÓN PERIÓDICOS
NOTA:_

Para los ATV que no están provistos de odómetro o de contador de horas, siga los intervalos del mante-
nimiento mensual.


Para los ATV que están provistos de odómetro o de contador de horas, siga los intervalos del manteni-
miento de km (millas) o de horas. No obstante, recuerde que si no utiliza el ATV durante un período pro-
longado de tiempo, deberá seguir los intervalos del mantenimiento mensual.
_
ELEMENTO REVISIONES
Lo que primero
acontezca
INICIAL CADA
mes136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
horas 20 75 150 150 300
Válvulas* Compruebe la holgura de válvulas.
Ajuste si es necesario.
Sistema de enfriamientoCompruebe si hay fugas de refrigerante.
Lubrique si es necesario.
Reemplace el refrigerante cada 24 meses.BujíaCompruebe el estado de la(s) bujía(s).
Ajuste el huelgo y limpiar.
Sustituir si es necesario.Element del filtro de aireLimpiar.
Sustituir si es necesario.Cada 20–40 horas
(Con may o frequencia en condiciones
en las que exista polvo o humedad)
Carburador*Compruebe el funcionamiento del estárter (estrangulador).
Ajuste la velocidad de ralentí.Sistema del respiradero de
la cubierta de la culata de
cilindros*Compruebe si hay grietas o daños en la manguera del res-
piradero.
Reemplace si es necesario.U1D960.book Page 13 Wednesday, June 23, 2004 4:43 PM

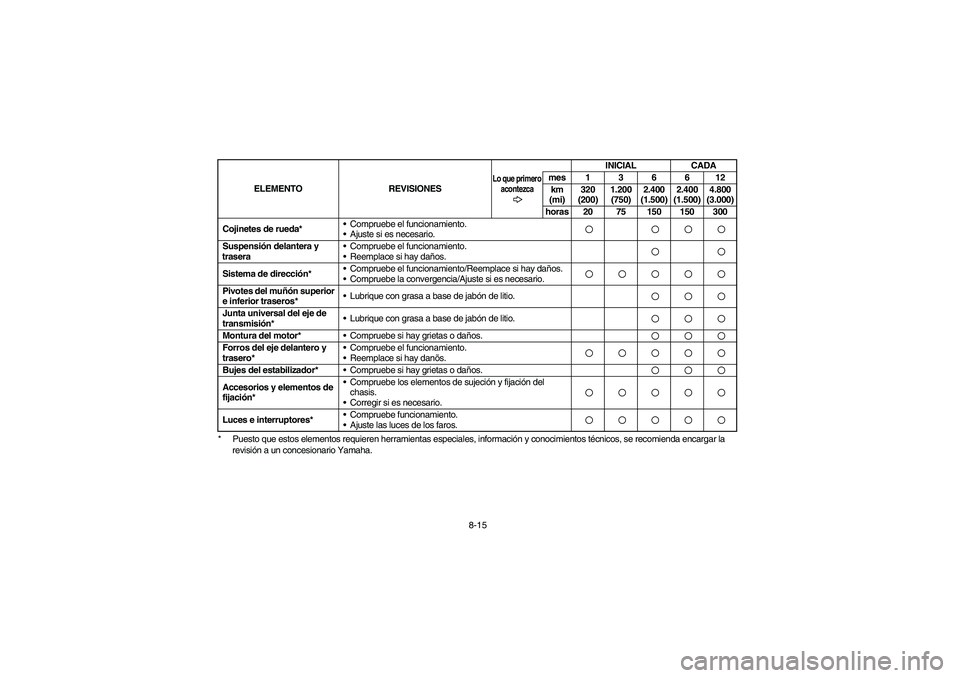

8-15 * Puesto que estos elementos requieren herramientas especiales, información y conocimientos técnicos, se recomienda encargar la
revisión a un concesionario Yamaha. Cojinetes de rueda*Compruebe el funcionamiento.
Ajuste si es necesario.
Suspensión delantera y
traseraCompruebe el funcionamiento.
Reemplace si hay daños.Sistema de dirección*Compruebe el funcionamiento/Reemplace si hay daños.
Compruebe la convergencia/Ajuste si es necesario.Pivotes del muñón superior
e inferior traseros*Lubrique con grasa a base de jabón de litio.Junta universal del eje de
transmisión*Lubrique con grasa a base de jabón de litio.Montura del motor*Compruebe si hay grietas o daños.Forros del eje delantero y
trasero*Compruebe el funcionamiento.
Reemplace si hay danõs.Bujes del estabilizador*Compruebe si hay grietas o daños.Accesorios y elementos de
fijación*Compruebe los elementos de sujeción y fijación del
chasis.
Corregir si es necesario.Luces e interruptores*Compruebe funcionamiento.
Ajuste las luces de los faros.
ELEMENTO REVISIONES
Lo que primero
acontezca
INICIAL CADA
mes136612
km
(mi)320
(200)1.200
(750)2.400
(1.500)2.400
(1.500)4.800
(3.000)
horas 20 75 150 150 300
U1D960.book Page 15 Wednesday, June 23, 2004 3:59 PM

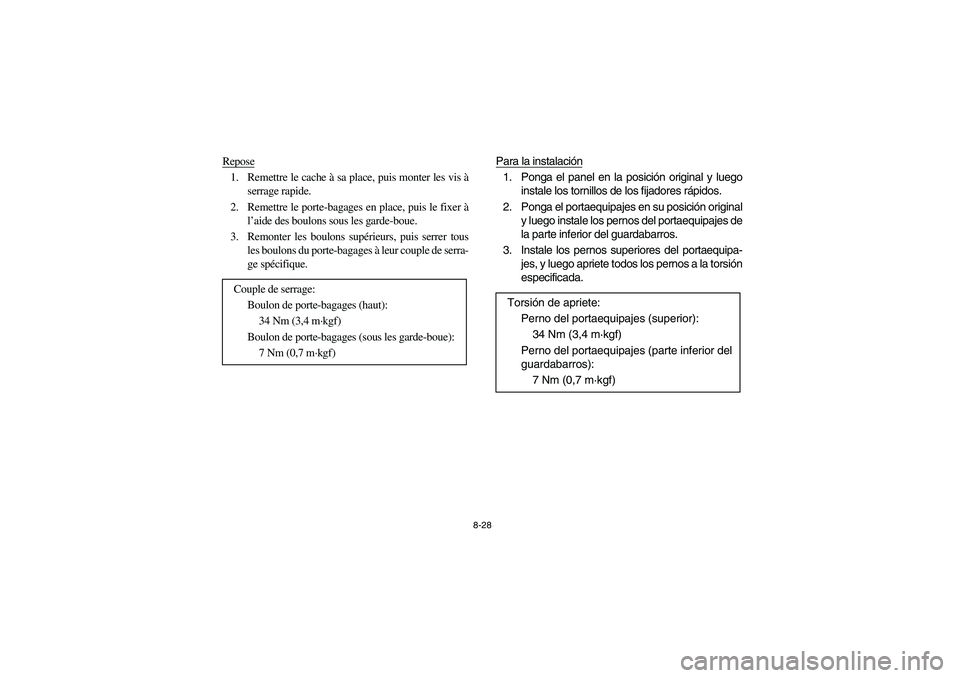

8-28
Repose1. Remettre le cache à sa place, puis monter les vis à
serrage rapide.
2. Remettre le porte-bagages en place, puis le fixer à
l’aide des boulons sous les garde-boue.
3. Remonter les boulons supérieurs, puis serrer tous
les boulons du porte-bagages à leur couple de serra-
ge spécifique.
Couple de serrage:
Boulon de porte-bagages (haut):
34 Nm (3,4 m·kgf)
Boulon de porte-bagages (sous les garde-boue):
7 Nm (0,7 m·kgf)
Para la instalación1. Ponga el panel en la posición original y luego
instale los tornillos de los fijadores rápidos.
2. Ponga el portaequipajes en su posición original
y luego instale los pernos del portaequipajes de
la parte inferior del guardabarros.
3. Instale los pernos superiores del portaequipa-
jes, y luego apriete todos los pernos a la torsión
especificada.
Torsión de apriete:
Perno del portaequipajes (superior):
34 Nm (3,4 m·kgf)
Perno del portaequipajes (parte inferior del
guardabarros):
7 Nm (0,7 m·kgf)
U1D960.book Page 28 Wednesday, June 23, 2004 3:59 PM

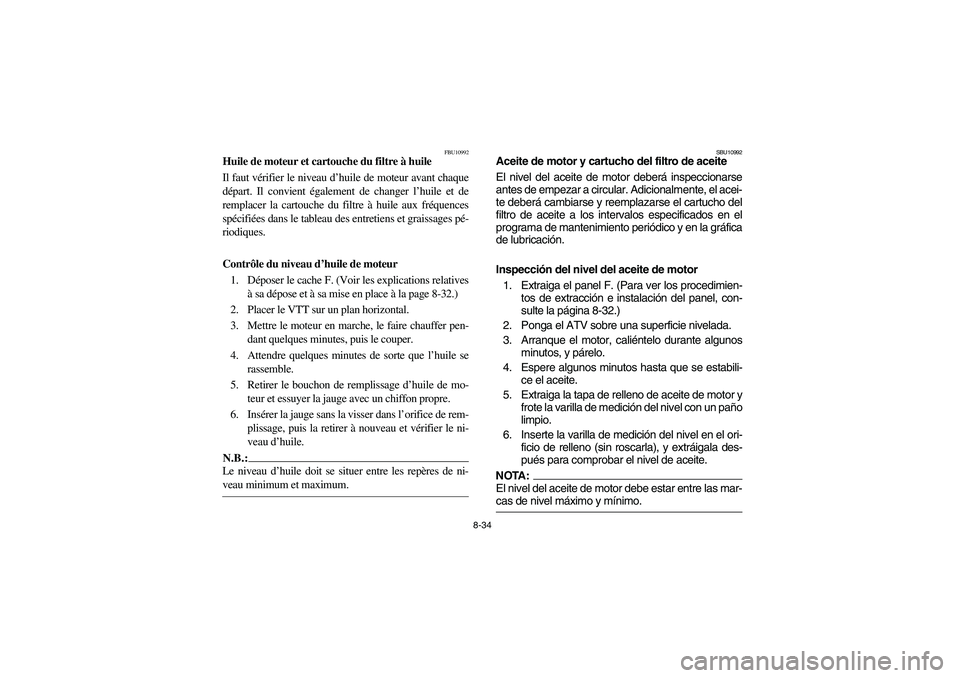

8-34
FBU10992
Huile de moteur et cartouche du filtre à huile
Il faut vérifier le niveau d’huile de moteur avant chaque
départ. Il convient également de changer l’huile et de
remplacer la cartouche du filtre à huile aux fréquences
spécifiées dans le tableau des entretiens et graissages pé-
riodiques.
Contrôle du niveau d’huile de moteur
1. Déposer le cache F. (Voir les explications relatives
à sa dépose et à sa mise en place à la page 8-32.)
2. Placer le VTT sur un plan horizontal.
3. Mettre le moteur en marche, le faire chauffer pen-
dant quelques minutes, puis le couper.
4. Attendre quelques minutes de sorte que l’huile se
rassemble.
5. Retirer le bouchon de remplissage d’huile de mo-
teur et essuyer la jauge avec un chiffon propre.
6. Insérer la jauge sans la visser dans l’orifice de rem-
plissage, puis la retirer à nouveau et vérifier le ni-
veau d’huile.N.B.:_ Le niveau d’huile doit se situer entre les repères de ni-
veau minimum et maximum. _
SBU10992
Aceite de motor y cartucho del filtro de aceite
El nivel del aceite de motor deberá inspeccionarse
antes de empezar a circular. Adicionalmente, el acei-
te deberá cambiarse y reemplazarse el cartucho del
filtro de aceite a los intervalos especificados en el
programa de mantenimiento periódico y en la gráfica
de lubricación.
Inspección del nivel del aceite de motor
1. Extraiga el panel F. (Para ver los procedimien-
tos de extracción e instalación del panel, con-
sulte la página 8-32.)
2. Ponga el ATV sobre una superficie nivelada.
3. Arranque el motor, caliéntelo durante algunos
minutos, y párelo.
4. Espere algunos minutos hasta que se estabili-
ce el aceite.
5. Extraiga la tapa de relleno de aceite de motor y
frote la varilla de medición del nivel con un paño
limpio.
6. Inserte la varilla de medición del nivel en el ori-
ficio de relleno (sin roscarla), y extráigala des-
pués para comprobar el nivel de aceite.NOTA:_ El nivel del aceite de motor debe estar entre las mar-
cas de nivel máximo y mínimo. _
U1D960.book Page 34 Wednesday, June 23, 2004 3:59 PM

8-40

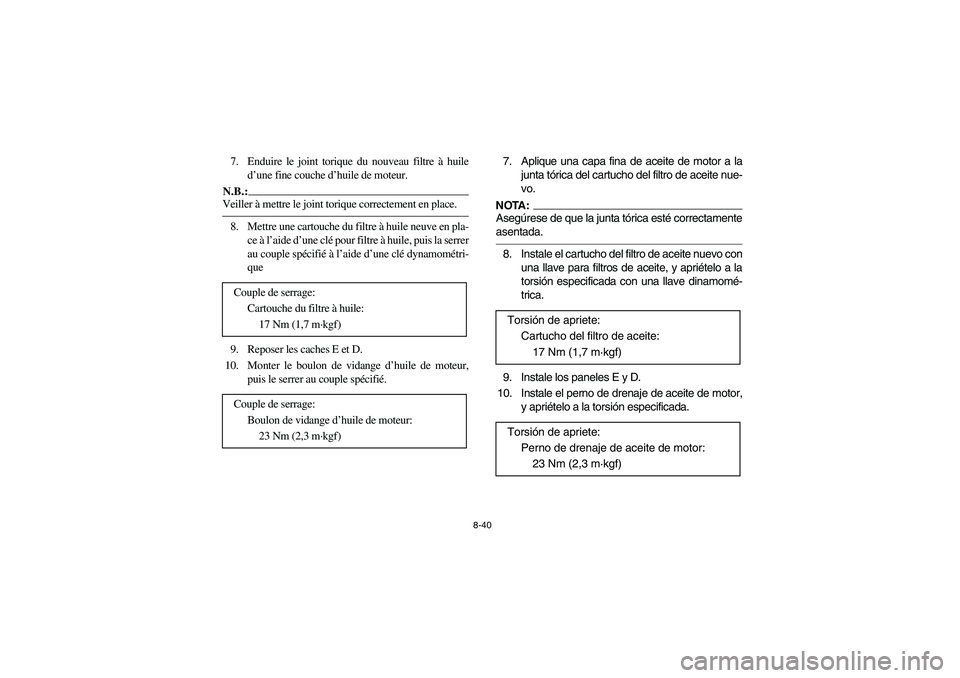

7. Enduire le joint torique du nouveau filtre à huile
d’une fine couche d’huile de moteur.N.B.:_ Veiller à mettre le joint torique correctement en place. _8. Mettre une cartouche du filtre à huile neuve en pla-
ce à l’aide d’une clé pour filtre à huile, puis la serrer
au couple spécifié à l’aide d’une clé dynamométri-
que
9. Reposer les caches E et D.
10. Monter le boulon de vidange d’huile de moteur,
puis le serrer au couple spécifié. Couple de serrage:
Cartouche du filtre à huile:
17 Nm (1,7 m·kgf)
Couple de serrage:
Boulon de vidange d’huile de moteur:
23 Nm (2,3 m·kgf)
7. Aplique una capa fina de aceite de motor a la
junta tórica del cartucho del filtro de aceite nue-
vo.NOTA:_ Asegúrese de que la junta tórica esté correctamente
asentada. _8. Instale el cartucho del filtro de aceite nuevo con
una llave para filtros de aceite, y apriételo a la
torsión especificada con una llave dinamomé-
trica.
9. Instale los paneles E y D.
10. Instale el perno de drenaje de aceite de motor,
y apriételo a la torsión especificada. Torsión de apriete:
Cartucho del filtro de aceite:
17 Nm (1,7 m·kgf)
Torsión de apriete:
Perno de drenaje de aceite de motor:
23 Nm (2,3 m·kgf)
U1D960.book Page 40 Wednesday, June 23, 2004 3:59 PM

8-42

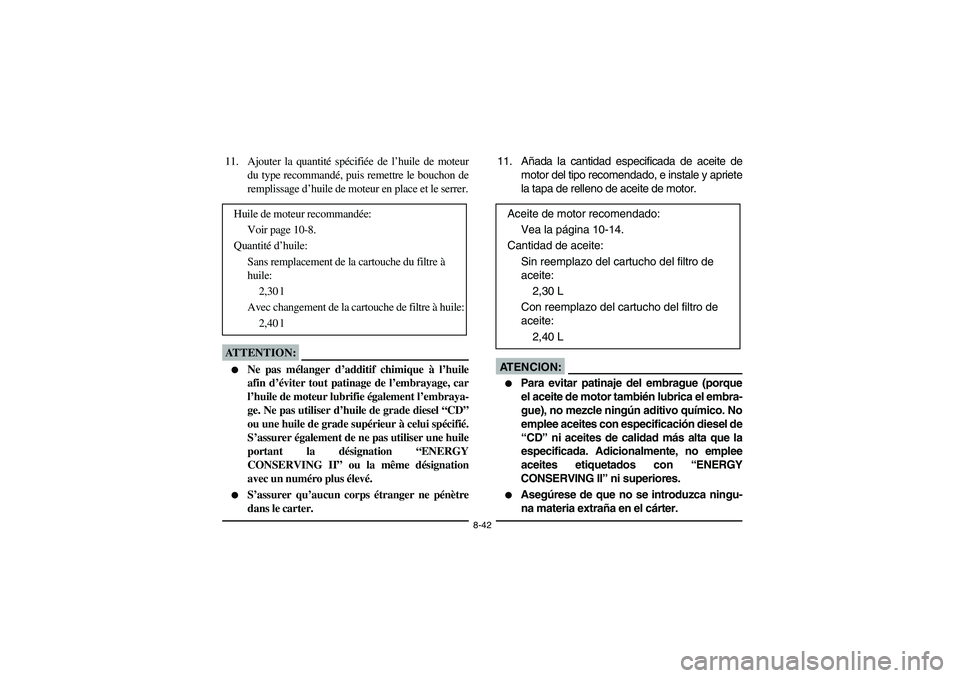

11. Ajouter la quantité spécifiée de l’huile de moteur
du type recommandé, puis remettre le bouchon de
remplissage d’huile de moteur en place et le serrer.ATTENTION:_

Ne pas mélanger d’additif chimique à l’huile
afin d’éviter tout patinage de l’embrayage, car
l’huile de moteur lubrifie également l’embraya-
ge. Ne pas utiliser d’huile de grade diesel “CD”
ou une huile de grade supérieur à celui spécifié.
S’assurer également de ne pas utiliser une huile
portant la désignation “ENERGY
CONSERVING II” ou la même désignation
avec un numéro plus élevé.


S’assurer qu’aucun corps étranger ne pénètre
dans le carter.
_
Huile de moteur recommandée:
Voir page 10-8.
Quantité d’huile:
Sans remplacement de la cartouche du filtre à
huile:
2,30 l
Avec changement de la cartouche de filtre à huile:
2,40 l
11. Añada la cantidad especificada de aceite de
motor del tipo recomendado, e instale y apriete
la tapa de relleno de aceite de motor.AT E N C I O N :_

Para evitar patinaje del embrague (porque
el aceite de motor también lubrica el embra-
gue), no mezcle ningún aditivo químico. No
emplee aceites con especificación diesel de
“CD” ni aceites de calidad más alta que la
especificada. Adicionalmente, no emplee
aceites etiquetados con “ENERGY
CONSERVING II” ni superiores.


Asegúrese de que no se introduzca ningu-
na materia extraña en el cárter.
_
Aceite de motor recomendado:
Vea la página 10-14.
Cantidad de aceite:
Sin reemplazo del cartucho del filtro de
aceite:
2,30 L
Con reemplazo del cartucho del filtro de
aceite:
2,40 L
U1D960.book Page 42 Wednesday, June 23, 2004 3:59 PM
