FBU17714Commandes et instrumentsN.B.Les illustrations de ce manuel peuvent légèrement
différer du modèle réel. 1. Levier de frein arrière
2. Commodos
3. Contacteur d’avertisseur
4. Sélecteur de marche
5. Unité d’affichage
6. Réservoir de liquide du frein avant
7. Commutateur du mode de traction “2WD”/“4WD”
8. Levier des gaz
9. Levier de frein avant
10.Contacteur à clé
1
2
3
5
6
9
7
4
10
8
UBB560F0.book Page 2 Thursday, March 9, 2017 9:07 AM

4-1
4
FBU17739
COMMANDES ET INSTRUMENTS
FBU29912Contacteur à cléLes positions du contacteur à clé sont les
suivantes :
“ ” (contact)
Tous les circuits électriques sont sous tension.
Les phares et le feu arrière s’allument quand le
commutateur général d’éclairage est activé, et le
moteur peut être mis en marche. La clé ne peut
être retirée.
“” (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.
1. Contacteur à clé
1
UBB560F0.book Page 1 Tuesday, May 9, 2017 5:50 PM

4-2
4
FBU26697Témoins et témoins d’alerteFBU17861Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.
FBU17831Témoin de marche arrière “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.FBU17971Témoin de stationnement “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
à la position de stationnement.FBU34560Témoin d’alerte de la température du liquide
de refroidissement “ ”
Ce témoin d’alerte s’allume en cas de surchauffe
du moteur. Si cela se produit lors d’une randon-
née, couper le moteur dès que possible et le lais-
ser refroidir pendant environ 10 minutes.
Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque l’on
tourne la clé à la position “ ” (contact) ou s’il ne
s’éteint pas par la suite, il faut faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha.
1. Témoin du point mort “N”
2. Témoin de marche arrière “R”
3. Témoin de stationnement “P”
4. Témoin d’alerte de la température du liquide de refroidissement “ ”
5. Témoin d’alerte de la direction assistée “EPS” (pour modèle avec EPS)
6. Témoin d’alerte de panne moteur “ ”
7. Témoin de commande de transmission quatre roues motrices “ ”1
2
3 4
6
7
5
UBB560F0.book Page 2 Thursday, March 9, 2017 9:07 AM

4-3
4
ATTENTIONFCB02400La surchauffe du moteur peut être causée
par un chargement excessif du véhicule. En
cas de surcharge, il convient de réduire la
charge conformément aux caractéristiques
données.
 Le moteur pourrait également surchauffer
en cas d’accumulation de boue ou de crasse
sur le radiateur (p. ex. après une randonnée
en terrain humide). Dans ce cas, faire net-
toyer le radiateur par un concessionnaire
Yamaha.
 Attendre que le témoin d’alerte s’éteigne
avant de mettre le moteur en marche. L’utili-
sation prolongée du véhicule lorsque ce té-
moin d’alerte est allumé risque d’endomma-
ger le moteur. FBU29943Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote lorsqu’un
problème est décelé au niveau du circuit élec-
trique contrôlant le moteur. Dans ce cas, il con-
vient de faire vérifier le système embarqué de dia-
gnostic de pannes par un concessionnaire
Yamaha. Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque l’on
tourne la clé à la position “ ” (contact) ou s’il ne
s’éteint pas par la suite, il faut faire contrôler le cir-
cuit électrique par un concessionnaire Yamaha.
FBU30571Témoin d’alerte de la direction assistée “EPS”
(pour modèle avec EPS)
Ce témoin d’alerte s’allume lorsque la clé de con-
tact est tournée sur “ ” (contact), puis s’éteint
une fois que le moteur est mis en marche. Si le té-
moin d’alerte reste allumé ou s’allume après la
mise en marche du moteur, le système de la direc-
tion assistée électrique pourrait ne pas fonction-
ner correctement. Dans ce cas, il convient de faire
vérifier le système de la direction assistée élec-
trique par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Si le témoin d’alerte ne s’al-
lume pas, faire contrôler le circuit électrique par un
concessionnaire Yamaha.
UBB560F0.book Page 3 Thursday, March 9, 2017 9:07 AM

4-4
4
N.B.Si le moteur est coupé à l’aide du coupe-circuit
du moteur et que la clé de contact est à la
position “ ” (contact), le témoin d’alerte
“EPS” s’allume afin de signaler que l’assistance
de la direction ne fonctionne pas.
 Lorsque la sollicitation de la direction est trop
importante (c.-à-d. braquage trop important
alors que le VTT roule très lentement), l’assis-
tance électrique de la direction est réduite afin
de prévenir la surchauffe de son moteur. FBU17954Témoin de commande de transmission quatre
roues motrices “ ”
Ce témoin s’allume lorsque le commutateur du
mode de traction est réglé sur la position “4WD”.N.B.En raison du mécanisme de synchronisation du
différentiel, le témoin ne s’allume cependant pas
toujours tant que le véhicule est à l’arrêt.
FBU37051Unité d’affichage Compteur de vitesse
Le compteur de vitesse affiche la vitesse de dé-
placement du véhicule. Le compteur de vitesse
peut être réglé sur “MPH” ou “km/h”, et le comp-
teur kilométrique et le totalisateur journalier affi-
cheront des miles ou des kilomètres en consé-
quence.1. Bouton de sélection “SEL”
2. Jauge de niveau de carburant
3. Compteur de vitesse
4. Écran multifonction1 2
4
3
UBB560F0.book Page 4 Thursday, March 9, 2017 9:07 AM

4-5
4Pour changer les unités d’affichage : tourner la clé
sur “ ” (arrêt), puis maintenir le bouton de sélec-
tion “SEL” enfoncé et tourner la clé sur “ ” (con-
tact).
Jauge de niveau du carburant
La jauge de niveau de carburant indique la quan-
tité de carburant se trouvant dans le réservoir de
carburant. Les segments d’affichage de la jauge
de niveau de carburant s’éteignent progressive-
ment de “F” (plein) à “E” (vide) au fur et à mesure
que le niveau diminue. Lorsque le dernier segment
se met à clignoter, il convient de refaire le plein
dès que possible.
N.B.Cette jauge de niveau du carburant est équipée
d’un système embarqué de diagnostic de pannes.
Si un problème est détecté, tous les segments de
l’afficheur clignotent à plusieurs reprises. Le cas
échéant, faire contrôler le véhicule par un conces-

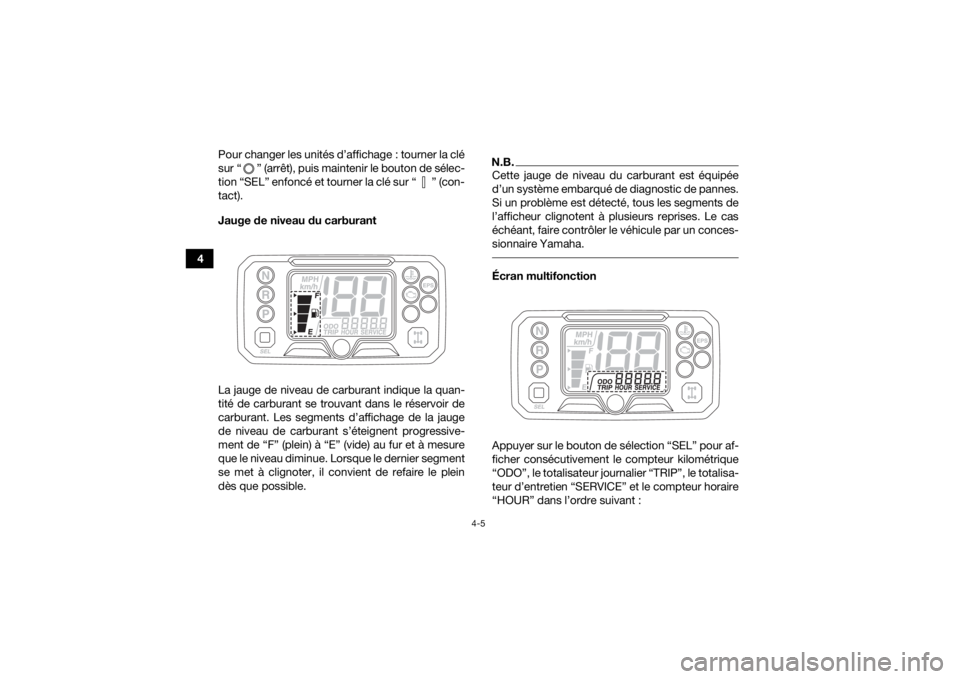

sionnaire Yamaha. Écran multifonction
Appuyer sur le bouton de sélection “SEL” pour af-
ficher consécutivement le compteur kilométrique
“ODO”, le totalisateur journalier “TRIP”, le totalisa-
teur d’entretien “SERVICE” et le compteur horaire
“HOUR” dans l’ordre suivant :
UBB560F0.book Page 5 Thursday, March 9, 2017 9:07 AM

4-6
4
ODO
→ TRIP → SERVICE → HOUR → ODO
Compteur kilométrique et totalisateur journa-
lier
Le compteur kilométrique indique la distance to-
tale parcourue par le véhicule.
Le totalisateur journalier affiche la distance par-
courue depuis sa dernière remise à zéro.
Pour remettre le totalisateur journalier à zéro, ap-
puyer sur le bouton de sélection “SEL” pendant
une seconde.
N.B. Le compteur kilométrique se bloque à 99999.
 Le totalisateur journalier se remet à zéro et con-
tinue à compter après 9999.9. Totalisateur d’entretien
Le totalisateur d’entretien affiche la distance par-
courue depuis sa remise à zéro lors du dernier en-
tretien.
Pour remettre le totalisateur d’entretien à zéro, ap-
puyer sur le bouton de sélection “SEL” pendant
une seconde.
N.B.Le totalisateur d’entretien se remet à zéro et con-
tinue à compter après 9999.9. Compteur horaire
Le compteur horaire affiche le temps total de
fonctionnement du moteur.FBU30761Système embarqué de diagnostic de
pannesCe modèle est équipé d’un système embarqué de
diagnostic de pannes surveillant divers circuits
électriques.
Si un problème est détecté au niveau de l’un de
ces circuits, le témoin d’alerte de panne du mo-
teur s’allume ou clignote. Le cas échéant, faire
contrôler le véhicule par un concessionnaire
Yamaha.ATTENTIONFCB01181Le cas échéant, consulter un concessionnaire
Yamaha le plus rapidement possible afin d’évi- ter tout risque d’endommagement du moteur.
UBB560F0.book Page 6 Thursday, March 9, 2017 9:07 AM

4-7
4
FBU18066Contacteurs à la poignéeFBU18081Coupe-circuit du moteur “ / ”
Sélectionner la position “ ” avant de mettre le
moteur en marche. Le coupe-circuit du moteur
contrôle l’allumage et permet de couper le moteur
lorsqu’il tourne. Se servir du coupe-circuit pour ar-
rêter le moteur en cas d’urgence. Le moteur ne se
met pas en marche ou ne tourne pas quand son
coupe-circuit est sur “ ”.
FBU18102Bouton du démarreur “ ”
Appuyer sur ce bouton afin de lancer le moteur à
l’aide du démarreur. Il convient de lire les instruc-
tions de démarrage à la page 6-1 avant de mettre
le moteur en marche.FBU34123Contacteur d’éclairage “ / /OFF”
Régler ce contacteur sur “ ” pour allumer les
phares gauche et droit (feux de croisement) et le
feu arrière. Régler le contacteur sur “ ” pour al-
lumer les phares gauche et droit (feux de route), le
phare monté sur le guidon (YFM45KPXJ /
YFM45KPAJ / YFM45KPHJ) et le feu arrière. Ré-
gler le commutateur sur “OFF” pour éteindre tous
les feux.ATTENTIONFCB00046Ne jamais laisser les phares trop longtemps al-
lumés alors que le moteur est coupé. La batte-
rie risque de se décharger au point d’empê-
cher le démarreur de disposer d’une puissance
suffisante pour lancer le moteur. Si cela devait
se produire, déposer et recharger la batterie.
(Voir page 8-57.)

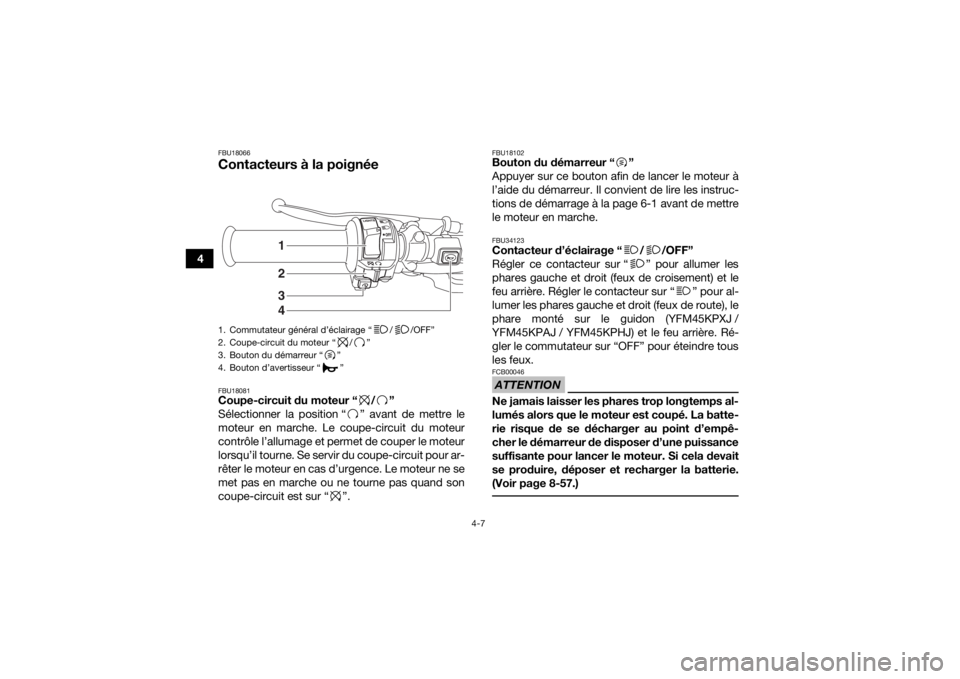

1. Commutateur général d’éclairage “ / /OFF”
2. Coupe-circuit du moteur “ / ”
3. Bouton du démarreur “ ”
4. Bouton d’avertisseur “ ”
3421
UBB560F0.book Page 7 Thursday, March 9, 2017 9:07 AM

4-8
4
FBU18171Bouton d’avertisseur “ ”
Appuyer sur ce bouton pour actionner l’avertis-

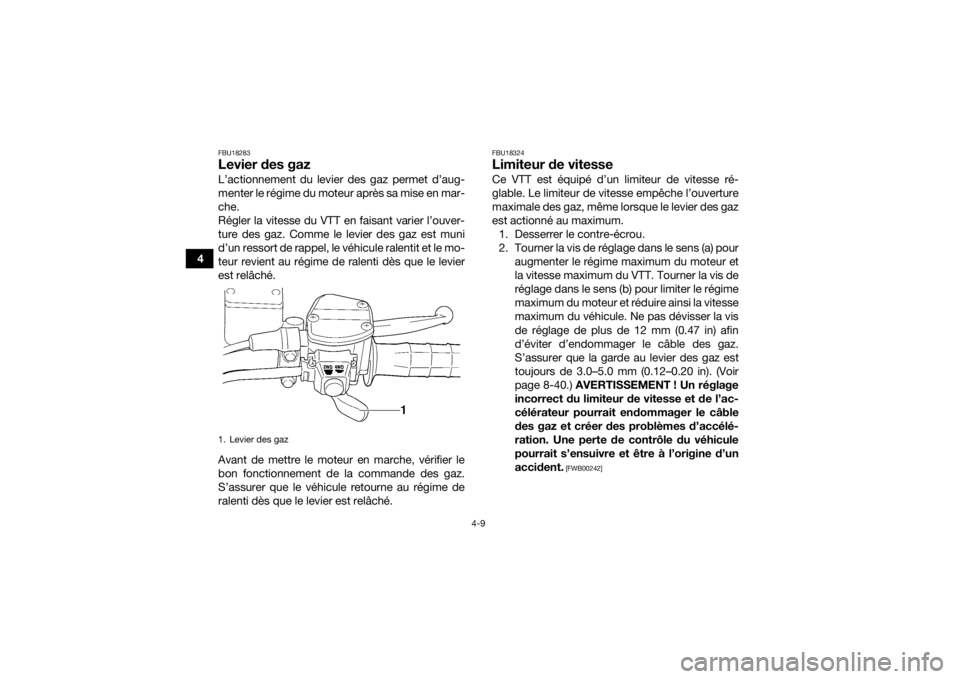

seur.FBU28433Commutateur du mode de traction
“2WD”/“4WD”
AVERTISSEMENT
FWB00164Toujours arrêter le véhicule avant de passer
d’un mode de traction à l’autre. Dans certains
cas, le comportement du VTT en traction sur
deux roues différera de son comportement en
traction sur quatre roues. Le passage du mode
de traction sur deux roues au mode de traction
sur quatre roues et vice versa alors que le vé-
hicule est en mouvement risque de modifier
brusquement son comportement. Cela pour-
rait distraire le pilote et provoquer une perte de

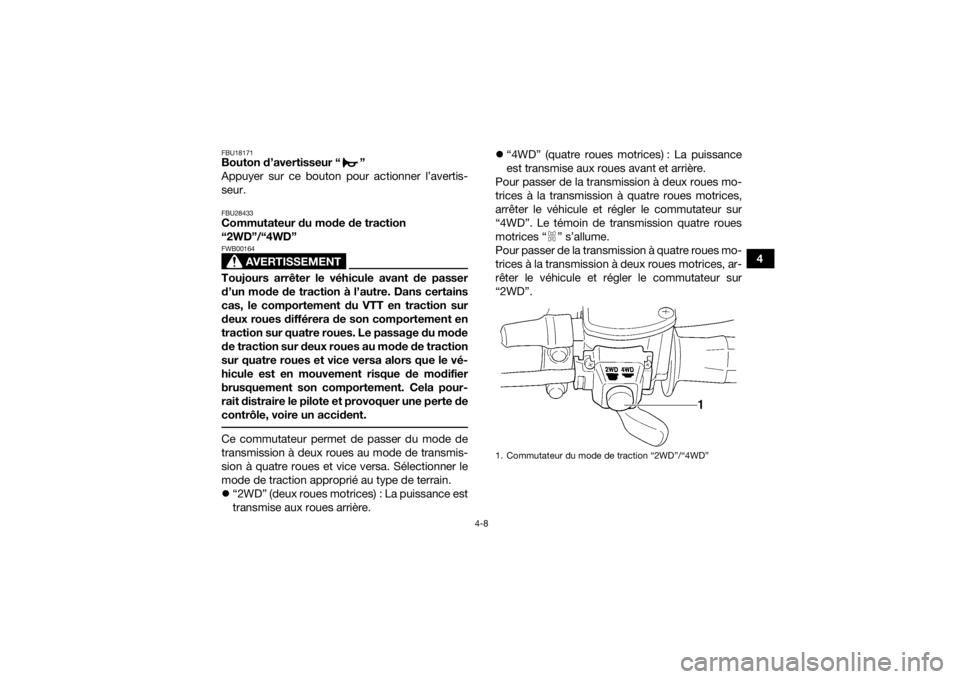

contrôle, voire un accident. Ce commutateur permet de passer du mode de
transmission à deux roues au mode de transmis-
sion à quatre roues et vice versa. Sélectionner le
mode de traction approprié au type de terrain.
“2WD” (deux roues motrices) : La puissance est
transmise aux roues arrière. 
“4WD” (quatre roues motrices) : La puissance
est transmise aux roues avant et arrière.
Pour passer de la transmission à deux roues mo-
trices à la transmission à quatre roues motrices,
arrêter le véhicule et régler le commutateur sur
“4WD”. Le témoin de transmission quatre roues
motrices “ ” s’allume.
Pour passer de la transmission à quatre roues mo-
trices à la transmission à deux roues motrices, ar-
rêter le véhicule et régler le commutateur sur
“2WD”.
1. Commutateur du mode de traction “2WD”/“4WD”
UBB560F0.book Page 8 Thursday, March 9, 2017 9:07 AM

4-9
4
FBU18283Levier des gazL’actionnement du levier des gaz permet d’aug-
menter le régime du moteur après sa mise en mar-
che.
Régler la vitesse du VTT en faisant varier l’ouver-
ture des gaz. Comme le levier des gaz est muni
d’un ressort de rappel, le véhicule ralentit et le mo-
teur revient au régime de ralenti dès que le levier
est relâché.
Avant de mettre le moteur en marche, vérifier le
bon fonctionnement de la commande des gaz.
S’assurer que le véhicule retourne au régime de
ralenti dès que le levier est relâché.
FBU18324Limiteur de vitesseCe VTT est équipé d’un limiteur de vitesse ré-
glable. Le limiteur de vitesse empêche l’ouverture
maximale des gaz, même lorsque le levier des gaz
est actionné au maximum. 1. Desserrer le contre-écrou.
2. Tourner la vis de réglage dans le sens (a) pour augmenter le régime maximum du moteur et
la vitesse maximum du VTT. Tourner la vis de
réglage dans le sens (b) pour limiter le régime
maximum du moteur et réduire ainsi la vitesse
maximum du véhicule. Ne pas dévisser la vis
de réglage de plus de 12 mm (0.47 in) afin
d’éviter d’endommager le câble des gaz.
S’assurer que la garde au levier des gaz est
toujours de 3.0–5.0 mm (0.12–0.20 in). (Voir
page 8-40.) AVERTISSEMENT ! Un réglage
incorrect du limiteur de vitesse et de l’ac-
célérateur pourrait endommager le câble
des gaz et créer des problèmes d’accélé-
ration. Une perte de contrôle du véhicule
pourrait s’ensuivre et être à l’origine d’un
accident.
[FWB00242]
1. Levier des gazUBB560F0.book Page 9 Thursday, March 9, 2017 9:07 AM
