YAMAHA KODIAK 450 2018 Notices Demploi (in French)

6-3
6
Passage des rapports : Passage du point mort
à la gamme haute et de la gamme haute à la
gamme basse
1. Arrêter le VTT.
2. Actionner la pédale de frein, puis sélectionner le rapport en déplaçant le sélecteur de mar-
che le long de son guide.
N.B.S’assurer de placer correctement le sélecteur de
marche à la position souhaitée.
3. Relâcher la pédale de frein, puis accélérerprogressivement.1. Sélecteur de marche
2. L (gamme basse)
3. H (gamme haute)
4. N (point mort)
5. R (marche arrière)
6. P (stationnement)
1 2L
3H4N5R6P
UBB560F0.book Page 3 Thursday, March 9, 2017 9:07 AM

6-4
6Passage des rapports : Passage du point mort
à la marche arrière et de la marche arrière à la
position de stationnement
AVERTISSEMENT
FWB00721Une manœuvre en marche arrière incorrecte
augmente le risque de heurter un obstacle,
voire une personne, avec toutes les consé-
quences qui pourraient s’ensuivre. Avant d’en-
gager la marche arrière, s’assurer qu’il n’y a
personne ni aucun obstacle derrière le véhi-
cule. Démarrer lentement une fois que la voie
est libre. 1. Arrêter le VTT.
2. Actionner la pédale de frein.
3. Passer du point mort à la marche arrière ou
de la marche arrière à la position de station-
nement et vice versa en déplaçant le sélec-
teur de marche le long de son guide.
N.B.Lorsque la marche arrière est engagée, le té-
moin de marche arrière s’allume. Si le témoin ne
s’allume pas, faire contrôler le circuit électrique
par un concessionnaire Yamaha.
 En raison du mécanisme de synchronisation du
moteur, le témoin ne s’allume cependant pas
toujours tant que le véhicule est à l’arrêt. 1. Sélecteur de marche
2. L (gamme basse)
3. H (gamme haute)
4. N (point mort)
5. R (marche arrière)
6. P (stationnement)
1 2L
3H4N5R6P
UBB560F0.book Page 4 Thursday, March 9, 2017 9:07 AM

6-5
6
4. S’assurer que la voie est libre derrière soi,
puis relâcher la pédale de frein.
5. Accélérer progressivement tout en conti- nuant à regarder vers l’arrière pendant la ma-
nœuvre.
FBU36861Rodage du moteurLes premiers 240 km (150 mi) ou les 20 premières
heures de fonctionnement constituent la période
la plus importante de la vie du moteur. C’est pour-
quoi il est indispensable de respecter scrupuleu-
sement les consignes de rodage du moteur.
Le moteur étant neuf, il faut éviter de le soumettre
à un effort excessif pendant les premiers 240 km
(150 mi) ou 20 premières heures. Pendant cette
période, les différentes pièces du moteur s’usent
et se rodent mutuellement pour obtenir les jeux de
marche corrects. Éviter un fonctionnement à plein
régime prolongé ou toute condition qui pourrait
entraîner une surchauffe du moteur.
0–120 km (0–75 mi) ou 0–10 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 1/2. Faire varier régulièrement la vi-
tesse du VTT. Ne pas rouler continuellement à la
même ouverture des gaz. 120–240 km (75–150 mi) ou 10–20 heures
Éviter une utilisation prolongée avec une ouver-
ture des gaz de plus de 3/4. Changer librement de
régime, mais ne jamais accélérer à fond.
240 km (150 mi) ou 20 heures et au-delà
Le VTT peut être conduit normalement.
ATTENTIONFCB00221Si un problème de moteur quelconque surve-
nait durant la période de rodage, faire immé-
diatement vérifier le VTT par un concession-
naire Yamaha. FBU27322StationnementAprès s’être garé, couper le moteur, puis sélec-
tionner la position de stationnement.FBU29901Stationnement en pente
AVERTISSEMENT
FWB00861Éviter de stationner dans les côtes ou à
d’autres endroits inclinés. Si le VTT est garé
sur une côte ou à tout endroit incliné, il pourrait
reculer inopinément, augmentant ainsi les ris-
UBB560F0.book Page 5 Thursday, March 9, 2017 9:07 AM

6-6
6ques d’accident. S’il n’est pas possible d’éviter
de stationner sur une pente, orienter le VTT
perpendiculairement à l’inclinaison, puis cou-
per le moteur, sélectionner la position de sta-
tionnement et bloquer les roues avant et ar-
rière avec des pierres ou d’autres objets.
Ne jamais garer le VTT sur des côtes trop
abruptes pour être gravies facilement à pied.
1. Actionner les freins pour arrêter le VTT.
2. Couper le moteur.
3. La pédale de frein étant actionnée, placer le
sélecteur de marche à la position de station-
nement.
FBU20911Accessoires et chargementFBU20922Accessoires Yamaha d’origine
Le choix d’accessoires pour son VTT est une dé-
cision importante. Des accessoires Yamaha d’ori-
gine, disponibles uniquement chez les conces-
sionnaires Yamaha, ont été conçus, testés et
approuvés par Yamaha pour l’utilisation sur ce
VTT. De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et acces-
soires, ou mettent à disposition des modifications
pour les véhicules Yamaha. Yamaha n’est pas en
mesure de tester les produits disponibles sur le
marché secondaire. Yamaha ne peut dès lors ni
approuver ni recommander l’utilisation d’acces-
soires vendus par des tiers ou les modifications
autres que celles recommandées spécialement
par Yamaha, même si ces pièces sont vendues ou
montées par un concessionnaire Yamaha.
Pièces de rechange, accessoires et modifica-
tions issus du marché secondaire
Bien que des produits du marché secondaire
puissent sembler être de concept et de qualité
identiques aux accessoires Yamaha, il faut être
UBB560F0.book Page 6 Thursday, March 9, 2017 9:07 AM

6-7
6
conscient que certains de ces accessoires ou cer-
taines de ces modifications ne sont pas appro-
priés en raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La mise en
place de produits issus du marché secondaire ou
l’exécution d’une autre modification du VTT ve-
nant altérer le concept ou les caractéristiques du
véhicule peut soumettre les occupants du véhi-
cule ou des tiers à des risques accrus de bles-
sures ou de mort. Le propriétaire est responsable
des dommages découlant d’une modification du
véhicule.
Respecter les conseils suivants lors du montage
d’accessoires ou de la conduite d’un VTT équipé
d’accessoires.

Les accessoires doivent être montés ferme-
ment et avec soin. Un accessoire qui risque de
bouger ou de se détacher pendant la conduite
peut réduire la maniabilité du VTT.
 Ne pas monter d’accessoire risquant de gêner
la manœuvre du véhicule. Ne pas attacher, par
exemple, d’objet lourd ou encombrant la direc-
tion au guidon, d’accessoire limitant la liberté
de mouvement sur la selle ou d’accessoire limi-
tant la visibilité. 
Être particulièrement vigilant lors de la conduite
d’un VTT équipé d’accessoires. La tenue de
route et la maniabilité risquent d’être différen-
tes.
FBU21042Charge
AVERTISSEMENT
FWB00821Ne jamais dépasser la charge maximale re-
commandée. La surcharge de ce VTT ou le
transport ou remorquage incorrect d’un char-
gement risque de modifier la maniabilité du vé-
hicule, ce qui pourrait provoquer un accident.
Le chargement doit être correctement distri-
bué sur le véhicule et bien attaché. Réduire la
vitesse lors de la conduite avec un chargement
ou lors du remorquage. Prévoir une plus
grande distance de freinage. Un chargement ou une remorque peut modifier la
stabilité et la maniabilité d’un VTT.
Faire preuve de bon sens et de discernement lors
du transport d’une charge ou lors d’un remor-
quage. Ne jamais perdre de vue les points
suivants :
UBB560F0.book Page 7 Thursday, March 9, 2017 9:07 AM

6-8
6
Ne jamais dépasser la charge indiquée. Un VTT
surchargé peut être instable.
 Ne pas dépasser le poids maximum autorisé
pour la flèche d’attelage. Établir le poids de la
flèche d’attelage avec un pèse-personne. Met-
tre la flèche d’attelage de la remorque chargée
sur le pèse-personne en veillant à ce qu’elle soit bien à la hauteur du crochet. Si nécessaire, ré-
duire la charge dans la remorque afin d’alléger
le poids sur le crochet. Lors du transport d’une
charge et d’un remorquage, inclure le poids de
la flèche d’attelage dans le poids total admis-
sible.
 Centrer au mieux le chargement sur les porte-
bagages. Mettre le chargement à l’arrière du
porte-bagages avant, à l’avant du porte-ba-
gages arrière et le centrer du mieux possible.
 Bien attacher le chargement aux porte-ba-
gages. Veiller à bien immobiliser le chargement.
Un chargement mal attaché pourrait être à l’ori-
gine d’un accident.
 S’assurer que le chargement n’entrave pas les
commandes et ne limite pas la visibilité.
 Conduire plus lentement que sans charge. Plus
le véhicule est chargé, plus il faut réduire la vi-
tesse. Bien que cela dépende des conditions du
terrain, il est recommandé de ne pas dépasser
la gamme basse lors du transport d’un charge-
ment ou en cas de remorquage.
 Se garantir une distance de freinage plus
grande. Un véhicule plus lourd nécessite en ef-
fet une plus grande distance d’arrêt.
CHARGE MAXIMALE
Charge maximale du VTT (poids total du
conducteur, du chargement, des accessoi-
res et de la flèche d’attelage) :240.0 kg (530 lb)
Porte-bagages avant : 40.0 kg (88 lb)
Porte-bagages arrière : 80.0 kg (176 lb)
Compartiment de rangement : 2.0 kg (4 lb)
Attache-remorque : Tirage de charge (poids total de la re-
morque et du chargement) :5880 N (600 kgf, 1322 lbf)
Poids en flèche (charge verticale au ni-
veau de l’attache-remorque) : 147 N (15 kgf, 33 lbf)
UBB560F0.book Page 8 Thursday, March 9, 2017 9:07 AM

6-9
6

Éviter de prendre les virages brusquement, à
moins de rouler très lentement.
 Éviter les collines et les terrains difficiles. Choisir
le terrain avec soin. Le supplément de poids ré-
duit la stabilité et la maniabilité du VTT.
UBB560F0.book Page 9 Thursday, March 9, 2017 9:07 AM

7-1
7
FBU21142
CONDUITE DU VTT
UBB560F0.book Page 1 Thursday, March 9, 2017 9:07 AM

7-2
7

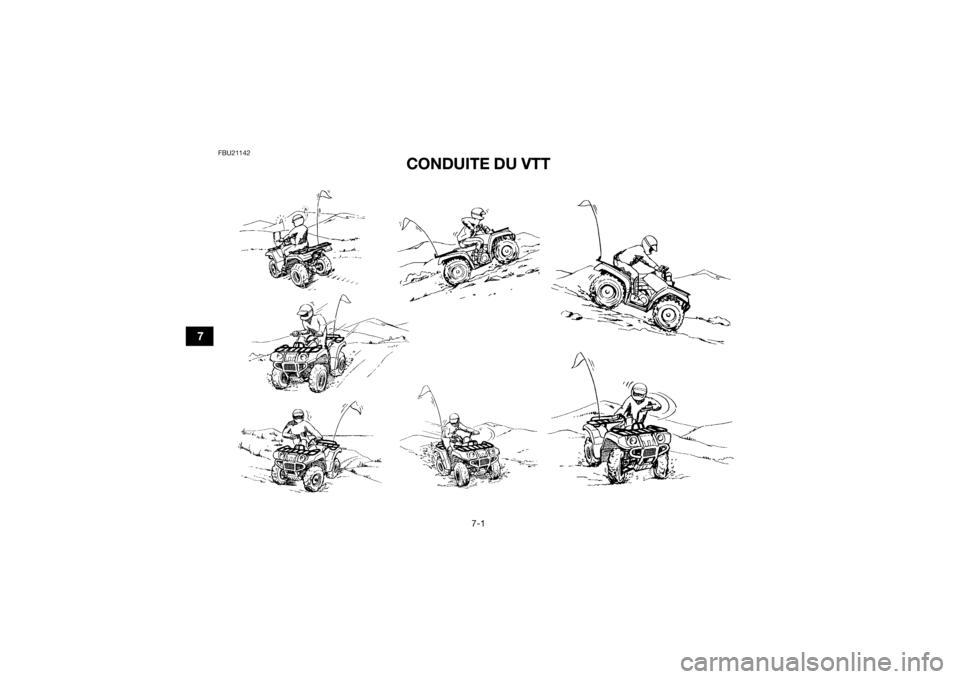

FBU37070SE FAMILIARISER AVEC LE VTT
Ce VTT est un véhicule utilitaire et de loisirs. Cette
section “Conduite du VTT” offre des instructions
générales en vue de la conduite récréative du VTT.
Les compétences et les techniques décrites dans
cette section peuvent toutefois s’appliquer à tous
les types de conduite. La conduite du VTT exige la
maîtrise de techniques spéciales qui s’acquièrent
au fur et à mesure de l’utilisation du véhicule. Veil-
ler à bien maîtriser les techniques de base avant
d’entreprendre des manœuvres plus difficiles.
La conduite de ce nouveau VTT est un loisir très
agréable qui procurera de nombreuses heures de
plaisir. Mais il est essentiel de se familiariser avec
son fonctionnement afin d’acquérir l’expérience
nécessaire permettant d’apprécier sa conduite en
toute sécurité. Avant la première utilisation du vé-
hicule, il convient de lire ce manuel dans son inté-
gralité et de s’assurer d’avoir bien compris le fonc-
tionnement des commandes. Prêter une attention
particulière aux consignes de sécurité aux pages
2-1–2-7. Il convient également de lire toutes les
étiquettes d’information ou d’avertissement appo-
sées sur le VTT.CONDUIRE AVEC ATTENTION ET DISCERNE-
MENT
L’utilisateur inexpérimenté doit suivre des
cours de pilotage.
AVERTISSEMENT
FWB01382
La conduite de ce VTT requiert un apprentis-
sage spécifique ; il ne doit pas être conduit
par quiconque ne possédant pas l’aptitude
nécessaire. Le risque d’accident est consi-
dérablement accru pour un pilote n’ayant
pas appris à conduire correctement le VTT
dans diverses situations et sur différents ty-
pes de terrain.
 Ne pas conduire à des vitesses dépassant
les limites imposées par les conditions du
terrain et son expérience, sous peine d’ac-
croître les risques de perte de contrôle et
d’accidents. Toujours conduire à une vitesse
adaptée au terrain, à la visibilité, aux condi-
tions, ainsi qu’à son expérience. Les pilotes débutants ou inexpérimentés doivent
pratiquer régulièrement les techniques décrites
dans ce manuel.
UBB560F0.book Page 2 Thursday, March 9, 2017 9:07 AM

7-3
7La conduite du VTT exige la maîtrise de techni-
ques qui s’acquièrent au fur et à mesure de
l’utilisation du véhicule.
Ne pas exploiter au maximum les capacités et la
puissance du véhicule avant de s’être entièrement
familiarisé avec ses particularités et sa maniabilité.
Veiller à bien maîtriser les techniques de base
avant d’entreprendre des manœuvres plus diffici-
les. Même un pilote expérimenté doit se familiari-
ser avec ce nouveau VTT en le conduisant lente-
ment.
La conduite de ce véhicule est déconseillée
aux moins de 16 ans.
AVERTISSEMENT
FWB01391Ne jamais permettre aux moins de 16 ans de
conduire un VTT d’une cylindrée supérieure à
90 cm³. La conduite d’un VTT par un enfant
trop jeune peut résulter en de blessures gra-
ves, voire la mort de l’enfant.
Ce véhicule est destiné uniquement au trans-
port du pilote et d’un chargement : les passa-
gers sont interdits !
La longue selle est conçue afin de permettre au pi-
lote d’adapter sa position aux conditions du ter-
rain. Elle n’est pas destinée au transport d’un pas-
sager.
AVERTISSEMENT ! Ne jamais
transporter de passager. La présence d’un
passager peut déstabiliser le véhicule et en-
traîner la perte de son contrôle. Le risque d’ac-
cident provoquant de blessures graves, voire
la mort des personnes concernées est donc
nettement accru.
[FWB01402]
UBB560F0.book Page 3 Thursday, March 9, 2017 9:07 AM
