YAMAHA KODIAK 450 2020 Manuale de Empleo (in Spanish)

10-2
10
Nivel de dióxido de carbono (CO2):Emisiones de dióxido de carbono (CO2) (2016/1628):1015.0 g/kWh (YFM450FWB, YFM450FWBD)Motor:Ciclo de combustión:4 tiempos
Sistema de refrigeración: Refrigerado por líquido
Sistema de válvulas:
SOHC
Número de cilindros: Cilindro sencillo
Cilindrada: 421 cm3
Calibre × Carrera:
84.5 × 75.0 mm (3.33 × 2.95 in)
Relación de compresión: 10.0 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter húmedoAceite de motor:Marca recomendada:
Grados de viscosidad SAE:5W-30, 10W-30, 10W-40, 15W-40, 20W-40, 20W-50 Grado del aceite de motor recomendado:
Servicio API tipo SG o superior/norma JASO MA
Cantidad: Cambio de aceite:2.30 L (2.43 US qt, 2.02 Imp.qt)
Con cambio del filtro de aceite: 2.40 L (2.54 US qt, 2.11 Imp.qt)
Caja del engranaje final:Tipo:Aceite Yamaha para engranajes del eje de transmisión
con fricción modificada

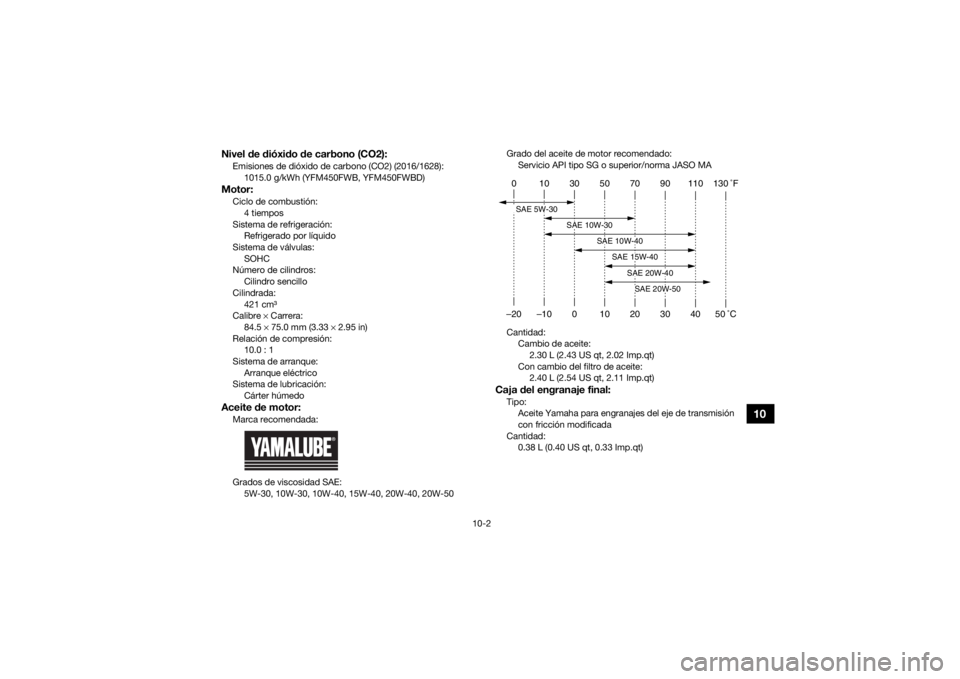

Cantidad: 0.38 L (0.40 US qt, 0.33 Imp.qt)0 10 30 50 70 90 110 130 F
–20 –10 0 10 20 30 40 50 CSAE 5W-30
SAE 10W-30
SAE 10W-40
SAE 15W-40
SAE 20W-40SAE 20W-50
UBB562S0.book Page 2 Wednesday, March 13, 2019 2:04 PM

10-3
10
Aceite del diferencial:Tipo:Aceite Yamaha para cardanes con fricción modificada
Plus (Ref.: ACC-SHAFT-PL-32) o aceite para engranajes
hipoides SAE 80 API GL-4 (B5R1/B5R2/B5R3)
Aceite Yamaha para engranajes del eje de transmisión
con fricción modificada o aceite para engranajes
hipoides SAE 80 API GL-4
(BJ5H/BB5R/BJ5D/BJ5E/BB5M)
Cantidad:
0.23 L (0.24 US qt, 0.20 Imp.qt) (B5R1/B5R2/B5R3)
0.35 L (0.37 US qt, 0.31 Imp.qt)
(BJ5H/BB5R/BJ5D/BJ5E/BB5M)Cantidad de líquido refrigerante:Radiador (incluidos todos los conductos):1.32 L (1.40 US qt, 1.16 Imp.qt)
Depósito de líquido refrigerante (hasta la marca de nivel
máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)Filtro de aire:Elemento del filtro de aire:Elemento húmedo
Grado del aceite del filtro de aire:
Aceite para filtros de aire de espumaCombustible:Combustible recomendado:Gasolina normal sin plomo (admite Gasohol (E10))
Octanaje de investigación mínimo:
91
Capacidad del depósito de combustible: 14 L (3.7 US gal, 3.1 Imp.gal) Cantidad de reserva de combustible:
4.0 L (1.06 US gal, 0.88 Imp.gal)
Cuerpo del acelerador:Marca ID:
BB51 00Bujía(s):Fabricante/modelo:NGK/DR7EA
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Transmisión:Relación de reducción primaria:1.000
Relación de reducción secundaria:
7.944 (39/24 x 24/18 x 33/9)
Transmisión final: Eje
Tipo de embrague: Húmedo, centrífugo, zapata
Tipo de transmisión:
CVT automática con marcha atrás
Relación de engranajes: Relación de transmisión:
2.550–0.750 :1
Marcha atrás: 1.706 (29/17)
Marcha corta: 2.813 (45/16)
Marcha larga:
1.652 (38/23)
UBB562S0.book Page 3 Wednesday, March 13, 2019 2:04 PM

10-4
10
Neumático delantero:Tamaño:AT25x8-12
Fabricante/modelo:
CHENG SHIN/CU905Neumático trasero:Tamaño:AT25x10-12
Fabricante/modelo:
CHENG SHIN/CU906Presión de aire del neumático (medida en
neumáticos en frío):Recomendado (Oceanía):Delantero:35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Trasero:
30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Mínimo (Oceanía): Delantero:
32.0 kPa (0.320 kgf/cm2, 4.6 psi)
Trasero: 27.0 kPa (0.270 kgf/cm2, 4.0 psi)
Sin carga ni remolque (Europa):
Recomendado: Delantero:
35.0 kPa (0.350 kgf/cm2, 5.0 psi)
Trasero: 30.0 kPa (0.300 kgf/cm2, 4.4 psi)
Mínimo: Delantero:32.0 kPa (0.320 kgf/cm2, 4.6 psi) Trasero:
27.0 kPa (0.270 kgf/cm2, 4.0 psi)
Con carga o remolque (Europa):
Recomendado: Delantero:
50.0 kPa (0.500 kgf/cm2, 7.3 psi)
Trasero: 50.0 kPa (0.500 kgf/cm2, 7.3 psi)
Mínimo: Delantero:45.0 kPa (0.450 kgf/cm2, 6.5 psi)
Trasero: 45.0 kPa (0.450 kgf/cm2, 6.5 psi)
Rueda delantera:Tamaño de la llanta:12 x 6.0ATRueda trasera:Tamaño de la llanta:
12 x 7.5ATFreno delantero:Tipo:Freno hidráulico de discoFreno trasero:Tipo:Freno mecánico multidisco húmedoLíquido de frenos:Líquido de frenos especificado:
DOT 4Suspensión delantera:Tipo:Horquilla doble
UBB562S0.book Page 4 Wednesday, March 13, 2019 2:04 PM

10-5
10
Resorte:Muelle helicoidal
Amortiguador: Amortiguador hidroneumático
Trayectoria de la rueda:
171 mm (6.8 in)Suspensión trasera:Tipo:Horquilla doble
Resorte:
Muelle helicoidal
Amortiguador: Amortiguador hidroneumático
Trayectoria de la rueda: 189 mm (7.4 in)Sistema eléctrico:Voltaje del sistema:12 V
Sistema de encendido: TCI
Sistema de carga:
Magneto CABatería:Modelo:YTX20L-BS
Voltaje, capacidad:
12 V, 18.0 AhLuces:Faro:T19L, 30.0 W/30.0 W Luz montada en el manillar:
T15H, 35.0 W/36.5 W (YFM450FWBD, YFM45KPAL)
Luz de freno/piloto trasero: 21.0 W/5.0 W
Luz de los instrumentos:
LED
Luz indicadora de punto muerto: LED
Luz indicadora de marcha atrás: LED
Luz de aviso de la temperatura del refrigerante:
LED
Luz indicadora de estacionamiento: LED
Luz indicadora de tracción a las cuatro ruedas: LED
Luz de aviso de avería en el motor:
LED
Luz indicadora de bloqueo del diferencial: LED (B5R1/B5R2/B5R3)
Luz de aviso de la EPS: LED (YFM450FWBD, YFM45KPAL)
Fusibles:Fusible principal:40.0 A
Fusible del faro: 15.0 A
Fusible del sistema de intermitencia:
10.0 A
Fusible del encendido: 10.0 A
UBB562S0.book Page 5 Wednesday, March 13, 2019 2:04 PM

10-6
10
Fusible de la toma de corriente continua auxiliar:10.0 A
Fusible del sistema de inyección de gasolina: 10.0 A
Fusible de la tracción a las cuatro ruedas:
10.0 A (B5R1/B5R2/B5R3)
3.0 A (BJ5H/BB5R/BJ5D/BJ5E/BB5M)
Fusible del motor del ventilador del radiador:
20.0 A
Fusible de la EPS: 40.0 A (YFM450FWBD, YFM45KPAL)SBU30403Declaración relativa a los niveles de ruido y vi-
braciones (Europa)
Las cifras indicadas se refieren a los niveles de
emisión y no se corresponden necesariamente
con los niveles de seguridad en el trabajo. Aunque
existe una correlación entre los niveles de emisión
y los niveles de exposición, dicha correlación no
resulta fiable para determinar si es necesario o no
adoptar medidas suplementarias. Los factores
que influyen en el nivel real de exposición laboral
son las características del lugar de trabajo, las
otras fuentes de ruido, etc., es decir, el número de
máquinas y otros procesos adyacentes, así como
el tiempo durante el cual el operario se ve expues-
to al ruido. Asimismo, el nivel de exposición admi- sible puede variar según el país. No obstante, con
esta información el usuario de la máquina puede
efectuar una evaluación más adecuada de los
riesgos.
SBU38670Declaración relativa a los niveles de emisiones
de CO2 (Europa)
La presente medición de CO2 es el resultado de
ensayos realizados durante un ciclo de ensayo fijo
en condiciones de laboratorio con un motor (de
referencia) representativo del tipo de motor (fami-
lia de motores) de que se trate y no constituye ga-
rantía alguna ni implícita ni expresa del
rendimiento de un motor concreto.
UBB562S0.book Page 6 Wednesday, March 13, 2019 2:04 PM

11-1
11
SBU26003
INFORMACIÓN PARA EL CONSUMIDOR
SBU28204Números de identificaciónAnote el número de identificación del vehículo y
los datos de la etiqueta de modelo en los espacios
previstos a continuación.
NÚMERO DE IDENTIFICACIÓN DEL VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL MODELO:SBU26032Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor. Este número de 17 dígitos se
utiliza para identificar su ATV.

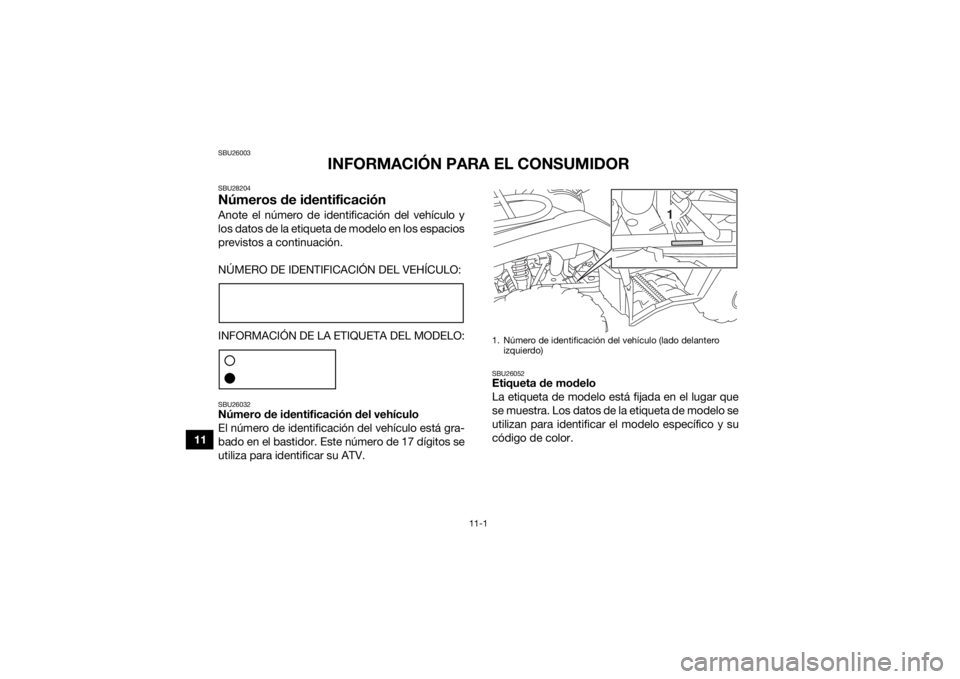

SBU26052Etiqueta de modelo
La etiqueta de modelo está fijada en el lugar que
se muestra. Los datos de la etiqueta de modelo se
utilizan para identificar el modelo específico y su

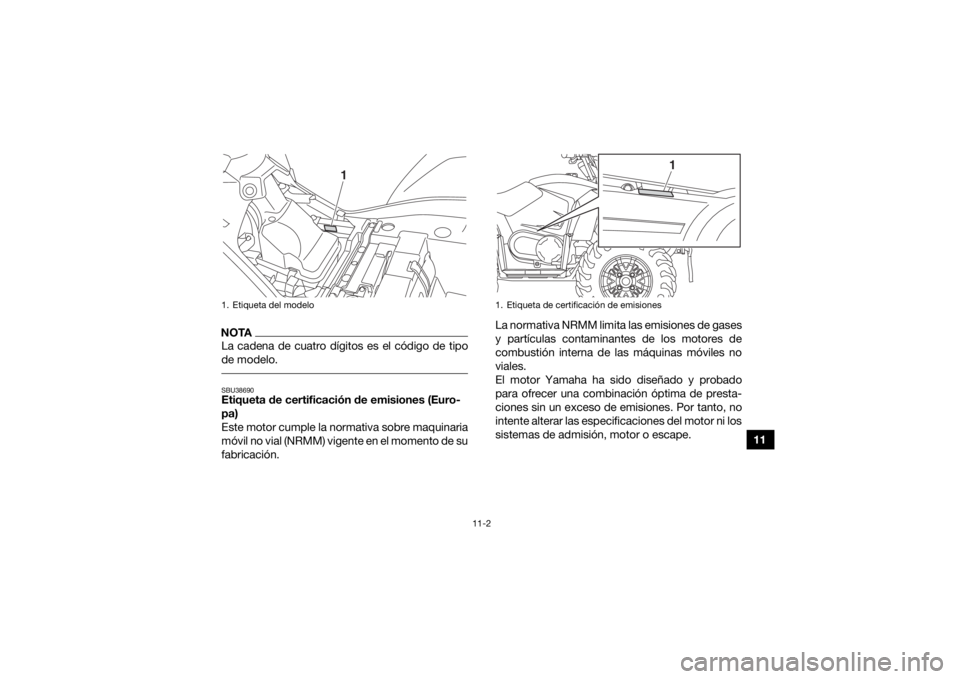

código de color.1. Número de identificación del vehículo (lado delantero izquierdo)
1
UBB562S0.book Page 1 Wednesday, March 13, 2019 2:04 PM

11-2
11
NOTALa cadena de cuatro dígitos es el código de tipo
de modelo. SBU38690Etiqueta de certificación de emisiones (Euro-
pa)
Este motor cumple la normativa sobre maquinaria
móvil no vial (NRMM) vigente en el momento de su
fabricación.La normativa NRMM limita las emisiones de gases
y partículas contaminantes de los motores de
combustión interna de las máquinas móviles no
viales.
El motor Yamaha ha sido diseñado y probado
para ofrecer una combinación óptima de presta-
ciones sin un exceso de emisiones. Por tanto, no
intente alterar las especificaciones del motor ni los
sistemas de admisión, motor o escape.1. Etiqueta del modelo
1
1. Etiqueta de certificación de emisiones
1
UBB562S0.book Page 2 Wednesday, March 13, 2019 2:04 PM

11-3
11
ATENCIÓNSCB03790La manipulación del motor o del sistema de
control de emisiones anulará la homologación
de la Unión Europea con respecto a este mo-
tor. UBB562S0.book Page 3 Wednesday, March 13, 2019 2:04 PM

12-1
12
INDEX
AAccesorios, toma de corriente continua ...................... 4-25
Accesorios y carga ........................................................ 6-6
Aceite del diferencial ..................................................... 5-4
Aceite del diferencial, cambio ...................................... 8-31
Aceite del engranaje final ......................................5-4, 8-28
Aceite de motor ............................................................. 5-4
Aceite de motor y cartucho del filtro de aceite ............ 8-22
Almacenamiento ............................................................ 9-2
Arranque del motor ........................................................ 6-1
Asiento ......................................................................... 4-20BBatería .......................................................................... 8-60
Bloqueo del diferencial, indicador (modelos equipados) ................................................................... 4-4
Bombilla de la luz de freno/piloto trasero, cambio ...... 8-70
Bombilla del faro, cambio ............................................ 8-66
Bujes del estabilizador, comprobación ....................... 8-58
Bujía, comprobación .................................................... 8-20CCables, comprobación y engrase ................................ 8-55
Cabrestante (para Europa) ........................................... 4-24
Cojinetes de los cubos de las ruedas, comprobación ........................................................... 8-57
Compartimento portaobjetos ...................................... 4-21
Conducción del ATV ...................................................... 7-1
Conjuntos de amortiguadores delantero y trasero, ajuste ......................................................................... 4-22 Cuadro de mantenimiento, sistema de control de
emisiones .................................................................... 8-4
Cuadro de mantenimiento y engrase ............................ 8-6
Cuadros de identificación de averías .......................... 8-74
EEje de dirección, engrase ............................................ 8-59
Enganche del remolque (modelos equipados) ............ 4-24
Especificaciones .......................................................... 10-1
Estacionamiento ............................................................ 6-5
Estacionamiento en una pendiente ............................... 6-5
Etiqueta de certificación de emisiones (Europa) ......... 11-2
Etiqueta de modelo ..................................................... 11-1FFijaciones del bastidor ................................................... 5-9
Filtro de aire, limpieza .................................................. 8-37
Frenos .......................................................................... 8-45
Frenos, delantero y trasero ............................................ 5-4
Freno trasero, ajuste de la maneta y el pedal ............. 8-49
Fusibles, cambio .......................................................... 8-64GGasolina ................................................................ 4-18, 5-4
Guardapolvos de ejes .................................................. 8-54HHolgura de la válvula ................................................... 8-45IIdentificación de averías .............................................. 8-73
Información relativa a la seguridad ................................ 2-1
Instrumentos, luces e interruptores ............................... 5-9
Interruptor de arranque ................................................ 4-10
UBB562S0.book Page 1 Wednesday, March 13, 2019 2:04 PM

12-2
12
Interruptor de cancelación (modelos con bloqueo del diferencial) ............................................................ 4-10
Interruptor de la bocina ................................................ 4-10
Interruptor de las luces ................................................ 4-10
Interruptor del cabrestante .......................................... 4-10
Interruptor de paro del motor ........................................ 4-9
Interruptores de la luz de freno .................................... 8-55
Interruptores del manillar ............................................... 4-8
Interruptor principal ........................................................ 4-1JJuego de la maneta de aceleración, ajuste ................. 8-44
Juego de la maneta de freno delantero, comprobación ............................................................ 8-48
Junta universal del cardán, engrase ............................ 8-58LLimitador de velocidad ................................................ 4-14
Limpieza ......................................................................... 9-1
Líquido de freno, cambio ............................................. 8-48
Líquido refrigerante .............................................. 5-4, 8-33
Localización de las etiquetas ......................................... 1-1
Localización de las piezas ............................................. 3-1
Luces indicadoras y luces de aviso ............................... 4-1
Luz de aviso de avería del motor ................................... 4-3
Luz de aviso de la temperatura del líquido refrigerante ................................................................... 4-2
Luz de aviso del EPS (modelos equipados) ................... 4-3
Luz del faro, ajuste ....................................................... 8-69
Luz indicadora de estacionamiento ............................... 4-2
Luz indicadora de marcha atrás .................................... 4-2
Luz indicadora de punto muerto .................................... 4-2
Luz indicadora de tracción a las cuatro ruedas ............. 4-4
MManeta de aceleración ................................................... 5-5
Maneta del acelerador ................................................. 4-14
Maneta del freno, delantero ......................................... 4-15
Manetas de freno, comprobación y engrase ............... 8-56
Manguera de comprobación del conducto de enfriamiento de la correa trapezoidal ........................ 8-42
Manual del propietario y juego de herramientas ........... 8-2NNeumáticos .................................................................... 5-5
Nivel de líquido de frenos, comprobación ................... 8-46
Número de identificación del vehículo ......................... 11-1
Números de identificación ........................................... 11-1PPalanca de selección de marcha ................................. 4-17
Palanca de selección de marcha y conducción hacia atrás ............................................................................. 6-2
Paneles, desmontaje y montaje ................................... 8-12
Parachispas, limpieza .................................................. 8-41
Pastillas de freno y placas de fricción, comprobación ............................................................ 8-45
Pedal de freno, comprobación y engrase .................... 8-57
Pedal del freno y maneta del freno trasero .................. 4-16
Pivotes de articulación traseros, engrase .................... 8-59
Portaequipajes, delantero ............................................ 4-21
Portaequipajes, trasero ................................................ 4-22
Precableado del cabrestante (para Oceanía) ............... 4-26RRodaje del motor ........................................................... 6-5
Rueda, desmontaje ...................................................... 8-71
Rueda, montaje ............................................................ 8-71
UBB562S0.book Page 2 Wednesday, March 13, 2019 2:04 PM
