YAMAHA KODIAK 450 2020 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2020, Model line: KODIAK 450, Model: YAMAHA KODIAK 450 2020Pages: 192, tamaño PDF: 7.72 MB
Page 11 of 192
1-1
1
SBU29681
LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFICACIÓN
SBU37162Lea y entienda todas las etiquetas del ATV. Estas etiquetas contienen información importante sobre el fun-
cionamiento adecuado y seguro del vehículo.
No elimine ninguna de las etiquetas colocadas en el ATV. Si una etiqueta resulta difícil de leer o se des-
prende, puede solicitar una etiqueta de repuesto a su concesionario Yamaha.UBB562S0.book Page 1 Wednesday, March 13, 2019 2:04 PM

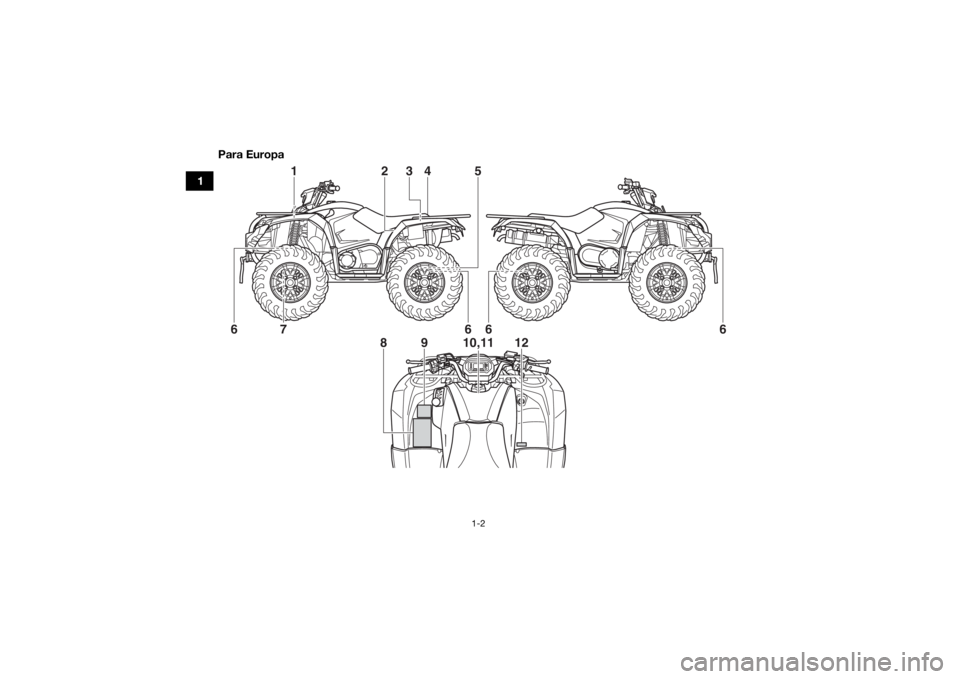

Page 12 of 192
1-2
1Para Europa
1
4
2
3
8
9
10,11
12
56
6
6
7
6
UBB562S0.book Page 2 Wednesday, March 13, 2019 2:04 PM

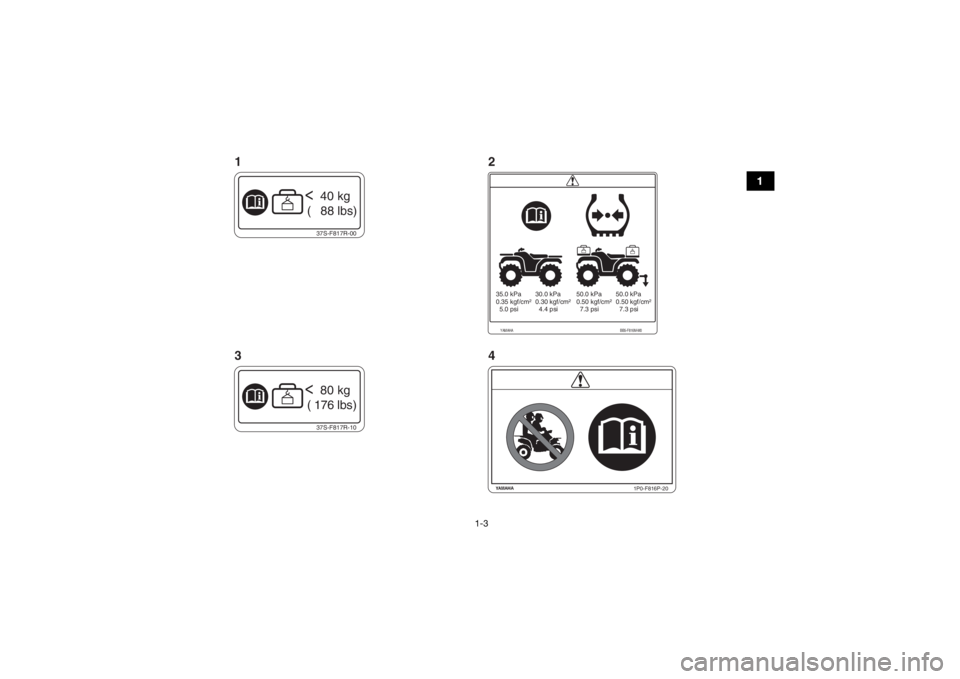

Page 13 of 192
1-3
1
37S-F817R-00< 40 kg
( 88 lbs)37S-F817R-10< 80 kg
( 176 lbs)
1P0-F816P-20
YAMAHA BB5-F816M-M035.0 kPa
0.35 kgf/cm²
5.0 psi30.0 kPa
0.30 kgf/cm²
4.4 psi 50.0 kPa
0.50 kgf/cm²
7.3 psi50.0 kPa
0.50 kgf/cm²
7.3 psi
12
34
UBB562S0.book Page 3 Wednesday, March 13, 2019 2:04 PM

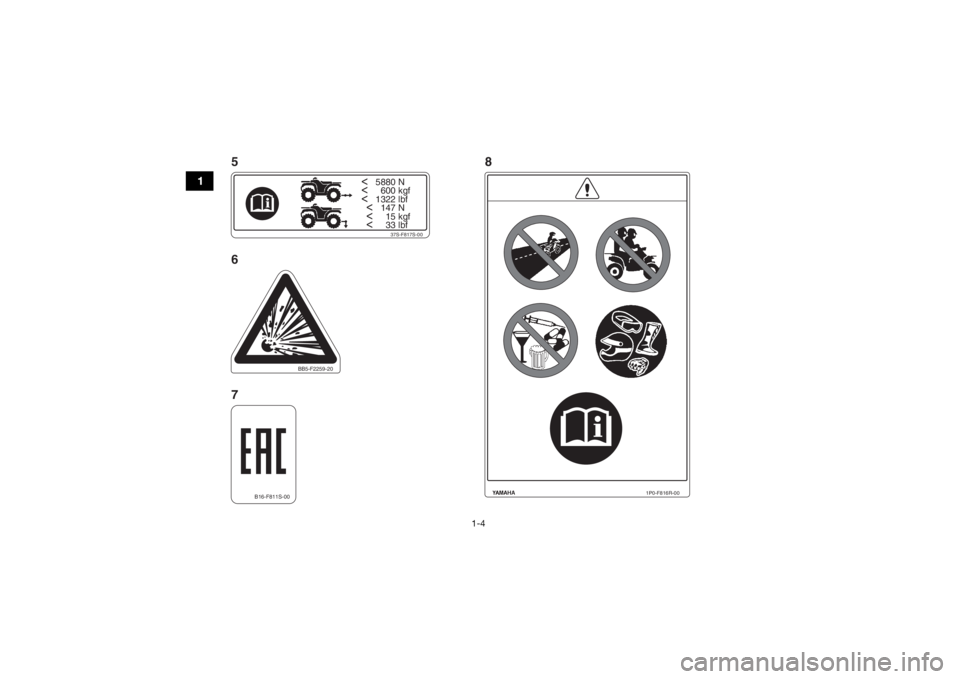

Page 14 of 192
1-4
1
< 5880 N< 600 kgf< 1322 lbf
< 147 N
< 15 kgf
< 33 lbf
37S-F817S-00
1P0-F816R-00
BB5-F2259-20
B16-F811S-00
8
5
6
7
UBB562S0.book Page 4 Wednesday, March 13, 2019 2:04 PM

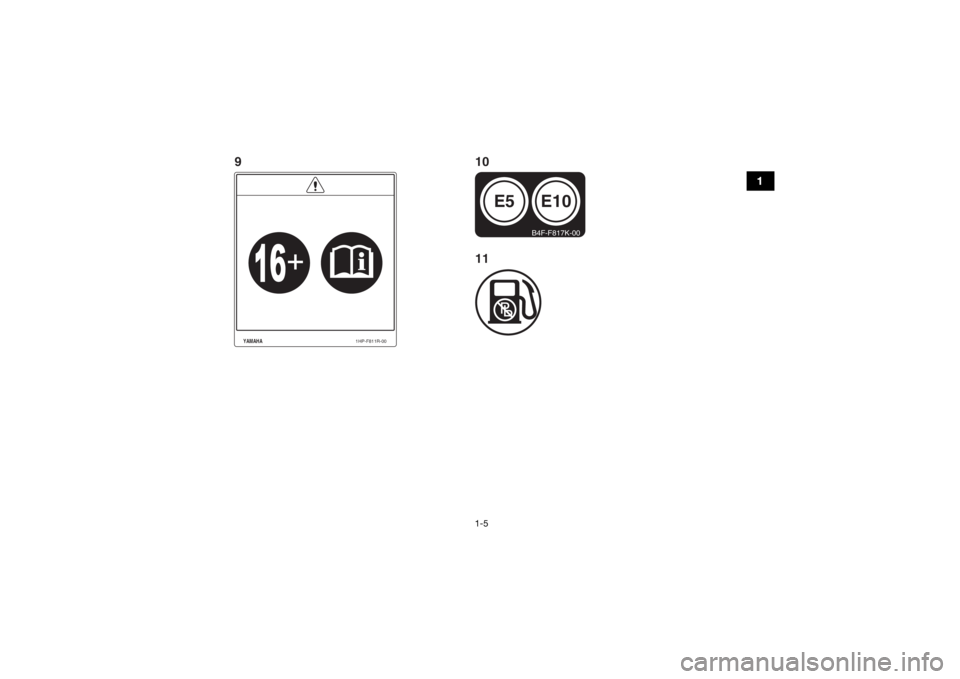

Page 15 of 192
1-5
1
YAMAHA
1HP-F811R-00
E10
E5
B4F-F817K-00
910
11
UBB562S0.book Page 5 Wednesday, March 13, 2019 2:04 PM

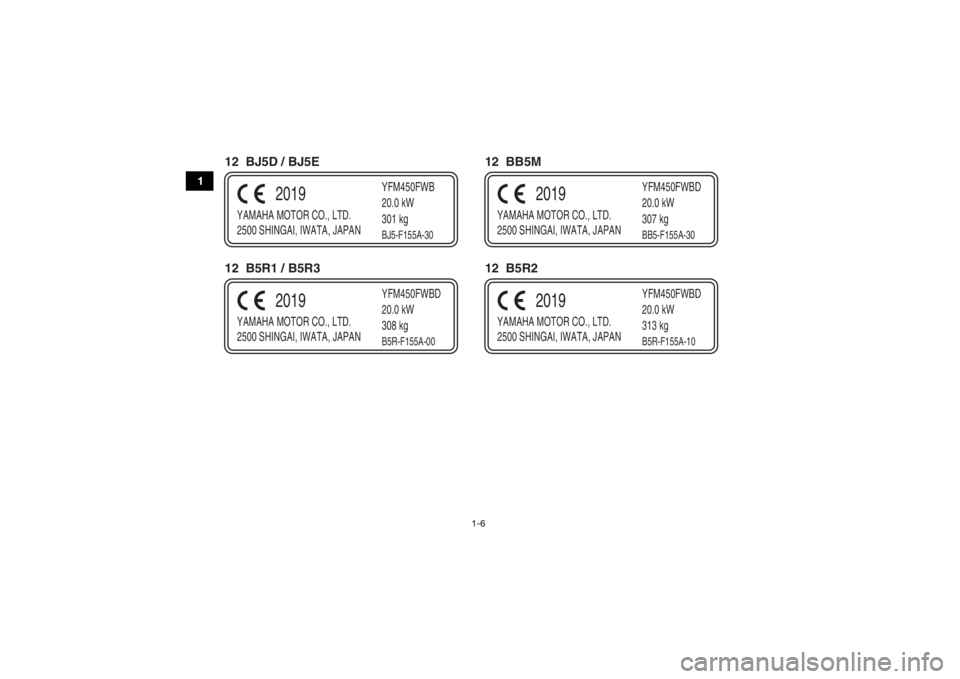

Page 16 of 192
1-6
1
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM450FWB
20.0 kW
301 kg
2019
BJ5-F155A-30
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM450FWBD
20.0 kW
308 kg
2019
B5R-F155A-00
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
YFM450FWBD
20.0 kW
307 kg
2019
BB5-F155A-30
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPANYFM450FWBD
20.0 kW
313 kg
2019
B5R-F155A-10
12 BJ5D / BJ5E
12 B5R1 / B5R3 12 BB5M
12 B5R2UBB562S0.book Page 6 Wednesday, March 13, 2019 2:04 PM

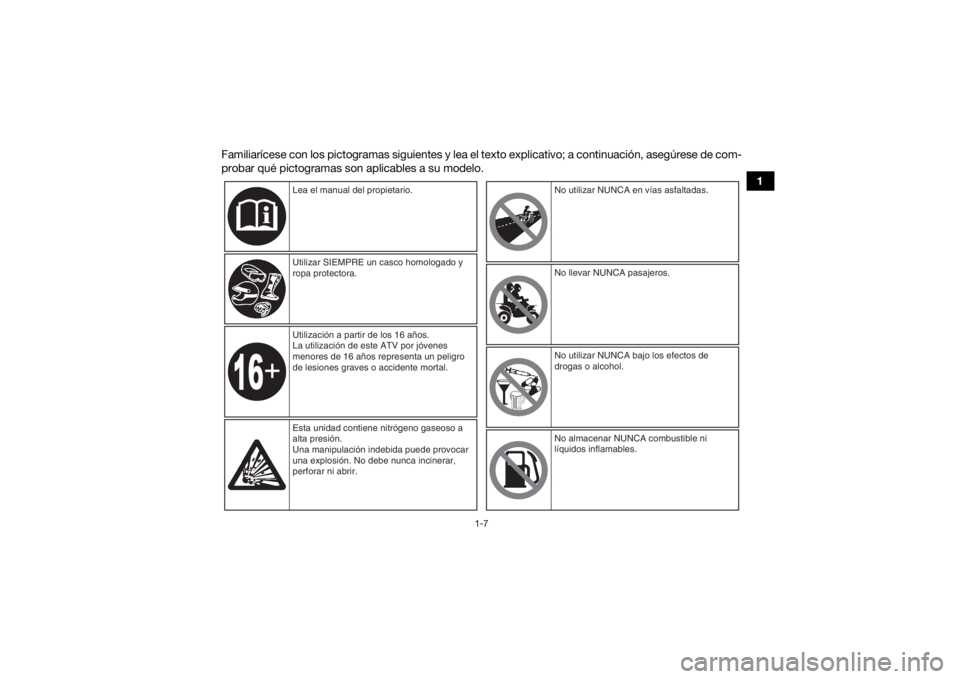

Page 17 of 192
1-7
1
Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, asegúrese de com-
probar qué pictogramas son aplicables a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
Utilización a partir de los 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal. No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA com
bustible ni
líquidos inflamables.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
UBB562S0.book Page 7 Wednesday, March 13, 2019 2:04 PM

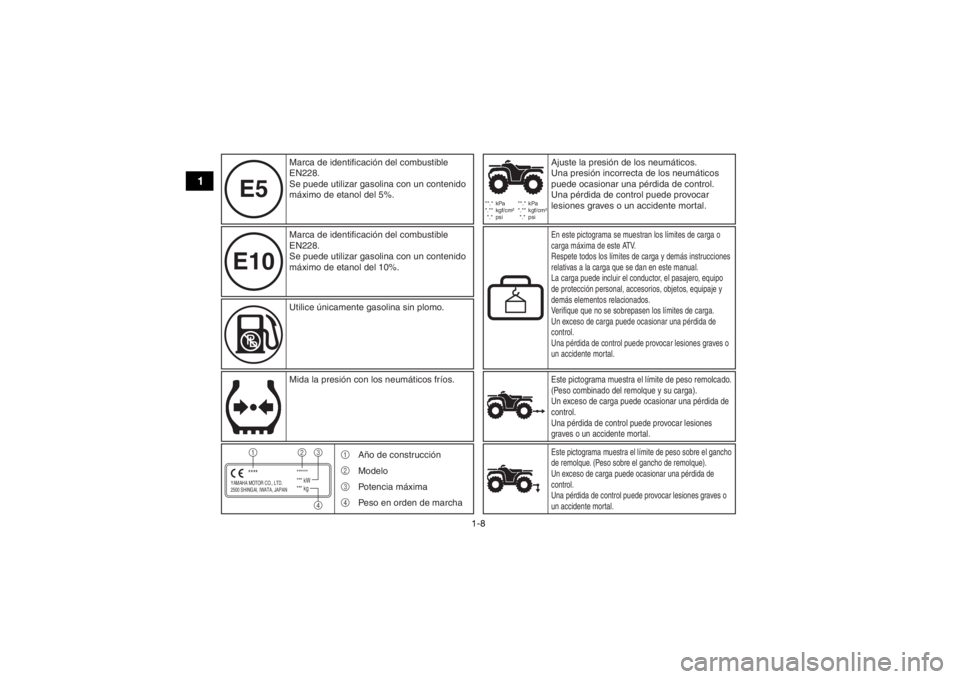

Page 18 of 192
1-8
1
E10E5
**.* kPa
*.** kgf/cm²
*.* psi **.* kPa
*.** kgf/cm²
*.* psi
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
******
*** kW
*** kg
****1
2
34
Este pictograma m
uestra el límite de peso remolcado.
(Peso combinado del remolque y su carga).
Un exceso de carga puede ocasionar una pérdida de
control.
Una pérdida de control p uede provocar lesiones
gra ves o un accidente mortal.
Marca de identificación del comb ustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 10%. Marca de identificación del comb ustible
EN228.
Se puede utilizar gasolina con un contenido
máximo de etanol del 5%.
Utilice únicamente gasolina sin plomo.
Mida la presión con los ne umáticos fríos. Ajuste la presión de los ne
umáticos.
Una presión incorrecta de los ne umáticos
puede ocasionar una pérdida de control.
Una pérdida de control p uede provocar
lesiones gra ves o un accidente mortal.
En este pictograma se m uestran los límites de carga o
carga máxima de este AT V.
Respete todos los límites de carga y demás instr ucciones
relativ as a la carga que se dan en este man ual.
La carga puede incluir el conductor, el pasajero, equipo
de protección personal, accesorios, objetos, e quipaje y
demás elementos relacionados.
V erifique que no se sobrepasen los límites de carga.
Un exceso de carga p uede ocasionar una pérdida de
control.
Una pérdida de control p uede provocar lesiones gra ves o
un accidente mortal.Este pictograma m uestra el límite de peso sobre el gancho
de remolque. (Peso sobre el gancho de remolque).
Un exceso de carga p uede ocasionar una pérdida de
control.
Una pérdida de control p uede provocar lesiones gra ves o
un accidente mortal.
1
2
3
4 Año de constr
ucción
Modelo
Potencia máxima
Peso en orden de marcha
UBB562S0.book Page 8 Wednesday, March 13, 2019 2:04 PM

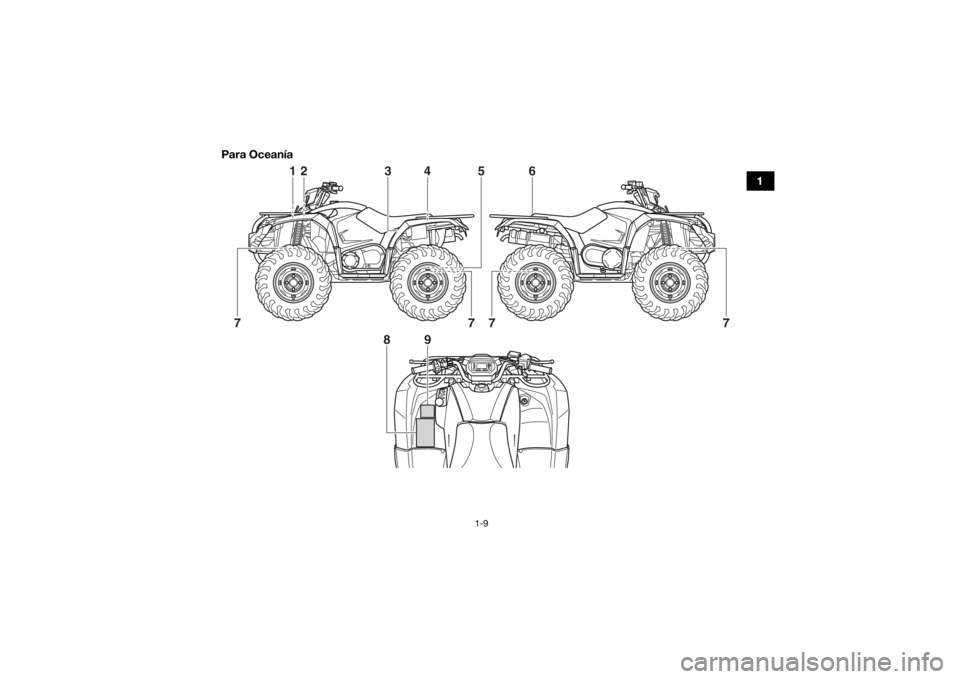

Page 19 of 192
1-9
1
Para Oceanía
12
4
3
6
8
9
57
7
7
7
UBB562S0.book Page 9 Wednesday, March 13, 2019 2:04 PM
Page 20 of 192

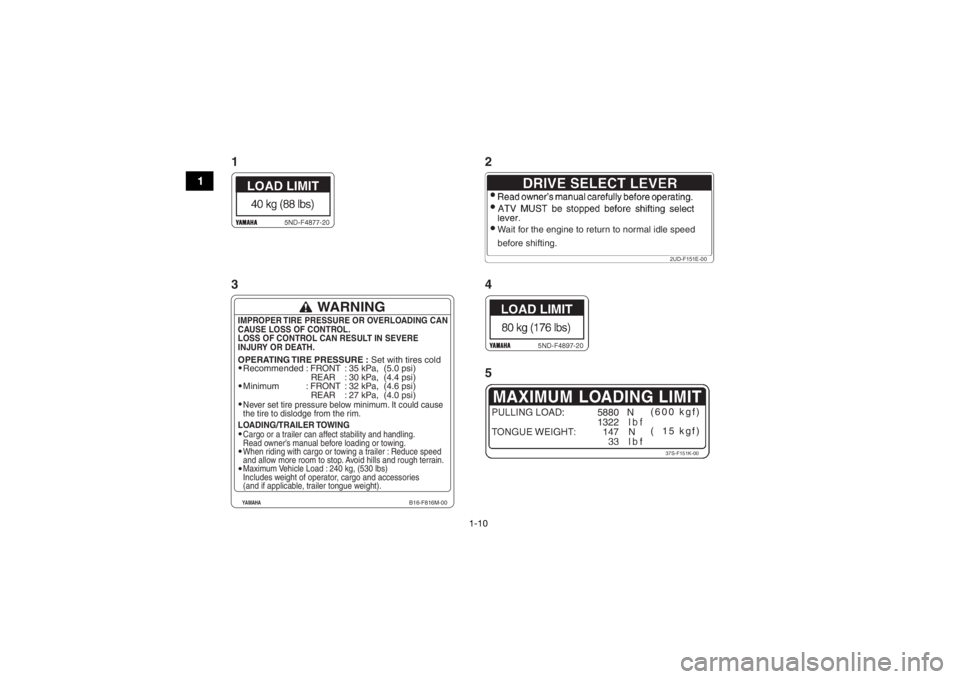

1-10
1
Wait for the engine to return to normal idle speed
before shifting.
2UD-F151E-00
Recommended
Minimum : FRONT
REAR
: FRONT
REAR: 35 kPa, (5.0 psi)
: 30 kPa, (4.4 psi)
: 32 kPa, (4.6 psi)
: 27 kPa, (4.0 psi)Never set tire pressure below minimum. It could cause
the tire to dislodge from the rim.Cargo or a trailer can affect stability and handling.
Read owner’s manual before loading or towing.
When riding with cargo or towing a trailer : Reduce speed
and allow more room to stop. Avoid hills and rough terrain.
Maximum Vehicle Load : 240 kg, (530 lbs)
Includes weight of operator, cargo and accessories
(and if applicab
le, trailer tongue weight).
WARNING
B16-F816M-00
YAMAHAIMPROPER TIRE PRESSURE OR OVERLOADING CAN
CAUSE LOSS OF CONTROL.
LOSS OF CONTROL CAN RESULT IN SEVERE
INJURY OR DEATH.OPERATING TIRE PRESSURE : Set with tires coldLOADING/TRAILER TOWING
5880 N
1322(600 kgf)
( 15 kgf)
37S-F151K-00
12
34
5
UBB562S0.book Page 10 Wednesday, March 13, 2019 2:04 PM
