NOTASi no dispone de las herramientas o la experiencia
necesarias para realizar un trabajo determinado,
confíelo a un concesionario Yamaha. UBEY60S0.book Page 3 Friday, July 24, 2020 9:48 AM

9-4
9
SBU36872Cuadro de mantenimiento periódico: Sistema de control de emisionesNOTAEn los ATV que no estén provistos de cuentakilómetros o cuentahoras, en lugar de ello siga los interva-
los de mantenimiento mensual.
 En los ATV provistos de cuentakilómetros o cuentahoras, siga los intervalos de mantenimiento mensual
si no se han cumplido el kilometraje o las horas de funcionamiento del motor indicados.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 *Línea de gasolina • Compruebe si hay grietas o daños en los tubos
de la gasolina y sustitúyalos si es necesario. √√√
2Bujía • Compruebe el funcionamiento, límpiela, ajústela
o sustitúyala si es necesario. √√√√√
3 *Vá l vu l a s • Compruebe la holgura de las válvulas y ajústelas
si es necesario. √ √√√
4 *Sistema del respira-
dero del cárter • Compruebe el tubo del respiradero para ver si
hay grietas u otros daños y sustituya las piezas si
es necesario. √√√
UBEY60S0.book Page 4 Friday, July 24, 2020 9:48 AM

9-5
9
5*Sistema de escape • Compruebe si hay fugas y sustituya las juntas si
es necesario.
• Compruebe si hay elementos que no estén apre- tados y apriete todas las bridas con tornillo y las
juntas si es necesario. √√√
6 Parachispas •Limpiar. √√√
7 *Sistema de induc-
ción de aire • Comprobar si la válvula de corte de aire, la válvu-
la de láminas y el tubo están dañados.
• Comprobar el estado, limpiar o cambiar si es ne- cesario. √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL
CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBEY60S0.book Page 5 Friday, July 24, 2020 9:48 AM

9-6
9
SBU36893Cuadro de mantenimiento periódico: Mantenimiento general y engraseNOTAEn los ATV que no estén provistos de cuentakilómetros o cuentahoras, en lugar de ello siga los interva-
los de mantenimiento mensual.
 En los ATV provistos de cuentakilómetros o cuentahoras, siga los intervalos de mantenimiento mensual
si no se han cumplido el kilometraje o las horas de funcionamiento del motor indicados.
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requie-
ren herramientas y datos especiales, así como cualificación técnica. N.º ELEMENTO COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
1 Filtro de aire • Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
2 Filtro de aire secun-
dario • Límpielo y sustitúyalo si es necesario. Cada 20–40 horas (con más frecuencia
en condiciones en las que haya polvo o humedad)
UBEY60S0.book Page 6 Friday, July 24, 2020 9:48 AM

9-7
9
3*Freno delantero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el nivel de líquido y el ATV por si hu- biera fugas. Solucione estos problemas si es ne-
cesario. √√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgas-
te
4 *Freno trasero • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe el juego libre del pedal y la maneta de freno y realice ajustes si es necesario. √√√√√
• Compruebe el desgaste de los discos de fricción del freno y, si es necesario, cámbielos. √ √√√
5 *Tu b o s d e f r e n o • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√
• Cambiar. Cada 4 años
6 *Líquido de frenos • Cambiar. Cada 2 años
7 *Ruedas • Compruebe si hay descentramiento o daños y
sustitúyalas si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320
UBEY60S0.book Page 7 Friday, July 24, 2020 9:48 AM

9-8
9
8*Neumáticos • Compruebe la profundidad del dibujo del neumá-
tico así como si hay daños y sustitúyalos si es ne-
cesario.
• Compruebe la presión del aire y el equilibrio y realice correcciones si es necesario. √ √√√
9 *Cojinetes de los cu-
bos de las ruedas • Compruebe si hay daños o elementos que no es-
tén apretados y sustitúyalos si es necesario. √ √√√
10 *Correa trapezoidal • Compruebe si hay desgaste, grietas u otros da-
ños y sustitúyala si es necesario. √ √√√
11 *Junta universal del
cardán • Lubrique con grasa a base de jabón de litio.
√√√
12 *Fijaciones del basti-
dor • Compruebe que todas las tuercas, pernos y torni-
llos estén correctamente apretados. √√√√√
13 *Conjuntos amorti-
guadores • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Compruebe si hay fugas de aceite y sustituya las piezas si es necesario. √√√
14 *Bujes del estabiliza-
dor • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
15 *Pivotes de articula-
ción traseros
• Lubrique con grasa a base de jabón de litio.
√√√
16 *Eje de la dirección • Lubrique con grasa a base de jabón de litio. √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBEY60S0.book Page 8 Friday, July 24, 2020 9:48 AM

9-9
9
17*Dirección • Compruebe el funcionamiento y repare o sustitu-
ya las piezas en caso de daños.
• Compruebe la convergencia y realice ajustes si es necesario. √√√√√
18 *Soportes de motor • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√
19 *Guardapolvos de
ejes • Compruebe si hay grietas u otros daños y sustitu-
ya las piezas si es necesario. √√√√√
20 Aceite de motor •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √ √√√
21 Cartucho del filtro
de aceite del motor
•Cambiar.
√√√
22 *Tamiz de aceite del
motor •Limpiar.
√√√
23 Aceite del diferen-
cial •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √√
24 Aceite del engrana-
je final •Cambiar.
• C ompruebe el ATV para ver si hay fug as de aceite
y realice correcciones si es necesario. √ √√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBEY60S0.book Page 9 Friday, July 24, 2020 9:48 AM

9-10
9
25Sistema de refrige-
ración • Compruebe el nivel de líquido refrigerante y el
ATV por si hubiera fugas. Solucione estos proble-
mas si es necesario. √√√√√
• Cambie el refrigerante. Cada 2 años
26 *Piezas móviles y ca-
bles • Lubricar.
√√√√
27 *Maneta de acelera-
ción • Comprobar funcionamiento.
• Compruebe el juego libre de la maneta de acele-
ración y ajústelo si es necesario.
• Engrase el cable y la caja de la maneta. √√√√√
28 *Interruptores de fre-
no delantero y tra-
sero • Compruebe el funcionamiento y realice correc-
ciones si es necesario. √√√√√
29 *Luces e interrupto-
res • Compruebe el funcionamiento y realice correc-
ciones si es necesario.
• Ajuste las luces del faro. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPE-
RACIÓN DE MANTENIMIEN- TO INICIAL CADA
Lo que
ocurra pri- mero mes136612
km (mi) 240
(150) 1300
(800) 2500
(1600) 2500
(1600) 5000
(3200)
horas 20 80 160 160 320UBEY60S0.book Page 10 Friday, July 24, 2020 9:48 AM

9-11
9
SBU28392NOTAAlgunas operaciones de mantenimiento deben realizarse con más frecuencia si se utiliza el vehículo en
lugares con mucha humedad, polvo, arena o barro, o si se conduce a pleno gas.
 Mantenimiento del freno hidráulico
• Compruebe regularmente el nivel de líquido de freno y corríjalo según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de las pinzas, así como el
líquido de frenos.
• Cambie los tubos de freno cada cuatro años y siempre que estén agrietados o dañados. UBEY60S0.book Page 11 Friday, July 24, 2020 9:48 AM

9-12
9

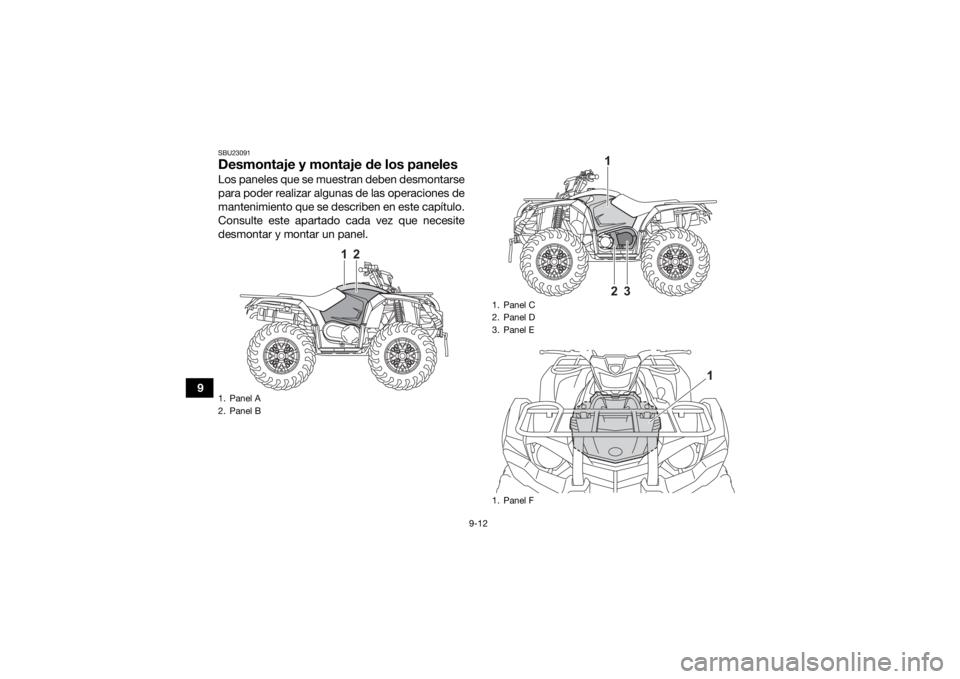

SBU23091Desmontaje y montaje de los panelesLos paneles que se muestran deben desmontarse
para poder realizar algunas de las operaciones de
mantenimiento que se describen en este capítulo.
Consulte este apartado cada vez que necesite
desmontar y montar un panel.1. Panel A
2. Panel B
2
1
1. Panel C
2. Panel a
3. Panel b
1. Panel c
1
3
2
1
