YAMAHA KODIAK 450 2021 Manuale de Empleo (in Spanish)

9-33
9
5. Añada la cantidad especificada de aceite del
diferencial del tipo recomendado.
ATENCIÓN: Evite que penetren materiales
extraños en el diferencial.
[SCB00412]
NOTA Tenga cuidado de no sobrepasar la cantidad de
aceite del diferencial especificada. Si sobrepa-
sa esta cantidad, el aceite saldrá por el tubo
respiradero durante la conducción y después
de ella.
 La capacidad de la caja del diferencial es mayor
que la cantidad de aceite recomendada; así
pues, el nivel de aceite no se puede comprobar
con precisión desde el orificio de llenado de
aceite. 6. Compruebe si la junta del perno de llenado
de aceite está dañada y cámbiela según sea
necesario.
7. Coloque el perno de llenado de aceite con la junta y apriételo con el par especificado. 8. Compruebe si la caja del diferencial pierde
aceite. Si pierde aceite averigüe la causa.
SBU23473Líquido refrigeranteEl nivel de líquido refrigerante debe comprobarse
regularmente. Además, debe cambiar el líquido
refrigerante según los intervalos que se especifi-
can en el cuadro de mantenimiento periódico.NOTASi no dispone de líquido refrigerante original
Yamaha, utilice un anticongelante al etileno glicol con inhibidores de corrosión para motores de alu-
minio y mézclelo con agua destilada en una pro-
porción de 1:1.
Par de apriete: Perno de llenado de aceite del diferencial:23 N

9-34
9
ATENCIÓNSCB02190Mezcle anticongelante únicamente con agua
destilada. No obstante, si no dispone de agua
destilada puede utilizar agua tratada. No utilice
agua dura o agua salada, ya que resultan per-
judiciales para el motor. SBU2712APara comprobar el nivel de líquido refrigerante1. Aparque el ATV en una superficie nivelada.NOTAEl nivel de líquido refrigerante debe verificarse con
el motor en frío, ya que varía con la temperatura
del motor. 2. Compruebe el nivel de líquido refrigerante en el depósito.NOTAEl líquido refrigerante debe situarse entre las mar-
cas de nivel máximo y mínimo.
3. Si el líquido refrigerante se encuentra en lamarca de nivel mínimo o por debajo de ella,
desmonte el panel C para acceder al depósi-
to de líquido refrigerante. (Véase la página
9-12).
4. Quite el tapón del depósito de líquido refrige- rante. ¡ADVERTENCIA! Extraiga solo el ta-
pón del depósito de líquido refrigerante.
No quite nunca el tapón del radiador cuan-
do el motor esté caliente.
[SWB02672]

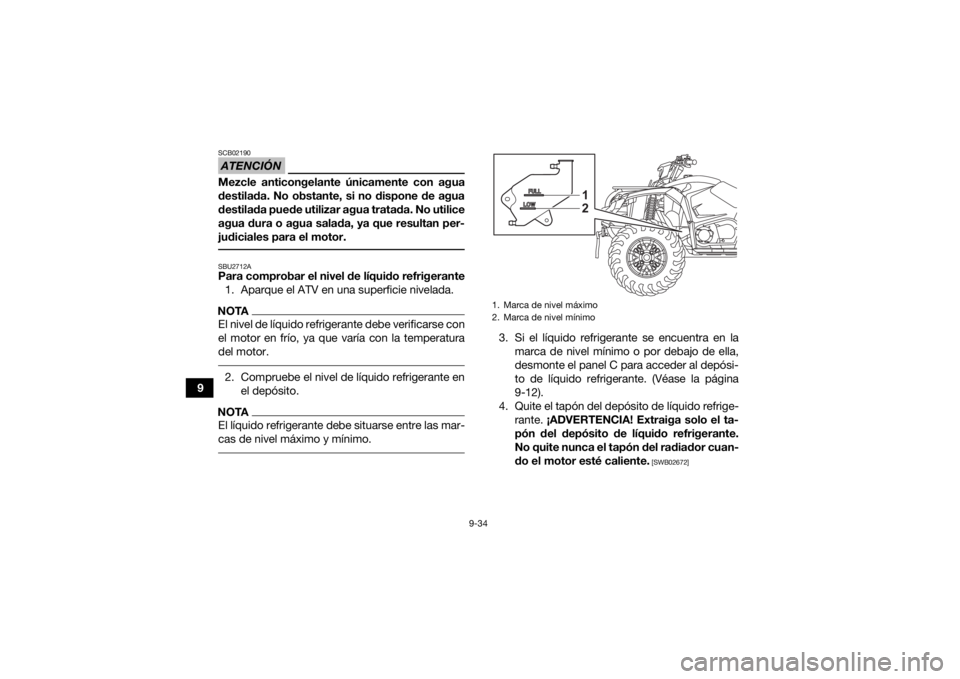

1. Marca de nivel máximo
2. Marca de nivel mínimo
1
2
UBEY60S0.book Page 34 Friday, July 24, 2020 9:48 AM

9-35
9
5. Añada líquido refrigerante hasta la marca de
nivel máximo, coloque la tapa del depósito y,
a continuación, monte el panel. ATENCIÓN:
Si no dispone de líquido refrigerante, utili-
ce en su lugar agua destilada o agua blan-
da del grifo. No utilice agua dura o agua
salada, ya que resultan perjudiciales para
el motor. Si ha utilizado agua en lugar de lí-
quido refrigerante, sustitúyala por líquido
refrigerante lo antes posible; de lo contra-
rio el sistema de refrigeración no estará
protegido contra las heladas y la corro-
sión. Si ha añadido agua al líquido refrige-
rante, haga comprobar lo antes posible en un concesionario Yamaha el contenido de
anticongelante en el líquido refrigerante;
de lo contrario disminuirá la eficacia del lí-
quido refrigerante.
[SCB01012]
SBU37131
Para cambiar el líquido refrigerante
ADVERTENCIA
SWB01891Espere a que se enfríen el motor y el radiador
antes de extraer la tapa del radiador. Podría
quemarse con el líquido y el vapor calientes,
que salen a presión. Ponga siempre un paño
grueso encima de la tapa cuando la abra. Deje
que se escape la presión remanente antes de
extraer por completo la tapa. 1. Aparque el ATV en una superficie nivelada.
2. Desmonte el portaequipajes delantero y el panel F. (Véase la página 9-12).
3. Quite el tapón del radiador.
1. Tapón del depósito de líquido refrigerante
1
UBEY60S0.book Page 35 Friday, July 24, 2020 9:48 AM

9-36
94. Desmonte los paneles D y E. (Véase la página
9-12).
5. Sitúe un recipiente debajo del motor y extrai- ga el perno de drenaje del líquido refrigerante
con la junta. (Utilice un cuenco u objeto simi-
lar, tal como se muestra, para evitar que se
derrame líquido refrigerante en la estribera). 6. Quite el tapón del depósito de líquido refrige-
rante.
7. Desconecte el tubo flexible del depósito de refrigerante y vacíe el refrigerante del depósi-
to.

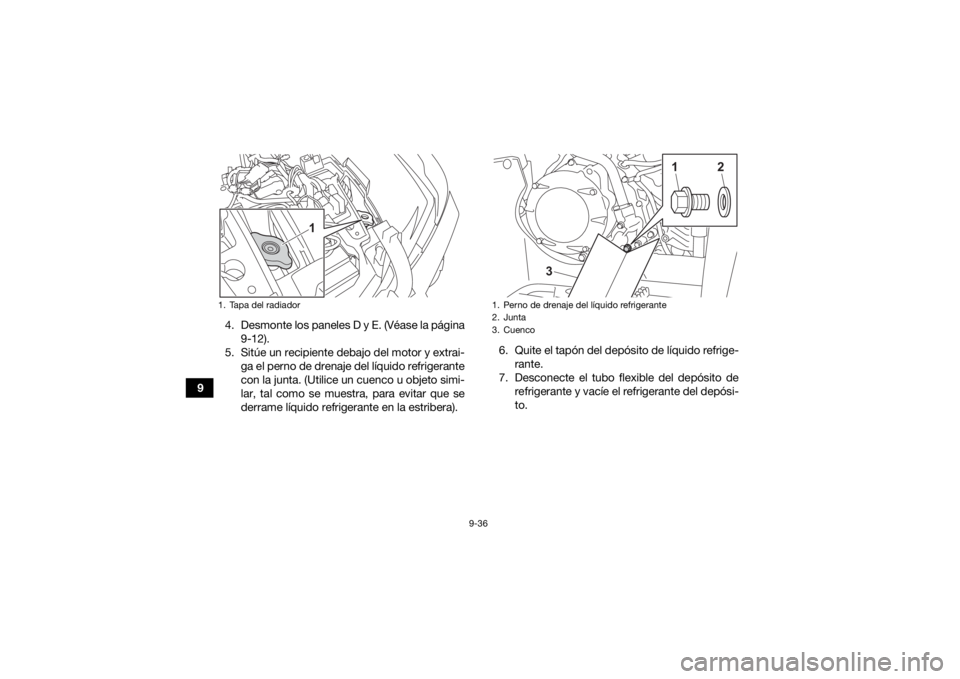

1. Tapa del radiador
1
1. Perno de drenaje del l

9-37
9
8. Después de vaciarlo, enjuague bien el siste-
ma de refrigeración con agua del grifo limpia.
9. Coloque el perno de drenaje del refrigerante con la junta nueva y apriételo con el par espe-
cificado.
10. Conecte el tubo flexible del depósito de refri- gerante. 11. Vierta líquido refrigerante del tipo recomen-
dado en el depósito hasta la marca de nivel
máximo y seguidamente coloque el tapón.
12. Vierta el líquido refrigerante recomendado en el radiador hasta que esté lleno y seguida-
mente coloque el tapón del radiador.
13. Arranque el motor, déjelo al ralentí durante al- gunos minutos y luego párelo.
NOTACon el motor al ralentí, compruebe si hay fugas en
el sistema de refrigeración. 14. Cuando el motor esté frío, extraiga el tapóndel radiador para comprobar el nivel de líqui-
do refrigerante en el radiador. Si el nivel es
bajo, añada líquido refrigerante hasta que lle-
gue a la parte superior del radiador; seguida-
mente coloque el tapón del radiador.
15. Monte los paneles y el portaequipajes delan- tero.SBU37113Limpieza del filtro de aireEl filtro de aire principal y el filtro de aire secunda-
rio deben limpiarse cada 20–40 horas de funcio-
namiento del motor. Cuando realice el
1. Tubo flexible del depósito de líquido refrigerantePar de apriete:Perno de drenaje del líquido refrigerante:10 N·m (1.0 kgf·m, 7.4 lb·ft)1
UBEY60S0.book Page 37 Friday, July 24, 2020 9:48 AM

9-38
9mantenimiento de los filtros de aire, compruebe si
hay obstrucciones en la toma de entrada de la
caja del filtro. Verifique que la junta de goma entre
la caja del filtro de aire y el cuerpo del acelerador
y del colector sea estanca. Apriete bien todos los
racores para prevenir la posibilidad de que entre
aire no filtrado al motor.
NOTA
Cambie los filtros de aire si están dañados.
 El mantenimiento del filtro de aire debe ser más
frecuente si utiliza el vehículo en lugares húme-
dos o polvorientos.
 En la parte inferior de la caja del filtro de aire hay
un tubo de vaciado. Si se ha acumulado polvo
o agua en dicho tubo, vacíelo y limpie la caja del
filtro de aire y el filtro.
1. Aparque el ATV en una superficie nivelada.
2. Desmonte el asiento. (Véase la página 5-20).
3. Retire la cubierta de la caja del filtro de aire

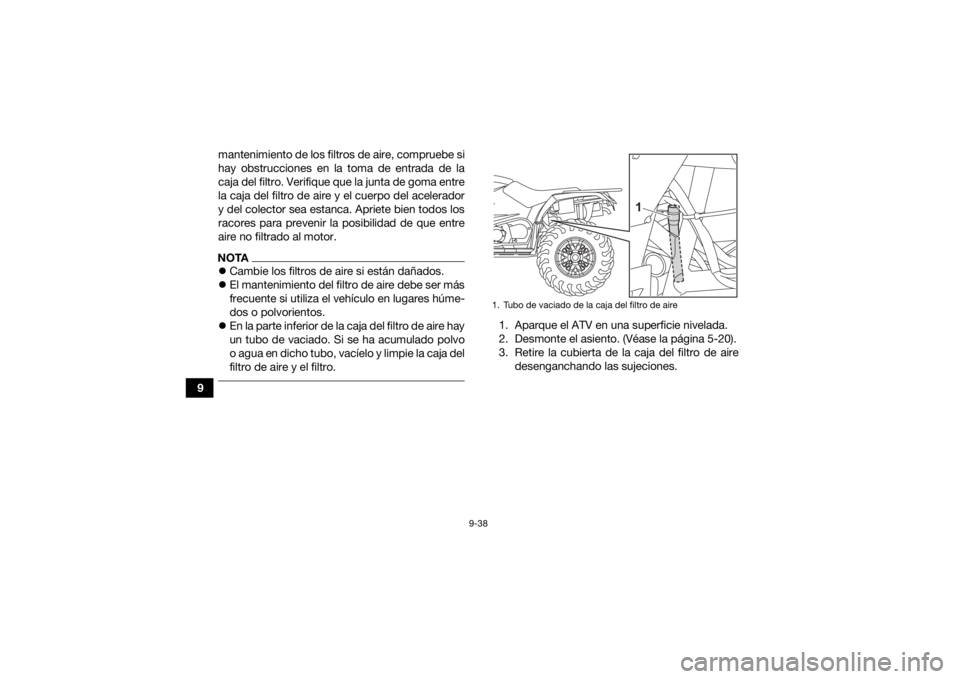

desenganchando las sujeciones.1. Tubo de vaciado de la caja del filtro de aire
1
UBEY60S0.book Page 38 Friday, July 24, 2020 9:48 AM

9-39
9
4. Extraiga el conjunto de filtro de aire principal
y el filtro de aire secundario.

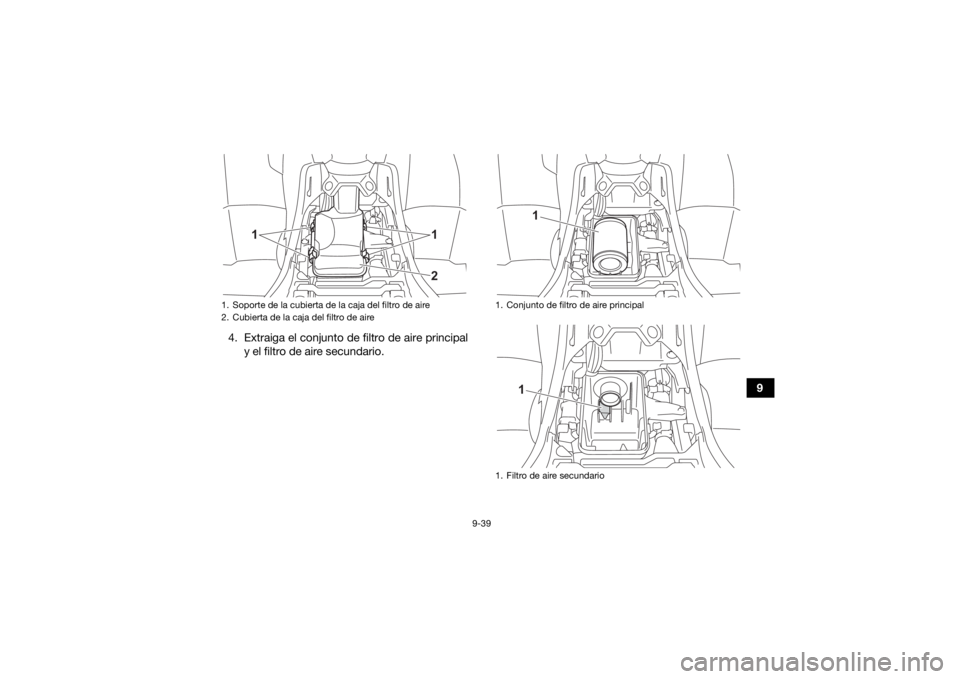

1. Soporte de la cubierta de la caja del filtro de aire
2. Cubierta de la caja del filtro de aire
1
12
1. Conjunto de filtro de aire principal
1. Filtro de aire secundario
1
1
UBEY60S0.book Page 39 Friday, July 24, 2020 9:48 AM

9-40
95. Retire la placa de fijación del conjunto de filtro
de aire principal y, a continuación, extraiga el
filtro de aire (material esponjoso) del bastidor.
6. Lave los filtros de aire suavemente pero a fondo con limpiador de filtros de aire
YAMALUBE o con un disolvente específico
para limpieza de filtros de aire.
¡ADVERTENCIA! Utilice siempre disolven-
te para la limpieza de piezas. No utilice
nunca disolventes con una temperatura de
inflamabilidad baja o gasolina, pues el mo-
tor podría incendiarse o explotar.
[SWB01943]
7. Exprima el exceso de humedad y déjelo se-car. ATENCIÓN: Al oprimir el material es-
ponjoso, no lo retuerza.
[SCB00442]
8. Compruebe si los filtros de aire (material es- ponjoso) están dañados y cámbielos según
sea necesario.
9. Aplique aceite para filtros de aire de espuma YAMALUBE (o equivalente) a los filtros de ai-
re.NOTAEl material esponjoso debe estar húmedo, pero
sin gotear. 10. Coloque el filtro de aire secundario.
1. Bastidor
2. Filtro de aire (material esponjoso)
3. Placa de fijación
1
2
3
UBEY60S0.book Page 40 Friday, July 24, 2020 9:48 AM

9-41
9
11. Sitúe el filtro de aire principal en su bastidor,
luego la placa de fijación y, a continuación,
monte el conjunto del filtro de aire principal.
12. Coloque la cubierta de la caja del filtro de aire enganchando las sujeciones a la cubierta.
ATENCIÓN: Verifique que el filtro de aire
esté correctamente asentado en la caja.
No utilice nunca el motor sin el filtro de ai-
re. Si lo hace, la penetración de aire no fil-
trado al motor acelera su desgaste y
puede provocar averías. Asimismo, el sis-
tema de inyección de gasolina se verá
afectado, provocando una reducción de
las prestaciones del motor y un posible re-
calentamiento.
[SCB00763]
13. Monte el asiento.SBU28905Limpieza del parachispas Asegúrese de que el tubo de escape y el silencia-
dor estén fríos antes de limpiar el parachispas.
ADVERTENCIA
SWB02342Deje siempre que el sistema de escape se en-
fríe antes de tocar ninguno de sus componen-
tes.
No arranque el motor con el parachispas des-
montado. Las chispas o las partículas del es-
cape pueden provocar lesiones, quemaduras o

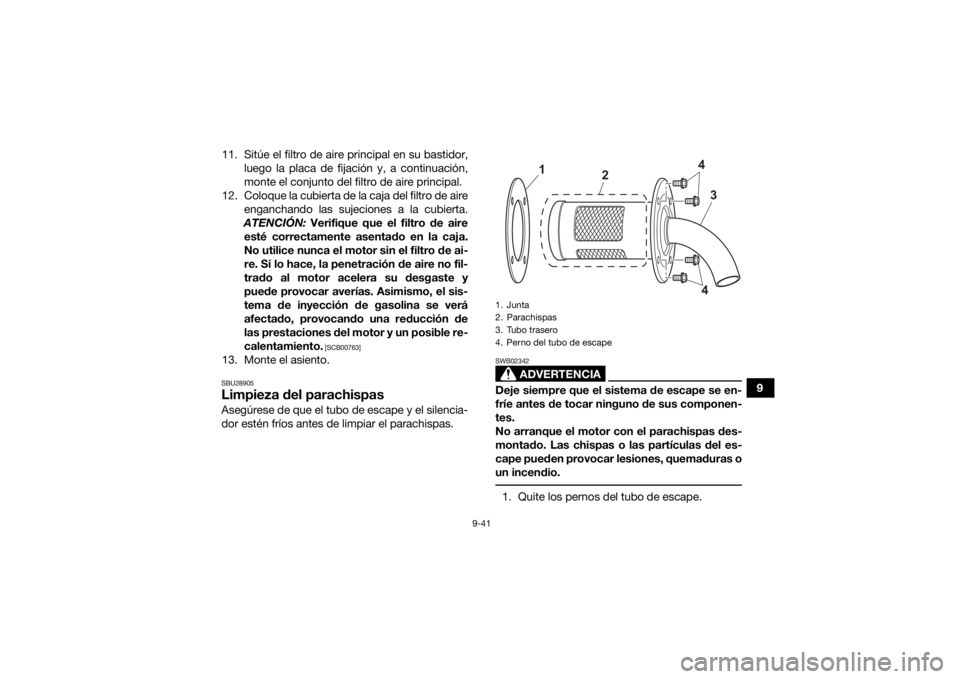

un incendio. 1. Quite los pernos del tubo de escape.1. Junta
2. Parachispas
3. Tubo trasero
4. Perno del tubo de escape
3
2
4
1
4
UBEY60S0.book Page 41 Friday, July 24, 2020 9:48 AM

9-42
92. Desmonte el tubo de escape extrayéndolo
del silenciador y luego retire la junta.
3. Golpee ligeramente el tubo de escape y, a continuación, use un cepillo de alambre para
retirar cualquier acumulación de carbón tanto
en la parte del parachispas del tubo de esca-
pe como en el interior del alojamiento del
tubo de escape.
4. Comprobar si la junta está dañada. Cambiar si es necesario.
5. Coloque la junta en el tubo de escape y, a continuación, introduzca el tubo de escape
en el silenciador y alinee los orificios de los
pernos.
6. Coloque los pernos y apriételos con el par es- pecificado.
SBU23921Manguera de comprobación del con-
ducto de enfriamiento de la correa tra-
pezoidalSi se acumula polvo o agua en esta manguera de
comprobación del conducto de enfriamiento de la
correa trapezoidal, extraiga la manguera y límpie-
la.
Par de apriete: Perno del tubo de escape:10 N·m (1.0 kgf·m, 7.4 lb·ft)1. Manguera de comprobación del conducto de enfriamiento de la correa trapezoidal (lado delantero
izquierdo del ATV)
1
