6-2
6
N.B.Ce véhicule est muni d’un coupe-circuit d’allu-
mage. Le moteur peut être mis en marche dans
les conditions suivantes :
Le sélecteur de marche est au point mort ou à
la position de stationnement.
 Un rapport est engagé et le levier de frein arrière
ou la pédale de frein sont actionnés. Il est tou-
tefois préférable de sélectionner le point mort
ou la position de stationnement avant de mettre
le moteur en marche. 3. Actionner le levier de frein arrière ou la pédale
de frein.
4. Fermer complètement le levier des gaz et mettre le moteur en marche en appuyant sur
le bouton du démarreur.N.B.Si le moteur ne se met pas en marche, relâcher le
bouton du démarreur, puis appuyer à nouveau sur
celui-ci. Attendre quelques secondes entre cha-
que tentative. Chaque essai de mise en marche
du moteur doit être aussi court que possible afin de préserver l’énergie de la batterie. Ne pas ac-
tionner le démarreur pendant plus de 10 secondes
d’affilée.
ATTENTIONFCB00164En vue de prolonger la durée de service du mo-
teur, ne jamais accélérer à l’excès tant que le
moteur est froid ! FBU36230Fonctionnement du sélecteur de mar-
che et conduite en marche arrièreATTENTIONFCB03330Ne pas changer de rapport sans attendre l’im-
mobilisation complète et le retour du moteur à
un régime de ralenti normal. Le moteur ou la
transmission risquent d’être endommagés. Passage des rapports : Passage du point mort
à la gamme haute et de la gamme haute à la
gamme basse
1. Arrêter le VTT.
UB1661F0.book Page 2 Thursday, May 12, 2016 1:16 PM

6-3
62. Actionner la pédale de frein, puis sélectionner
le rapport en déplaçant le sélecteur de mar-
che le long de son guide.
N.B.S’assurer de placer correctement le sélecteur de
marche à la position souhaitée. 3. Relâcher la pédale de frein, puis accélérerprogressivement. Passage des rapports : Passage du point mort
à la marche arrière et de la marche arrière à la
position de stationnement
AVERTISSEMENT
FWB00721Une manœuvre en marche arrière incorrecte
augmente le risque de heurter un obstacle,
voire une personne, avec toutes les consé-
quences qui pourraient s’ensuivre. Avant d’en-
gager la marche arrière, s’assurer qu’il n’y a
personne ni aucun obstacle derrière le véhi-
cule. Démarrer lentement une fois que la voie
est libre. 1. Arrêter le VTT.
2. Actionner la pédale de frein.
3. Passer du point mort à la marche arrière ou
de la marche arrière à la position de station-
nement et vice versa en déplaçant le sélec-
teur de marche le long de son guide.
1. Sélecteur de marche
2. L (gamme basse)
3. H (gamme haute)
4. N (point mort)
5. R (marche arrière)
6. P (stationnement)
1
23456
LHNRP
UB1661F0.book Page 3 Thursday, May 12, 2016 1:16 PM

6-4
6
N.B.Lorsque la marche arrière est engagée, le té-
moin de marche arrière s’allume. Si le témoin ne
s’allume pas, faire contrôler le circuit électrique
par un concessionnaire Yamaha.
 En raison du mécanisme de synchronisation du
moteur, le témoin ne s’allume cependant pas
toujours tant que le véhicule est à l’arrêt.
4. S’assurer que la voie est libre derrière soi,
puis relâcher la pédale de frein.
5. Accélérer progressivement tout en conti- nuant à regarder vers l’arrière pendant la ma-
nœuvre.FBU20683Rodage du moteurN.B.Si le VTT est équipé d’un compteur kilométrique
ou d’un compteur horaire, suivre les fréquences
indiquées en km (mi) ou en heures.
 Si le VTT n’est équipé ni d’un compteur kilomé-
trique ni d’un compteur horaire, suivre les fré-
quences indiquées en heures. Les premiers 320 km (200 mi) ou les 20 premières
heures de conduite constituent la période la plus
importante de la vie du moteur. C’est pourquoi il
est indispensable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le soumettre
à un effort excessif pendant les premiers 320 km
(200 mi) ou 20 premières heures. Les pièces mo-
biles du moteur doivent s’user et se roder mutuel-
lement pour obtenir les jeux de marche corrects.
1. Sélecteur de marche
2. L (gamme basse)
3. H (gamme haute)
4. N (point mort)
5. R (marche arrière)
6. P (stationnement)
1
23456
LHNRP
UB1661F0.book Page 4 Thursday, May 12, 2016 1:16 PM

6-5
6Pendant cette période, éviter de conduire à pleins
gaz de façon prolongée et éviter tout excès sus-
ceptible de provoquer la surchauffe du moteur.
0–160 km (0–100 mi) ou 0–10 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 1/2. Faire varier régulièrement la vi-
tesse du VTT. Ne pas rouler continuellement à la
même ouverture des gaz.
160–320 km (100–200 mi) ou 10–20 heures
Éviter l’utilisation prolongée à une ouverture des
gaz de plus de 3/4. Changer librement de régime,
mais ne jamais accélérer à fond.
320 km (200 mi) ou 20 heures et au-delà
Le rodage est terminé et le VTT peut être conduit
normalement.
ATTENTIONFCB00221Si un problème de moteur quelconque surve-
nait durant la période de rodage, faire immé-
diatement vérifier le VTT par un concession-
naire Yamaha.
FBU27322StationnementAprès s’être garé, couper le moteur, puis sélec-
tionner la position de stationnement.FBU29901Stationnement en pente
AVERTISSEMENT
FWB00861Éviter de stationner dans les côtes ou à
d’autres endroits inclinés. Si le VTT est garé
sur une côte ou à tout endroit incliné, il pourrait
reculer inopinément, augmentant ainsi les ris-
ques d’accident. S’il n’est pas possible d’éviter
de stationner sur une pente, orienter le VTT
perpendiculairement à l’inclinaison, puis cou-
per le moteur, sélectionner la position de sta-
tionnement et bloquer les roues avant et ar-
rière avec des pierres ou d’autres objets.
Ne jamais garer le VTT sur des côtes trop
abruptes pour être gravies facilement à pied. 1. Actionner les freins pour arrêter le VTT.
2. Couper le moteur.
3. La pédale de frein étant actionnée, placer le
sélecteur de marche à la position de station-
nement.
UB1661F0.book Page 5 Thursday, May 12, 2016 1:16 PM

6-6
6
FBU20911Accessoires et chargementFBU20922Accessoires Yamaha d’origine
Le choix d’accessoires pour son VTT est une dé-
cision importante. Des accessoires Yamaha d’ori-
gine, disponibles uniquement chez les conces-
sionnaires Yamaha, ont été conçus, testés et
approuvés par Yamaha pour l’utilisation sur ce
VTT. De nombreuses entreprises n’ayant aucun
lien avec Yamaha produisent des pièces et acces-
soires, ou mettent à disposition des modifications
pour les véhicules Yamaha. Yamaha n’est pas en
mesure de tester les produits disponibles sur le
marché secondaire. Yamaha ne peut dès lors niapprouver ni recommander l’utilisation d’acces-
soires vendus par des tiers ou les modifications
autres que celles recommandées spécialement
par Yamaha, même si ces pièces sont vendues ou
montées par un concessionnaire Yamaha.
Pièces de rechange, accessoires et modifica-
tions issus du marché secondaire
Bien que des produits du marché secondaire
puissent sembler être de concept et de qualité
identiques aux accessoires Yamaha, il faut être
conscient que certains de ces accessoires ou cer-
taines de ces modifications ne sont pas appro-
priés en raison du danger potentiel qu’ils repré-
sentent pour soi-même et pour autrui. La mise en
place de produits issus du marché secondaire ou
l’exécution d’une autre modification du VTT ve-
nant altérer le concept ou les caractéristiques du
véhicule peut soumettre les occupants du véhi-
cule ou des tiers à des risques accrus de bles-
sures ou de mort. Le propriétaire est responsable
des dommages découlant d’une modification du
véhicule.
Respecter les conseils suivants lors du montage
d’accessoires ou de la conduite d’un VTT équipé
d’accessoires.UB1661F0.book Page 6 Thursday, May 12, 2016 1:16 PM

6-7
6
Les accessoires doivent être montés ferme-
ment et avec soin. Un accessoire qui risque de
bouger ou de se détacher pendant la conduite
peut réduire la maniabilité du VTT.
 Ne pas monter d’accessoire risquant de gêner
la manœuvre du véhicule. Ne pas attacher, par
exemple, d’objet lourd ou encombrant la direc-
tion au guidon, d’accessoire limitant la liberté
de mouvement sur la selle ou d’accessoire limi-
tant la visibilité.
 Être particulièrement vigilant lors de la conduite
d’un VTT équipé d’accessoires. La tenue de
route et la maniabilité risquent d’être différen-
tes.
FBU21042Charge
AVERTISSEMENT
FWB00821Ne jamais dépasser la charge maximale re-
commandée. La surcharge de ce VTT ou le
transport ou remorquage incorrect d’un char-
gement risque de modifier la maniabilité du vé-
hicule, ce qui pourrait provoquer un accident.
Le chargement doit être correctement distri-
bué sur le véhicule et bien attaché. Réduire la vitesse lors de la conduite avec un chargement
ou lors du remorquage. Prévoir une plus
grande distance de freinage.
Un chargement ou une remorque peut modifier la
stabilité et la maniabilité d’un VTT.
Faire preuve de bon sens et de discernement lors
du transport d’une charge ou lors d’un remor-
quage. Ne jamais perdre de vue les points
suivants :

Ne jamais dépasser la charge indiquée. Un VTT
surchargé peut être instable.
UB1661F0.book Page 7 Thursday, May 12, 2016 1:16 PM

6-8
6
 Ne pas dépasser le poids maximum autorisé
pour la flèche d’attelage. Établir le poids de la
flèche d’attelage avec un pèse-personne. Met-
tre la flèche d’attelage de la remorque chargée
sur le pèse-personne en veillant à ce qu’elle soit
bien à la hauteur du crochet. Si nécessaire, ré-
duire la charge dans la remorque afin d’alléger le poids sur le crochet. Lors du transport d’une
charge et d’un remorquage, inclure le poids de
la flèche d’attelage dans le poids total admis-
sible.
 Centrer au mieux le chargement sur les porte-
bagages. Mettre le chargement à l’arrière du
porte-bagages avant, à l’avant du porte-ba-
gages arrière et le centrer du mieux possible.
 Bien attacher le chargement aux porte-ba-
gages. Veiller à bien immobiliser le chargement.
Un chargement mal attaché pourrait être à l’ori-
gine d’un accident.
 S’assurer que le chargement n’entrave pas les
commandes et ne limite pas la visibilité.
 Conduire plus lentement que sans charge. Plus
le véhicule est chargé, plus il faut réduire la vi-
tesse. Bien que cela dépende des conditions du
terrain, il est recommandé de ne pas dépasser
la gamme basse lors du transport d’un charge-
ment ou en cas de remorquage.
 Se garantir une distance de freinage plus
grande. Un véhicule plus lourd nécessite en ef-
fet une plus grande distance d’arrêt.
 Éviter de prendre les virages brusquement, à
moins de rouler très lentement.
CHARGE MAXIMALE
Charge maximale du VTT (poids total du
conducteur, du chargement, des accessoi-
res et de la flèche d’attelage) :240.0 kg (530 lb)
Porte-bagages avant : 50.0 kg (110 lb)
Porte-bagages arrière : 90.0 kg (198 lb)
Compartiment de rangement : 4.0 kg (9 lb)
Attache-remorque : Tirage de charge (poids total de la
remorque et du chargement) : 5880 N (600 kgf, 1322 lbf)
Poids en flèche (charge verticale au
niveau de l’attache-remorque) : 147 N (15 kgf, 33 lbf)
UB1661F0.book Page 8 Thursday, May 12, 2016 1:16 PM

6-9
6
Éviter les collines et les terrains difficiles. Choisir
le terrain avec soin. Le supplément de poids ré-
duit la stabilité et la maniabilité du VTT.
UB1661F0.book Page 9 Thursday, May 12, 2016 1:16 PM

7-1
7
FBU21142

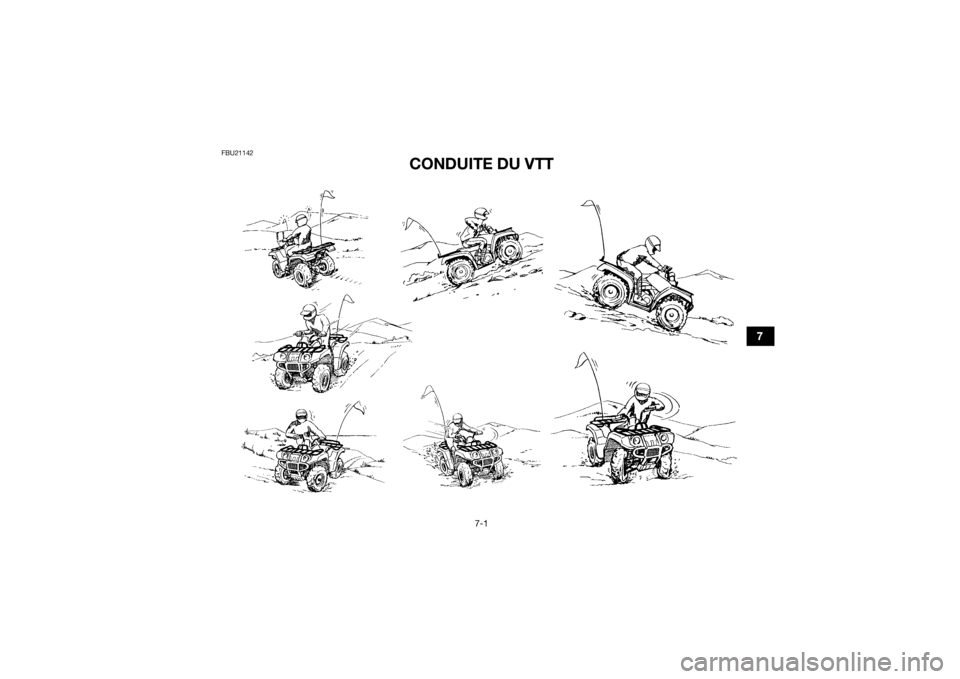

CONDUITE DU VTT
UB1661F0.book Page 1 Thursday, May 12, 2016 1:16 PM

7-2
7
FBU34290SE FAMILIARISER AVEC LE VTT
Le VTT est avant tout un véhicule utilitaire, mais il
peut également servir de véhicule de loisirs. Cette
section “Conduite du VTT” offre des instructions
générales en vue de la conduite récréative du VTT.
Les compétences et les techniques décrites dans
cette section peuvent toutefois s’appliquer à tous
les types de conduite. La conduite du VTT exige la
maîtrise de techniques spéciales qui s’acquièrent
au fur et à mesure de l’utilisation du véhicule. Veil-
ler à bien maîtriser les techniques de base avant
d’entreprendre des manœuvres plus difficiles.
La conduite de ce nouveau VTT est un loisir très
agréable qui procurera de nombreuses heures de
plaisir. Mais il est essentiel de se familiariser avec
son fonctionnement afin d’acquérir l’expérience
nécessaire permettant d’apprécier sa conduite en
toute sécurité. Avant la première utilisation du vé-
hicule, il convient de lire ce manuel dans son inté-
gralité et de s’assurer d’avoir bien compris le fonc-
tionnement des commandes. Prêter une attention
particulière aux consignes de sécurité aux pages2-1–2-7. Il convient également de lire toutes les
étiquettes d’information ou d’avertissement appo-
sées sur le VTT.
CONDUIRE AVEC ATTENTION ET DISCERNE-
MENT
L’utilisateur inexpérimenté doit suivre des
cours de pilotage.
AVERTISSEMENT
FWB01382
La conduite de ce VTT requiert un apprentis-
sage spécifique ; il ne doit pas être conduit
par quiconque ne possédant pas l’aptitude
nécessaire. Le risque d’accident est consi-
dérablement accru pour un pilote n’ayant
pas appris à conduire correctement le VTT
dans diverses situations et sur différents ty-
pes de terrain.
 Ne pas conduire à des vitesses dépassant
les limites imposées par les conditions du
terrain et son expérience, sous peine d’ac-
croître les risques de perte de contrôle et
d’accidents. Toujours conduire à une vitesse
adaptée au terrain, à la visibilité, aux condi-
tions, ainsi qu’à son expérience.
UB1661F0.book Page 2 Thursday, May 12, 2016 1:16 PM
