YAMAHA KODIAK 700 2020 Manuale de Empleo (in Spanish)

9-64
9
ATENCIÓNSCB00641Para evitar un cortocircuito accidental, apague
el interruptor principal al comprobar o cambiar
un fusible. 1. Apague todos los sistemas eléctricos. (Véasela página 5-1).
2. Desmonte el panel A. (Véase la página 9-11).
3. Extraiga el fusible fundido e instale uno nuevo del amperaje especificado. ¡ADVERTENCIA!
Utilice siempre un fusible del tipo especifi-
cado y no use nunca un objeto para susti-
tuir el fusible adecuado. Un fusible
inadecuado o un objeto sustituto pueden
provocar daños en el sistema eléctrico, lo
que podría ocasionar un incendio.
[SWB02173]
4. Active el interruptor principal y arranque el motor.
Fusibles especificados:
Fusible principal:40.0 A
Fusible del faro: 10.0 A (YFM700FWB)
15.0 A (YFM700FWBD, YFM70KPAL)
Fusible del encendido: 10.0 A
Fusible de la tracción a las cuatro ruedas: 10.0 A (YFM700FWBD, YFM70KPAL)
Fusible del sistema de intermitencia: 10.0 A
Fusible de la toma de corriente continua
auxiliar: 10.0 A
Fusible del motor del ventilador del radia-
dor: 20.0 A
Fusible del sistema de inyección de gasoli-
na: 15.0 A
Fusible de la EPS: 40.0 A (YFM700FWBD, YFM70KPAL)
UB5K62S0.book Page 64 Wednesday, May 8, 2019 11:57 AM

9-65
95. Si el fusible se vuelve a fundir inmediatamen-
te, haga revisar el vehículo en un concesiona-
rio Yamaha.
6. Monte el panel.
SBU34223Cambio de una bombilla del faroSi la bombilla de un faro se funde, cámbiela por
una bombilla del tipo especificado del modo si-
guiente.
Bombillas del faro izquierda y derecha 1. Retire la tapa de la parte trasera del faro tiran- do hacia afuera.
2. Extraiga la tapa de la bombilla tirando de ella. 3. Extraiga el casquillo empujándolo hacia den-
tro y girándolo en el sentido contrario al de las
agujas del reloj.1. Cubierta de la parte posterior del faro
1
1. Tapa de la bombilla
1
UB5K62S0.book Page 65 Wednesday, May 8, 2019 11:57 AM

9-66
9
4. Retire la bombilla fundida.
5. Coloque una nueva bombilla.
ATENCIÓN:
No tocar la parte de cristal de la bombilla.
Tocar la bombilla con los dedos mancha-
dos de aceite u otro tipo de contaminación
reducirá la transparencia de la bombilla,
su luminosidad y su vida útil. Elimine por
completo toda suciedad y marcas de de-
dos con un trapo humedecido en alcohol o
diluyente.
[SCB00653]
6. Coloque el casquillo empujándolo hacia den- tro y girándolo en el sentido de las agujas del
reloj.
7. Coloque la tapa de la bombilla y la tapa de la parte posterior del faro. ATENCIÓN: Verifi-
que que la tapa de la bombilla esté bien
colocada sobre el casquillo y correcta-
mente asentada.
[SCB03320]
8. Si es necesario, ajuste la luz del faro.
Bombilla del faro central (YFM700FWBD /
YFM70KPAL) 1. Desmonte la tapa del faro central extrayendo las fijaciones rápidas.

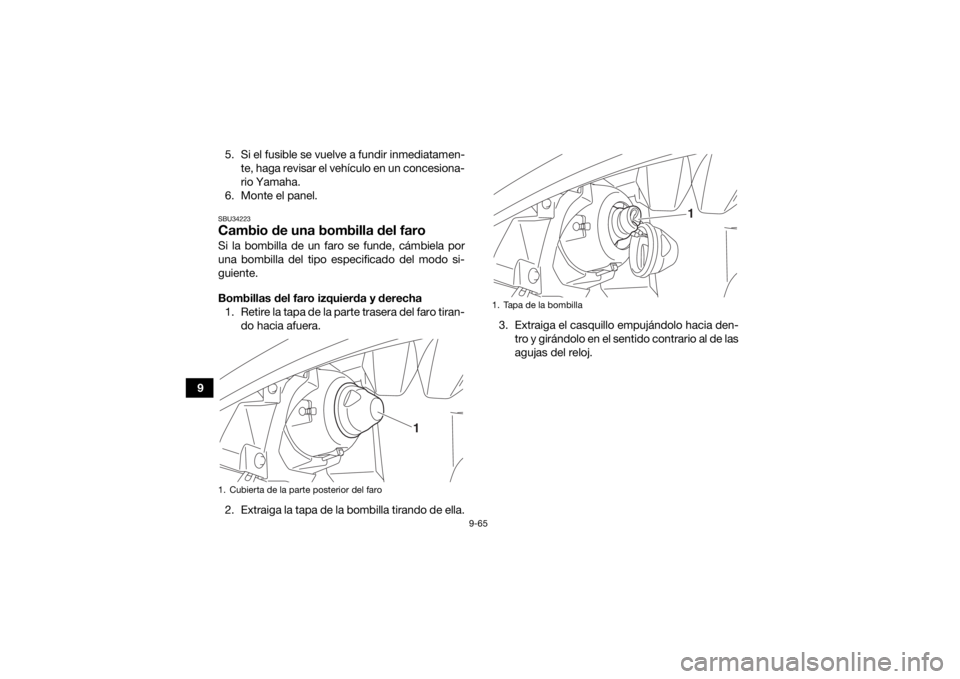

1. Casquillo
1
1. No tocar la parte de cristal de la bombilla.
UB5K62S0.book Page 66 Wednesday, May 8, 2019 11:57 AM

9-67
92. Extraiga la tapa de la bombilla tirando de ella. 3. Extraiga el casquillo empujándolo hacia den-
tro y girándolo en el sentido contrario al de las
agujas del reloj.
4. Retire la bombilla fundida.
5. Coloque una nueva bombilla. ATENCIÓN: No tocar la parte de cristal de la bombilla.
Tocar la bombilla con los dedos mancha-
dos de aceite u otro tipo de contaminación
reducirá la transparencia de la bombilla,
su luminosidad y su vida útil. Elimine por
completo toda suciedad y marcas de de-
dos con un trapo humedecido en alcohol o
diluyente.
[SCB00653]
1. Tapa del faro central
2. Fijación rápida
1. Tapa de la bombilla
1
2
2
1
1. Casquillo
1
UB5K62S0.book Page 67 Wednesday, May 8, 2019 11:57 AM

9-68
9
6. Coloque el casquillo empujándolo hacia den-
tro y girándolo en el sentido de las agujas del
reloj.
7. Monte la tapa de bombilla. ATENCIÓN: Veri-
fique que la tapa de la bombilla esté bien
colocada sobre el casquillo y correcta-
mente asentada.
[SCB03320]
8. Monte la tapa del faro central como se mues- tra y, a continuación, coloque las fijaciones
rápidas. 9. Ajuste la luz del faro central si es preciso.
SBU25553Ajuste de una luz del faroATENCIÓNSCB00691Es aconsejable que un concesionario Yamaha
realice este ajuste. Para subir la luz del faro, gire el tornillo de ajuste
en la dirección (a).
Para bajar la luz del faro, gire el tornillo de ajuste
en la dirección (b).

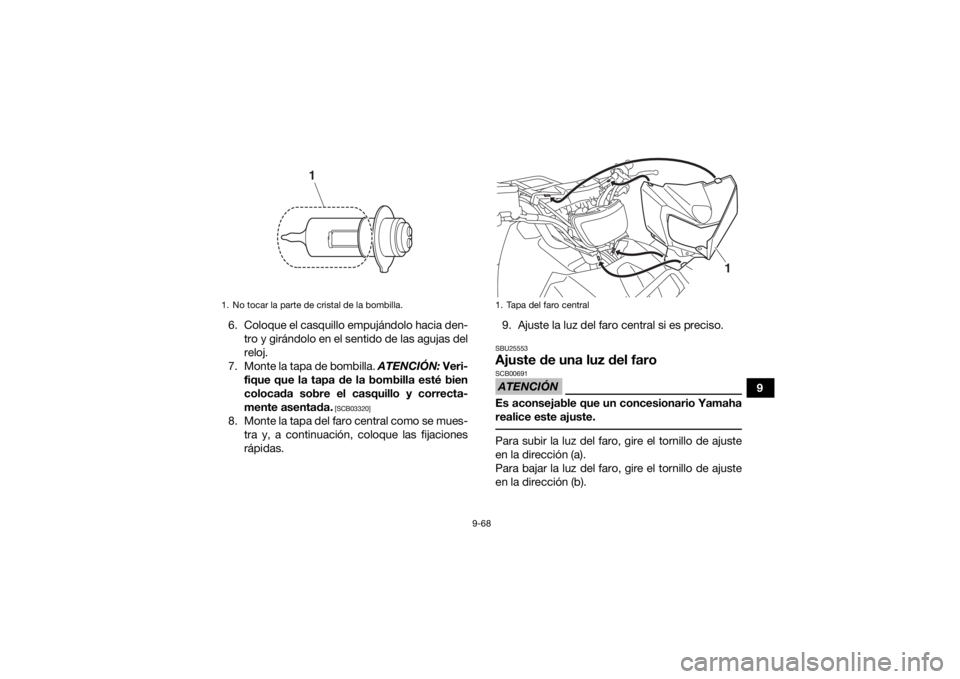

1. No tocar la parte de cristal de la bombilla.
1
1. Tapa del faro central
1
UB5K62S0.book Page 68 Wednesday, May 8, 2019 11:57 AM

9-69
9YFM700FWBD / YFM70KPAL
SBU25615Cambio de la bombilla de la luz de fre-
no/piloto traseroSi se funde la bombilla de la luz de freno/piloto tra-
sero, cámbiela del modo siguiente.
1. Extraiga el portabombillas de la luz de fre- no/piloto trasero (junto con la bombilla) girán-
dolo en el sentido contrario al de las agujas
del reloj.
2. Extraiga la bombilla fundida empujándola ha- cia adentro y girándola en el sentido contrario
al de las agujas del reloj.

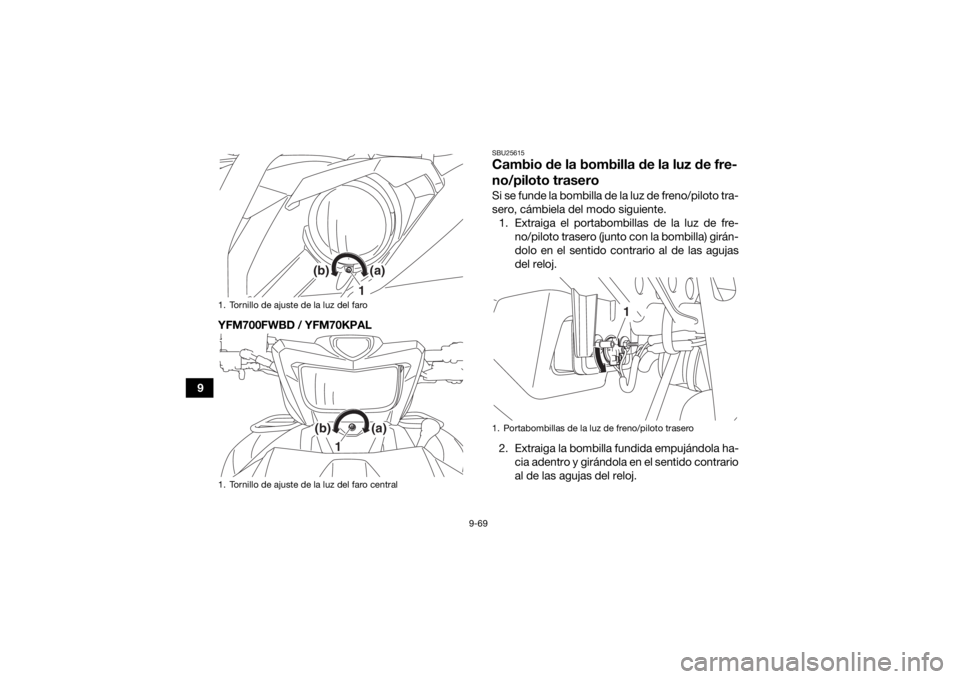

1. Tornillo de ajuste de la luz del faro
1. Tornillo de ajuste de la luz del faro central
(b)
(a)
1
(b)
(a)
1
1. Portabombillas de la luz de freno/piloto trasero
1
UB5K62S0.book Page 69 Wednesday, May 8, 2019 11:57 AM

9-70
9
3. Introduzca una nueva bombilla en el soporte,
empújela hacia adentro y luego gírela en el
sentido de las agujas del reloj hasta que se
detenga.
4. Monte el soporte de la bombilla (junto con la bombilla) girándolo en el sentido de las agu-
jas del reloj.
SBU25653Desmontaje de una rueda1. Aparque el ATV en una superficie nivelada.
2. Afloje las tuercas de la rueda. 3. Eleve el ATV y coloque un soporte adecuado
bajo el bastidor.
4. Extraiga las tuercas de la rueda.
5. Desmonte la rueda.
SBU36243Montaje de una rueda1. Monte la rueda con la marca en forma de fle- cha orientada en el sentido de rotación hacia
delante de la rueda y, a continuación, colo-
que las tuercas de la rueda.

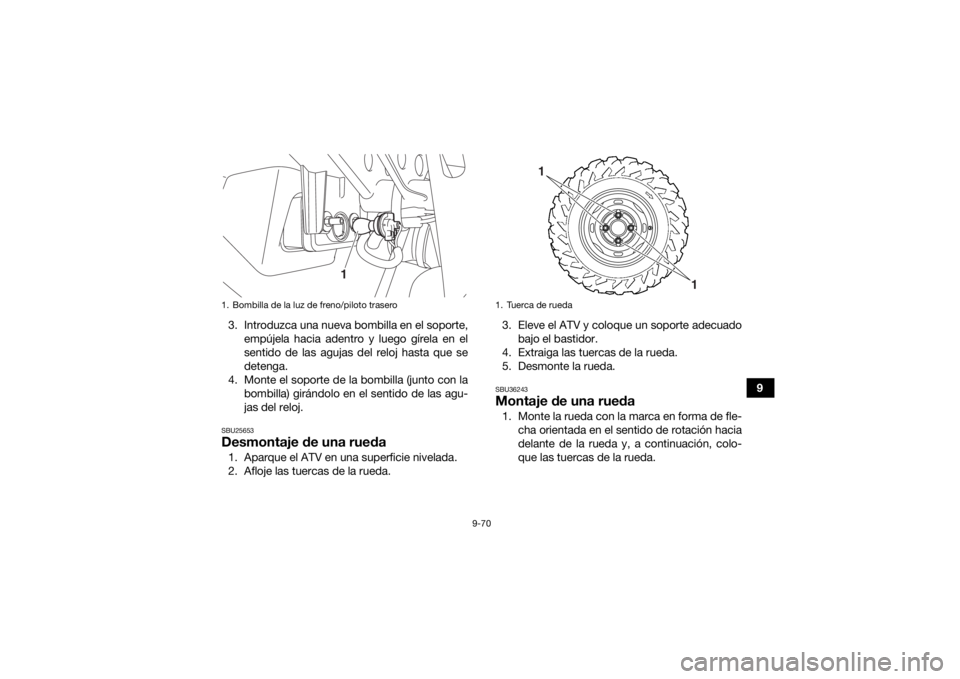

1. Bombilla de la luz de freno/piloto trasero
1
1. Tuerca de rueda
1
1
UB5K62S0.book Page 70 Wednesday, May 8, 2019 11:57 AM

9-71
9
NOTAPara B5KJ / B5KK / B6KA: coloque las tuercas
con la parte cónica hacia la rueda.
2. Baje el ATV hasta el suelo.
3. Apriete las tuercas de las ruedas con los pa-res especificados.

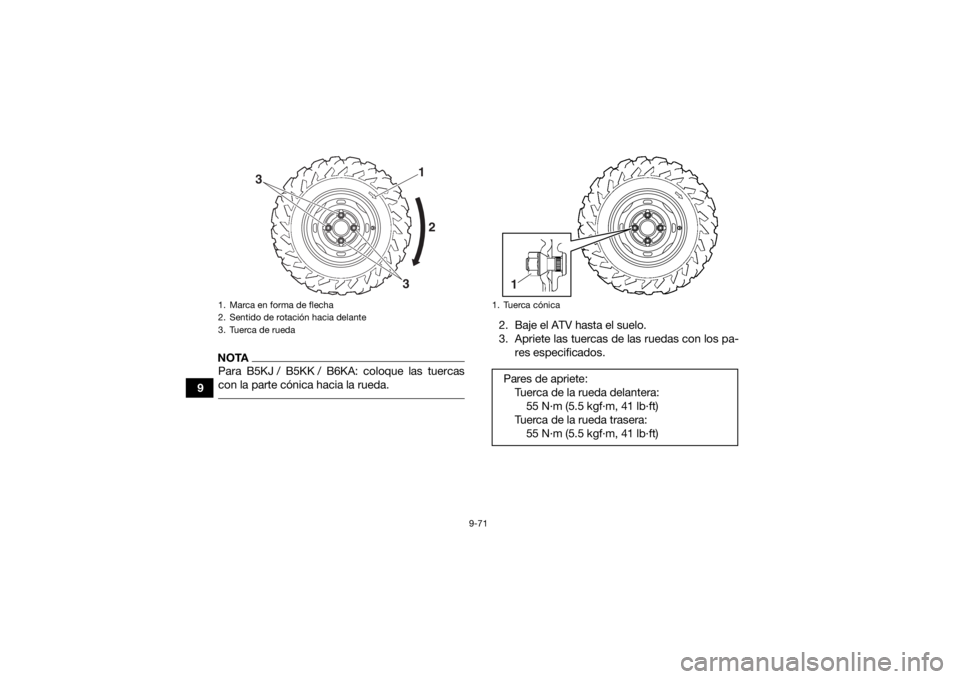

1. Marca en forma de flecha
2. Sentido de rotación hacia delante
3. Tuerca de rueda
1
3
3 2
1. Tuerca cónicaPares de apriete:
Tuerca de la rueda delantera:55 N·m (5.5 kgf·m, 41 lb·ft)
Tuerca de la rueda trasera: 55 N·m (5.5 kgf·m, 41 lb·ft)1
UB5K62S0.book Page 71 Wednesday, May 8, 2019 11:57 AM

9-72
9
SBU25741Identificación de averíasAunque los ATV Yamaha son objeto de una com-
pleta revisión antes de salir de fábrica, pueden
surgir problemas durante su utilización. Cualquier
problema en los sistemas de combustible, com-
presión o encendido, por ejemplo, puede dificultar
el arranque y provocar una disminución de la po-
tencia.
Los siguientes cuadros de identificación de ave-
rías constituyen un procedimiento rápido y fácil
para que usted mismo compruebe esos sistemas
vitales. No obstante, si es necesario realizar cual-
quier reparación del ATV, llévelo a un concesiona-
rio Yamaha cuyos técnicos cualificados disponen
de las herramientas, experiencia y conocimientos
necesarios para repararlo correctamente.
Utilice únicamente repuestos originales Yamaha.
Las imitaciones pueden parecerse a los repuestos
originales Yamaha pero a menudo son de inferior
calidad, menos duraderos y pueden ocasionar
costosas facturas de reparación.
ADVERTENCIA
SWB02281No fume mientras comprueba el sistema de
combustible. La gasolina puede arder o explo-
tar, causando graves daños personales o ma-teriales. Asegúrese de que no hay llamas ni
chispas al descubierto en la zona, incluidas
lámparas piloto de calentadores de agua u
hornos.

UB5K62S0.book Page 72 Wednesday, May 8, 2019 11:57 AM

9-73
9

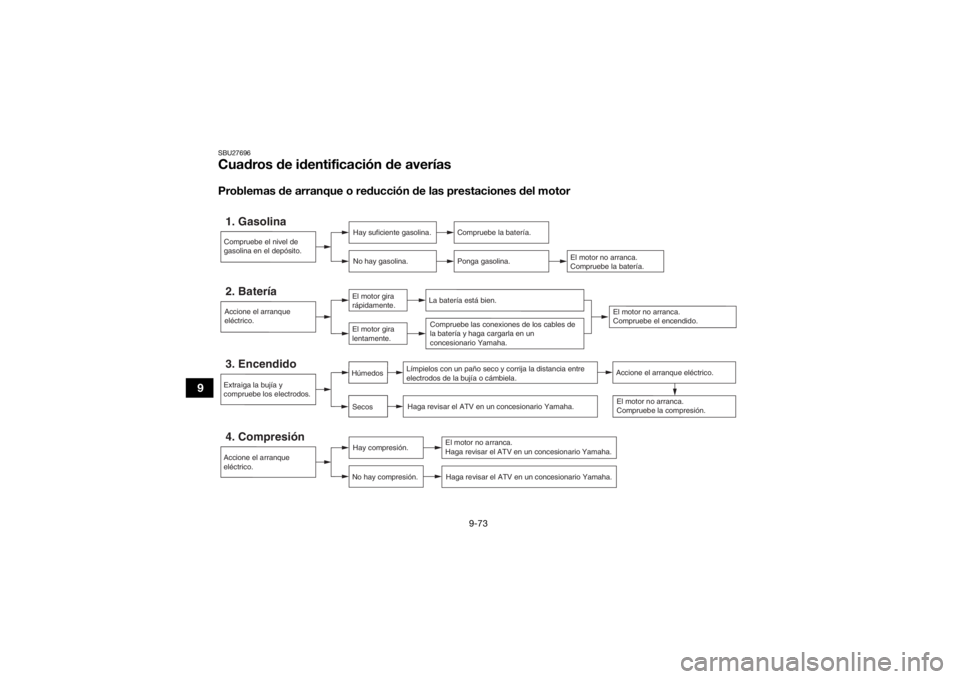

SBU27696Cuadros de identificación de averíasProblemas de arranque o reducción de las prestaciones del motor1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la batería.
Ponga gasolina.
4. Compresión
Hay compresión.
No hay compresión.
Haga revisar el ATV en un concesionario Yamaha.
3. Encendido
Haga revisar el ATV en un concesionario Yamaha.
SecosHúmedos
Compruebe el nivel de
gasolina en el depósito.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.
El motor no arranca.
Haga revisar el ATV en un concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
El motor no arranca.
Compruebe la compresión.
2. Batería
La batería está bien.
El motor no arranca.
Compruebe el encendido.
Comprue be las conexiones de los ca bles de
la batería y haga cargarla en un
concesionario Yamaha.
El motor gira
lentamente.
El motor gira
rápidamente.
Accione el arranque
eléctrico.Accione el arranque eléctrico.
UB5K62S0.book Page 73 Wednesday, May 8, 2019 11:57 AM
