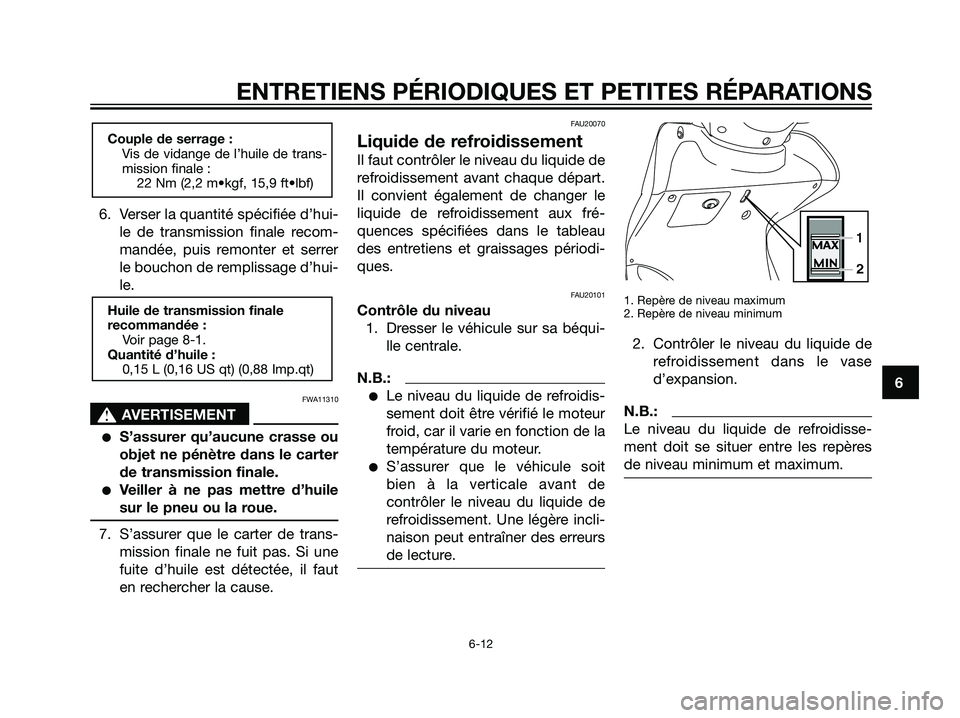

6. Verser la quantité spécifiée d’hui-
le de transmission finale recom-
mandée, puis remonter et serrer
le bouchon de remplissage d’hui-
le.
FWA11310
s s
AVERTISEMENT
S’assurer qu’aucune crasse ou
objet ne pénètre dans le carter
de transmission finale.
Veiller à ne pas mettre d’huile
sur le pneu ou la roue.
7. S’assurer que le carter de trans-
mission finale ne fuit pas. Si une
fuite d’huile est détectée, il faut
en rechercher la cause.
FAU20070
Liquide de refroidissement
Il faut contrôler le niveau du liquide de
refroidissement avant chaque départ.
Il convient également de changer le
liquide de refroidissement aux fré-
quences spécifiées dans le tableau
des entretiens et graissages périodi-
ques.
FAU20101
Contrôle du niveau
1. Dresser le véhicule sur sa béqui-
lle centrale.
N.B.:
Le niveau du liquide de refroidis-
sement doit être vérifié le moteur
froid, car il varie en fonction de la
température du moteur.
S’assurer que le véhicule soit
bien à la verticale avant de
contrôler le niveau du liquide de
refroidissement. Une légère incli-
naison peut entraîner des erreurs
de lecture.
1. Repère de niveau maximum
2. Repère de niveau minimum
2. Contrôler le niveau du liquide de
refroidissement dans le vase
d’expansion.
N.B.:
Le niveau du liquide de refroidisse-
ment doit se situer entre les repères
de niveau minimum et maximum.
Huile de transmission finale
recommandée :
Voir page 8-1.
Quantité d’huile :
0,15 L (0,16 US qt) (0,88 Imp.qt)
Couple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
22 Nm (2,2 m•kgf, 15,9 ft•lbf)
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-12
5D8-F8199-F0.qxd 1/6/07 17:14 Página 51

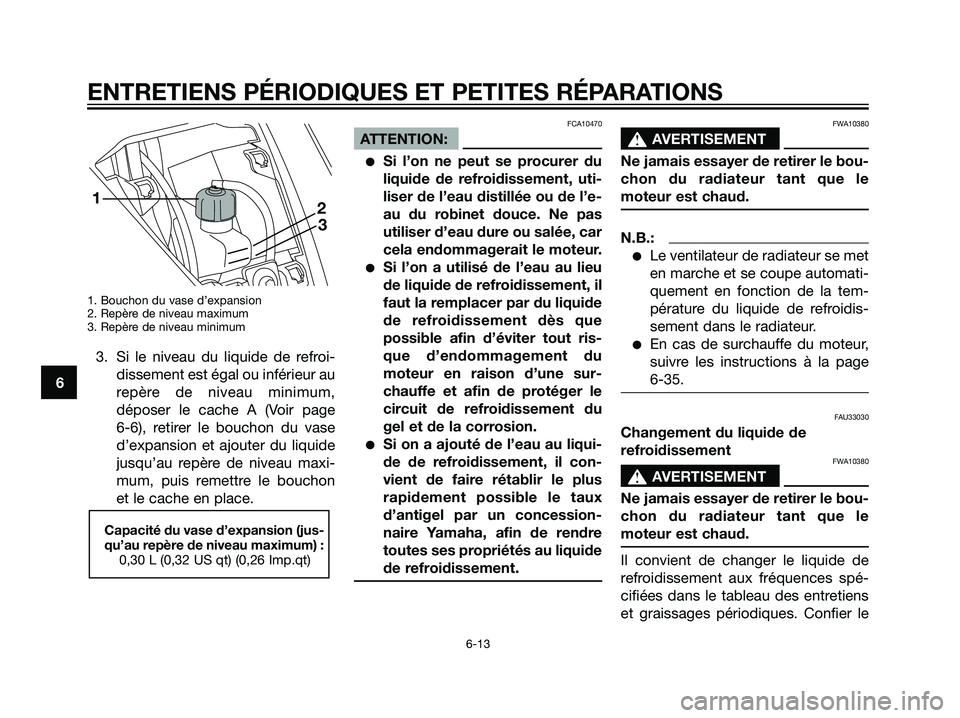

1. Bouchon du vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum
3. Si le niveau du liquide de refroi-
dissement est égal ou inférieur au
repère de niveau minimum,
déposer le cache A (Voir page
6-6), retirer le bouchon du vase
d’expansion et ajouter du liquide
jusqu’au repère de niveau maxi-
mum, puis remettre le bouchon
et le cache en place.
FCA10470
ATTENTION:
Si l’on ne peut se procurer du
liquide de refroidissement, uti-
liser de l’eau distillée ou de l’e-
au du robinet douce. Ne pas
utiliser d’eau dure ou salée, car
cela endommagerait le moteur.
Si l’on a utilisé de l’eau au lieu
de liquide de refroidissement, il
faut la remplacer par du liquide
de refroidissement dès que
possible afin d’éviter tout ris-
que d’endommagement du
moteur en raison d’une sur-
chauffe et afin de protéger le
circuit de refroidissement du
gel et de la corrosion.
Si on a ajouté de l’eau au liqui-
de de refroidissement, il con-
vient de faire rétablir le plus
rapidement possible le taux
d’antigel par un concession-
naire Yamaha, afin de rendre
toutes ses propriétés au liquide
de refroidissement.
FWA10380
s s
AVERTISEMENT
Ne jamais essayer de retirer le bou-
chon du radiateur tant que le
moteur est chaud.
N.B.:
Le ventilateur de radiateur se met
en marche et se coupe automati-
quement en fonction de la tem-
pérature du liquide de refroidis-
sement dans le radiateur.
En cas de surchauffe du moteur,
suivre les instructions à la page
6-35.
FAU33030
Changement du liquide de
refroidissement
FWA10380
s s
AVERTISEMENT
Ne jamais essayer de retirer le bou-
chon du radiateur tant que le
moteur est chaud.
Il convient de changer le liquide de
refroidissement aux fréquences spé-
cifiées dans le tableau des entretiens
et graissages périodiques. Confier le
Capacité du vase d’expansion (jus-
qu’au repère de niveau maximum) :
0,30 L (0,32 US qt) (0,26 Imp.qt)
12
3
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-13
5D8-F8199-F0.qxd 1/6/07 17:14 Página 52

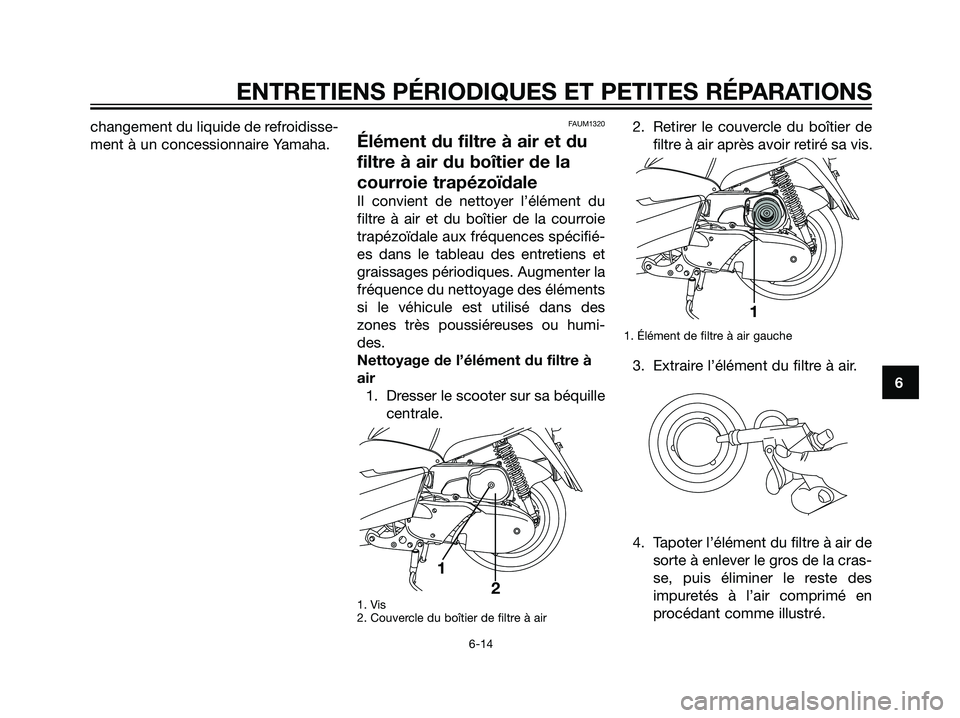

changement du liquide de refroidisse-
ment à un concessionnaire Yamaha.FAUM1320
Élément du filtre à air et du
filtre à air du boîtier de la
courroie trapézoïdale
Il convient de nettoyer l’élément du
filtre à air et du boîtier de la courroie
trapézoïdale aux fréquences spécifié-
es dans le tableau des entretiens et
graissages périodiques. Augmenter la
fréquence du nettoyage des éléments
si le véhicule est utilisé dans des
zones très poussiéreuses ou humi-
des.
Nettoyage de l’élément du filtre à
air
1. Dresser le scooter sur sa béquille
centrale.
1. Vis
2. Couvercle du boîtier de filtre à air
2. Retirer le couvercle du boîtier de
filtre à air après avoir retiré sa vis.
1. Élément de filtre à air gauche
3. Extraire l’élément du filtre à air.
4. Tapoter l’élément du filtre à air de
sorte à enlever le gros de la cras-
se, puis éliminer le reste des
impuretés à l’air comprimé en
procédant comme illustré.
1
1
2
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-14
5D8-F8199-F0.qxd 1/6/07 17:14 Página 53

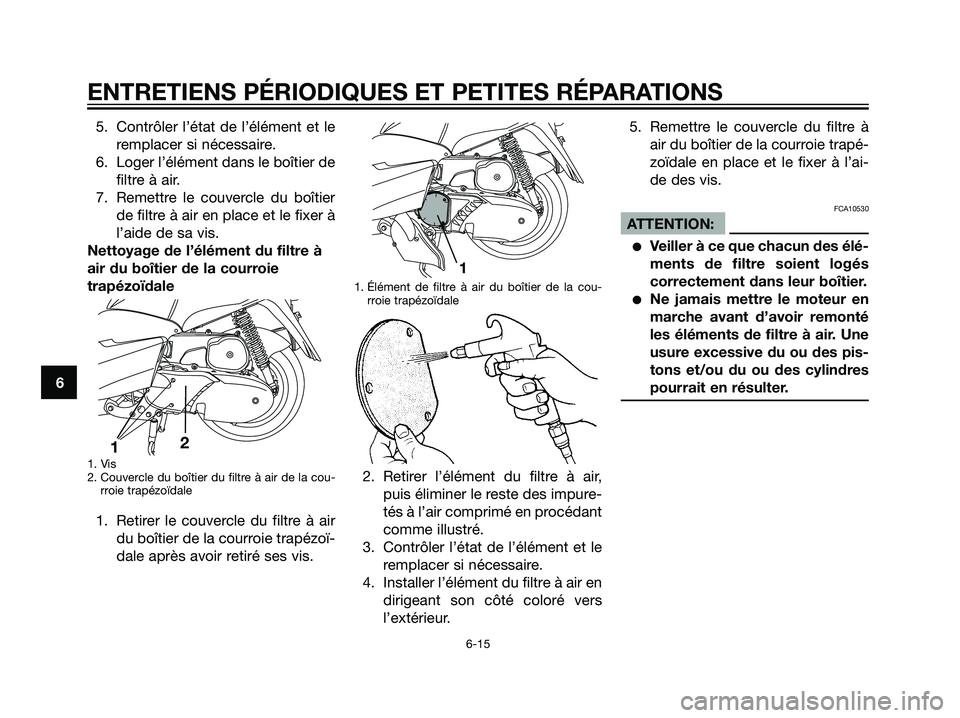

5. Contrôler l’état de l’élément et le
remplacer si nécessaire.
6. Loger l’élément dans le boîtier de
filtre à air.
7. Remettre le couvercle du boîtier
de filtre à air en place et le fixer à
l’aide de sa vis.
Nettoyage de l’élément du filtre à
air du boîtier de la courroie
trapézoïdale
1. Vis
2. Couvercle du boîtier du filtre à air de la cou-
rroie trapézoïdale
1. Retirer le couvercle du filtre à air
du boîtier de la courroie trapézoï-
dale après avoir retiré ses vis.
1. Élément de filtre à air du boîtier de la cou-
rroie trapézoïdale
2. Retirer l’élément du filtre à air,
puis éliminer le reste des impure-
tés à l’air comprimé en procédant
comme illustré.
3. Contrôler l’état de l’élément et le
remplacer si nécessaire.
4. Installer l’élément du filtre à air en
dirigeant son côté coloré vers
l’extérieur.5. Remettre le couvercle du filtre à
air du boîtier de la courroie trapé-
zoïdale en place et le fixer à l’ai-
de des vis.
FCA10530
ATTENTION:
Veiller à ce que chacun des élé-
ments de filtre soient logés
correctement dans leur boîtier.
Ne jamais mettre le moteur en
marche avant d’avoir remonté
les éléments de filtre à air. Une
usure excessive du ou des pis-
tons et/ou du ou des cylindres
pourrait en résulter.
1
12
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-15
5D8-F8199-F0.qxd 1/6/07 17:14 Página 54

FAU21300

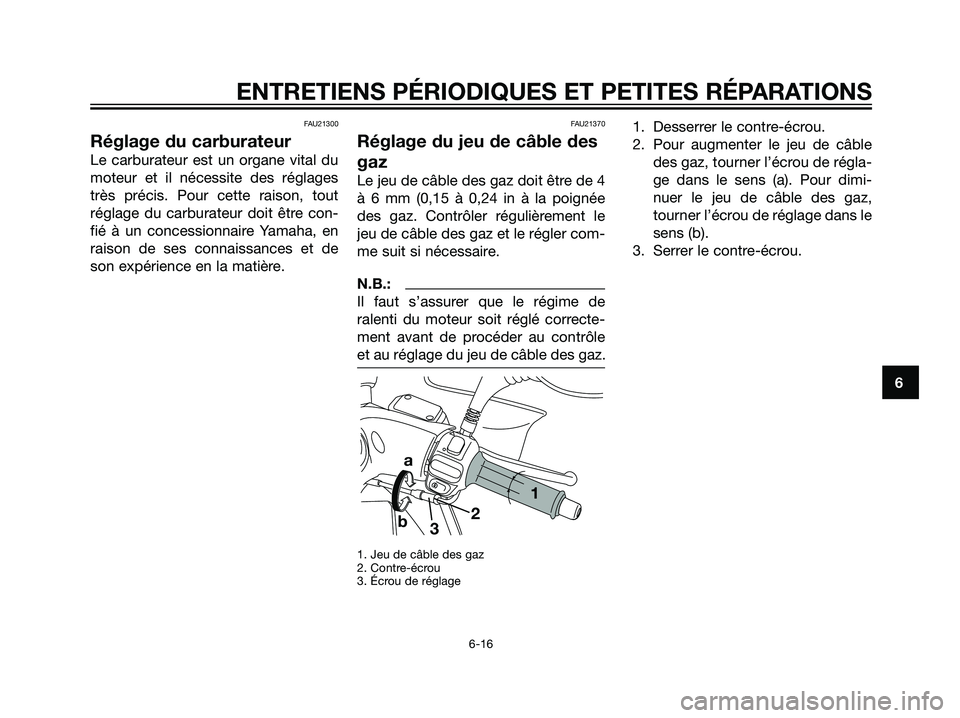

Réglage du carburateur
Le carburateur est un organe vital du
moteur et il nécessite des réglages
très précis. Pour cette raison, tout
réglage du carburateur doit être con-
fié à un concessionnaire Yamaha, en
raison de ses connaissances et de
son expérience en la matière.
FAU21370
Réglage du jeu de câble des
gaz
Le jeu de câble des gaz doit être de 4
à 6 mm (0,15 à 0,24 in à la poignée
des gaz. Contrôler régulièrement le
jeu de câble des gaz et le régler com-
me suit si nécessaire.
N.B.:
Il faut s’assurer que le régime de
ralenti du moteur soit réglé correcte-
ment avant de procéder au contrôle
et au réglage du jeu de câble des gaz.
1. Jeu de câble des gaz
2. Contre-écrou
3. Écrou de réglage
1. Desserrer le contre-écrou.
2. Pour augmenter le jeu de câble
des gaz, tourner l’écrou de régla-
ge dans le sens (a). Pour dimi-
nuer le jeu de câble des gaz,
tourner l’écrou de réglage dans le
sens (b).
3. Serrer le contre-écrou.
1 a
b
32
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-16
5D8-F8199-F0.qxd 1/6/07 17:14 Página 55

FAU21401

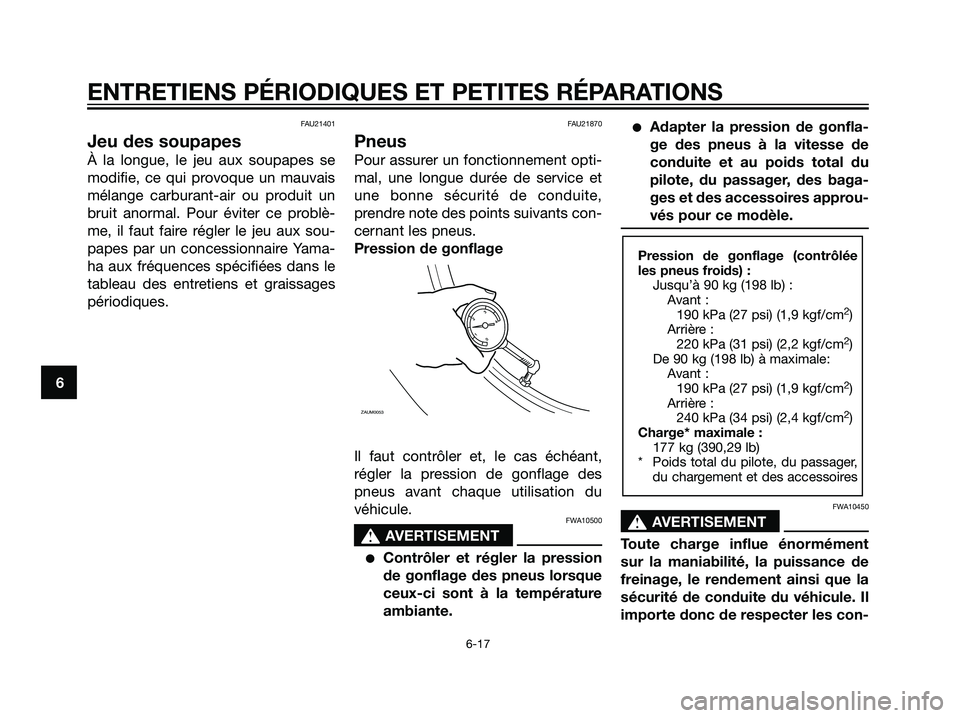

Jeu des soupapes
À la longue, le jeu aux soupapes se
modifie, ce qui provoque un mauvais
mélange carburant-air ou produit un
bruit anormal. Pour éviter ce problè-
me, il faut faire régler le jeu aux sou-
papes par un concessionnaire Yama-
ha aux fréquences spécifiées dans le
tableau des entretiens et graissages
périodiques.
FAU21870
Pneus
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite,
prendre note des points suivants con-
cernant les pneus.
Pression de gonflage
Il faut contrôler et, le cas échéant,
régler la pression de gonflage des
pneus avant chaque utilisation du
véhicule.
FWA10500
s s
AVERTISEMENT
Contrôler et régler la pression
de gonflage des pneus lorsque
ceux-ci sont à la température
ambiante.
Adapter la pression de gonfla-
ge des pneus à la vitesse de
conduite et au poids total du
pilote, du passager, des baga-
ges et des accessoires approu-
vés pour ce modèle.
FWA10450
s s
AVERTISEMENT
Toute charge influe énormément
sur la maniabilité, la puissance de
freinage, le rendement ainsi que la
sécurité de conduite du véhicule. Il
importe donc de respecter les con-
Pression de gonflage (contrôlée
les pneus froids) :
Jusqu’à 90 kg (198 lb) :
Avant :
190 kPa (27 psi) (1,9 kgf/cm
2)
Arrière :
220 kPa (31 psi) (2,2 kgf/cm
2)
De 90 kg (198 lb) à maximale:
Avant :
190 kPa (27 psi) (1,9 kgf/cm
2)
Arrière :
240 kPa (34 psi) (2,4 kgf/cm
2)
Charge* maximale :
177 kg (390,29 lb)
* Poids total du pilote, du passager,
du chargement et des accessoiresZAUM0053
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-17
5D8-F8199-F0.qxd 1/6/07 17:14 Página 56

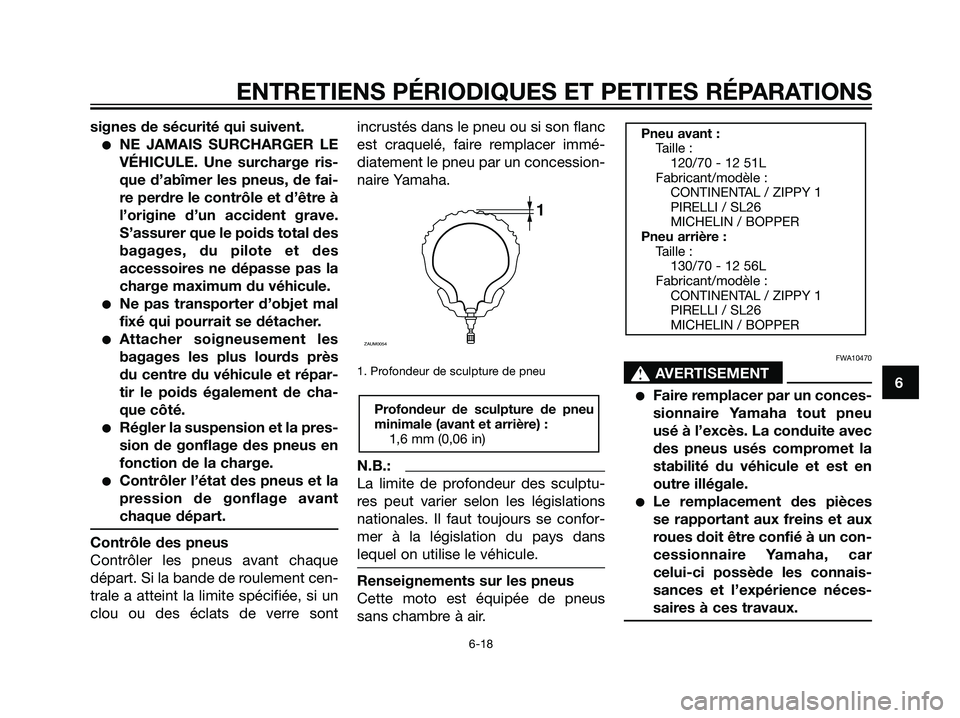

signes de sécurité qui suivent.
NE JAMAIS SURCHARGER LE
VÉHICULE. Une surcharge ris-
que d’abîmer les pneus, de fai-
re perdre le contrôle et d’être à
l’origine d’un accident grave.
S’assurer que le poids total des
bagages, du pilote et des
accessoires ne dépasse pas la
charge maximum du véhicule.
Ne pas transporter d’objet mal
fixé qui pourrait se détacher.
Attacher soigneusement les
bagages les plus lourds près
du centre du véhicule et répar-
tir le poids également de cha-
que côté.
Régler la suspension et la pres-
sion de gonflage des pneus en
fonction de la charge.
Contrôler l’état des pneus et la
pression de gonflage avant
chaque départ.
Contrôle des pneus
Contrôler les pneus avant chaque
départ. Si la bande de roulement cen-
trale a atteint la limite spécifiée, si un
clou ou des éclats de verre sontincrustés dans le pneu ou si son flanc
est craquelé, faire remplacer immé-
diatement le pneu par un concession-
naire Yamaha.
1. Profondeur de sculpture de pneu
N.B.:
La limite de profondeur des sculptu-
res peut varier selon les législations
nationales. Il faut toujours se confor-
mer à la législation du pays dans
lequel on utilise le véhicule.
Renseignements sur les pneus
Cette moto est équipée de pneus
sans chambre à air.
FWA10470
s s
AVERTISEMENT
Faire remplacer par un conces-
sionnaire Yamaha tout pneu
usé à l’excès. La conduite avec
des pneus usés compromet la
stabilité du véhicule et est en
outre illégale.
Le remplacement des pièces
se rapportant aux freins et aux
roues doit être confié à un con-
cessionnaire Yamaha, car
celui-ci possède les connais-
sances et l’expérience néces-
saires à ces travaux.
Pneu avant :
Taille :
120/70 - 12 51L
Fabricant/modèle :
CONTINENTAL / ZIPPY 1
PIRELLI / SL26
MICHELIN / BOPPER
Pneu arrière :
Taille :
130/70 - 12 56L
Fabricant/modèle :
CONTINENTAL / ZIPPY 1
PIRELLI / SL26
MICHELIN / BOPPER
Profondeur de sculpture de pneu
minimale (avant et arrière) :
1,6 mm (0,06 in)
1
ZAUM0054
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-18
5D8-F8199-F0.qxd 1/6/07 17:14 Página 57

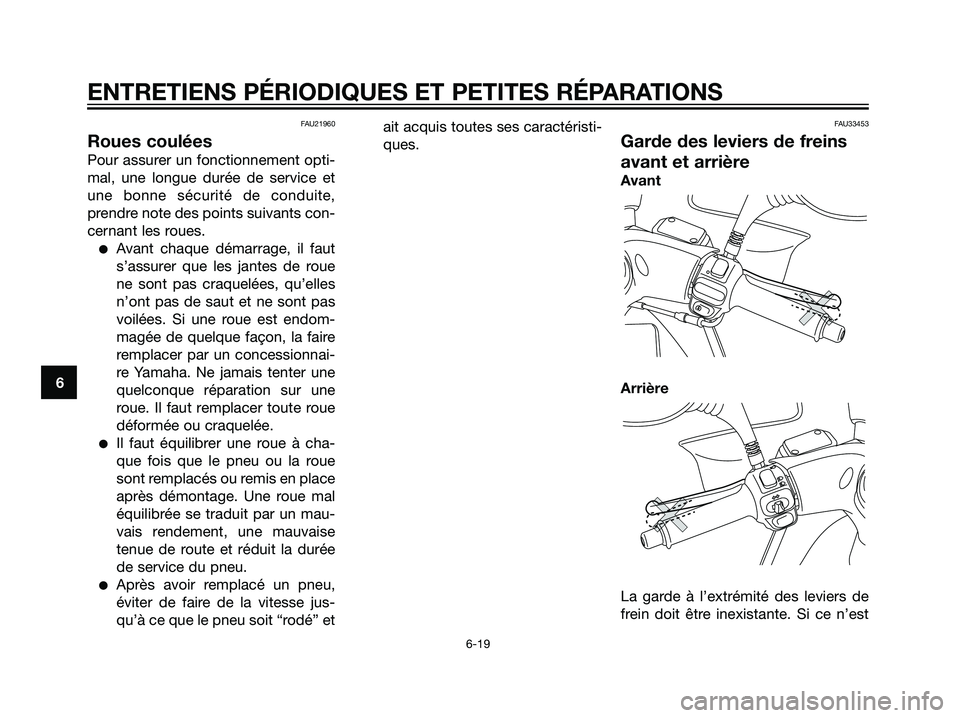

FAU21960
Roues coulées
Pour assurer un fonctionnement opti-
mal, une longue durée de service et
une bonne sécurité de conduite,
prendre note des points suivants con-
cernant les roues.
Avant chaque démarrage, il faut
s’assurer que les jantes de roue
ne sont pas craquelées, qu’elles
n’ont pas de saut et ne sont pas
voilées. Si une roue est endom-
magée de quelque façon, la faire
remplacer par un concessionnai-
re Yamaha. Ne jamais tenter une
quelconque réparation sur une
roue. Il faut remplacer toute roue
déformée ou craquelée.
Il faut équilibrer une roue à cha-
que fois que le pneu ou la roue
sont remplacés ou remis en place
après démontage. Une roue mal
équilibrée se traduit par un mau-
vais rendement, une mauvaise
tenue de route et réduit la durée
de service du pneu.
Après avoir remplacé un pneu,
éviter de faire de la vitesse jus-
qu’à ce que le pneu soit “rodé” etait acquis toutes ses caractéristi-
ques.
FAU33453
Garde des leviers de freins
avant et arrière
Avant
Arrière
La garde à l’extrémité des leviers de
frein doit être inexistante. Si ce n’est
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-19
5D8-F8199-F0.qxd 1/6/07 17:14 Página 58

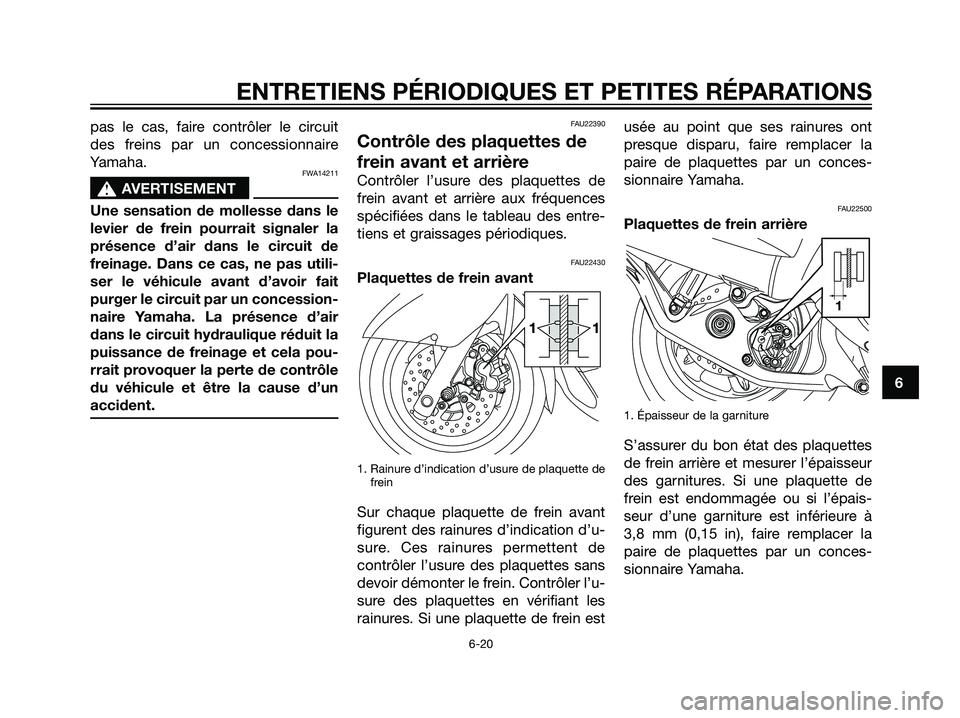

pas le cas, faire contrôler le circuit
des freins par un concessionnaire
Yamaha.
FWA14211
s s
AVERTISEMENT
Une sensation de mollesse dans le
levier de frein pourrait signaler la
présence d’air dans le circuit de
freinage. Dans ce cas, ne pas utili-
ser le véhicule avant d’avoir fait
purger le circuit par un concession-
naire Yamaha. La présence d’air
dans le circuit hydraulique réduit la
puissance de freinage et cela pou-
rrait provoquer la perte de contrôle
du véhicule et être la cause d’un
accident.
FAU22390
Contrôle des plaquettes de
frein avant et arrière
Contrôler l’usure des plaquettes de
frein avant et arrière aux fréquences
spécifiées dans le tableau des entre-
tiens et graissages périodiques.
FAU22430
Plaquettes de frein avant
1. Rainure d’indication d’usure de plaquette de
frein
Sur chaque plaquette de frein avant
figurent des rainures d’indication d’u-
sure. Ces rainures permettent de
contrôler l’usure des plaquettes sans
devoir démonter le frein. Contrôler l’u-
sure des plaquettes en vérifiant les
rainures. Si une plaquette de frein estusée au point que ses rainures ont
presque disparu, faire remplacer la
paire de plaquettes par un conces-
sionnaire Yamaha.
FAU22500
Plaquettes de frein arrière
1. Épaisseur de la garniture
S’assurer du bon état des plaquettes
de frein arrière et mesurer l’épaisseur
des garnitures. Si une plaquette de
frein est endommagée ou si l’épais-
seur d’une garniture est inférieure à
3,8 mm (0,15 in), faire remplacer la
paire de plaquettes par un conces-
sionnaire Yamaha.
1
11
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-20
5D8-F8199-F0.qxd 1/6/07 17:14 Página 59

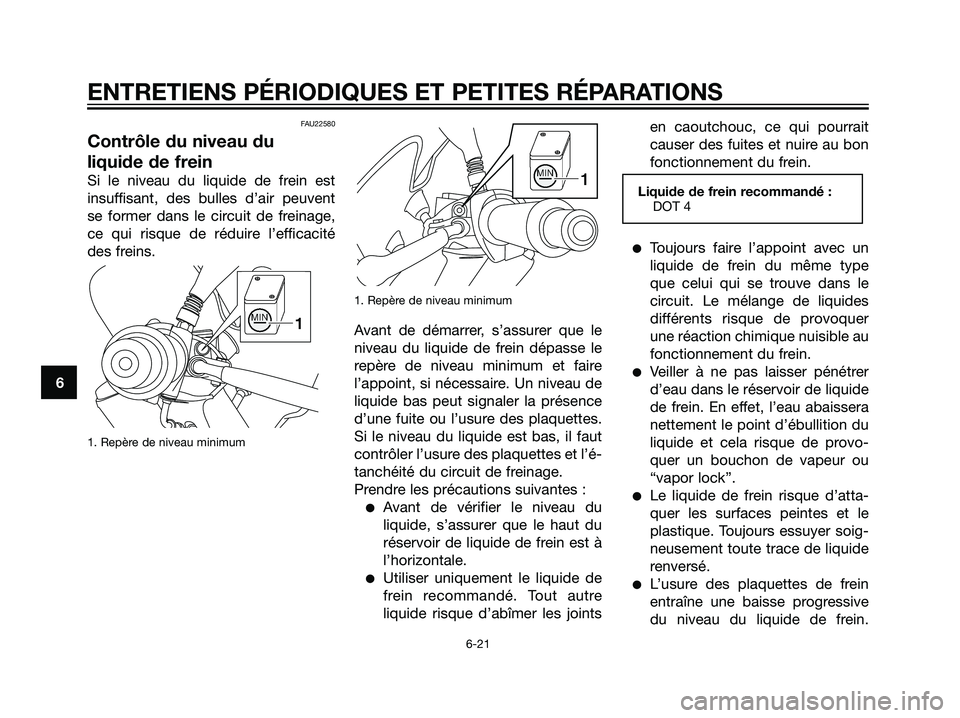

FAU22580
Contrôle du niveau du
liquide de frein
Si le niveau du liquide de frein est
insuffisant, des bulles d’air peuvent
se former dans le circuit de freinage,
ce qui risque de réduire l’efficacité
des freins.
1. Repère de niveau minimum1. Repère de niveau minimum
Avant de démarrer, s’assurer que le
niveau du liquide de frein dépasse le
repère de niveau minimum et faire
l’appoint, si nécessaire. Un niveau de
liquide bas peut signaler la présence
d’une fuite ou l’usure des plaquettes.
Si le niveau du liquide est bas, il faut
contrôler l’usure des plaquettes et l’é-
tanchéité du circuit de freinage.
Prendre les précautions suivantes :
Avant de vérifier le niveau du
liquide, s’assurer que le haut du
réservoir de liquide de frein est à
l’horizontale.
Utiliser uniquement le liquide de
frein recommandé. Tout autre
liquide risque d’abîmer les jointsen caoutchouc, ce qui pourrait
causer des fuites et nuire au bon
fonctionnement du frein.
Toujours faire l’appoint avec un
liquide de frein du même type
que celui qui se trouve dans le
circuit. Le mélange de liquides
différents risque de provoquer
une réaction chimique nuisible au
fonctionnement du frein.
Veiller à ne pas laisser pénétrer
d’eau dans le réservoir de liquide
de frein. En effet, l’eau abaissera
nettement le point d’ébullition du
liquide et cela risque de provo-
quer un bouchon de vapeur ou
“vapor lock”.
Le liquide de frein risque d’atta-
quer les surfaces peintes et le
plastique. Toujours essuyer soig-
neusement toute trace de liquide
renversé.
L’usure des plaquettes de frein
entraîne une baisse progressive
du niveau du liquide de frein.
Liquide de frein recommandé :
DOT 4
6
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6-21
5D8-F8199-F0.qxd 1/6/07 17:14 Página 60
