YAMAHA MAJESTY 125 2007 Notices Demploi (in French)

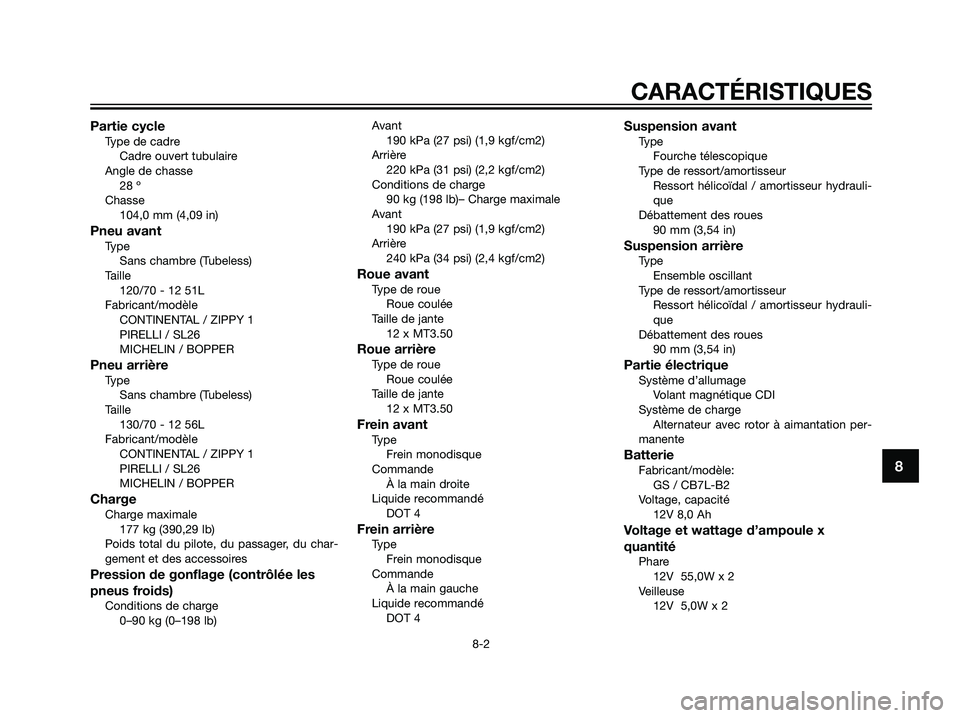

Partie cycleType de cadre
Cadre ouvert tubulaire
Angle de chasse
28 º
Chasse
104,0 mm (4,09 in)
Pneu avantType
Sans chambre (Tubeless)
Taille
120/70 - 12 51L
Fabricant/modèle
CONTINENTAL / ZIPPY 1
PIRELLI / SL26
MICHELIN / BOPPER
Pneu arrièreType
Sans chambre (Tubeless)
Taille
130/70 - 12 56L
Fabricant/modèle
CONTINENTAL / ZIPPY 1
PIRELLI / SL26
MICHELIN / BOPPER
ChargeCharge maximale
177 kg (390,29 lb)
Poids total du pilote, du passager, du char-
gement et des accessoires
Pression de gonflage (contrôlée les
pneus froids)
Conditions de charge
0–90 kg (0–198 lb)Avant
190 kPa (27 psi) (1,9 kgf/cm2)
Arrière
220 kPa (31 psi) (2,2 kgf/cm2)
Conditions de charge
90 kg (198 lb)– Charge maximale
Avant
190 kPa (27 psi) (1,9 kgf/cm2)
Arrière
240 kPa (34 psi) (2,4 kgf/cm2)
Roue avantType de roue
Roue coulée
Taille de jante
12 x MT3.50
Roue arrièreType de roue
Roue coulée
Taille de jante
12 x MT3.50
Frein avantType
Frein monodisque
Commande
À la main droite
Liquide recommandé
DOT 4
Frein arrièreType
Frein monodisque
Commande
À la main gauche
Liquide recommandé
DOT 4
Suspension avantType
Fourche télescopique
Type de ressort/amortisseur
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues
90 mm (3,54 in)
Suspension arrièreType
Ensemble oscillant
Type de ressort/amortisseur
Ressort hélicoïdal / amortisseur hydrauli-
que
Débattement des roues
90 mm (3,54 in)
Partie électriqueSystème d’allumage
Volant magnétique CDI
Système de charge
Alternateur avec rotor à aimantation per-
manente
BatterieFabricant/modèle:
GS / CB7L-B2
Voltage, capacité
12V 8,0 Ah
Voltage et wattage d’ampoule x
quantité
Phare
12V 55,0W x 2
Veilleuse
12V 5,0W x 2
8
CARACTÉRISTIQUES
8-2
5D8-F8199-F0.qxd 1/6/07 17:14 Página 81

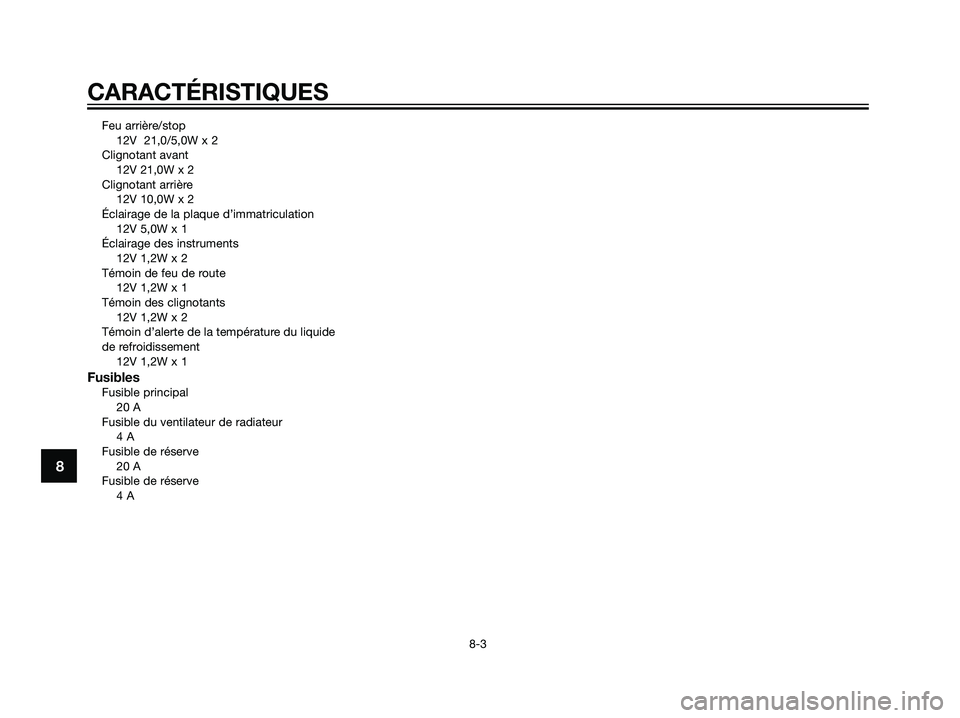

Feu arrière/stop
12V 21,0/5,0W x 2
Clignotant avant
12V 21,0W x 2
Clignotant arrière
12V 10,0W x 2
Éclairage de la plaque d’immatriculation
12V 5,0W x 1
Éclairage des instruments
12V 1,2W x 2
Témoin de feu de route
12V 1,2W x 1
Témoin des clignotants
12V 1,2W x 2
Témoin d’alerte de la température du liquide
de refroidissement
12V 1,2W x 1
FusiblesFusible principal
20 A
Fusible du ventilateur de radiateur
4 A
Fusible de réserve
20 A
Fusible de réserve
4 A
8
CARACTÉRISTIQUES
8-3
5D8-F8199-F0.qxd 1/6/07 17:14 Página 82

FAU26351

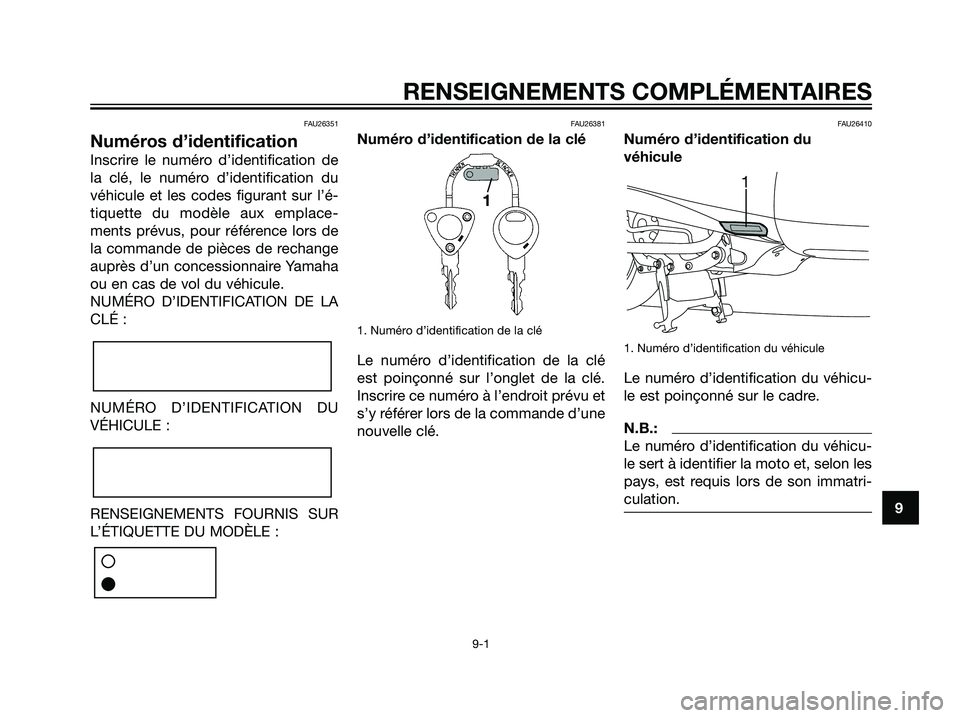

Numéros d’identification
Inscrire le numéro d’identification de
la clé, le numéro d’identification du
véhicule et les codes figurant sur l’é-
tiquette du modèle aux emplace-
ments prévus, pour référence lors de
la commande de pièces de rechange
auprès d’un concessionnaire Yamaha
ou en cas de vol du véhicule.
NUMÉRO D’IDENTIFICATION DE LA
CLÉ :
NUMÉRO D’IDENTIFICATION DU
VÉHICULE :
RENSEIGNEMENTS FOURNIS SUR
L’ÉTIQUETTE DU MODÈLE :
FAU26381
Numéro d’identification de la clé
1. Numéro d’identification de la clé
Le numéro d’identification de la clé
est poinçonné sur l’onglet de la clé.
Inscrire ce numéro à l’endroit prévu et
s’y référer lors de la commande d’une
nouvelle clé.
FAU26410
Numéro d’identification du
véhicule
1. Numéro d’identification du véhicule
Le numéro d’identification du véhicu-
le est poinçonné sur le cadre.
N.B.:
Le numéro d’identification du véhicu-
le sert à identifier la moto et, selon les
pays, est requis lors de son immatri-
culation.
1
1
9
RENSEIGNEMENTS COMPLÉMENTAIRES
9-1
5D8-F8199-F0.qxd 1/6/07 17:14 Página 83

FAU26490

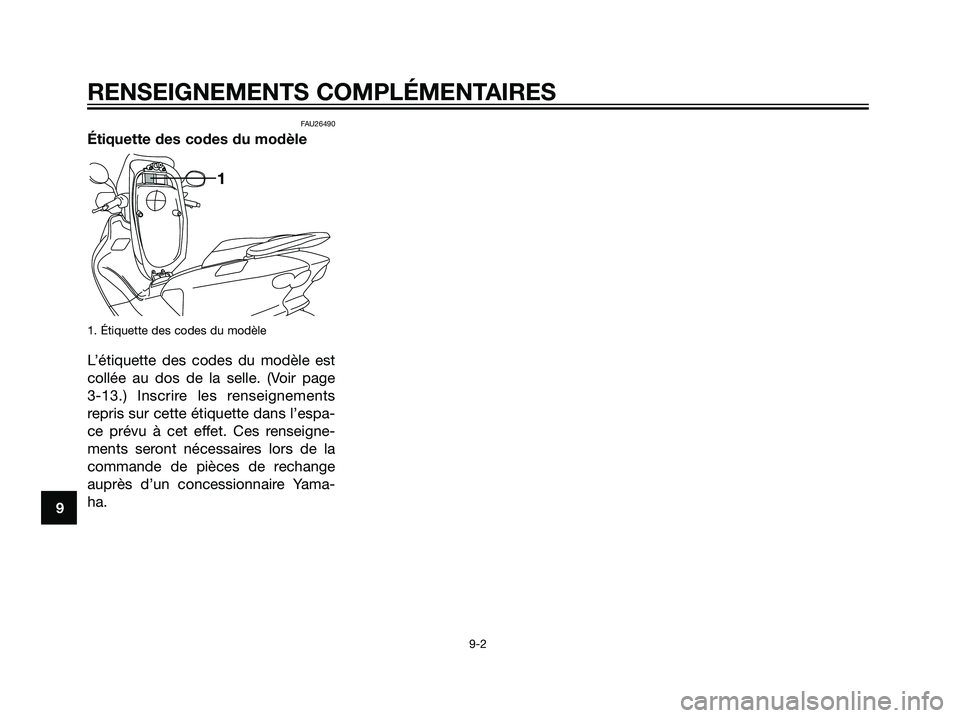

Étiquette des codes du modèle
1. Étiquette des codes du modèle
L’étiquette des codes du modèle est
collée au dos de la selle. (Voir page
3-13.) Inscrire les renseignements
repris sur cette étiquette dans l’espa-
ce prévu à cet effet. Ces renseigne-
ments seront nécessaires lors de la
commande de pièces de rechange
auprès d’un concessionnaire Yama-
ha.
1
9
RENSEIGNEMENTS COMPLÉMENTAIRES
9-2
5D8-F8199-F0.qxd 1/6/07 17:14 Página 84

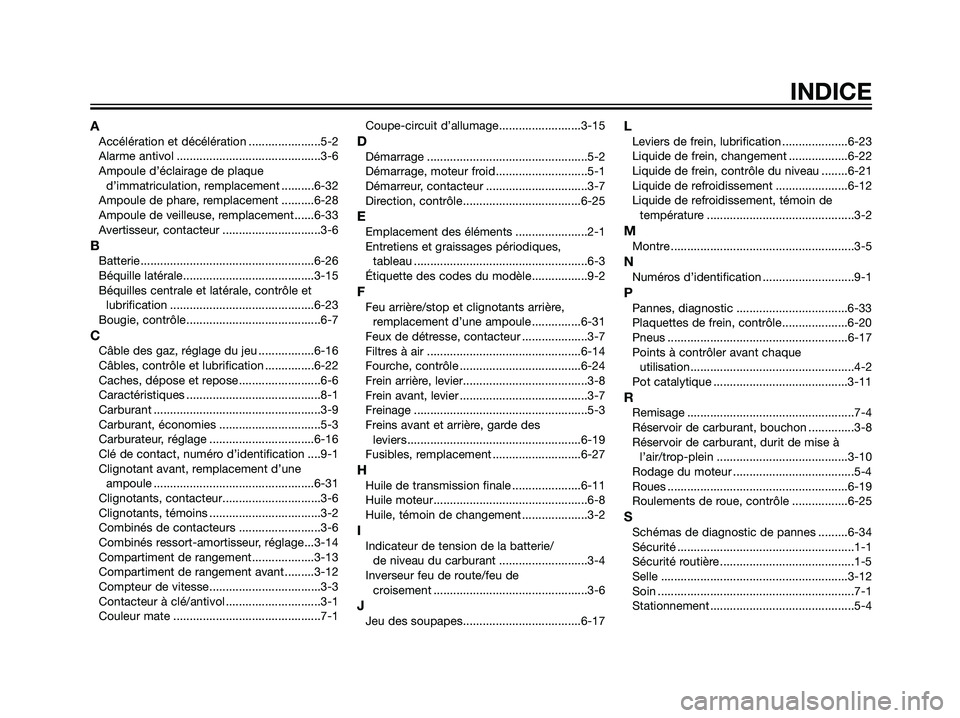

AAccélération et décélération ......................5-2
Alarme antivol ............................................3-6
Ampoule d’éclairage de plaque
d’immatriculation, remplacement ..........6-32
Ampoule de phare, remplacement ..........6-28
Ampoule de veilleuse, remplacement ......6-33
Avertisseur, contacteur ..............................3-6
BBatterie .....................................................6-26
Béquille latérale........................................3-15
Béquilles centrale et latérale, contrôle et
lubrification ............................................6-23
Bougie, contrôle.........................................6-7
CCâble des gaz, réglage du jeu .................6-16
Câbles, contrôle et lubrification ...............6-22
Caches, dépose et repose.........................6-6
Caractéristiques .........................................8-1
Carburant ...................................................3-9
Carburant, économies ...............................5-3
Carburateur, réglage ................................6-16
Clé de contact, numéro d’identification ....9-1
Clignotant avant, remplacement d’une
ampoule .................................................6-31
Clignotants, contacteur..............................3-6
Clignotants, témoins ..................................3-2
Combinés de contacteurs .........................3-6
Combinés ressort-amortisseur, réglage...3-14
Compartiment de rangement...................3-13
Compartiment de rangement avant .........3-12
Compteur de vitesse..................................3-3
Contacteur à clé/antivol .............................3-1
Couleur mate .............................................7-1Coupe-circuit d’allumage.........................3-15
DDémarrage .................................................5-2
Démarrage, moteur froid............................5-1
Démarreur, contacteur ...............................3-7
Direction, contrôle....................................6-25
EEmplacement des éléments ......................2-1
Entretiens et graissages périodiques,
tableau .....................................................6-3
Étiquette des codes du modèle.................9-2
FFeu arrière/stop et clignotants arrière,
remplacement d’une ampoule ...............6-31
Feux de détresse, contacteur ....................3-7
Filtres à air ...............................................6-14
Fourche, contrôle .....................................6-24
Frein arrière, levier......................................3-8
Frein avant, levier .......................................3-7
Freinage .....................................................5-3
Freins avant et arrière, garde des
leviers.....................................................6-19
Fusibles, remplacement ...........................6-27
HHuile de transmission finale .....................6-11
Huile moteur...............................................6-8
Huile, témoin de changement ....................3-2
IIndicateur de tension de la batterie/
de niveau du carburant ...........................3-4
Inverseur feu de route/feu de
croisement ...............................................3-6
JJeu des soupapes....................................6-17
LLeviers de frein, lubrification ....................6-23
Liquide de frein, changement ..................6-22
Liquide de frein, contrôle du niveau ........6-21
Liquide de refroidissement ......................6-12
Liquide de refroidissement, témoin de
température .............................................3-2
MMontre ........................................................3-5
NNuméros d’identification ............................9-1
PPannes, diagnostic ..................................6-33
Plaquettes de frein, contrôle....................6-20
Pneus .......................................................6-17
Points à contrôler avant chaque
utilisation..................................................4-2
Pot catalytique .........................................3-11
RRemisage ...................................................7-4
Réservoir de carburant, bouchon ..............3-8
Réservoir de carburant, durit de mise à
l’air/trop-plein ........................................3-10
Rodage du moteur .....................................5-4
Roues .......................................................6-19
Roulements de roue, contrôle .................6-25
SSchémas de diagnostic de pannes .........6-34
Sécurité ......................................................1-1
Sécurité routière .........................................1-5
Selle .........................................................3-12
Soin ............................................................7-1
Stationnement ............................................5-4
INDICE
5D8-F8199-F0.qxd 1/6/07 17:14 Página 85

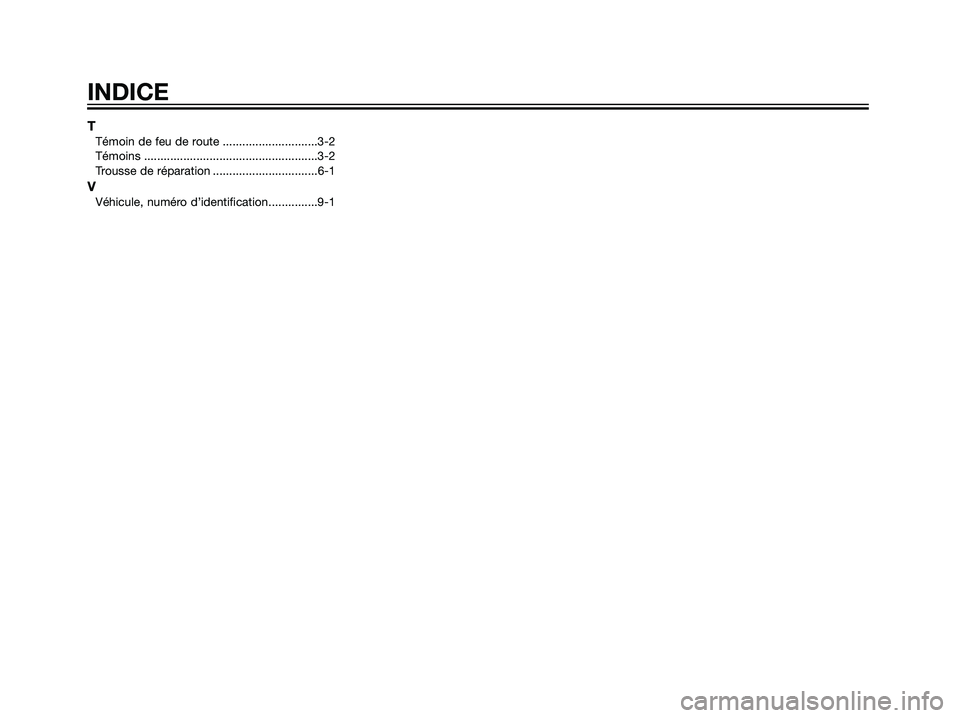

TTémoin de feu de route .............................3-2
Témoins .....................................................3-2
Trousse de réparation ................................6-1
VVéhicule, numéro d’identification...............9-1
INDICE
5D8-F8199-F0.qxd 1/6/07 17:14 Página 86

5D8-F8199-F0.qxd 1/6/07 17:14 Página 87
