YAMAHA MAJESTY 125 2008 Manuale duso (in Italian)

HAU15591
Il proprietario è responsabile delle
condizioni del veicolo. Componenti
vitali possono iniziare a deteriorarsi
rapidamente ed in modo imprevisto,
anche se il veicolo resta inutilizzato
(per esempio, a seguito della esposi-
zione agli elementi). Qualsiasi dan-
neggiamento, perdita di liquidi o di
pressione dei pneumatici può avere
serie conseguenze. Pertanto è molto
importante, oltre ad un controllo visi-
vo, controllare i seguenti punti prima
di ogni utilizzo.
NOTA:
Eseguire sempre i controlli citati ogni
volta che si utilizza il veicolo. Questi
controlli possono venire eseguiti in
pochissimo tempo, e la sicurezza che
assicurano al pilota compensa questa
perdita di tempo.
HWA11150
s s
AVVERTENZA
Se uno dei componenti nella lista
dei controlli prima dell’utilizzo non
funziona correttamente, farlo con-
trollare e riparare prima di utilizza-
re il veicolo.
4
CONTROLLI PRIMA DELL’UTILIZZO
4-1
5D8-F8199-H0.qxd 1/6/07 17:17 Página 31

4
CONTROLLI PRIMA DELL’UTILIZZO
4-2
HAU15605

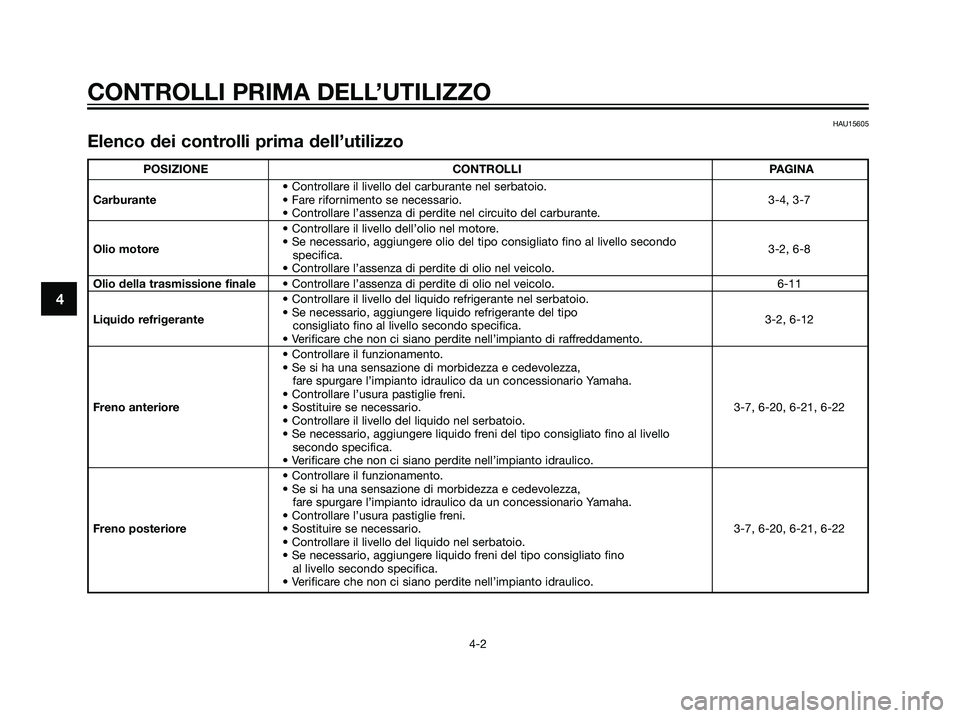

Elenco dei controlli prima dell’utilizzo
POSIZIONE CONTROLLI PAGINA
• Controllare il livello del carburante nel serbatoio.
Carburante• Fare rifornimento se necessario. 3-4, 3-7
• Controllare l’assenza di perdite nel circuito del carburante.
• Controllare il livello dell’olio nel motore.
Olio motore• Se necessario, aggiungere olio del tipo consigliato fino al livello secondo
3-2, 6-8
specifica.
• Controllare l’assenza di perdite di olio nel veicolo.
Olio della trasmissione finale• Controllare l’assenza di perdite di olio nel veicolo. 6-11
• Controllare il livello del liquido refrigerante nel serbatoio.
Liquido refrigerante• Se necessario, aggiungere liquido refrigerante del tipo
3-2, 6-12
consigliato fino al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto di raffreddamento.
• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
Freno anteriore• Sostituire se necessario. 3-7, 6-20, 6-21, 6-22
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo consigliato fino al livello
secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.
• Controllare il funzionamento.
• Se si ha una sensazione di morbidezza e cedevolezza,
fare spurgare l’impianto idraulico da un concessionario Yamaha.
• Controllare l’usura pastiglie freni.
Freno posteriore• Sostituire se necessario. 3-7, 6-20, 6-21, 6-22
• Controllare il livello del liquido nel serbatoio.
• Se necessario, aggiungere liquido freni del tipo consigliato fino
al livello secondo specifica.
• Verificare che non ci siano perdite nell’impianto idraulico.
5D8-F8199-H0.qxd 1/6/07 17:17 Página 32

4
CONTROLLI PRIMA DELL’UTILIZZO
4-3

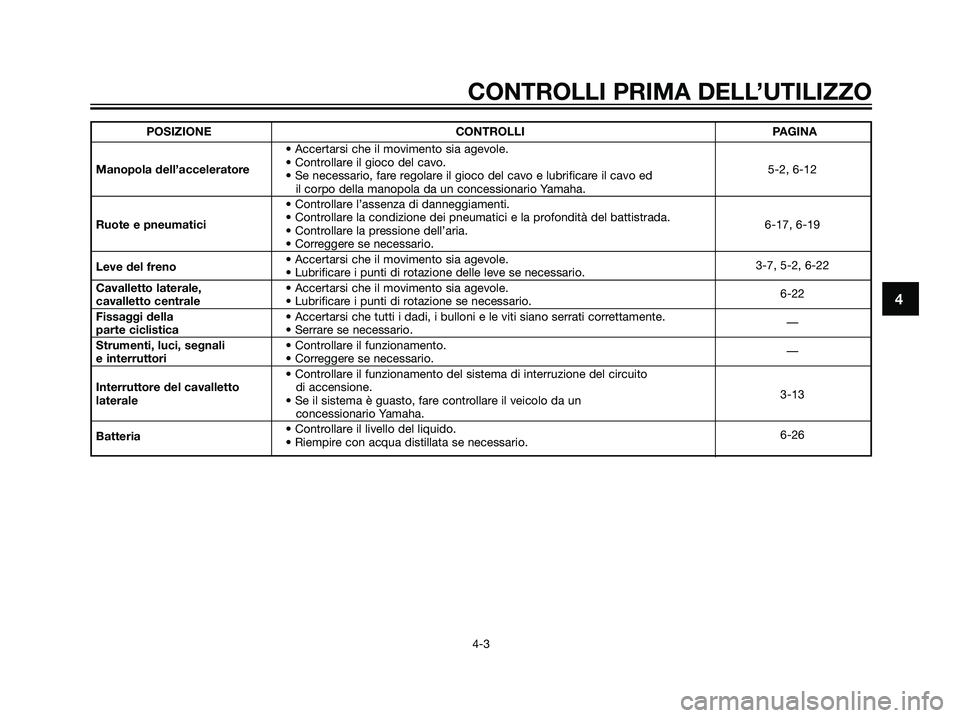

POSIZIONE CONTROLLI PAGINA
• Accertarsi che il movimento sia agevole.
Manopola dell’acceleratore• Controllare il gioco del cavo.
5-2, 6-12
• Se necessario, fare regolare il gioco del cavo e lubrificare il cavo ed
il corpo della manopola da un concessionario Yamaha.
• Controllare l’assenza di danneggiamenti.
Ruote e pneumatici• Controllare la condizione dei pneumatici e la profondità del battistrada.
6-17, 6-19
• Controllare la pressione dell’aria.
• Correggere se necessario.
Leve del freno• Accertarsi che il movimento sia agevole.
• Lubrificare i punti di rotazione delle leve se necessario.3-7, 5-2, 6-22
Cavalletto laterale, • Accertarsi che il movimento sia agevole.
cavalletto centrale• Lubrificare i punti di rotazione se necessario.6-22
Fissaggi della • Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
parte ciclistica• Serrare se necessario.—
Strumenti, luci, segnali • Controllare il funzionamento.
e interruttori• Correggere se necessario.—
• Controllare il funzionamento del sistema di interruzione del circuito
Interruttore del cavalletto di accensione.
3-13
laterale• Se il sistema è guasto, fare controllare il veicolo da un
concessionario Yamaha.
Batteria• Controllare il livello del liquido.
• Riempire con acqua distillata se necessario.6-26
5D8-F8199-H0.qxd 1/6/07 17:17 Página 33

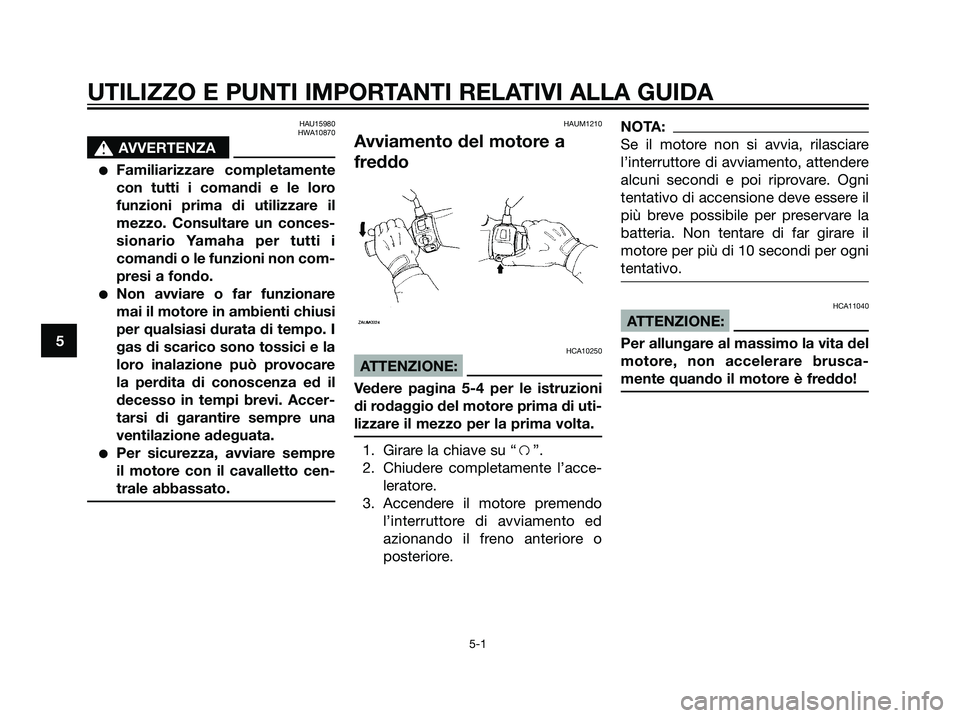

HAU15980
HWA10870
s s
AVVERTENZA
Familiarizzare completamente
con tutti i comandi e le loro
funzioni prima di utilizzare il
mezzo. Consultare un conces-
sionario Yamaha per tutti i
comandi o le funzioni non com-
presi a fondo.
Non avviare o far funzionare
mai il motore in ambienti chiusi
per qualsiasi durata di tempo. I
gas di scarico sono tossici e la
loro inalazione può provocare
la perdita di conoscenza ed il
decesso in tempi brevi. Accer-
tarsi di garantire sempre una
ventilazione adeguata.
Per sicurezza, avviare sempre
il motore con il cavalletto cen-
trale abbassato.
HAUM1210
Avviamento del motore a
freddo
HCA10250
ATTENZIONE:
Vedere pagina 5-4 per le istruzioni
di rodaggio del motore prima di uti-
lizzare il mezzo per la prima volta.
1. Girare la chiave su “f”.
2. Chiudere completamente l’acce-
leratore.
3. Accendere il motore premendo
l’interruttore di avviamento ed
azionando il freno anteriore o
posteriore.
NOTA:
Se il motore non si avvia, rilasciare
l’interruttore di avviamento, attendere
alcuni secondi e poi riprovare. Ogni
tentativo di accensione deve essere il
più breve possibile per preservare la
batteria. Non tentare di far girare il
motore per più di 10 secondi per ogni
tentativo.
HCA11040
ATTENZIONE:
Per allungare al massimo la vita del
motore, non accelerare brusca-
mente quando il motore è freddo!
5
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-1
5D8-F8199-H0.qxd 1/6/07 17:17 Página 34

HAU16760

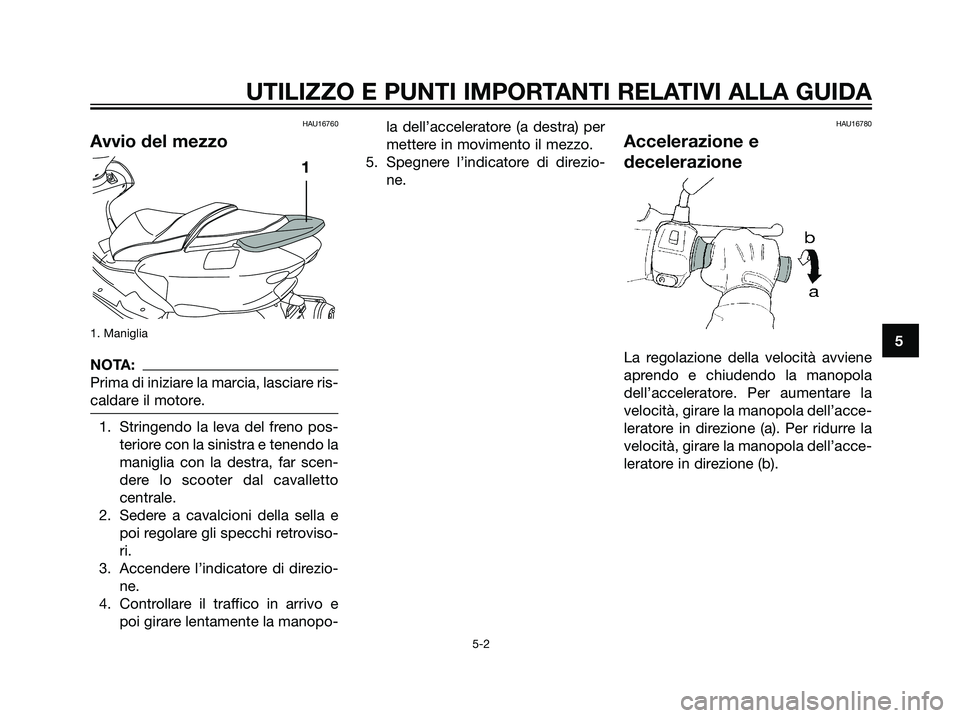

Avvio del mezzo
1. Maniglia
NOTA:
Prima di iniziare la marcia, lasciare ris-
caldare il motore.
1. Stringendo la leva del freno pos-
teriore con la sinistra e tenendo la
maniglia con la destra, far scen-
dere lo scooter dal cavalletto
centrale.
2. Sedere a cavalcioni della sella e
poi regolare gli specchi retroviso-
ri.
3. Accendere l’indicatore di direzio-
ne.
4. Controllare il traffico in arrivo e
poi girare lentamente la manopo-la dell’acceleratore (a destra) per
mettere in movimento il mezzo.
5. Spegnere l’indicatore di direzio-
ne.
HAU16780
Accelerazione e
decelerazione
La regolazione della velocità avviene
aprendo e chiudendo la manopola
dell’acceleratore. Per aumentare la
velocità, girare la manopola dell’acce-
leratore in direzione (a). Per ridurre la
velocità, girare la manopola dell’acce-
leratore in direzione (b).
1
5
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
5D8-F8199-H0.qxd 1/6/07 17:17 Página 35

HAU16791

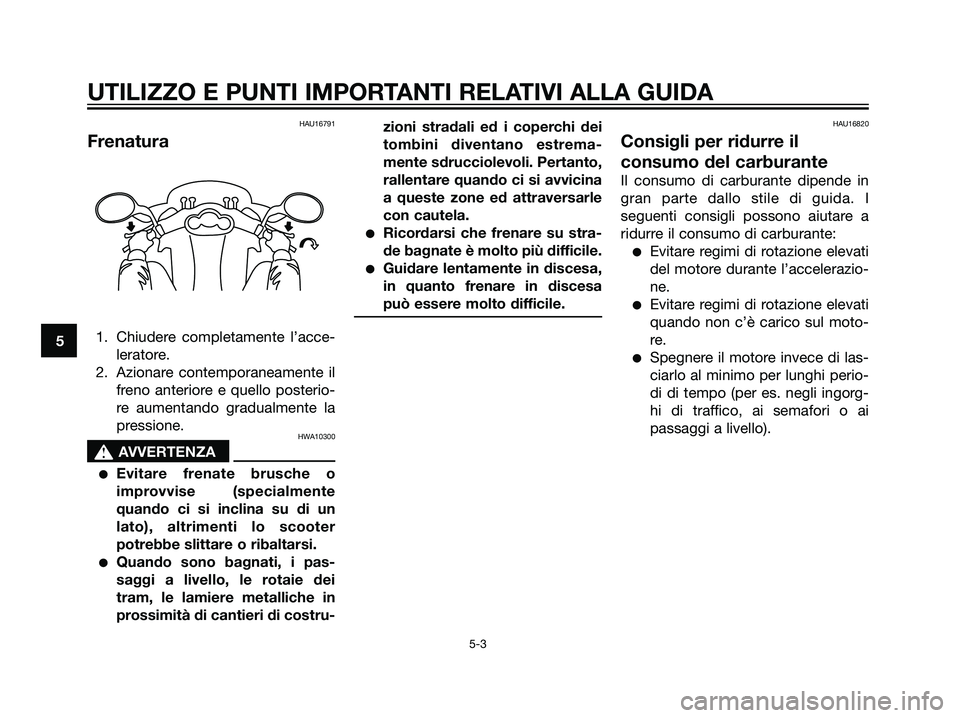

Frenatura
1. Chiudere completamente l’acce-
leratore.
2. Azionare contemporaneamente il
freno anteriore e quello posterio-
re aumentando gradualmente la
pressione.
HWA10300
s s
AVVERTENZA
Evitare frenate brusche o
improvvise (specialmente
quando ci si inclina su di un
lato), altrimenti lo scooter
potrebbe slittare o ribaltarsi.
Quando sono bagnati, i pas-
saggi a livello, le rotaie dei
tram, le lamiere metalliche in
prossimità di cantieri di costru-zioni stradali ed i coperchi dei
tombini diventano estrema-
mente sdrucciolevoli. Pertanto,
rallentare quando ci si avvicina
a queste zone ed attraversarle
con cautela.
Ricordarsi che frenare su stra-
de bagnate è molto più difficile.
Guidare lentamente in discesa,
in quanto frenare in discesa
può essere molto difficile.
HAU16820
Consigli per ridurre il
consumo del carburante
Il consumo di carburante dipende in
gran parte dallo stile di guida. I
seguenti consigli possono aiutare a
ridurre il consumo di carburante:
Evitare regimi di rotazione elevati
del motore durante l’accelerazio-
ne.
Evitare regimi di rotazione elevati
quando non c’è carico sul moto-
re.
Spegnere il motore invece di las-
ciarlo al minimo per lunghi perio-
di di tempo (per es. negli ingorg-
hi di traffico, ai semafori o ai
passaggi a livello).
5
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
5D8-F8199-H0.qxd 1/6/07 17:17 Página 36

HAU16830

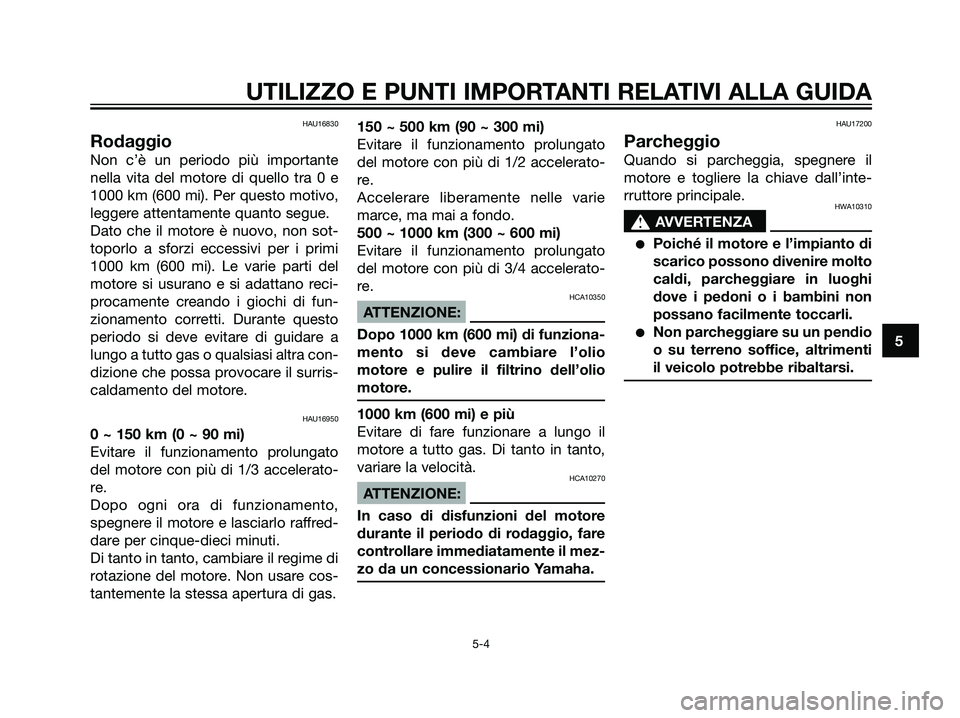

Rodaggio
Non c’è un periodo più importante
nella vita del motore di quello tra 0 e
1000 km (600 mi). Per questo motivo,
leggere attentamente quanto segue.
Dato che il motore è nuovo, non sot-
toporlo a sforzi eccessivi per i primi
1000 km (600 mi). Le varie parti del
motore si usurano e si adattano reci-
procamente creando i giochi di fun-
zionamento corretti. Durante questo
periodo si deve evitare di guidare a
lungo a tutto gas o qualsiasi altra con-
dizione che possa provocare il surris-
caldamento del motore.
HAU16950
0 ~ 150 km (0 ~ 90 mi)
Evitare il funzionamento prolungato
del motore con più di 1/3 accelerato-
re.
Dopo ogni ora di funzionamento,
spegnere il motore e lasciarlo raffred-
dare per cinque-dieci minuti.
Di tanto in tanto, cambiare il regime di
rotazione del motore. Non usare cos-
tantemente la stessa apertura di gas.150 ~ 500 km (90 ~ 300 mi)
Evitare il funzionamento prolungato
del motore con più di 1/2 accelerato-
re.
Accelerare liberamente nelle varie
marce, ma mai a fondo.
500 ~ 1000 km (300 ~ 600 mi)
Evitare il funzionamento prolungato
del motore con più di 3/4 accelerato-
re.
HCA10350
ATTENZIONE:
Dopo 1000 km (600 mi) di funziona-
mento si deve cambiare l’olio
motore e pulire il filtrino dell’olio
motore.
1000 km (600 mi) e più
Evitare di fare funzionare a lungo il
motore a tutto gas. Di tanto in tanto,
variare la velocità.
HCA10270
ATTENZIONE:
In caso di disfunzioni del motore
durante il periodo di rodaggio, fare
controllare immediatamente il mez-
zo da un concessionario Yamaha.
HAU17200
Parcheggio
Quando si parcheggia, spegnere il
motore e togliere la chiave dall’inte-
rruttore principale.
HWA10310
s s
AVVERTENZA
Poiché il motore e l’impianto di
scarico possono divenire molto
caldi, parcheggiare in luoghi
dove i pedoni o i bambini non
possano facilmente toccarli.
Non parcheggiare su un pendio
o su terreno soffice, altrimenti
il veicolo potrebbe ribaltarsi.5
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
5D8-F8199-H0.qxd 1/6/07 17:17 Página 37

HAU17280

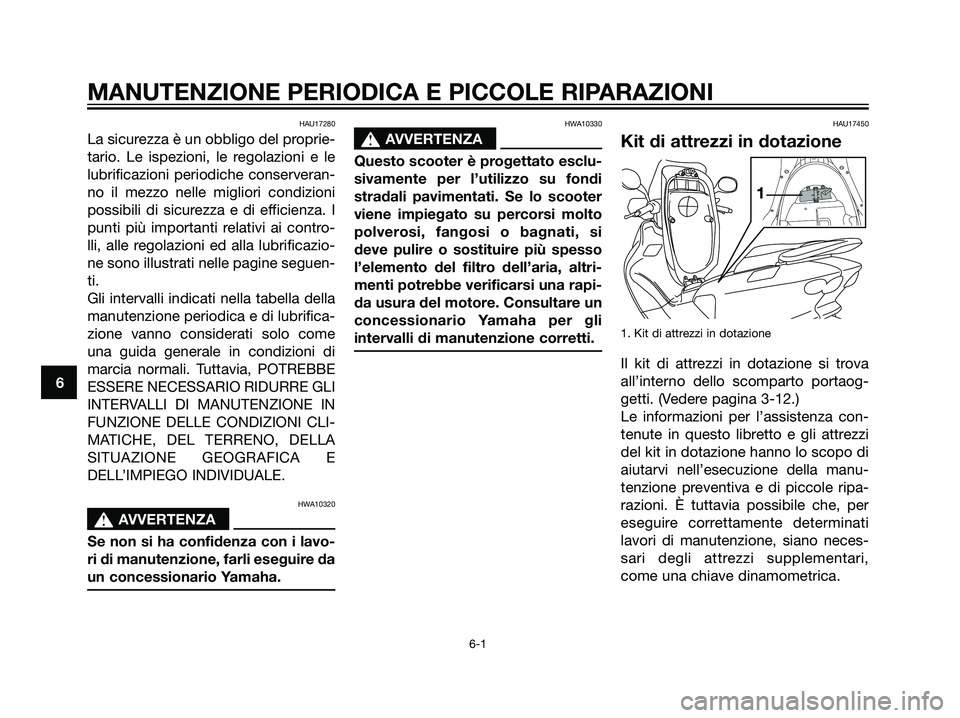

La sicurezza è un obbligo del proprie-
tario. Le ispezioni, le regolazioni e le
lubrificazioni periodiche conserveran-
no il mezzo nelle migliori condizioni
possibili di sicurezza e di efficienza. I
punti più importanti relativi ai contro-
lli, alle regolazioni ed alla lubrificazio-
ne sono illustrati nelle pagine seguen-
ti.
Gli intervalli indicati nella tabella della
manutenzione periodica e di lubrifica-
zione vanno considerati solo come
una guida generale in condizioni di
marcia normali. Tuttavia, POTREBBE
ESSERE NECESSARIO RIDURRE GLI
INTERVALLI DI MANUTENZIONE IN
FUNZIONE DELLE CONDIZIONI CLI-
MATICHE, DEL TERRENO, DELLA
SITUAZIONE GEOGRAFICA E
DELL’IMPIEGO INDIVIDUALE.
HWA10320
s s
AVVERTENZA
Se non si ha confidenza con i lavo-
ri di manutenzione, farli eseguire da
un concessionario Yamaha.
HWA10330
s s
AVVERTENZA
Questo scooter è progettato esclu-
sivamente per l’utilizzo su fondi
stradali pavimentati. Se lo scooter
viene impiegato su percorsi molto
polverosi, fangosi o bagnati, si
deve pulire o sostituire più spesso
l’elemento del filtro dell’aria, altri-
menti potrebbe verificarsi una rapi-
da usura del motore. Consultare un
concessionario Yamaha per gli
intervalli di manutenzione corretti.
HAU17450
Kit di attrezzi in dotazione
1. Kit di attrezzi in dotazione
Il kit di attrezzi in dotazione si trova
all’interno dello scomparto portaog-
getti. (Vedere pagina 3-12.)
Le informazioni per l’assistenza con-
tenute in questo libretto e gli attrezzi
del kit in dotazione hanno lo scopo di
aiutarvi nell’esecuzione della manu-
tenzione preventiva e di piccole ripa-
razioni. È tuttavia possibile che, per
eseguire correttamente determinati
lavori di manutenzione, siano neces-
sari degli attrezzi supplementari,
come una chiave dinamometrica.
1
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-1
5D8-F8199-H0.qxd 1/6/07 17:17 Página 38

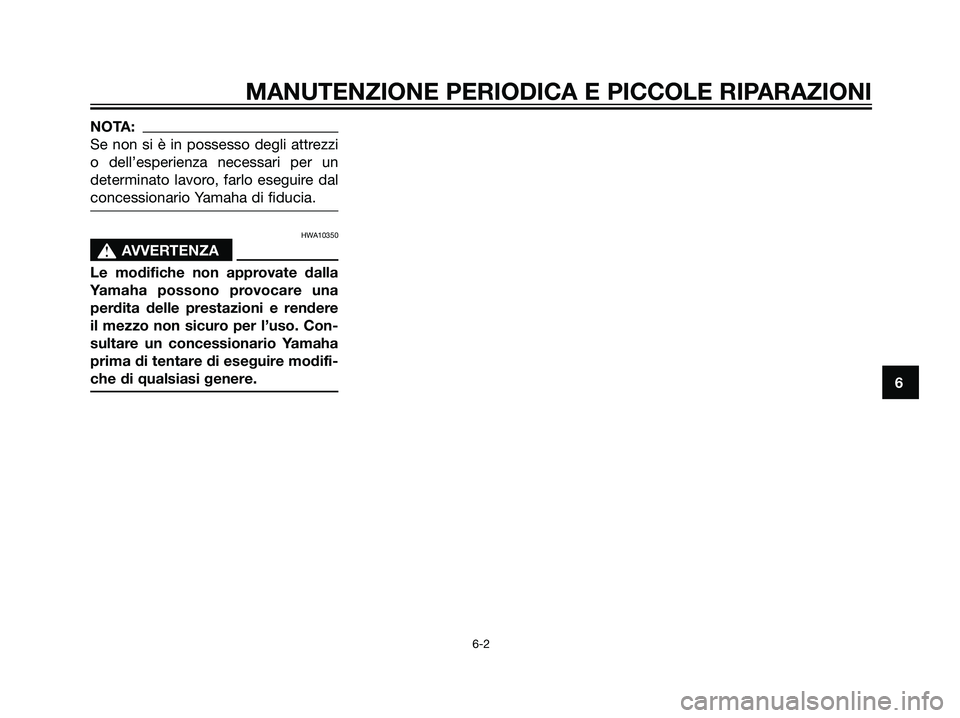

NOTA:
Se non si è in possesso degli attrezzi
o dell’esperienza necessari per un
determinato lavoro, farlo eseguire dal
concessionario Yamaha di fiducia.
HWA10350
s s
AVVERTENZA
Le modifiche non approvate dalla
Yamaha possono provocare una
perdita delle prestazioni e rendere
il mezzo non sicuro per l’uso. Con-
sultare un concessionario Yamaha
prima di tentare di eseguire modifi-
che di qualsiasi genere.
6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
5D8-F8199-H0.qxd 1/6/07 17:17 Página 39

6
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
HAU17710
Manutenzione periodica e lubrificazione
NOTA:
Il controlli annuali vanno eseguiti ogni anno, a meno che, in loro vece, non si esegua una manutenzione
basata sui chilometri.
Da 30000 km, ripetere gli intervalli di manutenzione iniziando da 6000 km.
Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedo-
no utensili speciali, dati ed abilità tecnica.
STATO CONTACHILOMETRI CONTRO-
Nº. POSIZIONE INTERVENTO DI CONTROLLO O(x 1000 Km)
LLO
MANUTENZIONE
1 6 12 18 24ANNUALE
1*Circuito del carburante• Verificare che i tubi flessibili della benzina e della
depressione non siano fessurati o danneggiati.√√√√ √
• Controllare lo stato.
2Candela• Pulire e ripristinare la distanza elettrodi.√√
• Sostituire.√√
3*Valvole• Controllare il gioco valvole.
• Regolare.√√√√
4Elemento del filtro • Pulire.√√dell’aria• Sostituire.√√
Elemento del filtro
5dell’aria del carter
• Pulire.√√√√
della cinghia
trapezoidale
6*Batteria• Controllare il livello e la densità del liquido della batteria.
• Accertarsi che il tubetto di sfiato sia posato correttamente.√√√√ √
• Controllare il funzionamento, il livello del liquido
7*Freno anterioree l’assenza di perdite nel veicolo.√√ √ √√ √
• Sostituire le pastiglie dei freni. Se consumate fino al limite
5D8-F8199-H0.qxd 1/6/07 17:17 Página 40
