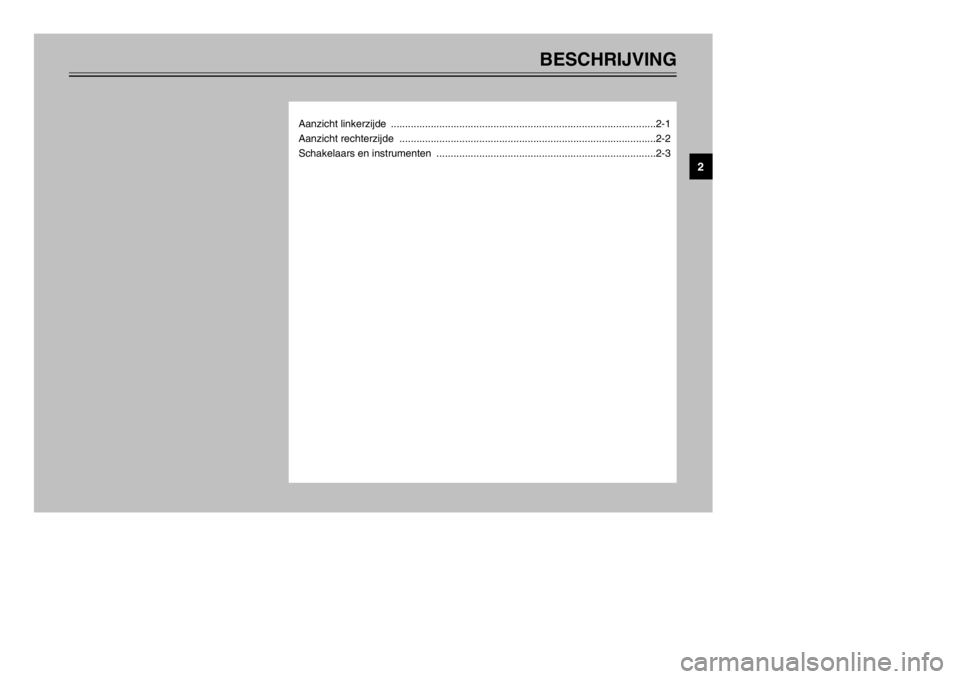

BESCHRIJVING
Aanzicht linkerzijde .............................................................................................2-1
Aanzicht rechterzijde ..........................................................................................2-2
Schakelaars en instrumenten .............................................................................2-3
2
5SJ-28199-D0 1/11/02 3:49 PM Page 11
Page 13 of 114
2-1
DAU00026
BESCHRIJVINGLocaties van onderdelen
2
1. Achterste opbergcompartiment (pagina 3-18)
2. Handgreep (pagina 5-2)
3. Stelring veervoorspanning (pagina 3-19)
4. Luchtfilterelement (pagina 6-21)5. V-riemhuisluchtfiltter (pagina 6-22)
6. Middenbok (pagina 6-31)
7. Zijstandaard (pagina 3-20, 6-31)
8. Vuldop brandstoftank (pagina 3-13)
12
3
4 5 6 7
8
Aanzicht linkerzijde
5SJ-28199-D0 1/11/02 3:49 PM Page 12
Page 14 of 114
2-2
BESCHRIJVING
2
9. Duozadel
10. Rijderzadel (pagina 3-17)
11 Luchtaanzuigschuif (pagina 6-23)
12. Koplamp (pagina 6-37)
13. Koelvloeistofradiator14. Accu (pagina 6-34)
15. Zekeringenkastje (pagina 6-36)
16. Afsluitdop koelvloeistofreservoir (pagina 6-19)
17. Kontrolevenster koelvloeistfreservoir (pagina 6-19)
18. Vuldop motorolie (pagina 6-15)
11
12
13 16 17
1815, 14
10
9
Aanzicht rechterzijde
5SJ-28199-D0 1/11/02 3:49 PM Page 13
Page 15 of 114
2-3
DAU00026
BESCHRIJVING
2
1. Achterremhendel (pagina 3-13)
2. Linker stuurschakelaars (pagina 3-10)
3. Opbergcompartiment voorzijde A (pagina 3-17)
4. Temperatuurmeter koelvloeistof (pagina 3-5)
5. Toerenteller (pagina 3-3)
6. Snelheidsmeter (pagina 3-3)
7. Multifunctioneel display (pagina 3-5)8. Brandstofniveaumeter (pagina 3-4)
9. Schakelaargroep rechter stuurzijde (pagina 3-12)
10. Voorremhendel (pagina 3-12)
11. Gasgreep (pagina 6-23, 6-31)
12. Opbergcompartiment voorzijde B (pagina 3-18)
13. Contactslot/stuurslot-unit (pagina 3-1)
1
23
46578910
11
12 13
Schakelaars en instrumenten
5SJ-28199-D0 1/11/02 3:49 PM Page 14
Page 16 of 114

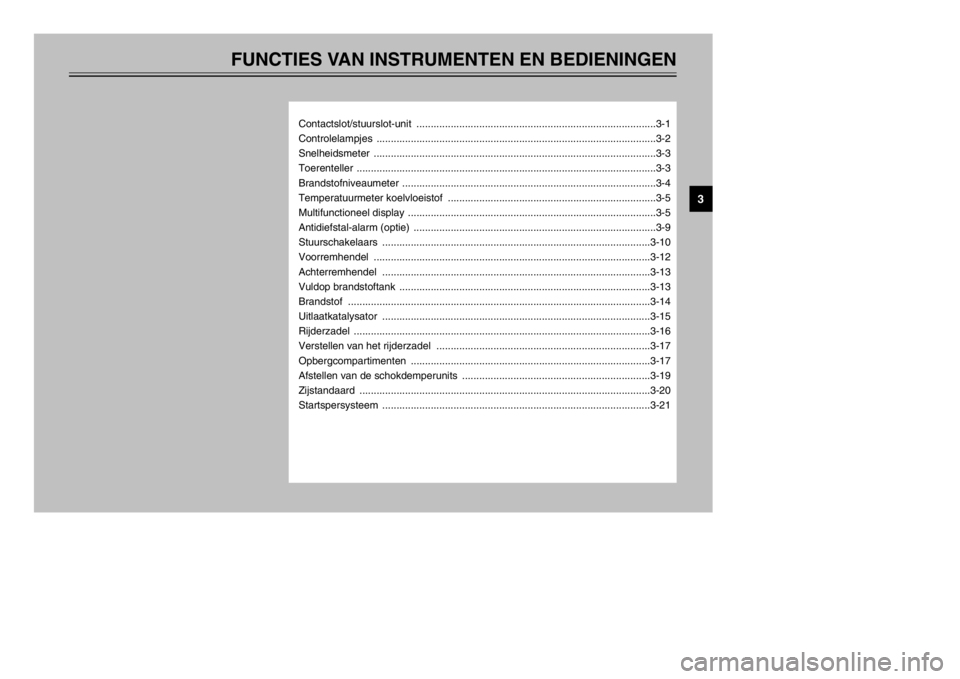

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
Contactslot/stuurslot-unit ....................................................................................3-1
Controlelampjes ..................................................................................................3-2
Snelheidsmeter ...................................................................................................3-3
Toerenteller .........................................................................................................3-3
Brandstofniveaumeter .........................................................................................3-4
Temperatuurmeter koelvloeistof .........................................................................3-5
Multifunctioneel display .......................................................................................3-5
Antidiefstal-alarm (optie) .....................................................................................3-9
Stuurschakelaars ..............................................................................................3-10
Voorremhendel .................................................................................................3-12
Achterremhendel ..............................................................................................3-13
Vuldop brandstoftank ........................................................................................3-13
Brandstof ..........................................................................................................3-14
Uitlaatkatalysator ..............................................................................................3-15
Rijderzadel ........................................................................................................3-16
Verstellen van het rijderzadel ...........................................................................3-17
Opbergcompartimenten ....................................................................................3-17
Afstellen van de schokdemperunits ..................................................................3-19
Zijstandaard ......................................................................................................3-20
Startspersysteem ..............................................................................................3-21
3
5SJ-28199-D0 1/11/02 3:49 PM Page 15
Page 17 of 114
3-1
DAU00029
Contactslot/stuurslot-unitContactslot/stuurslot-unitVia het contactslot/stuurslot worden het
ontstekingssysteem en de verlichtings-
systemen bediend en wordt het stuur ver-
grendeld. De diverse standen worden
hierna beschreven.
DAU04580
AAN (ON)
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting,
het achterlicht, de kentekenverlichting en
het parkeerlicht gaan branden en de
motor kan worden gestart. De sleutel kan
niet worden uitgenomen.
DAU00027
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
IGNITION
P
LOCK
ON
OFF
OPENPUSHPUSH
OPMERKING:De koplamp gaat automatisch branden
wanneer de motor wordt gestart en blijft
aan totdat de sleutel naar “OFF” wordt
gedraaid of de zijstandaard omlaag wordt
bewogen.
DAU00038
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
DAU00040
LOCK
Het stuur is vergrendeld en alle elektri-
sche systemen zijn uitgeschakeld. De
sleutel kan worden uitgenomen.Om het stuur te vergrendelen
1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in
en draai hem dan naar de “LOCK”-
stand. Houd de sleutel hierbij inge-
drukt.
3. Neem de sleutel uit.
Om het stuur te ontgrendelenDruk de sleutel in en draai hem dan naar
“OFF” terwijl de sleutel ingedrukt wordt
gehouden.
DW000016
X@Draai de contactsleutel nooit naar
“OFF” of naar “LOCK” terwijl de
scooter rijdt; elektrische systemen
worden dan afgeschakeld en mogelijk
zult u zo de macht over het stuur ver-
liezen of een ongeval veroorzaken.
Zorg altijd dat de scooter stilstaat
voordat u de sleutel naar “OFF” of
naar “LOCK” draait.
5SJ-28199-D0 1/11/02 3:49 PM Page 16
Page 18 of 114
3-2
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
DAU03733
.
(Parkeren)
Het stuur is vergrendeld en het achter-
licht, de kentekenverlichting en het par-
keerlicht branden, maar alle overige elek-
trische systemen zijn uitgeschakeld. De
sleutel kan worden uitgenomen.
Om het contactslot naar “
.” te draaien:
1. Draai de sleutel naar “LOCK”.
2. Draai de sleutel iets linksom tot hij
stuit.
3. Draai de sleutel nog verder linksom
en druk tegelijkertijd in tot hij vast-
klikt.
DCA00043
<>Gebruik de parkeerverlichting niet
gedurende langere tijd, anders kan de
accu ontladen raken.
DAU03734
Controlelampje “
7
” voor oliever-
versingstermijn
Controlelampje voor olieverversingstermijnDit controlelampje gaat aan zodra de eer-
ste 1.000 km zijn afgelegd en gaat vervol-
gens telkens na 3.000 km branden, om
zo aan te geven dat het tijd is om de
motorolie te verversen.
Als de motorolie werd ververst voordat
het controlelampje olieverversingstermijn
brandde (dus voordat de intervalperiode
voor olieverversing was verstreken), moet
het controlelampje na de olieverversing
worden teruggesteld om het eerstvolgen-
de tijdstip voor olieverversing correct aan
te geven. (Zie pagina 6-17 voor de juiste
werkwijze.)
Het elektrisch circuit van het controle-
lampje kan via de volgende procedure
worden getest.
1. Zet de noodstopschakelaar in “#”
en draai de sleutel naar “ON”.
2. Kijk of het controlelampje een paar
seconden oplicht en dan dooft.
3. Als het controlelampje niet gaat
branden, vraag dan een Yamaha
dealer het elektrisch circuit te testen.
DAU00056
ControlelampjesControlelampjes
DAU04121
Controlelampjes richtingaanwijzers
“4” en “6”Controlelampjes richtingaanwijzersHet bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is
gedrukt.
DAU00063
Controlelampje grootlicht “&”Controlelampje grootlichtDit controlelampje gaat branden wanneer
het grootlicht van de koplamp is inge-
schakeld.
1
2
3
4
1. Controlelampje “
7
” voor
olieverversingstermijn
2. Controlelamp grootlicht “&”
3. Controlelamp linker richtingaanwijzers
“4”
4. Controlelamp rechter richtingaanwijzer
“6”
5SJ-28199-D0 1/11/02 3:49 PM Page 17
Page 19 of 114
3-3
OPMERKING:Het controlelampje olieverversingstermijn
kan gaan knipperen als gas wordt gege-
ven terwijl de scooter op de middenbok
staat; dit wijst dan echter niet op een sto-
ring.FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
DAU04582
ToerentellerToerentellerMet de elektrische toerenteller kan de
motorrijder het motortoerental controleren
en dit binnen het ideale bereik houden.
Wanneer de sleutel naar “ON” wordt
gedraaid, beweegt de wijzer van de toe-
renteller naar 10.000 r/min en weer terug
naar nul r/min om het elektrisch circuit te
testen.
1
1. Toerenteller
DAU04581
SnelheidsmeterSnelheidsmeterDe snelheidsmeter toont de actuele rij-
snelheid.
Wanneer de sleutel naar “ON” wordt
gedraaid, beweegt de wijzer van de snel-
heidsmeter naar 160 km/u en weer terug
naar nul om het elektrisch circuit te tes-
ten.
1
1. Snelheidsmeter
5SJ-28199-D0 1/11/02 3:49 PM Page 18
Page 20 of 114
3-4
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3
DAU00110
BrandstofniveaumeterBrandstofniveaumeterDe brandstofniveaumeter geeft aan hoe-
veel brandstof in de tank aanwezig is. De
naald beweegt naar “E” (Empty) naarma-
te het brandstofniveau daalt. Wanneer de
aanwijsnaald bij “E” staat, is nog ca. 2 L
brandstof in de tank aanwezig. Vul in dat
geval zo snel mogelijk brandstof bij.OPMERKING:Voorkom dat de brandstoftank geheel
droog komt te staan.
1
1. Brandstofniveaumeter
DCA00134
<>8Laat de motor niet draaien bij een
hoger motortoerental dan
8.500 r/min.
8Deze motor is uitgerust met een
toerentalbegrenzer, die voorkomt
dat het motortoerental hoger
wordt dan ongeveer 9.000 r/min.
5SJ-28199-D0 1/11/02 3:49 PM Page 19
