ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
3. Retirer la douille, attachée à
l’ampoule, en la tournant dans le
sens inverse des aiguilles d’une
montre.
4. Retirer l’ampoule défectueuse en
l’enfonçant et en la tournant dans
le sens inverse des aiguilles d’une
montre.
5. Monter une ampoule neuve dans la
douille, l’enfoncer et la tourner à
fond dans le sens des aiguilles
d’une montre.
6. Reposer la douille, attachée à
l’ampoule, en la tournant dans le
sens des aiguilles d’une montre.
7. Reposer le carénage.
1
1. Douille d’ampoule de feu arrière/stop
3. Retirer la lentille de l’ampoule
d’éclairage de la plaque d’imma-
triculation en enlevant ses vis.
12
1. Lentille de l’ampoule d’éclairage de la
plaque d’immatriculation
2. Vis (×2)
FAU03621
Remplacement de l’ampoule
d’éclairage de la plaque
d’immatriculation
Ampoule d’éclairage de la plaque d’immatriculation, remplacement
1. Dresser le scooter sur sa béquille
centrale.
2. Déposer le carénage C. (Voir les
explications relatives à sa dépose
et sa mise en place à la page 6-10.)
5SJ-28199-F1 7/11/02 11:18 AM Page 90

6-42
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
4. Retirer l’ampoule défectueuse en
tirant sur celle-ci.
5. Monter une ampoule neuve dans la
douille.
6. Remettre la lentille en place et la
fixer à l’aide de ses vis.
FC000108
fF
Ne pas serrer les vis à l’excès afin de
ne pas risquer de casser la lentille.
7. Reposer le carénage.
1

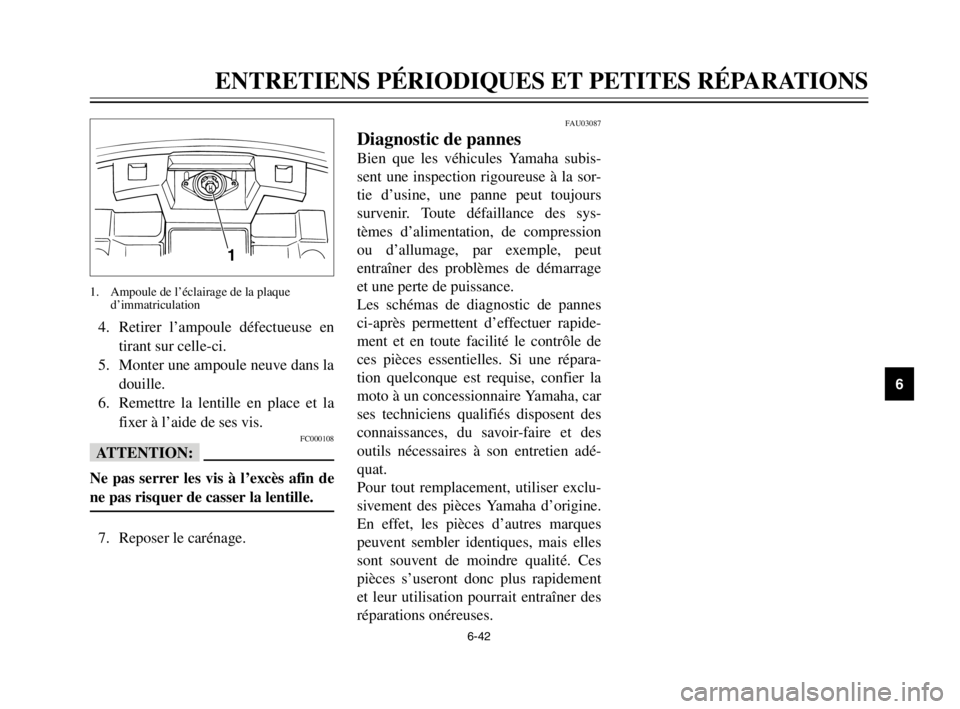

1. Ampoule de l’éclairage de la plaque
d’immatriculation
FAU03087
Diagnostic de pannesDépannages
Bien que les véhicules Yamaha subis-
sent une inspection rigoureuse à la sor-
tie d’usine, une panne peut toujours
survenir. Toute défaillance des sys-
tèmes d’alimentation, de compression
ou d’allumage, par exemple, peut
entraîner des problèmes de démarrage
et une perte de puissance.
Les schémas de diagnostic de pannes
ci-après permettent d’effectuer rapide-
ment et en toute facilité le contrôle de
ces pièces essentielles. Si une répara-
tion quelconque est requise, confier la
moto à un concessionnaire Yamaha, car
ses techniciens qualifiés disposent des
connaissances, du savoir-faire et des
outils nécessaires à son entretien adé-
quat.
Pour tout remplacement, utiliser exclu-
sivement des pièces Yamaha d’origine.
En effet, les pièces d’autres marques
peuvent sembler identiques, mais elles
sont souvent de moindre qualité. Ces
pièces s’useront donc plus rapidement
et leur utilisation pourrait entraîner des
réparations onéreuses.
5SJ-28199-F1 7/11/02 11:18 AM Page 91

6-43
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
FAU01581
Schémas de diagnostic de pannesPannes, diagnostics
Problèmes de démarrage ou mauvais rendement du moteurFW000125
XG
Ne jamais contrôler le circuit de carburant en fumant, ou à proximité d’une flamme.
2. Compression
3. Allumage
4. Batterie 1. Carburant
Contrôler le niveau de
carburant dans le réservoir
de carburant.Niveau de carburant suffisant
Réservoir de carburant videContrôler la compression.
Faire le plein de carburant.
Actionner le démarreur
électrique.Compression
Pas de compressionContrôler l’allumage.
Faire contrôler le véhicule par un concessionnaire Yamaha.
Déposer la bougie et
contrôler les électrodes.Humides
SèchesEssuyer à l’aide d’un chiffon sec et rectifier
l’écartement des électrodes ou remplacer la bougie.
Faire contrôler le véhicule par un
concessionnaire Yamaha.Tourner la poignée des gaz jusqu’à
mi-course, puis actionner le démarreur.
Le moteur ne se met pas en marche.
Contrôler la batterie.
Actionner le démarreur
électrique.Le démarreur tourne
rapidement.
Le démarreur tourne
lentement.La batterie est en bon état.
Contrôler la connexion des
câbles de la batterie et
recharger celle-ci si nécessaire.
Le moteur ne se met pas en marche.
Contrôler la compression.
Le moteur ne se met pas en marche.
Faire contrôler le véhicule par un
concessionnaire Yamaha.
5SJ-28199-F1 7/11/02 11:18 AM Page 92

6-44
ENTRETIENS PÉRIODIQUES ET PETITES RÉPARATIONS
6
Surchauffe du moteurFW000070
XG
8Ne pas enlever le bouchon du radiateur quand le moteur et le radiateur sont chauds. Du liquide chaud et de la
vapeur risquent de jaillir sous forte pression et de provoquer des brûlures. Veiller à attendre que le moteur ait
refroidi.
8Après avoir retiré la vis de retenue du bouchon du radiateur, poser un chiffon épais ou une serviette sur celui-ci,
puis le tourner lentement dans le sens inverse des aiguilles d’une montre jusqu’au point de détente afin de faire
tomber la pression résiduelle. Une fois que le sifflement s’est arrêté, appuyer sur le bouchon tout en le tournant
dans le sens inverse des aiguilles d’une montre, puis l’enlever.
N.B.:
Si le liquide de refroidissement recommandé n’est pas disponible, on peut utiliser de l’eau du robinet, à condition de la rem-
placer dès que possible par le liquide prescrit.
Le niveau du liquide
de refroidissement
est suffisant.
Pas de
fuite Fuites
Faire contrôler et réparer le circuit de
refroidissement par un concessionnaire
Yamaha.
Faire l’appoint de liquide de
refroidissement. (Voir N.B.)
Attendre que le
moteur ait refroidi.Contrôler le niveau du liquide
de refroidissement dans le
vase d'expansion et le radiateur.
Niveau insuffisant : contrôler
le circuit de refroidissement
afin de détecter toute fuite.
Mettre le moteur en marche. Si le moteur surchauffe à
nouveau, faire contrôler et réparer le circuit de refroidis-
sement par un concessionnaire Yamaha.
5SJ-28199-F1 7/11/02 11:18 AM Page 93

5SJ-28199-F1 7/11/02 11:18 AM Page 94

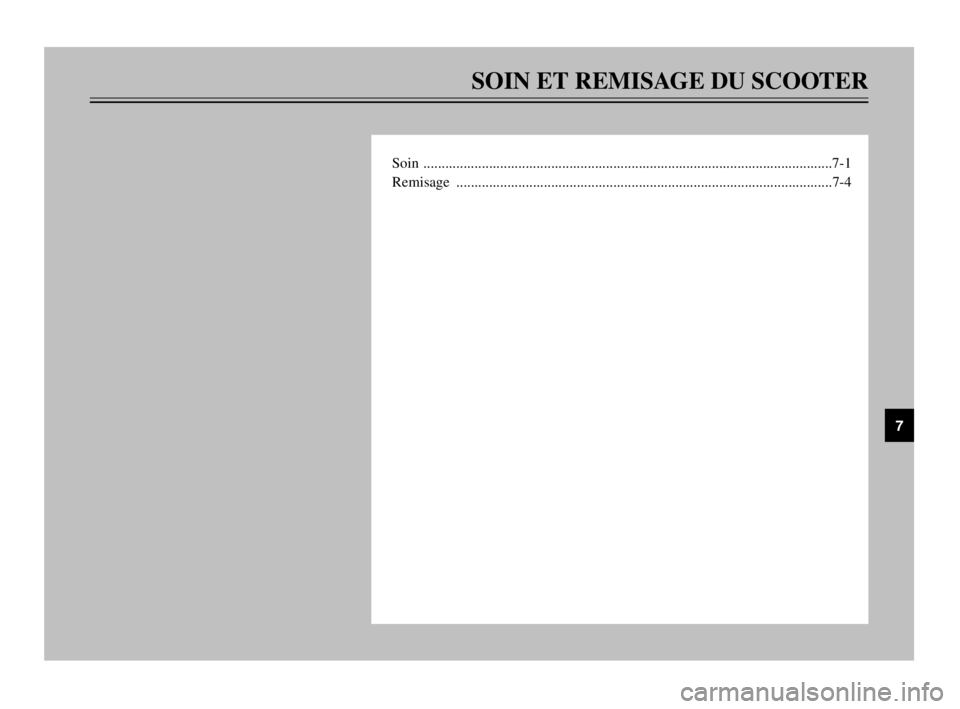

SOIN ET REMISAGE DU SCOOTER
Soin ................................................................................................................7-1
Remisage .......................................................................................................7-4
7
5SJ-28199-F1 7/11/02 11:18 AM Page 95

7-1
FAU03434
SOIN ET REMISAGE DU SCOOTER
7
SoinSoins et nettoyage
Un des attraits incontestés du scooter
réside dans la mise à nu de son anato-
mie, mais cette exposition est toutefois
source de vulnérabilité. Rouille et cor-
rosion peuvent apparaître, même sur
des pièces de très bonne qualité. Si un
tube d’échappement rouillé peut passer
inaperçu sur une voiture, l’effet sur un
scooter est plutôt disgracieux. Un
entretien adéquat régulier lui permettra
non seulement de conserver toute son
allure et ses performances et de prolon-
ger sa durée de service, mais est égale-
ment indispensable afin de conserver
les droits de la garantie.Avant le nettoyage
1. Une fois le moteur refroidi, recou-
vrir la sortie du pot d’échappement
à l’aide d’un sachet en plastique.
2. S’assurer que tous les capuchons
et couvercles, le capuchon de bou-
gie ainsi que les fiches rapides et
connecteurs électriques sont fer-
mement et correctement installés.
3.Éliminer les taches tenaces, telles
que de l’huile carbonisée sur le
carter moteur, à l’aide d’un
dégraissant et d’une brosse en
veillant à ne jamais en appliquer
sur les joints et les axes de roue.
Toujours rincer la crasse et le
dégraissant à l’eau.NettoyageFCA00011
fF
8Éviter de nettoyer les roues, sur-
tout celles à rayons, avec des
produits nettoyants trop acides.
S’il s’avère nécessaire d’utiliser
ce type de produit afin d’élimi-
ner des taches tenaces, veiller à
ne pas l’appliquer plus long-
temps que prescrit. Rincer
ensuite abondamment à l’eau,
sécher immédiatement, puis
vaporiser un produit anticorro-
sion.
8Un nettoyage inapproprié risque
d’endommager les pièces en
plastique, telles que pare-brise,
carénages et caches. Nettoyer les
pièces en plastique exclusive-
ment avec des chiffons ou
éponges et de l’eau et des déter-
gents doux.
5SJ-28199-F1 7/11/02 11:18 AM Page 96

7-2
SOIN ET REMISAGE DU SCOOTER
7
8Éviter tout contact de produits
chimiques mordants sur les
pièces en plastique. Ne pas utili-
ser des chiffons ou éponges imbi-
bés de produits nettoyants abra-
sifs, de dissolvant ou diluant, de
carburant, d’agents dérouilleurs
ou antirouille, d’antigel ou
d’électrolyte.
8Ne pas utiliser des portiques de
lavage à haute pression ou au jet
de vapeur. Cela provoquerait
des infiltrations d’eau qui
endommageraient les pièces sui-
vantes : joints (de roulements de
roue, de roulement de bras oscil-
lant, de fourche et de freins),
composants électriques (fiches
rapides, connecteurs, instru-
ments, contacteurs et feux) et les
mises à l’air.8Scooters équipés d’un pare-brise
: ne pas utiliser de produits de
nettoyage abrasifs ni des
éponges dures afin d’éviter de le
griffer ou de le ternir. Certains
produits de nettoyage pour plas-
tique risquent de griffer le pare-
brise. Faire un essai sur une
zone en dehors du champ de
vision afin de s’assurer que le
produit ne laisse pas de trace. Si
le pare-brise est griffé, utiliser
un bon agent de polissage pour
plastiques après le nettoyage.
Après utilisation dans des conditions
normales
Nettoyer la crasse à l’aide d’eau chau-
de, d’un détergent doux et d’une éponge
douce et propre, puis rincer abondam-
ment à l’eau claire. Recourir à une bros-
se à dents ou à un goupillon pour net-
toyer les pièces d’accès difficile. Pour
faciliter l’élimination des taches plus
tenaces et des insectes, déposer un chif-
fon humide sur ceux-ci quelques
minutes avant de procéder au nettoyage.A
près utilisation sous la pluie, à proxi-
mité de la mer ou sur des routes salées
L’eau accentue l’effet corrosif du sel
marin et du sel répandu sur les routes
en hiver. Il convient dès lors d’effectuer
les travaux suivants après chaque ran-
donnée sous la pluie, à proximité de la
mer ou sur des routes salées.
N.B.:
Il peut rester des traces du sel répandu
sur les routes bien après la venue du
printemps.
1. Nettoyer le scooter à l’eau froide
savonneuse en veillant à ce que le
moteur soit froid.
FCA00012
fF
Ne pas utiliser d’eau chaude, car
celle-ci augmenterait l’action corro-
sive du sel.
2. Protéger le véhicule de la corro-
sion en vaporisant un produit anti-
corrosion sur toutes les surfaces
métalliques, y compris les surfaces
chromées ou nickelées.
5SJ-28199-F1 7/11/02 11:18 AM Page 97

7-3
SOIN ET REMISAGE DU SCOOTER
7
Après le nettoyage
1. Sécher le scooter à l’aide d’une
peau de chamois ou d’un essuyeur
absorbant.
2. Frotter les pièces en chrome, en
aluminium ou en acier inoxydable,
y compris le système d’échappe-
ment, à l’aide d’un produit
d’entretien pour chrome. Cela per-
mettra même d’éliminer des pièces
en acier inoxydable les décolora-
tions dues à la chaleur.
3. Une bonne mesure de prévention
contre la corrosion consiste à
vaporiser un produit anticorrosion
sur toutes les surfaces métalliques,
y compris les surfaces chromées
ou nickelées.
4. Les taches qui subsistent peuvent
être éliminées en pulvérisant de
l’huile.
5. Retoucher les griffes et légers
coups occasionnés par les gra-
villons, etc.6. Appliquer de la cire sur toutes les
surfaces peintes.
7. Veiller à ce que le scooter soit par-
faitement sec avant de le remiser
ou de le couvrir.
FWA00002
XG
8S’assurer de ne pas avoir appli-
qué d’huile ou de cire sur les
freins et les pneus. Si nécessaire,
nettoyer les disques et les garni-
tures de frein à l’aide d’un pro-
duit spécial pour disque de frein
ou d’acétone, et nettoyer les
pneus à l’eau chaude et au
détergent doux.
8Effectuer ensuite un test de
conduite afin de vérifier le frei-
nage et la prise de virages.
FCA00013
fF
8Pulvériser modérément huile et
cire et bien essuyer tout excès.
8Ne jamais enduire les pièces en
plastique ou en caoutchouc
d’huile ou de cire. Recourir à un
produit spécial.
8Éviter l’emploi de produits de
polissage mordants, car ceux-ci
attaquent la peinture.
N.B.:
Pour toute question relative au choix et
à l’emploi des produits d’entretien,
consulter un concessionnaire Yamaha.
5SJ-28199-F1 7/11/02 11:18 AM Page 98

7-4
SOIN ET REMISAGE DU SCOOTER
7
RemisageRemisage
Remisage de courte durée
Veiller à remiser le scooter dans un
endroit frais et sec. Si les conditions de
remisage l’exigent (poussière excessi-
ve, etc.), couvrir le scooter d’une hous-
se poreuse.
FCA00015
fF
8Entreposer le scooter dans un
endroit mal aéré ou le recouvrir
d’une bâche alors qu’il est
mouillé provoqueront des infil-
trations et de la rouille.
8Afin de prévenir la rouille, éviter
l’entreposage dans des caves
humides, des étables (en raison
de la présence d’ammoniaque)
et à proximité de produits chi-
miques.
Remisage de longue durée
Avant de remiser le scooter pour plu-
sieurs mois :
1. Suivre toutes les instructions de la
section “Soin” de ce chapitre.
2. Vidanger la cuve du carburateur en
dévissant la vis de vidange afin de
prévenir toute accumulation de
dépôts. Verser le carburant ainsi
vidangé dans le réservoir de carbu-
rant.
3. Faire le plein de carburant et, si
disponible, ajouter un stabilisateur
de carburant afin d’éviter que le
réservoir ne rouille et que le carbu-
rant ne se dégrade.
4. Effectuer les étapes ci-dessous afin
de protéger le cylindre, les seg-
ments, etc., de la corrosion.a. Retirer le capuchon de bougie et
déposer la bougie.
b. Verser une cuillerée à café
d’huile moteur dans l’orifice de
bougie.
c. Remonter le capuchon de bou-
gie sur la bougie et placer cette
dernière sur la culasse de sorte
que ses électrodes soient mises
à la masse. (Cette technique
permettra de limiter la produc-
tion d’étincelles à l’étape sui-
vante.)
d. Faire tourner le moteur à plu-
sieurs reprises à l’aide du
démarreur. (Ceci permet de
répartir l’huile sur la paroi du
cylindre.)
e. Retirer le capuchon de la bou-
gie, installer cette dernière et
monter ensuite le capuchon.
FWA00003
XG
Avant de faire tourner le moteur,
veiller à mettre les électrodes de bou-
gie à la masse afin d’éviter la produc-
tion d’étincelles, car celles-ci pour-
raient être à l’origine de dégâts et de
brûlures.
5SJ-28199-F1 7/11/02 11:18 AM Page 99
