stop start YAMAHA MAJESTY 400 2004 Instructieboekje (in Dutch)

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
1
2
3
4
5
6
7
8
9

DAU11080
Controlelampje grootlicht “”
Dit controlelampje brandt terwijl de kop-
lamp is ingeschakeld voor grootlicht.
DAU11480
Waarschuwingslampje motorsto-
ring “”
Dit waarschuwingslampje gaat bran-
den wanneer een elektrisch circuit dat
de motorwerking controleert defect is.
Vraag in dat geval een Yamaha dealer
het zelfdiagnosesysteem te controle-
ren.
Het elektrisch circuit voor het waar-
schuwingslampje controleert u door de
sleutel naar “ON” te draaien. Als het
waarschuwingslampje niet een paar
seconden lang oplicht en dan dooft,
vraag dan een Yamaha dealer om het
elektrisch circuit te testen.
DAU26871
Controlelampje startblokkering “”
Het elektrisch circuit voor het controle-
lampje controleert u door de contact-
sleutel naar “ON” te draaien.
Als het controlelampje niet een paar se-
conden lang oplicht en dan dooft, vraagdan een Yamaha dealer om het elek-
trisch circuit te testen.
Als de contactsleutel naar “OFF” wordt
gedraaid, begint het controlelampje na
30 seconden te knipperen om aan te
geven dat het startblokkeersysteem is
ingeschakeld. Het controlelampje stopt
na 24 uur met knipperen, maar het
startblokkeersysteem blijft ingescha-
keld.
OPMERKING:
Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het startblok-
keersysteem. Als het
startblokkeersysteem defect is, gaat
het controlelampje knipperen en toont
de multifunctionele meter een foutcode
wanneer de contactsleutel naar “ON”
wordt gedraaid. (Zie “Zelfdiagnosesys-
teem” op pagina 3-5 voor meer infor-

matie.)
DAU11601

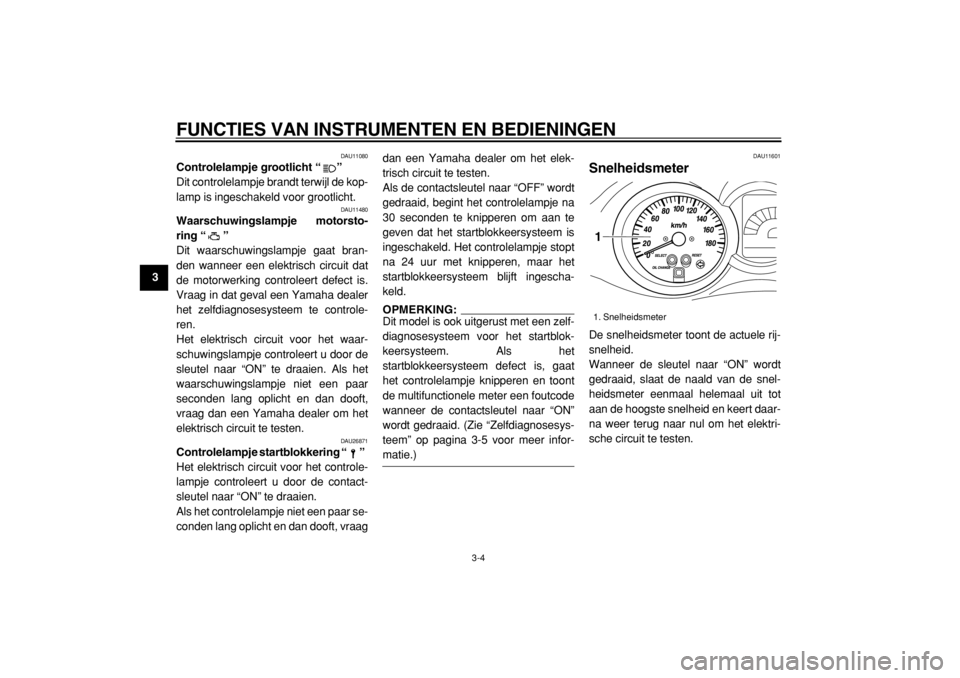

Snelheidsmeter
De snelheidsmeter toont de actuele rij-
snelheid.
Wanneer de sleutel naar “ON” wordt
gedraaid, slaat de naald van de snel-
heidsmeter eenmaal helemaal uit tot
aan de hoogste snelheid en keert daar-
na weer terug naar nul om het elektri-
sche circuit te testen.
1. Snelheidsmeter
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-8
1
2
3
4
5
6
7
8
9
olieverversing was verstreken), moet
de indicator na de olieverversing wor-
den teruggesteld zodat het eerstvol-
gende tijdstip voor olieverversing weer
correct wordt aangegeven. (Zie
pagina 6-12.)
Het elektrisch circuit van de indicator
kan via de volgende procedure worden
getest.
1. Zet de noodstopschakelaar in “ ”
en draai de sleutel naar “ON”.
2. Kijk of de indicator een paar se-
conden oplicht en dan dooft.
3. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
OPMERKING:
De indicator olieverversing kan gaan
knipperen als er gas wordt gegeven
terwijl de scooter op de middenbok
staat; dit wijst dan echter niet op een

storing.
Indicator V-snaarvervanging
“V-BELT”
Deze indicator knippert om de 20000
km (12000 mi), wanneer de V-snaarmoet worden vervangen.
Het elektrisch circuit van de indicator
kan via de volgende procedure worden
getest.
1. Draai de contactsleutel naar “ON”
en controleer of de noodstopscha-
kelaar op “ ” is gezet.
2. Als de indicator niet gaat branden,
vraag dan een Yamaha dealer het
elektrisch circuit te testen.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdia-
gnosesysteem voor diverse elektrische
circuits.
Als een van deze circuits uitvalt, toont
het multifunctionele display een foutco-
de van 2 cijfers (bijv. 12, 13, 14).
Noteer zo’n foutcode als die op het mul-
tifunctionele display staat aangegeven
en vraag een Yamaha dealer het voer-
tuig na te zien.
LET OP:

DCA11790
Wanneer het multifunctionele dis-
play een foutcode aangeeft, moet
het voertuig zo spoedig mogelijk
worden gecontroleerd om motor-
schade te voorkomen.
Dit model is ook uitgerust met een zelf-
diagnosesysteem voor het startblok-
keersysteem.
Als een van de circuits van het start-
blokkeersysteem uitvalt, gaat het con-
trolelampje startblokkering knipperen
en geeft het multifunctionele display
een foutcode van twee cijfers weer
(bijv. 51, 52, 53) wanneer de sleutel
naar “ON” is gedraaid.
OPMERKING:
Als het multifunctionele display foutco-
de 52 weergeeft, betreft dit mogelijk
een storing in het transpondersignaal.
Als deze fout zich voordoet, probeer

dan het volgende.
1. Start de motor met behulp van de
codeersleutel.
OPMERKING:
Houd andere startblokkeersleutels uit
de buurt van het contactslot en bewaar
niet meer dan één startblokkeersleutel
aan dezelfde sleutelring! Startblokkeer-
sleutels kunnen signaalstoring veroor-

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-10
1
2
3
4
5
6
7
8
9

DAU12330
Antidiefstal-alarmsysteem
(optie)
Deze motor kan door een Yamaha
dealer worden uitgerust met een optio-
neel antidiefstal-alarmsysteem. Neem
contact op met een Yamaha dealer
voor nadere informatie.
DAU12343

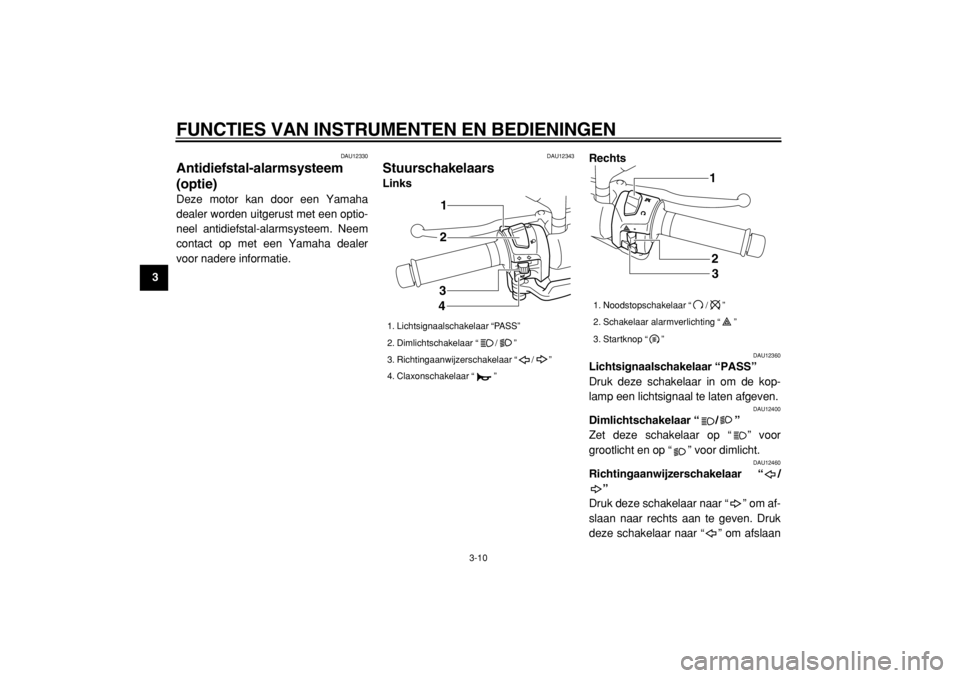

Stuurschakelaars
LinksRechts
DAU12360
Lichtsignaalschakelaar “PASS”
Druk deze schakelaar in om de kop-
lamp een lichtsignaal te laten afgeven.
DAU12400
Dimlichtschakelaar “/”
Zet deze schakelaar op “ ” voor
grootlicht en op “ ” voor dimlicht.
DAU12460
Richtingaanwijzerschakelaar “/
”
Druk deze schakelaar naar “ ” om af-
slaan naar rechts aan te geven. Druk
deze schakelaar naar “ ” om afslaan
1. Lichtsignaalschakelaar “PASS”
2. Dimlichtschakelaar “ / ”
3. Richtingaanwijzerschakelaar “ / ”
4. Claxonschakelaar “ ”
1
2
3
4

1. Noodstopschakelaar “ / ”
2. Schakelaar alarmverlichting “ ”
3. Startknop “ ”
1
2
3

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-11
2
34
5
6
7
8
9
naar links aan te geven. Na loslaten
keert de schakelaar terug naar de mid-
denstand. Om de richtingaanwijzers uit
te schakelen wordt de schakelaar inge-
drukt nadat hij is teruggekeerd in de
middenstand.

DAU12500
Claxonschakelaar “”
Druk deze schakelaar in om een
claxonsignaal te geven.
DAU12660
Noodstopschakelaar “/”
Zet deze schakelaar voor u de motor
start op “ ”. Zet deze schakelaar op
“ ” om de motor direct uit te schake-
len in een noodgeval, zoals wanneer
de machine omslaat of als de gaskabel
blijft hangen.
DAU12720
Startknop “”
Druk met de zijstandaard omhoog op
deze knop terwijl u de voor- of achter-
rem bekrachtigt om de motor te starten
met de startmotor.
LET OP:

DCA10050
Zie pagina 5-1 voor startinstructies
voordat u de motor start.
DAU12731
Schakelaar alarmverlichting “”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt
voor het inschakelen van de alarmver-
lichting (gelijktijdig knipperen van alle
richtingaanwijzers).
De alarmverlichting wordt gebruikt in
een noodgeval of om andere verkeers-
deelnemers te waarschuwen als uw
machine stilstaat in een mogelijk ge-
vaarlijke verkeerssituatie.
LET OP:

DCA10060
Gebruik de alarmverlichting niet ge-
durende langere tijd, anders kan de
accu ontladen raken.
DAU12900
Voorremhendel
De voorremhendel bevindt zich aan de
rechterstuurgreep. Trek deze hendel
naar het stuur toe om de voorrem te be-
krachtigen.
1. Voorremhendel
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-21
2
34
5
6
7
8
9

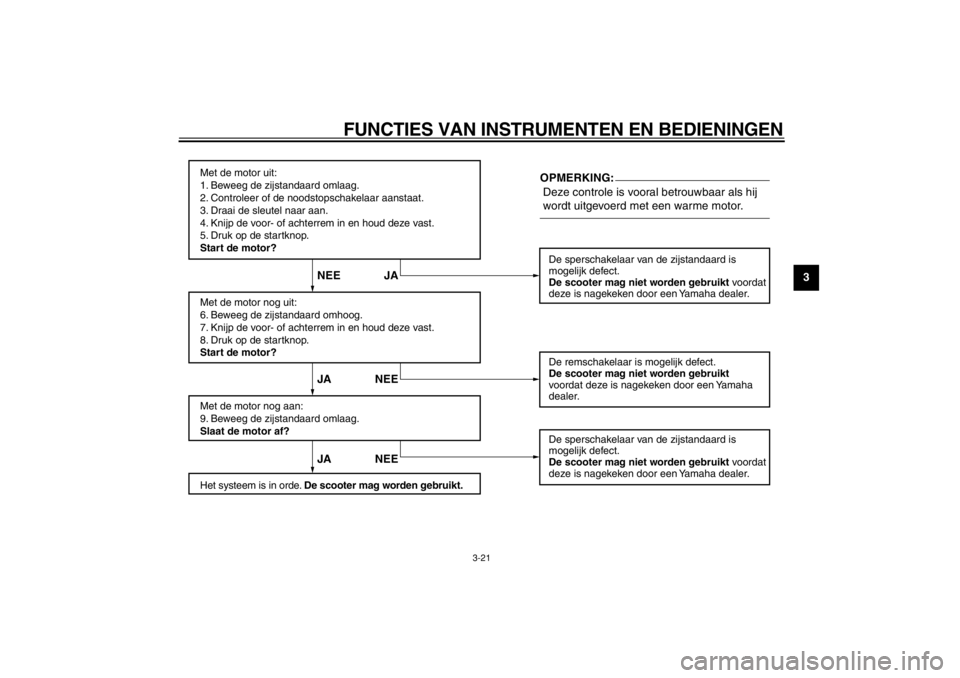

Met de motor uit:
1. Beweeg de zijstandaard omlaag.
2. Controleer of de noodstopschakelaar aanstaat.
3. Draai de sleutel naar aan.
4. Knijp de voor- of achterrem in en houd deze vast.
5. Druk op de startknop.
Start de motor?
Met de motor nog uit:
6. Beweeg de zijstandaard omhoog.
7. Knijp de voor- of achterrem in en houd deze vast.
8. Druk op de startknop.
Start de motor?
Met de motor nog aan:
9. Beweeg de zijstandaard omlaag.
Slaat de motor af?
Het systeem is in orde. De scooter mag worden gebruikt.
Deze controle is vooral betrouwbaar als hij
wordt uitgevoerd met een warme motor.De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
De remschakelaar is mogelijk defect.
De scooter mag niet worden gebruikt
voordat deze is nagekeken door een Yamaha
dealer.
De sperschakelaar van de zijstandaard is
mogelijk defect.
De scooter mag niet worden gebruikt voordat
deze is nagekeken door een Yamaha dealer.
JA NEE JA NEE NEE JAOPMERKING:

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-1
2
3
4
56
7
8
9

DAU15980
WAARSCHUWING

DWA10870

Zorg dat u volkomen vertrouwd
bent met alle bedieningsfunc-
ties en hun werking voordat u
gaat rijden. Informeer bij een Ya-
maha dealer als u de werking
van een schakelaar of functie
niet volkomen begrijpt.

Start de motor nooit in een afge-
sloten ruimte en laat deze hierin
ook niet lange tijd aaneen
draaien. Uitlaatgassen zijn giftig
en het inademen ervan kan al
binnen korte tijd leiden tot be-
wusteloosheid en dodelijk let-
sel. Controleer altijd of er
voldoende ventilatie is.

Start de motor om veiligheidsre-
denen te allen tijde met de mid-
denbok naar beneden.
DAU34460
Starten van de motor
LET OP:

DCA10250
Zie pagina 5-4 voor instructies over
het inrijden van de motor alvorens
de machine in gebruik wordt geno-
men.
Het startspersysteem staat starten al-
leen toe als de zijstandaard is opge-
trokken.
WAARSCHUWING

DWA10290

Controleer voor het starten van
de motor de werking van het
startspersysteem en volg daar-
bij de werkwijze beschreven op
pagina 3-20.

Ga nooit rijden terwijl de zijstan-
daard omlaag staat.
1. Draai de contactsleutel naar “ON”
en controleer of de noodstopscha-
kelaar op “ ” is gezet.
2. Sluit de gasklep volledig.
3. Start de motor door de startknop in
te drukken terwijl de voor- of ach-terrem wordt bekrachtigd.
OPMERKING:
Als de motor niet wil starten, laat dan
de startknop los, wacht een paar se-
conden en probeer het dan opnieuw.
Iedere startpoging moet zo kort moge-
lijk duren om de accu te sparen. Laat
de startmotor nooit langer dan 10 se-

conden aaneen draaien.
LET OP:

DCA11040
Trek nooit snel op terwijl de motor
nog koud is, dit verkort de levens-
duur van de motor!

PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-39
1
2
3
4
5
6
7
8

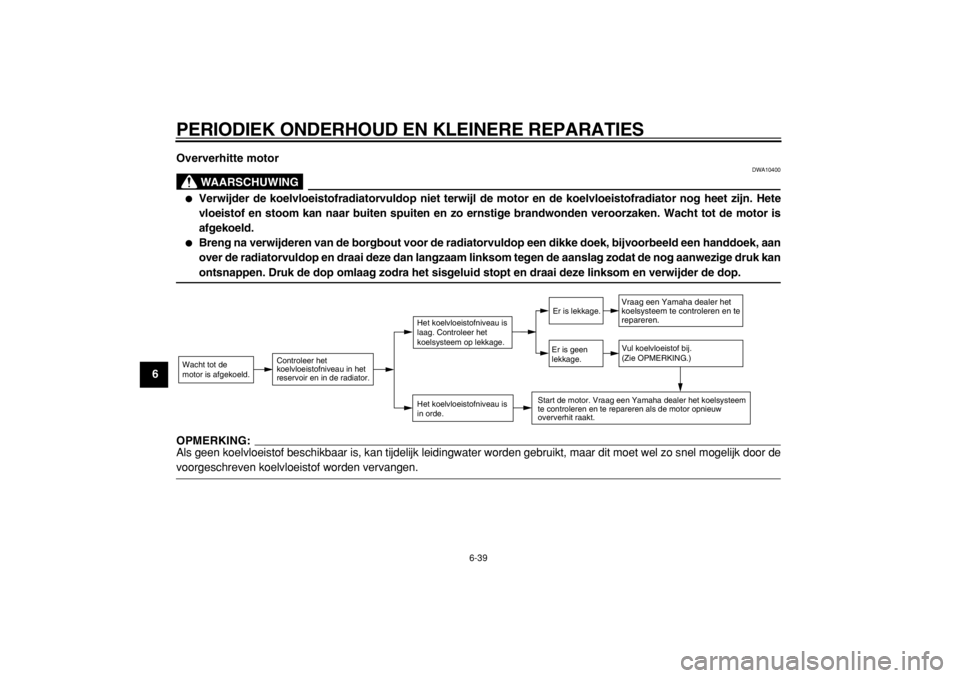

9Oververhitte motor
WAARSCHUWING

DWA10400

Verwijder de koelvloeistofradiatorvuldop niet terwijl de motor en de koelvloeistofradiator nog heet zijn. Hete
vloeistof en stoom kan naar buiten spuiten en zo ernstige brandwonden veroorzaken. Wacht tot de motor is
afgekoeld.

Breng na verwijderen van de borgbout voor de radiatorvuldop een dikke doek, bijvoorbeeld een handdoek, aan
over de radiatorvuldop en draai deze dan langzaam linksom tegen de aanslag zodat de nog aanwezige druk kan
ontsnappen. Druk de dop omlaag zodra het sisgeluid stopt en draai deze linksom en verwijder de dop.
OPMERKING:
Als geen koelvloeistof beschikbaar is, kan tijdelijk leidingwater worden gebruikt, maar dit moet wel zo snel mogelijk door de

voorgeschreven koelvloeistof worden vervangen.
Wacht tot de
motor is afgekoeld.
Controleer het
koelvloeistofniveau in het
reservoir en in de radiator.
Het koelvloeistofniveau is
in orde. Het koelvloeistofniveau is
laag. Controleer het
koelsysteem op lekkage.
Vraag een Yamaha dealer het
koelsysteem te controleren en te
repareren.Vul koelvloeistof bij.
(Zie OPMERKING.)
Start de motor. Vraag een Yamaha dealer het koelsysteem
te controleren en te repareren als de motor opnieuw
oververhit raakt.
Er is lekkage.
Er is geen
lekkage.

INDEX
A
Aandachtspunten voor veilig motorrijden .. 1-5
Accu ........................................................ 6-31
Achterlicht/remlicht unit ........................... 6-34
Achterremblokkeerhendel ....................... 3-12
Antidiefstal-alarmsysteem (optie)............ 3-10
B
Banden.................................................... 6-21
Bestuurderszadel, verstellen................... 3-17
Bougie, controleren ................................. 6-10
Brandstof................................................. 3-14
Brandstofverbruik, tips voor een zuinig ..... 5-4
C
Claxonschakelaar ................................... 3-11
Contactslot/stuurslot ................................. 3-2
Controle- en waarschuwingslampjes ........ 3-3
Controlelampje grootlicht .......................... 3-4
Controlelampjes richtingaanwijzers .......... 3-3
Controlelampje startblokkering ................. 3-4
Controlelijst voor gebruik .......................... 4-2
D
Dimlichtschakelaar .................................. 3-10
G
Gasgreep en gaskabel, controleren en smeren
6-28
Gereedschapsset ...................................... 6-1
Gloeilamp kentekenverlichting, vervangen .....
6-36
Gloeilamp richtingaanwijzer (achter), vervan-
gen........................................................ 6-36
Gloeilamp richtingaanwijzer (voor) of parkeer-
lichtgloeilamp, vervangen ..................... 6-34
I
Identificatienummers ................................. 9-1Inrijperiode .................................................5-4
K
Kabels, controleren en smeren ................6-27
Kabel van achterremblokkeerhendel, afstellen
6-25
Klepspeling, afstellen ...............................6-21
Koelvloeistof ............................................6-16
Koplampgloeilamp, vervangen ................6-34
L
Lichtsignaalschakelaar ............................3-10
Locaties van onderdelen ...........................2-1
Luchtfilterelementen, aftapslangen en luchtfil-
terelement in V-snaarbehuizing.............6-18
M
Middenbok en zijstandaard, controleren en
smeren ..................................................6-28
Modelinformatiesticker ...............................9-2
Motorolie en oliefilterelement ...................6-12
Multifunctioneel display..............................3-5
N
Noodstopschakelaar ................................3-11
O
Opbergcompartimenten ...........................3-18
P
Parkeren ....................................................5-5
Periodiek smeer- en onderhoudsschema ..6-3
Problemen oplossen ................................6-37
R
Remhendel, achterrem ............................3-12
Remhendels, smeren...............................6-28
Remmen ....................................................5-3
Remvloeistofniveau, controleren .............6-26
Remvloeistof, verversen ..........................6-27
Richtingaanwijzerschakelaar ...................3-10
S
Schakelaar alarmverlichting .................... 3-11
Sleutelnummer .......................................... 9-1
Snelheidsmeter ......................................... 3-4
Sneller en langzamer rijden....................... 5-2
Stalling....................................................... 7-3
Startblokkeersysteem ................................ 3-1
Starten van de motor ................................. 5-1
Startknop ................................................. 3-11
Startspersysteem .................................... 3-20
Storingzoekschema’s .............................. 6-38
Stroomlijn- en framepanelen, verwijderen en
aanbrengen ............................................. 6-6
Stuurschakelaars..................................... 3-10
Stuursysteem, controleren ...................... 6-30
T
Tankdop .................................................. 3-13
Toerenteller ............................................... 3-5
U
Uitlaatkatalysator ..................................... 3-15
V
Veiligheidsinformatie ................................. 1-1
Versnellingsbakolie ................................. 6-15
Verzorging ................................................. 7-1
Voertuigidentificatienummer ...................... 9-1
Voor- en achterremblokken controleren .. 6-25
Voorremhendel ........................................ 3-11
Voorvork, controleren .............................. 6-29
Vrije slag gaskabel, afstellen ................... 6-21
Vrije slag voor- en achterremhendel ....... 6-24
W
Waarschuwingslampje motorstoring ......... 3-4
Wegrijden .................................................. 5-2
Wielen ..................................................... 6-23
