ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
2
34
5
6
7
8
9
GAU11601

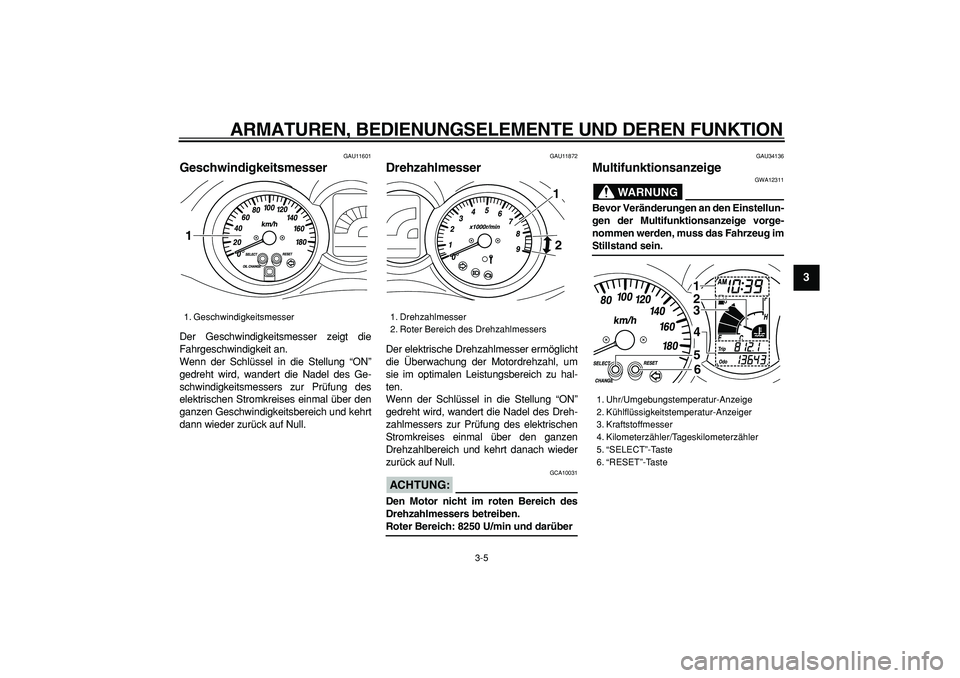

Geschwindigkeitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit an.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Ge-
schwindigkeitsmessers zur Prüfung des
elektrischen Stromkreises einmal über den
ganzen Geschwindigkeitsbereich und kehrt
dann wieder zurück auf Null.
GAU11872
Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.
ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.
Roter Bereich: 8250 U/min und darüber
GAU34136
Multifunktionsanzeige
WARNUNG
GWA12311
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein.
1. Geschwindigkeitsmesser
1
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
12
1. Uhr/Umgebungstemperatur-Anzeige
2. Kühlflüssigkeitstemperatur-Anzeiger
3. Kraftstoffmesser
4. Kilometerzähler/Tageskilometerzähler
5. “SELECT”-Taste
6. “RESET”-Taste
1
2
3
4
5
6
Page 22 of 96
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
1
2
3
4
5
6
7
8
9

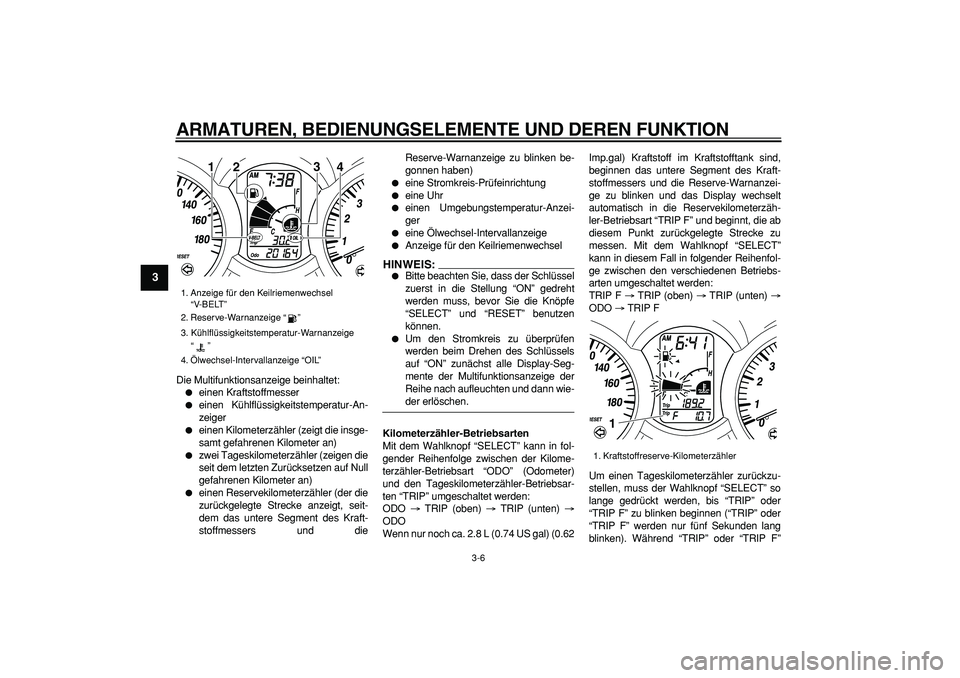

Die Multifunktionsanzeige beinhaltet:
einen Kraftstoffmesser
einen Kühlflüssigkeitstemperatur-An-
zeiger
einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)
zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
einen Reservekilometerzähler (der die
zurückgelegte Strecke anzeigt, seit-
dem das untere Segment des Kraft-
stoffmessers und dieReserve-Warnanzeige zu blinken be-
gonnen haben)
eine Stromkreis-Prüfeinrichtung
eine Uhr
einen Umgebungstemperatur-Anzei-
ger
eine Ölwechsel-Intervallanzeige
Anzeige für den Keilriemenwechsel
HINWEIS:
Bitte beachten Sie, dass der Schlüssel
zuerst in die Stellung “ON” gedreht
werden muss, bevor Sie die Knöpfe
“SELECT” und “RESET” benutzen
können.
Um den Stromkreis zu überprüfen
werden beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsanzeige der
Reihe nach aufleuchten und dann wie-
der erlöschen.
Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (Odometer)
und den Tageskilometerzähler-Betriebsar-
ten “TRIP” umgeschaltet werden:
ODO
→
TRIP (oben)
→
TRIP (unten)
→
ODO
Wenn nur noch ca. 2.8 L (0.74 US gal) (0.62Imp.gal) Kraftstoff im Kraftstofftank sind,
beginnen das untere Segment des Kraft-
stoffmessers und die Reserve-Warnanzei-
ge zu blinken und das Display wechselt
automatisch in die Reservekilometerzäh-
ler-Betriebsart “TRIP F” und beginnt, die ab
diesem Punkt zurückgelegte Strecke zu
messen. Mit dem Wahlknopf “SELECT”
kann in diesem Fall in folgender Reihenfol-
ge zwischen den verschiedenen Betriebs-
arten umgeschaltet werden:
TRIP F
→
TRIP (oben)
→
TRIP (unten)
→
ODO
→
TRIP F
Um einen Tageskilometerzähler zurückzu-
stellen, muss der Wahlknopf “SELECT” so
lange gedrückt werden, bis “TRIP” oder
“TRIP F” zu blinken beginnen (“TRIP” oder
“TRIP F” werden nur fünf Sekunden lang
blinken). Während “TRIP” oder “TRIP F”
1. Anzeige für den Keilriemenwechsel
“V-BELT”
2. Reserve-Warnanzeige “”
3. Kühlflüssigkeitstemperatur-Warnanzeige
“”
4. Ölwechsel-Intervallanzeige “OIL”
123
4
1. Kraftstoffreserve-Kilometerzähler
1
Page 23 of 96
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
2
34
5
6
7
8
9

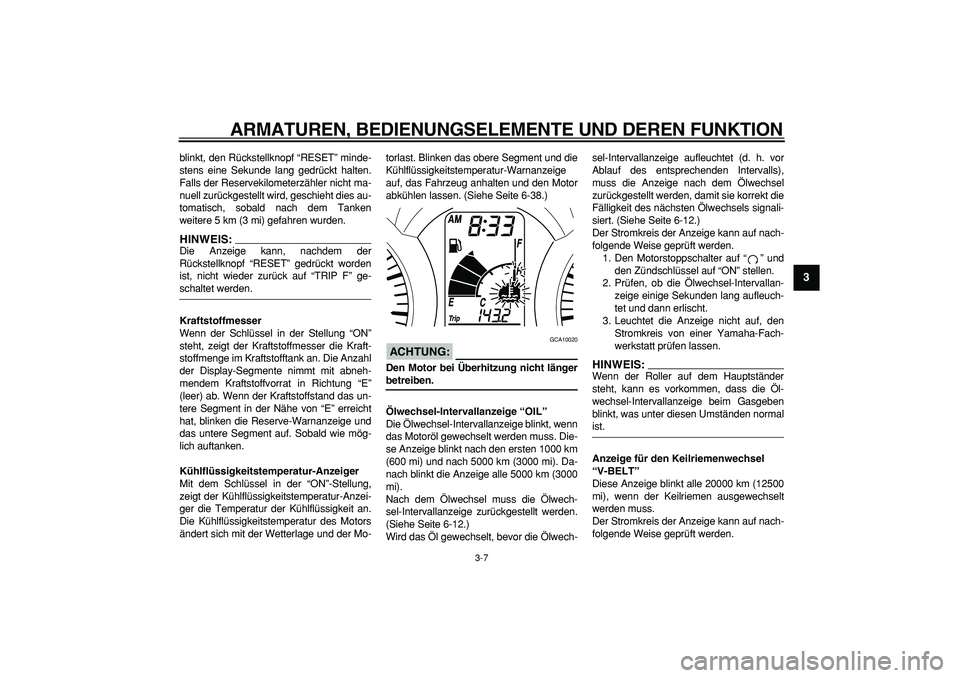

blinkt, den Rückstellknopf “RESET” minde-
stens eine Sekunde lang gedrückt halten.
Falls der Reservekilometerzähler nicht ma-
nuell zurückgestellt wird, geschieht dies au-
tomatisch, sobald nach dem Tanken
weitere 5 km (3 mi) gefahren wurden.
HINWEIS:
Die Anzeige kann, nachdem der
Rückstellknopf “RESET” gedrückt worden
ist, nicht wieder zurück auf “TRIP F” ge-
schaltet werden.
Kraftstoffmesser
Wenn der Schlüssel in der Stellung “ON”
steht, zeigt der Kraftstoffmesser die Kraft-
stoffmenge im Kraftstofftank an. Die Anzahl
der Display-Segmente nimmt mit abneh-
mendem Kraftstoffvorrat in Richtung “E”
(leer) ab. Wenn der Kraftstoffstand das un-
tere Segment in der Nähe von “E” erreicht
hat, blinken die Reserve-Warnanzeige und
das untere Segment auf. Sobald wie mög-
lich auftanken.
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in der “ON”-Stellung,
zeigt der Kühlflüssigkeitstemperatur-Anzei-
ger die Temperatur der Kühlflüssigkeit an.
Die Kühlflüssigkeitstemperatur des Motors
ändert sich mit der Wetterlage und der Mo-torlast. Blinken das obere Segment und die
Kühlflüssigkeitstemperatur-Warnanzeige
auf, das Fahrzeug anhalten und den Motor
abkühlen lassen. (Siehe Seite 6-38.)
ACHTUNG:
GCA10020
Den Motor bei Überhitzung nicht länger
betreiben.
Ölwechsel-Intervallanzeige “OIL”
Die Ölwechsel-Intervallanzeige blinkt, wenn
das Motoröl gewechselt werden muss. Die-
se Anzeige blinkt nach den ersten 1000 km
(600 mi) und nach 5000 km (3000 mi). Da-
nach blinkt die Anzeige alle 5000 km (3000
mi).
Nach dem Ölwechsel muss die Ölwech-
sel-Intervallanzeige zurückgestellt werden.
(Siehe Seite 6-12.)
Wird das Öl gewechselt, bevor die Ölwech-sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss die Anzeige nach dem Ölwechsel
zurückgestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert. (Siehe Seite 6-12.)
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” und
den Zündschlüssel auf “ON” stellen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.
HINWEIS:
Wenn der Roller auf dem Hauptständer
steht, kann es vorkommen, dass die Öl-
wechsel-Intervallanzeige beim Gasgeben
blinkt, was unter diesen Umständen normal
ist.
Anzeige für den Keilriemenwechsel
“V-BELT”
Diese Anzeige blinkt alle 20000 km (12500
mi), wenn der Keilriemen ausgewechselt
werden muss.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
Page 24 of 96
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
1
2
3
4
5
6
7
8
9
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “” gestellt ist.
2. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.

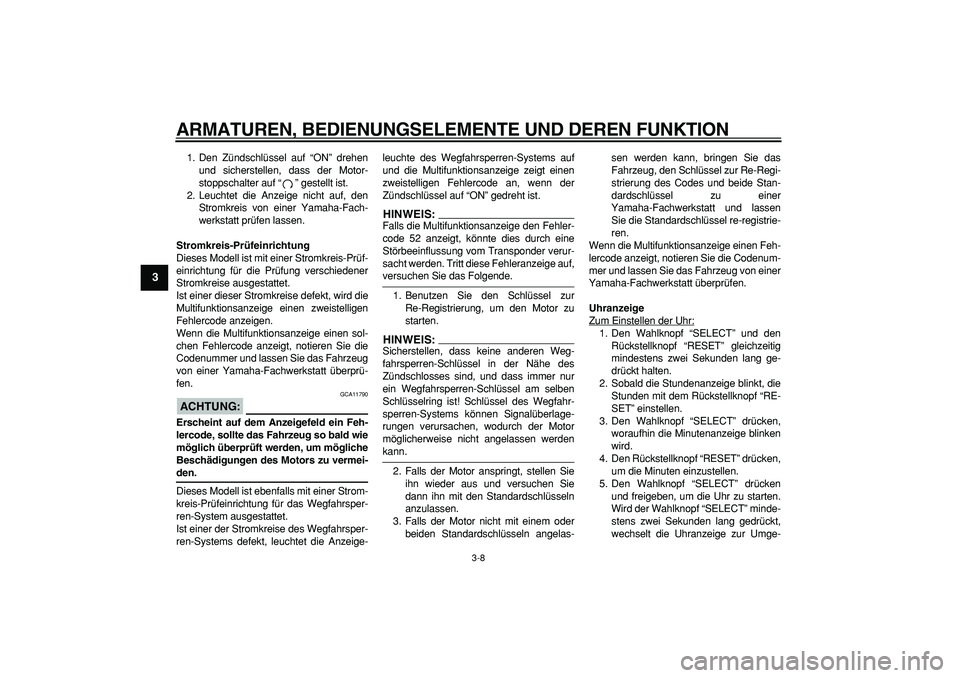

Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Ist einer dieser Stromkreise defekt, wird die
Multifunktionsanzeige einen zweistelligen
Fehlercode anzeigen.
Wenn die Multifunktionsanzeige einen sol-
chen Fehlercode anzeigt, notieren Sie die
Codenummer und lassen Sie das Fahrzeug
von einer Yamaha-Fachwerkstatt überprü-
fen.
ACHTUNG:
GCA11790
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet.
Ist einer der Stromkreise des Wegfahrsper-
ren-Systems defekt, leuchtet die Anzeige-leuchte des Wegfahrsperren-Systems auf
und die Multifunktionsanzeige zeigt einen
zweistelligen Fehlercode an, wenn der
Zündschlüssel auf “ON” gedreht ist.
HINWEIS:
Falls die Multifunktionsanzeige den Fehler-
code 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder verur-
sacht werden. Tritt diese Fehleranzeige auf,
versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur
Re-Registrierung, um den Motor zu
starten.
HINWEIS:
Sicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motor
möglicherweise nicht angelassen werden
kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Regi-
strierung des Codes und beide Stan-
dardschlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
Uhranzeige
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige blinken
wird.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.
Wird der Wahlknopf “SELECT” minde-
stens zwei Sekunden lang gedrückt,
wechselt die Uhranzeige zur Umge-
Page 25 of 96
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
2
34
5
6
7
8
9

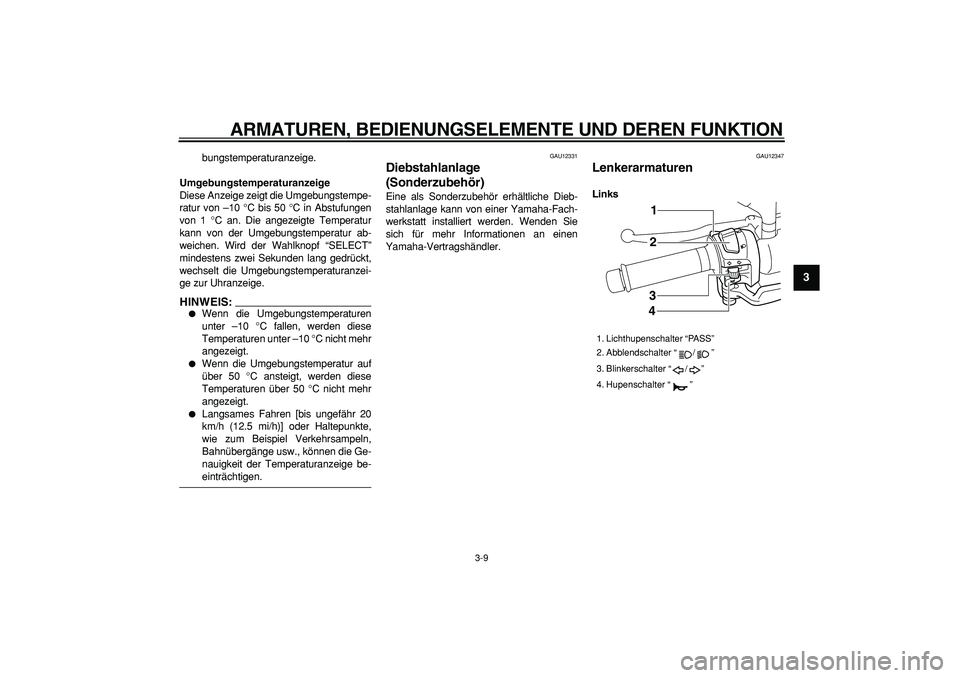

bungstemperaturanzeige.
Umgebungstemperaturanzeige
Diese Anzeige zeigt die Umgebungstempe-
ratur von –10 °C bis 50 °C in Abstufungen
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen. Wird der Wahlknopf “SELECT”
mindestens zwei Sekunden lang gedrückt,
wechselt die Umgebungstemperaturanzei-
ge zur Uhranzeige.
HINWEIS:
Wenn die Umgebungstemperaturen
unter –10 °C fallen, werden diese
Temperaturen unter –10 °C nicht mehr
angezeigt.
Wenn die Umgebungstemperatur auf
über 50 °C ansteigt, werden diese
Temperaturen über 50 °C nicht mehr
angezeigt.
Langsames Fahren [bis ungefähr 20
km/h (12.5 mi/h)] oder Haltepunkte,
wie zum Beispiel Verkehrsampeln,
Bahnübergänge usw., können die Ge-
nauigkeit der Temperaturanzeige be-
einträchtigen.
GAU12331
Diebstahlanlage
(Sonderzubehör)
Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.
GAU12347
Lenkerarmaturen
Links
1. Lichthupenschalter “PASS”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
1
2
3
4
Page 26 of 96
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
1
2
3
4
5
6
7
8
9
Rechts
GAU12360
Lichthupenschalter “PASS”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegenden Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter auf
“” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12720
Starterschalter “”
Bei hochgeklapptem Seitenständer und be-
tätigter Vorder- oder Hinterradbremse den
Starterschalter drücken, um den Motor an-
zulassen.
ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu
Seite 5-1.
GAU42810
(für ABS-Modelle)
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte leuchten auf, wenn der
Schlüssel in die Stellung “ON” gedreht und
der Startknopf gedrückt wird, damit wird je-
doch keine Störung angezeigt.
GAU12733
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.
ACHTUNG:
GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
1. Motorstoppschalter “/”
2. Warnblinkschalter “”
3. Starterschalter “”
1
2
3
Page 27 of 96
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
2
34
5
6
7
8
9
GAU12900

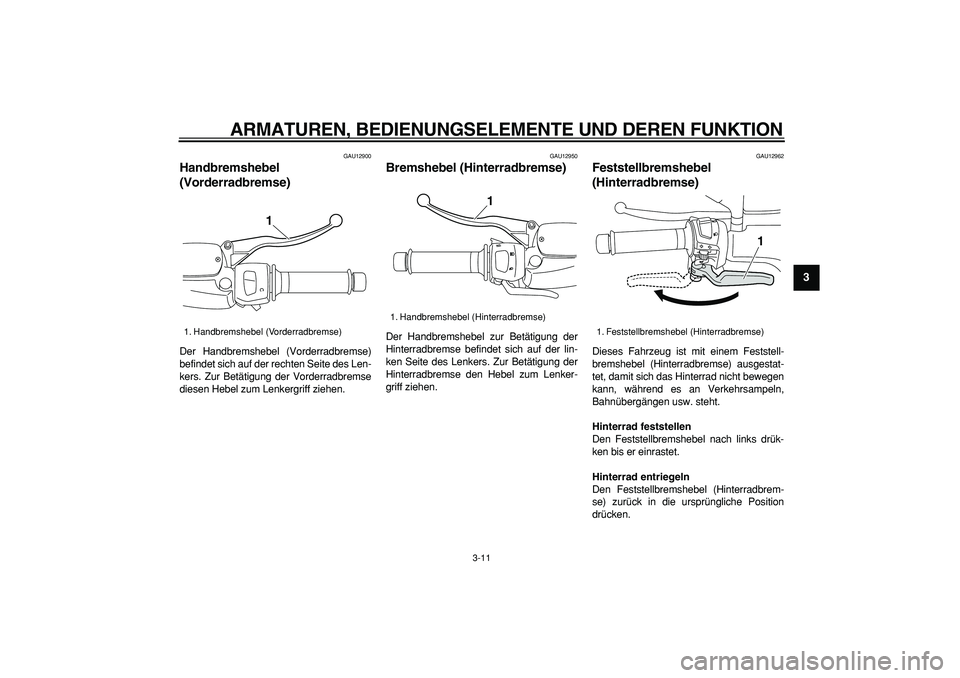

Handbremshebel
(Vorderradbremse)
Der Handbremshebel (Vorderradbremse)
befindet sich auf der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Lenkergriff ziehen.
GAU12950
Bremshebel (Hinterradbremse)
Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
GAU12962
Feststellbremshebel
(Hinterradbremse)
Dieses Fahrzeug ist mit einem Feststell-
bremshebel (Hinterradbremse) ausgestat-
tet, damit sich das Hinterrad nicht bewegen
kann, während es an Verkehrsampeln,
Bahnübergängen usw. steht.
Hinterrad feststellen
Den Feststellbremshebel nach links drük-
ken bis er einrastet.
Hinterrad entriegeln
Den Feststellbremshebel (Hinterradbrem-
se) zurück in die ursprüngliche Position
drücken.
1. Handbremshebel (Vorderradbremse)
1
1. Handbremshebel (Hinterradbremse)
1
1. Feststellbremshebel (Hinterradbremse)
1
Page 28 of 96
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
1
2
3
4
5
6
7
8
9
HINWEIS:
Stellen Sie sicher, dass sich das Hin-
terrad nicht bewegt, wenn der Fest-
stellbremshebel (Hinterradbremse)
betätigt wird.
Um das Hinterrad sicher festzustellen,
muss zuerst der Handbremshebel
(Hinterradbremse) betätigt werden,
bevor der Feststellbremshebel nach
links bewegt wird.
WARNUNG
GWA12361
Den Feststellbremshebel (Hinterrad) nie-
mals nach links bewegen, wenn das
Fahrzeug in Bewegung ist. Andernfalls
können Verlust über die Kontrolle des
Fahrzeugs oder Unfall die Folge sein.
Stellen Sie sicher, dass das Fahrzeug
stillsteht, bevor Sie den Feststellbrems-
hebel (Hinterrad) nach links bewegen.
GAU12991

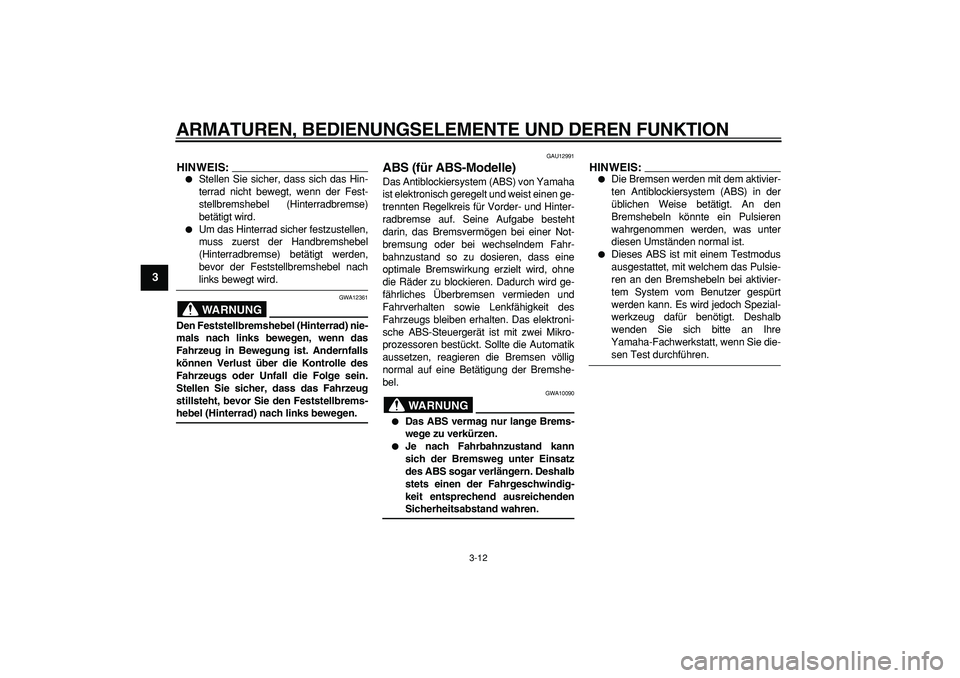

ABS (für ABS-Modelle)
Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Seine Aufgabe besteht
darin, das Bremsvermögen bei einer Not-
bremsung oder bei wechselndem Fahr-
bahnzustand so zu dosieren, dass eine
optimale Bremswirkung erzielt wird, ohne
die Räder zu blockieren. Dadurch wird ge-
fährliches Überbremsen vermieden und
Fahrverhalten sowie Lenkfähigkeit des
Fahrzeugs bleiben erhalten. Das elektroni-
sche ABS-Steuergerät ist mit zwei Mikro-
prozessoren bestückt. Sollte die Automatik
aussetzen, reagieren die Bremsen völlig
normal auf eine Betätigung der Bremshe-
bel.
WARNUNG
GWA10090
Das ABS vermag nur lange Brems-
wege zu verkürzen.
Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
HINWEIS:
Die Bremsen werden mit dem aktivier-
ten Antiblockiersystem (ABS) in der
üblichen Weise betätigt. An den
Bremshebeln könnte ein Pulsieren
wahrgenommen werden, was unter
diesen Umständen normal ist.
Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt, wenn Sie die-
sen Test durchführen.
Page 29 of 96
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
2
34
5
6
7
8
9
GAU13161

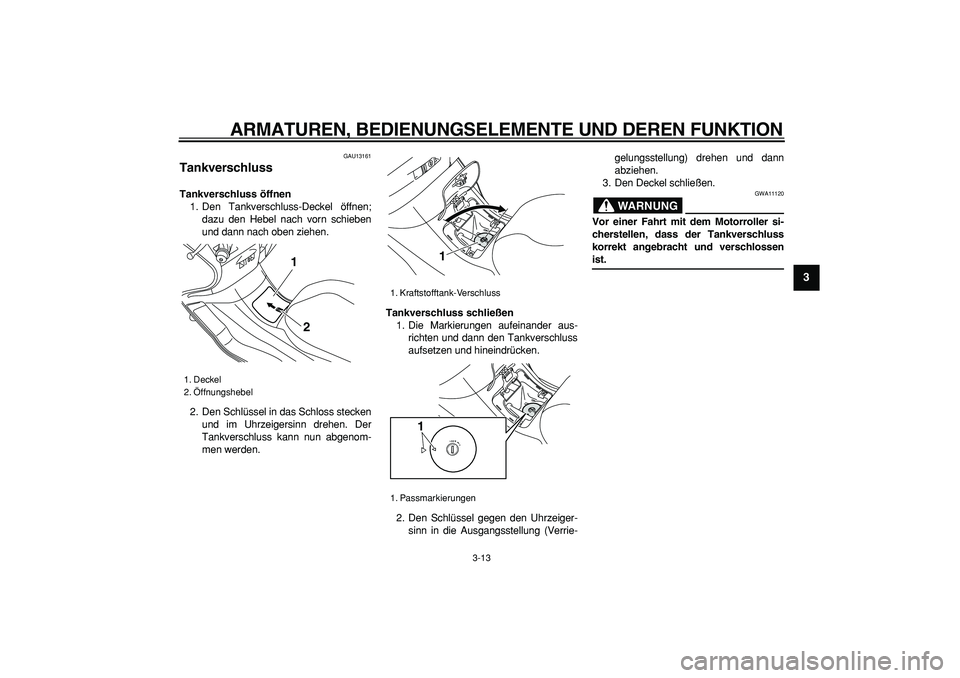

Tankverschluss
Tankverschluss öffnen
1. Den Tankverschluss-Deckel öffnen;
dazu den Hebel nach vorn schieben
und dann nach oben ziehen.
2. Den Schlüssel in das Schloss stecken
und im Uhrzeigersinn drehen. Der
Tankverschluss kann nun abgenom-
men werden.
Tankverschluss schließen
1. Die Markierungen aufeinander aus-
richten und dann den Tankverschluss
aufsetzen und hineindrücken.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-gelungsstellung) drehen und dann
abziehen.
3. Den Deckel schließen.
WARNUNG
GWA11120
Vor einer Fahrt mit dem Motorroller si-
cherstellen, dass der Tankverschluss
korrekt angebracht und verschlossen
ist.
1. Deckel
2. Öffnungshebel
2 1
1. Kraftstofftank-Verschluss
1. Passmarkierungen
1
1
Page 30 of 96
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
1
2
3
4
5
6
7
8
9
GAU13211

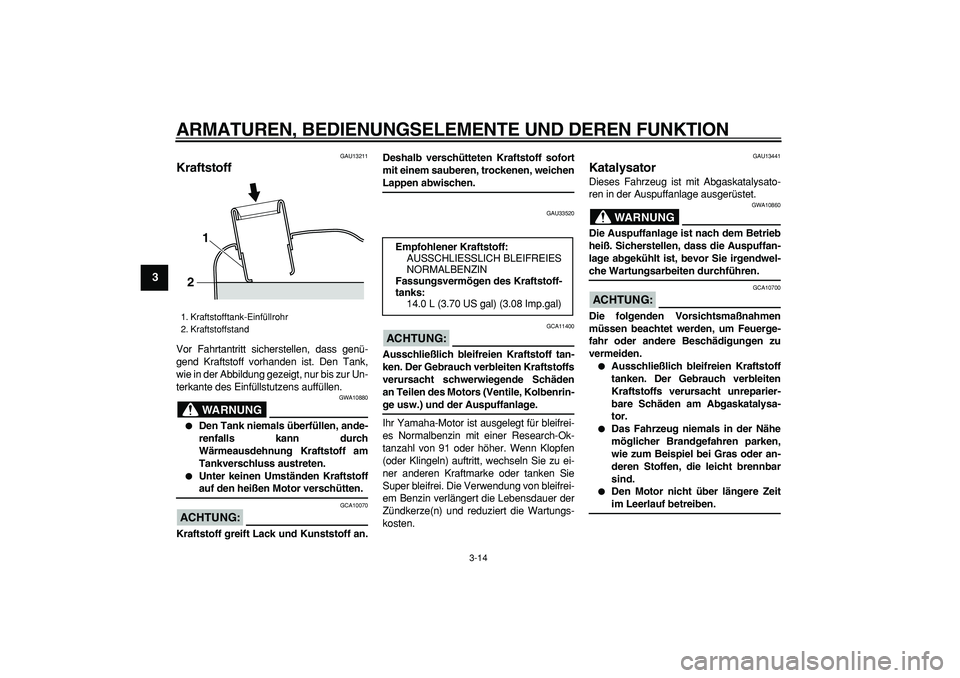

Kraftstoff
Vor Fahrtantritt sicherstellen, dass genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG
GWA10880
Den Tank niemals überfüllen, ande-
renfalls kann durch
Wärmeausdehnung Kraftstoff am
Tankverschluss austreten.
Unter keinen Umständen Kraftstoff
auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen
Lappen abwischen.
GAU33520
ACHTUNG:
GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13441
Katalysator
Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10860
Die Auspuffanlage ist nach dem Betrieb
heiß. Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgendwel-
che Wartungsarbeiten durchführen.
ACHTUNG:
GCA10700
Die folgenden Vorsichtsmaßnahmen
müssen beachtet werden, um Feuerge-
fahr oder andere Beschädigungen zu
vermeiden.
Ausschließlich bleifreien Kraftstoff
tanken. Der Gebrauch verbleiten
Kraftstoffs verursacht unreparier-
bare Schäden am Abgaskatalysa-
tor.
Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel bei Gras oder an-
deren Stoffen, die leicht brennbar
sind.
Den Motor nicht über längere Zeit
im Leerlauf betreiben.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
21
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
14.0 L (3.70 US gal) (3.08 Imp.gal)
