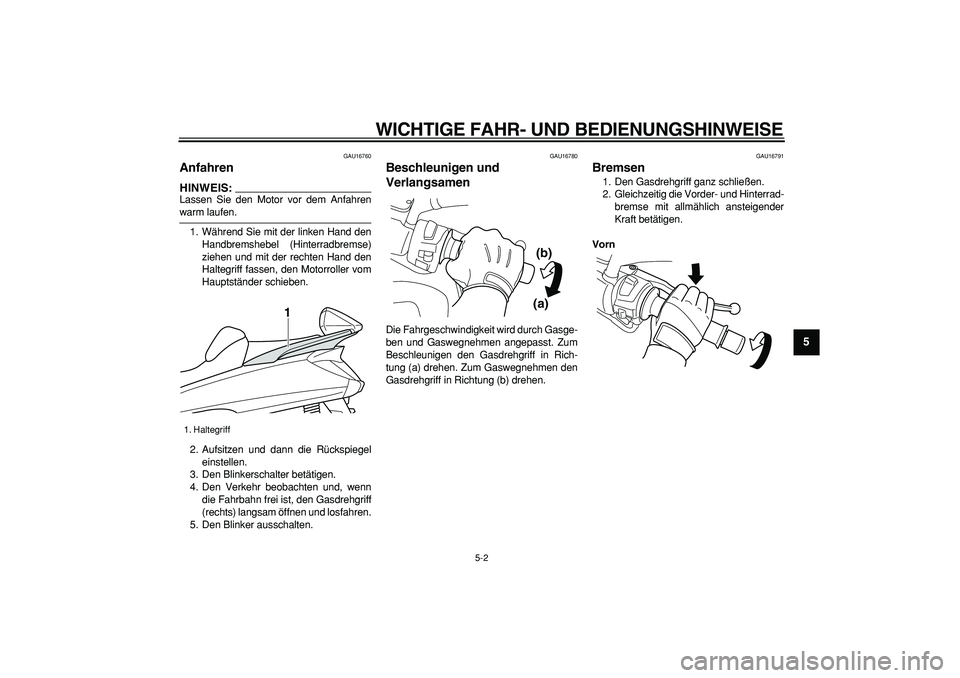

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-2
2
3
4
56
7
8
9
GAU16760
Anfahren
HINWEIS:
Lassen Sie den Motor vor dem Anfahren
warm laufen.
1. Während Sie mit der linken Hand den
Handbremshebel (Hinterradbremse)
ziehen und mit der rechten Hand den
Haltegriff fassen, den Motorroller vom
Hauptständer schieben.
2. Aufsitzen und dann die Rückspiegel
einstellen.
3. Den Blinkerschalter betätigen.
4. Den Verkehr beobachten und, wenn
die Fahrbahn frei ist, den Gasdrehgriff
(rechts) langsam öffnen und losfahren.
5. Den Blinker ausschalten.
GAU16780
Beschleunigen und
Verlangsamen
Die Fahrgeschwindigkeit wird durch Gasge-
ben und Gaswegnehmen angepasst. Zum
Beschleunigen den Gasdrehgriff in Rich-
tung (a) drehen. Zum Gaswegnehmen den
Gasdrehgriff in Richtung (b) drehen.
GAU16791
Bremsen
1. Den Gasdrehgriff ganz schließen.
2. Gleichzeitig die Vorder- und Hinterrad-
bremse mit allmählich ansteigender
Kraft betätigen.
Vorn
1. Haltegriff
1
(a)(b)
Page 42 of 96

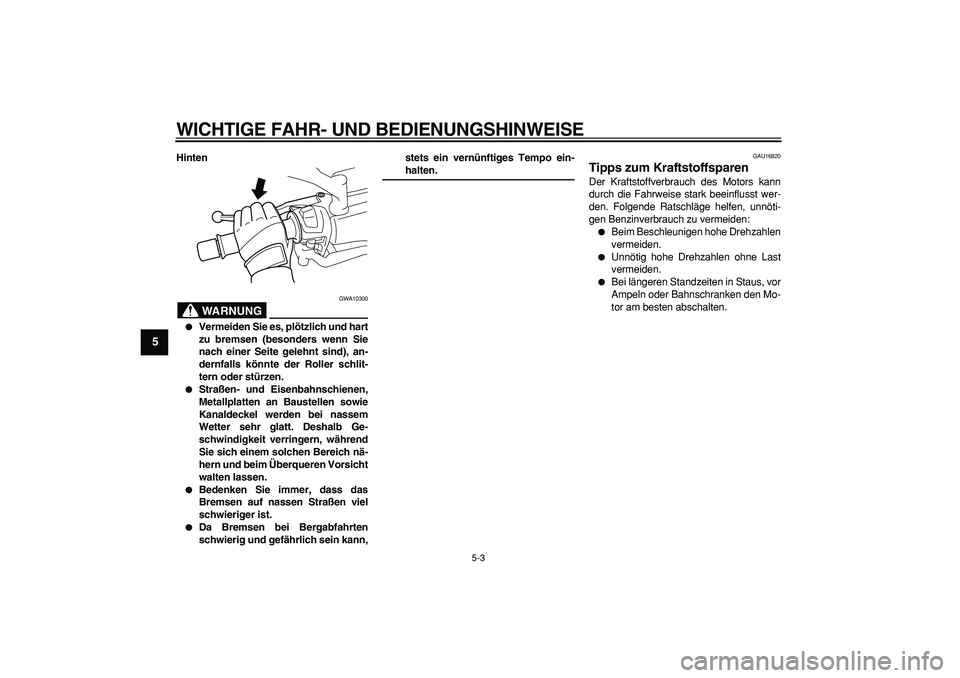

WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-3
1
2
3
4
5
6
7
8
9
Hinten
WARNUNG
GWA10300
Vermeiden Sie es, plötzlich und hart
zu bremsen (besonders wenn Sie
nach einer Seite gelehnt sind), an-
dernfalls könnte der Roller schlit-
tern oder stürzen.
Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie
Kanaldeckel werden bei nassem
Wetter sehr glatt. Deshalb Ge-
schwindigkeit verringern, während
Sie sich einem solchen Bereich nä-
hern und beim Überqueren Vorsicht
walten lassen.
Bedenken Sie immer, dass das
Bremsen auf nassen Straßen viel
schwieriger ist.
Da Bremsen bei Bergabfahrten
schwierig und gefährlich sein kann,stets ein vernünftiges Tempo ein-
halten.
GAU16820
Tipps zum Kraftstoffsparen
Der Kraftstoffverbrauch des Motors kann
durch die Fahrweise stark beeinflusst wer-
den. Folgende Ratschläge helfen, unnöti-
gen Benzinverbrauch zu vermeiden:
Beim Beschleunigen hohe Drehzahlen
vermeiden.
Unnötig hohe Drehzahlen ohne Last
vermeiden.
Bei längeren Standzeiten in Staus, vor
Ampeln oder Bahnschranken den Mo-
tor am besten abschalten.

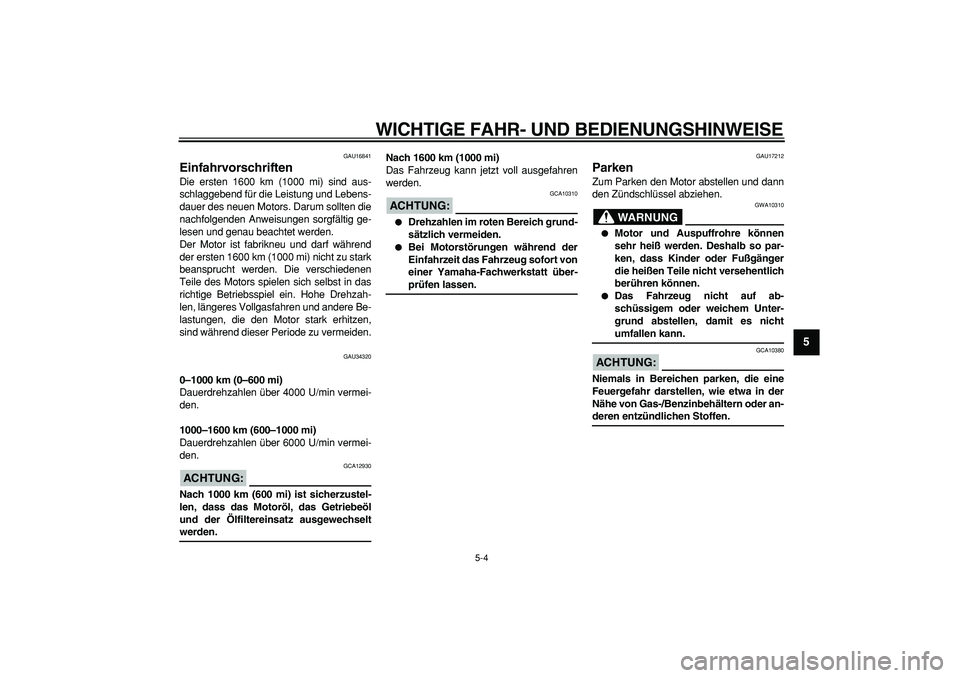

Page 43 of 96
WICHTIGE FAHR- UND BEDIENUNGSHINWEISE
5-4
2
3
4
56
7
8
9
GAU16841
Einfahrvorschriften
Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU34320
0–1000 km (0–600 mi)
Dauerdrehzahlen über 4000 U/min vermei-
den.
1000–1600 km (600–1000 mi)
Dauerdrehzahlen über 6000 U/min vermei-
den.
ACHTUNG:
GCA12930
Nach 1000 km (600 mi) ist sicherzustel-
len, dass das Motoröl, das Getriebeöl
und der Ölfiltereinsatz ausgewechselt
werden.Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG:
GCA10310
Drehzahlen im roten Bereich grund-
sätzlich vermeiden.
Bei Motorstörungen während der
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt über-
prüfen lassen.
GAU17212
Parken
Zum Parken den Motor abstellen und dann
den Zündschlüssel abziehen.
WARNUNG
GWA10310
Motor und Auspuffrohre können
sehr heiß werden. Deshalb so par-
ken, dass Kinder oder Fußgänger
die heißen Teile nicht versehentlich
berühren können.
Das Fahrzeug nicht auf ab-
schüssigem oder weichem Unter-
grund abstellen, damit es nicht
umfallen kann.
ACHTUNG:
GCA10380
Niemals in Bereichen parken, die eine
Feuergefahr darstellen, wie etwa in der
Nähe von Gas-/Benzinbehältern oder an-
deren entzündlichen Stoffen.
Page 44 of 96
6-1
1
2
3
4
5
6
7
8
9
REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
GAU17280
Der Fahrzeughalter ist für die Sicherheit
selbst verantwortlich. Regelmäßige Inspek-
tionen, Einstellungen und Schmierung ge-
währleisten maximale Fahrsicherheit und
einen optimalen Zustand Ihres Fahrzeugs.
Auf den folgenden Seiten werden die wich-
tigsten Inspektionspunkte, Einstellungen
und Schmierstellen angegeben und erläu-
tert.
Die in der Tabelle empfohlenen Zeitabstän-
de für Wartung und Schmierung sollten le-
diglich als Richtwerte für den Normalbetrieb
angesehen werden. JE NACH WETTER-
BEDINGUNGEN, GELÄNDE, GEOGRAFI-
SCHEM EINSATZORT UND
PERSÖNLICHER FAHRWEISE MÜSSEN
DIE WARTUNGSINTERVALLE MÖG-
LICHERWEISE VERKÜRZT WERDEN.
WARNUNG
GWA10320
Sind Sie mit Wartungsarbeiten nicht ver-
traut, lassen Sie diese von einer
Yamaha-Fachwerkstatt durchführen.
WARNUNG
GWA10330
Dieser Motorroller ist ausschließlich für
normalen Straßenbetrieb ausgelegt. Bei
übermäßig feuchtem oder staubigem
Einsatz muss der Luftfiltereinsatz desMotorrollers öfter gereinigt oder ausge-
wechselt werden, um schnelles
Verschleißen des Motors zu vermeiden.
Ihre Yamaha-Fachwerkstatt berät Sie
gerne über die angemessenen War-
tungsintervalle.
GAU17501
Bordwerkzeug
Das Bordwerkzeug befindet sich im hinte-
ren Ablagefach. (Siehe Seite 3-17.)
Die Matte des Ablagefachs nach oben zie-
hen und dann das Bordwerkzeug heraus-
nehmen.
Die in diesem Handbuch enthaltenen Infor-
mationen zur Wartung und das Bordwerk-
zeug sollen Ihnen bei der Durchführung von
vorbeugenden Wartungsarbeiten und klei-
neren Reparaturen behilflich sein. Gewisse
Arbeiten und Einstellungen erfordern je-
doch zusätzliches Werkzeug wie z. B. einen
Drehmomentschlüssel.
HINWEIS:
Falls das für die Wartung notwendige Werk-
1. Ablagefachmatte
2. Bordwerkzeug
1
2
Page 45 of 96

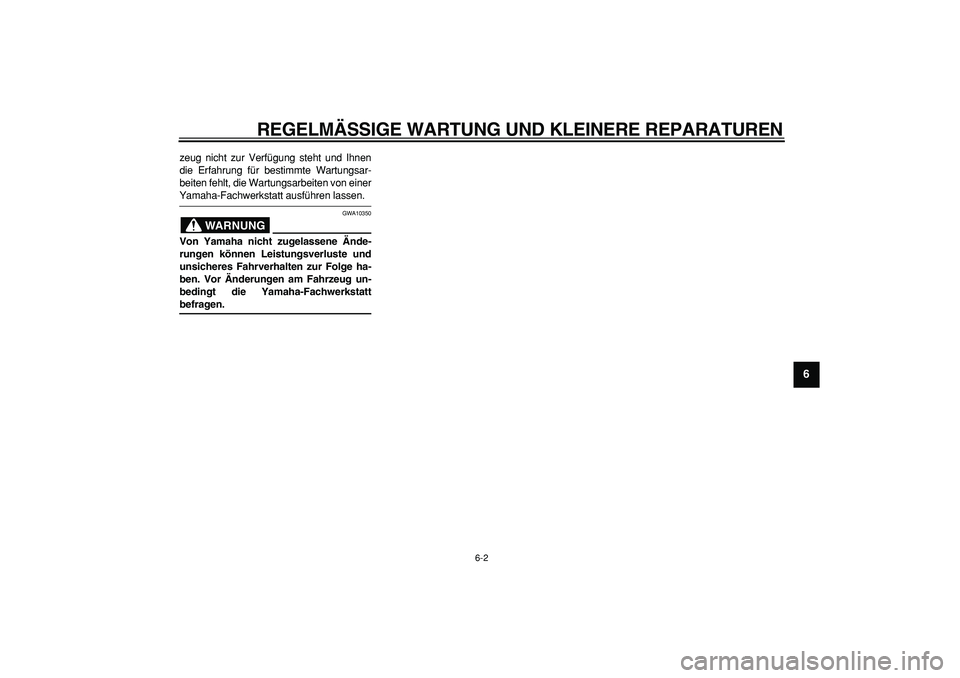

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-2
2
3
4
5
67
8
9
zeug nicht zur Verfügung steht und Ihnen
die Erfahrung für bestimmte Wartungsar-
beiten fehlt, die Wartungsarbeiten von einer
Yamaha-Fachwerkstatt ausführen lassen.
WARNUNG
GWA10350
Von Yamaha nicht zugelassene Ände-
rungen können Leistungsverluste und
unsicheres Fahrverhalten zur Folge ha-
ben. Vor Änderungen am Fahrzeug un-
bedingt die Yamaha-Fachwerkstatt
befragen.
Page 46 of 96

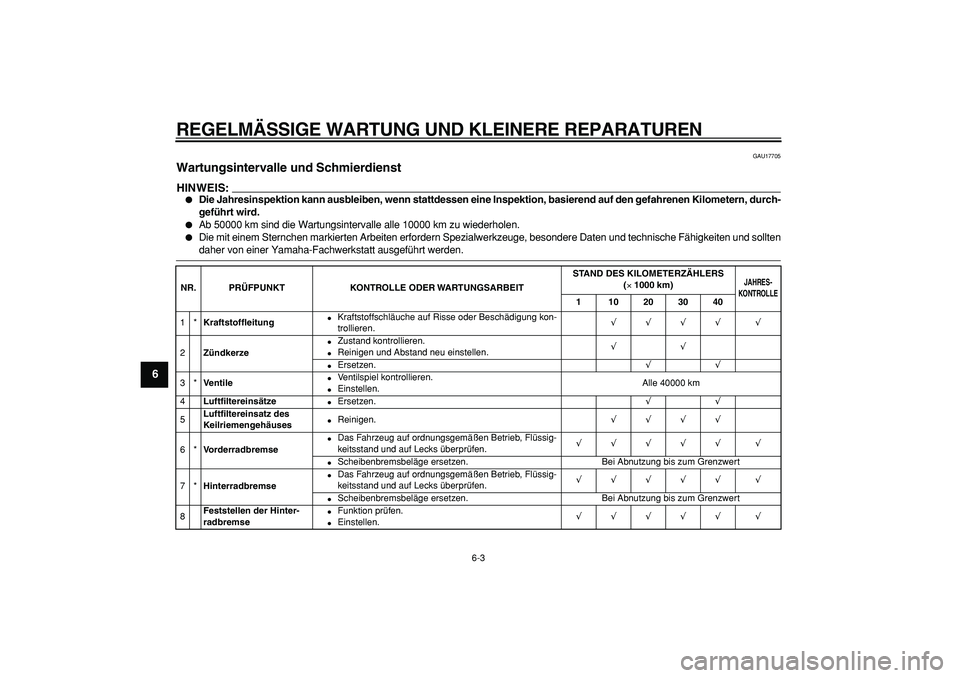

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-3
1
2
3
4
5
6
7
8
9
GAU17705
Wartungsintervalle und Schmierdienst
HINWEIS:
Die Jahresinspektion kann ausbleiben, wenn stattdessen eine Inspektion, basierend auf den gefahrenen Kilometern, durch-
geführt wird.
Ab 50000 km sind die Wartungsintervalle alle 10000 km zu wiederholen.
Die mit einem Sternchen markierten Arbeiten erfordern Spezialwerkzeuge, besondere Daten und technische Fähigkeiten und sollten
daher von einer Yamaha-Fachwerkstatt ausgeführt werden.
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS
(
×
1000 km)
JAHRES-
KONTROLLE
1 10203040
1*
Kraftstoffleitung
Kraftstoffschläuche auf Risse oder Beschädigung kon-
trollieren.
√√√√ √
2
Zündkerze
Zustand kontrollieren.
Reinigen und Abstand neu einstellen.
√√
Ersetzen.
√√
3*
Ventile
Ventilspiel kontrollieren.
Einstellen.Alle 40000 km
4
Luftfiltereinsätze
Ersetzen.
√√
5
Luftfiltereinsatz des
Keilriemengehäuses
Reinigen.
√√√√
6*
Vorderradbremse
Das Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.
√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
7*
Hinterradbremse
Das Fahrzeug auf ordnungsgemäßen Betrieb, Flüssig-
keitsstand und auf Lecks überprüfen.
√√√√√ √
Scheibenbremsbeläge ersetzen. Bei Abnutzung bis zum Grenzwert
8
Feststellen der Hinter-
radbremse
Funktion prüfen.
Einstellen.
√√√√√ √
Page 47 of 96

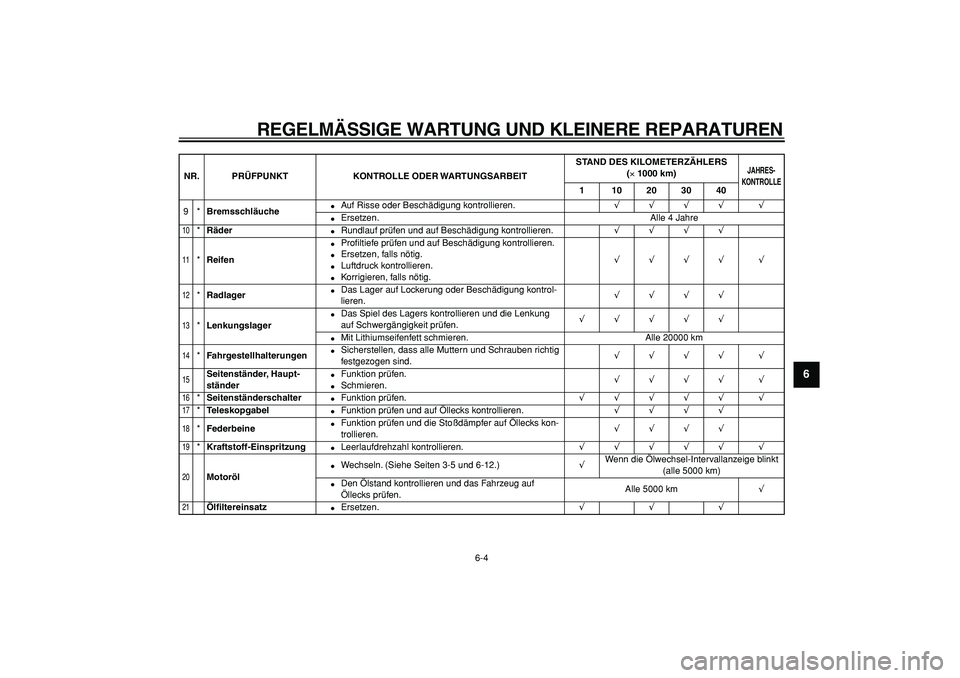

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-4
2
3
4
5
67
8
9
9*
Bremsschläuche
Auf Risse oder Beschädigung kontrollieren.
√√√√ √
Ersetzen. Alle 4 Jahre
10
*
Räder
Rundlauf prüfen und auf Beschädigung kontrollieren.
√√√√
11
*
Reifen
Profiltiefe prüfen und auf Beschädigung kontrollieren.
Ersetzen, falls nötig.
Luftdruck kontrollieren.
Korrigieren, falls nötig.
√√√√ √
12
*
Radlager
Das Lager auf Lockerung oder Beschädigung kontrol-
lieren.
√√√√
13
*
Lenkungslager
Das Spiel des Lagers kontrollieren und die Lenkung
auf Schwergängigkeit prüfen.
√√√√√
Mit Lithiumseifenfett schmieren. Alle 20000 km
14
*
Fahrgestellhalterungen
Sicherstellen, dass alle Muttern und Schrauben richtig
festgezogen sind.
√√√√ √
15
Seitenständer, Haupt-
ständer
Funktion prüfen.
Schmieren.
√√√√ √
16
*
Seitenständerschalter
Funktion prüfen.
√√√√√ √
17
*
Teleskopgabel
Funktion prüfen und auf Öllecks kontrollieren.
√√√√
18
*
Federbeine
Funktion prüfen und die Stoßdämpfer auf Öllecks kon-
trollieren.
√√√√
19
*
Kraftstoff-Einspritzung
Leerlaufdrehzahl kontrollieren.
√√√√√ √
20
Motoröl
Wechseln. (Siehe Seiten 3-5 und 6-12.)
√
Wenn die Ölwechsel-Intervallanzeige blinkt
(alle 5000 km)
Den Ölstand kontrollieren und das Fahrzeug auf
Öllecks prüfen.Alle 5000 km
√
21
Ölfiltereinsatz
Ersetzen.
√√√
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS
(
×
1000 km)
JAHRES-
KONTROLLE
1 10203040
Page 48 of 96

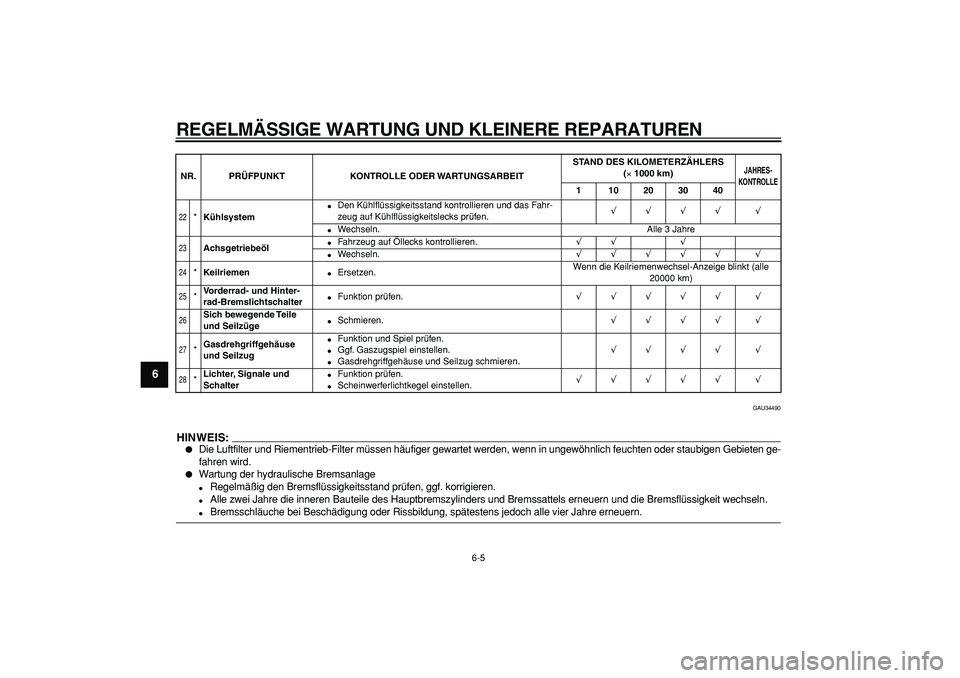

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-5
1
2
3
4
5
6
7
8
9
GAU34490
HINWEIS:
Die Luftfilter und Riementrieb-Filter müssen häufiger gewartet werden, wenn in ungewöhnlich feuchten oder staubigen Gebieten ge-
fahren wird.
Wartung der hydraulische Bremsanlage
Regelmäßig den Bremsflüssigkeitsstand prüfen, ggf. korrigieren.
Alle zwei Jahre die inneren Bauteile des Hauptbremszylinders und Bremssattels erneuern und die Bremsflüssigkeit wechseln.
Bremsschläuche bei Beschädigung oder Rissbildung, spätestens jedoch alle vier Jahre erneuern.
22
*
Kühlsystem
Den Kühlflüssigkeitsstand kontrollieren und das Fahr-
zeug auf Kühlflüssigkeitslecks prüfen.
√√√√ √
Wechseln. Alle 3 Jahre
23
Achsgetriebeöl
Fahrzeug auf Öllecks kontrollieren.
√√ √
Wechseln.
√√√√√ √
24
*
Keilriemen
Ersetzen.Wenn die Keilriemenwechsel-Anzeige blinkt (alle
20000 km)
25
*
Vorderrad- und Hinter-
rad-Bremslichtschalter
Funktion prüfen.
√√√√√ √
26
Sich bewegende Teile
und Seilzüge
Schmieren.
√√√√ √
27
*
Gasdrehgriffgehäuse
und Seilzug
Funktion und Spiel prüfen.
Ggf. Gaszugspiel einstellen.
Gasdrehgriffgehäuse und Seilzug schmieren.
√√√√ √
28
*
Lichter, Signale und
Schalter
Funktion prüfen.
Scheinwerferlichtkegel einstellen.
√√√√√ √
NR. PRÜFPUNKT KONTROLLE ODER WARTUNGSARBEITSTAND DES KILOMETERZÄHLERS
(
×
1000 km)
JAHRES-
KONTROLLE
1 10203040
Page 49 of 96

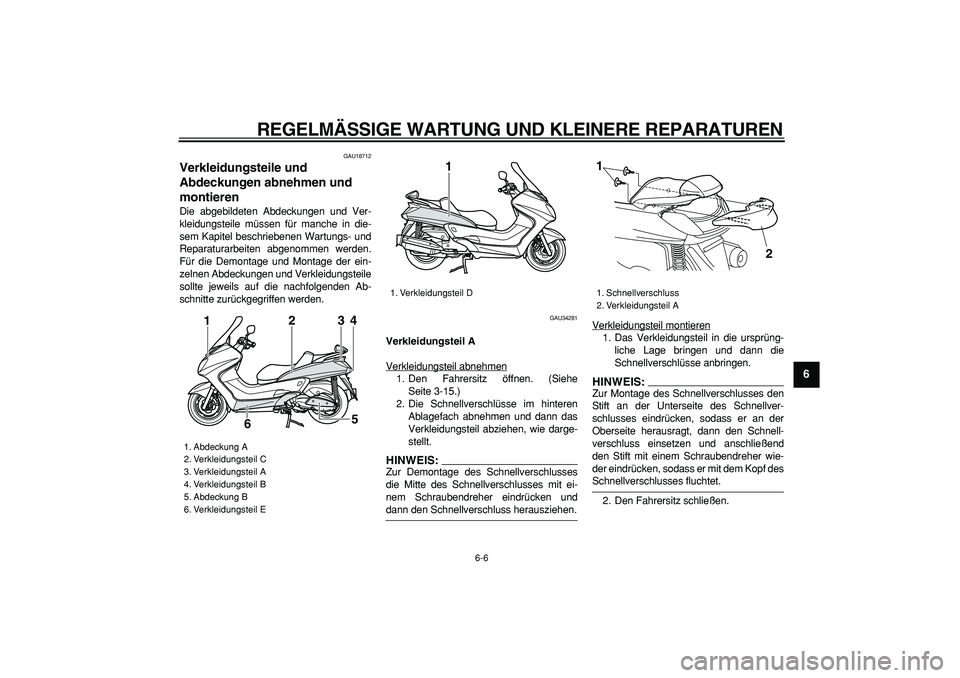

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-6
2
3
4
5
67
8
9
GAU18712
Verkleidungsteile und
Abdeckungen abnehmen und
montieren
Die abgebildeten Abdeckungen und Ver-
kleidungsteile müssen für manche in die-
sem Kapitel beschriebenen Wartungs- und
Reparaturarbeiten abgenommen werden.
Für die Demontage und Montage der ein-
zelnen Abdeckungen und Verkleidungsteile
sollte jeweils auf die nachfolgenden Ab-
schnitte zurückgegriffen werden.
GAU34281
Verkleidungsteil A
Verkleidungsteil abnehmen
1. Den Fahrersitz öffnen. (Siehe
Seite 3-15.)
2. Die Schnellverschlüsse im hinteren
Ablagefach abnehmen und dann das
Verkleidungsteil abziehen, wie darge-
stellt.HINWEIS:
Zur Demontage des Schnellverschlusses
die Mitte des Schnellverschlusses mit ei-
nem Schraubendreher eindrücken und
dann den Schnellverschluss herausziehen.Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüng-
liche Lage bringen und dann die
Schnellverschlüsse anbringen.HINWEIS:
Zur Montage des Schnellverschlusses den
Stift an der Unterseite des Schnellver-
schlusses eindrücken, sodass er an der
Oberseite herausragt, dann den Schnell-
verschluss einsetzen und anschließend
den Stift mit einem Schraubendreher wie-
der eindrücken, sodass er mit dem Kopf des
Schnellverschlusses fluchtet.
2. Den Fahrersitz schließen.
1. Abdeckung A
2. Verkleidungsteil C
3. Verkleidungsteil A
4. Verkleidungsteil B
5. Abdeckung B
6. Verkleidungsteil E
2
3
4
5
6 1
1. Verkleidungsteil D
1
1. Schnellverschluss
2. Verkleidungsteil A
1
2
Page 50 of 96

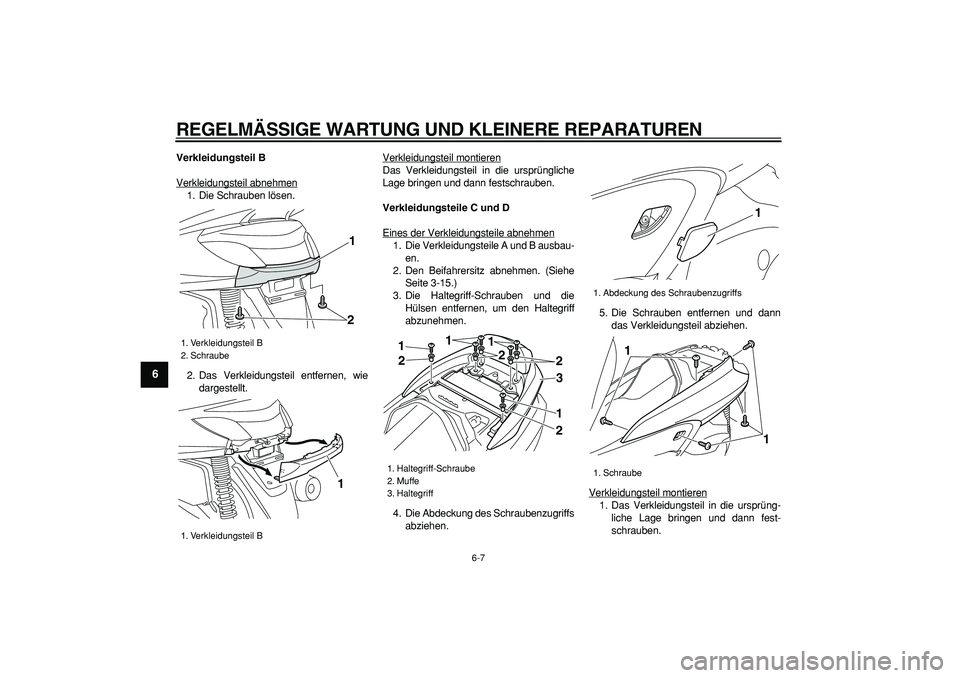

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-7
1
2
3
4
5
6
7
8
9
Verkleidungsteil B
Verkleidungsteil abnehmen
1. Die Schrauben lösen.
2. Das Verkleidungsteil entfernen, wie
dargestellt.Verkleidungsteil montieren
Das Verkleidungsteil in die ursprüngliche
Lage bringen und dann festschrauben.
Verkleidungsteile C und D
Eines der Verkleidungsteile abnehmen1. Die Verkleidungsteile A und B ausbau-
en.
2. Den Beifahrersitz abnehmen. (Siehe
Seite 3-15.)
3. Die Haltegriff-Schrauben und die
Hülsen entfernen, um den Haltegriff
abzunehmen.
4. Die Abdeckung des Schraubenzugriffs
abziehen.5. Die Schrauben entfernen und dann
das Verkleidungsteil abziehen.
Verkleidungsteil montieren
1. Das Verkleidungsteil in die ursprüng-
liche Lage bringen und dann fest-
schrauben.
1. Verkleidungsteil B
2. Schraube
1. Verkleidungsteil B
1
2
1
1. Haltegriff-Schraube
2. Muffe
3. Haltegriff1
1
3
1
1
2
2
22
1. Abdeckung des Schraubenzugriffs
1. Schraube
1
1
1
