YAMAHA MAJESTY 400 2007 Betriebsanleitungen (in German)

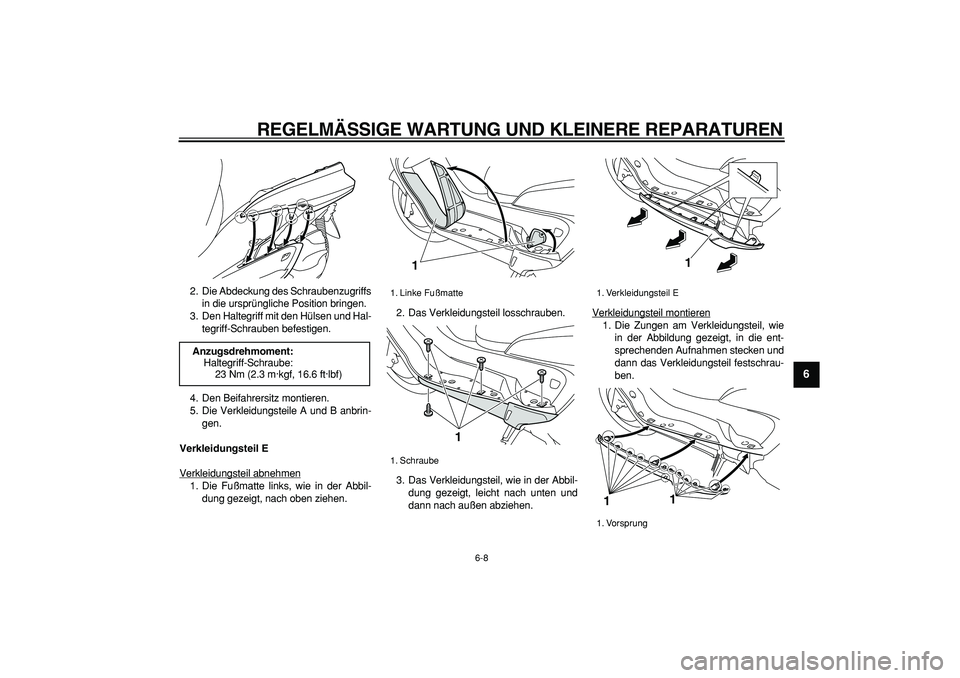

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-8
2
3
4
5
67
8
9

2. Die Abdeckung des Schraubenzugriffs
in die ursprüngliche Position bringen.
3. Den Haltegriff mit den Hülsen und Hal-
tegriff-Schrauben befestigen.
4. Den Beifahrersitz montieren.
5. Die Verkleidungsteile A und B anbrin-
gen.
Verkleidungsteil E
Verkleidungsteil abnehmen
1. Die Fußmatte links, wie in der Abbil-
dung gezeigt, nach oben ziehen.2. Das Verkleidungsteil losschrauben.
3. Das Verkleidungsteil, wie in der Abbil-
dung gezeigt, leicht nach unten und
dann nach außen abziehen.Verkleidungsteil montieren
1. Die Zungen am Verkleidungsteil, wie
in der Abbildung gezeigt, in die ent-
sprechenden Aufnahmen stecken und
dann das Verkleidungsteil festschrau-
ben.
Anzugsdrehmoment:
Haltegriff-Schraube:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)

1. Linke Fußmatte
1. Schraube
1
1
1. Verkleidungsteil E
1. Vorsprung
1
1
1

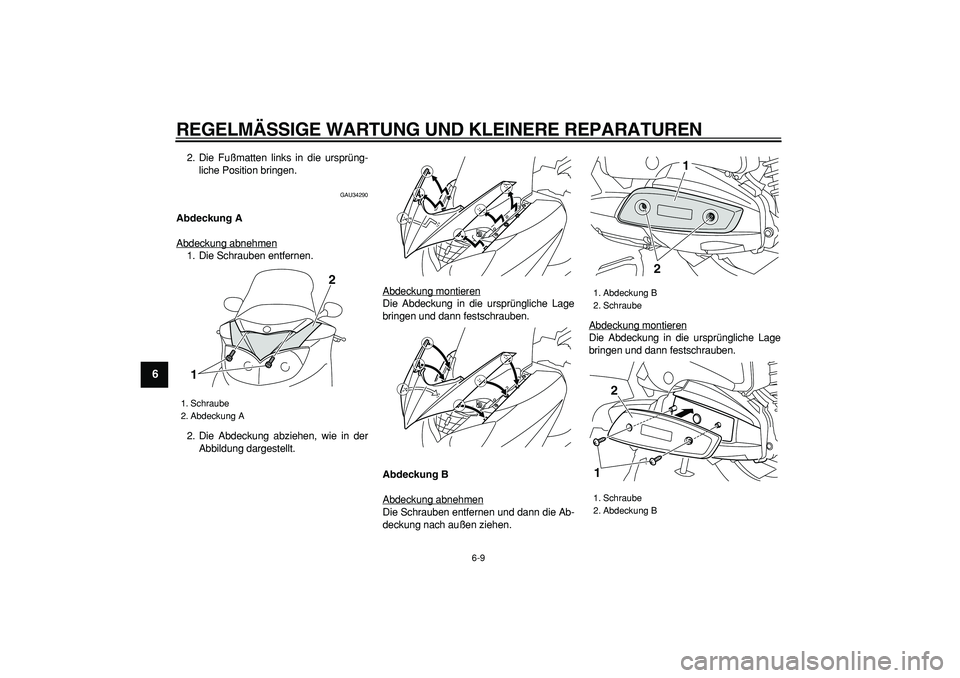

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-9
1
2
3
4
5
6
7
8
9

2. Die Fußmatten links in die ursprüng-
liche Position bringen.
GAU34290
Abdeckung A
Abdeckung abnehmen
1. Die Schrauben entfernen.
2. Die Abdeckung abziehen, wie in der
Abbildung dargestellt.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.
Abdeckung B
Abdeckung abnehmenDie Schrauben entfernen und dann die Ab-
deckung nach außen ziehen.Abdeckung montieren
Die Abdeckung in die ursprüngliche Lage
bringen und dann festschrauben.

1. Schraube
2. Abdeckung A
2
1

1. Abdeckung B
2. Schraube
1. Schraube
2. Abdeckung B
21
12

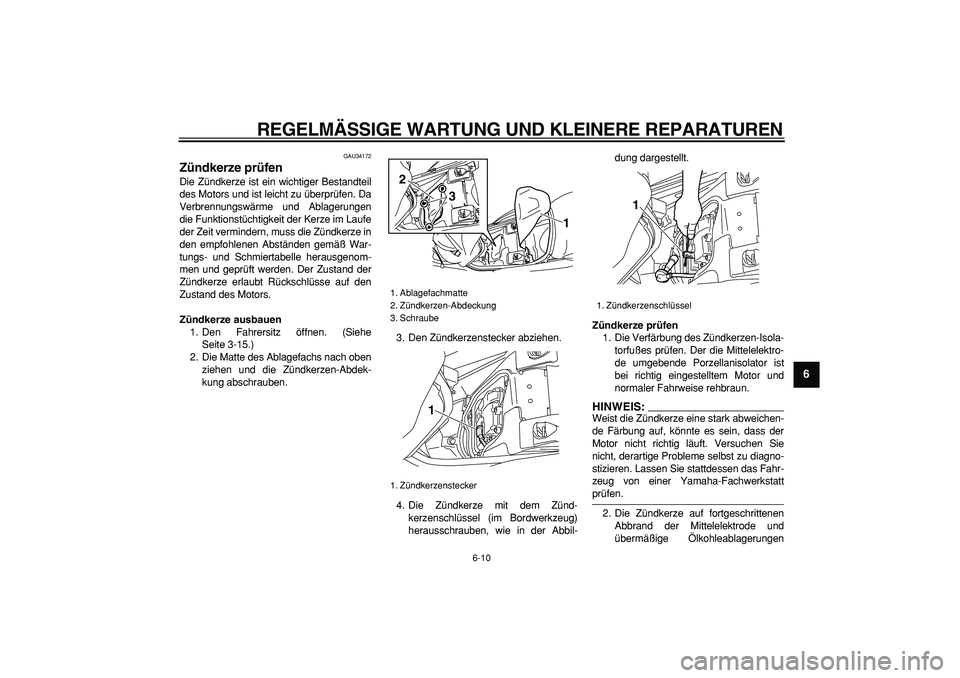

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-10
2
3
4
5
67
8
9

GAU34172
Zündkerze prüfen
Die Zündkerze ist ein wichtiger Bestandteil
des Motors und ist leicht zu überprüfen. Da
Verbrennungswärme und Ablagerungen
die Funktionstüchtigkeit der Kerze im Laufe
der Zeit vermindern, muss die Zündkerze in
den empfohlenen Abständen gemäß War-
tungs- und Schmiertabelle herausgenom-
men und geprüft werden. Der Zustand der
Zündkerze erlaubt Rückschlüsse auf den
Zustand des Motors.
Zündkerze ausbauen
1. Den Fahrersitz öffnen. (Siehe
Seite 3-15.)
2. Die Matte des Ablagefachs nach oben
ziehen und die Zündkerzen-Abdek-
kung abschrauben.3. Den Zündkerzenstecker abziehen.
4. Die Zündkerze mit dem Zünd-
kerzenschlüssel (im Bordwerkzeug)
herausschrauben, wie in der Abbil-dung dargestellt.
Zündkerze prüfen
1. Die Verfärbung des Zündkerzen-Isola-
torfußes prüfen. Der die Mittelelektro-
de umgebende Porzellanisolator ist
bei richtig eingestelltem Motor und
normaler Fahrweise rehbraun.
HINWEIS:

Weist die Zündkerze eine stark abweichen-
de Färbung auf, könnte es sein, dass der
Motor nicht richtig läuft. Versuchen Sie
nicht, derartige Probleme selbst zu diagno-
stizieren. Lassen Sie stattdessen das Fahr-
zeug von einer Yamaha-Fachwerkstatt
prüfen.
2. Die Zündkerze auf fortgeschrittenen
Abbrand der Mittelelektrode und
übermäßige Ölkohleablagerungen
1. Ablagefachmatte
2. Zündkerzen-Abdeckung
3. Schraube
1. Zündkerzenstecker
1
2
3
1

1. Zündkerzenschlüssel
1

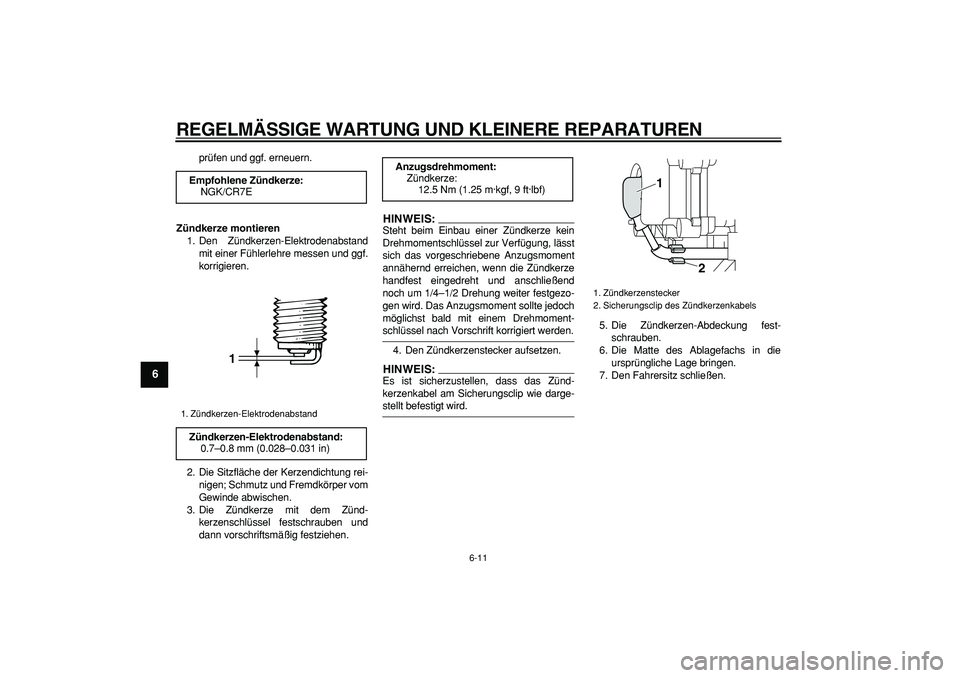

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-11
1
2
3
4
5
6
7
8
9

prüfen und ggf. erneuern.
Zündkerze montieren
1. Den Zündkerzen-Elektrodenabstand
mit einer Fühlerlehre messen und ggf.
korrigieren.
2. Die Sitzfläche der Kerzendichtung rei-
nigen; Schmutz und Fremdkörper vom
Gewinde abwischen.
3. Die Zündkerze mit dem Zünd-
kerzenschlüssel festschrauben und
dann vorschriftsmäßig festziehen.
HINWEIS:

Steht beim Einbau einer Zündkerze kein
Drehmomentschlüssel zur Verfügung, lässt
sich das vorgeschriebene Anzugsmoment
annähernd erreichen, wenn die Zündkerze
handfest eingedreht und anschließend
noch um 1/4–1/2 Drehung weiter festgezo-
gen wird. Das Anzugsmoment sollte jedoch
möglichst bald mit einem Drehmoment-
schlüssel nach Vorschrift korrigiert werden.
4. Den Zündkerzenstecker aufsetzen.
HINWEIS:

Es ist sicherzustellen, dass das Zünd-
kerzenkabel am Sicherungsclip wie darge-
stellt befestigt wird.5. Die Zündkerzen-Abdeckung fest-
schrauben.
6. Die Matte des Ablagefachs in die
ursprüngliche Lage bringen.
7. Den Fahrersitz schließen.
Empfohlene Zündkerze:
NGK/CR7E
1. Zündkerzen-Elektrodenabstand
Zündkerzen-Elektrodenabstand:
0.7–0.8 mm (0.028–0.031 in)
1

Anzugsdrehmoment:
Zündkerze:
12.5 Nm (1.25 m·kgf, 9 ft·lbf)
1. Zündkerzenstecker
2. Sicherungsclip des Zündkerzenkabels
1
2

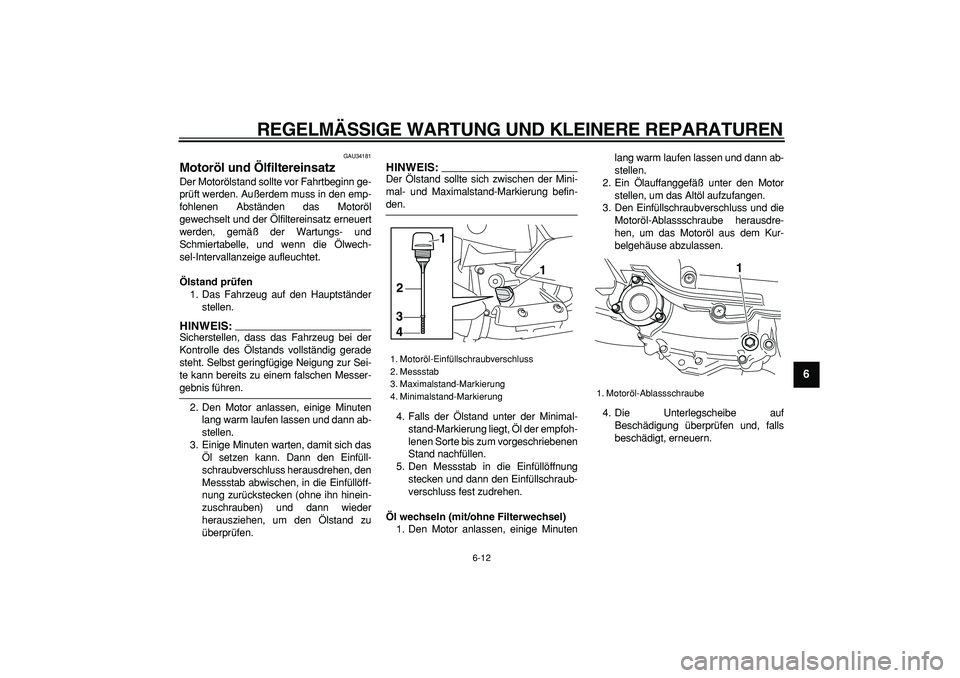

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-12
2
3
4
5
67
8
9

GAU34181
Motoröl und Ölfiltereinsatz
Der Motorölstand sollte vor Fahrtbeginn ge-
prüft werden. Außerdem muss in den emp-
fohlenen Abständen das Motoröl
gewechselt und der Ölfiltereinsatz erneuert
werden, gemäß der Wartungs- und
Schmiertabelle, und wenn die Ölwech-
sel-Intervallanzeige aufleuchtet.
Ölstand prüfen
1. Das Fahrzeug auf den Hauptständer
stellen.
HINWEIS:

Sicherstellen, dass das Fahrzeug bei der
Kontrolle des Ölstands vollständig gerade
steht. Selbst geringfügige Neigung zur Sei-
te kann bereits zu einem falschen Messer-
gebnis führen.
2. Den Motor anlassen, einige Minuten
lang warm laufen lassen und dann ab-
stellen.
3. Einige Minuten warten, damit sich das
Öl setzen kann. Dann den Einfüll-
schraubverschluss herausdrehen, den
Messstab abwischen, in die Einfüllöff-
nung zurückstecken (ohne ihn hinein-
zuschrauben) und dann wieder
herausziehen, um den Ölstand zu
überprüfen.
HINWEIS:

Der Ölstand sollte sich zwischen der Mini-
mal- und Maximalstand-Markierung befin-
den.
4. Falls der Ölstand unter der Minimal-
stand-Markierung liegt, Öl der empfoh-
lenen Sorte bis zum vorgeschriebenen
Stand nachfüllen.
5. Den Messstab in die Einfüllöffnung
stecken und dann den Einfüllschraub-
verschluss fest zudrehen.
Öl wechseln (mit/ohne Filterwechsel)
1. Den Motor anlassen, einige Minutenlang warm laufen lassen und dann ab-
stellen.
2. Ein Ölauffanggefäß unter den Motor
stellen, um das Altöl aufzufangen.
3. Den Einfüllschraubverschluss und die
Motoröl-Ablassschraube herausdre-
hen, um das Motoröl aus dem Kur-
belgehäuse abzulassen.
4. Die Unterlegscheibe auf
Beschädigung überprüfen und, falls
beschädigt, erneuern.
1. Motoröl-Einfüllschraubverschluss
2. Messstab
3. Maximalstand-Markierung
4. Minimalstand-Markierung
1
3
4
1
2

1. Motoröl-Ablassschraube
1

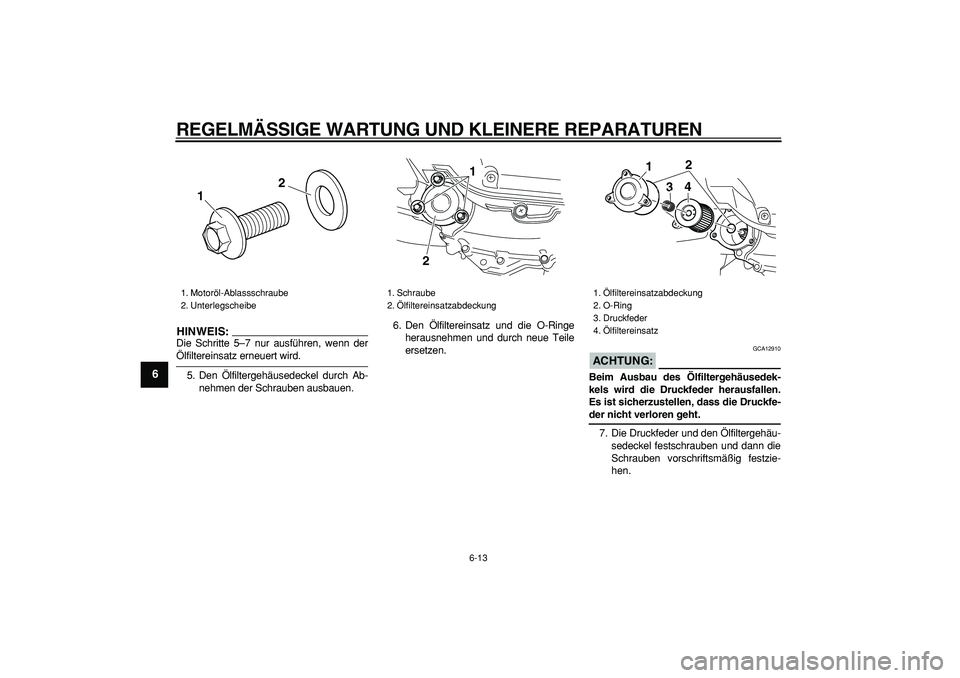

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-13
1
2
3
4
5
6
7
8
9
HINWEIS:

Die Schritte 5–7 nur ausführen, wenn der
Ölfiltereinsatz erneuert wird.
5. Den Ölfiltergehäusedeckel durch Ab-
nehmen der Schrauben ausbauen.6. Den Ölfiltereinsatz und die O-Ringe
herausnehmen und durch neue Teile
ersetzen.
ACHTUNG:

GCA12910
Beim Ausbau des Ölfiltergehäusedek-
kels wird die Druckfeder herausfallen.
Es ist sicherzustellen, dass die Druckfe-
der nicht verloren geht.
7. Die Druckfeder und den Ölfiltergehäu-
sedeckel festschrauben und dann die
Schrauben vorschriftsmäßig festzie-
hen.
1. Motoröl-Ablassschraube
2. Unterlegscheibe
2
1

1. Schraube
2. Ölfiltereinsatzabdeckung
21

1. Ölfiltereinsatzabdeckung
2. O-Ring
3. Druckfeder
4. Ölfiltereinsatz
1
2
3
4

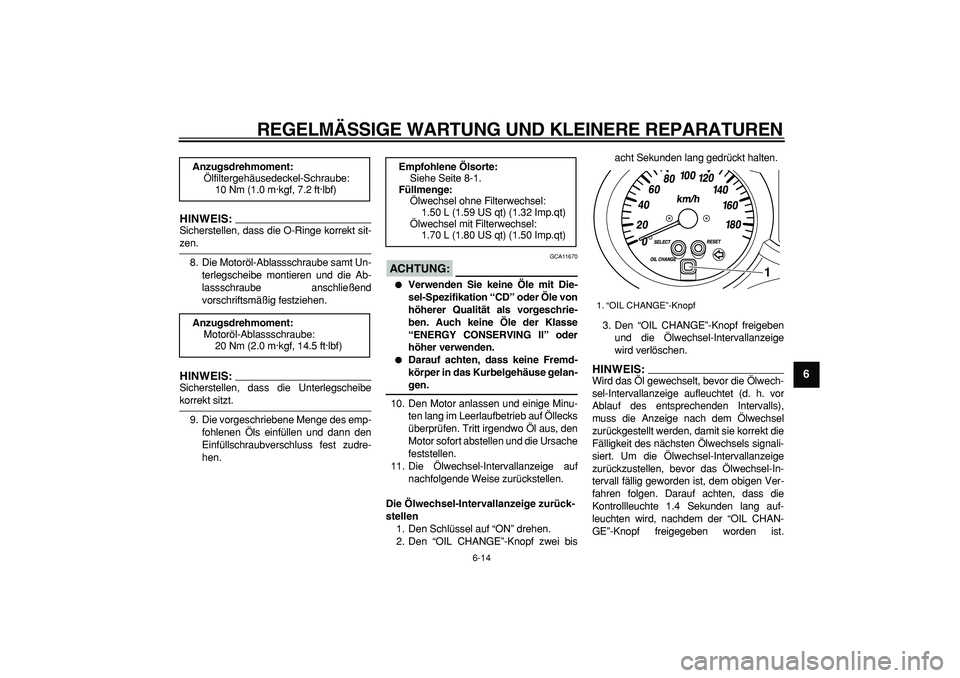

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-14
2
3
4
5
67
8
9
HINWEIS:

Sicherstellen, dass die O-Ringe korrekt sit-
zen.
8. Die Motoröl-Ablassschraube samt Un-
terlegscheibe montieren und die Ab-
lassschraube anschließend
vorschriftsmäßig festziehen.
HINWEIS:

Sicherstellen, dass die Unterlegscheibe
korrekt sitzt.
9. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
ACHTUNG:

GCA11670

Verwenden Sie keine Öle mit Die-
sel-Spezifikation “CD” oder Öle von
höherer Qualität als vorgeschrie-
ben. Auch keine Öle der Klasse
“ENERGY CONSERVING II” oder
höher verwenden.

Darauf achten, dass keine Fremd-
körper in das Kurbelgehäuse gelan-
gen.
10. Den Motor anlassen und einige Minu-
ten lang im Leerlaufbetrieb auf Öllecks
überprüfen. Tritt irgendwo Öl aus, den
Motor sofort abstellen und die Ursache
feststellen.
11. Die Ölwechsel-Intervallanzeige auf
nachfolgende Weise zurückstellen.
Die Ölwechsel-Intervallanzeige zurück-
stellen
1. Den Schlüssel auf “ON” drehen.
2. Den “OIL CHANGE”-Knopf zwei bisacht Sekunden lang gedrückt halten.
3. Den “OIL CHANGE”-Knopf freigeben
und die Ölwechsel-Intervallanzeige
wird verlöschen.
HINWEIS:

Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss die Anzeige nach dem Ölwechsel
zurückgestellt werden, damit sie korrekt die
Fälligkeit des nächsten Ölwechsels signali-
siert. Um die Ölwechsel-Intervallanzeige
zurückzustellen, bevor das Ölwechsel-In-
tervall fällig geworden ist, dem obigen Ver-
fahren folgen. Darauf achten, dass die
Kontrollleuchte 1.4 Sekunden lang auf-
leuchten wird, nachdem der “OIL CHAN-
GE”-Knopf freigegeben worden ist.
Anzugsdrehmoment:
Ölfiltergehäusedeckel-Schraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
Anzugsdrehmoment:
Motoröl-Ablassschraube:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)

Empfohlene Ölsorte:
Siehe Seite 8-1.
Füllmenge:
Ölwechsel ohne Filterwechsel:
1.50 L (1.59 US qt) (1.32 Imp.qt)
Ölwechsel mit Filterwechsel:
1.70 L (1.80 US qt) (1.50 Imp.qt)
1. “OIL CHANGE”-Knopf
1

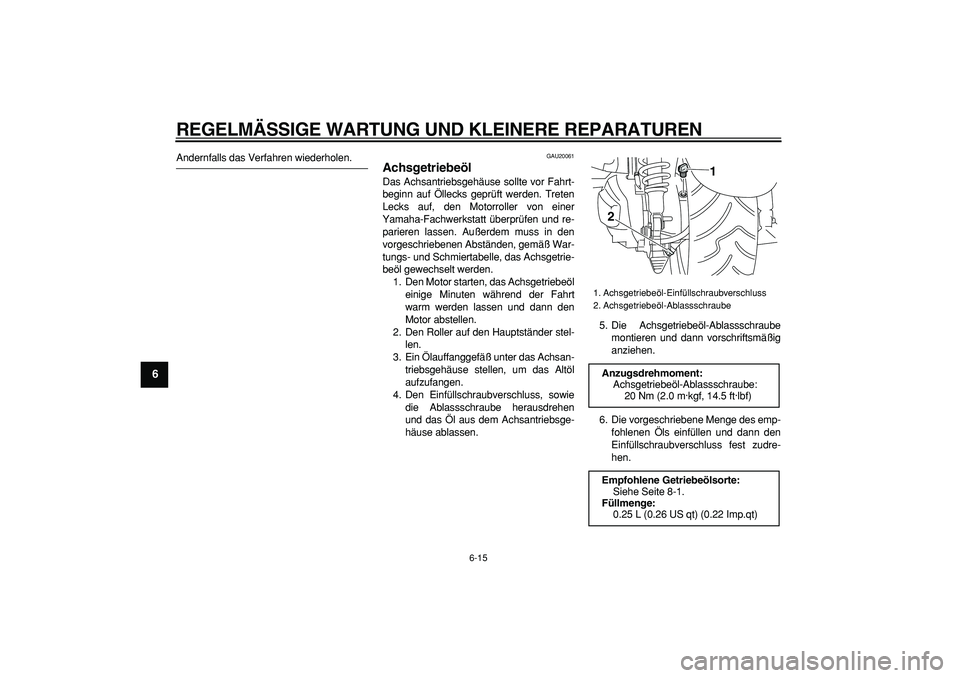

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-15
1
2
3
4
5
6
7
8
9

Andernfalls das Verfahren wiederholen.
GAU20061
Achsgetriebeöl
Das Achsantriebsgehäuse sollte vor Fahrt-
beginn auf Öllecks geprüft werden. Treten
Lecks auf, den Motorroller von einer
Yamaha-Fachwerkstatt überprüfen und re-
parieren lassen. Außerdem muss in den
vorgeschriebenen Abständen, gemäß War-
tungs- und Schmiertabelle, das Achsgetrie-
beöl gewechselt werden.
1. Den Motor starten, das Achsgetriebeöl
einige Minuten während der Fahrt
warm werden lassen und dann den
Motor abstellen.
2. Den Roller auf den Hauptständer stel-
len.
3. Ein Ölauffanggefäß unter das Achsan-
triebsgehäuse stellen, um das Altöl
aufzufangen.
4. Den Einfüllschraubverschluss, sowie
die Ablassschraube herausdrehen
und das Öl aus dem Achsantriebsge-
häuse ablassen.5. Die Achsgetriebeöl-Ablassschraube
montieren und dann vorschriftsmäßig
anziehen.
6. Die vorgeschriebene Menge des emp-
fohlenen Öls einfüllen und dann den
Einfüllschraubverschluss fest zudre-
hen.
1. Achsgetriebeöl-Einfüllschraubverschluss
2. Achsgetriebeöl-Ablassschraube
Anzugsdrehmoment:
Achsgetriebeöl-Ablassschraube:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Empfohlene Getriebeölsorte:
Siehe Seite 8-1.
Füllmenge:
0.25 L (0.26 US qt) (0.22 Imp.qt)
2
1

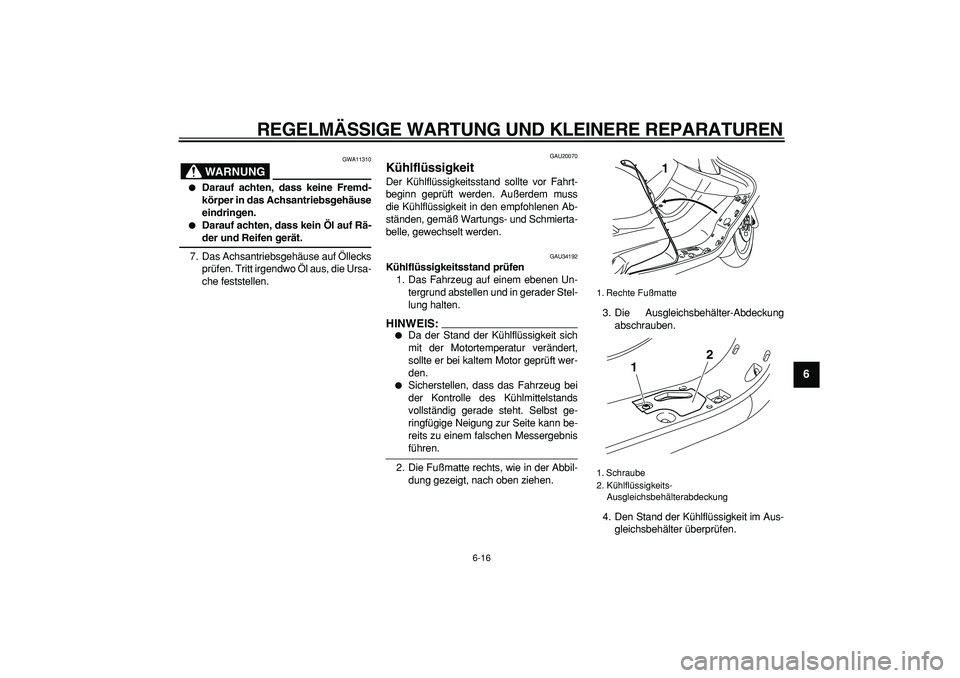

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-16
2
3
4
5
67
8
9
WARNUNG

GWA11310

Darauf achten, dass keine Fremd-
körper in das Achsantriebsgehäuse
eindringen.

Darauf achten, dass kein Öl auf Rä-
der und Reifen gerät.
7. Das Achsantriebsgehäuse auf Öllecks
prüfen. Tritt irgendwo Öl aus, die Ursa-
che feststellen.
GAU20070
Kühlflüssigkeit
Der Kühlflüssigkeitsstand sollte vor Fahrt-
beginn geprüft werden. Außerdem muss
die Kühlflüssigkeit in den empfohlenen Ab-
ständen, gemäß Wartungs- und Schmierta-
belle, gewechselt werden.
GAU34192
Kühlflüssigkeitsstand prüfen
1. Das Fahrzeug auf einem ebenen Un-
tergrund abstellen und in gerader Stel-
lung halten.
HINWEIS:


Da der Stand der Kühlflüssigkeit sich
mit der Motortemperatur verändert,
sollte er bei kaltem Motor geprüft wer-
den.

Sicherstellen, dass das Fahrzeug bei
der Kontrolle des Kühlmittelstands
vollständig gerade steht. Selbst ge-
ringfügige Neigung zur Seite kann be-
reits zu einem falschen Messergebnis
führen.
2. Die Fußmatte rechts, wie in der Abbil-
dung gezeigt, nach oben ziehen.3. Die Ausgleichsbehälter-Abdeckung
abschrauben.
4. Den Stand der Kühlflüssigkeit im Aus-
gleichsbehälter überprüfen.
1. Rechte Fußmatte
1. Schraube
2. Kühlflüssigkeits-
Ausgleichsbehälterabdeckung
1
1
2

REGELMÄSSIGE WARTUNG UND KLEINERE REPARATUREN
6-17
1
2
3
4
5
6
7
8
9

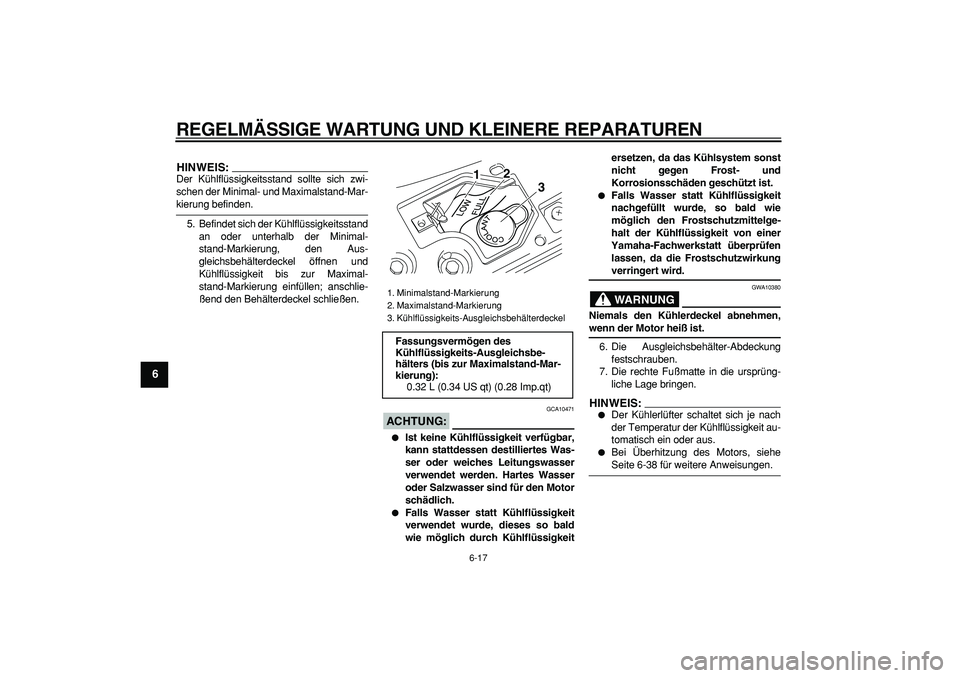

HINWEIS:

Der Kühlflüssigkeitsstand sollte sich zwi-
schen der Minimal- und Maximalstand-Mar-
kierung befinden.
5. Befindet sich der Kühlflüssigkeitsstand
an oder unterhalb der Minimal-
stand-Markierung, den Aus-
gleichsbehälterdeckel öffnen und
Kühlflüssigkeit bis zur Maximal-
stand-Markierung einfüllen; anschlie-
ßend den Behälterdeckel schließen.
ACHTUNG:

GCA10471

Ist keine Kühlflüssigkeit verfügbar,
kann stattdessen destilliertes Was-
ser oder weiches Leitungswasser
verwendet werden. Hartes Wasser
oder Salzwasser sind für den Motor
schädlich.

Falls Wasser statt Kühlflüssigkeit
verwendet wurde, dieses so bald
wie möglich durch Kühlflüssigkeitersetzen, da das Kühlsystem sonst
nicht gegen Frost- und
Korrosionsschäden geschützt ist.

Falls Wasser statt Kühlflüssigkeit
nachgefüllt wurde, so bald wie
möglich den Frostschutzmittelge-
halt der Kühlflüssigkeit von einer
Yamaha-Fachwerkstatt überprüfen
lassen, da die Frostschutzwirkung
verringert wird.
WARNUNG

GWA10380
Niemals den Kühlerdeckel abnehmen,
wenn der Motor heiß ist.
6. Die Ausgleichsbehälter-Abdeckung
festschrauben.
7. Die rechte Fußmatte in die ursprüng-
liche Lage bringen.
HINWEIS:


Der Kühlerlüfter schaltet sich je nach
der Temperatur der Kühlflüssigkeit au-
tomatisch ein oder aus.

Bei Überhitzung des Motors, siehe
Seite 6-38 für weitere Anweisungen.
1. Minimalstand-Markierung
2. Maximalstand-Markierung
3. Kühlflüssigkeits-Ausgleichsbehälterdeckel
Fassungsvermögen des
Kühlflüssigkeits-Ausgleichsbe-
hälters (bis zur Maximalstand-Mar-
kierung):
0.32 L (0.34 US qt) (0.28 Imp.qt)
1
2
3
