ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
2
34
5
6
7
8
9

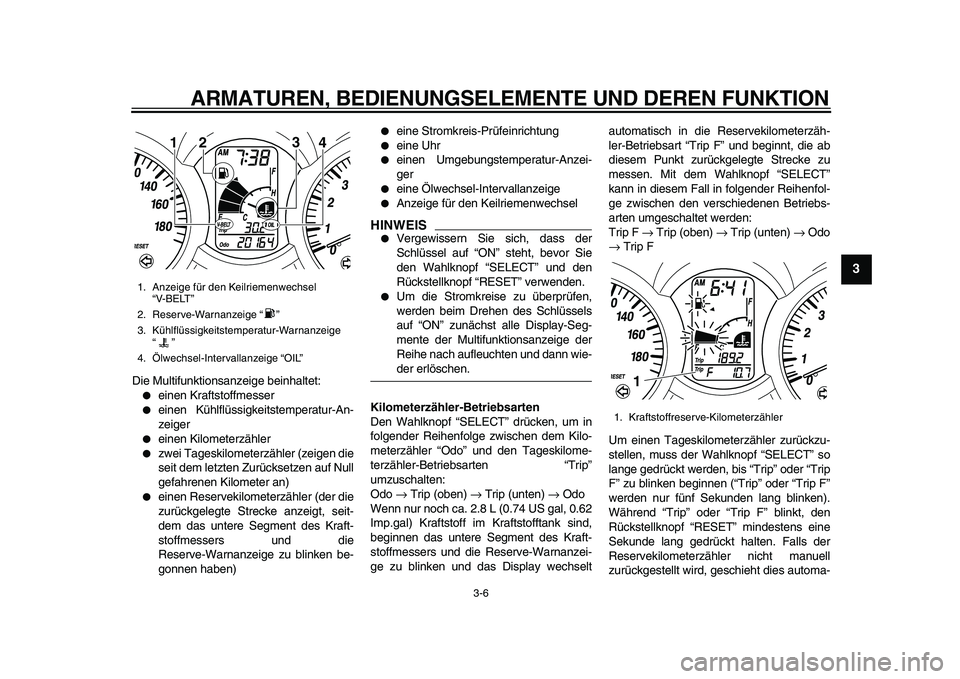

Die Multifunktionsanzeige beinhaltet:

einen Kraftstoffmesser

einen Kühlflüssigkeitstemperatur-An-
zeiger

einen Kilometerzähler

zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)

einen Reservekilometerzähler (der die
zurückgelegte Strecke anzeigt, seit-
dem das untere Segment des Kraft-
stoffmessers und die
Reserve-Warnanzeige zu blinken be-
gonnen haben)

eine Stromkreis-Prüfeinrichtung

eine Uhr

einen Umgebungstemperatur-Anzei-
ger

eine Ölwechsel-Intervallanzeige

Anzeige für den Keilriemenwechsel
HINWEIS


Vergewissern Sie sich, dass der
Schlüssel auf “ON” steht, bevor Sie
den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” verwenden.

Um die Stromkreise zu überprüfen,
werden beim Drehen des Schlüssels
auf “ON” zunächst alle Display-Seg-
mente der Multifunktionsanzeige der
Reihe nach aufleuchten und dann wie-
der erlöschen.
Kilometerzähler-Betriebsarten
Den Wahlknopf “SELECT” drücken, um in
folgender Reihenfolge zwischen dem Kilo-
meterzähler “Odo” und den Tageskilome-
terzähler-Betriebsarten “Trip”
umzuschalten:
Odo
→
Trip (oben)
→
Trip (unten)
→
Odo
Wenn nur noch ca. 2.8 L (0.74 US gal, 0.62
Imp.gal) Kraftstoff im Kraftstofftank sind,
beginnen das untere Segment des Kraft-
stoffmessers und die Reserve-Warnanzei-
ge zu blinken und das Display wechseltautomatisch in die Reservekilometerzäh-
ler-Betriebsart “Trip F” und beginnt, die ab
diesem Punkt zurückgelegte Strecke zu
messen. Mit dem Wahlknopf “SELECT”
kann in diesem Fall in folgender Reihenfol-
ge zwischen den verschiedenen Betriebs-
arten umgeschaltet werden:
Trip F
→
Trip (oben)
→
Trip (unten)
→
Odo
→
Trip F
Um einen Tageskilometerzähler zurückzu-
stellen, muss der Wahlknopf “SELECT” so
lange gedrückt werden, bis “Trip” oder “Trip
F” zu blinken beginnen (“Trip” oder “Trip F”
werden nur fünf Sekunden lang blinken).
Während “Trip” oder “Trip F” blinkt, den
Rückstellknopf “RESET” mindestens eine
Sekunde lang gedrückt halten. Falls der
Reservekilometerzähler nicht manuell
zurückgestellt wird, geschieht dies automa-

1. Anzeige für den Keilriemenwechsel
“V-BELT”
2. Reserve-Warnanzeige “”
3. Kühlflüssigkeitstemperatur-Warnanzeige
“”
4.Ölwechsel-Intervallanzeige “OIL”
123
4

1. Kraftstoffreserve-Kilometerzähler
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-7
1
2
3
4
5
6
7
8
9

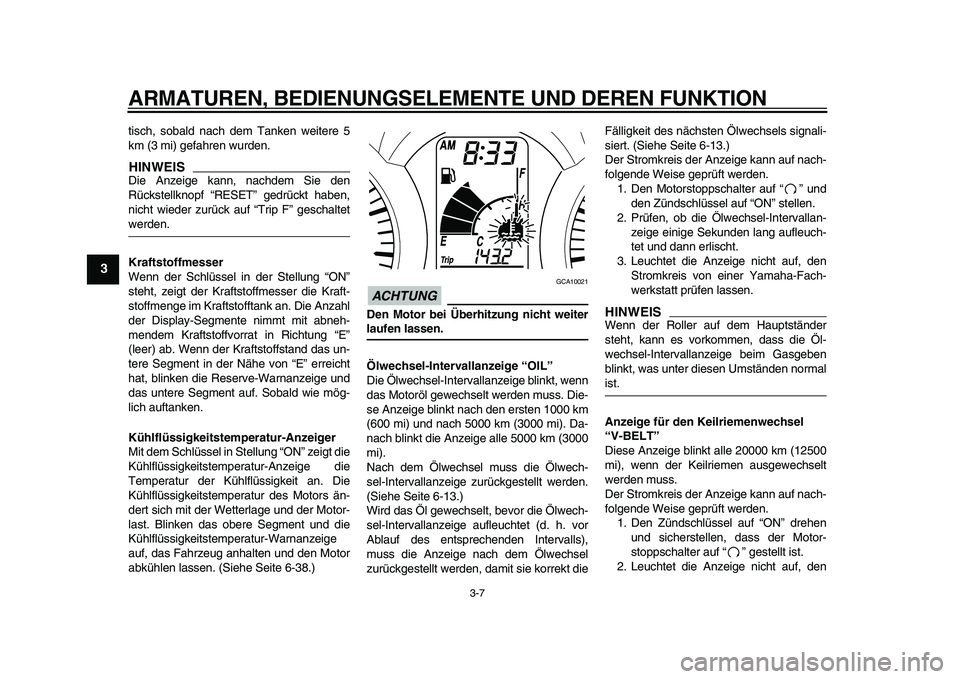

tisch, sobald nach dem Tanken weitere 5
km (3 mi) gefahren wurden.
HINWEIS

Die Anzeige kann, nachdem Sie den
Rückstellknopf “RESET” gedrückt haben,
nicht wieder zurück auf “Trip F” geschaltet
werden.
Kraftstoffmesser
Wenn der Schlüssel in der Stellung “ON”
steht, zeigt der Kraftstoffmesser die Kraft-
stoffmenge im Kraftstofftank an. Die Anzahl
der Display-Segmente nimmt mit abneh-
mendem Kraftstoffvorrat in Richtung “E”
(leer) ab. Wenn der Kraftstoffstand das un-
tere Segment in der Nähe von “E” erreicht
hat, blinken die Reserve-Warnanzeige und
das untere Segment auf. Sobald wie mög-
lich auftanken.
Kühlflüssigkeitstemperatur-Anzeiger
Mit dem Schlüssel in Stellung “ON” zeigt die
Kühlflüssigkeitstemperatur-Anzeige die
Temperatur der Kühlflüssigkeit an. Die
Kühlflüssigkeitstemperatur des Motors än-
dert sich mit der Wetterlage und der Motor-
last. Blinken das obere Segment und die
Kühlflüssigkeitstemperatur-Warnanzeige
auf, das Fahrzeug anhalten und den Motor
abkühlen lassen. (Siehe Seite 6-38.)
ACHTUNG

GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.
Ölwechsel-Intervallanzeige “OIL”
Die Ölwechsel-Intervallanzeige blinkt, wenn
das Motoröl gewechselt werden muss. Die-
se Anzeige blinkt nach den ersten 1000 km
(600 mi) und nach 5000 km (3000 mi). Da-
nach blinkt die Anzeige alle 5000 km (3000
mi).
Nach dem Ölwechsel muss die Ölwech-
sel-Intervallanzeige zurückgestellt werden.
(Siehe Seite 6-13.)
Wird das Öl gewechselt, bevor die Ölwech-
sel-Intervallanzeige aufleuchtet (d. h. vor
Ablauf des entsprechenden Intervalls),
muss die Anzeige nach dem Ölwechsel
zurückgestellt werden, damit sie korrekt dieFälligkeit des nächsten Ölwechsels signali-
siert. (Siehe Seite 6-13.)
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Motorstoppschalter auf “” und
den Zündschlüssel auf “ON” stellen.
2. Prüfen, ob die Ölwechsel-Intervallan-
zeige einige Sekunden lang aufleuch-
tet und dann erlischt.
3. Leuchtet die Anzeige nicht auf, den
Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.
HINWEIS

Wenn der Roller auf dem Hauptständer
steht, kann es vorkommen, dass die Öl-
wechsel-Intervallanzeige beim Gasgeben
blinkt, was unter diesen Umständen normal
ist.
Anzeige für den Keilriemenwechsel
“V-BELT”
Diese Anzeige blinkt alle 20000 km (12500
mi), wenn der Keilriemen ausgewechselt
werden muss.
Der Stromkreis der Anzeige kann auf nach-
folgende Weise geprüft werden.
1. Den Zündschlüssel auf “ON” drehen
und sicherstellen, dass der Motor-
stoppschalter auf “” gestellt ist.
2. Leuchtet die Anzeige nicht auf, den

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-8
2
34
5
6
7
8
9

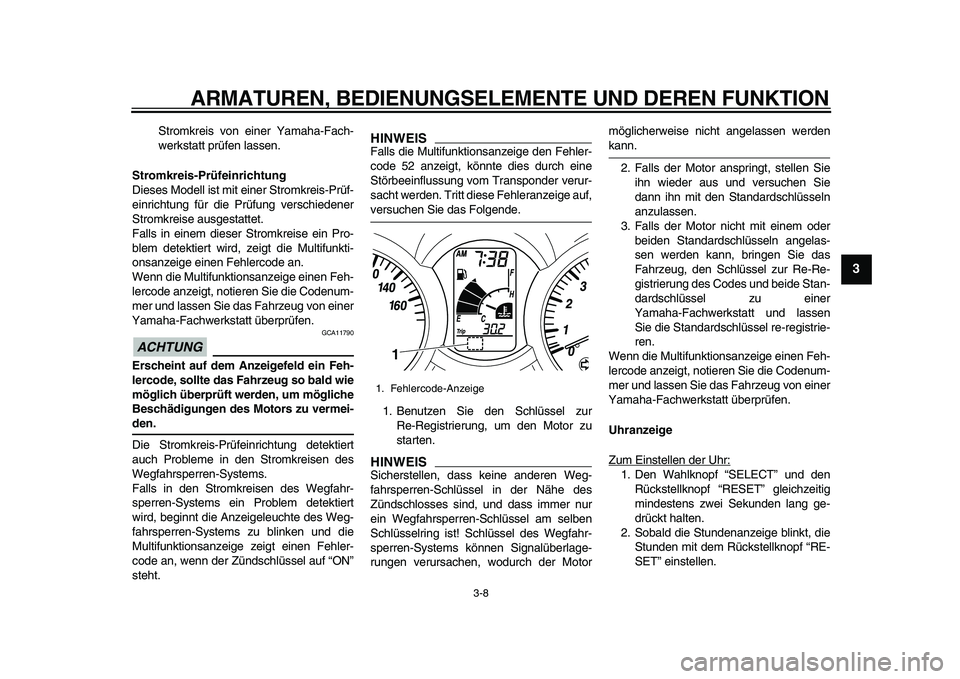

Stromkreis von einer Yamaha-Fach-
werkstatt prüfen lassen.
Stromkreis-Prüfeinrichtung
Dieses Modell ist mit einer Stromkreis-Prüf-
einrichtung für die Prüfung verschiedener
Stromkreise ausgestattet.
Falls in einem dieser Stromkreise ein Pro-
blem detektiert wird, zeigt die Multifunkti-
onsanzeige einen Fehlercode an.
Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
ACHTUNG

GCA11790
Erscheint auf dem Anzeigefeld ein Feh-
lercode, sollte das Fahrzeug so bald wie
möglich überprüft werden, um mögliche
Beschädigungen des Motors zu vermei-
den.
Die Stromkreis-Prüfeinrichtung detektiert
auch Probleme in den Stromkreisen des
Wegfahrsperren-Systems.
Falls in den Stromkreisen des Wegfahr-
sperren-Systems ein Problem detektiert
wird, beginnt die Anzeigeleuchte des Weg-
fahrsperren-Systems zu blinken und die
Multifunktionsanzeige zeigt einen Fehler-
code an, wenn der Zündschlüssel auf “ON”
steht.
HINWEIS

Falls die Multifunktionsanzeige den Fehler-
code 52 anzeigt, könnte dies durch eine
Störbeeinflussung vom Transponder verur-
sacht werden. Tritt diese Fehleranzeige auf,
versuchen Sie das Folgende.
1. Benutzen Sie den Schlüssel zur
Re-Registrierung, um den Motor zu
starten.
HINWEIS

Sicherstellen, dass keine anderen Weg-
fahrsperren-Schlüssel in der Nähe des
Zündschlosses sind, und dass immer nur
ein Wegfahrsperren-Schlüssel am selben
Schlüsselring ist! Schlüssel des Wegfahr-
sperren-Systems können Signalüberlage-
rungen verursachen, wodurch der Motormöglicherweise nicht angelassen werden
kann.
2. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
3. Falls der Motor nicht mit einem oder
beiden Standardschlüsseln angelas-
sen werden kann, bringen Sie das
Fahrzeug, den Schlüssel zur Re-Re-
gistrierung des Codes und beide Stan-
dardschlüssel zu einer
Yamaha-Fachwerkstatt und lassen
Sie die Standardschlüssel re-registrie-
ren.
Wenn die Multifunktionsanzeige einen Feh-
lercode anzeigt, notieren Sie die Codenum-
mer und lassen Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen.
Uhranzeige
Zum Einstellen der Uhr:
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.

1. Fehlercode-Anzeige
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-9
1
2
3
4
5
6
7
8
9

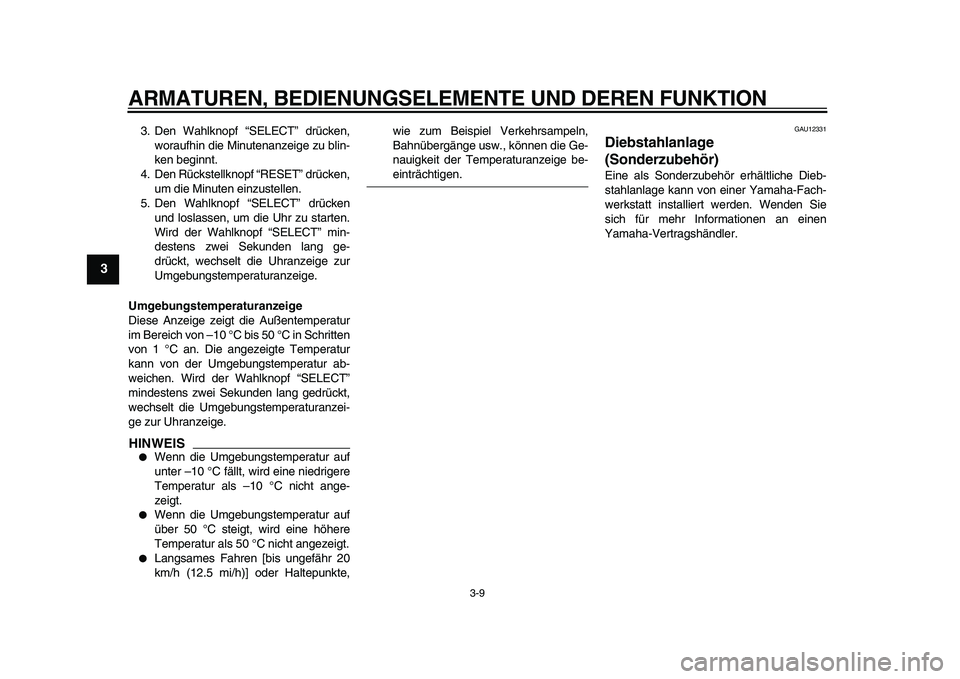

3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige zu blin-
ken beginnt.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und loslassen, um die Uhr zu starten.
Wird der Wahlknopf “SELECT” min-
destens zwei Sekunden lang ge-
drückt, wechselt die Uhranzeige zur
Umgebungstemperaturanzeige.
Umgebungstemperaturanzeige
Diese Anzeige zeigt die Außentemperatur
im Bereich von –10 °C bis 50 °C in Schritten
von 1 °C an. Die angezeigte Temperatur
kann von der Umgebungstemperatur ab-
weichen. Wird der Wahlknopf “SELECT”
mindestens zwei Sekunden lang gedrückt,
wechselt die Umgebungstemperaturanzei-
ge zur Uhranzeige.
HINWEIS


Wenn die Umgebungstemperatur auf
unter –10 °C fällt, wird eine niedrigere
Temperatur als –10 °C nicht ange-
zeigt.

Wenn die Umgebungstemperatur auf
über 50 °C steigt, wird eine höhere
Temperatur als 50 °C nicht angezeigt.

Langsames Fahren [bis ungefähr 20
km/h (12.5 mi/h)] oder Haltepunkte,wie zum Beispiel Verkehrsampeln,
Bahnübergänge usw., können die Ge-
nauigkeit der Temperaturanzeige be-
einträchtigen.
GAU12331
Diebstahlanlage
(Sonderzubehör)
Eine als Sonderzubehör erhältliche Dieb-
stahlanlage kann von einer Yamaha-Fach-
werkstatt installiert werden. Wenden Sie
sich für mehr Informationen an einen
Yamaha-Vertragshändler.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-10
2
34
5
6
7
8
9

GAU12348

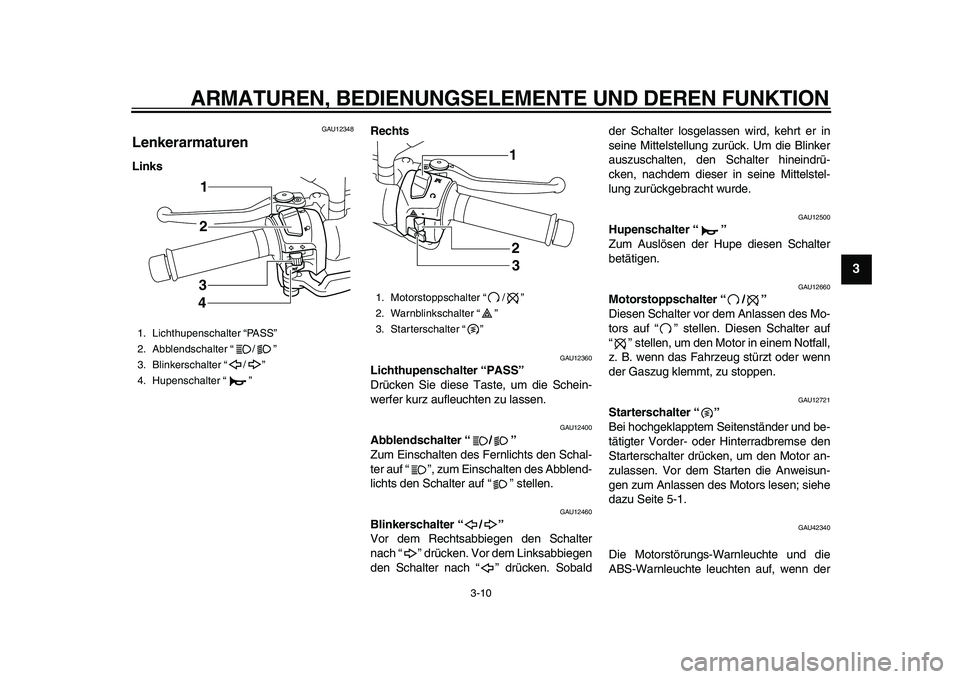

Lenkerarmaturen
LinksRechts
GAU12360
Lichthupenschalter “PASS”
Drücken Sie diese Taste, um die Schein-
werfer kurz aufleuchten zu lassen.
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobaldder Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrü-
cken, nachdem dieser in seine Mittelstel-
lung zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAU12660
Motorstoppschalter “/”
Diesen Schalter vor dem Anlassen des Mo-
tors auf “” stellen. Diesen Schalter auf
“” stellen, um den Motor in einem Notfall,
z. B. wenn das Fahrzeug stürzt oder wenn
der Gaszug klemmt, zu stoppen.
GAU12721
Starterschalter “”
Bei hochgeklapptem Seitenständer und be-
tätigter Vorder- oder Hinterradbremse den
Starterschalter drücken, um den Motor an-
zulassen. Vor dem Starten die Anweisun-
gen zum Anlassen des Motors lesen; siehe
dazu Seite 5-1.
GAU42340
Die Motorstörungs-Warnleuchte und die
ABS-Warnleuchte leuchten auf, wenn der
1. Lichthupenschalter “PASS”
2. Abblendschalter “/”
3. Blinkerschalter “/”
4. Hupenschalter “”
1
2
3
4

1. Motorstoppschalter “/”
2. Warnblinkschalter “”
3. Starterschalter “”1
2
3

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-11
1
2
3
4
5
6
7
8
9

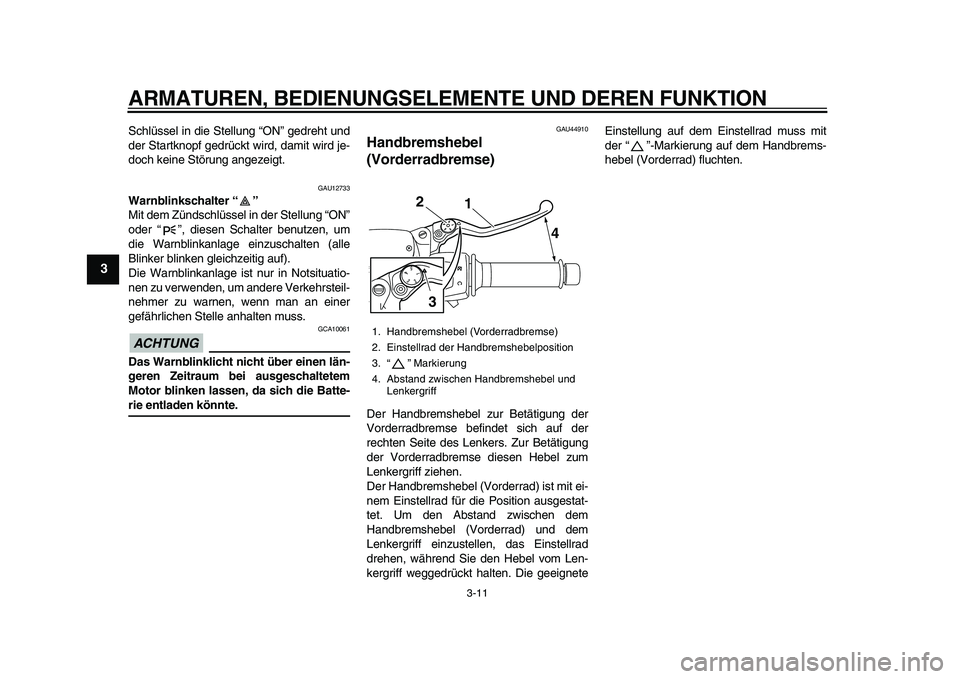

Schlüssel in die Stellung “ON” gedreht und
der Startknopf gedrückt wird, damit wird je-
doch keine Störung angezeigt.
GAU12733
Warnblinkschalter “”
Mit dem Zündschlüssel in der Stellung “ON”
oder “”, diesen Schalter benutzen, um
die Warnblinkanlage einzuschalten (alle
Blinker blinken gleichzeitig auf).
Die Warnblinkanlage ist nur in Notsituatio-
nen zu verwenden, um andere Verkehrsteil-
nehmer zu warnen, wenn man an einer
gefährlichen Stelle anhalten muss.
ACHTUNG

GCA10061
Das Warnblinklicht nicht über einen län-
geren Zeitraum bei ausgeschaltetem
Motor blinken lassen, da sich die Batte-
rie entladen könnte.
GAU44910
Handbremshebel
(Vorderradbremse)
Der Handbremshebel zur Betätigung der
Vorderradbremse befindet sich auf der
rechten Seite des Lenkers. Zur Betätigung
der Vorderradbremse diesen Hebel zum
Lenkergriff ziehen.
Der Handbremshebel (Vorderrad) ist mit ei-
nem Einstellrad für die Position ausgestat-
tet. Um den Abstand zwischen dem
Handbremshebel (Vorderrad) und dem
Lenkergriff einzustellen, das Einstellrad
drehen, während Sie den Hebel vom Len-
kergriff weggedrückt halten. Die geeigneteEinstellung auf dem Einstellrad muss mit
der “”-Markierung auf dem Handbrems-
hebel (Vorderrad) fluchten.
1. Handbremshebel (Vorderradbremse)
2. Einstellrad der Handbremshebelposition
3.“” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1
32
4

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-12
2
34
5
6
7
8
9

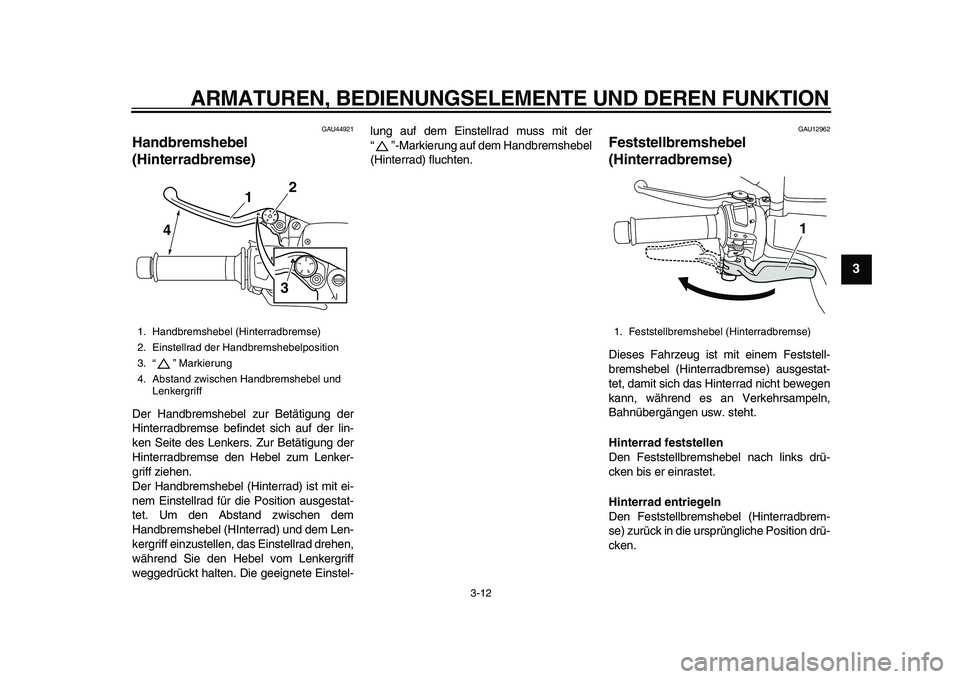

GAU44921
Handbremshebel
(Hinterradbremse)
Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
Der Handbremshebel (Hinterrad) ist mit ei-
nem Einstellrad für die Position ausgestat-
tet. Um den Abstand zwischen dem
Handbremshebel (HInterrad) und dem Len-
kergriff einzustellen, das Einstellrad drehen,
während Sie den Hebel vom Lenkergriff
weggedrückt halten. Die geeignete Einstel-lung auf dem Einstellrad muss mit der
“”-Markierung auf dem Handbremshebel
(Hinterrad) fluchten.
GAU12962
Feststellbremshebel
(Hinterradbremse)
Dieses Fahrzeug ist mit einem Feststell-
bremshebel (Hinterradbremse) ausgestat-
tet, damit sich das Hinterrad nicht bewegen
kann, während es an Verkehrsampeln,
Bahnübergängen usw. steht.
Hinterrad feststellen
Den Feststellbremshebel nach links drü-
cken bis er einrastet.
Hinterrad entriegeln
Den Feststellbremshebel (Hinterradbrem-
se) zurück in die ursprüngliche Position drü-
cken.

1. Handbremshebel (Hinterradbremse)
2. Einstellrad der Handbremshebelposition
3.“” Markierung
4. Abstand zwischen Handbremshebel und
Lenkergriff
1
32
4

1. Feststellbremshebel (Hinterradbremse)
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-13
1
2
3
4
5
6
7
8
9

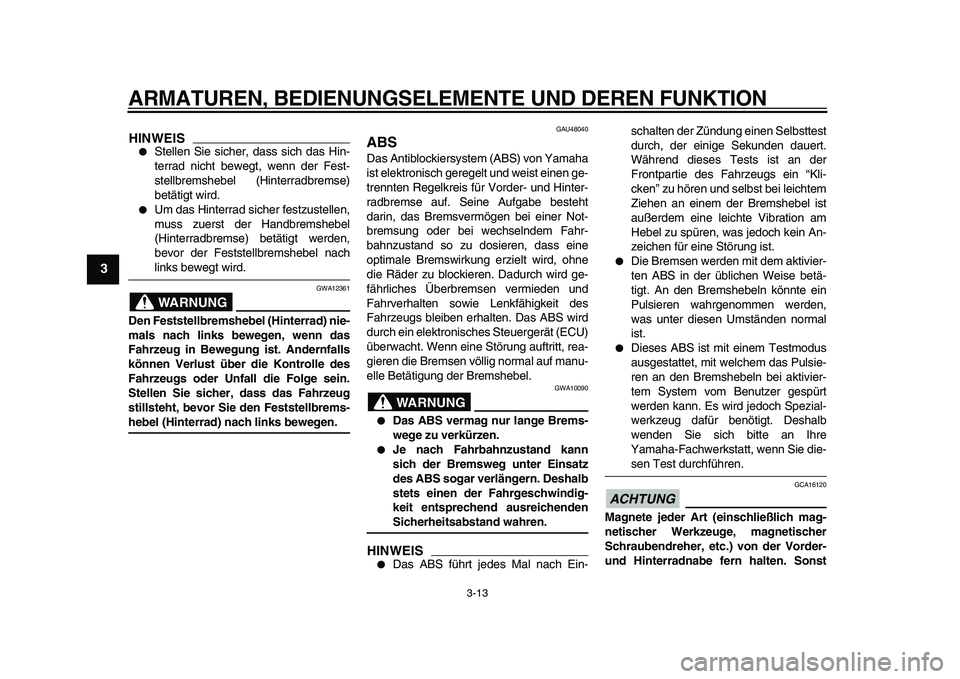

HINWEIS


Stellen Sie sicher, dass sich das Hin-
terrad nicht bewegt, wenn der Fest-
stellbremshebel (Hinterradbremse)
betätigt wird.

Um das Hinterrad sicher festzustellen,
muss zuerst der Handbremshebel
(Hinterradbremse) betätigt werden,
bevor der Feststellbremshebel nach
links bewegt wird.
WARNUNG

GWA12361
Den Feststellbremshebel (Hinterrad) nie-
mals nach links bewegen, wenn das
Fahrzeug in Bewegung ist. Andernfalls
können Verlust über die Kontrolle des
Fahrzeugs oder Unfall die Folge sein.
Stellen Sie sicher, dass das Fahrzeug
stillsteht, bevor Sie den Feststellbrems-
hebel (Hinterrad) nach links bewegen.
GAU48040
ABS
Das Antiblockiersystem (ABS) von Yamaha
ist elektronisch geregelt und weist einen ge-
trennten Regelkreis für Vorder- und Hinter-
radbremse auf. Seine Aufgabe besteht
darin, das Bremsvermögen bei einer Not-
bremsung oder bei wechselndem Fahr-
bahnzustand so zu dosieren, dass eine
optimale Bremswirkung erzielt wird, ohne
die Räder zu blockieren. Dadurch wird ge-
fährliches Überbremsen vermieden und
Fahrverhalten sowie Lenkfähigkeit des
Fahrzeugs bleiben erhalten. Das ABS wird
durch ein elektronisches Steuergerät (ECU)
überwacht. Wenn eine Störung auftritt, rea-
gieren die Bremsen völlig normal auf manu-
elle Betätigung der Bremshebel.
WARNUNG

GWA10090

Das ABS vermag nur lange Brems-
wege zu verkürzen.

Je nach Fahrbahnzustand kann
sich der Bremsweg unter Einsatz
des ABS sogar verlängern. Deshalb
stets einen der Fahrgeschwindig-
keit entsprechend ausreichenden
Sicherheitsabstand wahren.
HINWEIS


Das ABS führt jedes Mal nach Ein-schalten der Zündung einen Selbsttest
durch, der einige Sekunden dauert.
Während dieses Tests ist an der
Frontpartie des Fahrzeugs ein “Kli-
cken” zu hören und selbst bei leichtem
Ziehen an einem der Bremshebel ist
außerdem eine leichte Vibration am
Hebel zu spüren, was jedoch kein An-
zeichen für eine Störung ist.

Die Bremsen werden mit dem aktivier-
ten ABS in der üblichen Weise betä-
tigt. An den Bremshebeln könnte ein
Pulsieren wahrgenommen werden,
was unter diesen Umständen normal
ist.

Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre
Yamaha-Fachwerkstatt, wenn Sie die-
sen Test durchführen.
ACHTUNG

GCA16120
Magnete jeder Art (einschließlich mag-
netischer Werkzeuge, magnetischer
Schraubendreher, etc.) von der Vorder-
und Hinterradnabe fern halten. Sonst

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-14
2
34
5
6
7
8
9

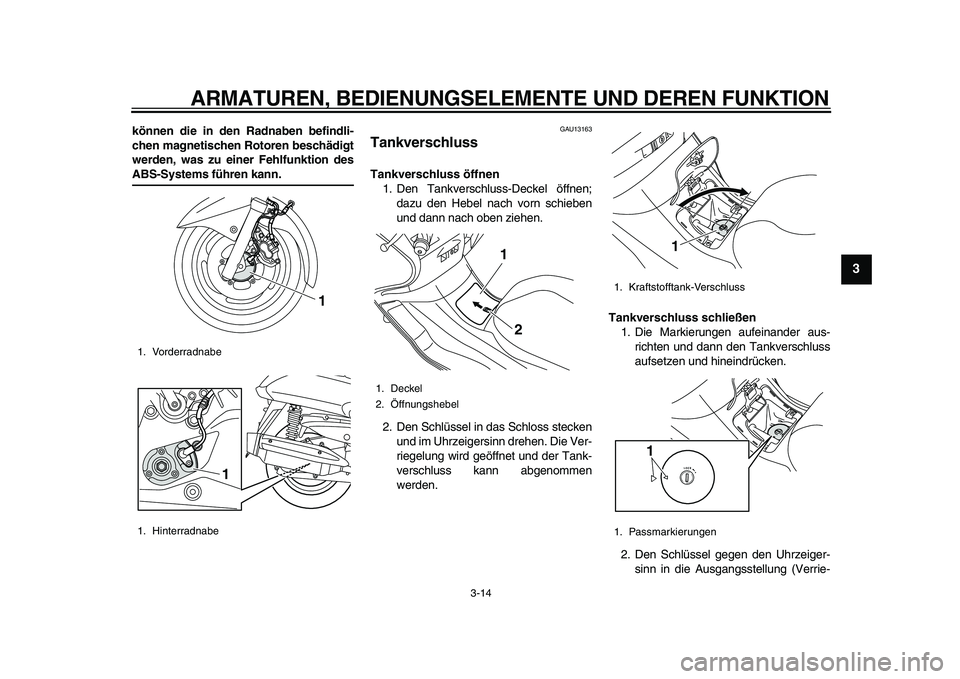

können die in den Radnaben befindli-
chen magnetischen Rotoren beschädigt
werden, was zu einer Fehlfunktion des
ABS-Systems führen kann.
GAU13163
Tankverschluss
Tankverschluss öffnen
1. Den Tankverschluss-Deckel öffnen;
dazu den Hebel nach vorn schieben
und dann nach oben ziehen.
2. Den Schlüssel in das Schloss stecken
und im Uhrzeigersinn drehen. Die Ver-
riegelung wird geöffnet und der Tank-
verschluss kann abgenommen
werden.
Tankverschluss schließen
1. Die Markierungen aufeinander aus-
richten und dann den Tankverschluss
aufsetzen und hineindrücken.
2. Den Schlüssel gegen den Uhrzeiger-
sinn in die Ausgangsstellung (Verrie-
1. Vorderradnabe
1. Hinterradnabe
1
1

1. Deckel
2.Öffnungshebel
2 1

1. Kraftstofftank-Verschluss
1. Passmarkierungen
1
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-15
1
2
3
4
5
6
7
8
9

gelungsstellung) drehen und dann
abziehen.
3. Den Deckel schließen.
WARNUNG

GWA11121
Vor einer Fahrt mit dem Motorroller si-
cherstellen, dass der Tankverschluss
korrekt angebracht und verschlossen
ist. Austretender Kraftstoff ist eine
Brandgefahr.
GAU13221
Kraftstoff
Vor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG

GWA10881
Benzin und Benzindämpfe sind extrem
leicht entzündlich. Befolgen Sie diese
Anweisungen, um Brand- und Explosi-
onsgefahr zu vermeiden und die Verlet-
zungsgefahr beim Betanken zu
verringern.
1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere
Zündquellen in der Nähe befinden,
einschließlich Zündflammen für
Warmwasserbereiter oder
Wäschetrockner.
2. Den Kraftstofftank nicht überfüllen.
Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüll-
stutzens erreicht hat. Da sich der
Kraftstoff bei Erwärmung ausdehnt,
kann bei heißem Motor oder starkerSonneneinstrahlung Kraftstoff aus
dem Tank austreten.
3. Verschütteten Kraftstoff immer sofort
aufwischen.
ACHTUNG:
Verschütte-
ten Kraftstoff sofort mit einem sau-
beren, trockenen, weichen Tuch
abwischen, da Kraftstoff lackierte
Oberflächen und Kunststoffteile an-
greift.
[GCA10071]

4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG

GWA15151
Benzin ist giftig und kann schwere oder
tödliche Verletzungen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
gen Sie Benzin niemals mit dem Mund
an. Falls Sie etwas Benzin verschluckt,
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
21
