ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-16
2
34
5
6
7
8
9

eine größere Menge an Benzindämpfen
eingeatmet oder etwas Benzin in Ihre
Augen bekommen haben, suchen Sie
sofort einen Arzt auf. Gelangt Benzin auf
Ihre Haut, betroffene Stellen mit Wasser
und Seife waschen. Gelangt Benzin auf
Ihre Kleidung, betroffene Kleidungsstü-
cke wechseln.
GAU33520
ACHTUNG

GCA11400
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Gebrauch verbleiten Kraftstoffs
verursacht schwerwiegende Schäden
an Teilen des Motors (Ventile, Kolbenrin-
ge usw.) und der Auspuffanlage.
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken SieSuper bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
GAU13445
Katalysatoren
Dieses Fahrzeug ist mit Abgaskatalysato-
ren in der Auspuffanlage ausgerüstet.
WARNUNG

GWA10862
Die Auspuffanlage ist nach dem Betrieb
heiß. Zur Verhinderung von Brandgefahr
und Verbrennungen:

Das Fahrzeug niemals in der Nähe
möglicher Brandgefahren parken,
wie zum Beispiel Gras oder ande-
ren leicht brennbaren Stoffen.

Das Fahrzeug nach Möglichkeit so
parken, dass Fußgänger oder Kin-
der nicht mit dem heißen Auspuff in
Berührung kommen können.

Sicherstellen, dass die Auspuffan-
lage abgekühlt ist, bevor Sie irgend-
welche Wartungsarbeiten
durchführen.

Den Motor nicht länger als einige
Minuten im Leerlauf laufen lassen.
Bei langem Leerlaufbetrieb kann
sich der Motor stark erwärmen.
ACHTUNG

GCA10701
Ausschließlich bleifreies Benzin tanken.
Der Gebrauch verbleiten Benzins verur-
sacht nicht reparierbare Schäden am Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögen des Kraftstoff-
tanks:
14.0 L (3.70 US gal, 3.08 Imp.gal)

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

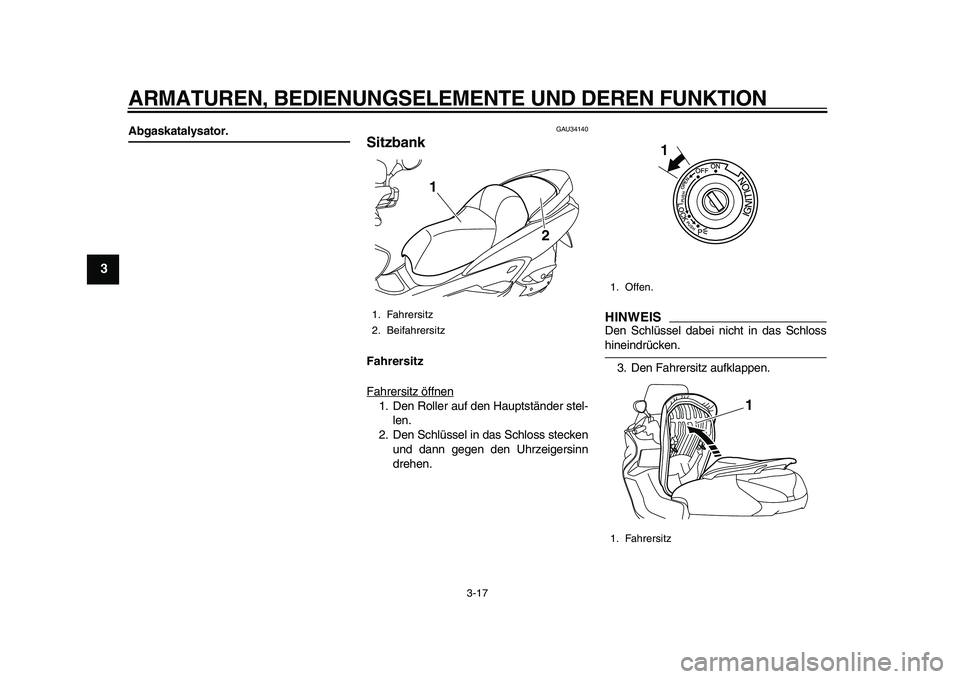

3-17
1
2
3
4
5
6
7
8
9

Abgaskatalysator.
GAU34140
Sitzbank
Fahrersitz
Fahrersitz öffnen
1. Den Roller auf den Hauptständer stel-
len.
2. Den Schlüssel in das Schloss stecken
und dann gegen den Uhrzeigersinn
drehen.
HINWEIS

Den Schlüssel dabei nicht in das Schloss
hineindrücken.
3. Den Fahrersitz aufklappen.
1. Fahrersitz
2. Beifahrersitz
2 1

1. Offen.
1. Fahrersitz
1
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

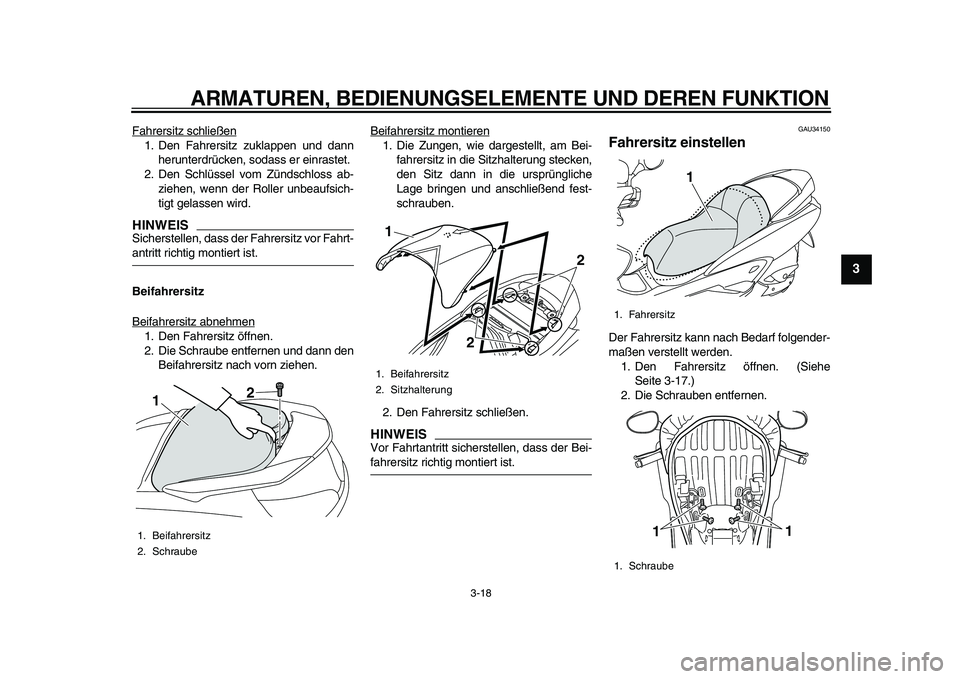

3-18
2
34
5
6
7
8
9

Fahrersitz schließen
1. Den Fahrersitz zuklappen und dann
herunterdrücken, sodass er einrastet.
2. Den Schlüssel vom Zündschloss ab-
ziehen, wenn der Roller unbeaufsich-
tigt gelassen wird.HINWEIS

Sicherstellen, dass der Fahrersitz vor Fahrt-
antritt richtig montiert ist.
Beifahrersitz
Beifahrersitz abnehmen
1. Den Fahrersitz öffnen.
2. Die Schraube entfernen und dann den
Beifahrersitz nach vorn ziehen.Beifahrersitz montieren
1. Die Zungen, wie dargestellt, am Bei-
fahrersitz in die Sitzhalterung stecken,
den Sitz dann in die ursprüngliche
Lage bringen und anschließend fest-
schrauben.
2. Den Fahrersitz schließen.HINWEIS

Vor Fahrtantritt sicherstellen, dass der Bei-
fahrersitz richtig montiert ist.
GAU34150
Fahrersitz einstellen
Der Fahrersitz kann nach Bedarf folgender-
maßen verstellt werden.
1. Den Fahrersitz öffnen. (Siehe
Seite 3-17.)
2. Die Schrauben entfernen.
1. Beifahrersitz
2. Schraube
2
1

1. Beifahrersitz
2. Sitzhalterung
1
2
2

1. Fahrersitz
1. Schraube
1
11

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

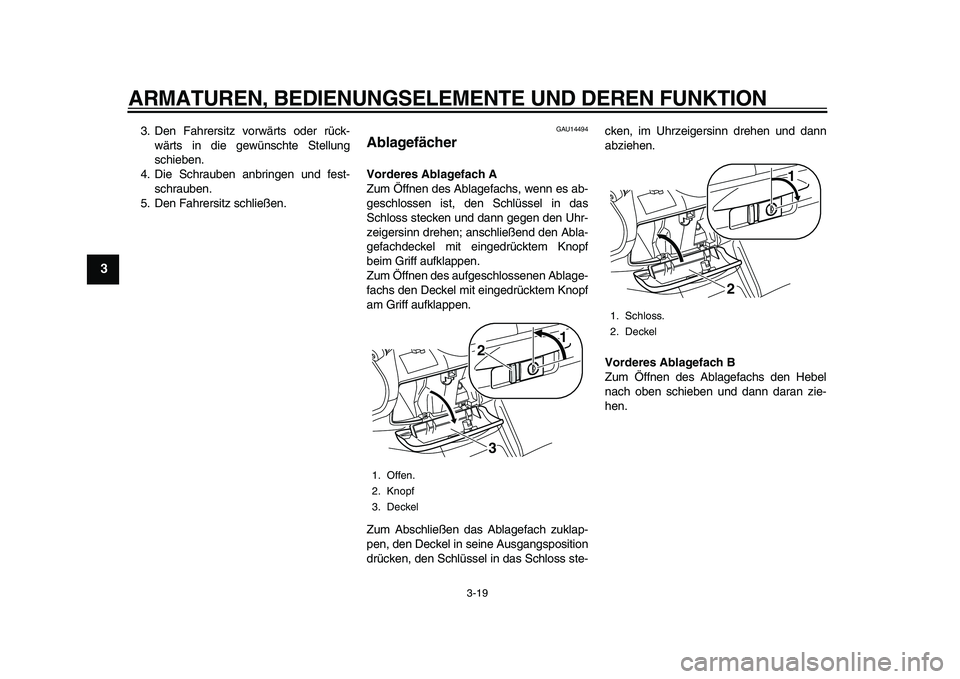

3-19
1
2
3
4
5
6
7
8
9

3. Den Fahrersitz vorwärts oder rück-
wärts in die gewünschte Stellung
schieben.
4. Die Schrauben anbringen und fest-
schrauben.
5. Den Fahrersitz schließen.
GAU14494
Ablagefächer
Vorderes Ablagefach A
Zum Öffnen des Ablagefachs, wenn es ab-
geschlossen ist, den Schlüssel in das
Schloss stecken und dann gegen den Uhr-
zeigersinn drehen; anschließend den Abla-
gefachdeckel mit eingedrücktem Knopf
beim Griff aufklappen.
Zum Öffnen des aufgeschlossenen Ablage-
fachs den Deckel mit eingedrücktem Knopf
am Griff aufklappen.
Zum Abschließen das Ablagefach zuklap-
pen, den Deckel in seine Ausgangsposition
drücken, den Schlüssel in das Schloss ste-cken, im Uhrzeigersinn drehen und dann
abziehen.
Vorderes Ablagefach B
Zum Öffnen des Ablagefachs den Hebel
nach oben schieben und dann daran zie-
hen.
1. Offen.
2. Knopf
3. Deckel23
1

1. Schloss.
2. Deckel
2
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

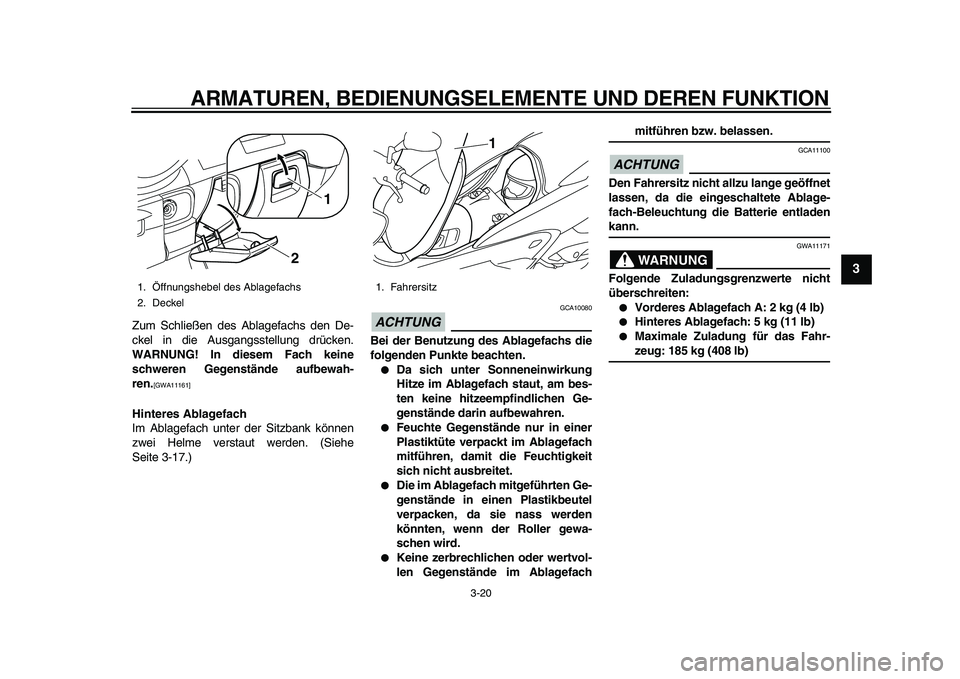

3-20
2
34
5
6
7
8
9

Zum Schließen des Ablagefachs den De-
ckel in die Ausgangsstellung drücken.
WARNUNG! In diesem Fach keine
schweren Gegenstände aufbewah-
ren.
[GWA11161]

Hinteres Ablagefach
Im Ablagefach unter der Sitzbank können
zwei Helme verstaut werden. (Siehe
Seite 3-17.)
ACHTUNG

GCA10080
Bei der Benutzung des Ablagefachs die
folgenden Punkte beachten.

Da sich unter Sonneneinwirkung
Hitze im Ablagefach staut, am bes-
ten keine hitzeempfindlichen Ge-
genstände darin aufbewahren.

Feuchte Gegenstände nur in einer
Plastiktüte verpackt im Ablagefach
mitführen, damit die Feuchtigkeit
sich nicht ausbreitet.

Die im Ablagefach mitgeführten Ge-
genstände in einen Plastikbeutel
verpacken, da sie nass werden
könnten, wenn der Roller gewa-
schen wird.

Keine zerbrechlichen oder wertvol-
len Gegenstände im Ablagefach
mitführen bzw. belassen.
ACHTUNG

GCA11100
Den Fahrersitz nicht allzu lange geöffnet
lassen, da die eingeschaltete Ablage-
fach-Beleuchtung die Batterie entladen
kann.
WARNUNG

GWA11171
Folgende Zuladungsgrenzwerte nicht
überschreiten:

Vorderes Ablagefach A: 2 kg (4 lb)

Hinteres Ablagefach: 5 kg (11 lb)

Maximale Zuladung für das Fahr-
zeug: 185 kg (408 lb)
1.Öffnungshebel des Ablagefachs
2. Deckel
2
1

1. Fahrersitz
1

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

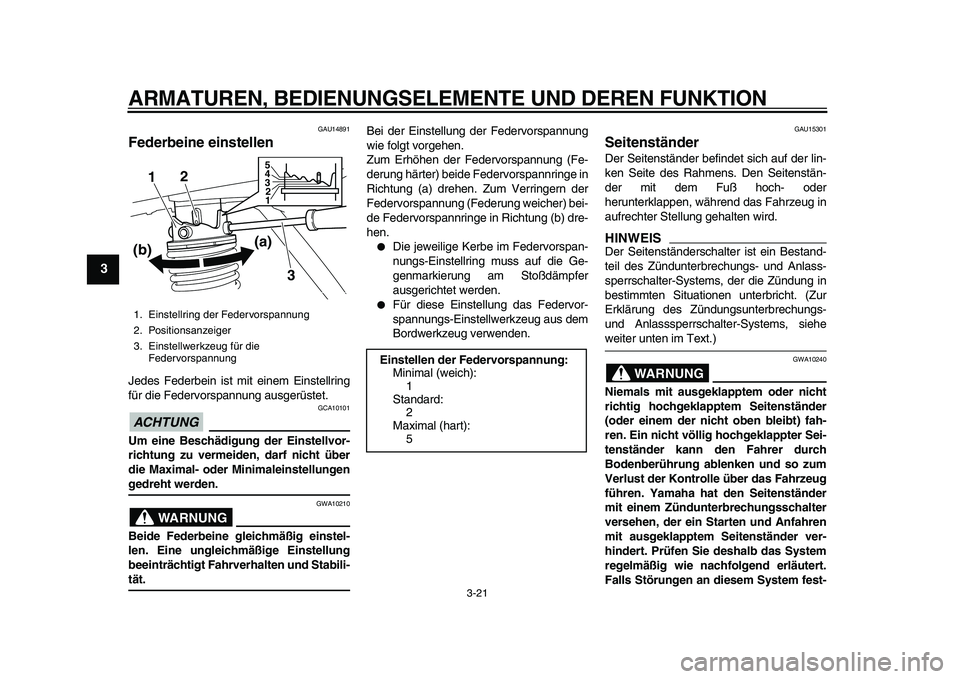

3-21
1
2
3
4
5
6
7
8
9

GAU14891
Federbeine einstellen
Jedes Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.
ACHTUNG

GCA10101
Um eine Beschädigung der Einstellvor-
richtung zu vermeiden, darf nicht über
die Maximal- oder Minimaleinstellungen
gedreht werden.
WARNUNG

GWA10210
Beide Federbeine gleichmäßig einstel-
len. Eine ungleichmäßige Einstellung
beeinträchtigt Fahrverhalten und Stabili-
tät.
Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
Zum Erhöhen der Federvorspannung (Fe-
derung härter) beide Federvorspannringe in
Richtung (a) drehen. Zum Verringern der
Federvorspannung (Federung weicher) bei-
de Federvorspannringe in Richtung (b) dre-
hen.

Die jeweilige Kerbe im Federvorspan-
nungs-Einstellring muss auf die Ge-
genmarkierung am Stoßdämpfer
ausgerichtet werden.

Für diese Einstellung das Federvor-
spannungs-Einstellwerkzeug aus dem
Bordwerkzeug verwenden.
GAU15301
Seitenständer
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenstän-
der mit dem Fuß hoch- oder
herunterklappen, während das Fahrzeug in
aufrechter Stellung gehalten wird.
HINWEIS

Der Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Zur
Erklärung des Zündungsunterbrechungs-
und Anlasssperrschalter-Systems, siehe
weiter unten im Text.)
WARNUNG

GWA10240
Niemals mit ausgeklapptem oder nicht
richtig hochgeklapptem Seitenständer
(oder einem der nicht oben bleibt) fah-
ren. Ein nicht völlig hochgeklappter Sei-
tenständer kann den Fahrer durch
Bodenberührung ablenken und so zum
Verlust der Kontrolle über das Fahrzeug
führen. Yamaha hat den Seitenständer
mit einem Zündunterbrechungsschalter
versehen, der ein Starten und Anfahren
mit ausgeklapptem Seitenständer ver-
hindert. Prüfen Sie deshalb das System
regelmäßig wie nachfolgend erläutert.
Falls Störungen an diesem System fest-
1. Einstellring der Federvorspannung
2. Positionsanzeiger
3. Einstellwerkzeug für die
Federvorspannung
1
3
2
(b)(a)
12 3 4
5

Einstellen der Federvorspannung:
Minimal (weich):
1
Standard:
2
Maximal (hart):
5

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION

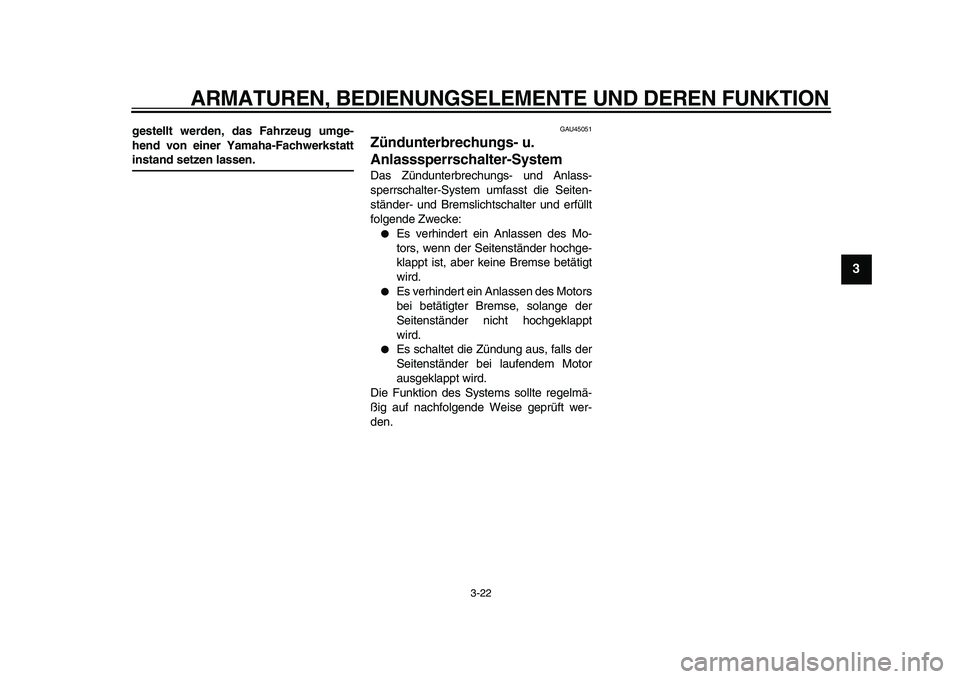

3-22
2
34
5
6
7
8
9

gestellt werden, das Fahrzeug umge-
hend von einer Yamaha-Fachwerkstatt
instand setzen lassen.
GAU45051
Zündunterbrechungs- u.
Anlasssperrschalter-System
Das Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst die Seiten-
ständer- und Bremslichtschalter und erfüllt
folgende Zwecke:

Es verhindert ein Anlassen des Mo-
tors, wenn der Seitenständer hochge-
klappt ist, aber keine Bremse betätigt
wird.

Es verhindert ein Anlassen des Motors
bei betätigter Bremse, solange der
Seitenständer nicht hochgeklappt
wird.

Es schaltet die Zündung aus, falls der
Seitenständer bei laufendem Motor
ausgeklappt wird.
Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-23
1
2
3
4
5
6
7
8
9
Bei ausgeschaltetem Motor:
1. Seitenständer herunterklappen.
2. Sicherstellen, dass der Motorstoppschalter eingeschaltet ist.3. Den Schlüssel in die Anlassstellung drehen.
4. Die Vorder- und Hinterradbremse betätigt halten.
5. Starterschalter drücken.
Springt der Motor an?
Während der Motor immer noch ausgeschalter ist:
6. Seitenständer hochklappen.
7. Die Vorder- und Hinterradbremse betätigt halten.
8. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
9. Seitenständer herunterklappen.
Geht der Motor aus?
Das System ist OK. Der Motorroller darf gefahren werden.Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Bremsschalter arbeitet möglicherweise nicht
korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
Der Seitenständerschalter arbeitet möglicherweise
nicht korrekt.
Der Motorroller sollte nicht gefahren werden,
bis er von einer Yamaha-Fachwerkstatt geprüft
worden ist.
JA NEIN JA NEIN NEIN JA
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG

4-1
2
3
45
6
7
8
9

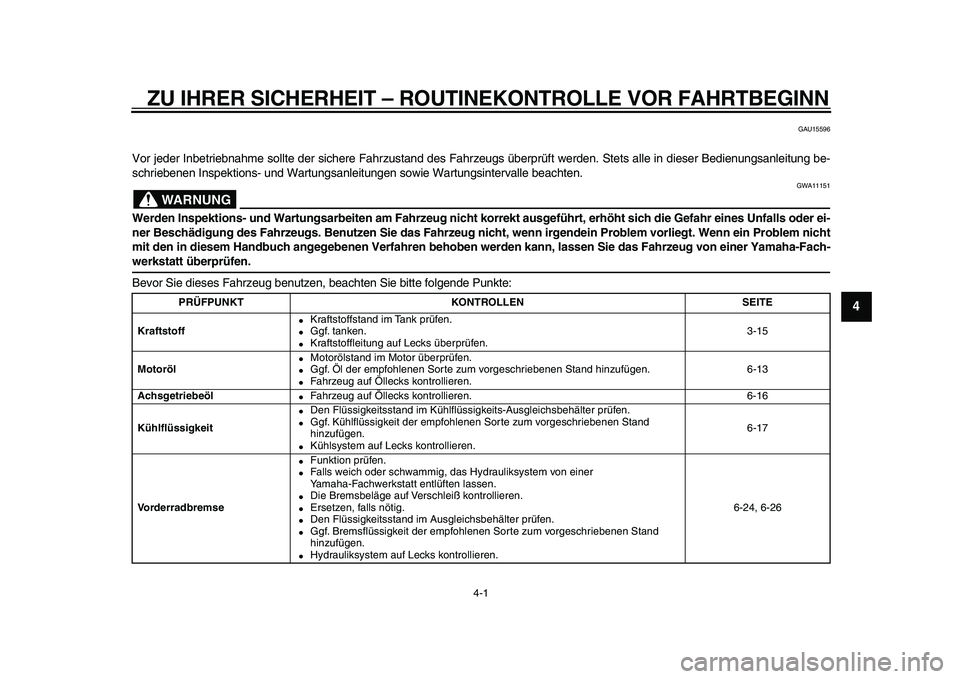

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
GAU15596
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitung be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG

GWA11151
Werden Inspektions- und Wartungsarbeiten am Fahrzeug nicht korrekt ausgeführt, erhöht sich die Gefahr eines Unfalls oder ei-
ner Beschädigung des Fahrzeugs. Benutzen Sie das Fahrzeug nicht, wenn irgendein Problem vorliegt. Wenn ein Problem nicht
mit den in diesem Handbuch angegebenen Verfahren behoben werden kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt überprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff

Kraftstoffstand im Tank prüfen.

Ggf. tanken.

Kraftstoffleitung auf Lecks überprüfen.3-15
Motoröl

Motorölstand im Motor überprüfen.

Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.

Fahrzeug auf Öllecks kontrollieren.6-13
Achsgetriebeöl

Fahrzeug auf Öllecks kontrollieren. 6-16
Kühlflüssigkeit

Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.

Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.

Kühlsystem auf Lecks kontrollieren.6-17
Vorderradbremse

Funktion prüfen.

Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.

Die Bremsbeläge auf Verschleiß kontrollieren.

Ersetzen, falls nötig.

Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.

Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.

Hydrauliksystem auf Lecks kontrollieren.6-24, 6-26

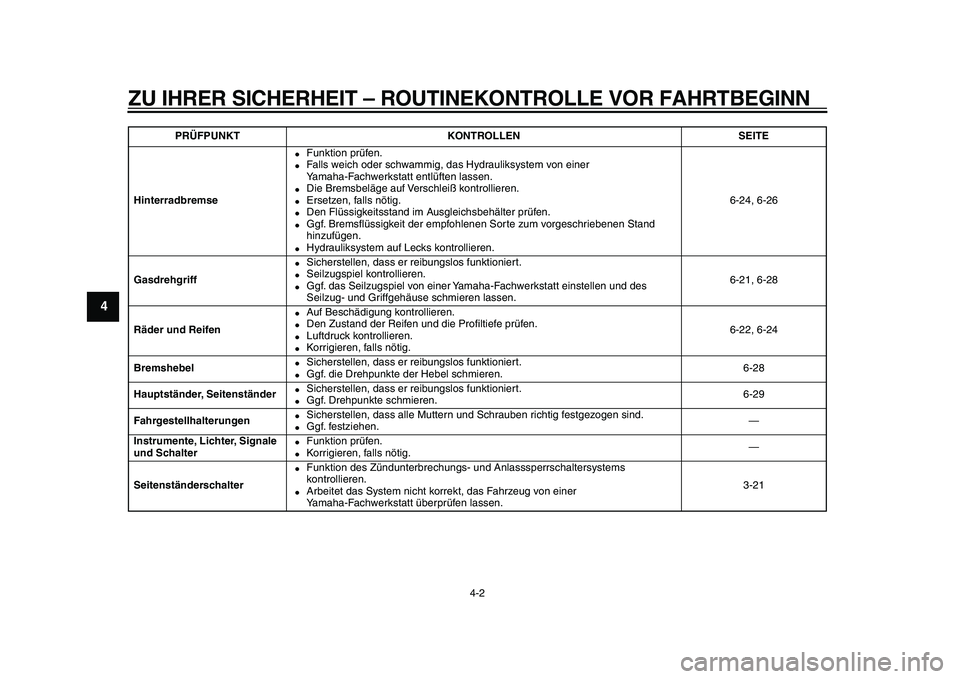

ZU IHRER SICHERHEIT – ROUTINEKONTROLLE VOR FAHRTBEGINN
4-2
1
2
3
4
5
6
7
8
9

Hinterradbremse

Funktion prüfen.

Falls weich oder schwammig, das Hydrauliksystem von einer
Yamaha-Fachwerkstatt entlüften lassen.

Die Bremsbeläge auf Verschleiß kontrollieren.

Ersetzen, falls nötig.

Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.

Ggf. Bremsflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand
hinzufügen.

Hydrauliksystem auf Lecks kontrollieren.6-24, 6-26
Gasdrehgriff

Sicherstellen, dass er reibungslos funktioniert.

Seilzugspiel kontrollieren.

Ggf. das Seilzugspiel von einer Yamaha-Fachwerkstatt einstellen und des
Seilzug- und Griffgehäuse schmieren lassen.6-21, 6-28
Räder und Reifen

Auf Beschädigung kontrollieren.

Den Zustand der Reifen und die Profiltiefe prüfen.

Luftdruck kontrollieren.

Korrigieren, falls nötig.6-22, 6-24
Bremshebel

Sicherstellen, dass er reibungslos funktioniert.

Ggf. die Drehpunkte der Hebel schmieren.6-28
Hauptständer, Seitenständer

Sicherstellen, dass er reibungslos funktioniert.

Ggf. Drehpunkte schmieren.6-29
Fahrgestellhalterungen

Sicherstellen, dass alle Muttern und Schrauben richtig festgezogen sind.

Ggf. festziehen.—
Instrumente, Lichter, Signale
und Schalter

Funktion prüfen.

Korrigieren, falls nötig.—
Seitenständerschalter

Funktion des Zündunterbrechungs- und Anlasssperrschaltersystems
kontrollieren.

Arbeitet das System nicht korrekt, das Fahrzeug von einer
Yamaha-Fachwerkstatt überprüfen lassen.3-21
PRÜFPUNKT KONTROLLEN SEITE
