SICHERHEITSINFORMATIONEN
1-4
1
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Benzin und Abgase


BENZIN IST LEICHT ENTZÜNDLICH:
Beim Auftanken immer den Motor
abstellen.
Darauf achten, dass beim Auftan-
ken kein Benzin auf den Motor oder
die Auspuffanlage tropft.
Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.


Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig, und wenn sie eingeatmet wer-
den, können sie innerhalb kürzester
Zeit zu Bewusstlosigkeit und zum Tod
führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.


Bevor Sie das Motorrad unbeaufsich-
tigt zurücklassen, immer den Motor
abstellen und den Zündschlüssel vom
Zündschloss abziehen. Beim Parken
des Motorrads Folgendes beachten:
Der Motor und die Auspuffanlage
könnten heiß sein, deshalb sollten
Sie das Motorrad an einer Stelle parken, an der Fußgänger oder Kin-
der diese heißen Stellen nicht zufäl-
lig berühren können.
Das Motorrad nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit es nicht umfallen
kann.
Das Motorrad nicht in der Nähe von
Zündquellen (z. B. in der Nähe ei-
nes Petroleumheizers oder einer of-
fenen Flamme) parken, da es sonst
Feuer fangen könnte.


Wird das Motorrad auf einem anderen
Fahrzeug transportiert, stellen Sie si-
cher, dass es aufrecht stehen bleiben
wird. Sollte das Motorrad sich neigen,
kann Benzin aus dem Kraftstofftank
auslaufen.


Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-
dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.
U5YUG3G0.book Page 4 Thursday, September 20, 2007 9:14 AM

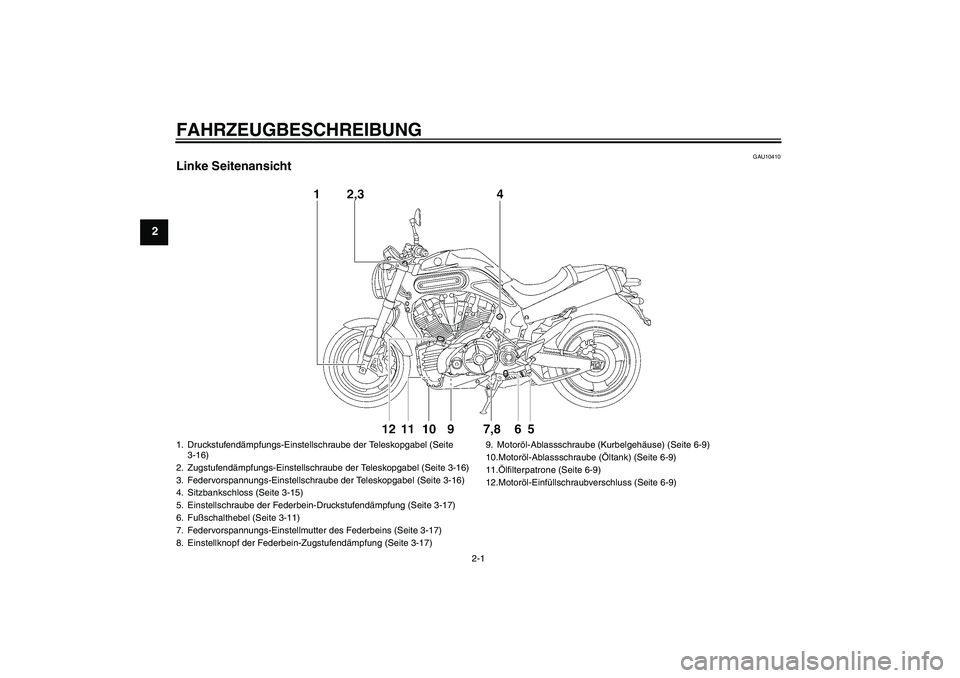

FAHRZEUGBESCHREIBUNG
2-1
2
GAU10410
Linke Seitenansicht1. Druckstufendämpfungs-Einstellschraube der Teleskopgabel (Seite
3-16)
2. Zugstufendämpfungs-Einstellschraube der Teleskopgabel (Seite 3-16)
3. Federvorspannungs-Einstellschraube der Teleskopgabel (Seite 3-16)
4. Sitzbankschloss (Seite 3-15)
5. Einstellschraube der Federbein-Druckstufendämpfung (Seite 3-17)
6. Fußschalthebel (Seite 3-11)
7. Federvorspannungs-Einstellmutter des Federbeins (Seite 3-17)
8. Einstellknopf der Federbein-Zugstufendämpfung (Seite 3-17)9. Motoröl-Ablassschraube (Kurbelgehäuse) (Seite 6-9)
10.Motoröl-Ablassschraube (Öltank) (Seite 6-9)
11.Ölfilterpatrone (Seite 6-9)
12.Motoröl-Einfüllschraubverschluss (Seite 6-9)U5YUG3G0.book Page 1 Thursday, September 20, 2007 9:14 AM

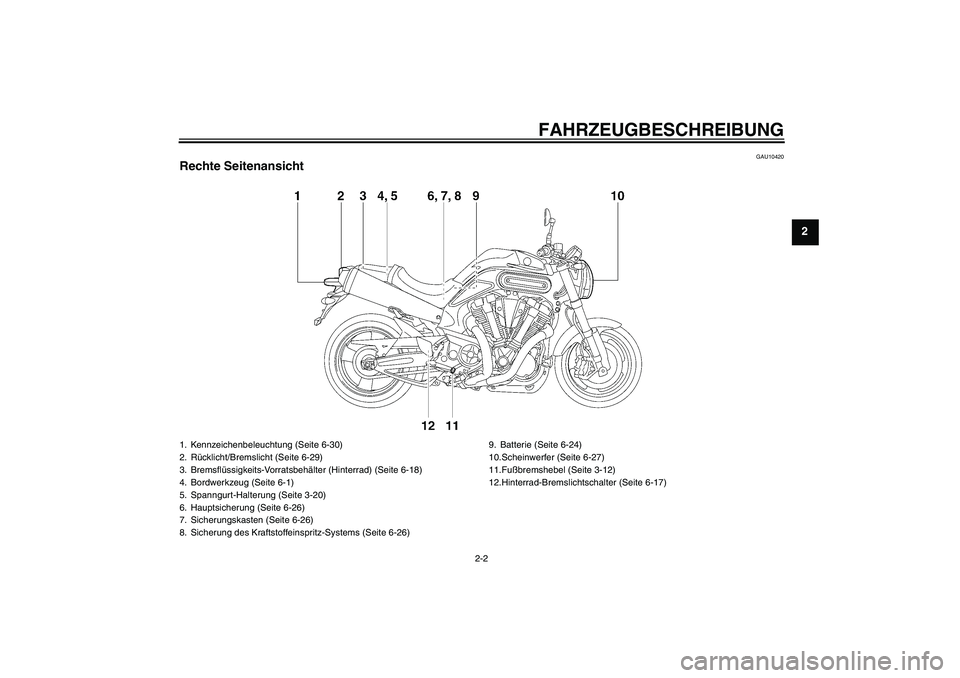

FAHRZEUGBESCHREIBUNG
2-2
2
GAU10420
Rechte Seitenansicht1. Kennzeichenbeleuchtung (Seite 6-30)
2. Rücklicht/Bremslicht (Seite 6-29)
3. Bremsflüssigkeits-Vorratsbehälter (Hinterrad) (Seite 6-18)
4. Bordwerkzeug (Seite 6-1)
5. Spanngurt-Halterung (Seite 3-20)
6. Hauptsicherung (Seite 6-26)
7. Sicherungskasten (Seite 6-26)
8. Sicherung des Kraftstoffeinspritz-Systems (Seite 6-26)9. Batterie (Seite 6-24)
10.Scheinwerfer (Seite 6-27)
11.Fußbremshebel (Seite 3-12)
12.Hinterrad-Bremslichtschalter (Seite 6-17)
U5YUG3G0.book Page 2 Thursday, September 20, 2007 9:14 AM

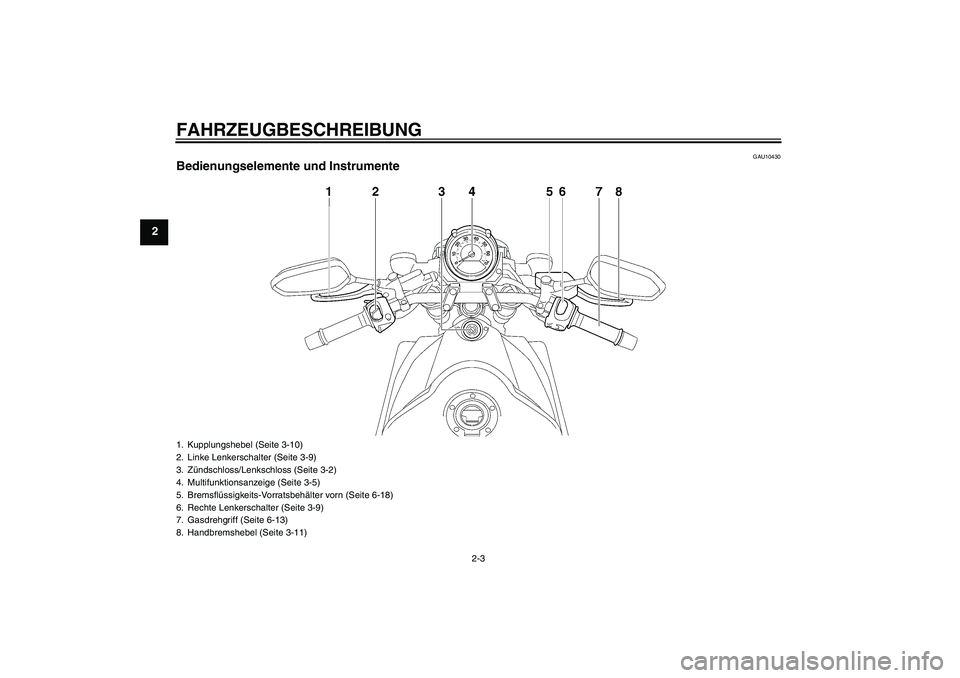

FAHRZEUGBESCHREIBUNG
2-3
2
GAU10430
Bedienungselemente und Instrumente1. Kupplungshebel (Seite 3-10)
2. Linke Lenkerschalter (Seite 3-9)
3. Zündschloss/Lenkschloss (Seite 3-2)
4. Multifunktionsanzeige (Seite 3-5)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-18)
6. Rechte Lenkerschalter (Seite 3-9)
7. Gasdrehgriff (Seite 6-13)
8. Handbremshebel (Seite 3-11)U5YUG3G0.book Page 3 Thursday, September 20, 2007 9:14 AM

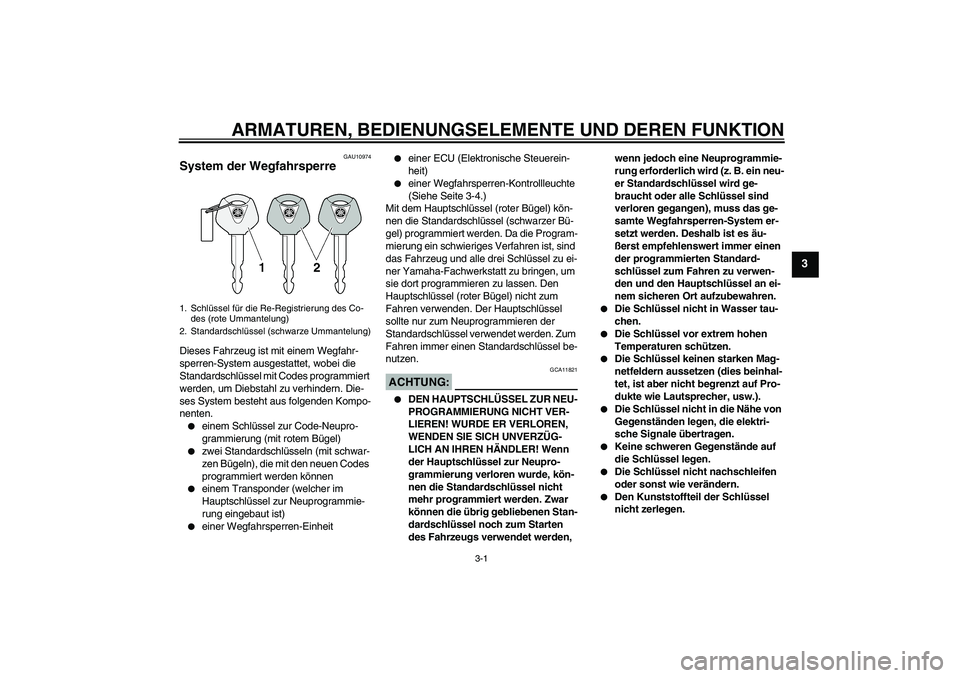

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10974
System der Wegfahrsperre Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes programmiert
werden, um Diebstahl zu verhindern. Die-
ses System besteht aus folgenden Kompo-
nenten.

einem Schlüssel zur Code-Neupro-
grammierung (mit rotem Bügel)


zwei Standardschlüsseln (mit schwar-
zen Bügeln), die mit den neuen Codes
programmiert werden können


einem Transponder (welcher im
Hauptschlüssel zur Neuprogrammie-
rung eingebaut ist)


einer Wegfahrsperren-Einheit


einer ECU (Elektronische Steuerein-
heit)


einer Wegfahrsperren-Kontrollleuchte
(Siehe Seite 3-4.)
Mit dem Hauptschlüssel (roter Bügel) kön-
nen die Standardschlüssel (schwarzer Bü-
gel) programmiert werden. Da die Program-
mierung ein schwieriges Verfahren ist, sind
das Fahrzeug und alle drei Schlüssel zu ei-
ner Yamaha-Fachwerkstatt zu bringen, um
sie dort programmieren zu lassen. Den
Hauptschlüssel (roter Bügel) nicht zum
Fahren verwenden. Der Hauptschlüssel
sollte nur zum Neuprogrammieren der
Standardschlüssel verwendet werden. Zum
Fahren immer einen Standardschlüssel be-
nutzen.
ACHTUNG:
GCA11821


DEN HAUPTSCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VER-
LIEREN! WURDE ER VERLOREN,
WENDEN SIE SICH UNVERZÜG-
LICH AN IHREN HÄNDLER! Wenn
der Hauptschlüssel zur Neupro-
grammierung verloren wurde, kön-
nen die Standardschlüssel nicht
mehr programmiert werden. Zwar
können die übrig gebliebenen Stan-
dardschlüssel noch zum Starten
des Fahrzeugs verwendet werden, wenn jedoch eine Neuprogrammie-
rung erforderlich wird (z. B. ein neu-
er Standardschlüssel wird ge-
braucht oder alle Schlüssel sind
verloren gegangen), muss das ge-
samte Wegfahrsperren-System er-
setzt werden. Deshalb ist es äu-
ßerst empfehlenswert immer einen
der programmierten Standard-
schlüssel zum Fahren zu verwen-
den und den Hauptschlüssel an ei-
nem sicheren Ort aufzubewahren.


Die Schlüssel nicht in Wasser tau-
chen.


Die Schlüssel vor extrem hohen
Temperaturen schützen.


Die Schlüssel keinen starken Mag-
netfeldern aussetzen (dies beinhal-
tet, ist aber nicht begrenzt auf Pro-
dukte wie Lautsprecher, usw.).


Die Schlüssel nicht in die Nähe von
Gegenständen legen, die elektri-
sche Signale übertragen.


Keine schweren Gegenstände auf
die Schlüssel legen.


Die Schlüssel nicht nachschleifen
oder sonst wie verändern.


Den Kunststoffteil der Schlüssel
nicht zerlegen.
1. Schlüssel für die Re-Registrierung des Co-
des (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
U5YUG3G0.book Page 1 Thursday, September 20, 2007 9:14 AM

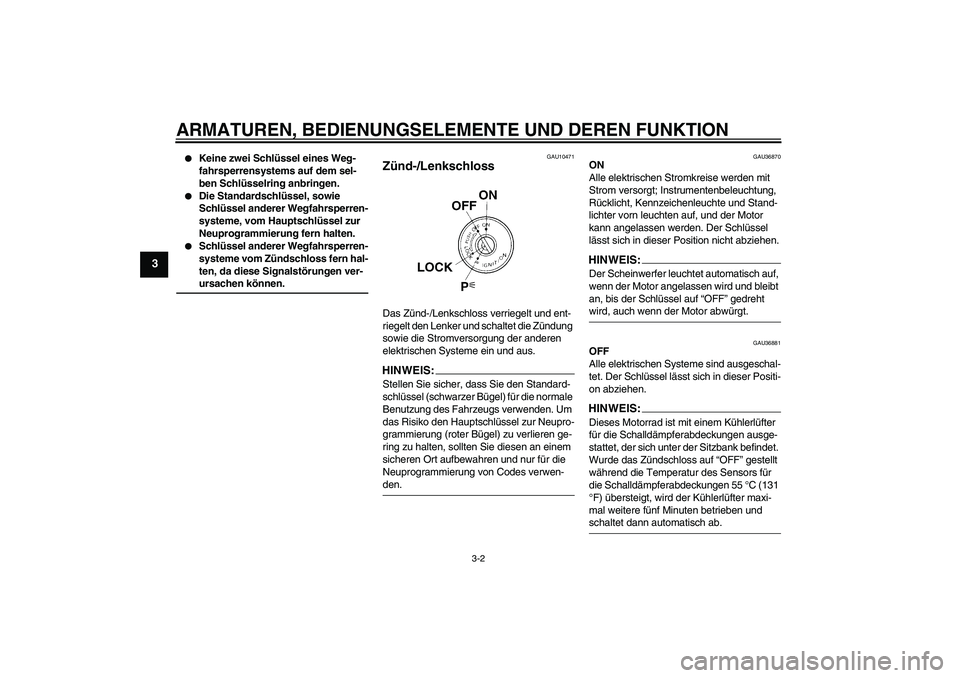

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3


Keine zwei Schlüssel eines Weg-
fahrsperrensystems auf dem sel-
ben Schlüsselring anbringen.


Die Standardschlüssel, sowie
Schlüssel anderer Wegfahrsperren-
systeme, vom Hauptschlüssel zur
Neuprogrammierung fern halten.


Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen ver-ursachen können.
GAU10471
Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus.HINWEIS:Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-den.
GAU36870
ON
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
lichter vorn leuchten auf, und der Motor
kann angelassen werden. Der Schlüssel
lässt sich in dieser Position nicht abziehen.HINWEIS:Der Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “OFF” gedreht wird, auch wenn der Motor abwürgt.
GAU36881
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.HINWEIS:Dieses Motorrad ist mit einem Kühlerlüfter
für die Schalldämpferabdeckungen ausge-
stattet, der sich unter der Sitzbank befindet.
Wurde das Zündschloss auf “OFF” gestellt
während die Temperatur des Sensors für
die Schalldämpferabdeckungen 55 °C (131
°F) übersteigt, wird der Kühlerlüfter maxi-
mal weitere fünf Minuten betrieben und schaltet dann automatisch ab.
U5YUG3G0.book Page 2 Thursday, September 20, 2007 9:14 AM

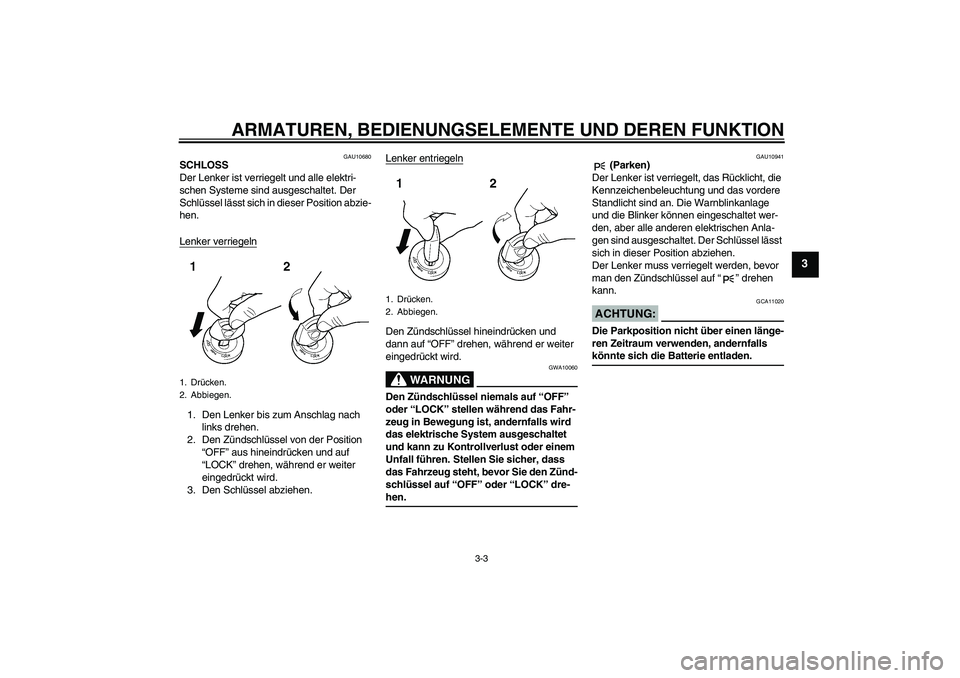

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
GAU10680
SCHLOSS
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel von der Position
“OFF” aus hineindrücken und auf
“LOCK” drehen, während er weiter
eingedrückt wird.
3. Den Schlüssel abziehen.Lenker entriegeln
Den Zündschlüssel hineindrücken und
dann auf “OFF” drehen, während er weiter
eingedrückt wird.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “OFF”
oder “LOCK” stellen während das Fahr-
zeug in Bewegung ist, andernfalls wird
das elektrische System ausgeschaltet
und kann zu Kontrollverlust oder einem
Unfall führen. Stellen Sie sicher, dass
das Fahrzeug steht, bevor Sie den Zünd-
schlüssel auf “OFF” oder “LOCK” dre-hen.
GAU10941
(Parken)
Der Lenker ist verriegelt, das Rücklicht, die
Kennzeichenbeleuchtung und das vordere
Standlicht sind an. Die Warnblinkanlage
und die Blinker können eingeschaltet wer-
den, aber alle anderen elektrischen Anla-
gen sind ausgeschaltet. Der Schlüssel lässt
sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf“” drehen
kann.
ACHTUNG:
GCA11020
Die Parkposition nicht über einen länge-
ren Zeitraum verwenden, andernfalls könnte sich die Batterie entladen.
1. Drücken.
2. Abbiegen.
1. Drücken.
2. Abbiegen.
U5YUG3G0.book Page 3 Thursday, September 20, 2007 9:14 AM

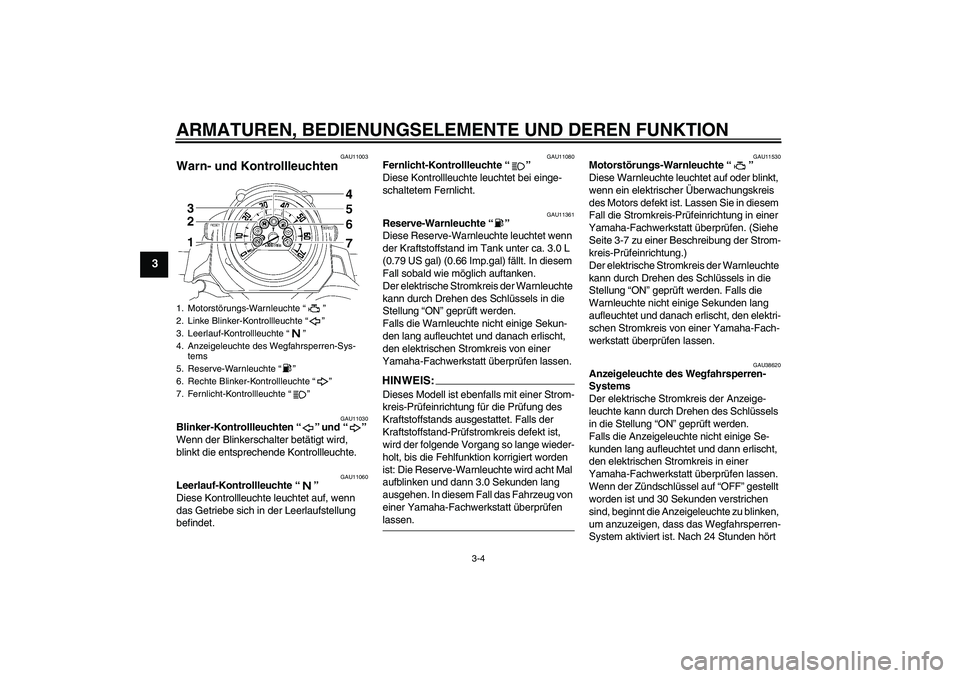

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU11003
Warn- und Kontrollleuchten
GAU11030
Blinker-Kontrollleuchten“” und“”
Wenn der Blinkerschalter betätigt wird,
blinkt die entsprechende Kontrollleuchte.
GAU11060
Leerlauf-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11080
Fernlicht-Kontrollleuchte“”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11361
Reserve-Warnleuchte“”
Diese Reserve-Warnleuchte leuchtet wenn
der Kraftstoffstand im Tank unter ca. 3.0 L
(0.79 US gal) (0.66 Imp.gal) fällt. In diesem
Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden.
Falls die Warnleuchte nicht einige Sekun-
den lang aufleuchtet und danach erlischt,
den elektrischen Stromkreis von einer
Yamaha-Fachwerkstatt überprüfen lassen.HINWEIS:Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für die Prüfung des
Kraftstoffstands ausgestattet. Falls der
Kraftstoffstand-Prüfstromkreis defekt ist,
wird der folgende Vorgang so lange wieder-
holt, bis die Fehlfunktion korrigiert worden
ist: Die Reserve-Warnleuchte wird acht Mal
aufblinken und dann 3.0 Sekunden lang
ausgehen. In diesem Fall das Fahrzeug von
einer Yamaha-Fachwerkstatt überprüfen lassen.
GAU11530
Motorstörungs-Warnleuchte“”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn ein elektrischer Überwachungskreis
des Motors defekt ist. Lassen Sie in diesem
Fall die Stromkreis-Prüfeinrichtung in einer
Yamaha-Fachwerkstatt überprüfen. (Siehe
Seite 3-7 zu einer Beschreibung der Strom-
kreis-Prüfeinrichtung.)
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in die
Stellung “ON” geprüft werden. Falls die
Warnleuchte nicht einige Sekunden lang
aufleuchtet und danach erlischt, den elektri-
schen Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen.
GAU38620
Anzeigeleuchte des Wegfahrsperren-
Systems
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ON” geprüft werden.
Falls die Anzeigeleuchte nicht einige Se-
kunden lang aufleuchtet und dann erlischt,
den elektrischen Stromkreis in einer
Yamaha-Fachwerkstatt überprüfen lassen.
Wenn der Zündschlüssel auf “OFF” gestellt
worden ist und 30 Sekunden verstrichen
sind, beginnt die Anzeigeleuchte zu blinken,
um anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
1. Motorstörungs-Warnleuchte“”
2. Linke Blinker-Kontrollleuchte“”
3. Leerlauf-Kontrollleuchte“”
4. Anzeigeleuchte des Wegfahrsperren-Sys-
tems
5. Reserve-Warnleuchte“”
6. Rechte Blinker-Kontrollleuchte“”
7. Fernlicht-Kontrollleuchte“”U5YUG3G0.book Page 4 Thursday, September 20, 2007 9:14 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
Dieses Modell ist ebenfalls mit einer Strom-
kreis-Prüfeinrichtung für das Wegfahrsper-
ren-System ausgestattet. (Siehe Seite 3-7
zu einer Beschreibung der Stromkreis-Prüf-
einrichtung.)
GAU36854

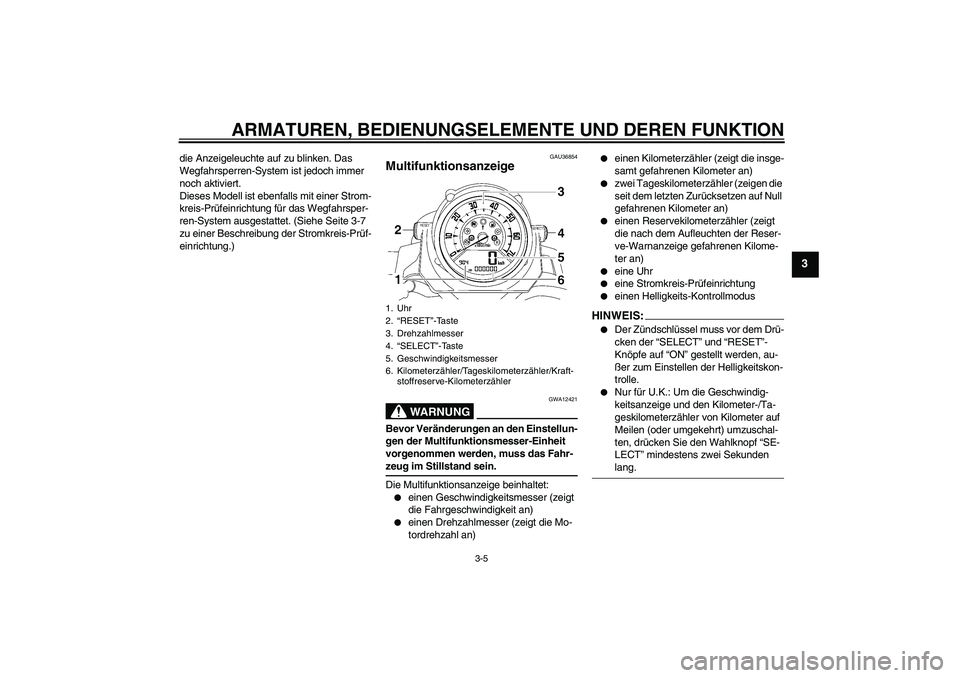

Multifunktionsanzeige
WARNUNG
GWA12421
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsmesser-Einheit
vorgenommen werden, muss das Fahr-zeug im Stillstand sein.
Die Multifunktionsanzeige beinhaltet:

einen Geschwindigkeitsmesser (zeigt
die Fahrgeschwindigkeit an)


einen Drehzahlmesser (zeigt die Mo-
tordrehzahl an)


einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)


zwei Tageskilometerzähler (zeigen die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)


einen Reservekilometerzähler (zeigt
die nach dem Aufleuchten der Reser-
ve-Warnanzeige gefahrenen Kilome-
ter an)


eine Uhr


eine Stromkreis-Prüfeinrichtung


einen Helligkeits-Kontrollmodus
HINWEIS:

Der Zündschlüssel muss vor dem Drü-
cken der “SELECT” und “RESET”-
Knöpfe auf “ON” gestellt werden, au-
ßer zum Einstellen der Helligkeitskon-
trolle.


Nur für U.K.: Um die Geschwindig-
keitsanzeige und den Kilometer-/Ta-
geskilometerzähler von Kilometer auf
Meilen (oder umgekehrt) umzuschal-
ten, drücken Sie den Wahlknopf “SE-
LECT” mindestens zwei Sekunden lang.
1. Uhr
2.“RESET”-Taste
3. Drehzahlmesser
4.“SELECT”-Taste
5. Geschwindigkeitsmesser
6. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
U5YUG3G0.book Page 5 Thursday, September 20, 2007 9:14 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3

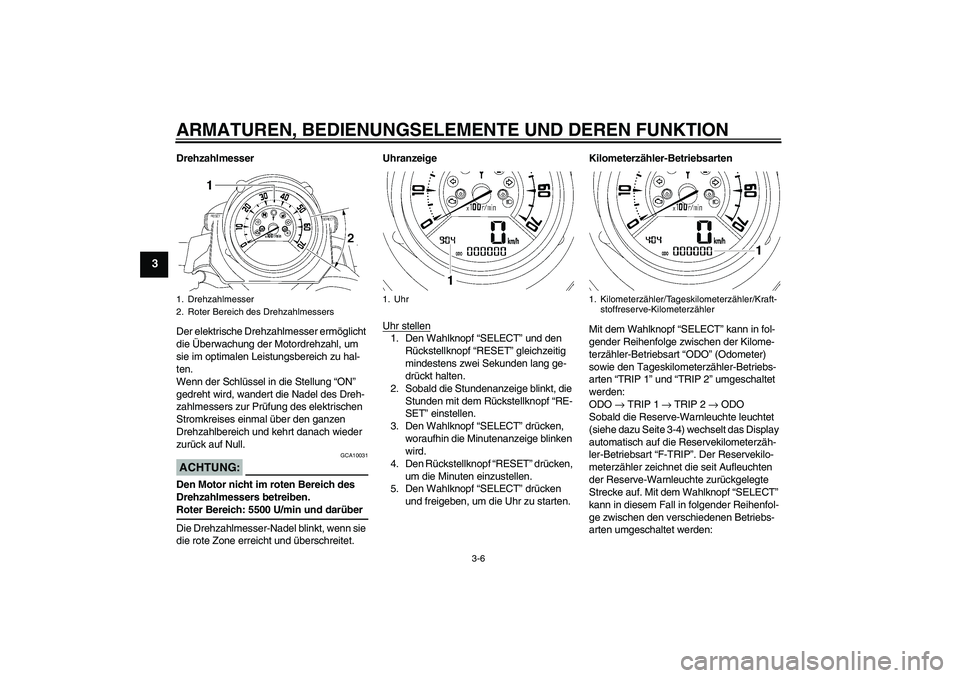

Drehzahlmesser
Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.
Wenn der Schlüssel in die Stellung “ON”
gedreht wird, wandert die Nadel des Dreh-
zahlmessers zur Prüfung des elektrischen
Stromkreises einmal über den ganzen
Drehzahlbereich und kehrt danach wieder
zurück auf Null.ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 5500 U/min und darüber
Die Drehzahlmesser-Nadel blinkt, wenn sie
die rote Zone erreicht und überschreitet.Uhranzeige
Uhr stellen
1. Den Wahlknopf “SELECT” und den
Rückstellknopf “RESET” gleichzeitig
mindestens zwei Sekunden lang ge-
drückt halten.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf “RE-
SET” einstellen.
3. Den Wahlknopf “SELECT” drücken,
woraufhin die Minutenanzeige blinken
wird.
4. Den Rückstellknopf “RESET” drücken,
um die Minuten einzustellen.
5. Den Wahlknopf “SELECT” drücken
und freigeben, um die Uhr zu starten.Kilometerzähler-Betriebsarten
Mit dem Wahlknopf “SELECT” kann in fol-
gender Reihenfolge zwischen der Kilome-
terzähler-Betriebsart “ODO” (Odometer)
sowie den Tageskilometerzähler-Betriebs-
arten “TRIP 1” und “TRIP 2” umgeschaltet
werden:
ODO → TRIP 1 → TRIP 2 → ODO
Sobald die Reserve-Warnleuchte leuchtet
(siehe dazu Seite 3-4) wechselt das Display
automatisch auf die Reservekilometerzäh-
ler-Betriebsart “F-TRIP”. Der Reservekilo-
meterzähler zeichnet die seit Aufleuchten
der Reserve-Warnleuchte zurückgelegte
Strecke auf. Mit dem Wahlknopf “SELECT”
kann in diesem Fall in folgender Reihenfol-
ge zwischen den verschiedenen Betriebs-
arten umgeschaltet werden:
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1. Uhr
1. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
U5YUG3G0.book Page 6 Thursday, September 20, 2007 9:14 AM
