VEILIGHEIDSINFORMATIE
1-4
1

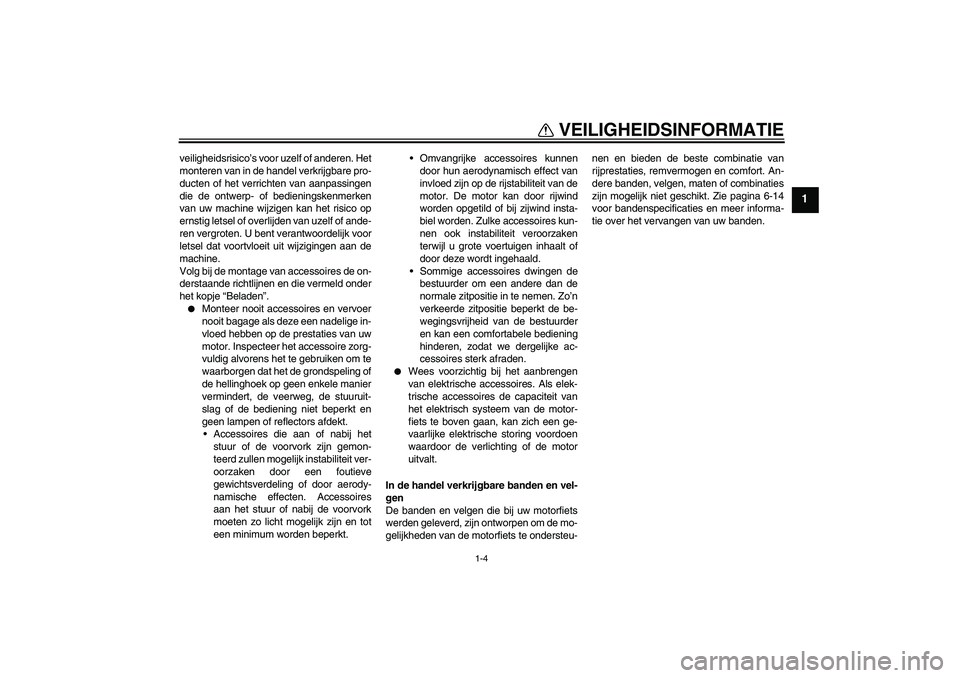

veiligheidsrisico’s voor uzelf of anderen. Het
monteren van in de handel verkrijgbare pro-
ducten of het verrichten van aanpassingen
die de ontwerp- of bedieningskenmerken
van uw machine wijzigen kan het risico op
ernstig letsel of overlijden van uzelf of ande-
ren vergroten. U bent verantwoordelijk voor
letsel dat voortvloeit uit wijzigingen aan de
machine.
Volg bij de montage van accessoires de on-
derstaande richtlijnen en die vermeld onder
het kopje “Beladen”.
Monteer nooit accessoires en vervoer
nooit bagage als deze een nadelige in-
vloed hebben op de prestaties van uw
motor. Inspecteer het accessoire zorg-
vuldig alvorens het te gebruiken om te
waarborgen dat het de grondspeling of
de hellinghoek op geen enkele manier
vermindert, de veerweg, de stuuruit-
slag of de bediening niet beperkt en
geen lampen of reflectors afdekt.
Accessoires die aan of nabij het
stuur of de voorvork zijn gemon-
teerd zullen mogelijk instabiliteit ver-
oorzaken door een foutieve
gewichtsverdeling of door aerody-
namische effecten. Accessoires
aan het stuur of nabij de voorvork
moeten zo licht mogelijk zijn en tot
een minimum worden beperkt.Omvangrijke accessoires kunnen
door hun aerodynamisch effect van
invloed zijn op de rijstabiliteit van de
motor. De motor kan door rijwind
worden opgetild of bij zijwind insta-
biel worden. Zulke accessoires kun-
nen ook instabiliteit veroorzaken
terwijl u grote voertuigen inhaalt of
door deze wordt ingehaald.
Sommige accessoires dwingen de
bestuurder om een andere dan de
normale zitpositie in te nemen. Zo’n
verkeerde zitpositie beperkt de be-
wegingsvrijheid van de bestuurder
en kan een comfortabele bediening
hinderen, zodat we dergelijke ac-
cessoires sterk afraden.
Wees voorzichtig bij het aanbrengen
van elektrische accessoires. Als elek-
trische accessoires de capaciteit van
het elektrisch systeem van de motor-
fiets te boven gaan, kan zich een ge-
vaarlijke elektrische storing voordoen
waardoor de verlichting of de motor
uitvalt.
In de handel verkrijgbare banden en vel-
gen
De banden en velgen die bij uw motorfiets
werden geleverd, zijn ontworpen om de mo-
gelijkheden van de motorfiets te ondersteu-nen en bieden de beste combinatie van
rijprestaties, remvermogen en comfort. An-
dere banden, velgen, maten of combinaties
zijn mogelijk niet geschikt. Zie pagina 6-14
voor bandenspecificaties en meer informa-
tie over het vervangen van uw banden.
U5YUD5D0.book Page 4 Monday, March 16, 2009 8:23 PM
Page 12 of 90
BESCHRIJVING
2-1
2
DAU10410

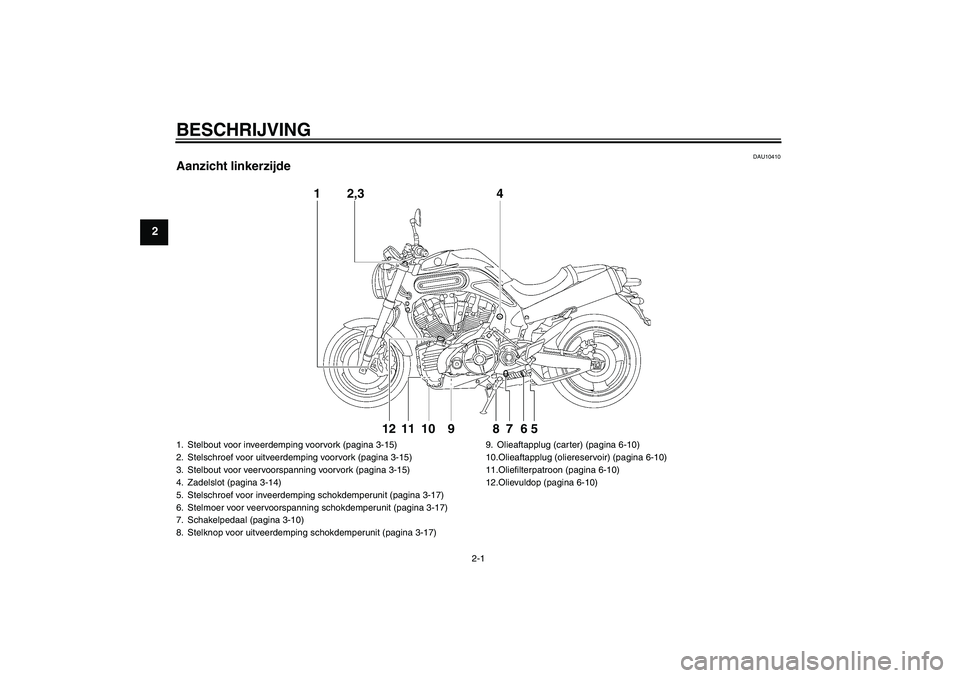

Aanzicht linkerzijde
142,3
12 11 10 9 8 7 6 5
1. Stelbout voor inveerdemping voorvork (pagina 3-15)
2. Stelschroef voor uitveerdemping voorvork (pagina 3-15)
3. Stelbout voor veervoorspanning voorvork (pagina 3-15)
4. Zadelslot (pagina 3-14)
5. Stelschroef voor inveerdemping schokdemperunit (pagina 3-17)
6. Stelmoer voor veervoorspanning schokdemperunit (pagina 3-17)
7. Schakelpedaal (pagina 3-10)
8. Stelknop voor uitveerdemping schokdemperunit (pagina 3-17)9. Olieaftapplug (carter) (pagina 6-10)
10.Olieaftapplug (oliereservoir) (pagina 6-10)
11.Oliefilterpatroon (pagina 6-10)
12.Olievuldop (pagina 6-10)U5YUD5D0.book Page 1 Monday, March 16, 2009 8:23 PM
Page 13 of 90
BESCHRIJVING
2-2
2
DAU10420

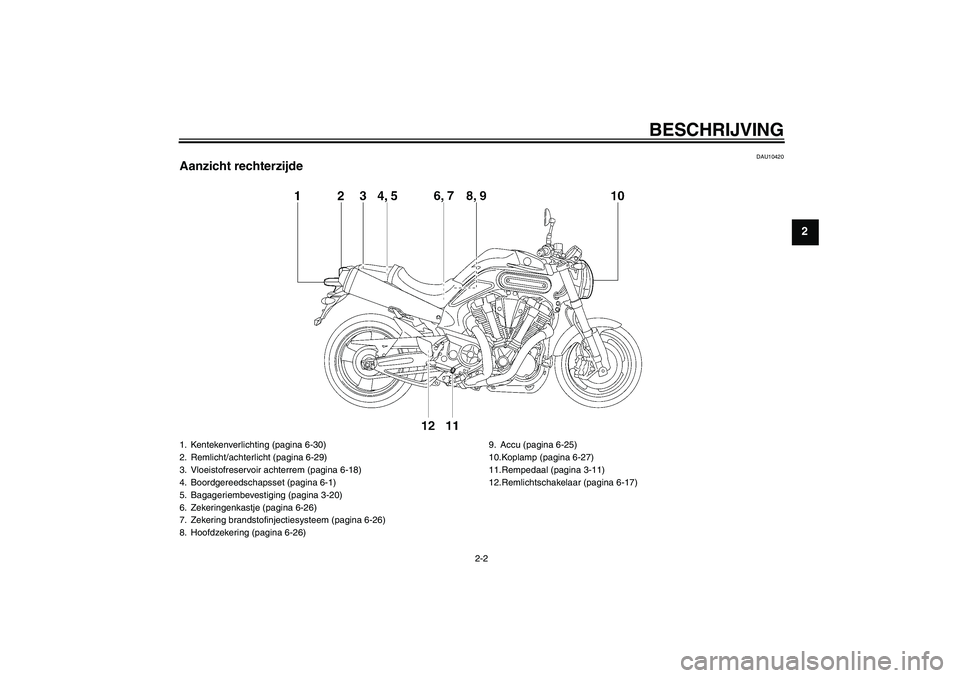

Aanzicht rechterzijde1. Kentekenverlichting (pagina 6-30)
2. Remlicht/achterlicht (pagina 6-29)
3. Vloeistofreservoir achterrem (pagina 6-18)
4. Boordgereedschapsset (pagina 6-1)
5. Bagageriembevestiging (pagina 3-20)
6. Zekeringenkastje (pagina 6-26)
7. Zekering brandstofinjectiesysteem (pagina 6-26)
8. Hoofdzekering (pagina 6-26)9. Accu (pagina 6-25)
10.Koplamp (pagina 6-27)
11.Rempedaal (pagina 3-11)
12.Remlichtschakelaar (pagina 6-17)
U5YUD5D0.book Page 2 Monday, March 16, 2009 8:23 PM
Page 14 of 90
BESCHRIJVING
2-3
2
DAU10430
Bedieningen en instrumenten1. Koppelingshendel (pagina 3-10)
2. Schakelaargroep linkerstuurzijde (pagina 3-9)
3. Contactslot/stuurslot (pagina 3-2)
4. Multifunctioneel display (pagina 3-5)
5. Vloeistofreservoir voorrem (pagina 6-18)
6. Schakelaargroep rechterstuurzijde (pagina 3-9)
7. Gasgreep (pagina 6-14)
8. Remhendel (pagina 3-11)U5YUD5D0.book Page 3 Monday, March 16, 2009 8:23 PM
Page 15 of 90
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-1
3
DAU10976

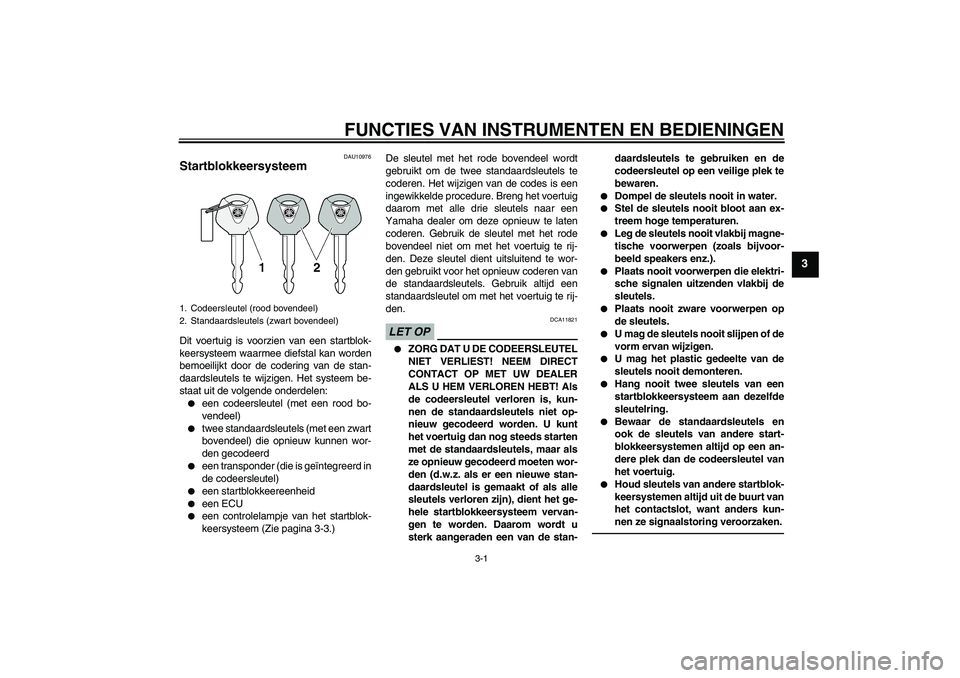

Startblokkeersysteem Dit voertuig is voorzien van een startblok-
keersysteem waarmee diefstal kan worden
bemoeilijkt door de codering van de stan-
daardsleutels te wijzigen. Het systeem be-
staat uit de volgende onderdelen:
een codeersleutel (met een rood bo-
vendeel)
twee standaardsleutels (met een zwart
bovendeel) die opnieuw kunnen wor-
den gecodeerd
een transponder (die is geïntegreerd in
de codeersleutel)
een startblokkeereenheid
een ECU
een controlelampje van het startblok-
keersysteem (Zie pagina 3-3.)De sleutel met het rode bovendeel wordt
gebruikt om de twee standaardsleutels te
coderen. Het wijzigen van de codes is een
ingewikkelde procedure. Breng het voertuig
daarom met alle drie sleutels naar een
Yamaha dealer om deze opnieuw te laten
coderen. Gebruik de sleutel met het rode
bovendeel niet om met het voertuig te rij-
den. Deze sleutel dient uitsluitend te wor-
den gebruikt voor het opnieuw coderen van
de standaardsleutels. Gebruik altijd een
standaardsleutel om met het voertuig te rij-
den.
LET OP
DCA11821
ZORG DAT U DE CODEERSLEUTEL
NIET VERLIEST! NEEM DIRECT
CONTACT OP MET UW DEALER
ALS U HEM VERLOREN HEBT! Als
de codeersleutel verloren is, kun-
nen de standaardsleutels niet op-
nieuw gecodeerd worden. U kunt
het voertuig dan nog steeds starten
met de standaardsleutels, maar als
ze opnieuw gecodeerd moeten wor-
den (d.w.z. als er een nieuwe stan-
daardsleutel is gemaakt of als alle
sleutels verloren zijn), dient het ge-
hele startblokkeersysteem vervan-
gen te worden. Daarom wordt u
sterk aangeraden een van de stan-daardsleutels te gebruiken en de
codeersleutel op een veilige plek te
bewaren.
Dompel de sleutels nooit in water.
Stel de sleutels nooit bloot aan ex-
treem hoge temperaturen.
Leg de sleutels nooit vlakbij magne-
tische voorwerpen (zoals bijvoor-
beeld speakers enz.).
Plaats nooit voorwerpen die elektri-
sche signalen uitzenden vlakbij de
sleutels.
Plaats nooit zware voorwerpen op
de sleutels.
U mag de sleutels nooit slijpen of de
vorm ervan wijzigen.
U mag het plastic gedeelte van de
sleutels nooit demonteren.
Hang nooit twee sleutels van een
startblokkeersysteem aan dezelfde
sleutelring.
Bewaar de standaardsleutels en
ook de sleutels van andere start-
blokkeersystemen altijd op een an-
dere plek dan de codeersleutel van
het voertuig.
Houd sleutels van andere startblok-
keersystemen altijd uit de buurt van
het contactslot, want anders kun-
nen ze signaalstoring veroorzaken.
1. Codeersleutel (rood bovendeel)
2. Standaardsleutels (zwart bovendeel)
U5YUD5D0.book Page 1 Monday, March 16, 2009 8:23 PM
Page 16 of 90
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-2
3
DAU10471
Contactslot/stuurslot Via het contactslot/stuurslot worden het ont-
stekingssysteem en de verlichtingssyste-
men bediend en wordt het stuur
vergrendeld.OPMERKINGGebruik de standaardsleutel (zwart boven-
deel) voor het normale gebruik van het
voertuig. Bewaar de codeersleutel (rood bo-
vendeel) op een veilige plaats om verlies te
voorkomen en gebruik de sleutel uitsluitend
voor het opnieuw coderen van de stan-
daardsleutels.
DAU36870
ON
Alle elektrische circuits worden voorzien
van stroom; de instrumentenverlichting, het
achterlicht, de kentekenverlichting en hetparkeerlicht gaan branden en de motor kan
worden gestart. De sleutel kan niet worden
uitgenomen.
OPMERKINGDe koplamp gaat automatisch branden als
de motor wordt gestart en blijft aan totdat de
sleutel naar “OFF” wordt gedraaid, zelfs als
de motor afslaat.
DAU36882
OFF
Alle elektrische systemen zijn uitgescha-
keld. De sleutel kan worden uitgenomen.
WAARSCHUWING
DWA10061
Draai nooit de sleutel naar “OFF” of
“LOCK” terwijl de machine rijdt. Hier-
door worden de elektrische systemen
uitgeschakeld, wat mogelijk kan leiden
tot verlies van de controle of een onge-
val.OPMERKINGDeze motorfiets is uitgerust met een koel-
ventilator voor de hitteschilden van de uit-
laatdemper. De koelventilator bevindt zich
onder het zadel. Als de temperatuur van de
sensor voor de hitteschilden van de uitlaat-
demper hoger is dan 55 °C (131 °F) zal de
koelventilator maximaal vijf minuten aanblijven nadat de contactsleutel naar “OFF”
is gedraaid en dan automatisch uitschake-
len.
DAU10681
LOCK
Het stuur is vergrendeld en alle elektrische
systemen zijn uitgeschakeld. De sleutel kan
worden uitgenomen.
Om het stuur te vergrendelen1. Draai het stuur helemaal naar links.
2. Druk de sleutel in de “OFF”-stand in en
draai deze dan naar “LOCK”. Houd de
sleutel hierbij ingedrukt.
3. Neem de sleutel uit.1. Drukken.
2. Draaien.
U5YUD5D0.book Page 2 Monday, March 16, 2009 8:23 PM
Page 17 of 90
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-3
3

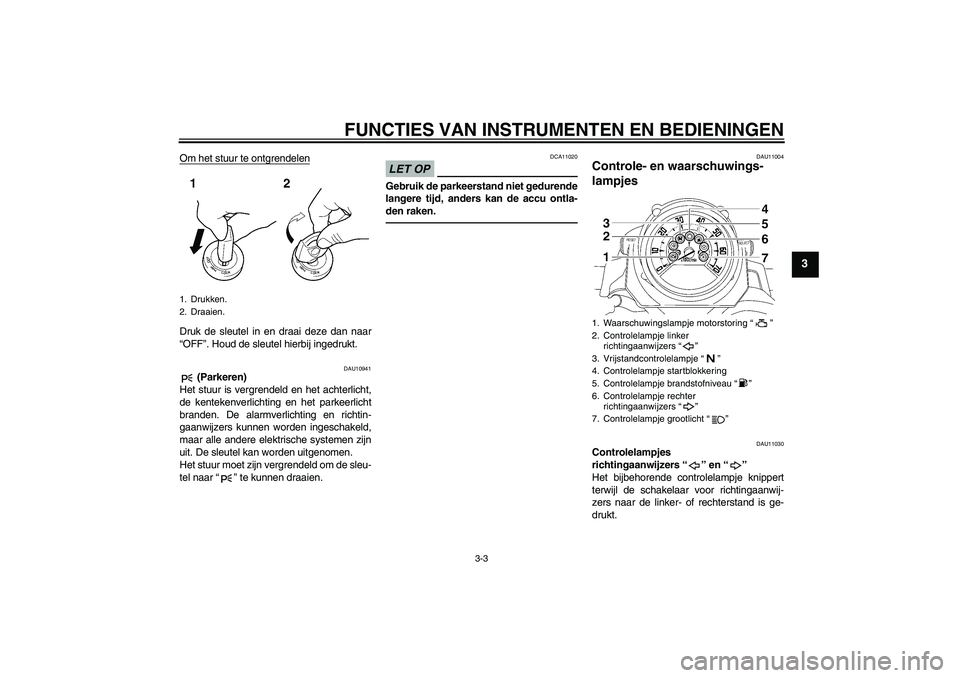

Om het stuur te ontgrendelenDruk de sleutel in en draai deze dan naar
“OFF”. Houd de sleutel hierbij ingedrukt.
DAU10941
(Parkeren)
Het stuur is vergrendeld en het achterlicht,
de kentekenverlichting en het parkeerlicht
branden. De alarmverlichting en richtin-
gaanwijzers kunnen worden ingeschakeld,
maar alle andere elektrische systemen zijn
uit. De sleutel kan worden uitgenomen.
Het stuur moet zijn vergrendeld om de sleu-
tel naar“” te kunnen draaien.
LET OP
DCA11020
Gebruik de parkeerstand niet gedurende
langere tijd, anders kan de accu ontla-
den raken.
DAU11004
Controle- en waarschuwings-
lampjes
DAU11030
Controlelampjes
richtingaanwijzers“” en“”
Het bijbehorende controlelampje knippert
terwijl de schakelaar voor richtingaanwij-
zers naar de linker- of rechterstand is ge-
drukt.
1. Drukken.
2. Draaien.
1. Waarschuwingslampje motorstoring“”
2. Controlelampje linker
richtingaanwijzers“”
3. Vrijstandcontrolelampje“”
4. Controlelampje startblokkering
5. Controlelampje brandstofniveau“”
6. Controlelampje rechter
richtingaanwijzers“”
7. Controlelampje grootlicht“”
U5YUD5D0.book Page 3 Monday, March 16, 2009 8:23 PM
Page 18 of 90
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-4
3
DAU11060
Vrijstandcontrolelampje“”
Dit controlelampje brandt terwijl de versnel-
lingsbak in de vrijstand staat.
DAU11080
Controlelampje grootlicht“”
Dit controlelampje brandt terwijl de koplamp
is ingeschakeld voor grootlicht.
DAU11365
Waarschuwingslampje
brandstofniveau“”
Dit waarschuwingslampje gaat branden
wanneer het brandstofniveau daalt tot be-
neden ca. 3.0 L (0.79 US gal, 0.66 Imp.gal).
Vul in dat geval zo snel mogelijk brandstof
bij.
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.OPMERKINGDit model is bovendien uitgerust met een
zelfdiagnosesysteem voor het circuit van
het waarschuwingslampje brandstofniveau.Als het waarschuwingscircuit voor het
brandstofniveau een probleem aangeeft,
wordt de volgende cyclus herhaald totdat
de storing is opgeheven: Het waarschu-
wingslampje brandstofniveau knippert acht
keer en dooft dan gedurende 3.0 seconden.
Als dit zich voordoet, vraag dan een
Yamaha dealer de machine te controleren.
DAU11534
Waarschuwingslampje
motorstoring“”
Dit waarschuwingslampje gaat branden of
knipperen wanneer er een probleem wordt
aangegeven in het elektrisch circuit dat de
motor controleert. Vraag in dat geval een
Yamaha dealer het zelfdiagnosesysteem te
controleren. (Zie pagina 3-6 voor uitleg over
de werking van het zelfdiagnosesysteem.)
Het elektrisch circuit voor het waarschu-
wingslampje controleert u door de sleutel
naar “ON” te draaien. Het waarschuwings-
lampje moet enkele seconden oplichten en
dan uitgaan.
Licht het waarschuwingslampje niet meteen
op wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
DAU38623
Controlelampje startblokkering
Het elektrisch circuit voor het controlelamp-
je kan worden gecontroleerd door de sleutel
naar “ON” te draaien. Het controlelampje
moet enkele seconden oplichten en dan uit-
gaan.
Licht het controlelampje niet meteen op
wanneer u de sleutel naar “ON” draait of
blijft het lampje branden, laat het elektrisch
circuit dan door een Yamaha dealer contro-
leren.
Als de sleutel naar “OFF” wordt gedraaid,
begint het controlelampje na 30 seconden
te knipperen om aan te geven dat het start-
blokkeersysteem is ingeschakeld. Het con-
trolelampje stopt na 24 uur met knipperen,
maar het startblokkeersysteem blijft inge-
schakeld.
Dit model is ook uitgerust met een zelfdia-
gnosesysteem voor het startblokkeersys-
teem. (Zie pagina 3-6 voor uitleg over de
werking van het zelfdiagnosesysteem.)
U5YUD5D0.book Page 4 Monday, March 16, 2009 8:23 PM
Page 19 of 90
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-5
3
DAU36858
Multifunctioneel display
WAARSCHUWING
DWA12312
Zet de machine stil voordat u wijzigingen
aanbrengt in de instellingen van het mul-
tifunctionele display. Het aanbrengen
van wijzigingen tijdens het rijden kan u
afleiden en vergroot het risico op een
ongeval.Het multifunctionele display toont de vol-
gende voorzieningen:
a snelheidsmeter
a toerenteller
een kilometerteller
twee rittellers (die de afgelegde af-
stand aangeven sinds de tellers het
laatst werden teruggesteld op nul)
een ritteller voor brandstofreserve (die
de afgelegde afstand aangeeft sinds
het waarschuwingslampje brand-
stofreserve aanging)
een klok
een voorziening voor zelfdiagnose
een helderheidsregeling
OPMERKING
Vergeet niet de sleutel naar “ON” te
draaien voordat u de toets “SELECT”
en de “RESET”-toetsen gebruikt. Dat
hoeft echter niet als u de helderheid
wilt instellen.
Alleen voor Groot-Brittannië: Om te
wisselen tussen de kilometer- en mij-
lenweergave van de snelheidsmeter
en de kilometerteller/ritteller drukt u de
toets “SELECT” minstens twee secon-
den in.
Toerenteller
Met de elektrische toerenteller kan de be-
stuurder het motortoerental controleren en
dit binnen het ideale bereik houden.
Als de sleutel naar “ON” wordt gedraaid,
slaat de naald van de toerenteller eenmaal
helemaal uit tot het hoogste aantal toeren
per minuut en keert daarna weer terug naar
nul tpm om het elektrische circuit te testen.LET OP
DCA10031
Laat de motor niet draaien terwijl de toe-
renteller in de rode zone wijst.
Rode zone: 5500 tpm en hogerDe toerentellernaald knippert bij het berei-
ken en overschrijden van het rode gebied.
1. Klok
2.“RESET”-toets
3. Toerenteller
4.“SELECT”-toets
5. Snelheidsmeter
6. Kilometerteller/ritteller/ritteller brandstofre-
serve
1. Toerenteller
2. Rode zone toerenteller
U5YUD5D0.book Page 5 Monday, March 16, 2009 8:23 PM
Page 20 of 90
FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN
3-6
3
Klokweergave
Om de klok op tijd te zetten1. Draai de sleutel naar “ON”.
2. Houd de “SELECT”-toets en de “RES-
ET”-toets tegelijkertijd minstens twee
seconden lang ingedrukt.
3. Als de uuraanduiding begint te knippe-
ren, drukt u op de “RESET”-toets om
de uren in te stellen.
4. Druk op de “SELECT”-toets en de mi-
nutenaanduiding zal gaan knipperen.
5. Druk op de “RESET”-toets om de mi-
nuten in te stellen.
6. Druk op de “SELECT”-toets en laat
deze dan los om de klok te starten.Kilometerteller- en rittellermodus
Door indrukken van de “SELECT”-toets wis-
selt de weergave tussen de kilometerteller-
modus “ODO” en de rittellermodi “TRIP 1”
en “TRIP 2”, in de onderstaande volgorde:
ODO → TRIP 1 → TRIP 2 → ODO
Als het waarschuwingslampje brandstofni-
veau aangaat (zie pagina 3-3), wisselt de
weergave automatisch naar de brandstofre-
serve-rittellermodus “F-TRIP” en wordt de
afgelegde afstand vanaf dat punt aangege-
ven. In dat geval wordt door het indrukken
van de “SELECT”-toets in de onderstaande
volgorde gewisseld tussen de diverse weer-
gaven van rittellers en kilometerteller:
F-TRIP → TRIP 1 → TRIP 2 → ODO → F-
TRIPOm een ritteller op nul terug te stellen, se-
lecteert u deze door op de toets “SELECT”
te drukken en dan de toets “RESET” min-
stens 1 seconde lang ingedrukt te houden.
Wanneer u de brandstofreserve-ritteller niet
zelf met de hand op nul terugstelt, wordt
deze automatisch teruggesteld zodra na het
tanken 5 km (3 mi) is gereden en verschijnt
de vorige weergavemodus weer.
Zelfdiagnosesysteem
Dit model is uitgerust met een zelfdiagnose-
systeem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden of knip-
peren en geeft het kilometerteller-
/rittellerdisplay een foutcode weer.1. Klok
1. Kilometerteller/ritteller/ritteller brandstofre-
serve
1. Weergave foutcode
U5YUD5D0.book Page 6 Monday, March 16, 2009 8:23 PM
