YAMAHA MT-03 2006 Manuale de Empleo (in Spanish)

1
2
3
4
5
6
7
8
9
10

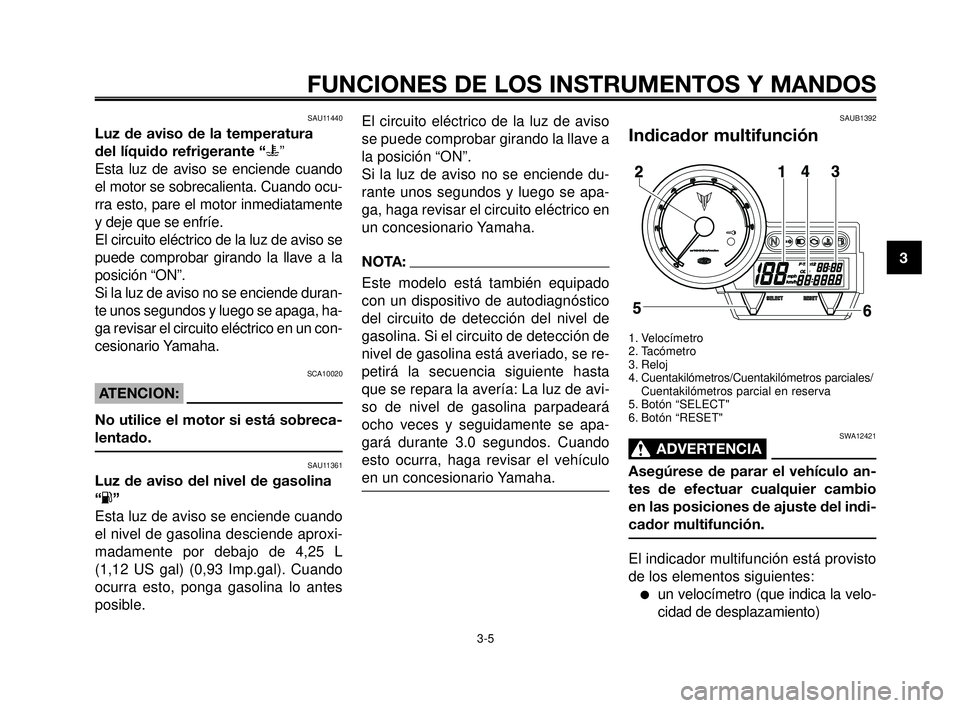

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
SAU11440
Luz de aviso de la temperatura
del líquido refrigerante “u”
Esta luz de aviso se enciende cuando
el motor se sobrecalienta. Cuando ocu-
rra esto, pare el motor inmediatamente
y deje que se enfríe.
El circuito eléctrico de la luz de aviso se
puede comprobar girando la llave a la
posición “ON”.
Si la luz de aviso no se enciende duran-
te unos segundos y luego se apaga, ha-
ga revisar el circuito eléctrico en un con-
cesionario Yamaha.
SCA10020
ATENCION:
No utilice el motor si está sobreca-
lentado.
SAU11361
Luz de aviso del nivel de gasolina
“K”
Esta luz de aviso se enciende cuando
el nivel de gasolina desciende aproxi-
madamente por debajo de 4,25 L
(1,12 US gal) (0,93 Imp.gal). Cuando
ocurra esto, ponga gasolina lo antes
posible.El circuito eléctrico de la luz de aviso
se puede comprobar girando la llave a
la posición “ON”.
Si la luz de aviso no se enciende du-
rante unos segundos y luego se apa-
ga, haga revisar el circuito eléctrico en
un concesionario Yamaha.
NOTA:
Este modelo está también equipado
con un dispositivo de autodiagnóstico
del circuito de detección del nivel de
gasolina. Si el circuito de detección de
nivel de gasolina está averiado, se re-
petirá la secuencia siguiente hasta
que se repara la avería: La luz de avi-
so de nivel de gasolina parpadeará
ocho veces y seguidamente se apa-
gará durante 3.0 segundos. Cuando
esto ocurra, haga revisar el vehículo
en un concesionario Yamaha.
SAUB1392
Indicador multifunción
1. Velocímetro
2. Tacómetro
3. Reloj
4. Cuentakilómetros/Cuentakilómetros parciales/
Cuentakilómetros parcial en reserva
5. Botón “SELECT"
6. Botón “RESET"
SWA12421
ADVERTENCIA0
Asegúrese de parar el vehículo an-
tes de efectuar cualquier cambio
en las posiciones de ajuste del indi-
cador multifunción.
El indicador multifunción está provisto
de los elementos siguientes:
un velocímetro (que indica la velo-
cidad de desplazamiento)
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-5

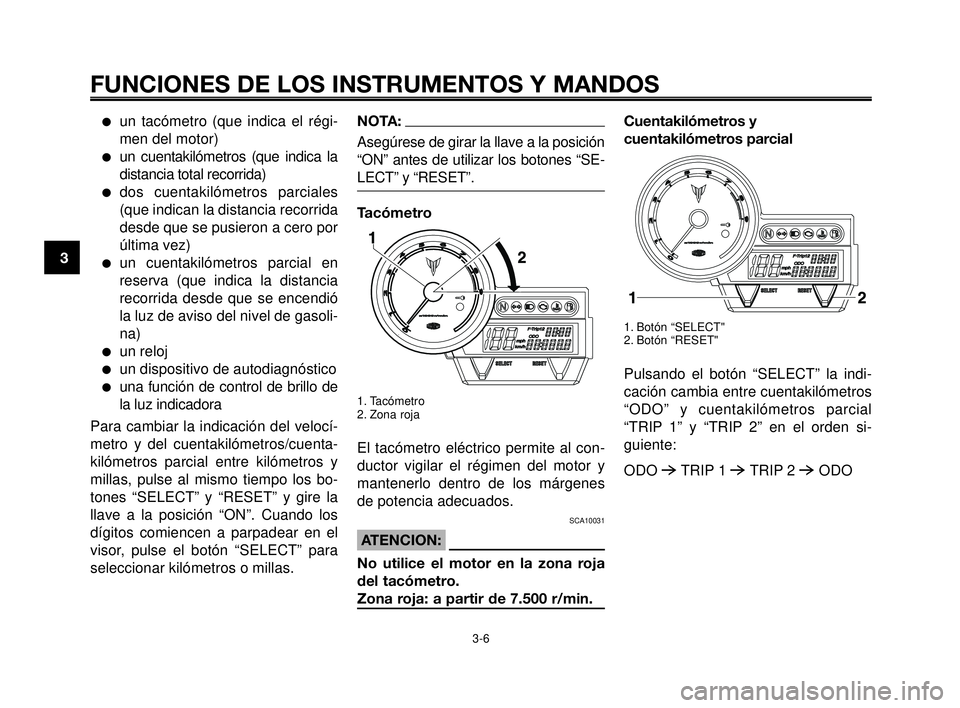

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9
10
un tacómetro (que indica el régi-
men del motor)
un cuentakilómetros (que indica la
distancia total recorrida)
dos cuentakilómetros parciales
(que indican la distancia recorrida
desde que se pusieron a cero por
última vez)
un cuentakilómetros parcial en
reserva (que indica la distancia
recorrida desde que se encendió
la luz de aviso del nivel de gasoli-
na)
un reloj
un dispositivo de autodiagnóstico
una función de control de brillo de
la luz indicadora
Para cambiar la indicación del velocí-
metro y del cuentakilómetros/cuenta-
kilómetros parcial entre kilómetros y
millas, pulse al mismo tiempo los bo-
tones “SELECT” y “RESET” y gire la
llave a la posición “ON”. Cuando los
dígitos comiencen a parpadear en el
visor, pulse el botón “SELECT” para
seleccionar kilómetros o millas.
NOTA:
Asegúrese de girar la llave a la posición
“ON” antes de utilizar los botones “SE-
LECT” y “RESET”.
Tacómetro
1. Tacómetro
2. Zona roja
El tacómetro eléctrico permite al con-
ductor vigilar el régimen del motor y
mantenerlo dentro de los márgenes
de potencia adecuados.
SCA10031
ATENCION:
No utilice el motor en la zona roja
del tacómetro.
Zona roja: a partir de 7.500 r/min.
Cuentakilómetros y
cuentakilómetros parcial
1. Botón “SELECT"
2. Botón “RESET"
Pulsando el botón “SELECT” la indi-
cación cambia entre cuentakilómetros
“ODO” y cuentakilómetros parcial
“TRIP 1” y “TRIP 2” en el orden si-
guiente:
ODO
6TRIP 1 6TRIP 2 6ODO
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-6

1
2
3
4
5
6
7
8
9
10

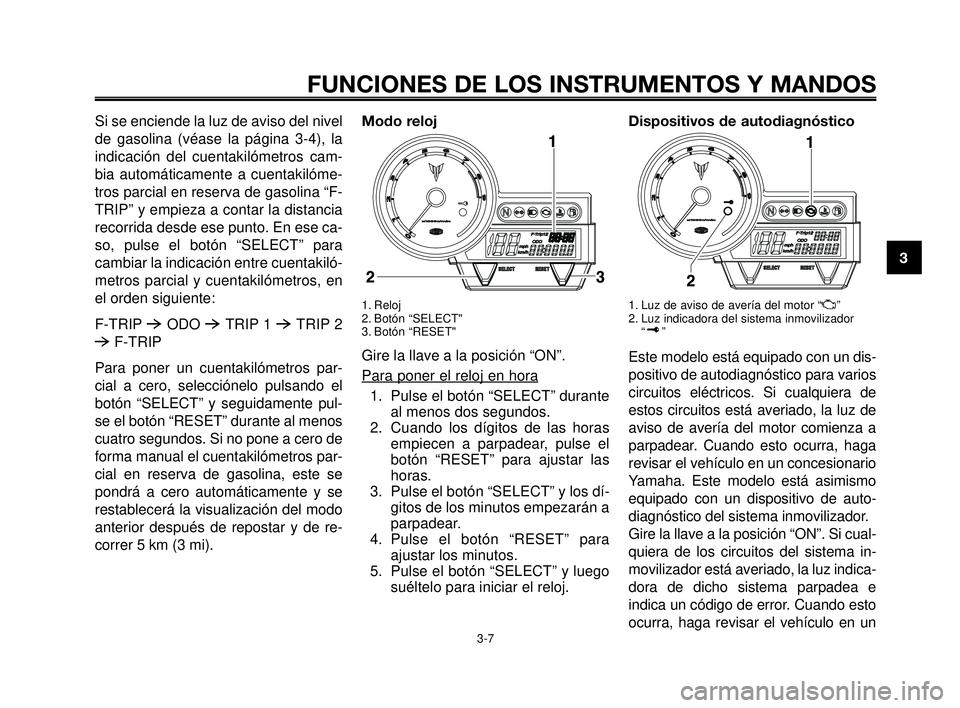

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
Si se enciende la luz de aviso del nivel
de gasolina (véase la página 3-4), la
indicación del cuentakilómetros cam-
bia automáticamente a cuentakilóme-
tros parcial en reserva de gasolina “F-
TRIP” y empieza a contar la distancia
recorrida desde ese punto. En ese ca-
so, pulse el botón “SELECT” para
cambiar la indicación entre cuentakiló-
metros parcial y cuentakilómetros, en
el orden siguiente:
F-TRIP
6ODO 6TRIP 1 6TRIP 2
6F-TRIP
Para poner un cuentakilómetros par-
cial a cero, selecciónelo pulsando el
botón “SELECT” y seguidamente pul-
se el botón “RESET” durante al menos
cuatro segundos. Si no pone a cero de
forma manual el cuentakilómetros par-
cial en reserva de gasolina, este se
pondrá a cero automáticamente y se
restablecerá la visualización del modo
anterior después de repostar y de re-
correr 5 km (3 mi).Modo reloj
1. Reloj
2. Botón “SELECT"
3. Botón “RESET"
Gire la llave a la posición “ON”.
Para poner el reloj en hora
1. Pulse el botón “SELECT” durante
al menos dos segundos.
2. Cuando los dígitos de las horas
empiecen a parpadear, pulse el
botón “RESET” para ajustar las
horas.
3. Pulse el botón “SELECT” y los dí-
gitos de los minutos empezarán a
parpadear.
4. Pulse el botón “RESET” para
ajustar los minutos.
5. Pulse el botón “SELECT” y luego
suéltelo para iniciar el reloj.
Dispositivos de autodiagnóstico
1. Luz de aviso de avería del motor “U”
2. Luz indicadora del sistema inmovilizador
“”
Este modelo está equipado con un dis-
positivo de autodiagnóstico para varios
circuitos eléctricos. Si cualquiera de
estos circuitos está averiado, la luz de
aviso de avería del motor comienza a
parpadear. Cuando esto ocurra, haga
revisar el vehículo en un concesionario
Yamaha. Este modelo está asimismo
equipado con un dispositivo de auto-
diagnóstico del sistema inmovilizador.
Gire la llave a la posición “ON”. Si cual-
quiera de los circuitos del sistema in-
movilizador está averiado, la luz indica-
dora de dicho sistema parpadea e
indica un código de error. Cuando esto
ocurra, haga revisar el vehículo en un
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-7

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9
10

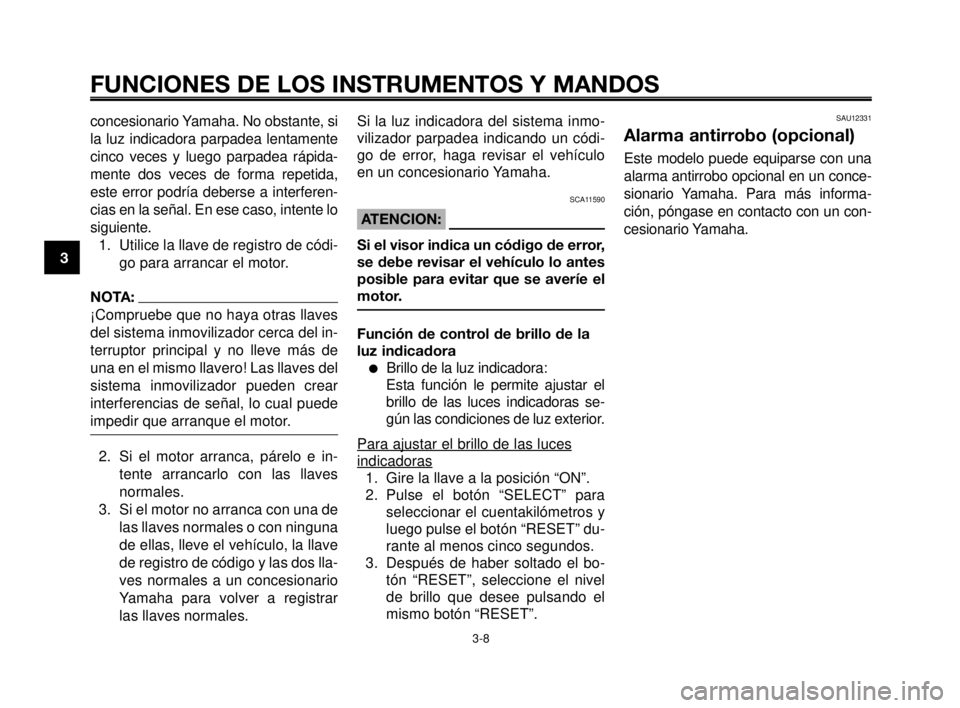

concesionario Yamaha. No obstante, si
la luz indicadora parpadea lentamente
cinco veces y luego parpadea rápida-
mente dos veces de forma repetida,
este error podría deberse a interferen-
cias en la señal. En ese caso, intente lo
siguiente.
1. Utilice la llave de registro de códi-
go para arrancar el motor.
NOTA:
¡Compruebe que no haya otras llaves
del sistema inmovilizador cerca del in-
terruptor principal y no lleve más de
una en el mismo llavero! Las llaves del
sistema inmovilizador pueden crear
interferencias de señal, lo cual puede
impedir que arranque el motor.
2. Si el motor arranca, párelo e in-
tente arrancarlo con las llaves
normales.
3. Si el motor no arranca con una de
las llaves normales o con ninguna
de ellas, lleve el vehículo, la llave
de registro de código y las dos lla-
ves normales a un concesionario
Yamaha para volver a registrar
las llaves normales.Si la luz indicadora del sistema inmo-
vilizador parpadea indicando un códi-
go de error, haga revisar el vehículo
en un concesionario Yamaha.
SCA11590
ATENCION:
Si el visor indica un código de error,
se debe revisar el vehículo lo antes
posible para evitar que se averíe el
motor.
Función de control de brillo de la
luz indicadora
Brillo de la luz indicadora:
Esta función le permite ajustar el
brillo de las luces indicadoras se-
gún las condiciones de luz exterior.
Para ajustar el brillo de las luces
indicadoras
1. Gire la llave a la posición “ON”.
2. Pulse el botón “SELECT” para
seleccionar el cuentakilómetros y
luego pulse el botón “RESET” du-
rante al menos cinco segundos.
3. Después de haber soltado el bo-
tón “RESET”, seleccione el nivel
de brillo que desee pulsando el
mismo botón “RESET”.
SAU12331
Alarma antirrobo (opcional)
Este modelo puede equiparse con una
alarma antirrobo opcional en un conce-
sionario Yamaha. Para más informa-
ción, póngase en contacto con un con-
cesionario Yamaha.
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-8

1
2
3
4
5
6
7
8
9
10

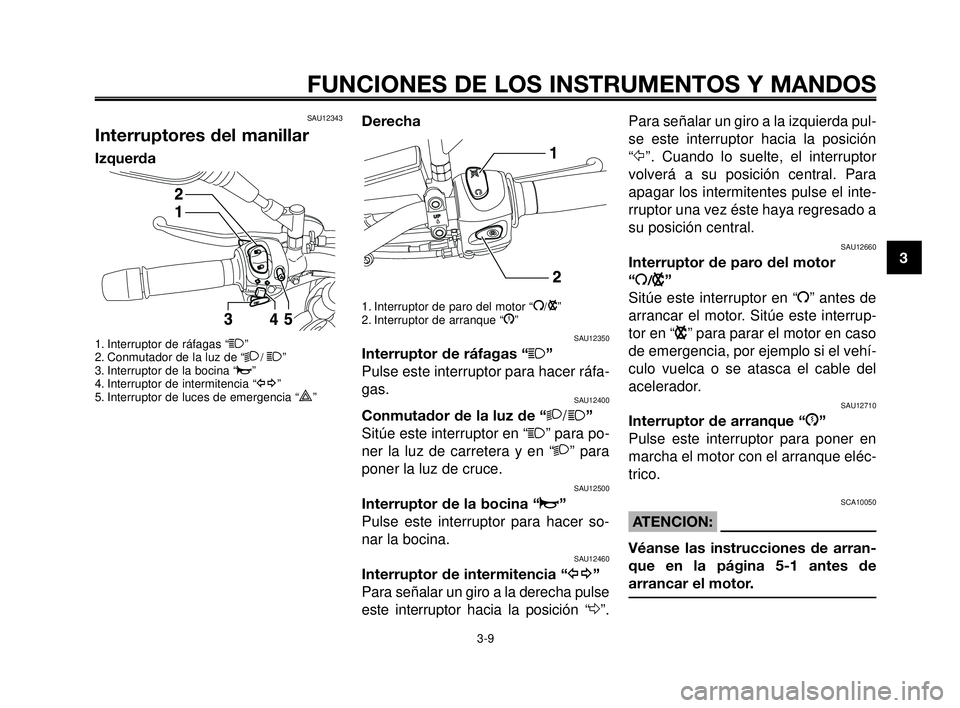

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
SAU12343
Interruptores del manillar
Izquerda
1. Interruptor de ráfagas “1”
2. Conmutador de la luz de “2/ 1”
3. Interruptor de la bocina “o”
4. Interruptor de intermitencia “y”
5. Interruptor de luces de emergencia “
r”
Derecha
1. Interruptor de paro del motor “I/B”
2. Interruptor de arranque “J”
SAU12350
Interruptor de ráfagas “1”
Pulse este interruptor para hacer ráfa-
gas.
SAU12400
Conmutador de la luz de “2/1”
Sitúe este interruptor en “
1” para po-
ner la luz de carretera y en “2” para
poner la luz de cruce.
SAU12500
Interruptor de la bocina “o”
Pulse este interruptor para hacer so-
nar la bocina.
SAU12460
Interruptor de intermitencia “y”
Para señalar un giro a la derecha pulse
este interruptor hacia la posición “∆”.
Para señalar un giro a la izquierda pul-
se este interruptor hacia la posición
“Ÿ”. Cuando lo suelte, el interruptor
volverá a su posición central. Para
apagar los intermitentes pulse el inte-
rruptor una vez éste haya regresado a
su posición central.
SAU12660
Interruptor de paro del motor
“I
/B”
Sitúe este interruptor en “I” antes de
arrancar el motor. Sitúe este interrup-
tor en “
B” para parar el motor en caso
de emergencia, por ejemplo si el vehí-
culo vuelca o se atasca el cable del
acelerador.
SAU12710
Interruptor de arranque “J”
Pulse este interruptor para poner en
marcha el motor con el arranque eléc-
trico.
SCA10050
ATENCION:
Véanse las instrucciones de arran-
que en la página 5-1 antes de
arrancar el motor.
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-9

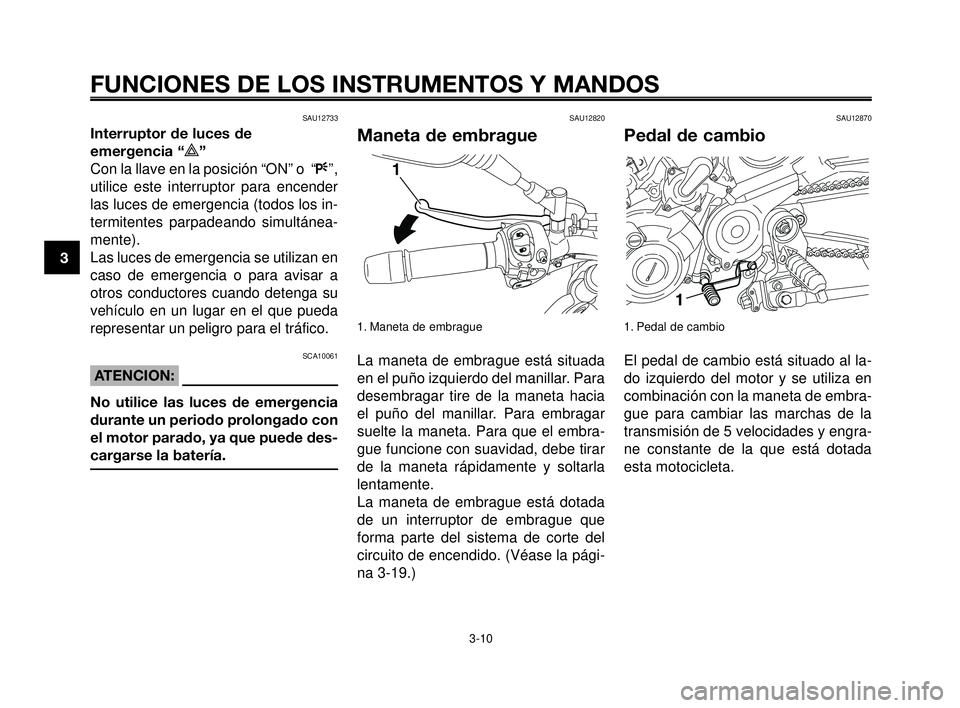

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
1
2
3
4
5
6
7
8
9
10
SAU12733
Interruptor de luces de
emergencia “
r”
Con la llave en la posición “ON” o “F”,
utilice este interruptor para encender
las luces de emergencia (todos los in-
termitentes parpadeando simultánea-
mente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a
otros conductores cuando detenga su
vehículo en un lugar en el que pueda
representar un peligro para el tráfico.
SCA10061
ATENCION:
No utilice las luces de emergencia
durante un periodo prolongado con
el motor parado, ya que puede des-
cargarse la batería.
SAU12820
Maneta de embrague
1. Maneta de embrague
La maneta de embrague está situada
en el puño izquierdo del manillar. Para
desembragar tire de la maneta hacia
el puño del manillar. Para embragar
suelte la maneta. Para que el embra-
gue funcione con suavidad, debe tirar
de la maneta rápidamente y soltarla
lentamente.
La maneta de embrague está dotada
de un interruptor de embrague que
forma parte del sistema de corte del
circuito de encendido. (Véase la pági-
na 3-19.)
SAU12870
Pedal de cambio
1. Pedal de cambio
El pedal de cambio está situado al la-
do izquierdo del motor y se utiliza en
combinación con la maneta de embra-
gue para cambiar las marchas de la
transmisión de 5 velocidades y engra-
ne constante de la que está dotada
esta motocicleta.
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-10

1
2
3
4
5
6
7
8
9
10
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11

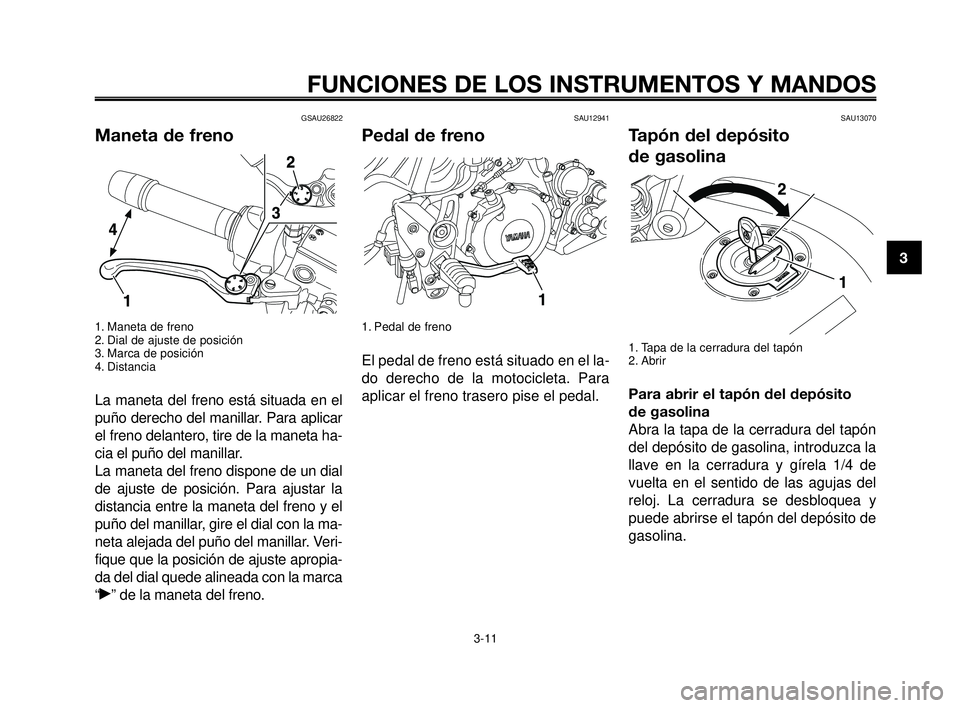

GSAU26822
Maneta de freno
1. Maneta de freno
2. Dial de ajuste de posición
3. Marca de posición
4. Distancia
La maneta del freno está situada en el
puño derecho del manillar. Para aplicar
el freno delantero, tire de la maneta ha-
cia el puño del manillar.
La maneta del freno dispone de un dial
de ajuste de posición. Para ajustar la
distancia entre la maneta del freno y el
puño del manillar, gire el dial con la ma-
neta alejada del puño del manillar. Veri-
fique que la posición de ajuste apropia-
da del dial quede alineada con la marca
“˙” de la maneta del freno.
SAU12941
Pedal de freno
1. Pedal de freno
El pedal de freno está situado en el la-
do derecho de la motocicleta. Para
aplicar el freno trasero pise el pedal.
SAU13070
Tapón del depósito
de gasolina
1. Tapa de la cerradura del tapón
2. Abrir
Para abrir el tapón del depósito
de gasolina
Abra la tapa de la cerradura del tapón
del depósito de gasolina, introduzca la
llave en la cerradura y gírela 1/4 de
vuelta en el sentido de las agujas del
reloj. La cerradura se desbloquea y
puede abrirse el tapón del depósito de
gasolina.
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-11

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
1
2
3
4
5
6
7
8
9
10

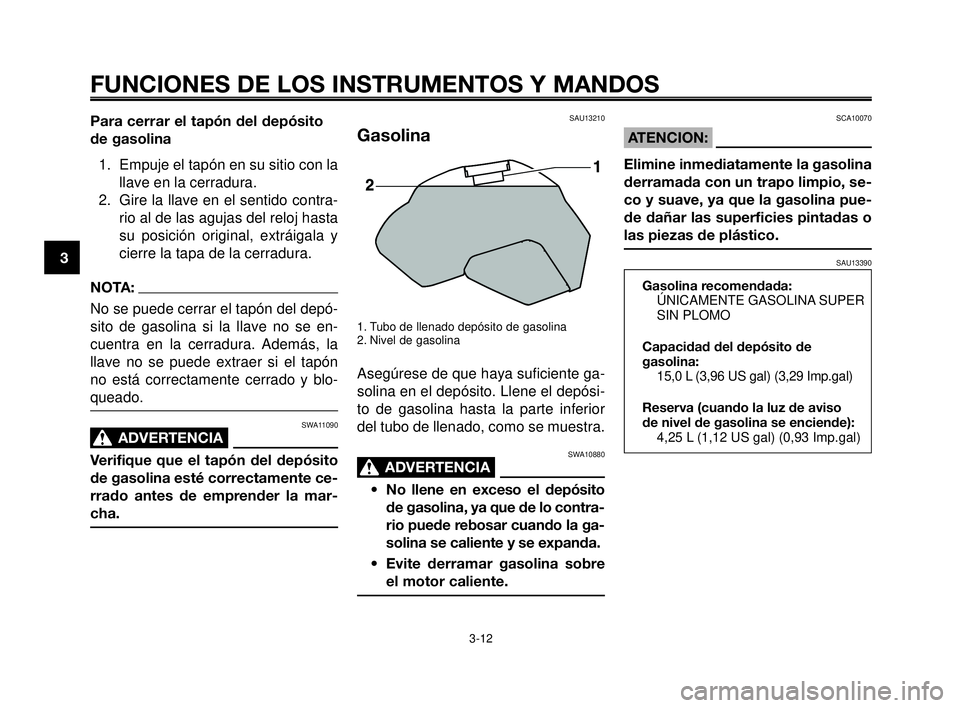

Para cerrar el tapón del depósito
de gasolina
1. Empuje el tapón en su sitio con la
llave en la cerradura.
2. Gire la llave en el sentido contra-
rio al de las agujas del reloj hasta
su posición original, extráigala y
cierre la tapa de la cerradura.
NOTA:
No se puede cerrar el tapón del depó-
sito de gasolina si la llave no se en-
cuentra en la cerradura. Además, la
llave no se puede extraer si el tapón
no está correctamente cerrado y blo-
queado.
SWA11090
ADVERTENCIA0
Verifique que el tapón del depósito
de gasolina esté correctamente ce-
rrado antes de emprender la mar-
cha.
SAU13210
Gasolina
1. Tubo de llenado depósito de gasolina
2. Nivel de gasolina
Asegúrese de que haya suficiente ga-
solina en el depósito. Llene el depósi-
to de gasolina hasta la parte inferior
del tubo de llenado, como se muestra.
SWA10880
ADVERTENCIA0
• No llene en exceso el depósito
de gasolina, ya que de lo contra-
rio puede rebosar cuando la ga-
solina se caliente y se expanda.
• Evite derramar gasolina sobre
el motor caliente.
SCA10070
ATENCION:
Elimine inmediatamente la gasolina
derramada con un trapo limpio, se-
co y suave, ya que la gasolina pue-
de dañar las superficies pintadas o
las piezas de plástico.
SAU13390
Gasolina recomendada:
ÚNICAMENTE GASOLINA SUPER
SIN PLOMO
Capacidad del depósito de
gasolina:
15,0 L (3,96 US gal) (3,29 Imp.gal)
Reserva (cuando la luz de aviso
de nivel de gasolina se enciende):
4,25 L (1,12 US gal) (0,93 Imp.gal)
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-12

1
2
3
4
5
6
7
8
9
10
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13

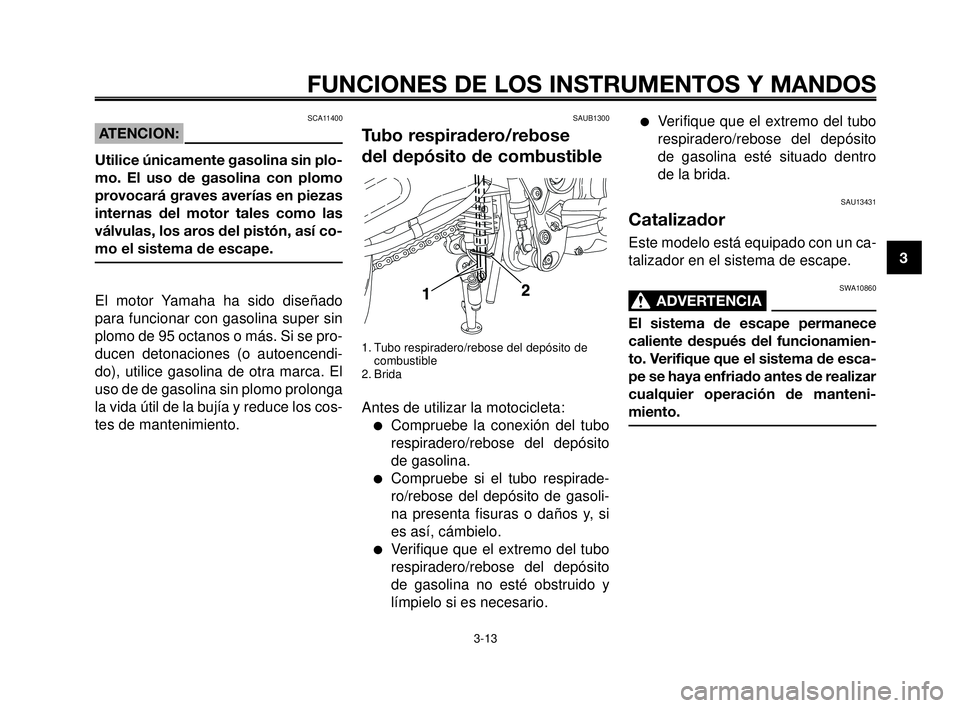

SAUB1300
Tubo respiradero/rebose
del depósito de combustible
1. Tubo respiradero/rebose del depósito de
combustible
2. Brida
Antes de utilizar la motocicleta:
Compruebe la conexión del tubo
respiradero/rebose del depósito
de gasolina.
Compruebe si el tubo respirade-
ro/rebose del depósito de gasoli-
na presenta fisuras o daños y, si
es así, cámbielo.
Verifique que el extremo del tubo
respiradero/rebose del depósito
de gasolina no esté obstruido y
límpielo si es necesario.
SCA11400
ATENCION:
Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará graves averías en piezas
internas del motor tales como las
válvulas, los aros del pistón, así co-
mo el sistema de escape.
El motor Yamaha ha sido diseñado
para funcionar con gasolina super sin
plomo de 95 octanos o más. Si se pro-
ducen detonaciones (o autoencendi-
do), utilice gasolina de otra marca. El
uso de de gasolina sin plomo prolonga
la vida útil de la bujía y reduce los cos-
tes de mantenimiento.
Verifique que el extremo del tubo
respiradero/rebose del depósito
de gasolina esté situado dentro
de la brida.
SAU13431
Catalizador
Este modelo está equipado con un ca-
talizador en el sistema de escape.
SWA10860
ADVERTENCIA0
El sistema de escape permanece
caliente después del funcionamien-
to. Verifique que el sistema de esca-
pe se haya enfriado antes de realizar
cualquier operación de manteni-
miento.
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-13

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-14
1
2
3
4
5
6
7
8
9
10

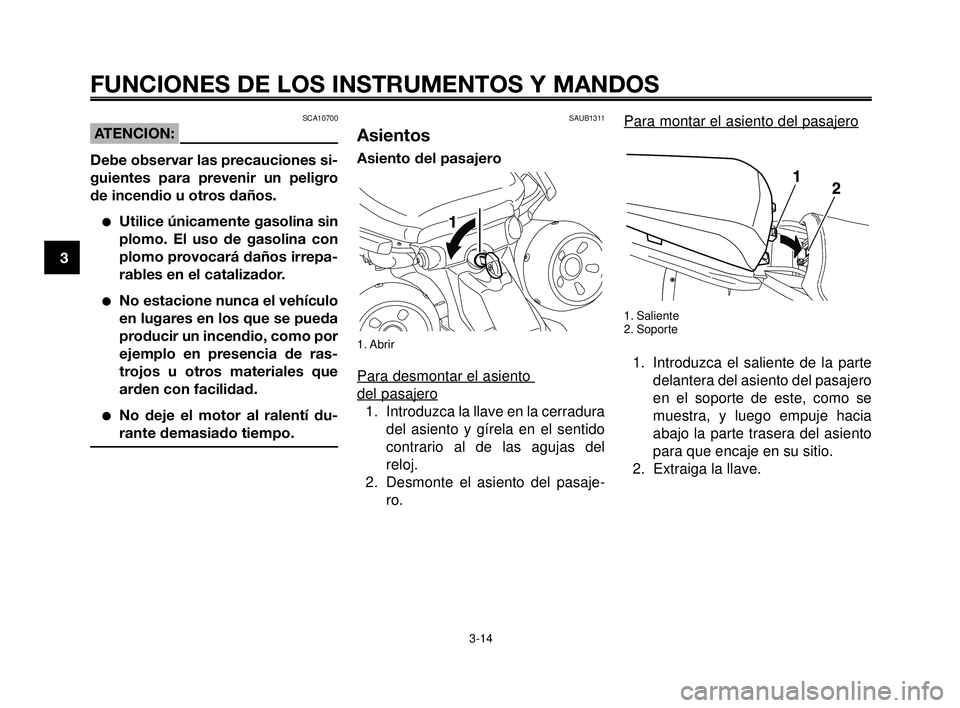

Para montar el asiento del pasajero
1. Saliente
2. Soporte
1. Introduzca el saliente de la parte
delantera del asiento del pasajero
en el soporte de este, como se
muestra, y luego empuje hacia
abajo la parte trasera del asiento
para que encaje en su sitio.
2. Extraiga la llave.
SAUB1311
Asientos
Asiento del pasajero
1. Abrir
Para desmontar el asiento
del pasajero
1. Introduzca la llave en la cerradura
del asiento y gírela en el sentido
contrario al de las agujas del
reloj.
2. Desmonte el asiento del pasaje-
ro.
SCA10700
ATENCION:
Debe observar las precauciones si-
guientes para prevenir un peligro
de incendio u otros daños.
Utilice únicamente gasolina sin
plomo. El uso de gasolina con
plomo provocará daños irrepa-
rables en el catalizador.
No estacione nunca el vehículo
en lugares en los que se pueda
producir un incendio, como por
ejemplo en presencia de ras-
trojos u otros materiales que
arden con facilidad.
No deje el motor al ralentí du-
rante demasiado tiempo.
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-14
