YAMAHA MT-03 2006 Manuale de Empleo (in Spanish)
Manufacturer: YAMAHA, Model Year: 2006, Model line: MT-03, Model: YAMAHA MT-03 2006Pages: 99, tamaño PDF: 7.48 MB
Page 31 of 99
1
2
3
4
5
6
7
8
9
10
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15

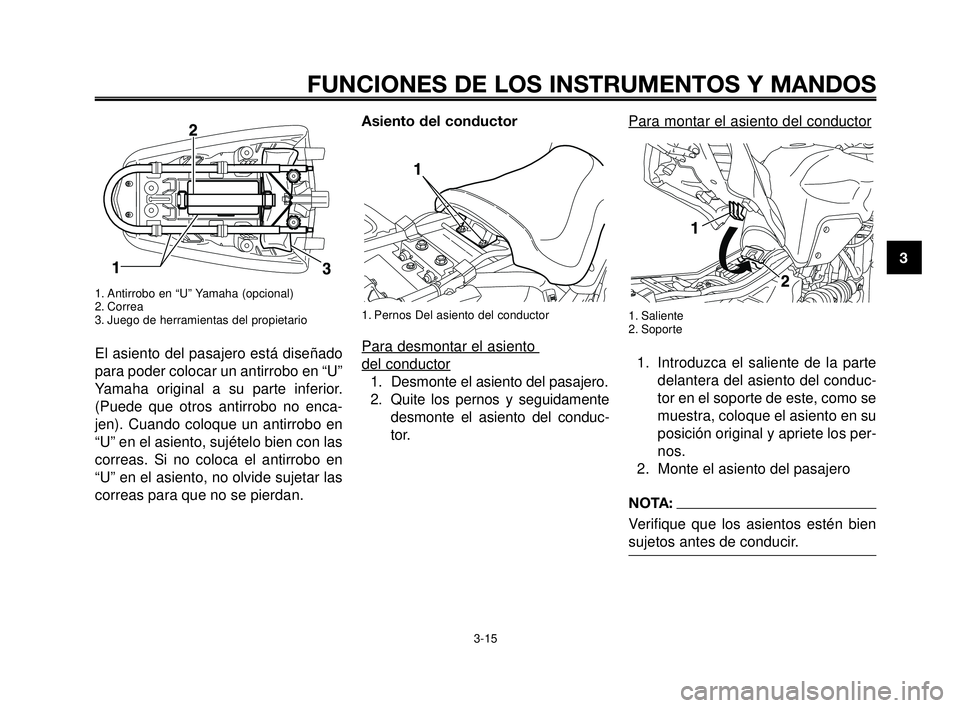

1. Antirrobo en “U” Yamaha (opcional)
2. Correa
3. Juego de herramientas del propietario
El asiento del pasajero está diseñado
para poder colocar un antirrobo en “U”
Yamaha original a su parte inferior.
(Puede que otros antirrobo no enca-
jen). Cuando coloque un antirrobo en
“U” en el asiento, sujételo bien con las
correas. Si no coloca el antirrobo en
“U” en el asiento, no olvide sujetar las
correas para que no se pierdan.
Asiento del conductor
1. Pernos Del asiento del conductor
Para desmontar el asiento
del conductor
1. Desmonte el asiento del pasajero.
2. Quite los pernos y seguidamente
desmonte el asiento del conduc-
tor.
Para montar el asiento del conductor
1. Saliente
2. Soporte
1. Introduzca el saliente de la parte
delantera del asiento del conduc-
tor en el soporte de este, como se
muestra, coloque el asiento en su
posición original y apriete los per-
nos.
2. Monte el asiento del pasajero
NOTA:
Verifique que los asientos estén bien
sujetos antes de conducir.
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-15
Page 32 of 99
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-16
1
2
3
4
5
6
7
8
9
10
A. Distancia (precarga del muelle)
Ajuste la precarga del muelle del mo-
do siguiente.
1. Afloje la contratuerca.
2. Para incrementar la precarga del
muelle y endurecer la suspen-
sión, gire la tuerca de ajuste en la
dirección (a). Para reducir la pre-
carga del muelle y ablandar la
suspensión, gire la tuerca de
ajuste en la dirección (b).
NOTA:
Utilice la llave especial incluida
en el juego de herramientas del
propietario para realizar el ajuste.
La posición de ajuste de la precar-
ga del muelle se determina midien-
do la distancia A que se muestra en
la figura. Cuanto menor sea la dis-
tancia A, menor será la precarga
del muelle; cuanto mayor sea la
distancia A, mayor será la precarga
del muelle. Con cada vuelta com-
pleta de la tuerca de ajuste, la dis-
tancia A cambia 1,5 mm (0,059 in).
Para medir la distancia A, la rueda
trasera debe estar levantada del
suelo. (Consulte la página 6-36.)

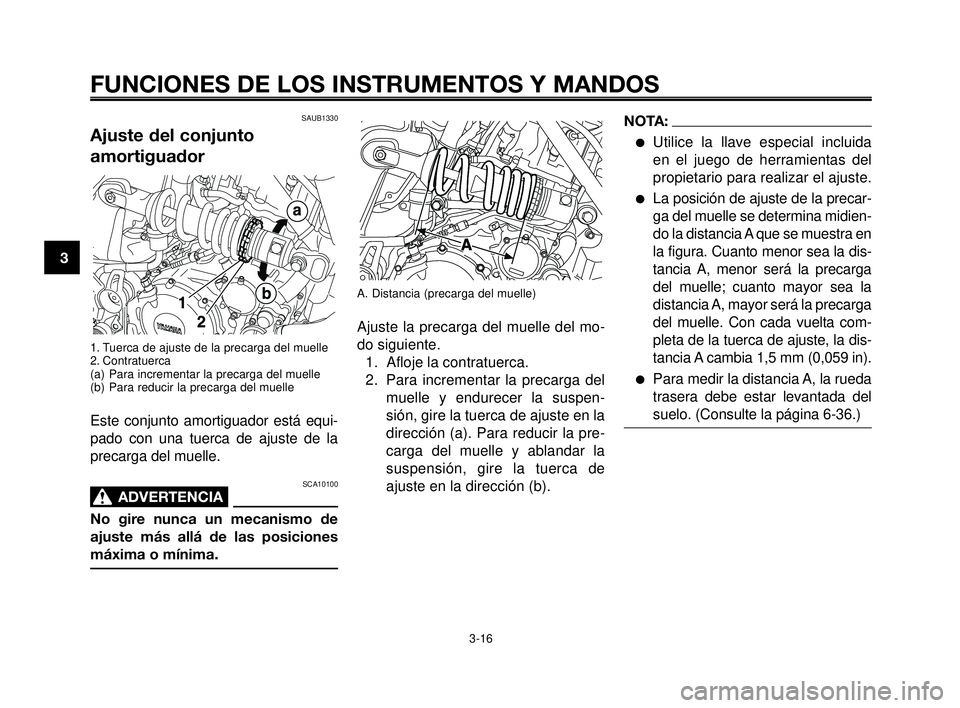

SAUB1330
Ajuste del conjunto
amortiguador
1. Tuerca de ajuste de la precarga del muelle
2. Contratuerca
(a) Para incrementar la precarga del muelle
(b) Para reducir la precarga del muelle
Este conjunto amortiguador está equi-
pado con una tuerca de ajuste de la
precarga del muelle.
SCA10100
ADVERTENCIA0
No gire nunca un mecanismo de
ajuste más allá de las posiciones
máxima o mínima.
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-16
Page 33 of 99
1
2
3
4
5
6
7
8
9
10
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-17

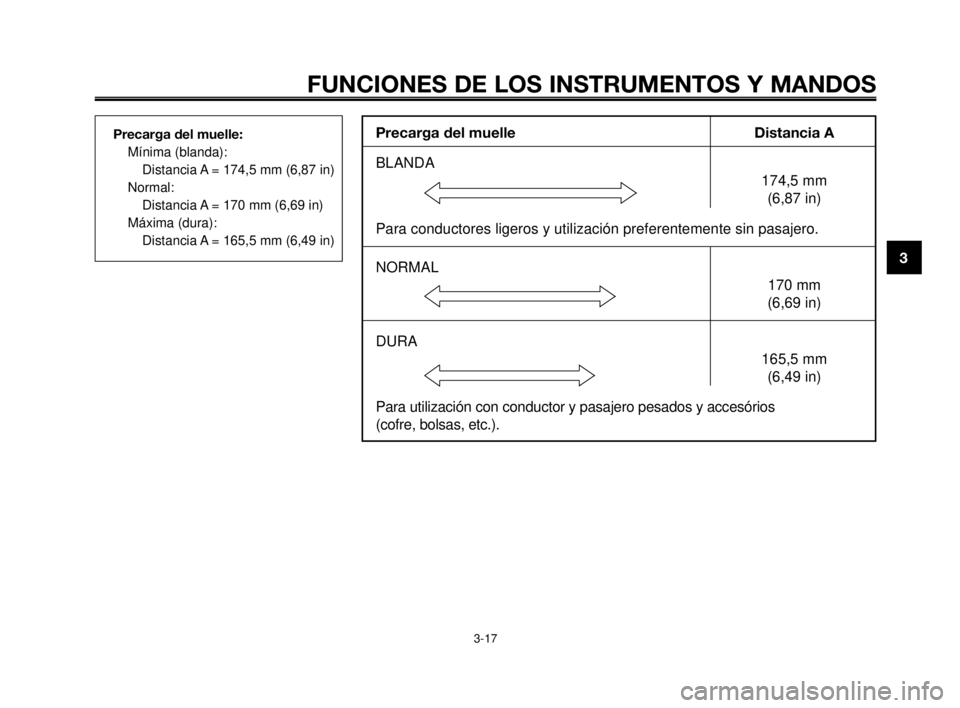

Precarga del muelle:
Mínima (blanda):
Distancia A = 174,5 mm (6,87 in)
Normal:
Distancia A = 170 mm (6,69 in)
Máxima (dura):
Distancia A = 165,5 mm (6,49 in)Precarga del muelle Distancia A
BLANDA
174,5 mm
(6,87 in)
Para conductores ligeros y utilización preferentemente sin pasajero.
NORMAL
170 mm
(6,69 in)
DURA
165,5 mm
(6,49 in)
Para utilización con conductor y pasajero pesados y accesórios
(cofre, bolsas, etc.).
MY03 01-03 SPA 24-10-2005 16:16 Pagina 3-17
Page 34 of 99

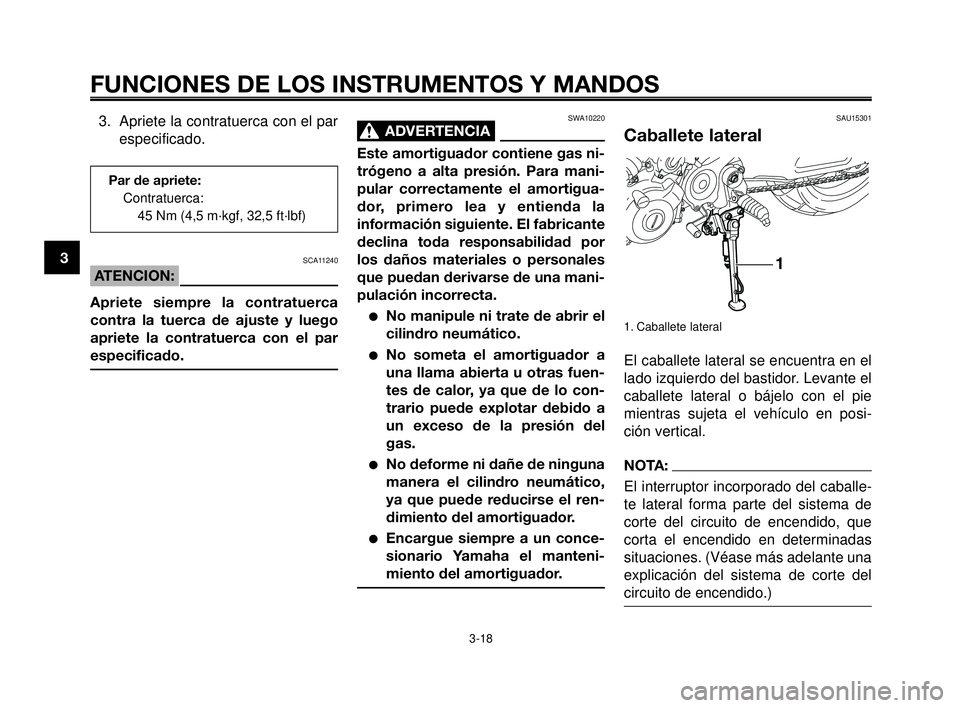

SAU15301
Caballete lateral
1. Caballete lateral
El caballete lateral se encuentra en el
lado izquierdo del bastidor. Levante el
caballete lateral o bájelo con el pie
mientras sujeta el vehículo en posi-
ción vertical.
NOTA:
El interruptor incorporado del caballe-
te lateral forma parte del sistema de
corte del circuito de encendido, que
corta el encendido en determinadas
situaciones. (Véase más adelante una
explicación del sistema de corte del
circuito de encendido.)
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-18
1
2
3
4
5
6
7
8
9
10
3. Apriete la contratuerca con el par
especificado.
SCA11240
ATENCION:
Apriete siempre la contratuerca
contra la tuerca de ajuste y luego
apriete la contratuerca con el par
especificado.
SWA10220
ADVERTENCIA0
Este amortiguador contiene gas ni-
trógeno a alta presión. Para mani-
pular correctamente el amortigua-
dor, primero lea y entienda la
información siguiente. El fabricante
declina toda responsabilidad por
los daños materiales o personales
que puedan derivarse de una mani-
pulación incorrecta.
No manipule ni trate de abrir el
cilindro neumático.
No someta el amortiguador a
una llama abierta u otras fuen-
tes de calor, ya que de lo con-
trario puede explotar debido a
un exceso de la presión del
gas.
No deforme ni dañe de ninguna
manera el cilindro neumático,
ya que puede reducirse el ren-
dimiento del amortiguador.
Encargue siempre a un conce-
sionario Yamaha el manteni-
miento del amortiguador.
Par de apriete:
Contratuerca:
45 Nm (4,5 m·kgf, 32,5 ft·lbf)
MY03 01-03 SPA 24-10-2005 15:11 Pagina 3-18
Page 35 of 99
1
2
3
4
5
6
7
8
9
10
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS

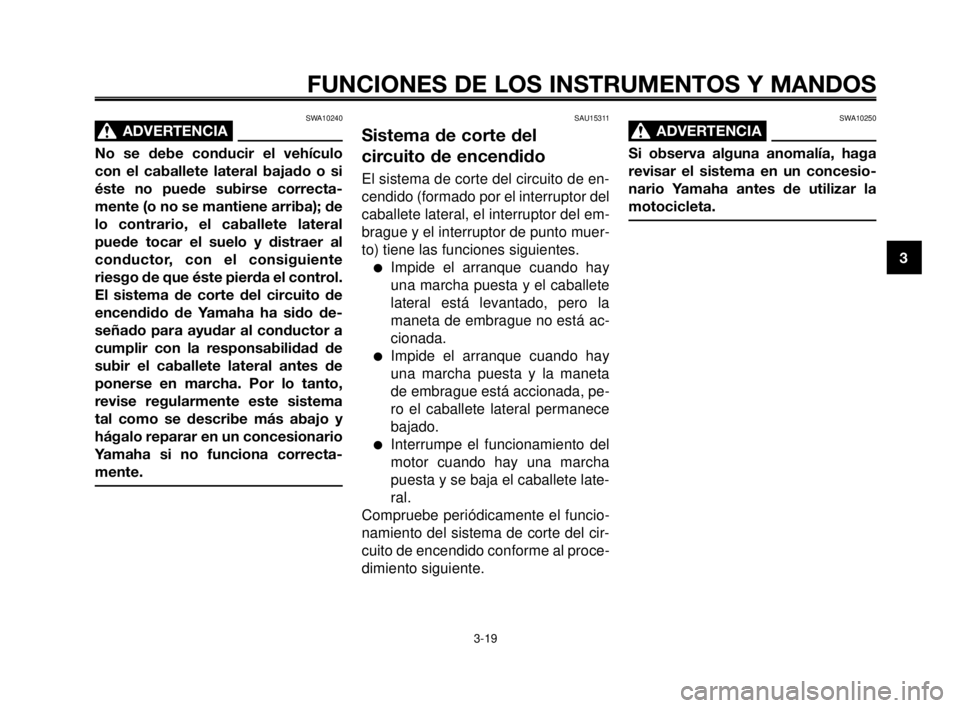

SWA10240
ADVERTENCIA0
No se debe conducir el vehículo
con el caballete lateral bajado o si
éste no puede subirse correcta-
mente (o no se mantiene arriba); de
lo contrario, el caballete lateral
puede tocar el suelo y distraer al
conductor, con el consiguiente
riesgo de que éste pierda el control.
El sistema de corte del circuito de
encendido de Yamaha ha sido de-
señado para ayudar al conductor a
cumplir con la responsabilidad de
subir el caballete lateral antes de
ponerse en marcha. Por lo tanto,
revise regularmente este sistema
tal como se describe más abajo y
hágalo reparar en un concesionario
Yamaha si no funciona correcta-
mente.
3-19
SAU15311
Sistema de corte del
circuito de encendido
El sistema de corte del circuito de en-
cendido (formado por el interruptor del
caballete lateral, el interruptor del em-
brague y el interruptor de punto muer-
to) tiene las funciones siguientes.
Impide el arranque cuando hay
una marcha puesta y el caballete
lateral está levantado, pero la
maneta de embrague no está ac-
cionada.
Impide el arranque cuando hay
una marcha puesta y la maneta
de embrague está accionada, pe-
ro el caballete lateral permanece
bajado.
Interrumpe el funcionamiento del
motor cuando hay una marcha
puesta y se baja el caballete late-
ral.
Compruebe periódicamente el funcio-
namiento del sistema de corte del cir-
cuito de encendido conforme al proce-
dimiento siguiente.
SWA10250
ADVERTENCIA0
Si observa alguna anomalía, haga
revisar el sistema en un concesio-
nario Yamaha antes de utilizar la
motocicleta.
MY03 01-03 SPA 24-10-2005 15:12 Pagina 3-19
Page 36 of 99
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-20
1
2
3
4
5
6
7
8
9
10

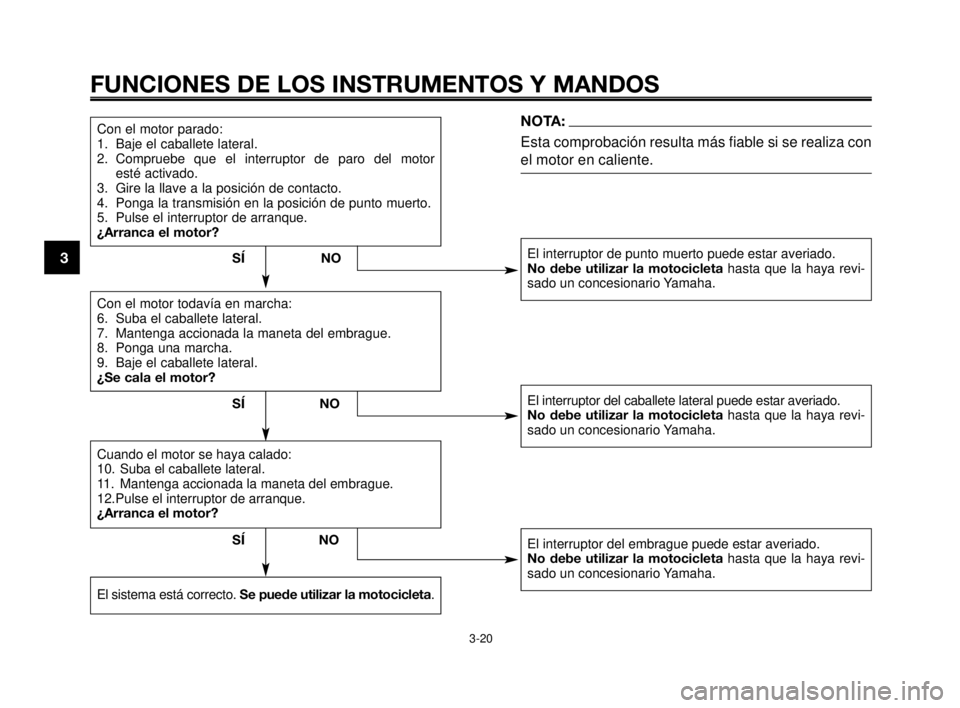

Con el motor parado:
1. Baje el caballete lateral.
2. Compruebe que el interruptor de paro del motor
esté activado.
3. Gire la llave a la posición de contacto.
4. Ponga la transmisión en la posición de punto muerto.
5. Pulse el interruptor de arranque.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
NOTA:
Esta comprobación resulta más fiable si se realiza con
el motor en caliente.
El interruptor de punto muerto puede estar averiado.
No debe utilizar la motocicletahasta que la haya revi-
sado un concesionario Yamaha.
El interruptor del caballete lateral puede estar averiado.
No debe utilizar la motocicleta hasta que la haya revi-
sado un concesionario Yamaha.
El interruptor del embrague puede estar averiado.
No debe utilizar la motocicletahasta que la haya revi-
sado un concesionario Yamaha.
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12.Pulse el interruptor de arranque.
¿Arranca el motor?
El sistema está correcto. Se puede utilizar la motocicleta.
SÍ NO
NO SÍ
NO SÍ
MY03 01-03 SPA 24-10-2005 15:12 Pagina 3-20
Page 37 of 99
1
2
3
4
5
6
7
8
9
10
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-1

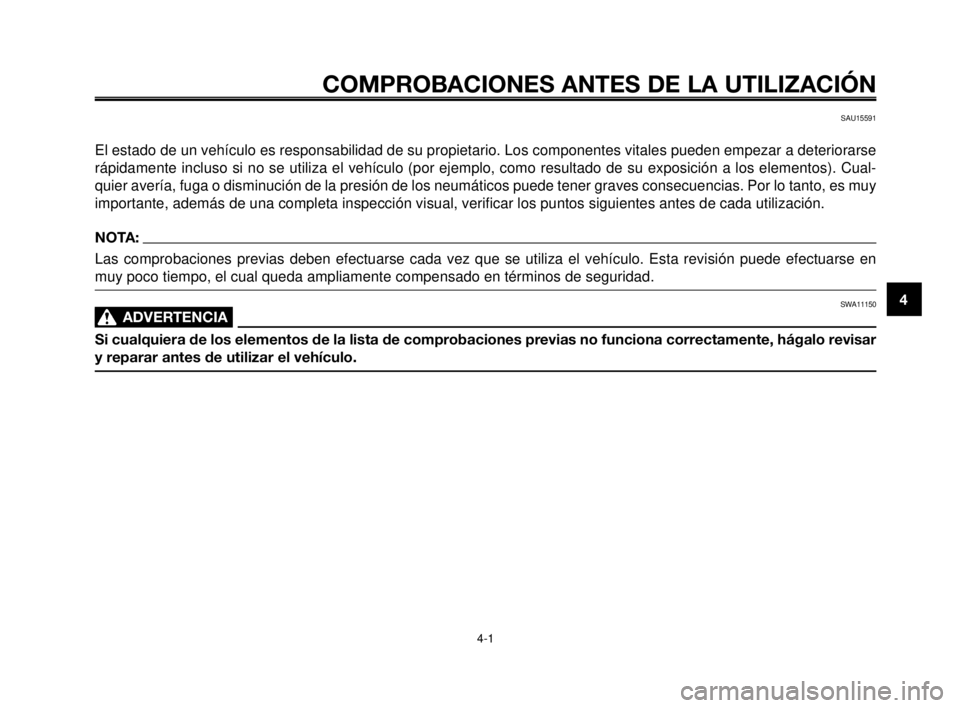

SAU15591
El estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse
rápidamente incluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cual-
quier avería, fuga o disminución de la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy
importante, además de una completa inspección visual, verificar los puntos siguientes antes de cada utilización.
NOTA:
Las comprobaciones previas deben efectuarse cada vez que se utiliza el vehículo. Esta revisión puede efectuarse en
muy poco tiempo, el cual queda ampliamente compensado en términos de seguridad.
SWA11150
ADVERTENCIA0
Si cualquiera de los elementos de la lista de comprobaciones previas no funciona correctamente, hágalo revisar
y reparar antes de utilizar el vehículo.
MY03 04-06 SPA 24-10-2005 15:08 Pagina 1
Page 38 of 99
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
1
2
3
4
5
6
7
8
9
10

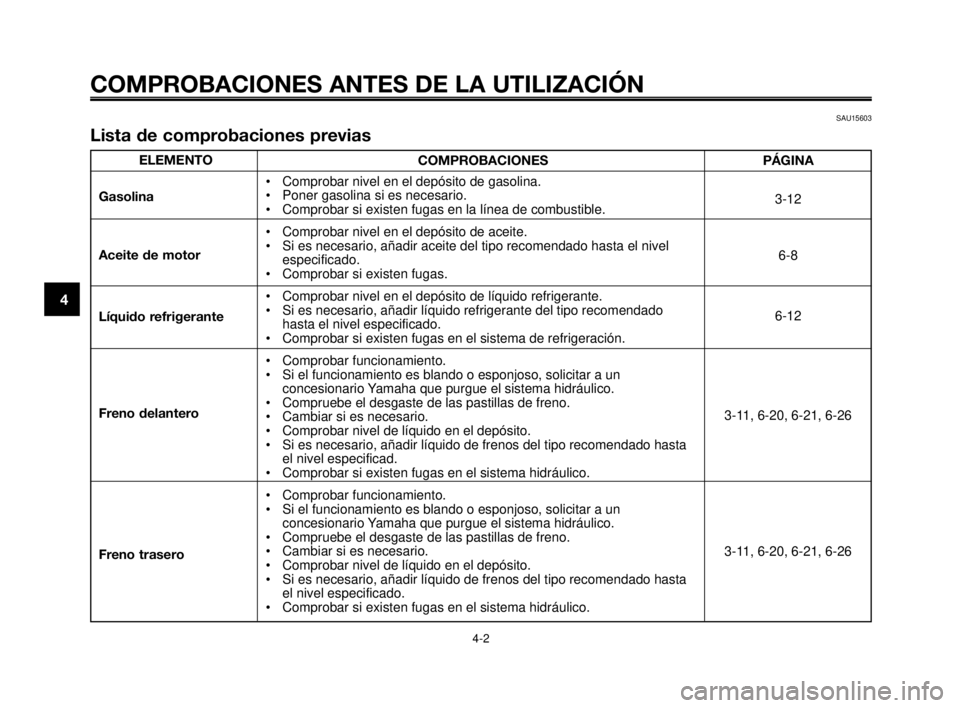

ELEMENTO
Gasolina
Aceite de motor
Líquido refrigerante
Freno delantero
Freno trasero
SAU15603
Lista de comprobaciones previas
COMPROBACIONES
• Comprobar nivel en el depósito de gasolina.
• Poner gasolina si es necesario.
• Comprobar si existen fugas en la línea de combustible.
• Comprobar nivel en el depósito de aceite.
• Si es necesario, añadir aceite del tipo recomendado hasta el nivel
especificado.
• Comprobar si existen fugas.
• Comprobar nivel en el depósito de líquido refrigerante.
• Si es necesario, añadir líquido refrigerante del tipo recomendado
hasta el nivel especificado.
• Comprobar si existen fugas en el sistema de refrigeración.
• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un
concesionario Yamaha que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añadir líquido de frenos del tipo recomendado hasta
el nivel especificad.
• Comprobar si existen fugas en el sistema hidráulico.
• Comprobar funcionamiento.
• Si el funcionamiento es blando o esponjoso, solicitar a un
concesionario Yamaha que purgue el sistema hidráulico.
• Compruebe el desgaste de las pastillas de freno.
• Cambiar si es necesario.
• Comprobar nivel de líquido en el depósito.
• Si es necesario, añadir líquido de frenos del tipo recomendado hasta
el nivel especificado.
• Comprobar si existen fugas en el sistema hidráulico.PÁGINA
3-12
6-8
6-12
3-11, 6-20, 6-21, 6-26
3-11, 6-20, 6-21, 6-26
MY03 04-06 SPA 24-10-2005 15:08 Pagina 2
Page 39 of 99
1
2
3
4
5
6
7
8
9
10
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-3

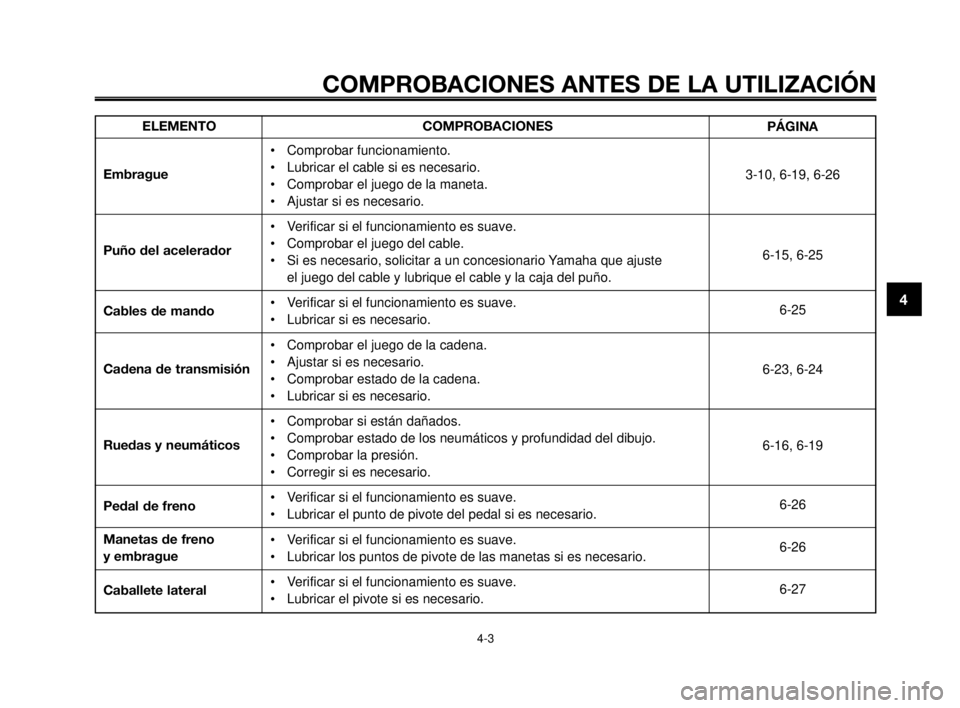

ELEMENTO
Embrague
Puño del acelerador
Cables de mando
Cadena de transmisión
Ruedas y neumáticos
Pedal de freno
Manetas de freno
y embrague
Caballete lateralCOMPROBACIONES
• Comprobar funcionamiento.
• Lubricar el cable si es necesario.
• Comprobar el juego de la maneta.
• Ajustar si es necesario.
• Verificar si el funcionamiento es suave.
• Comprobar el juego del cable.
• Si es necesario, solicitar a un concesionario Yamaha que ajuste
el juego del cable y lubrique el cable y la caja del puño.
• Verificar si el funcionamiento es suave.
• Lubricar si es necesario.
• Comprobar el juego de la cadena.
• Ajustar si es necesario.
• Comprobar estado de la cadena.
• Lubricar si es necesario.
• Comprobar si están dañados.
• Comprobar estado de los neumáticos y profundidad del dibujo.
• Comprobar la presión.
• Corregir si es necesario.
• Verificar si el funcionamiento es suave.
• Lubricar el punto de pivote del pedal si es necesario.
• Verificar si el funcionamiento es suave.
• Lubricar los puntos de pivote de las manetas si es necesario.
• Verificar si el funcionamiento es suave.
• Lubricar el pivote si es necesario.PÁGINA
3-10, 6-19, 6-26
6-15, 6-25
6-25
6-23, 6-24
6-16, 6-19
6-26
6-26
6-27
MY03 04-06 SPA 24-10-2005 15:08 Pagina 3
Page 40 of 99

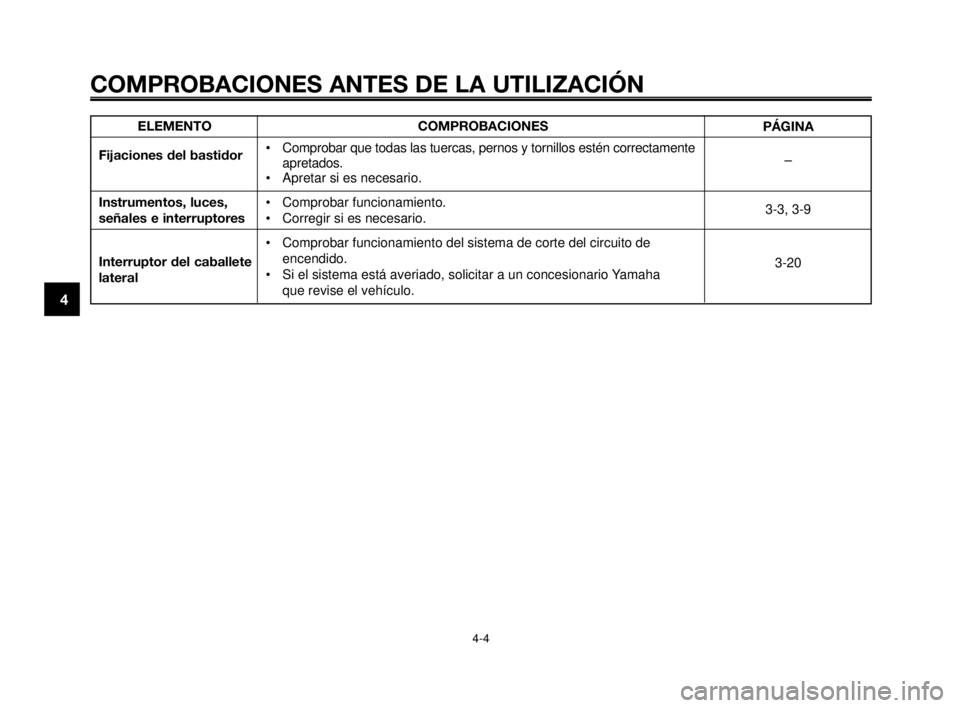

COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-4
1
2
3
4
5
6
7
8
9
10
ELEMENTO
Fijaciones del bastidor
Instrumentos, luces,
señales e interruptores
Interruptor del caballete
lateralCOMPROBACIONES
• Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.
• Apretar si es necesario.
• Comprobar funcionamiento.
• Corregir si es necesario.
• Comprobar funcionamiento del sistema de corte del circuito de
encendido.
• Si el sistema está averiado, solicitar a un concesionario Yamaha
que revise el vehículo.PÁGINA
–
3-3, 3-9
3-20
MY03 04-06 SPA 24-10-2005 15:08 Pagina 4
