Sicherheitsinformationen
1-4
1

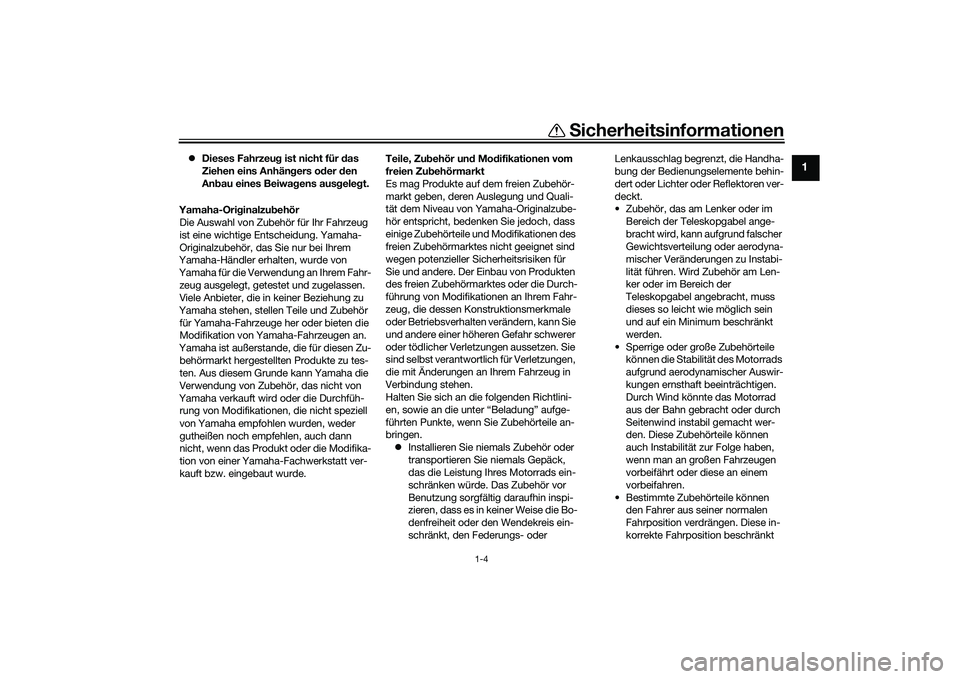

 Dieses Fahrzeu g ist nicht für d as
Ziehen eins Anhän gers o der den
An bau eines Beiwag ens ausgeleg t.
Yamaha-Ori ginalzu behör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem Fahr-
zeug ausgelegt, getestet und zugelassen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu- behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh- rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder
gutheißen noch empfehlen, auch dann
nicht, wenn das Produkt oder die Modifika-
tion von einer Yamaha-Fachwerkstatt ver-
kauft bzw. eingebaut wurde. Teile, Zu
behör un d Mo difikationen vom
freien Zu behörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Quali-
tät dem Niveau von Yamaha-Originalzube-
hör entspricht, bedenken Sie jedoch, dass
einige Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.
Halten Sie sich an die folgenden Richtlini-
en, sowie an die unter “Beladung” aufge-
führten Punkte, wenn Sie Zubehörteile an-
bringen.  Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrads ein-
schränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
• Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.
• Sperrige oder große Zubehörteile können die Stabilität des Motorrads
aufgrund aerodynamischer Auswir-
kungen ernsthaft beeinträchtigen.
Durch Wind könnte das Motorrad
aus der Bahn gebracht oder durch
Seitenwind instabil gemacht wer-
den. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem
vorbeifahren.
• Bestimmte Zubehörteile können den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
UB08G1G0.book Page 4 Friday, October 2, 2015 9:45 AM

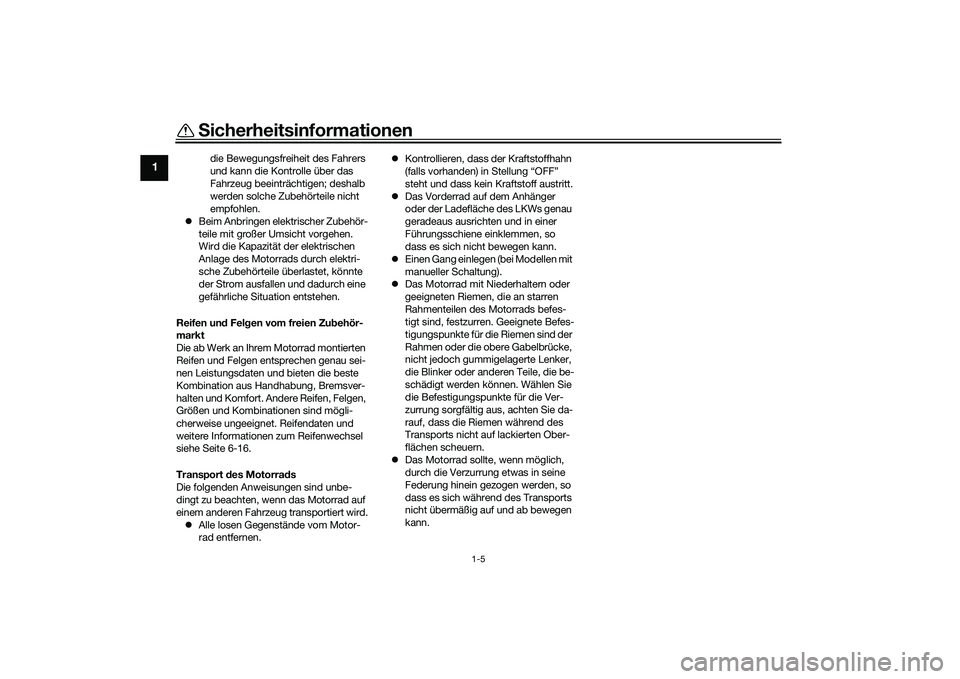

Sicherheitsinformationen
1-5
1
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
 Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen un d Fel gen vom freien Zu behör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind mögli-
cherweise ungeeignet. Reifendaten und
weitere Informationen zum Reifenwechsel
siehe Seite 6-16.
Transport des Motorra ds
Die folgenden Anweisungen sind unbe-
dingt zu beachten, wenn das Motorrad auf
einem anderen Fahrzeug transportiert wird.  Alle losen Gegenstände vom Motor-
rad entfernen. 
Kontrollieren, dass der Kraftstoffhahn
(falls vorhanden) in Stellung “OFF”
steht und dass kein Kraftstoff austritt.
 Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.
 Einen Gang einlegen (bei Modellen mit
manueller Schaltung).
 Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befes-
tigt sind, festzurren. Geeignete Befes-
tigungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Ver-
zurrung sorgfältig aus, achten Sie da-
rauf, dass die Riemen während des
Transports nicht auf lackierten Ober-
flächen scheuern.
 Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
UB08G1G0.book Page 5 Friday, October 2, 2015 9:45 AM

Beschreibung
2-1
2
GAU10411

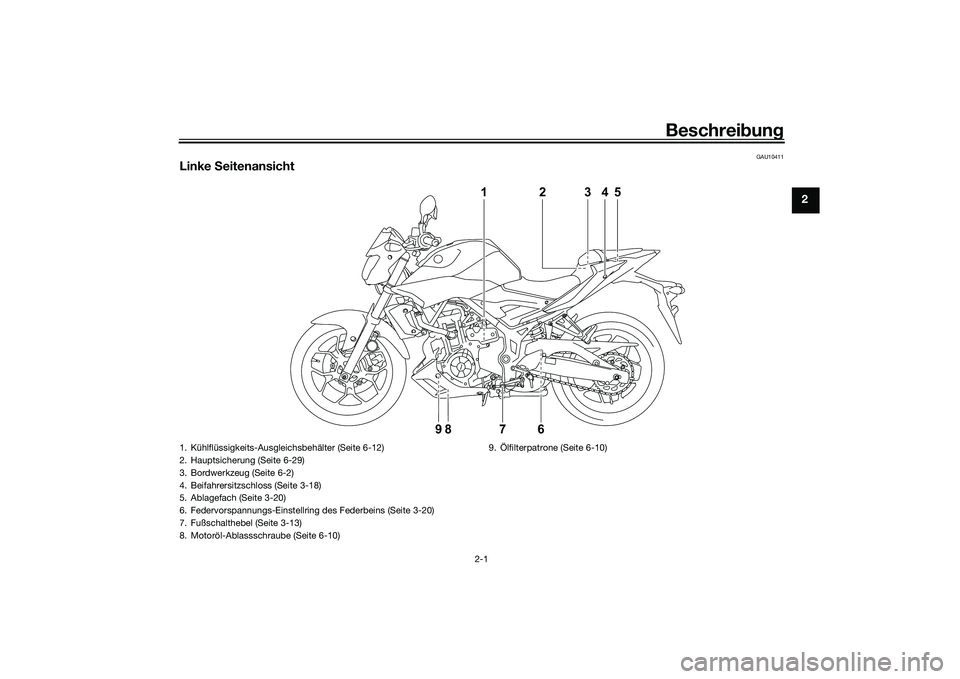

Linke Seitenansicht
1
76 2345
98
1. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-12)
2. Hauptsicherung (Seite 6-29)
3. Bordwerkzeug (Seite 6-2)
4. Beifahrersitzschloss (Seite 3-18)
5. Ablagefach (Seite 3-20)
6. Federvorspannungs-Einstellring des Federbeins (Seite 3-20)
7. Fußschalthebel (Seite 3-13)
8. Motoröl-Ablassschraube (Seite 6-10) 9. Ölfilterpatrone (Seite 6-10)
UB08G1G0.book Page 1 Friday, October 2, 2015 9:45 AM

Beschreibung
2-2
2
GAU10421

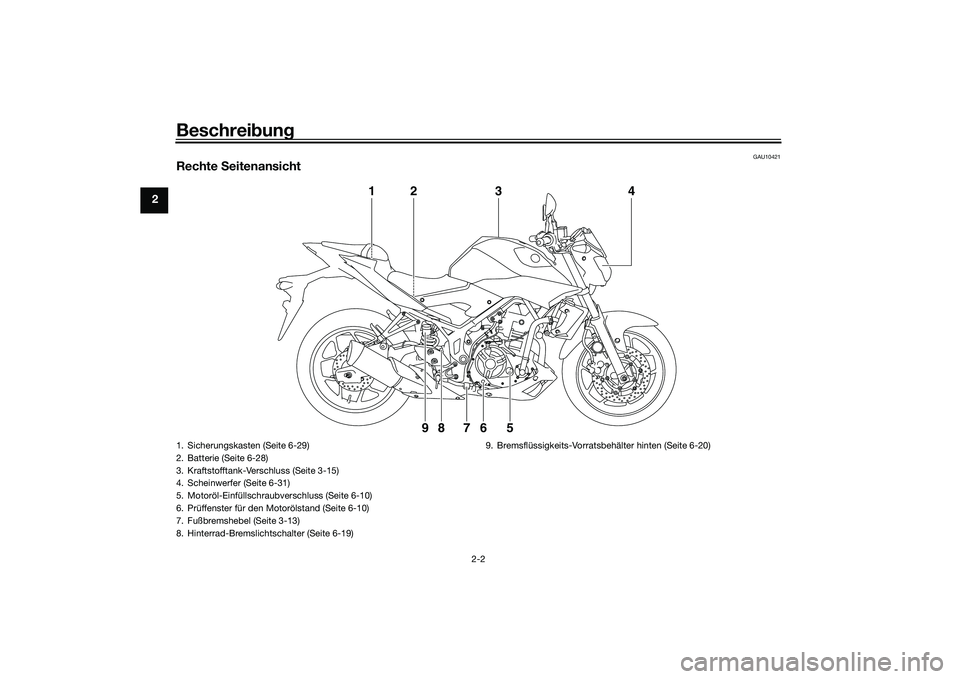

Rechte Seitenansicht
1
98 76 5
23
4
1. Sicherungskasten (Seite 6-29)
2. Batterie (Seite 6-28)
3. Kraftstofftank-Verschluss (Seite 3-15)
4. Scheinwerfer (Seite 6-31)
5. Motoröl-Einfüllschraubverschluss (Seite 6-10)
6. Prüffenster für den Motorölstand (Seite 6-10)
7. Fußbremshebel (Seite 3-13)
8. Hinterrad-Bremslichtschalter (Seite 6-19)
9. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-20)UB08G1G0.book Page 2 Friday, October 2, 2015 9:45 AM

Beschreibung
2-3
2
GAU10431

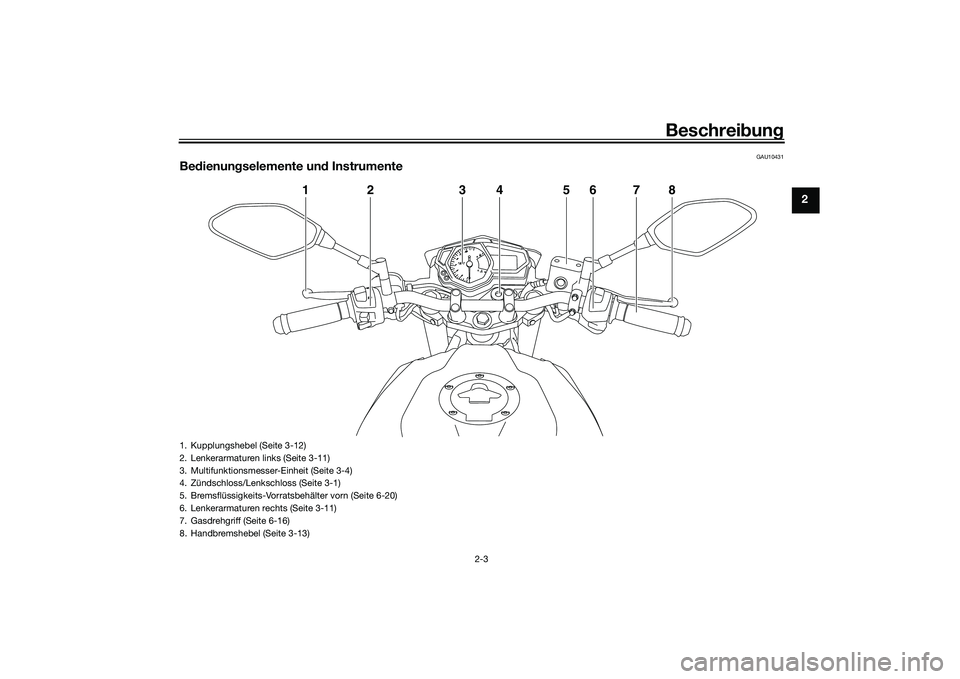

Be dienun gselemente un d Instrumente
1
2
3
4
5
6
7
8
1. Kupplungshebel (Seite 3-12)
2. Lenkerarmaturen links (Seite 3-11)
3. Multifunktionsmesser-Einheit (Seite 3-4)
4. Zündschloss/Lenkschloss (Seite 3-1)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-20)
6. Lenkerarmaturen rechts (Seite 3-11)
7. Gasdrehgriff (Seite 6-16)
8. Handbremshebel (Seite 3-13)
UB08G1G0.book Page 3 Friday, October 2, 2015 9:45 AM

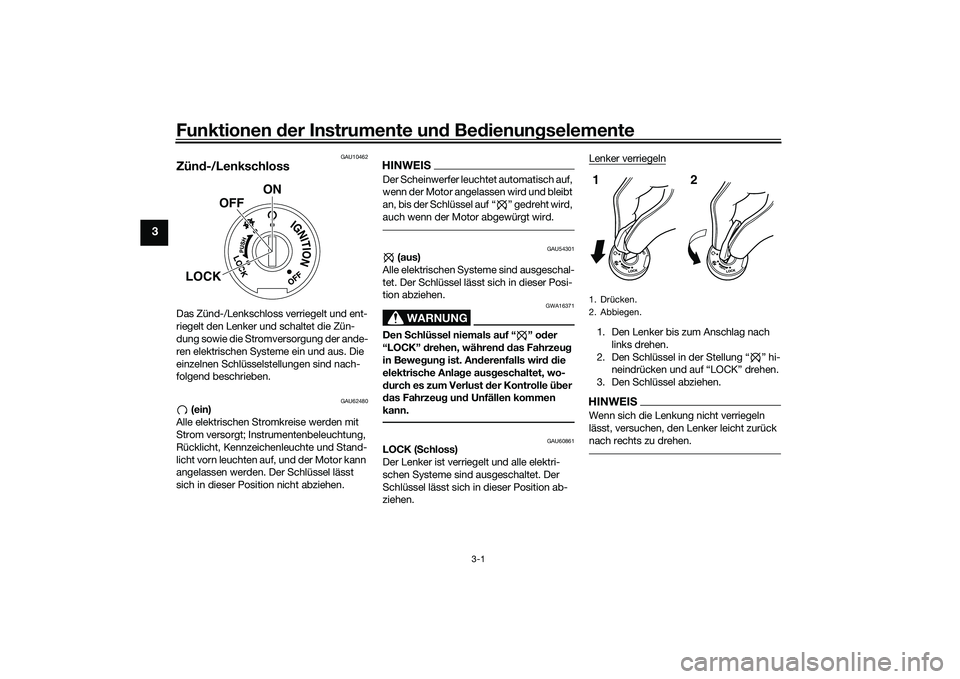

Funktionen der Instru mente un d Be dienun gselemente
3-1
3
GAU10462
Zünd -/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
GAU62480
(ein)
Alle elektrischen Stromkreise werden mit
Strom versorgt; Instrumentenbeleuchtung,
Rücklicht, Kennzeichenleuchte und Stand-
licht vorn leuchten auf, und der Motor kann
angelassen werden. Der Schlüssel lässt
sich in dieser Position nicht abziehen.
HINWEISDer Scheinwerfer leuchtet automatisch auf,
wenn der Motor angelassen wird und bleibt
an, bis der Schlüssel auf “ ” gedreht wird,
auch wenn der Motor abgewürgt wird.
GAU54301
(aus)
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA16371
Den Schlüssel niemals auf “ ” o der
“LOCK” drehen, währen d d as Fahrzeu g
in Bewe gun g ist. An derenfalls wir d d ie
elektrische Anla ge aus geschaltet, wo-
d urch es zum Verlust d er Kontrolle über
d as Fahrzeu g un d Unfällen kommen
kann.
GAU60861
LOCK ( Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen. Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in der Stellung “ ” hi- neindrücken und auf “LOCK” drehen.
3. Den Schlüssel abziehen.HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.12
UB08G1G0.book Page 1 Friday, October 2, 2015 9:45 AM

Funktionen der Instru mente un d Be dienun gselemente
3-2
3

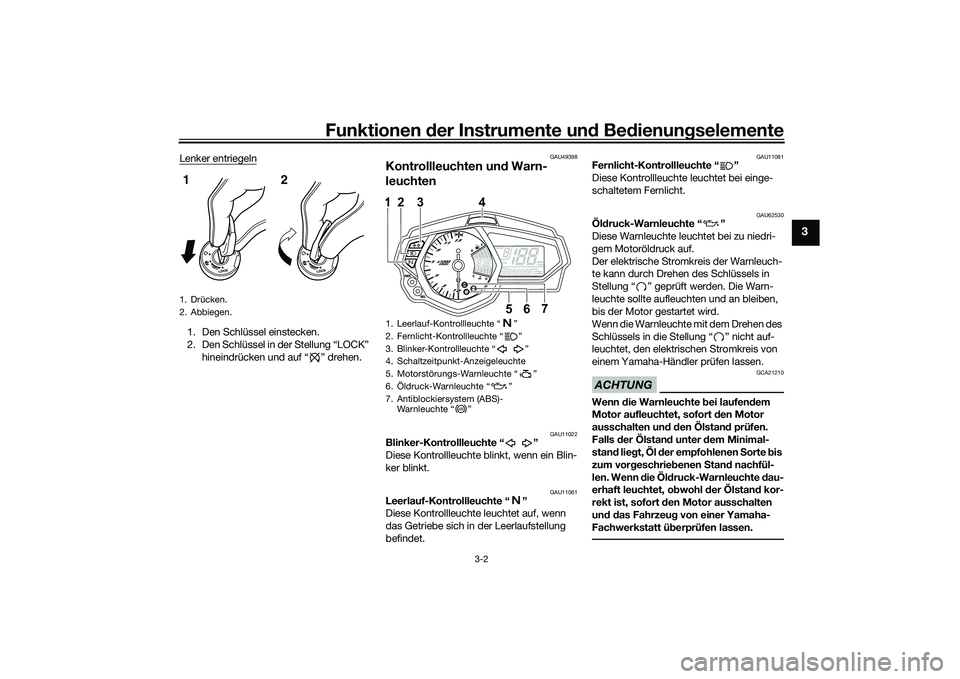

Lenker entriegeln1. Den Schlüssel einstecken.
2. Den Schlüssel in der Stellung “LOCK”
hineindrücken und auf “ ” drehen.
GAU49398
Kontrollleuchten un d Warn-
leuchten
GAU11022
Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn ein Blin-
ker blinkt.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU62530
Öl druck-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motoröldruck auf.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ ” geprüft werden. Die Warn-
leuchte sollte aufleuchten und an bleiben,
bis der Motor gestartet wird.
Wenn die Warnleuchte mit dem Drehen des
Schlüssels in die Stellung “ ” nicht auf-
leuchtet, den elektrischen Stromkreis von
einem Yamaha-Händler prüfen lassen.ACHTUNG
GCA21210
Wenn die Warnleuchte b ei laufendem
Motor aufleuchtet, sofort den Motor
ausschalten un d d en Ölstan d prüfen.
Falls der Ölstan d unter d em Minimal-
stan d lie gt, Öl der empfohlenen Sorte bis
zum vor geschrie benen Stan d nachfül-
len. Wenn die Öl druck-Warnleuchte dau-
erhaft leuchtet, o bwohl der Ölstan d kor-
rekt ist, sofort den Motor ausschalten
un d d as Fahrzeu g von einer Yamaha-
Fachwerkstatt ü berprüfen lassen.
1. Drücken.
2. Abbiegen.12
1. Leerlauf-Kontrollleuchte “ ”
2. Fernlicht-Kontrollleuchte “ ”
3. Blinker-Kontrollleuchte “ ”
4. Schaltzeitpunkt-Anzeigeleuchte
5. Motorstörungs-Warnleuchte “ ”
6. Öldruck-Warnleuchte “ ”
7. Antiblockiersystem (ABS)-
Warnleuchte “ ”
5
6
3
1
2
4
km/hkm/L
L/100km7MPHmileMPG
ABS
UB08G1G0.book Page 2 Friday, October 2, 2015 9:45 AM

Funktionen der Instru mente un d Be dienun gselemente
3-3
3

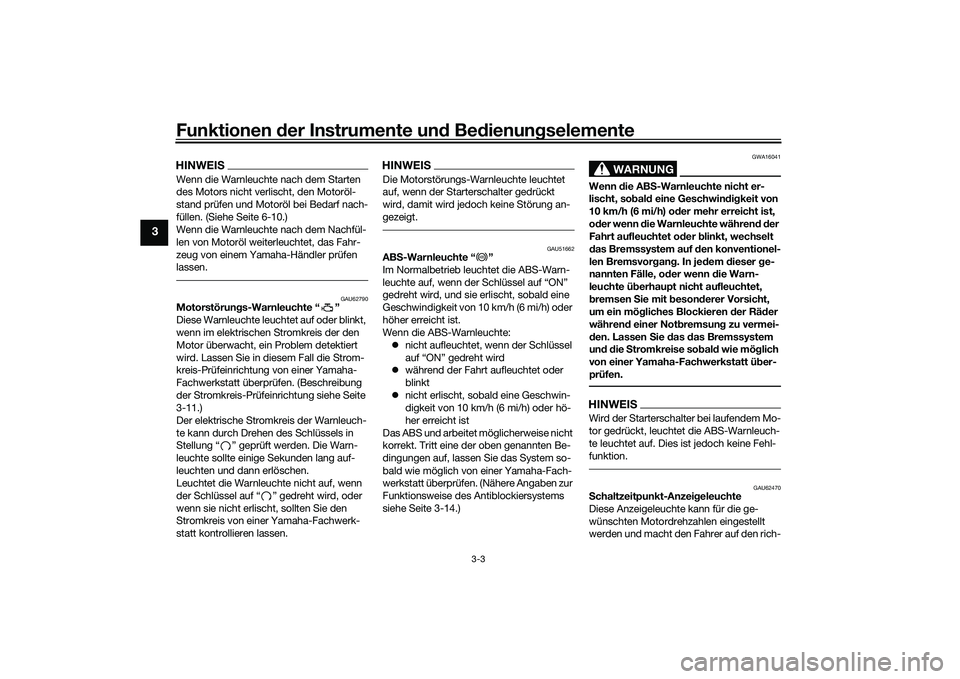

HINWEISWenn die Warnleuchte nach dem Starten
des Motors nicht verlischt, den Motoröl-
stand prüfen und Motoröl bei Bedarf nach-
füllen. (Siehe Seite 6-10.)
Wenn die Warnleuchte nach dem Nachfül-
len von Motoröl weiterleuchtet, das Fahr-
zeug von einem Yamaha-Händler prüfen
lassen.
GAU62790
Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf oder blinkt,
wenn im elektrischen Stromkreis der den
Motor überwacht, ein Problem detektiert
wird. Lassen Sie in diesem Fall die Strom-
kreis-Prüfeinrichtung von einer Yamaha-
Fachwerkstatt überprüfen. (Beschreibung
der Stromkreis-Prüfein richtung siehe Seite
3-11.)
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ ” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ ” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
HINWEISDie Motorstörungs-Wa rnleuchte leuchtet
auf, wenn der Starterschalter gedrückt
wird, damit wird jedoch keine Störung an-
gezeigt.
GAU51662
AB S-Warnleuchte “ ”
Im Normalbetrieb leuchtet die ABS-Warn-
leuchte auf, wenn der Schlüssel auf “ON”
gedreht wird, und sie erlischt, sobald eine
Geschwindigkeit von 10 km/h (6 mi/h) oder
höher erreicht ist.
Wenn die ABS-Warnleuchte:  nicht aufleuchtet, wenn der Schlüssel
auf “ON” gedreht wird
 während der Fahrt aufleuchtet oder
blinkt
 nicht erlischt, sobald eine Geschwin-
digkeit von 10 km/h (6 mi/h) oder hö-
her erreicht ist
Das ABS und arbeitet möglicherweise nicht
korrekt. Tritt eine der oben genannten Be-
dingungen auf, lassen Sie das System so-
bald wie möglich von einer Yamaha-Fach-
werkstatt überprüfen. (Nähere Angaben zur
Funktionsweise des Antiblockiersystems
siehe Seite 3-14.)
WARNUNG
GWA16041
Wenn die AB S-Warnleuchte nicht er-
lischt, so bal d eine Geschwin dig keit von
10 km/h (6 mi/h) o der mehr erreicht ist,
o der wenn die Warnleuchte währen d d er
Fahrt aufleuchtet o der blinkt, wechselt
d as Bremssystem auf den konventionel-
len Bremsvorg ang. In je dem dieser ge-
nannten Fälle, o der wenn die Warn-
leuchte üb erhaupt nicht aufleuchtet,
b remsen Sie mit b esonderer Vorsicht,
um ein mö gliches Blockieren der Rä der
währen d einer Not bremsun g zu vermei-
d en. Lassen Sie das das Bremssystem
un d d ie Stromkreise so bal d wie mö glich
von einer Yamaha-Fachwerkstatt ü ber-
prüfen.HINWEISWird der Starterschalter bei laufendem Mo-
tor gedrückt, leuchtet die ABS-Warnleuch-
te leuchtet auf. Dies ist jedoch keine Fehl-
funktion.
GAU62470
S chaltzeitpunkt-Anzei geleuchte
Diese Anzeigeleuchte kann für die ge-
wünschten Motordrehzahlen eingestellt
werden und macht den Fahrer auf den rich-
ABS
UB08G1G0.book Page 3 Friday, October 2, 2015 9:45 AM

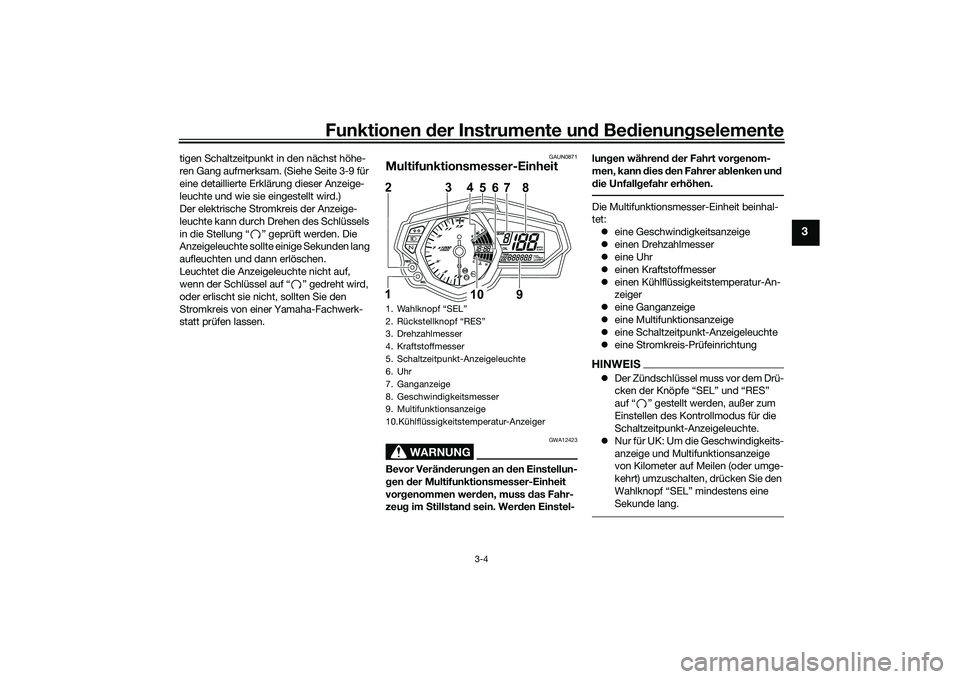

Funktionen der Instru mente un d Be dienun gselemente
3-4
3
tigen Schaltzeitpunkt in den nächst höhe-
ren Gang aufmerksam. (Siehe Seite 3-9 für
eine detaillierte Erklärung dieser Anzeige-
leuchte und wie sie eingestellt wird.)
Der elektrische Stromkreis der Anzeige-
leuchte kann durch Drehen des Schlüssels
in die Stellung “ ” geprüft werden. Die
Anzeigeleuchte sollte einige Sekunden lang
aufleuchten und dann erlöschen.
Leuchtet die Anzeigeleuchte nicht auf,
wenn der Schlüssel auf “ ” gedreht wird,
oder erlischt sie nicht, sollten Sie den
Stromkreis von eine r Yamaha-Fachwerk-
statt prüfen lassen.
GAUN0871
Multifunktionsmesser-Einheit
WARNUNG
GWA12423
Bevor Verän derun gen an d en Einstellun-
g en der Multifunktionsmesser-Einheit
vor genommen wer den, muss d as Fahr-
zeu g im S tillstan d sein. Wer den Einstel- lun
gen währen d d er Fahrt vor genom-
men, kann dies den Fahrer a blenken un d
d ie Unfall gefahr erhöhen.
Die Multifunktionsmesser-Einheit beinhal-
tet:
 eine Geschwindigkeitsanzeige
 einen Drehzahlmesser
 eine Uhr
 einen Kraftstoffmesser
 einen Kühlflüssigkeitstemperatur-An-
zeiger
 eine Ganganzeige
 eine Multifunktionsanzeige
 eine Schaltzeitpunkt-Anzeigeleuchte
 eine Stromkreis-PrüfeinrichtungHINWEISDer Zündschlüssel muss vor dem Drü-
cken der Knöpfe “SEL” und “RES”
auf “ ” gestellt werden, außer zum
Einstellen des Kontrollmodus für die
Schaltzeitpunkt-Anzeigeleuchte.
 Nur für UK: Um die Geschwindigkeits-
anzeige und Multifunktionsanzeige
von Kilometer auf Meilen (oder umge-
kehrt) umzuschalten, drücken Sie den
Wahlknopf “SEL” mindestens eine
Sekunde lang.
1. Wahlknopf “SEL”
2. Rückstellknopf “RES”
3. Drehzahlmesser
4. Kraftstoffmesser
5. Schaltzeitpunkt-Anzeigeleuchte
6. Uhr
7. Ganganzeige
8. Geschwindigkeitsmesser
9. Multifunktionsanzeige
10.Kühlflüssigkeitstemperatur-Anzeiger
10
9
1 32
4
6
5
7
8
km/hkm/L
L/100kmMPHmileMPG
UB08G1G0.book Page 4 Friday, October 2, 2015 9:45 AM

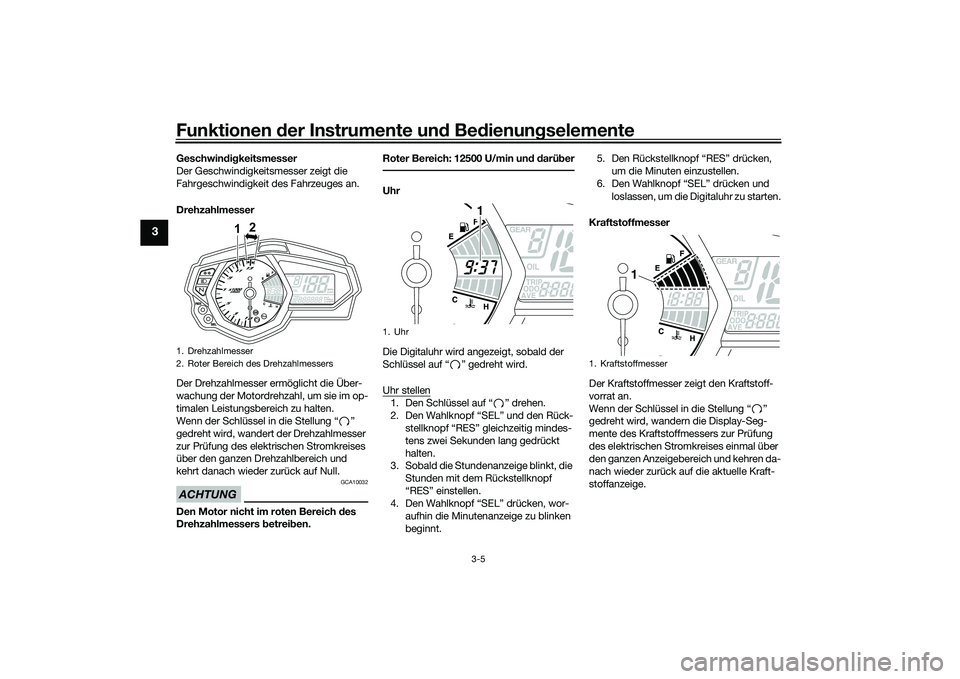

Funktionen der Instru mente un d Be dienun gselemente
3-5
3
Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an.
Drehzahlmesser
Der Drehzahlmesser ermöglicht die Über-
wachung der Motordrehzahl, um sie im op-
timalen Leistungsbereich zu halten.
Wenn der Schlüssel in die Stellung “ ”
gedreht wird, wandert der Drehzahlmesser
zur Prüfung des elektrischen Stromkreises
über den ganzen Drehzahlbereich und
kehrt danach wieder zurück auf Null.ACHTUNG
GCA10032
Den Motor nicht im roten Bereich d es
Drehzahlmessers betrei ben. Roter Bereich: 12500 U/min un
d d arü ber
Uhr
Die Digitaluhr wird angezeigt, sobald der
Schlüssel auf “ ” gedreht wird.
Uhr stellen1. Den Schlüssel auf “ ” drehen.
2. Den Wahlknopf “SEL” und den Rück-
stellknopf “RES” gleichzeitig mindes-
tens zwei Sekunden lang gedrückt
halten.
3. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Rückstellknopf
“RES” einstellen.
4. Den Wahlknopf “SEL” drücken, wor-
aufhin die Minutenanzeige zu blinken
beginnt. 5. Den Rückstellknopf “RES” drücken,
um die Minuten einzustellen.
6. Den Wahlknopf “SEL” drücken und loslassen, um die Digitaluhr zu starten.
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an.
Wenn der Schlüssel in die Stellung “ ”
gedreht wird, wandern die Display-Seg-
mente des Kraftstoffmessers zur Prüfung
des elektrischen Stromkreises einmal über
den ganzen Anzeigebereich und kehren da-
nach wieder zurück auf die aktuelle Kraft-
stoffanzeige.
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
2
1
km/hkm/L
L/100kmMPHmileMPG
1. Uhr
1
1. Kraftstoffmesser
1
UB08G1G0.book Page 5 Friday, October 2, 2015 9:45 AM
