YAMAHA MT-03 2016 Betriebsanleitungen (in German)

Funktionen der Instru mente un d Be dienun gselemente

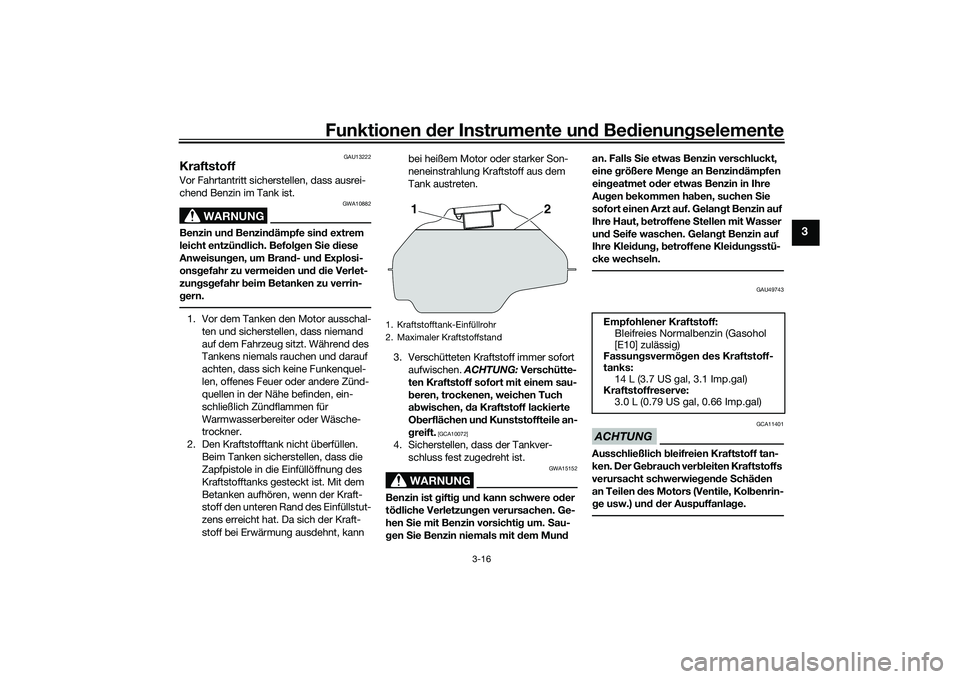

3-16
3
GAU13222
KraftstoffVor Fahrtantritt sicherstellen, dass ausrei-
chend Benzin im Tank ist.
WARNUNG
GWA10882
Benzin un d Benzin dämpfe sin d extrem
leicht entzün dlich. Befol gen Sie diese
Anweisun gen, um Bran d- und Explosi-
ons gefahr zu vermei den un d d ie Verlet-
zun gsg efahr beim Betanken zu verrin-
g ern.1. Vor dem Tanken den Motor ausschal-
ten und sicherstellen, dass niemand
auf dem Fahrzeug sitzt. Während des
Tankens niemals rauchen und darauf
achten, dass sich keine Funkenquel-
len, offenes Feuer oder andere Zünd-
quellen in der Nähe befinden, ein-
schließlich Zündflammen für
Warmwasserbereiter oder Wäsche-
trockner.
2. Den Kraftstofftank nicht überfüllen. Beim Tanken sicherstellen, dass die
Zapfpistole in die Einfüllöffnung des
Kraftstofftanks gesteckt ist. Mit dem
Betanken aufhören, wenn der Kraft-
stoff den unteren Rand des Einfüllstut-
zens erreicht hat. Da sich der Kraft-
stoff bei Erwärmung ausdehnt, kann bei heißem Motor oder starker Son-
neneinstrahlung Kraftstoff aus dem
Tank austreten.
3. Verschütteten Kraftstoff immer sofort aufwischen. ACHTUNG: Verschütte-
ten Kraftstoff sofort mit einem sau-
b eren, trockenen, weichen Tuch
a b wischen, da Kraftstoff lackierte
O berflächen un d Kunststoffteile an-
g reift.
[GCA10072]
4. Sicherstellen, dass der Tankver-
schluss fest zugedreht ist.
WARNUNG
GWA15152
Benzin ist g iftig un d kann schwere o der
tö dliche Verletzun gen verursachen. Ge-
hen Sie mit Benzin vorsichtig um. Sau-
g en Sie Benzin niemals mit dem Mun d an. Falls S
ie etwas Benzin verschluckt,
eine größere Men ge an Benzin dämpfen
ein geatmet o der etwas Benzin in Ihre
Au gen bekommen ha ben, suchen S ie
sofort einen Arzt auf. Gelan gt Benzin auf
Ihre Haut, b etroffene Stellen mit Wasser
un d S eife waschen. Gelan gt Benzin auf
Ihre Klei dun g, b etroffene Klei dun gsstü-
cke wechseln.
GAU49743
ACHTUNG
GCA11401
Ausschließlich bleifreien Kraftstoff tan-
ken. Der Geb rauch verbleiten Kraftstoffs
verursacht schwerwie gen de Schäd en
an Teilen d es Motors (Ventile, Kol benrin-
g e usw.) un d d er Auspuffanla ge.
1. Kraftstofftank-Einfüllrohr
2. Maximaler Kraftstoffstand
2
1
Empfohlener Kraftstoff:
Bleifreies Normalbenzin (Gasohol
[E10] zulässig)
Fassun gsvermö gen des Kraftstoff-
tanks: 14 L (3.7 US gal, 3.1 Imp.gal)
Kraftstoffreserve:
3.0 L (0.79 US gal, 0.66 Imp.gal)
UB08G1G0.book Page 16 Friday, October 2, 2015 9:45 AM

Funktionen der Instru mente un d Be dienun gselemente

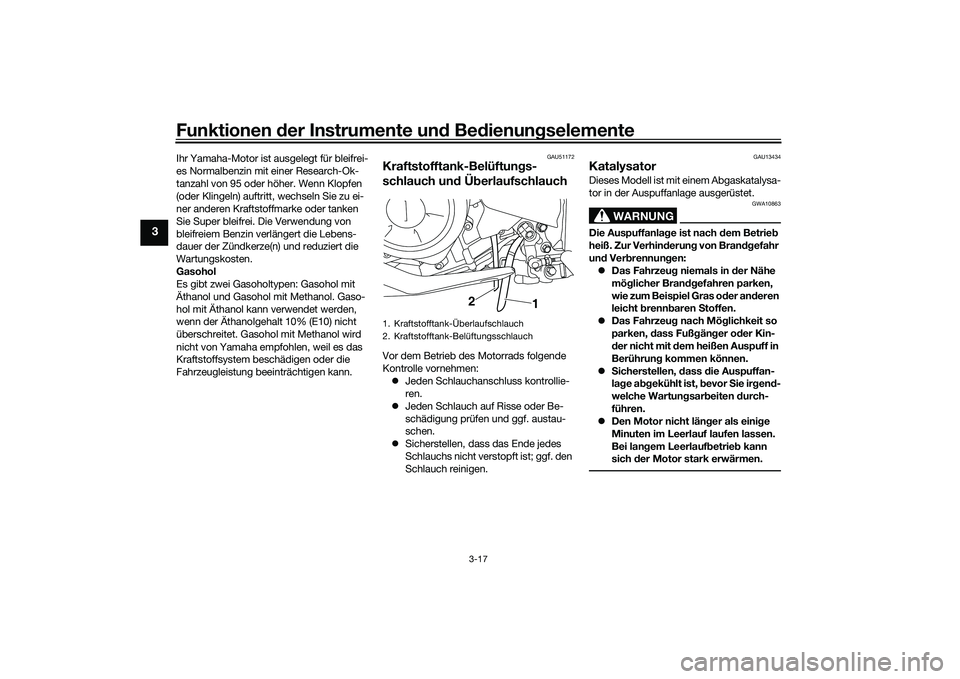

3-17
3
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 95 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftstoffmarke oder tanken
Sie Super bleifrei. Die Verwendung von
bleifreiem Benzin verlängert die Lebens-
dauer der Zündkerze(n) und reduziert die
Wartungskosten.
Gasohol
Es gibt zwei Gasoholtypen: Gasohol mit
Äthanol und Gasohol mit Methanol. Gaso-
hol mit Äthanol kann verwendet werden,
wenn der Äthanolgehalt 10% (E10) nicht
überschreitet. Gasohol mit Methanol wird
nicht von Yamaha empfohlen, weil es das
Kraftstoffsystem beschädigen oder die
Fahrzeugleistung beeinträchtigen kann.
GAU51172
Kraftstofftank-Belüftun gs-
schlauch un d Ü berlaufschlauchVor dem Betrieb des Motorrads folgende
Kontrolle vornehmen:
 Jeden Schlauchanschluss kontrollie-
ren.
 Jeden Schlauch auf Risse oder Be-
schädigung prüfen und ggf. austau-
schen.
 Sicherstellen, dass das Ende jedes
Schlauchs nicht verstopft ist; ggf. den
Schlauch reinigen.
GAU13434
KatalysatorDieses Modell ist mit einem Abgaskatalysa-
tor in der Auspuffanlage ausgerüstet.
WARNUNG
GWA10863
Die Auspuffanla ge ist nach dem Betrie b
heiß. Zur Verhin derun g von Bran dgefahr
un d Ver brennun gen:
 Das Fahrzeu g niemals in d er Nähe
mö glicher Bran dgefahren parken,
wie zum Beispiel Gras o der an deren
leicht brenn baren Stoffen.
 Das Fahrzeu g nach Mö glichkeit so
parken, dass Fuß gän ger o der Kin-
d er nicht mit dem heißen Auspuff in
Berührung kommen können.
 Sicherstellen, dass die Auspuffan-
la ge a bgekühlt ist, bevor Sie ir gen d-
welche Wartun gsar beiten durch-
führen.
 Den Motor nicht län ger als eini ge
Minuten im Leerlauf laufen lassen.
Bei lan gem
Leerlaufbetrie b kann
sich der Motor stark erwärmen.
1. Kraftstofftank-Überlaufschlauch
2. Kraftstofftank-Belüftungsschlauch
2
1
UB08G1G0.book Page 17 Friday, October 2, 2015 9:45 AM

Funktionen der Instru mente un d Be dienun gselemente

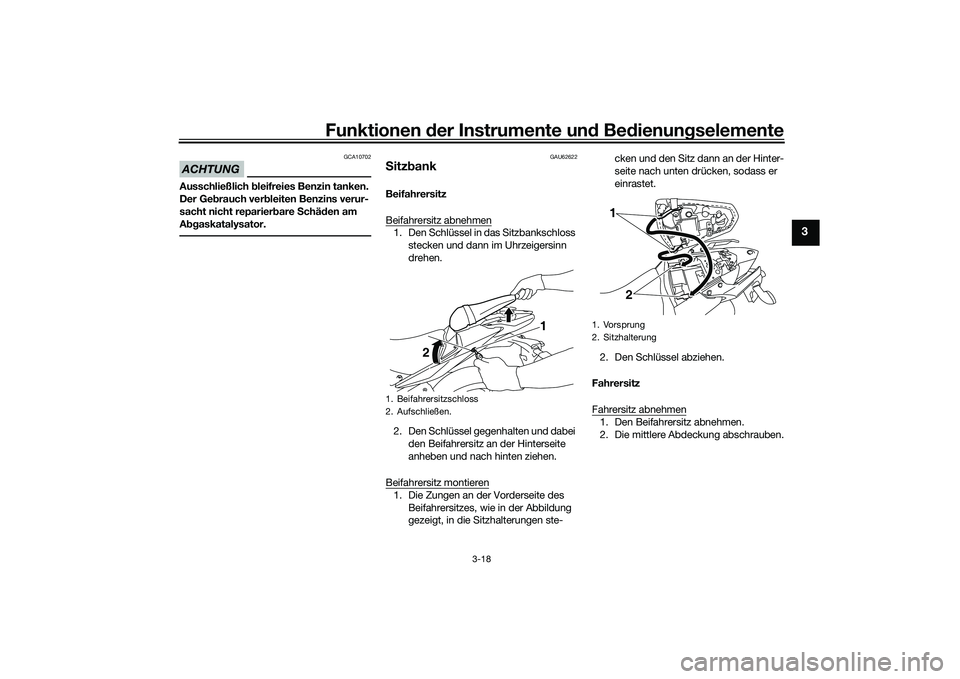

3-18
3
ACHTUNG
GCA10702
Ausschließlich bleifreies Benzin tanken.
Der Ge brauch ver bleiten Benzins verur-
sacht nicht reparier bare Schäd en am
A bgaskatalysator.
GAU62622
Sitz bankBeifahrersitz
Beifahrersitz abnehmen1. Den Schlüssel in das Sitzbankschloss
stecken und dann im Uhrzeigersinn
drehen.
2. Den Schlüssel gegenhalten und dabei den Beifahrersitz an der Hinterseite
anheben und nach hinten ziehen.
Beifahrersitz montieren1. Die Zungen an der Vorderseite des Beifahrersitzes, wie in der Abbildung
gezeigt, in die Sitzhalterungen ste- cken und den Sitz dann an der Hinter-
seite nach unten drücken, sodass er
einrastet.
2. Den Schlüssel abziehen.
Fahrersitz
Fahrersitz abnehmen
1. Den Beifahrersitz abnehmen.
2. Die mittlere Abdeckung abschrauben.
1. Beifahrersitzschloss
2. Aufschließen.
1
2
1. Vorsprung
2. Sitzhalterung
1
2
UB08G1G0.book Page 18 Friday, October 2, 2015 9:45 AM

Funktionen der Instru mente un d Be dienun gselemente

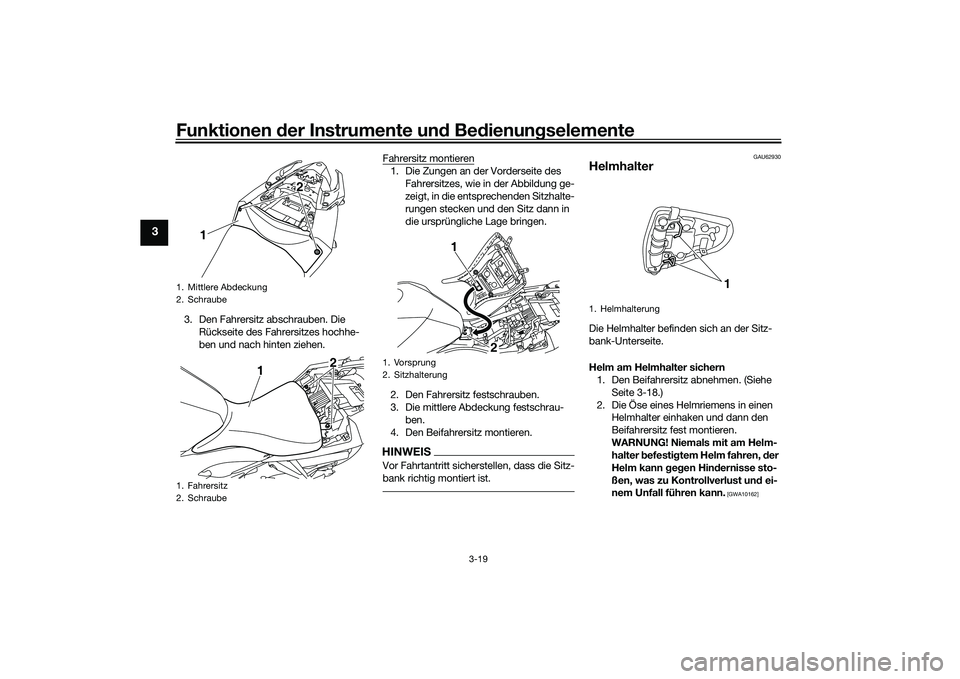

3-19
3
3. Den Fahrersitz abschrauben. Die
Rückseite des Fahrersitzes hochhe-
ben und nach hinten ziehen. Fahrersitz montieren
1. Die Zungen an der Vorderseite des
Fahrersitzes, wie in der Abbildung ge-
zeigt, in die entsprechenden Sitzhalte-
rungen stecken und den Sitz dann in
die ursprüngliche Lage bringen.
2. Den Fahrersitz festschrauben.
3. Die mittlere Abdeckung festschrau- ben.
4. Den Beifahrersitz montieren.HINWEISVor Fahrtantritt sicherstellen, dass die Sitz-
bank richtig montiert ist.
GAU62930
HelmhalterDie Helmhalter befinden sich an der Sitz-
bank-Unterseite.
Helm am Helmhalter sichern 1. Den Beifahrersitz abnehmen. (Siehe
Seite 3-18.)
2. Die Öse eines Helmriemens in einen Helmhalter einhaken und dann den
Beifahrersitz fest montieren.
WARNUNG! Niemals mit am Helm-
halter befesti gtem Helm fahren, der
Helm kann geg en Hin dernisse sto-
ßen, was zu Kontrollverlust un d ei-
nem Unfall führen kann.
[GWA10162]
1. Mittlere Abdeckung
2. Schraube
1. Fahrersitz
2. Schraube
1 2
1
2
1. Vorsprung
2. Sitzhalterung
1
2
1. Helmhalterung
1
UB08G1G0.book Page 19 Friday, October 2, 2015 9:45 AM

Funktionen der Instru mente un d Be dienun gselemente

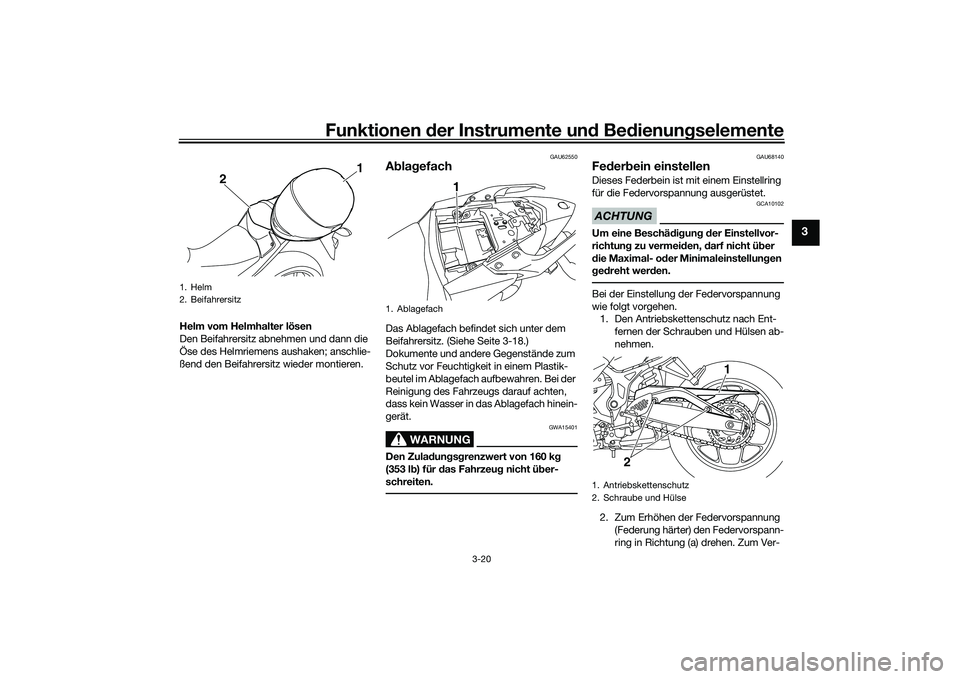

3-20
3
Helm vom Helmhalter lösen
Den Beifahrersitz abnehmen und dann die
Öse des Helmriemens aushaken; anschlie-
ßend den Beifahrersitz wieder montieren.
GAU62550
A bla gefachDas Ablagefach befindet sich unter dem
Beifahrersitz. (Siehe Seite 3-18.)
Dokumente und andere Gegenstände zum
Schutz vor Feuchtigkeit in einem Plastik-
beutel im Ablagefach aufbewahren. Bei der
Reinigung des Fahrzeugs darauf achten,
dass kein Wasser in das Ablagefach hinein-
gerät.
WARNUNG
GWA15401
Den Zula dun gsg renzwert von 160 k g
(353 l b) für d as Fahrzeu g nicht ü ber-
schreiten.
GAU68140
Fe der bein einstellenDieses Federbein ist mit einem Einstellring
für die Federvorspannung ausgerüstet.ACHTUNG
GCA10102
Um eine Beschä dig ung d er Einstellvor-
richtun g zu vermei den, darf nicht ü ber
d ie Maximal- o der Minimaleinstellun gen
g ed reht wer den.Bei der Einstellung der Federvorspannung
wie folgt vorgehen.
1. Den Antriebskettenschutz nach Ent-
fernen der Schrauben und Hülsen ab-
nehmen.
2. Zum Erhöhen der Federvorspannung (Federung härter) den Federvorspann-
ring in Richtung (a) drehen. Zum Ver-
1. Helm
2. Beifahrersitz
2 1
1. Ablagefach
1
1. Antriebskettenschutz
2. Schraube und Hülse
2
1
UB08G1G0.book Page 20 Friday, October 2, 2015 9:45 AM

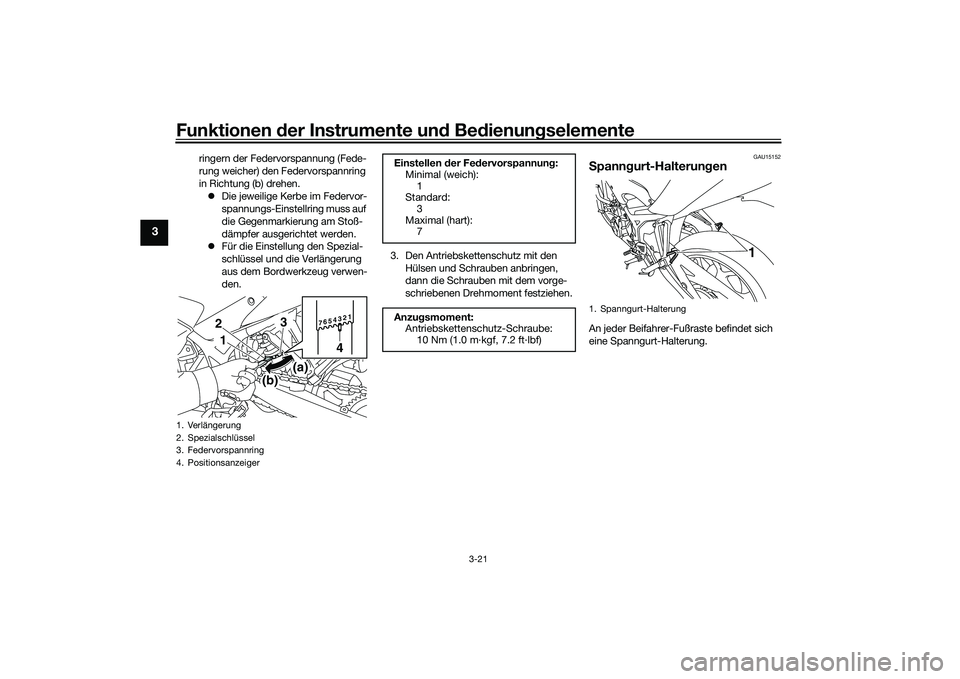

Funktionen der Instru mente un d Be dienun gselemente
3-21
3
ringern der Federvorspannung (Fede-
rung weicher) den Federvorspannring
in Richtung (b) drehen.
 Die jeweilige Kerbe im Federvor-
spannungs-Einstellring muss auf
die Gegenmarkierung am Stoß-
dämpfer ausgerichtet werden.
 Für die Einstellung den Spezial-
schlüssel und die Verlängerung
aus dem Bordwerkzeug verwen-
den. 3. Den Antriebskettenschutz mit den
Hülsen und Schrauben anbringen,
dann die Schrauben mit dem vorge-
schriebenen Drehmoment festziehen.
GAU15152
Spann gurt-Halterung enAn jeder Beifahrer-Fußraste befindet sich
eine Spanngurt-Halterung.
1. Verlängerung
2. Spezialschlüssel
3. Federvorspannring
4. Positionsanzeiger
7654321
4
(b)
(a)
3
21
Einstellen
der Fe dervorspannung :
Minimal (weich):
1
Standard: 3
Maximal (hart): 7
Anzu gsmoment:
Antriebskettenschutz-Schraube:
10 Nm (1.0 m·kgf, 7.2 ft·lbf)
1. Spanngurt-Halterung
1
UB08G1G0.book Page 21 Friday, October 2, 2015 9:45 AM

Funktionen der Instru mente un d Be dienun gselemente

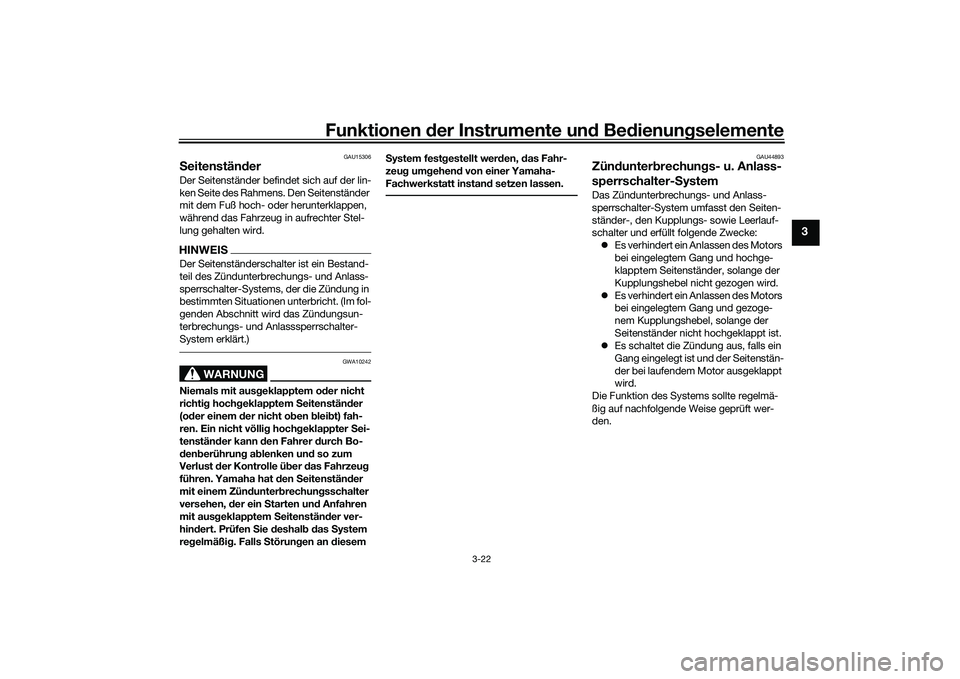

3-22
3
GAU15306
S eitenstän derDer Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.HINWEISDer Seitenständerschalter ist ein Bestand-
teil des Zündunterbrechungs- und Anlass-
sperrschalter-Systems, der die Zündung in
bestimmten Situationen unterbricht. (Im fol-
genden Abschnitt wird das Zündungsun-
terbrechungs- und Anlasssperrschalter-
System erklärt.)
WARNUNG
GWA10242
Niemals mit aus geklapptem o der nicht
richti g hoch geklapptem Seitenstän der
(o der einem der nicht o ben bleib t) fah-
ren. Ein nicht völli g hochg eklappter Sei-
tenstän der kann den Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein S tarten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hind ert. Prüfen Sie deshal b d as System
re gelmäßi g. F
alls S törungen an d iesem S
ystem fest gestellt werd en, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
GAU44893
Zün dunter brechun gs- u. Anlass-
sperrschalter- SystemDas Zündunterbrechungs- und Anlass-
sperrschalter-System umfasst den Seiten-
ständer-, den Kupplungs- sowie Leerlauf-
schalter und erfüllt folgende Zwecke:
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und hochge-
klapptem Seitenständer, solange der
Kupplungshebel nicht gezogen wird.
 Es verhindert ein Anlassen des Motors
bei eingelegtem Gang und gezoge-
nem Kupplungshebel, solange der
Seitenständer nicht hochgeklappt ist.
 Es schaltet die Zündung aus, falls ein
Gang eingelegt ist und der Seitenstän-
der bei laufendem Motor ausgeklappt
wird.

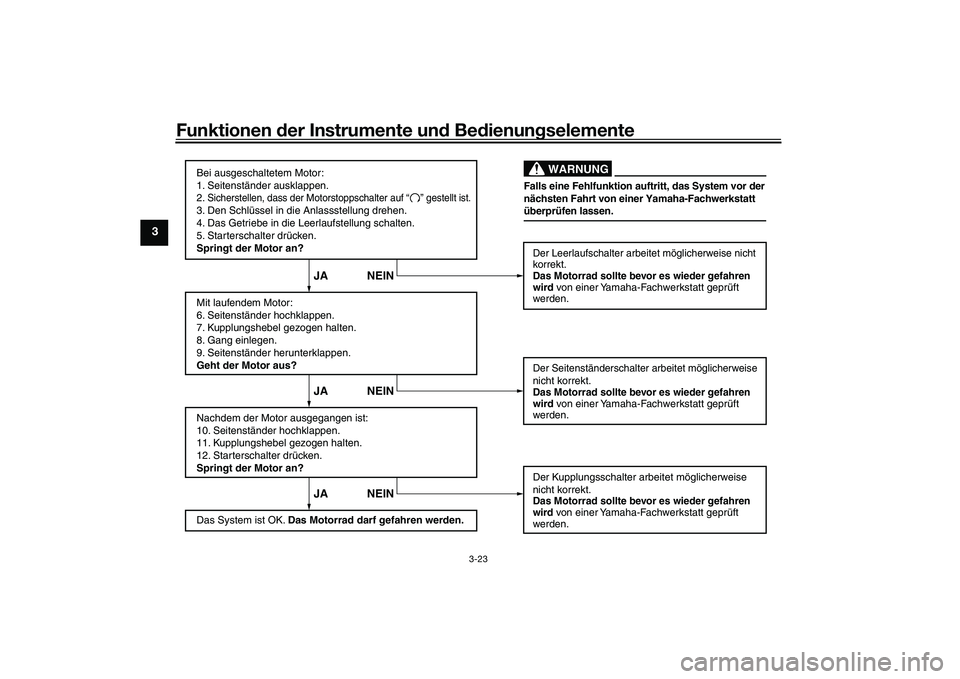

Die Funktion des Systems sollte regelmä-
ßig auf nachfolgende Weise geprüft wer-
den.
UB08G1G0.book Page 22 Friday, October 2, 2015 9:45 AM

Funktionen der Instru mente un d Be dienun gselemente
3-23
3
Bei ausgeschaltetem Motor:
1. Seitenständer ausklappen.
2. Sicherstellen, dass der Motorstoppschalter
auf
3. Den Schlüssel in die Anlassstellung drehen.
4. Das Getriebe in die Leerlaufstellung schalten.
5. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
6. Seitenständer hochklappen.
7. Kupplungshebel gezogen halten.
8. Gang einlegen.
9. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
10. Seitenständer hochklappen.
11. Kupplungshebel gezogen halten.
12. Starterschalter drücken.
Springt der Motor an?
Das System ist OK. Das Motorrad darf gefahren werden.
Der Leerlaufschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.Der Seitenständerschalter arbeitet möglicherweise nicht korrekt.Das Motorrad sollte bevor es wieder gefahrenwird von einer Yamaha-Fachwerkstatt geprüft
werden.
Der Kupplungsschalter arbeitet möglicherweise
nicht korrekt.Das Motorrad sollte bevor es wieder gefahren
wird
von einer Yamaha-Fachwerkstatt geprüft
werden.
JA NEIN JA NEIN JA NEIN
Falls eine Fehlfunktion auftritt, das System vor der
nächsten Fahrt von einer Yamaha-Fachwerkstatt
überprüfen lassen.
WARNUNG
“ ” gestellt ist.
UB08G1G0.book Page 23 Friday, October 2, 2015 9:45 AM

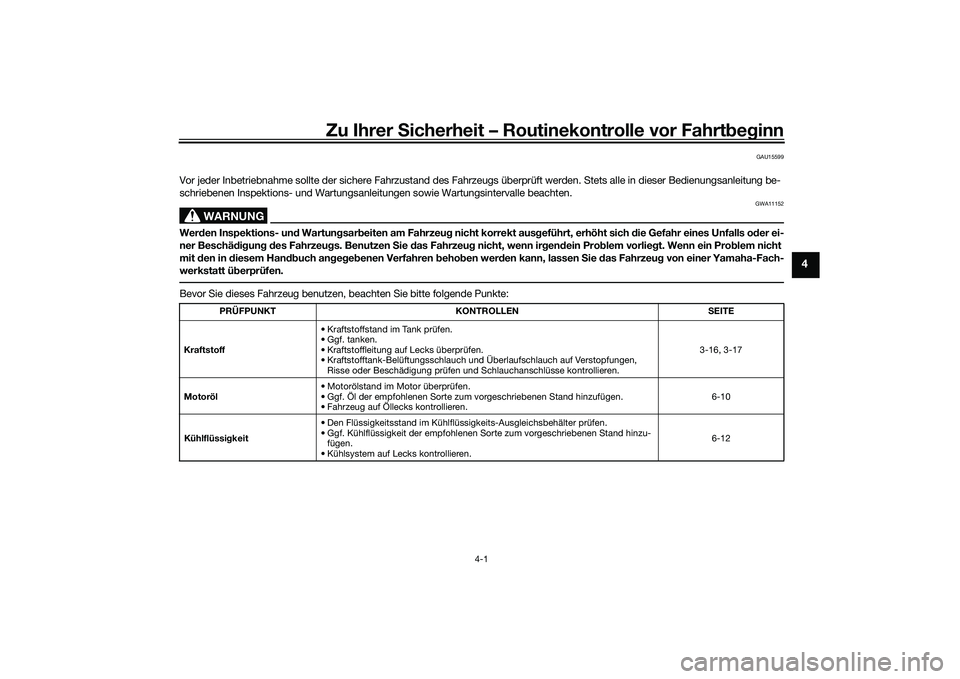

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-1
4
GAU15599
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden. Stets alle in dieser Bedienungsanleitun g be-
schriebenen Inspektions- und Wartungsanleitungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartun gsar beiten am Fahrzeu g nicht korrekt aus geführt, erhöht sich die Gefahr eines Unfalls o der ei-
ner Beschä dig ung d es Fahrzeu gs. Benutzen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Handbuch ang eg eb enen Verfahren b ehoben wer den kann, lassen Sie das Fahrzeug von einer Yamaha-Fach-
werkstatt ü berprüfen.Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLEN SEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Belüftungsschlauch und Überlaufschlauch auf Verstopfungen,
Risse oder Beschädigung prüfen und Schlauchanschlüsse kontrollieren. 3-16, 3-17
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 6-10
Kühlflüssi gkeit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichsbehälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorgeschriebenen Stand hinzu-
fügen.
• Kühlsystem auf Lecks kontrollieren. 6-12
UB08G1G0.book Page 1 Friday, October 2, 2015 9:45 AM

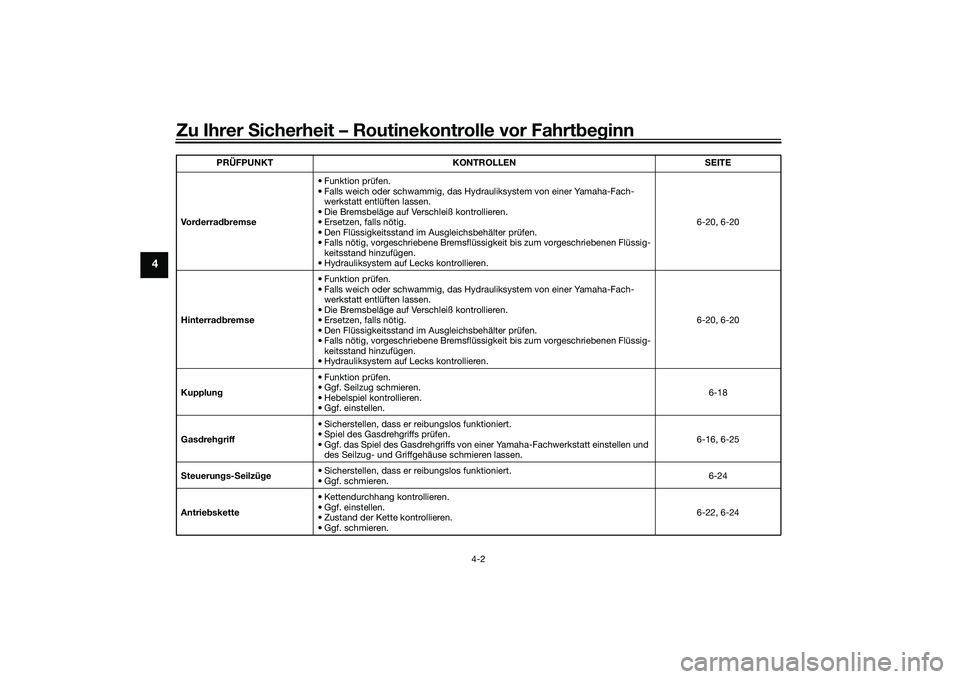

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-2
4
Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-20, 6-20
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von einer Yamaha-Fach-
werkstatt entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssig- keitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-20, 6-20
Kupplun g • Funktion prüfen.
• Ggf. Seilzug schmieren.
• Hebelspiel kontrollieren.
• Ggf. einstellen. 6-18
Gas dreh griff • Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von ei
ner Yamaha-Fachwerkstatt einstellen und
des Seilzug- und Griffgehäuse schmieren lassen. 6-16, 6-25
S teuerung s-Seilzü ge • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren.
6-24
Antrie bskette • Kettendurchhang kontrollieren.
• Ggf. einstellen.
• Zustand der Kette kontrollieren.
• Ggf. schmieren.
6-22, 6-24
PRÜFPUNKT KONTROLLEN
SEITE
UB08G1G0.book Page 2 Friday, October 2, 2015 9:45 AM
