Periodiek on derhoud en afstelling
6-26
6
DAU23144

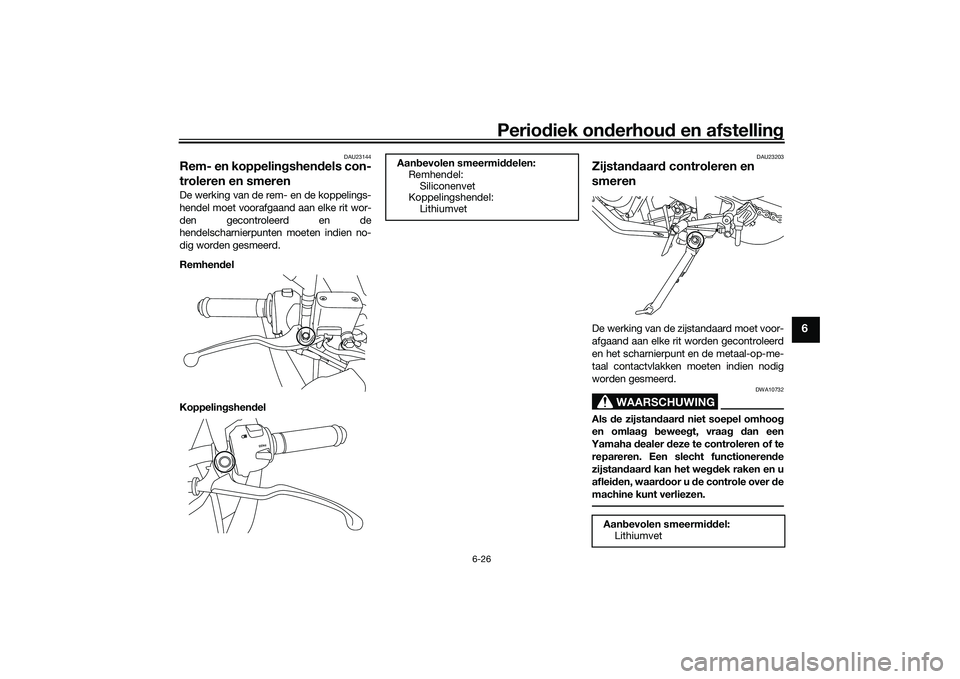

Rem- en koppelin gshend els con-
troleren en smerenDe werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
DAU23203
Zijstan daar d controleren en
smerenDe werking van de zijstandaard moet voor-
afgaand aan elke rit worden gecontroleerd
en het scharnierpunt en de metaal-op-me-
taal contactvlakken moeten indien nodig
worden gesmeerd.
WAARSCHUWING
DWA10732
Als de zijstan daar d niet soepel omhoo g
en omlaa g beweeg t, vraa g dan een
Yamaha dealer deze te controleren of te
repareren. Een slecht functioneren de
zijstan daar d kan het we gdek raken en u
aflei den, waar door u d e controle over de
machine kunt verliezen.
Aan bevolen smeermi ddelen:
Remhendel:
Siliconenvet
Koppelingshendel: Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
UB08D1D0.book Page 26 Monday, September 7, 2015 2:41 PM

Periodiek on derhou d en afstelling
6-27
6
DAUM1653

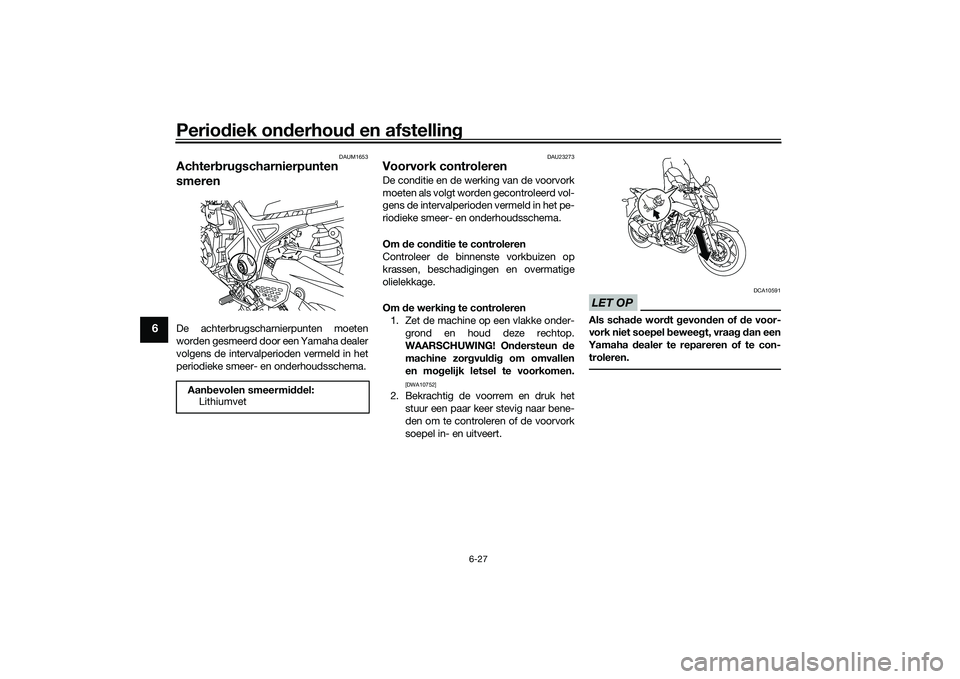

Achter bru gscharnierpunten
smerenDe achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
DAU23273
Voorvork controlerenDe conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren
1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
Aan bevolen smeermi ddel:
Lithiumvet
UB08D1D0.book Page 27 Monday, September 7, 2015 2:41 PM

Periodiek on derhoud en afstelling
6-28
6
DAU23285
Stuursysteem controlerenLosse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
1. Breng het voorwiel van de grond. (Zie
pagina 6-34.) WAARSCHUWING!
On dersteun de machine zor gvul dig
om omvallen en mo gelijk letsel te
voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on- derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
DAU23292
Controleren van wiella gersDe voor- en achterwiellagers moeten wor-
den gecontroleerd volgens de intervalperi-
oden voorgeschreven in het periodieke
smeer- en onderhoudsschema. Als de wiel-
naaf speling vertoont of het wiel niet soepel
draait, vraag dan een Yamaha dealer de
wiellagers te controleren.
DAU62521
AccuDe accu bevindt zich onder het zadel. (Zie
pagina 3-18.)
Dit model is voorzien van een VRLA (Valve
Regulated Lead Acid)-accu. De elektrolyt
hoeft niet te worden gecontroleerd en er
hoeft geen gedistilleerd water te worden
bijgevuld. Het is echter wel nodig om de ac-
cukabelverbindingen te controleren en, in-
dien nodig, vast te zetten.
WAARSCHUWING
DWA10761
 Elektrolyt is giftig en gevaarlijk om-
d at het zwavelzuur bevat, een stof
d ie ernstig e bran dwon den veroor-
zaakt. Vermij d contact met d e huid,
o gen of kle din g en b escherm uw1. Accu
2. Negatieve accukabel (zwart)
3. Positieve accukabel (rood)
1
2
3
UB08D1D0.book Page 28 Monday, September 7, 2015 2:41 PM

Periodiek on derhou d en afstelling
6-29
6
ogen altij d b ij werkzaamhed en na-
b ij accu’s. Voer als vol gt EERSTE
HULP uit als er lichamelijk contact
is geweest met elektrolyt.
UITWENDIG: Spoel overvloe dig
met water.
INWENDIG: Drink grote hoeveel-
he den water of melk en roep di-
rect de hulp in van een arts.
OGEN: Spoel g ed urend e 15 mi-
nuten met water en roep direct
me dische hulp in.

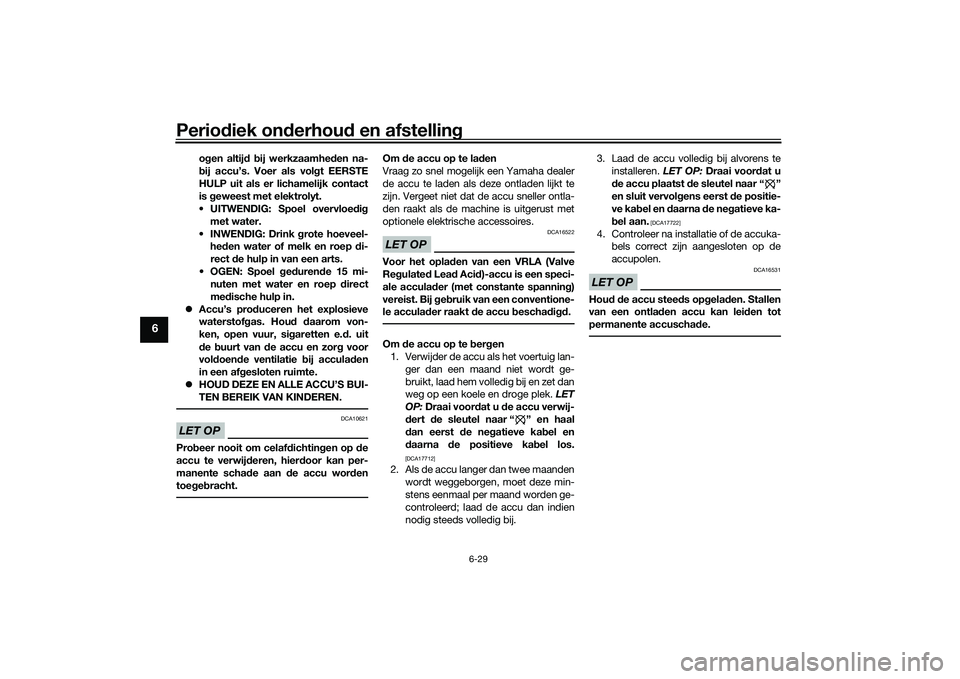

 Accu’s pro duceren het explosieve
waterstof gas. Hou d daarom von-
ken, open vuur, si garetten e. d. uit
d e buurt van d e accu en zor g voor
vol doen de ventilatie bij accula den
in een af gesloten ruimte.
 HOUD DEZE EN ALLE ACCU’S BUI-
TEN BEREIK VAN KINDEREN.
LET OP
DCA10621
Pro beer nooit om celaf dichtin gen op d e
accu te verwij deren, hier door kan per-
manente scha de aan d e accu wor den
toe geb racht.
Om de accu op te la den
Vraag zo snel mogelijk een Yamaha dealer
de accu te laden als deze ontladen lijkt te
zijn. Vergeet niet dat de accu sneller ontla-
den raakt als de machine is uitgerust met
optionele elektrische accessoires.LET OP
DCA16522
Voor het opla den van een VRLA (Valve
Re gulate d Lea d Acid )-accu is een speci-
ale accula der (met constante spannin g)
vereist. Bij geb ruik van een conventione-
le acculad er raakt de accu b eschadigd.Om de accu op te ber gen
1. Verwijder de accu als het voertuig lan-
ger dan een maand niet wordt ge-
bruikt, laad hem volledig bij en zet dan
weg op een koele en droge plek. LET
OP: Draai voor dat u d e accu verwij-
d ert de sleutel naar “ ” en haal
d an eerst de neg atieve ka bel en
d aarna de positieve ka bel los.
[DCA17712]
2. Als de accu langer dan twee maanden
wordt weggeborgen, moet deze min-
stens eenmaal per maand worden ge-
controleerd; laad de accu dan indien
nodig steeds volledig bij. 3. Laad de accu volledig bij alvorens te
installeren. LET OP: Draai voor dat u
d e accu plaatst d e sleutel naar “ ”
en sluit vervol gens eerst d e positie-
ve ka bel en daarna de ne gatieve ka-
b el aan.
[DCA17722]
4. Controleer na installatie of de accuka-
bels correct zijn aangesloten op de
accupolen.LET OP
DCA16531
Hou d d e accu stee ds op gelad en. Stallen
van een ontla den accu kan lei den tot
permanente accuscha de.
UB08D1D0.book Page 29 Monday, September 7, 2015 2:41 PM

Periodiek on derhoud en afstelling
6-30
6
DAUN0820

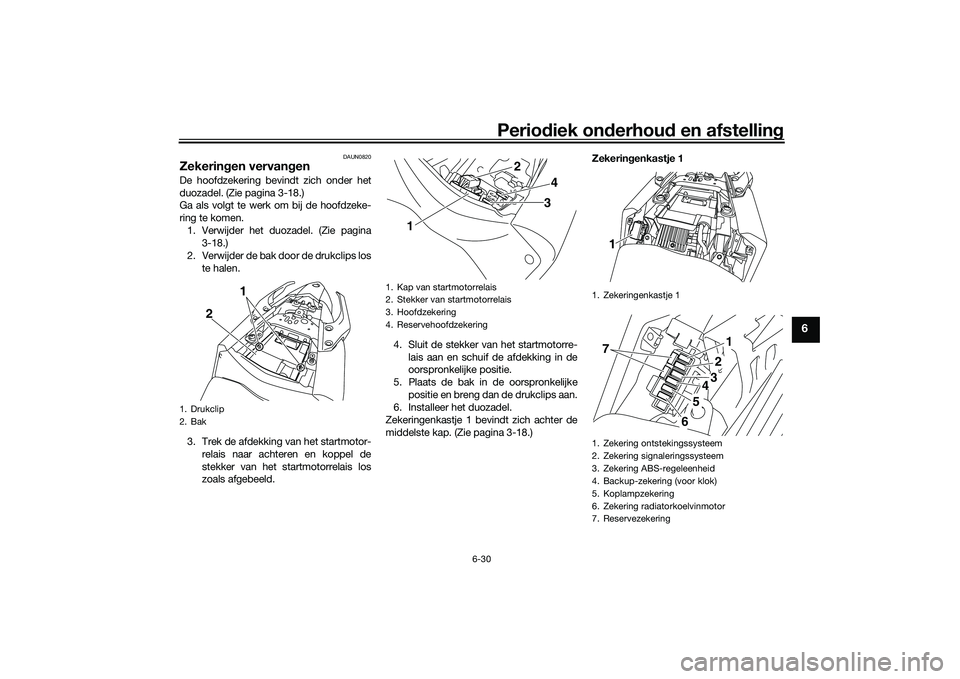

Zekerin gen vervan genDe hoofdzekering bevindt zich onder het
duozadel. (Zie pagina 3-18.)
Ga als volgt te werk om bij de hoofdzeke-
ring te komen.
1. Verwijder het duozadel. (Zie pagina 3-18.)
2. Verwijder de bak door de drukclips los te halen.
3. Trek de afdekking van het startmotor- relais naar achteren en koppel de
stekker van het startmotorrelais los
zoals afgebeeld. 4. Sluit de stekker van het startmotorre-
lais aan en schuif de afdekking in de
oorspronkelijke positie.
5. Plaats de bak in de oorspronkelijke positie en breng dan de drukclips aan.
6. Installeer het duozadel.
Zekeringenkastje 1 bevindt zich achter de
middelste kap. (Zie pagina 3-18.) Zekerin
genkastje 11. Drukclip
2. Bak
2 1
1. Kap van startmotorrelais
2. Stekker van startmotorrelais
3. Hoofdzekering
4. Reservehoofdzekering
1
2
34
1. Zekeringenkastje 1
1. Zekering ontstekingssysteem
2. Zekering signaleringssysteem
3. Zekering ABS-regeleenheid
4. Backup-zekering (voor klok)
5. Koplampzekering
6. Zekering radiatorkoelvinmotor
7. Reservezekering
17
123
56
4
UB08D1D0.book Page 30 Monday, September 7, 2015 2:41 PM

Periodiek on derhou d en afstelling
6-31
6

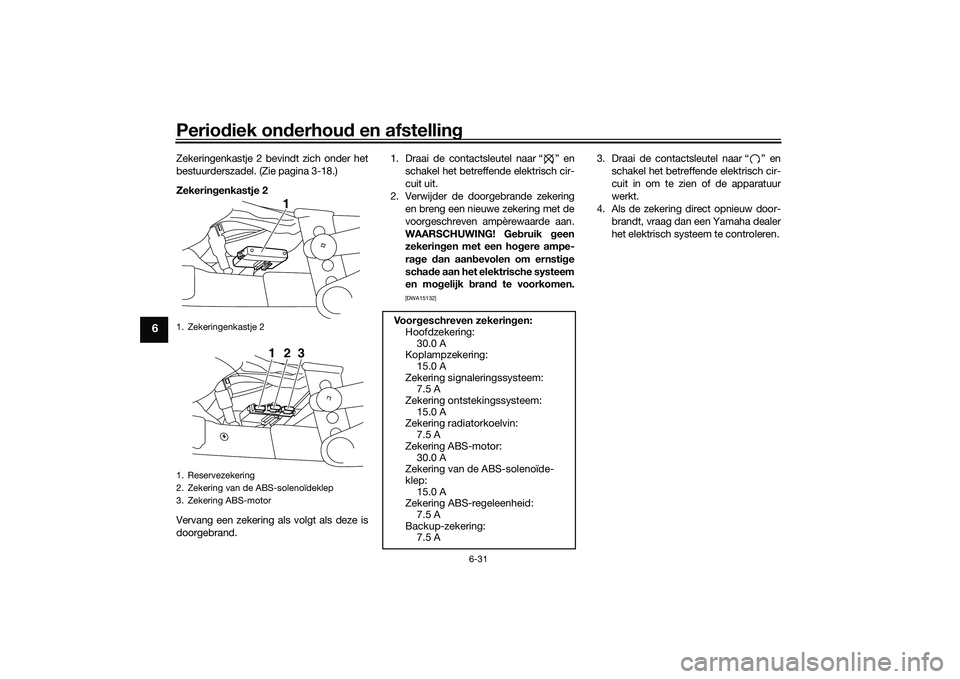

Zekeringenkastje 2 bevindt zich onder het
bestuurderszadel. (Zie pagina 3-18.)
Zekerin genkastje 2
Vervang een zekering als volgt als deze is
doorgebrand. 1. Draai de contactsleutel naar “ ” en
schakel het betreffende elektrisch cir-
cuit uit.
2. Verwijder de doorgebrande zekering en breng een nieuwe zekering met de
voorgeschreven ampèrewaarde aan.
WAARSCHUWING! Ge bruik geen
zekerin gen met een ho gere ampe-
ra ge dan aan bevolen om ernsti ge
scha de aan het elektrische systeem
en mo gelijk bran d te voorkomen.
[DWA15132]
3. Draai de contactsleutel naar “ ” en
schakel het betreffende elektrisch cir-
cuit in om te zien of de apparatuur
werkt.
4. Als de zekering direct opnieuw door-
brandt, vraag dan een Yamaha dealer
het elektrisch systeem te controleren.
1. Zekeringenkastje 2
1. Reservezekering
2. Zekering van de ABS-solenoïdeklep
3. Zekering ABS-motor
1
1
2
3
Voor geschreven zekerin gen:
Hoofdzekering:
30.0 A
Koplampzekering: 15.0 A
Zekering signaleringssysteem: 7.5 A
Zekering ontstekingssysteem:
15.0 A
Zekering radiatorkoelvin: 7.5 A
Zekering ABS-motor: 30.0 A
Zekering van de ABS-solenoïde-
klep: 15.0 A
Zekering ABS-regeleenheid:
7.5 A
Backup-zekering: 7.5 A
UB08D1D0.book Page 31 Monday, September 7, 2015 2:41 PM

Periodiek on derhoud en afstelling
6-32
6
DAU68470

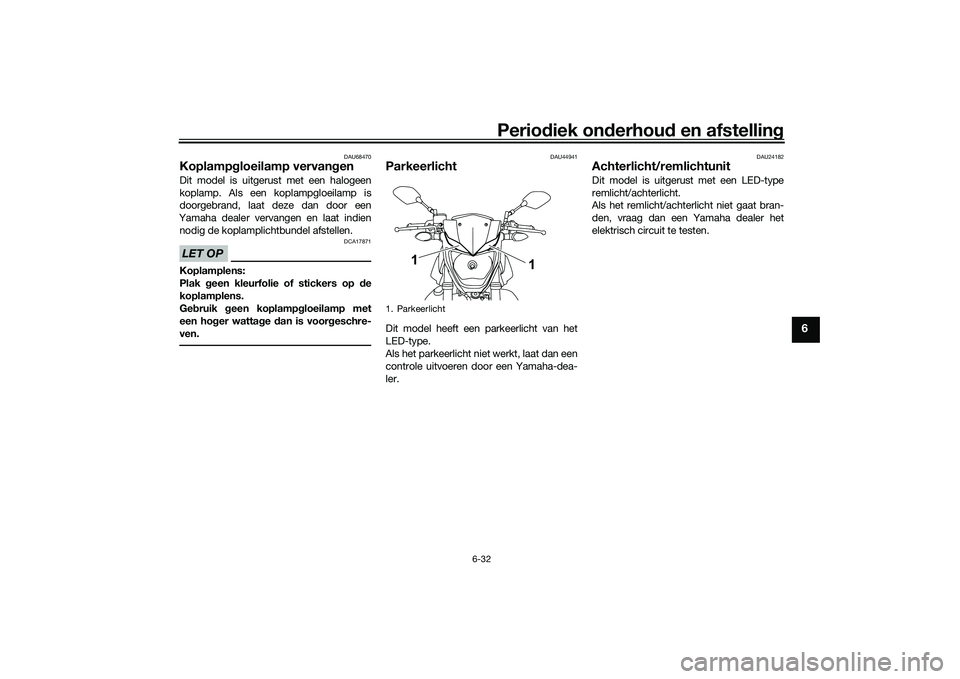

Koplamp gloeilamp vervan genDit model is uitgerust met een halogeen
koplamp. Als een koplampgloeilamp is
doorgebrand, laat deze dan door een
Yamaha dealer vervangen en laat indien nodig de koplamplichtbundel afstellen.LET OP
DCA17871
Koplamplens:
Plak geen kleurfolie of stickers op d e
koplamplens.
Ge bruik geen koplamp gloeilamp met
een ho ger watta ge dan is voor geschre-
ven.
DAU44941
ParkeerlichtDit model heeft een parkeerlicht van het
LED-type.
Als het parkeerlicht niet werkt, laat dan een
controle uitvoeren door een Yamaha-dea-
ler.
DAU24182
Achterlicht/remlichtunitDit model is uitgerust met een LED-type
remlicht/achterlicht.
Als het remlicht/achterlicht niet gaat bran-
den, vraag dan een Yamaha dealer het
elektrisch circuit te testen.
1. Parkeerlicht
1
1
UB08D1D0.book Page 32 Monday, September 7, 2015 2:41 PM

Periodiek on derhou d en afstelling
6-33
6
DAU62590

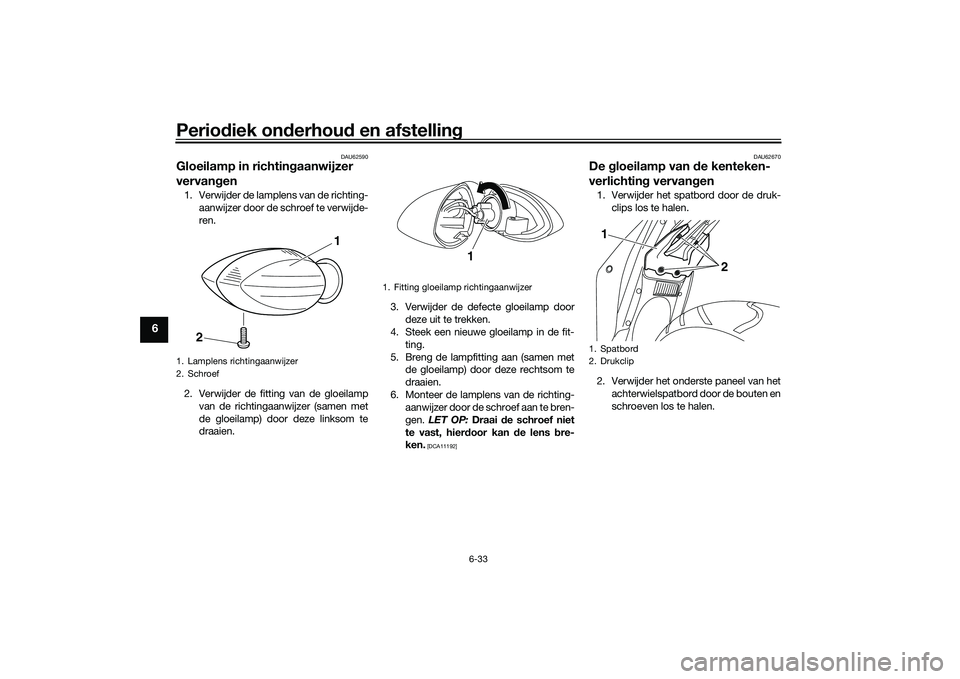

Gloeilamp in richtin gaanwijzer
vervan gen1. Verwijder de lamplens van de richting-
aanwijzer door de schroef te verwijde-
ren.
2. Verwijder de fitting van de gloeilamp van de richtingaanwijzer (samen met
de gloeilamp) door deze linksom te
draaien. 3. Verwijder de defecte gloeilamp door
deze uit te trekken.
4. Steek een nieuwe gloeilamp in de fit-
ting.
5. Breng de lampfitting aan (samen met de gloeilamp) door deze rechtsom te
draaien.
6. Monteer de lamplens van de richting- aanwijzer door de schroef aan te bren-
gen. LET OP: Draai d e schroef niet
te vast, hier door kan de lens bre-
ken.
[DCA11192] DAU62670
De
gloeilamp van d e kenteken-
verlichtin g vervan gen1. Verwijder het spatbord door de druk-
clips los te halen.
2. Verwijder het onderste paneel van het achterwielspatbord door de bouten en
schroeven los te halen.
1. Lamplens richtingaanwijzer
2. Schroef
1
2
1. Fitting gloeilamp richtingaanwijzer
1
1. Spatbord
2. Drukclip
1
2
UB08D1D0.book Page 33 Monday, September 7, 2015 2:41 PM

Periodiek on derhoud en afstelling
6-34
6

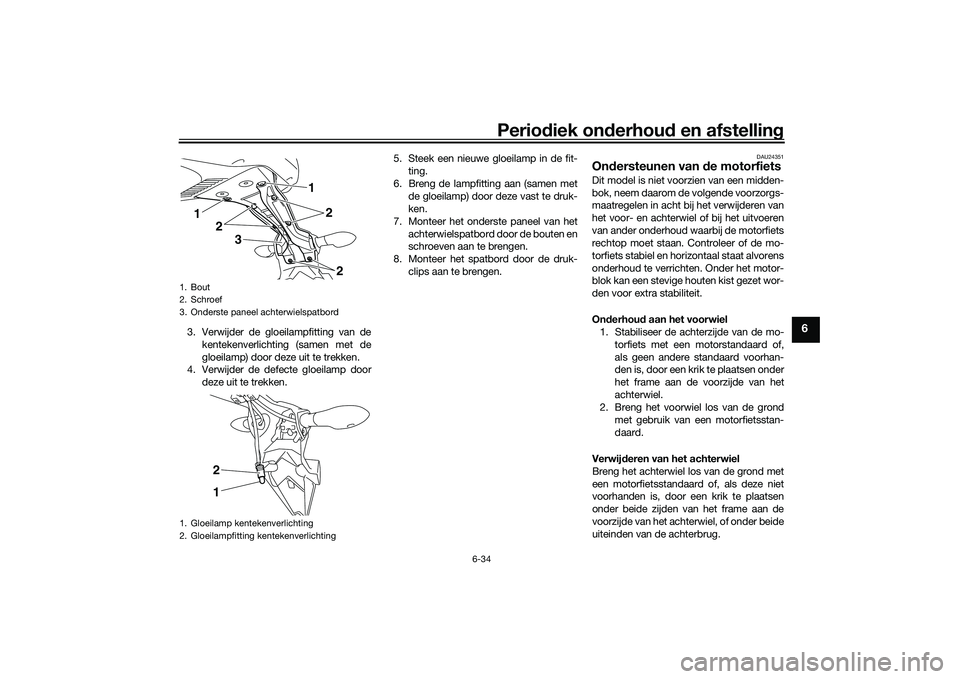

3. Verwijder de gloeilampfitting van de
kentekenverlichting (samen met de
gloeilamp) door deze uit te trekken.
4. Verwijder de defecte gloeilamp door
deze uit te trekken. 5. Steek een nieuwe gloeilamp in de fit-
ting.
6. Breng de lampfitting aan (samen met de gloeilamp) door deze vast te druk-
ken.
7. Monteer het onderste paneel van het achterwielspatbord door de bouten en
schroeven aan te brengen.
8. Monteer het spatbord door de druk- clips aan te brengen.
DAU24351
Ondersteunen van de motorfietsDit model is niet voorzien van een midden-
bok, neem daarom de volgende voorzorgs-
maatregelen in acht bij het verwijderen van
het voor- en achterwiel of bij het uitvoeren
van ander onderhoud waarbij de motorfiets
rechtop moet staan. Controleer of de mo-
torfiets stabiel en horizontaal staat alvorens
onderhoud te verrichten. Onder het motor-
blok kan een stevige houten kist gezet wor-
den voor extra stabiliteit.
On derhou d aan het voorwiel
1. Stabiliseer de achterzijde van de mo-
torfiets met een motorstandaard of,
als geen andere standaard voorhan-
den is, door een krik te plaatsen onder
het frame aan de voorzijde van het
achterwiel.
2. Breng het voorwiel los van de grond
met gebruik van een motorfietsstan-
daard.
Verwij deren van het achterwiel
Breng het achterwiel los van de grond met
een motorfietsstandaard of, als deze niet
voorhanden is, door een krik te plaatsen
onder beide zijden van het frame aan de
voorzijde van het achterwiel, of onder beide
uiteinden van de achterbrug.
1. Bout
2. Schroef
3. Onderste paneel achterwielspatbord
1. Gloeilamp kentekenverlichting
2. Gloeilampfitting kentekenverlichting
3
2
1
2
2
121
UB08D1D0.book Page 34 Monday, September 7, 2015 2:41 PM

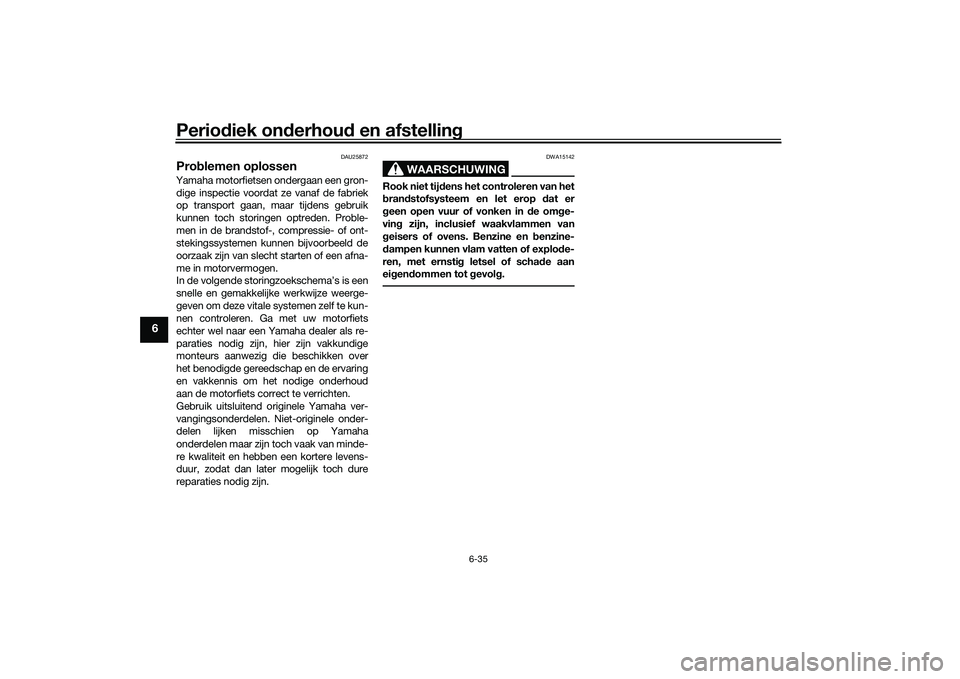

Periodiek on derhou d en afstelling
6-35
6
DAU25872
Prob lemen oplossenYamaha motorfietsen ondergaan een gron-
dige inspectie voordat ze vanaf de fabriek
op transport gaan, maar tijdens gebruik
kunnen toch storingen optreden. Proble-
men in de brandstof-, compressie- of ont-
stekingssystemen kunnen bijvoorbeeld de
oorzaak zijn van slecht starten of een afna-
me in motorvermogen.
In de volgende storingzoekschema’s is een
snelle en gemakkelijk e werkwijze weerge-
geven om deze vitale systemen zelf te kun-
nen controleren. Ga met uw motorfiets
echter wel naar een Yamaha dealer als re-
paraties nodig zijn, hier zijn vakkundige
monteurs aanwezig die beschikken over
het benodigde gereedschap en de ervaring
en vakkennis om het nodige onderhoud
aan de motorfiets correct te verrichten.
Gebruik uitsluitend originele Yamaha ver-
vangingsonderdelen. Niet-originele onder-
delen lijken misschien op Yamaha
onderdelen maar zijn toch vaak van minde-
re kwaliteit en hebben een kortere levens-
duur, zodat dan later mogelijk toch dure
reparaties nodig zijn.
WAARSCHUWING
DWA15142
Rook niet tij dens het controleren van het
b ran dstofsysteem en let erop dat er
g een open vuur of vonken in de omg e-
vin g zijn, inclusief waakvlammen van
g eisers of ovens. Benzine en benzine-
d ampen kunnen vlam vatten of explo de-
ren, met ernsti g letsel of scha de aan
ei gen dommen tot gevol g.
UB08D1D0.book Page 35 Monday, September 7, 2015 2:41 PM
